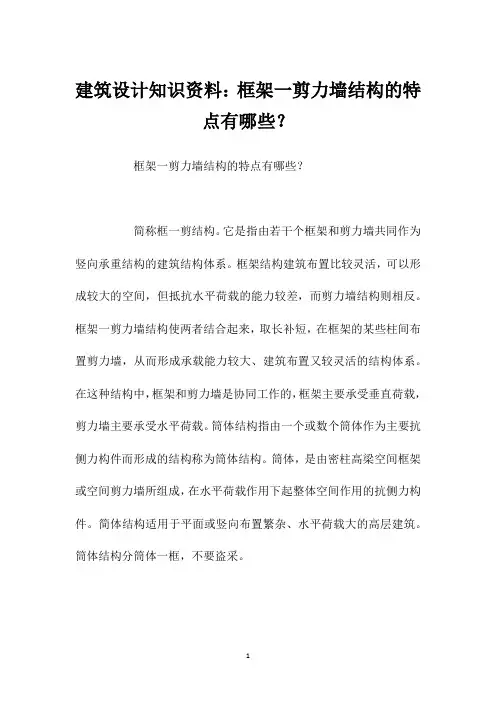

框架一剪力墙结构体系的特点
框架一剪力墙结构体系的特点相关标签：特点框架一剪力墙结构体系编辑 [删除该词条]
由于框架结构的主要特点是能获得大空间的房屋，房间布置灵活。而其主要弱点是侧刚度较小，侧移较大。而剪力墙结构侧向刚度大，可减小侧移。但是全剪力墙结构无法布置大空间房屋。因此，框架．剪力墙结构体系恰好是对两者取长补短，既能布置大空间房屋与小空间房屋，布置灵活，又具有较大的侧向刚度，弥补纯框架结构之小足，所以广泛用于层数较多、房屋总高较高的建筑，而且可以灵活布置大小空间房间，适应较多的建筑功能要求。
对于地震区建筑来说，框架一剪力墙结构具有两道抗震防线即剪力墙与框架。
框架．剪力墙结构的主要缺点，由于功能要求，剪力墙布置位置往往受到限制，往往不可避免地造成刚心、质心不重合，产生偏心扭矩。同时其侧向刚度还是偏小．房屋建造高度受到限制。
框架一剪力墙结构在水平力作用下侧向变形的特征为弯剪型。
