龙源期刊网 https://www.doczj.com/doc/1510394798.html,

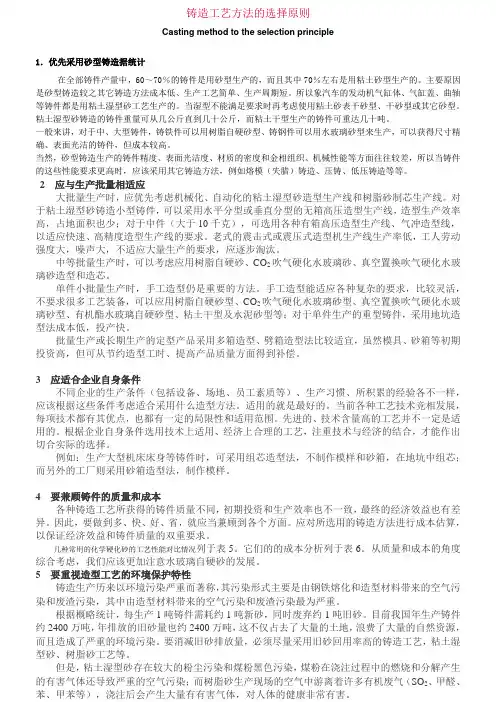

铸造生产中铸件造型方法的选择
作者：刘晓婷
来源：《价值工程》2011年第28期
摘要：现代铸造生产不断采用新方法、新工艺、新技术和新设备，不断优化合金性能，以满足民用及航空工业对铸件质量的要求。铸造生产中造型方法选择是否合理对铸件质量和成本有着重要影响，针对生产中常见的不同形状铸件，分析提出了具体的造型方法。
Abstract: New approaches, new techniques, new technologies and new equipments are increasingly adopted in the modern casting production to constantly optimize features of alloys so as to meet the demands of civil and aeronautical industry. Whether the options of casting modeling is reasonable executed crucial impact on the quality and cost of casting parts. The essay proposed concrete approaches aiming at the common casting part in different shapes.
关键词：铸件形状；造型方法；铸造工艺；铸件质量
Key words: shapes of casting parts；modeling approaches；casting techniques；quality of casting parts
中图分类号：TG2文献标识码：A 文章编号：1006-4311（2011）28-0042-02
0 引言
在实际生产中，由于铸件的尺寸、形状、生产批量、铸件的使用要求，以及生产条件的不同，有许多造型方法。合理选择造型方法，对于获得合格的铸件，减少制模和造型工作量，降低铸件成本和缩短生产周期都是非常重要的。
1 整体模两箱造型
此方法所用木模是一个整体，它的形状从侧面各个方向看必须是一头大一头小。也就是说木模的最大截面在一端，最小截面在相对的另一端，而且从最大截面往最小截面的截面变化是逐渐减少的（如图1所示）。
整体模两箱造型，工艺简单，工效高，铸件不易出现“偏箱”等短陷。适用于此方法造型的零件，其形状应符合表1所列条件。
图2所示零件，在h高度内，直径D相等，这样就会有许多处为最大截面。但在制模时，由于木模上增加了拔模斜度，这样最大截面就只有一处，而且是在木模端部。最大截面形状，边周是在同一平面而中部凹陷，也可看作是一平面（如图3所示）。
2 分开模两箱造型
砂型铸造工艺流程 砂型铸造工艺流程图 制作木模-造型-熔化-浇注-落砂-冒口拆除-检验入库 熔模铸造工艺 失蜡铸造现在称为熔模铸造。这是一种很少切割或不切割的铸造工艺，是铸造行业的一项优秀技术。它被广泛使用。它不仅适用于各种类型和合金的铸造，而且可以生产出比其他铸造方法具有更高尺寸精度和表面质量的铸件，甚至复杂的、耐高温的、难以加工的、其他铸造方法难以铸造的铸件也可以通过熔模精密铸造来铸造。 熔模铸造是在古代蜡模铸造的基础上发展起来的。作为一个古老的文明，中国是最早使用这项技术的国家之一。早在公元前几百年，中国古代劳动人民就创造了这种失传的铸蜡技术，用来铸造钟鼎和具有各种精美图案和文字的器皿，如春秋时期曾侯乙墓的青铜板。曾侯乙墓雕像板的底座是多条龙缠绕在一起，首尾相连，上下交错，形成一个中间镂空的多层云纹图案。这些图案很难用普通的铸造工艺来制作，而失蜡法的铸造工艺可以利用石蜡无强度、易雕刻的特点，用普通的工具雕刻出与曾侯乙墓的雕像板相同的石蜡工艺品，然后加入浇注系统，经过上漆、脱蜡、浇注，得到精美的曾侯乙雕像板 现代熔模铸造法在20世纪40年代实际应用于工业生产当时，航空喷气发动机的发展要求制造具有复杂形状、精确尺寸和光滑表面的耐热合金部件，如叶片、叶轮和喷嘴。由于耐热合金材料难以加工，零件形状复杂，因此不可能或难以用其他方法制造。因此，需要找到一
种新的精确的成型工艺。因此，现代熔模铸造法借鉴了古代传下来的失蜡铸造法，通过对 材料和工艺的改进，在古代工艺的基础上取得了重要的发展。因此，航空工业的发展促进了熔模铸造的应用，熔模铸造的不断改进也为航空工业进一步提高性能创造了有利条件。 中国在20世纪50年代和60年代开始将熔模铸造应用于工业生产此后，这种先入为主的铸造技术得到了极大的发展，并已广泛应用于航空、汽车、机床、船舶、内燃机、燃气轮机、电信仪器、武器、医疗器械、切割工具等制造业，以及工艺品的制造。所谓的 熔模铸造工艺简单地指用易熔材料(如蜡或塑料)制作易熔模型(称为熔模或模型)，在其上涂覆几层特殊的耐火涂层，干燥并硬化形成整体外壳，然后用蒸汽或温水将外壳上的模型熔化，然后将外壳放入砂箱中，在其周围填充干砂，最后将模具放入穿透式烘烤器中进行高温烘烤(例如，当使用高强度外壳时，脱模后的外壳可以不造型直接烘烤)、模具或外壳 熔模铸件尺寸精度高，一般可达CT4-6(砂型铸造CT10~13，压铸CT5~7)。当然，由于熔模铸造工艺过程复杂，影响铸件尺寸精度的因素很多，如模具材料的收缩、熔模的变形、加热和冷却过程中模壳的线性变化、合金的收缩率以及铸件在凝固过程中的变形等。因此，普通熔模铸件的尺寸精度相对较高，但其一致性仍有待提高(使用中高温蜡材料的铸件的尺寸一致性有待提高)用 压制熔体模具时，采用型腔表面光洁度高的型材，因此熔体模具的
龙源期刊网 https://www.doczj.com/doc/1510394798.html, 铸造生产中铸件造型方法的选择 作者：刘晓婷 来源：《价值工程》2011年第28期 摘要：现代铸造生产不断采用新方法、新工艺、新技术和新设备，不断优化合金性能，以满足民用及航空工业对铸件质量的要求。铸造生产中造型方法选择是否合理对铸件质量和成本有着重要影响，针对生产中常见的不同形状铸件，分析提出了具体的造型方法。 Abstract: New approaches, new techniques, new technologies and new equipments are increasingly adopted in the modern casting production to constantly optimize features of alloys so as to meet the demands of civil and aeronautical industry. Whether the options of casting modeling is reasonable executed crucial impact on the quality and cost of casting parts. The essay proposed concrete approaches aiming at the common casting part in different shapes. 关键词：铸件形状；造型方法；铸造工艺；铸件质量 Key words: shapes of casting parts；modeling approaches；casting techniques；quality of casting parts 中图分类号：TG2文献标识码：A 文章编号：1006-4311（2011）28-0042-02 0 引言 在实际生产中，由于铸件的尺寸、形状、生产批量、铸件的使用要求，以及生产条件的不同，有许多造型方法。合理选择造型方法，对于获得合格的铸件，减少制模和造型工作量，降低铸件成本和缩短生产周期都是非常重要的。 1 整体模两箱造型 此方法所用木模是一个整体，它的形状从侧面各个方向看必须是一头大一头小。也就是说木模的最大截面在一端，最小截面在相对的另一端，而且从最大截面往最小截面的截面变化是逐渐减少的（如图1所示）。 整体模两箱造型，工艺简单，工效高，铸件不易出现“偏箱”等短陷。适用于此方法造型的零件，其形状应符合表1所列条件。 图2所示零件，在h高度内，直径D相等，这样就会有许多处为最大截面。但在制模时，由于木模上增加了拔模斜度，这样最大截面就只有一处，而且是在木模端部。最大截面形状，边周是在同一平面而中部凹陷，也可看作是一平面（如图3所示）。 2 分开模两箱造型
什么是铸造 铸造是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件的工艺过程。铸造毛坯因近乎成形，而达到免机械加工或少量加工的目的降低了成本并在一定程度上减少了时间．铸造是现代制造工业的基础工艺之一。 铸造种类很多，按造型方法习惯上分为： ①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。 ②特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、铸造车间壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。 按照成型工艺可分为： 1.重力浇铸：砂铸，永久模铸造。依靠重力将熔融金属液浇入型腔。 2.压力铸造：低压浇铸，高压铸造。依靠额外增加的压力将熔融金属液瞬间压入铸造型腔。 铸造工艺通常包括： ①铸型（使液态金属成为固态铸件的容器）准备，铸型按所用材料可分为砂型、金属型、陶瓷型、泥型、石墨型等，按使用次数可分为一次性型、半永久型和永久型，铸型准备的优劣是影响铸件质量的主要因素；②铸造金属的熔化与浇注，铸造金属（铸造合金）主要有铸铁、铸钢和铸造有色合金；③铸件处理和检验，铸件处理包括清除型芯和铸件表面异物、切除浇冒口、铲磨毛刺和披缝等凸出物以及热处理、整形、防锈处理和粗加工等。 铸造工艺可分为三个基本部分，即铸造金属准备、铸型准备和铸件处理。铸造金属是指铸造生产中用于浇注铸件的金属材料，它是以一种金属元素为主要成分，并加入其他金属或非金属元素而组成的合金，习惯上称为铸造合金，主要有铸铁、铸钢和铸造有色合金。 金属熔炼不仅仅是单纯的熔化，还包括冶炼过程，使浇进铸型的金属，在温度、化学成分和纯净度方面都符合预期要求。为此，在熔炼过程中要进行以控制质量为目的的各种检查测试，液态金属在达到各项规定指标后方能允许浇注。有时，为了达到更高要求，金属液在出炉后还要经炉外处理，如脱硫、真空脱气、炉外精炼、孕育或变质处理等。熔炼金属常用的设备有冲天炉、电弧炉、感应炉、电阻炉、反射炉等。 工艺流程简介
给排水工程常用材料及配件 (1)管材 给水排水、采暖工程常用管材种类很多。校制造材质分，可分为铸铁管、碳素钢管、有色 金属管和非金属管四种；按制造方法分，有入缝管和有缝管两种。 ①无缝钢管。通常使用在需要承受较大从力的管道广，一般给排水管道很少使用。无缝钢管的规格以外径乘以壁厚表示。如元缝钢管32×2．5、32×4．5，表示其外径都是32 mm，毕厚分别为2．5mm和4．5mm。ST代理商无缝钢管一般采用焊接和法兰连接，它的弯头有烃制 弯和压制弯两种，其作用相同。 ②有缝管。有缝管又称为焊接钢管，有镀钟钢管(白铁管)和非镀锌钢管(黑铁管)两种。镀锌钢管是在钢管的内外表回均涂上一层锌。可以防IL管道生锈腐蚀．并能延长其使用年限，常做主内给水管材。镀锌钢管和配件都是螺纹连接。黑铁管：一般用螺纹连接，但也可以 焊接。焊接钢管的连接配件有传箍、大小头、活接头、补心、外螺丝、弯头、异径三通四通、丝 堵等。非镀锌钢管规格如表5—3所示。 ③铸铁管。铸铁管是用灰n生铁浇铸顺风，只有抗腐蚀性较强、使用耐久、价格较低等优点，常用作埋人地下的给排水管道。 铸铁管按其用途和压力可分为结水铸铁管和诽水铸铁管，按共连接方式可分为承插式和法兰式管两种。铸铁管承插接口填料有育铅、石棉水泥、膨胀水泥等。 铸铁结水管的配件有异径管、＝承三通、三承四通、双承三通、双盘三遁、双承弯头、单承 弯头、套简、短管等。 铸铁排水管的配件有＝通、斜二迎、界径二通、弯头、大小头、四通、P宇弯、s弯、检查口 等，附件有清扫口、地漏等。 ④期料管。坯料管大部分是硬聚氯乙烯管，只有光滑、体轻、加工方便等优点，但有噪音 人、时间长易老化变质等缺点。其接口入式有焊接、承插连接和法兰连接等。它的零配件与铸铁下水管相向(坦材质为塑料)。
６.4 常用塑料模具零部件材料 塑料注射模具结构比较复杂,一套完整的模具有各种各样的零件，各个零件在模具中所处的位置、作用不同,对材料的性能要求就有所不同。合理选择模具零件的材料,是生产高质量模具、提高效率、降低成本的基础。 ６.4.１塑料注射模具对材料的基本要求 对于塑料注射模具,模具零件材料的基本要求如下。 1. 具有良好的机械加工性能 塑料注射模具零件的生产，大部分由机械加工完成。良好的机械加工性能是实现高速加工的必要条件。良好的机械加工性能能够延长加工刀具的寿命,提高切削性能，减小表面粗糙度值，以获得高精度的模具零件。 2.具有足够的表面硬度和耐磨性 塑料制品的表面粗糙度和尺寸精度、模具的使用寿命等,都与模具表面的粗糙度、硬度和耐磨性有直接的关系。因此，要求塑料注射模具的成型表面有足够的硬度，其淬火硬度应不低于55 ＨRC,以便获得较高的耐磨性,延长模具的使用寿命。 ３. 具有足够的强度和韧性 由于塑料注射模具在成型过程中反复受到压应力（注射机的锁模力)和拉应力（注射模型腔的注射压力)的作用,特别是大中型和结构形状复杂的注射模具,要求其模具零件材料必须有高的强度和良好的韧性,以满足使用要求。 4. 具有良好的抛光性能 为了获得高光洁表面的塑料制品,要求模具成型零件表面的粗糙度值小，因而要求对成型零件表面进行抛光以减小其表面粗糙度值。为保证抛光效果，模具材料不应有气孔、杂质等缺陷。 5.具有良好的热处理工艺性 模具材料经常依靠热处理来达到必要的硬度,这就要求材料具有较好的淬硬性和淬透性。塑料注射模具的零件往往形状较复杂，淬火后进行加工较为困难，甚至根本无法加工，因此模具零件应尽量选择热处理变形小的材料，以减少热处理后的加工量。 6.具有良好的耐腐蚀性
手工造型 一、手工造型的定义 手工造型是全部用手工或手动工具完成的造型工序。手工造型操作灵活、适应性广、工艺装备简单、成本低，但其铸件质量差、生产率低、劳动强度大、技术水平要求高，所以手 工造型主要用于单件小批生产，特别是重型和形状复杂的铸件。
二、手工造型的方法： 1、根据砂型的不同特征： 两箱造型、三箱造型、脱箱造型、地坑造型、组芯造型； 2、根据模样的不同特征： 整模造型、分模造型、挖砂造型、假箱造型、活块造型、刮板造型。 1）两箱造型：两箱造型是造型的最基本方法，铸型由成对的上型和下型构成，操 作简单。适用于各种生产批量和各种大小的铸件。 2）三箱造型：三箱造型的铸型由上、中、下三型构成。中型高度需与铸件两个 分型面的间距相适应。三箱造型操作费工。主要适用于具有两个分型面的单件、小批生产的铸件。 3）脱箱造型：主要采用活动砂箱来造型，在铸型合型后，将砂箱脱出，重新用于 造型。一个砂箱可制出许多铸型。金属浇注时为防止错型，需用型砂将铸型周围填紧，也 可在铸型上套箱。常用于生产小铸件，因砂箱无箱带，故砂箱一般小于400mm。 4）地坑造型：地坑造型是利用车间地面砂床作为铸型的下箱。大铸件需在砂床下 面铺以焦炭，埋上出气管，以便浇注时引气。
5）组芯造型：组芯造型是用若干块砂芯组合成铸型，而无需砂箱。它可提高铸 件的精度，但成本高。适用于大批量生产形状复杂的铸件。 6）整模造型：整模造型的模样是整体的，分型面是平面，铸型型腔全部在半个 铸型内，其造型简单，铸件不会产生错型缺陷。适用于铸件最大截面在一端，且为平面的铸 件。 7）挖砂造型：挖砂造型的模样是整体的，但铸件分型面为曲面。为便于起模，造 型时用手工挖去阻碍起模的型砂、其造型费工、生产率低，工人技术水平要求高。用于分型面不是平面的单件、小批生产铸件。 8）假箱造型：为克服挖砂造型的挖砂缺点，在造型前预先做个底胎（即假箱），然后在底胎上制下箱，因底胎不参予浇注，故称假箱。比挖砂造型操作简单，且分型面整齐。适用于成批生产中需要挖砂的铸件。
耐磨零件材料概述 材料表面强化处理 农机具耐磨零件材料 球磨机磨球材料 耐磨材料概述 高锰钢的耐磨性 典型耐磨零件用钢 耐磨件--犁壁 耐磨件--泥浆泵缸套 耐磨件--锤式粉碎机锤片 耐磨件--风扇磨煤机护勾、护 耐磨件--稻麦收割机光滑刃动刀 片 耐磨件--耙片 耐磨件--锄铲 耐磨件--稻麦收割机光滑刃定刀
甲 耐磨件--旋耕机刀片 耐磨件--甘蔗粉碎机切片 耐磨件--剪羊毛机刀片 耐磨件--切草机刀片 耐磨件--旋耕机齿轮 耐磨件--联合收割机链轮片 耐磨件--泥浆活塞杆 耐磨件--推土机铲运机铲刀 耐磨件--凿岩机 耐磨件--钻探机械钻具 耐磨件--犁铧 耐磨件--覆带板 国外工程机械耐磨件用钢及热处理 德国挖掘机斗齿 日本挖掘机斗齿 日本推土机、装载机、行走机构日本推土机、装载机、工作装置美国挖掘机斗齿 材料表面强化处理 材料表面强化处理是提高耐磨性的重要措施之一。除了常用的化学热处理(渗碳、渗硼等)和表面淬火方法外，还有表面冶金强化(表面熔化、表面合金化、表面涂层)、气相反应沉积、离子注入等方法都能提高零件表面的耐磨性和疲劳强度等性能。耐磨堆焊是以提高耐磨性为主要目的的堆焊工艺。耐磨堆焊材料也就成为一类重要的金属耐磨材料。常用的耐磨堆焊材料有铁基合金、钴合金、镍合金等。耐磨堆焊材料的范围很广泛的。应该在耐磨性、对环境的适应能力和可焊性等几方面综合考虑正确选用堆焊材料。 耐磨材料概述 用于制造耐磨零件的金属耐磨材料包括钢、复合钢材和铸铁等。高锰钢是历史悠久的耐磨材料，在恶劣工况条件下，不容易产生塑性失稳，而具有相当好的耐磨性；但它只有在冲击载荷及单位压力较大的磨料磨损条件下，产生加工硬化效应，才显示出较其他材料具有更优良的耐磨性。对于冲击载荷不太大的易磨损零部件，目前较广泛选用成本较低的非合金钢（碳素钢）或中高碳合金钢，并采取一定的工艺措施以提高其耐磨性。选用表面硬化钢或复合钢材制作的零部件，在耐磨、耐冲击等性能方面都具有明显的优点，可提高使用寿命，但成本较高。耐磨铸铁的耐磨性好，成本低，包括冷硬铸铁、白口铸铁和中锰球墨铸铁，一般适用于不同工况条件下使用的耐磨零件。 耐磨钢目前尚没有系统的技术标准，但制造耐磨零件所选用的钢类及钢种较广，一部分结构钢、工具钢及合金铸铁均常用于制造各种耐磨零件。近年来还发展了一些耐磨专用钢。一般是根据工作条件、磨损类型以及材料破坏机理的不同，来合理选用钢种。
铝合金砂型铸造工艺 摘要：介绍了砂型铸造的生产过程及特点，包含了铸造工艺简介，并且以此为基础进一步涉入铝合金砂型铸造工艺。其中阐述了铝合金砂型铸造气孔缺陷研究及消除砂型铸造铝合金铸件气孔缺陷探索等。 关键字：砂型铸造铝合金 铸造是人类掌握比较早的一种金属热加工工艺，已有约6000年的历史。中国约在公元前1700～前1000年之间已进入青铜铸件的全盛期，工艺上已达到相当高的水平。铸造是指将室温中为液态但不久后将固化的物质倒入特定形状的铸模待其凝固成形的加工方式。被铸物质多为原为固态但加热至液态的金属（例：铜、铁、铝、锡、铅等），而铸模的材料可以是沙、金属甚至陶瓷。因应不同要求，使用的方法也会有所不同。 随着科技的进步与铸造业的蓬勃发展，不同的铸造方法有不同的铸型准备内容。以应用最广泛的砂型铸造为例，铸型准备包括造型材料准备和造型造芯两大项工作。砂型铸造中用来造型造芯的各种原材料，如铸造砂、型砂粘结剂和其他辅料，以及由它们配制成的型砂、芯砂、涂料等统称为造型材料造型材料准备的任务是按照铸件的要求、金属的性质，选择合适的原砂、粘结剂和辅料，然后按一定的比例把它们混合成具有一定性能的型砂和芯砂。 砂型铸造——在砂型中生产铸件的铸造方法。 钢、铁和大多数有色合金铸件都可用砂型铸造方法获得。由于砂型铸造所用的造型材料价廉易得，铸型制造简便，对铸件的单件生产、成批生产和大量生产均能适应，长期以来，一直是铸造生产中的基本工艺。 砂型铸造所用铸型一般由外砂型和型芯组合而成。为了提高铸件的表面质量，常在砂型和型芯表面刷一层涂料。涂料的主要成分是耐火度高、高温化学稳定性好的粉状材料和粘结剂，另外还加有便于施涂的载体（水或其他溶剂）和各种附加物。 一、砂型铸造的生产过程及特点 砂型铸造适合于在各种生产条件下，生产各种合金的铸件。 二、砂型铸造工艺简介（如图一） 砂型铸造工艺包括造型、熔炼与浇注、落砂与清理等工序。
泵体（蜗壳）材料 泵体材料选择考虑因素：a 强度；b 耐腐蚀；c 耐磨粒磨损；d 铸造和机械加工性能；e 焊接修补性能；f成本。 1 铸铁 对于大多数输送液体应用来说，灰铸铁是制造泵壳体的较好材料。对于单级泵，通常灰铸铁有足够的强度抵抗所产生的压力。在中等压力和温度范围内，球墨铸铁被广泛应用。在灰铸铁和球墨铸铁不能达到足够耐腐蚀性能应用场合，耐蚀高镍铸铁常被用做泵体材料。近年来开发出一种新型的，具有良好焊接性能的耐蚀高镍铸铁材料（命名为D2W），含有少量铌元素，以改善其焊接性能。典型的奥氏体铸铁含镍15%~20%，在盐水中广泛应用。 灰口铸铁是最常用的一种铸铁，国标代号为HT。一般清水泵的泵体、叶轮、泵盖、悬架等均采用该材料，通常用到三种牌号：HT150、HT200、HT250。对于底座、垫板等非主要零件多采用HT150，泵体、泵盖、悬架等多采用HT200，而叶轮、口环、轴套等多采用HT250。各国对灰铁的表示方法有所不同，如日本的代号为FC，德国的代号为GG，美国为Class 4 球墨铸铁是一种综合性能较好的铸铁，国标代号为QT。由于其力学性能接近钢，同时其铸造性能、加工性能优于钢，因此通常把它作为铸钢的替代品。最常用到的牌号有：QT450-10、QT500-7、QT600-3。由于受铸造等原因的限制，目前水泵的叶轮采用该材料，尤其是切割式的开式叶轮性价比都优越的。DIN标准对球墨铸铁的表示方法为GGG，美国的表示方法为Ductile iron。 2 铸钢 对于腐蚀和有害的石油产品，或多级泵出口压力达13.8Mpa时，需要使用规定的铸钢或铸造不锈钢。在锅炉给水泵和许多烃类应用中，常选用马氏体不锈钢，马氏体不锈钢机械性能好，适用于高压的工况，但耐腐蚀性能不如其他类不锈钢。在化工应用和其他腐蚀性的环境下，奥氏体不锈钢（CF-8M，CF-3M等）常用来作泵壳体材料，另外，奥氏体不锈钢还能抵抗由于高速而产生的侵蚀，并且可以相对容易地进行现场焊接修补。高压浅海注水泵对耐腐蚀和机械性能有更高的要求，其泵壳体选双相不锈钢材料（50%铁素体+50%奥氏体）。 由于铸钢的强度转高，通常当压力＞1.6Mpa时，承压零件多采用铸钢，其国标代号为ZG，最常用的牌号为ZG23 0-450。日本和美国通常用CS表示铸钢。
有色金属手工砂型铸造操作工艺 有色金属手工砂型铸造操作工艺 手工砂型铸造操作工艺 一、配砂 1、湿型砂,选用红砂或石英砂加3-5%的水过筛既可循环使用。 2、型面砂,选用70-140目水洗砂加入膨润土(或白泥),加水用混砂机混制碾 压而成。 碾压工艺:原砂+膨润土混合碾压2-3分钟+水再碾压3-5分钟即可。 质量要求:含水量4%~5% 湿压强度60~100kpa 透气率>50 3、干型背砂。选用40-70目过筛砂,粘土选用白泥 碾压工艺:原砂+膨润土混合碾压2-3分钟+水再碾压3-5分钟即可。(碾压工 艺同上) 制芯砂。黏土砂芯用干型背砂既可。油砂芯选用70-140目水洗砂,黏结剂用 桐油或合脂油。碾压工艺:原砂+黏结剂混合碾压5~8分钟。质量要求:干拉强度 6~9Mpa 透气率>100。 4、制芯砂。黏土砂芯用干型背砂既可。油砂芯选用70-140目水洗砂,黏结剂用桐油或合脂油。碾压工艺:原砂+黏结剂混合碾压5~8分钟。质量要求:干拉强度6~9Mpa 透气率>100。 5、自硬树脂砂型、芯。大型、芯原砂选用40-70目水洗砂,中小型芯选用 70-140目水洗砂,树脂选用中氮树脂或有色铸件专用树脂,固化剂选用磺酸,其配方:
树脂加入量为砂子重量的0.8%-1.5%,固化剂加入量为树脂加入量的40%-50%。混砂工艺:原砂+固化剂用混砂机混拌均匀,然后加入树脂混碾1~2分钟出砂,混好的砂必须在可使用时间内用完。 6、用热芯盒机器射芯选用低发气量的覆膜砂。 7、涂料。自制涂料用石墨粉(铅粉)或小鳞片铅粉加入白泥,用机械搅拌而成,或用成品涂料。 二、造型 1、造型前的准备工作 1)熟悉零件图纸和工艺文件,研究操作顺序和操作要点,检查模样(含浇注系统)是否完整合格,并腊样。 2)检查造型底板是否符合要求。 3)检查砂箱不破损、断裂和少吊把。核对砂箱尺寸及吃砂量是否符合工艺要求。 4)砂箱的吃砂量参考资料: 砂箱分类砂箱平均尺寸 ≤500 模样四周吃砂量 ≥40 浇冒口吃砂量 ≥30 模样顶部吃砂量 15~20
耐磨零件材料概述 材料表面强化处理 农机具耐磨零件材料 球磨机磨球材料 耐磨材料概述 高锰钢的耐磨性 典型耐磨零件用钢 耐磨件--犁壁 耐磨件--泥浆泵缸套 耐磨件--锤式粉碎机锤片 耐磨件--风扇磨煤机护勾、护甲 耐磨件--稻麦收割机光滑刃动刀片 耐磨件--耙片 耐磨件--锄铲 耐磨件--稻麦收割机光滑刃定刀 片
耐磨件--旋耕机刀片 耐磨件--甘蔗粉碎机切片耐磨件--剪羊毛机刀片耐磨件--切草机刀片 耐磨件--旋耕机齿轮 耐磨件--联合收割机链轮耐磨件--泥浆活塞杆 耐磨件--推土机铲运机铲刀耐磨件--凿岩机 耐磨件--钻探机械钻具 耐磨件--犁铧 耐磨件--覆带板 国外工程机械耐磨件用钢及热处理 德国挖掘机斗齿 日本挖掘机斗齿 日本推土机、装载机、行走机构日本推土机、装载机、工作装置美国挖掘机斗齿 材料表面强化处理 材料表面强化处理是提高耐磨性的重要措施之一。除了常用的化学热处理(渗碳、渗硼等)和表面淬火方法外，还有表面冶金强化(表面熔化、表面合金化、表面涂层)、气相反应沉积、离子注入等方法都能提高零件表面的耐磨性和疲劳强度等性能。耐磨堆焊是以提高耐磨性为主要目的的堆焊工艺。耐磨堆焊材料也就成为一类重要的金属耐磨材料。常用的耐磨堆焊材料有铁基合金、钴合金、镍合金等。耐磨堆焊材料的范围很广泛的。应该在耐磨性、对环境的适应能力和可焊性等几方面综合考虑正确选用堆焊材料。 耐磨材料概述 用于制造耐磨零件的金属耐磨材料包括钢、复合钢材和铸铁等。高锰钢是历史悠久的耐磨材料，在恶劣工况条件下，不容易产生塑性失稳，而具有相当好的耐磨性；但它只有在冲击载荷及单位压力较大的磨料磨损条件下，产生加工硬化效应，才显示出较其他材料具有更优良的耐磨性。对于冲击载荷不太大的易磨损零部件，目前较广泛选用成本较低的非合金钢（碳素钢）或中高碳合金钢，并采取一定的工艺措施以提高其耐磨性。选用表面硬化钢或复合钢材制作的零部件，在耐磨、耐冲击等性能方面都具有明显的优点，可提高使用寿命，但成本较高。耐磨铸铁的耐磨性好，成本低，包括冷硬铸铁、白口铸铁和中锰球墨铸铁，一般适用于不同工况条件下使用的耐磨零件。 耐磨钢目前尚没有系统的技术标准，但制造耐磨零件所选用的钢类及钢种较广，一部分结构钢、工具钢及合金铸铁均常用于制造各种耐磨零件。近年来还发展了一些耐磨专用钢。一般是根据工作条件、磨损类型以及材料破坏机理的不同，来合理选用钢种。 农机具耐磨零件材料 农业机械中旋耕刀、耙片等零件在作业时与土壤中的砂石、树根等相碰撞，要求心部或承力层有较好的韧性而刃口或表面有高的耐磨性，所以一般选用65Mn钢。也常采用复合钢材、多层轧材以及处理工艺。各类作物的收割刀片以接触疲劳磨损和磨料磨损
一、名词解释 1、铸造：将液态金属浇注到与零件的形状相适应的铸型型腔中冷却后获得铸件的方法。 2、热应力：在凝固冷却过程中，不同部位由于不均衡的收缩而引起的应力。 3、收缩：铸件在液态、凝固态和固态的冷却过程中所发生的体积缩小的现象，合金的收缩 一般用体收缩率和线收缩率表示。 4、金属型铸造：用重力浇注将熔融金属注入金属铸型而获得铸件的方法。 5、流动性：熔融金属的流动能力，近于金属本身的化学成分、温度、杂质含量及物理性质 有关，是熔融金属本身固有的性质。 二、填空题 1、手工造型的主要特点是（适应性强）（设备简单）（生产准备时间短）和（成本低），在 （成批）和（大量）生产中采用机械造型。 2、常用的特种铸造方法有（熔模铸造）（金属型铸造）（压力铸造）（低压铸造）和（离心 铸造）。 3、铸件的凝固方式是按（凝固区域宽度大小）来划分的，有（逐层凝固）（中间凝固）和 （糊状凝固）三种凝固方式。纯金属和共晶成分的合金是按（逐层）方式凝固。 4、铸造合金在凝固过程中的收缩分三个阶段，其中（液态收缩和凝固收缩）是铸件产生缩 孔和缩松的根本原因，而（固态）收缩是铸件产生变形、裂纹的根本原因。 5、铸钢铸造性能差的原因主要是（熔点高，流动性差）和（收缩大）。 6、影响合金流动性的内因有（液态合金的化学成分），外因包括（液态合金的导热系数） 和（黏度和液态合金的温度）。 7、铸造生产的优点是（成形方便）（适应性强）和（成本低），缺点是（铸件力学性能较低） （铸件质量不够稳定）和（废品率高）。 三、是非题 1、铸造热应力最终的结论是薄壁或表层受拉。错 2、铸件的主要加工面和重要的工作面浇注时应朝上。错 3、冒口的作用是保证铸件的同时冷却。错 4、铸件上宽大的水平面浇注时应朝下。对 5、铸造生产特别适合于制造受力较大或受力复杂零件的毛坯。错 6、收缩较小的灰铸铁可以采用定向（顺序）凝固原则来减少或消除铸造内应力。错 7、相同的铸件在金属型铸造时，合金的浇注温度应比砂型浇注时低。错 8、压铸由于熔融金属是在高压下快速充型，合金的流动性很强。对 9、铸件的分型面应尽量使重要的加工面和加工基准面在同一砂箱内，以保证铸件精度。对 10、采用震击紧实法紧实砂型时，砂型下层的紧实度小于上层的紧实度。错 11、由于压力铸造具有质量好、效率高、效益好等优点，目前大量应用于黑色金属的 铸造。错 12、熔模铸造所得铸件的尺寸精度高，而表面光洁度较低。错 13、金属型铸造主要用于形状复杂的高熔点难切削加工合金铸件的生产。错 四、选择题 1、形状复杂的高熔点难切削合金精密铸件的铸造应采用（B） A 金属型铸造 B 熔模铸造 C 压力铸造 2、铸造时冒口的主要作用是（B） A 增加局部冷却速度 B 补偿热态金属，排气及集渣 C 提高流动性 3、下列易产生集中缩孔的合金成分是（C） A 0.77%C B 球墨铸铁 C 4.3%C
填空题 1．常用毛坯的成形方法有铸造、、粉末冶金、、、非金属材料成形和快速成形. 2.根据成形学的观点,从物质的组织方式上,可把成形方式分为、、 . 1．非金属材料包括、、、三大类. 2．常用毛坯的成形方法有、、粉末冶金、、焊接、非金属材料成形和快速成形作业2 铸造工艺基础 2-1 判断题（正确的画O，错误的画×） 1．浇注温度是影响铸造合金充型能力和铸件质量的重要因素。提高浇注温度有利于获得形状完整、轮廓清晰、薄而复杂的铸件。因此，浇注温度越高越好。（×） 2．合金收缩经历三个阶段。其中，液态收缩和凝固收缩是铸件产生缩孔、缩松的基本原因，而固态收缩是铸件产生内应力、变形和裂纹的主要原因。（O） 3．结晶温度范围的大小对合金结晶过程有重要影响。铸造生产都希望采用结晶温度范围小的合金或共晶成分合金，原因是这些合金的流动性好，且易形成集中缩孔，从而可以通过设置冒口，将缩孔转移到冒口中，得到合格的铸件。（O） 4．为了防止铸件产生裂纹，在零件设计时，力求壁厚均匀；在合金成分上应严格限制钢和铸铁中的硫、磷含量；在工艺上应提高型砂及型芯砂的退让性。（O） 5．铸造合金的充型能力主要取决于合金的流动性、浇注条件和铸型性质。所以当合金的成分和铸件结构一定时；控制合金充型能力的唯一因素是浇注温度。（×） 6．铸造合金在冷却过程中产生的收缩分为液态收缩、凝固收缩和固态收缩。共晶成分合金由于在恒温下凝固，即开始凝固温度等于凝固终止温度，结晶温度范围为零。因此，共晶成分合金不产生凝固收缩，只产生液态收缩和固态收缩，具有很好的铸造性能。（×）7．气孔是气体在铸件内形成的孔洞。气孔不仅降低了铸件的力学性能，而且还降低了铸件的气密性。（O） 8．采用顺序凝固原则，可以防止铸件产生缩孔缺陷，但它也增加了造型的复杂程度，并耗费许多合金液体，同时增大了铸件产生变形、裂纹的倾向。（O） 2-2 选择题 1．为了防止铸件产生浇不足、冷隔等缺陷，可以采用的措施有（D）。 A．减弱铸型的冷却能力； B．增加铸型的直浇口高度； C．提高合金的浇注温度； D．A、B和C； E．A和C。 2．顺序凝固和同时凝固均有各自的优缺点。为保证铸件质量，通常顺序凝固适合于（D），而同时凝固适合于（B）。 A．吸气倾向大的铸造合金； B．产生变形和裂纹倾向大的铸造合金； C．流动性差的铸造合金； D．产生缩孔倾向大的铸造合金。 3．铸造应力过大将导致铸件产生变形或裂纹。消除铸件中残余应力的方法是（D）；消除铸件中机械应力的方法是（C）。 A．采用同时凝固原则； B．提高型、芯砂的退让性； C．及时落砂； D．去应力退火。 4．合金的铸造性能主要是指合金的（B）、（C）和（G）。 A．充型能力；B．流动性；C．收缩；D．缩孔倾向；E．铸造应力；F．裂纹；G.偏析；H.气孔。
砂型铸造实习报告 篇1：砂型铸造实习报告钢、铁和大多数有色合金铸件都可用砂型铸造方法获得。由于砂型铸造所用的造型材料价廉易得，铸型制造简便，对铸件的单件生产、成批生产和大量生产均能适应，长期以来，一直是铸造生产中的基本工艺。砂型铸造所用铸型一般由外砂型和型芯组合而成。为了提高铸件的表面质量，常在砂型和型芯表面刷一层涂料。涂料的主要成分是耐火度高、高温化学稳定性好的粉状材料和粘结剂，另外还加有便于施涂的载体(水或其他溶剂)和各种附加物。 铸造分类铸造分类主要有砂型铸造和特种铸造两大类。 1 普通砂型铸造，利用砂作为铸模材料，又称砂铸，翻砂，包括湿砂型、干砂型和化学硬化砂型3类，但并非所有砂均可用以铸造。好处是成本较低，因为铸模所使用的沙可重复使用;缺点是铸模制作耗时，铸模本身不能被重复使用，须破坏后才能取得成品。 2特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造(如熔模铸造、泥型铸造、壳型铸造、负压铸造、实型铸造、陶瓷型铸造，消失模铸造等)和以金属为主要铸型材料的特种铸造(如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等)两类。 砂型材料 制造砂型的基本原材料是铸造砂和型砂粘结剂。最常用
的铸造砂是硅质砂。硅砂的高温性能不能满足使用要求时则使用锆英砂、铬铁矿砂、刚玉砂等特种砂。为使制成的砂型和型芯具有一定的强度，在搬运、合型及浇注液态金属时不致变形或损坏，一般要在铸造中加入型砂粘结剂，将松散的砂粒粘结起来成为型砂。应用最广的型砂粘结剂是粘土，也可采用各种干性油或半干性油、水溶性硅酸盐或磷酸盐和各种合成树脂作型砂粘结剂。砂型铸造中所用的外砂型按型砂所用的粘结剂及其建立强度的方式不同分为粘土湿砂型、粘土干砂型和化学硬化砂型3种。 1.粘土湿砂型 以粘土和适量的水为型砂的主要粘结剂，制成砂型后直接在湿态下合型和浇注。湿型铸造历史悠久，应用较广。湿型砂的强度取决于粘土和水按一定比例混合而成的粘土浆。型砂一经混好即具有一定的强度，经舂实制成砂型后，即可满足合型和浇注的要求。因此型砂中的粘土量和水分是十分重要的工艺因素。 优点：①粘土的资源丰富、价格便宜。②使用过的粘土湿砂经适当的砂处理后，绝大部分均可回收再用。③制造铸型的周期短、工效高。④混好的型砂可使用的时间长。⑤砂型舂实以后仍可容受少量变形而不致破坏，对拔模和下芯都非常有利。 缺点：①混砂时要将粘稠的粘土浆涂布在砂粒表面上，需要使用有搓揉作用的高功率混砂设备，否则不可能得到质量良好的型砂。②由于型砂混好后即具有相当高的强度,造
铸造常用耐磨材料的优缺点及选用 1高锰钢 高锰钢的优点，韧性极好，在强冲击条件下产生加工硬化。缺点，易塑性变形，在弱冲击条件下不耐磨。 冲击磨料磨损在较低的冲击功（1J）下，120Mn13Cr2钢耐磨性高于120Mn18Cr2钢，锰含量的增加并不能有效提高材料的耐磨性；在较高冲击功（5J）以上，120Mn18Cr2钢的耐磨性高于120Mn13Cr2钢。随着合金中锰含量的增加，材料耐磨性增强，且随着冲击功的增加，锰对提高材料耐磨性作用明显。 普通高锰钢适宜制造大型破碎机锤头、板锤、反击板、篦板，颚式破碎机鄂板，圆锥破碎机内外锥等。如ZGMn13Cr2，主要用于破碎机中小锤头。 超高锰钢适宜制造厚大断面高锰钢工件，大型破碎机锤头、板锤等，这些铸件使用普通高锰钢心部常常出现碳化物而降低其使用性能，寒冷条件下使用出现脆断现象。如ZGMn17Cr2，主要用于90Kg 以上的大锤头，厚鄂板。 中锰钢，在磨损冲击较小的情况下，耐磨性优于高锰钢，但中锰钢在铸造和热处理过程中易产生裂纹，使铸件成品率很低，且安全可靠性较差。 2合金钢 合金钢有低碳中合金钢、中碳低合金钢、中碳中合金钢，其化学成分、热处理工艺可在很大范围内变化，最终产品机械性能差距很大，
硬度HRC40-60，冲击韧性10-100J/cm2，可根据易损件的应用工况条件分析其主要磨损机制，优化和选择合金的化学成分和综合机械性能，达到经济合理的选用。 在无冲击或低冲击工况可采用尽可能高硬度的低合金材料，在较大冲击的工况下，必须兼顾材料的塑韧性，不宜采用硬度很高的低合金材料。 中碳低合金钢的优点：合金量少，生产成本低，依靠水淬或油淬提高硬度，满足耐磨件的寿命。如ZG30CrMnSi。 中碳中合金钢的优点：中等的合金含量使基体组织得到固溶强化，且有弥散碳化物，热处理工艺简单且稳定，综合机械性能较佳，与中碳低合金钢相比，既使硬度相同，耐磨性也明显增高，但生产成本偏高。如ZG35Cr4Mo。 低碳高合金钢的优点：低碳高合金钢的化学成分配合恰当的热处理工艺可获得非常高的韧性和较高的硬度，对冲击负荷较大、结构复杂的耐磨件具有绝对的优势。缺点是生产成本高。 3耐磨白口铸铁系列 该系列有高铬铸铁、中铬铸铁、低铬铸铁、镍硬铸铁等。总体优点：耐磨性最好。 高铬铸铁（Cr14%-30%)，耐磨性最好，应用范围最广，如中小型磨机衬板，铸球和铸段。小型破碎机锤头和板锤。如BTMCr20用于细破碎机锤头、复合锤头，BTMCr26用于复合锤头。缺点是，韧性较差，不适用于较大冲击磨损的工况。
材料成形部分复习题 一、液态成形部分 （一）填空 1、形状复杂、体积也较大的毛坯常用砂型铸造方法。 2、铸造时由于充型能力不足，易产生的铸造缺陷是浇不足和冷隔。 3、液态合金的本身流动能力，称为流动性。 4、合金的流动性越好，则充型能力好。 5、铸造合金的流动性与成分有关，共晶成分合金的流动性好。 6.合金的结晶范围愈小，其流动性愈好 7、同种合金，结晶温度范围宽的金属，其流动性差。 8、为防止由于铸造合金充型能力不良而造成冷隔或浇不足等缺陷，生产中采用最方便而有效的方法是提高浇注温度。 9、金属的浇注温度越高，流动性越好，收缩越大。 10、合金的收缩分为液态收缩、凝固收缩和固态收缩三个阶段。 11、合金的液态、凝固收缩是形成铸件缩孔和缩松的基本原因。 13、同种合金，凝固温度范围越大，铸件产生缩松的倾向大。 14、同种合金，凝固温度范围越大，铸件产生缩孔的倾向小。 15、顺序凝固、冒口补缩，增大了铸件应力的倾向。 16、为防止铸件产生缩孔，便于按放冒口，铸件应采用顺序凝固原则。 17、控制铸件凝固的原则有二个，即顺序原则和同时原则。 18、按铸造应力产生的原因不同，应力可分为热应力和机械应力。 19、铸件厚壁处产生热应力是拉应力。铸件薄壁处产生热应力是压应力。 20、铸件内部的压应力易使铸件产生伸长变形。 21、铸件内部的拉应力易使铸件产生缩短变形。 23、为防止铸件产生热应力，铸件应采用同时凝固原则。 24、防止铸件变形的措施除设计时使壁厚均匀外，工艺上应采取反变形法。 25、为防止铸件热裂，应控铸钢、铸铁中含 S 量。 26、为防止铸件冷裂，应控铸钢、铸铁中含 P 量。 27、灰铸铁的石墨形态是片状。 28、常见的铸造合金中，普通灰铸铁的收缩较小。 29、可锻铸铁的石墨形态是团絮状。 30、球墨铸铁的石墨形态是球形。 31、常见的铸造合金中，铸钢的收缩较大。 32、手工砂型铸造适用于小批量铸件的生产。 33、形状复杂、体积也较大的毛坯常用砂型铸造方法。 （二）选择 1、形状复杂，尤其是内腔特别复杂的毛坯最适合的生产方式是（ B ）。 A. 锻造 B.铸造 C. 冲压 D.型材 2.合金的化学成份对流动性的影响主要取决于合金的（ B ） A. 凝固点 B.凝固温度区间 C. 熔点 D.过热温度 3.下列因素中，能提高液态合金充型能力的是（ C ）。 A.采用金属型 B.采用凝固温度范围宽的合金 C.增加充型压力 D.降低浇注温度
铸造方法的类别 铸造是将金属熔炼成符合一定要求的液体并浇进铸型里，经冷却凝固、清整处理后得到有预定形状、尺寸和性能的铸件的工艺过程。铸造毛胚因近乎成形，而达到免机械加工或少量加工的目的降低了成本并在一定程度上减少了时间．铸造是现代机械制造工业的基础工艺之一。铸造种类很多，按造型方法习惯上分为：①普通砂型铸造，包括湿砂型、干砂型和化学硬化砂型3类。②特种铸造，按造型材料又可分为以天然矿产砂石为主要造型材料的特种铸造（如熔模铸造、泥型铸造、铸造车间壳型铸造、负压铸造、实型铸造、陶瓷型铸造等）和以金属为主要铸型材料的特种铸造（如金属型铸造、压力铸造、连续铸造、低压铸造、离心铸造等）两类。铸造工艺通常包括：①铸型（使液态金属成为固态铸件的容器）准备，铸型按所用材料可分为砂型、金属型、陶瓷型、泥型、石墨型等，按使用次数可分为一次性型、半永久型和永久型，铸型准备的优劣是影响铸件质量的主要因素；②铸造金属的熔化与浇注，铸造金属（铸造合金）主要有铸铁、铸钢和铸造有色合金；③铸件处理和检验，铸件处理包括清除型芯和铸件表面异物、切除浇冒口、铲磨毛刺和披缝等凸出物以及热处理、整形、防锈处理和粗加工等。 铸造工艺可分为三个基本部分，即铸造金属准备、铸型准备和铸件处理。铸造金属是指铸造生产中用于浇注铸件的金属材料，它是以一种金属元素为主要成分，并加入其他金属或非金属元素而组成的合金，习惯上称为铸造合金，主要有铸铁、铸钢和铸造有色合金。 金属熔炼不仅仅是单纯的熔化，还包括冶炼过程，使浇进铸型的金属，在温度、化学成分和纯净度方面都符合预期要求。为此，在熔炼过程中要进行以控制质量为目的的各种检查测试，液态金属在达到各项规定指标后方能允许浇注。有时，为了达到更高要求，金属液在出炉后还要经炉外处理，如脱硫、真空脱气、炉外精炼、孕育或变质处理等。熔炼金属常用的设备有冲天炉、电弧炉、感应炉、电阻炉、反射炉等。 不同的铸造方法有不同的铸型准备内容。以应用最广泛的砂型铸造为例，铸型准备包括造型材料准备和造型造芯两大项工作。砂型铸造中用来造型造芯的各种原材料，如铸造砂、型砂粘结剂和其他辅料，以及由它们配制成的型砂、芯砂、涂料等统称为造型材料造型材料准备的任务是按照铸件的要求、金属的性质，选择合适的原砂、粘结剂和辅料，然后按一定的比例把它们混合成具有一定性能的型砂和芯砂。常用的混砂设备有碾轮式混砂机、逆流式混砂机和叶片沟槽式混砂机。后者是专为混合化学自硬砂设计的，连续混合，速度快。 造型造芯是根据铸造工艺要求，在确定好造型方法，准备好造型材料的基础上进行的。铸件的精度和全部生产过程的经济效果，主要取决于这道工序。在很多现代化的铸造车间里，造型造芯都实现了机械化或自动化。常用的砂型造型造芯设备有高、中、低压造型机、抛砂机、无箱射压造型机、射芯机、冷和热芯盒机等。 铸件自浇注冷却的铸型中取出后，有浇口、冒口及金属毛刺披缝，砂型铸造的铸件还粘附着砂子，因此必须经过清理工序。进行这种工作的设备有抛丸机、浇口冒口切割机等。砂型铸件落砂清理是劳动条件较差的一道工序，所以在选择造型方法时，应尽量考虑到为落砂清理创造方便条件。有些铸件因特殊要求，还要经铸件后处理，如热处理、整形、防锈处理、粗加工等。 铸造是比较经济的毛坯成形方法，对于形状复杂的零件更能显示出它的经济性。如汽车发动机的缸体和缸盖，船舶螺旋桨以及精致的艺术品等。有些难以切削的零件，如燃汽轮机的镍基合金零件不用铸造方法无法成形。 另外，铸造的零件尺寸和重量的适应范围很宽，金属种类几乎不受限制；零件在具有一般机械性能的同时，还具有耐磨、耐腐蚀、吸震等综合性能，是其他金属成形方法如锻、轧、焊、
常用材料及热处理或表面处理的选用 1.AL6061 (国产以镁和硅为主要合金元素的铝合金) 大约动态价格(目前采购价-下同): 55-65元/kg 中等强度(бb≮270Mpa),抗腐蚀性和机加工性好,质轻. 基础件、支承件和结构件等一般零件的材料均可选用AL6061. AL6061可以视情况作以下表面处理: (Ⅰ). 沉镍: 可提高表面硬度(热处理前为HV400-440即相当于HRC42-55)和光洁度.也就提高了耐磨性和抗腐蚀性. 沉镍 厚度一般在4-8μ. 表面沉镍可以是光亮的、半光亮的和无光泽的. (Ⅱ). 阳极氧化:也可提高表面硬度(达HV400-440即相当于HRC42-55) 和抗腐蚀性.黑色阳极氧化还有装饰效果.但表 面的色泽一致性和导电性较沉镍差. 阳极氧化又有以下四种供选择: 1). 阳极本色氧化(简称“氧化白”) 厚度一般在8-15μ 2). 阳极黑色氧化(简称“氧化黑”) 厚度一般在20-30μ 3). 硬质阳极氧化(简称“发硬白”) 厚度一般在12-20μ 4). 硬质阳极氧化黑(简称“发硬黑”) 厚度一般在20-30μ2.AL6063 (国产以镁和硅为主要合金元素的铝合金) 大约动态价格: 30元/kg; 除了强度(бb≮200Mpa)稍低外,其余性能和表面处理与
AL6061同,但由于其产量大而价格优势明显,一些不重要的零件在满足强度的条件下应优先选用AL6063来替代AL6061 . 3.AL7075 (国产以锌为主要合金元素的铝合金) 大约动态价格: 65元/kg 与AL6061相比,这是一种高强度铝合金(бb 为其的2倍),可淬火处理,但塑性较低. 其余性能和表面处理与AL6061同. 在强度方面要求比AL6061高的零件可选用. 4.Q235A (即老标准的A3钢, 国产普通碳素结构钢) 大约动态价格: 7元/kg 这是应用最广的普通碳素结构钢,特别是板材.质优价廉. 一般壳罩类零件(俗称“钣金件”) 的材料均可选用Q235A. 此种材料的壳罩类零件易生锈,一定要作表面处理.我公司在设计图纸上常简写成“烤漆颜色:电脑灰” .其实包括: 1)如果已生锈,要作除锈处理. 2)作漆前处理:一般要经过“脱脂”- “磷化”-(钝化)等处理. 3)喷底漆凉干,按色卡选择或调配“电脑灰”颜色的氨基醇酸 树脂或丙烯酸树脂烘漆(面漆),进行喷涂. 4)对已喷涂的工件进行烘烤,形成漆膜覆盖于工件表面. 除了“烤漆”外, 钣金件还可以进行“喷塑”处理. “喷塑”的厚度比“烤漆”的厚度(80-100μ)大得多(5-10倍).有里硬外软的感觉,但其与金属表面的附着力远比漆膜小.且均匀性亦较差. 5.SUS304 (日本牌号的不锈钢,我国相应牌号为0Cr18Ni9 )
