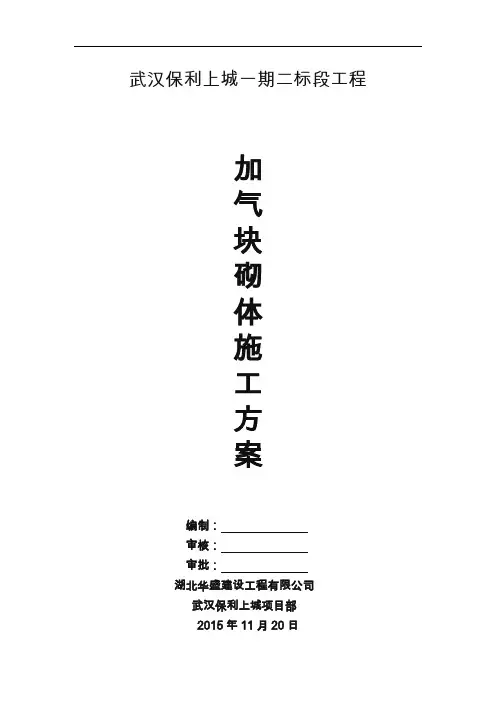

武汉保利上城一期二标段工程
加
气
块
砌
体
施
工
方
案
编制：
审核：
审批：
湖北华盛建设工程有限公司
武汉保利上城项目部
2015年11月20日
目录
第一章工程概况 (1)
第二章编制依据 (1)
第三章施工部署 (2)
3.1 施工布置原则 (2)
3.2 工程任务划分 (3)
3.3 施工组织于管理机构 (4)
第四章材料、设备等供应计划 (4)
4.1材料要求：.........................................................................................................4...
4.2主要机具：.........................................................................................................4...
4.3作业条件：.........................................................................................................5... 第五章施工方法 (5)
5.1 工艺流程： (5)
5.2 施工要点： (5)
第六章质量标准及保证措施 (15)
6.1主控项目：.......................................................................................................1..5.
6.2一般项目：.......................................................................................................1..5.
6.3允许偏差：.......................................................................................................1..6.
6.4冬季施工...........................................................................................................1..
7.
6.4保障措施...........................................................................................................1..
7.
第七章安全防护和保护环境措施 (18)
7.1 安全施工措施....................................................................................................1..8
7.2 临时用电安全....................................................................................................1..8
7.3 施工现场的料具................................................................................................1..8
7.4 施工现场的环境、卫生保护............................................................................1..9
7.5 施工现场的消防保卫措施.................................................................................1..9
第一章、工程概况：
1、工程名称：武汉保利上城一期二标段工程
2、工程地点：武汉市洪山区烽火村，白沙洲大道东侧、江国路南侧
3、建设单位：武汉常阳润力房地产开发有限公司
4、设计单位：上海天华建筑设计有限公司
5、监理单位：武汉宏宇建设工程咨询有限公司
6、施工单位：湖北华盛建设工程有限公司
7、设计概况：
总建筑面积108311.32平方米，其中地下建筑面积14372.43 建筑面积
平方米
层数3#楼40层（局部34 层）、4#楼34层、5#楼34 层、6#楼37 层、幼儿园 3 层（局部 2 层）、地下一层
3#楼116.3m、4#楼98.9m、5#楼98.9m、6#楼107.6m 建筑高度
幼儿园10.8m
防水等级I 类/II 类耐火等级一级/二级
结构形式框架、剪力墙建筑分类一类
合理使用年限50 年抗震设防列度六度本工程墙体采用B06 级加气混凝土砌块和蒸压灰砂砖，加气混凝土砌块干
密度625kg/m3，强度为A3.5；蒸压灰砂砖强度为MU20。砌筑砂浆采用DMM5.0 干混砌筑砂浆。外围护墙、分户墙墙体为200mm 厚，厨房、卫生间、内隔墙等建筑图中未注明的墙体均为100mm 厚。
第二章、编制依据
1、业主提供的武汉保利上城一期二标段施工图
2、《砌体结构设计规范》GB50003-2011
3、《混凝土结构工程施工规范》GB50666-2011
4、《砌体填充墙结构构造》（12SG614-2）
5、《蒸压加气混凝土砌块》GB/T11968-2006
6、中南标《12ZG003》、《12ZG313》
7、《预拌砂浆》（GB/T25181-2010）
8、《混凝土结构施工质量验收规范》GB50204-2011
9、《建筑施工安全检查标准》JGJ59-2011
10、《建筑工程施工质量验收统一标准》GB50300-2013
11、《建筑工程冬期施工规程》JGJl04-2011
12、《武汉市政府令第217号文件》
第三章、施工部署
3.4 施工布置原则
1、贯彻执行各项建设方针、政策、法规和规程，尤其是公司和保利置业制
订的程序文件和贯标文件，遵照合理的施工顺序，分别编制各项专项方案，做好
施工准备、协调工作，尽量减少施工过程中不必要的损害。
2、本工程首先砌筑主体填充墙，然后再砌筑地下室填充墙。每栋楼大面积砌筑施工前，选一层作为样板层（每栋楼第5层），经过业主、监理单位验收通过后，才能进行大面积施工。
3、各单位要相互协调好工作，一切按规范、制度办事，并保证高质量、快
进度的完成施工任务，创优质工程。
4、样板层建筑做法布置：4#楼5 层共6 各户型，分别为：1-1、1-2、1-3、1-4、1-
5、1-6，如图3.1-1 所示：
1-1 户型：砌体样板施工，包括砌体砌筑节点，厨房和卫生间翻边、外墙砌
体翻边、砌体构造柱、窗台压顶、预制过梁、顶部斜砌、门顶过梁及≤200 砼门垛、等。
1-2 户型：外墙内保温施工，外墙 2 做法如下：①基层清理干净，刷界面剂一道②发泡水泥保温板③ 5 厚聚合物抗裂砂浆分次土木，中间压入耐碱玻纤网布一层。
1-3 户型：卫生间、厨房防水施工，楼面10 做法如下：①掺胶素水泥浆一遍②20 厚水泥砂浆压实找平③刷基层处理剂一遍④ 1.5 厚JS防水涂料沿墙上翻至建筑物完成面150 高。
1-4 户型：内墙抹灰施工, 内墙6 做法如下：①刷素水泥浆一遍②15 厚水泥砂浆打底③5 厚水泥砂浆找平、收光④满刮白腻子二遍，打磨平整⑤拉花涂料一
底二面。
1-5 户型：客厅、餐厅、卧室顶棚施工, 顶棚9 做法如下：①钢筋砼板底面
清理干净②满刮腻子打磨平整。厨房、卫生间顶棚施工，顶棚8 做法如下：①钢筋砼板底面清理干净②灰色水泥腻子二遍。
1-6 户型：水电安装施工，线管、线盒、给排水管、强弱电箱安装。
图3.1-1 样板层户型样板分布图
3.5 工程任务划分
施工方案的编制由项目部统一完成，各栋号栋号长负责对工人技术交底，二结构工程由瓦工班组负责完成。
3.6 施工组织于管理机构
表3.3-1 项目人员分工表
项目负责人任务分工
项目经理黄开明项目施工生产全面管理
现场负责人朱卫民项目施工生产协调及安排
技术负责人王敏项目技术全面管理
生产负责人孙双喜项目直接生产管理
安全主管陈睦建安全文明施工管理
材料主管彭毅现场材料管理
施工员共4 人每人负责一栋楼
安全员杨应祥施工现场的安全检查、监督
资料员王萍材料、成品实验、见证取样
第四章、材料、设备等供应计划
3.7 材料要求：
1 、砌块要求：
a、本工程采用加气混凝土砌块，主规格（长×宽）为600×200、600×100 ，厚度有100、200mm。设计要求砌块干密度为625 kg／m3，强度等级为A3.5。蒸压灰砂砖规格（长×宽×高）200×100×50，强度等级为MU10。
b、砌块的规格、品种、强度等级必须符合设计要求，规格一致。有出厂证
明、试验报告单，进场有复试报告。
2、砌筑砂浆的要求：DMM5.0干混预拌砂浆，有出厂证明、试验报告单等。
3 、其他材料：拉结钢筋、预埋件、砼块等按设计及规范要求设置。
4、材料存放场地应夯实，平整，码放应整齐，下面要架空不得有积水。装
运过程轻拿轻放，避免损坏。并尽量减少二次倒运。有防雨措施。
3.8 主要机具：
预拌砂浆搅拌机、垂直运输机械、手推车、胶皮管、水平尺、小白线、灰桶、大铲、瓦刀、砌块切割工具、放线工具等。
3.9 作业条件：
1 、主体承重结构已施工完毕，经过有关部门验收合格。
2 、做好放线工作，弹出轴线、墙边线、墙体控制线、门窗洞口线，经复核，办理预检手续。如图 4.1-1 所示：
图4.1-1 砌体控制线
3 、立皮数杆，注明门窗洞口、砼块、拉结筋等尺寸标高。间距15～20m左右设立，转角处均应设立，距墙皮50mm左右，皮数杆应垂直、牢固、标高一致。
4 、依据设计及规范要求，根据墙体尺寸、门窗洞口和砌块规格，合理设计
砌筑平、立面排块，尽可能地减少现场切割量，避免浪费。
5 、楼面找平，拉通线检查，第一匹灰缝厚度超过20mm的，用细石混凝土找平，不得用砂浆找平。
6 、按照设计及规范要求预先在混凝土结构墙、柱上每615mm高植拉结筋。主体结构施工时楼板上预插构造柱主筋。
7 、混凝土块，混凝土过梁、混凝土板可提前预制。
第五章、施工方法
3.10 工艺流程：
基底清理→放线、操平→植筋→导墙浇筑→浇水湿润→摆砖→立皮数杆→
拉水平线→搅拌干混砂浆→砌筑墙体→设置门、窗过梁→浇筑圈梁→浇筑构造
柱→墙顶斜砌塞缝（两星期后）。
3.11 施工要点：
1 、砌筑前，将楼面清扫干净，洒水湿润
2 、根据图纸各部位尺寸及构造要求，排砖。外墙、卫生间、厨房墙体下部浇
筑同墙宽不低于200mm高混凝土翻边，其余部位墙体从楼面砌筑不少于 3 匹同墙
宽的蒸压灰砂砖。如下图 5.2-1 和5.2-2 所示：
图 5.2-1 混凝土翻边图5.2-2 下部灰砂砖
3 、拌制砌筑砂浆：
①拌制干混砌筑施工用水, 水质应符合国家现行标准的规定。
②干混砌筑应随拌随用, 应在3h 内使用完毕; 当施工期间最高气温超过30℃时, 应在拌成后2h 内使用完毕。
4 、砌体控制：
①蒸压加气混凝土砌块主控项目：
（1）砌块和砌筑砂浆的强度等级应符合设计要求。
检验方法: 砌块、粘结剂的产品合格证书、产品性能检测报告和砂浆试块试验报
告。
②蒸压加气混凝土砌块一般项目：
（1）蒸压加气混凝土砌块砌筑时, 其产品龄期应超过28d。
（2）蒸压加气混凝土砌块等的运输、装卸过程中, 严禁抛掷和倾倒。加气
混凝土砌块应防止雨淋。
（3）砌体施工前，蒸压加气混凝土砌块应浇水淋湿，防止砌筑砂浆发生
烧浆。
5 、砌筑墙体：
①组砌方法正确，上、下错缝，交接处咬槎搭砌，缺边掉角严重的砌块不得
使用。
②加气混凝土砌块水平灰缝和竖向灰缝粘结剂必须饱满，不得出现断砖、通缝、瞎缝，砌体墙灰缝须双面勾缝，为降低后期空鼓/ 开裂和渗漏风险。如图5.5-1
和 5.2-2 所示：
图 5.5-1 图 5.5-2
③砌筑时应做好放线、立皮数杆等工作，如图 5.5-3 所示：
皮数杆
砖（压重）
楼面
构造柱大马
皮数杆竖立方法
图 5.5-3
6、砌筑时，加气混凝土砌块搭砌长度不小于砌块长度的 1/3 ，竖向通缝不大 于两皮砌块。同一道墙有两种不同的砌块应在转角处设置构造柱。
柱模板
大
穿杠 7、墙体砌筑时，专业管线（道）要及时配合施工，避免后凿墙开洞，敷设在
墙体里的管线，在墙上用切割工具整地割出槽， 管线固定牢固后， 用细石混凝土 填塞与墙面平齐。
8、按图纸设计要求设置构造柱、过梁、圈梁及混凝土带。各种预留洞、预埋
件按图纸及设计要求设置；如圈梁被门洞口切断时， 应在洞顶留置一道不小于被
截断圈梁截面及配筋的钢筋砼附加圈梁， 附加圈梁配筋满足过梁需求， 搭接长度 不小于 1000mm ，当圈梁高差≤ 500mm 时，圈梁也可沿洞口垂直拐弯与过梁连成框
架，如图 5.8-1 所示：
图5.8-1
填充墙过梁要求
填充墙过梁表
9、砌体与结构抗震的连接要求：
（1）、加气块墙与结构柱连接处必须按设计要求设置拉结筋，2φ6 钢筋，竖
向间距615 mm，平铺在水平灰缝内，伸入墙体不小于700mm。
（2）、墙高度大于4m时，应按设计规定在墙中设置通长钢筋混凝土板带200mm 厚，4 12 钢筋，箍筋φ6@200，墙体长度大于4m时设置混凝土构造柱， 4
12 钢筋，φ6@20，0上、下加密部位@500。如图5.9-1 所示：
图5.9-1
(3) 、砌筑时不得留直槎，斜槎高度不得大于 1.2m。随砌随吊线，保证墙体
垂直、平整，不允许砸砖修墙。
(4) 、墙体砌至梁、板底时，两周后用蒸压灰砂砖和三角形小型实心混凝土
块斜砌挤紧，斜砌留置高度180mm，如图5.9-2 所示：
图5.9-2
(5) 、墙体与柱、剪力墙及构造柱连接处应设拉结筋，构造做法如图 5.9-3 、3.12-4 、5.9-5 所示：
图5.9-3 图5.9-4
图5.9-5
(6) 、异形柱、剪力墙边填充墙尺寸较小时，植筋后二次浇筑，构造做法如图5.9-6 所示：
图5.9-6
图5.9-6
(7) 、施工图上明确设立的构造柱，严格按图纸施工。图纸上未设置的砌体
构造柱按以下要求设置，砌体填充墙构造柱一般设置在转角、纵横墙体交叉处，
每隔3500mm-4000m设m置一道砼构造柱，配筋如图 5.9-5 所示：
图5.9-7
构造柱墙体中每500mm应设置 2 根φ6 拉筋，同时构造柱处砌体留出50mm 马牙槎，见图 5.9-8 所示：
图5.9-8
(8)、墙体的门、窗洞口应做抱框，加强门、窗与墙体的牢固。预制块或实心砖
的宽度同墙厚；长度不小于200mm；高度应与砌块同高或砌块高度的1/2 且不
小于100mm；最上部（或最下部）的混凝土块中心距洞口上下边的距离为150～
200mm，其余部位的中心距不大于600mm，且均匀分布。如图 5.9-10、5.9-11 所示：
图5.9-10 图 5.9-11 （10）、窗台压顶翻边做法：窗台压顶采用二次现浇混凝土结构，厚度同墙
宽，高度不小于120mm配, 筋为3 10，箍筋φ6@25，0压顶翻边长度与砌体长度相同为通长设置，压顶二构混凝土应振捣密实，混凝土原浆收光，向外找坡2%，如图5.9-12、5.9-13 所示：
图5.9-12 图5.9-13
(10)、女儿墙构造柱和压顶构造做法，如图 5.9-14所示：：
图5.9-14
（11）不同基体（含各类线槽）镀锌钢丝网规格为10×10×0.7mm，基体搭接不小于100MM；挂网前墙体高低差部分采用水泥砂浆填补。
（12）砌体样板及节点展示如下图：
图5.9-14
10、墙与门窗樘连接
①门窗安装应采取先在墙体中预留洞的做法，然后再安装门窗樘。
②普通木门安装，应在门洞两侧的墙体中按上、中、下位置留置砼块用于连
接件固定。门樘与墙体间隙应用PU发泡剂封填。
③安装特殊装饰门，可用发泡结构胶固定木门樘。
④安装铝合金门窗，应在门窗洞两侧的墙体中按上、中、下位置每边砌入
C15混凝土块，然后宜用尼龙锚栓或射钉弹将塑钢、铝合金门窗连接铁件与混凝
土块固定，并在连接铁件内填充PU发泡剂。门窗樘与墙体粉刷层接合处应以建筑密封胶封口。
11、墙体暗敷管线
①水电管线的暗敷工作，必须待墙体完成并达到一定强度后方能进行。开槽时，应使用轻型电动切割机并辅以手工镂槽器。凿槽时与墙面夹角不得大于45。开槽的深度不宜超过墙厚的1/3 。
②预敷在楼地面中的管线露出地面部分的垂直段高度宜低于一皮砌体的高
度。
③敷设管线后的槽应用1:3 水泥砂浆填实，宜比墙面微凹2mm再, 用粘结剂补平，并沿槽长外贴大于等于100mm宽玻璃纤维网格布增强。
第六章、质量标准及保证措施
3.13 主控项目：
1 、蒸压加气混凝土砌块及其他材料的技术性能、强度、品种必须符合设计要求，要有出厂合格证，规定试验项目必须符合标准。
2 、粘结剂强度等级必须符合设计要求，有出厂证明、试验报告单等。
3 、砌体构件的混凝土、钢筋的品种、规格和数量应符合设计要求。
4 、砌体水平、竖向灰缝的饱满度要满足要求，不得出现瞎缝、透明缝。
5 、墙体转角和纵横墙交接处应同时砌筑。临时间断处不得留直槎，斜槎的水
平投影长度不应小于高度的2/3 。
3.14 一般项目：
1 、上下皮砌块要错缝砌筑，每间（处）两皮通缝不超过
2 处且不得位于同一
面墙上。
2 、接槎处砂浆密实，灰缝平直。
3 、拉结筋、构造柱、配筋混凝土带符合设计要求。
4 、砂浆饱满度及检验方法如下表：
表6.2-1 砂浆饱满度检查表
砌体灰缝饱满度及要求检验方法
填满砂浆，不得有采用百格网检查块
水平≥90％
材底面砂浆的粘结砌块瞎缝、透明缝、假
缝痕迹面积
垂直≥80％
3.15 允许偏差：
1 、砌体工程质量要求符合《建筑工程施工质量验收统一标准》G B50300-2013 的规定，如表7.3-1 所示：
表7.3-1 填充墙砌体一般尺寸允许偏差表
项目允许偏差或允许值
项序检查
1 砌块强度等级按设计要求MU 主控
项目允许偏差或允许值序检查
2 粘结结强度等级按设计要求M
3 水平灰缝砂浆饱满度≥80% 主
4 斜搓留置长度不小于高度的2/3 控
5 直搓拉结钢筋及接搓处理120mm厚墙至少放6根拉结筋项
6 轴线位移≤5mm 目
7 垂直度（每层）≤5mm
1 组砌方法上下错缝
2 水平灰缝厚度
3-5
一般
3 顶面、楼面标高±15mm 项目
4 表面平整度8mm
5 门窗洞口高、宽±5mm
6 外墙上下窗口偏移20mm
7 水平灰缝直线度6mm
2 、填充墙砌体留置的拉结钢筋或网片的位置应与块体皮数相符合。拉结钢筋
或网片应置于灰缝中, 埋置长度应符合设计要求, 竖向位置偏差不应超过一皮高
度。
抽检数量: 在检验批中抽检20%,且不应少于 5 处。
检验方法: 观察和用尺量检查。
3 、砌筑时应错缝搭砌, 蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3; 竖向通缝不应大于 2 皮。
抽检数量: 在检验批的标准间中抽查10%,且不应少于 3 间。
检查方法: 观察和用尺检查。
4 、蒸压加气混凝土砌块砌体的水平灰缝厚度及竖向灰缝宽度3-5MM，抽检数量: 在检验批的标准间中抽查10%,且不应少于 3 间。
5 、填充墙砌至接近梁、板底时, 应留一定空隙, 待填充墙砌筑完并应至少间隔
7d 后, 再将其补砌挤紧。
抽检数量: 每验收批抽10%填充墙片( 每两柱间的填充墙为一墙片), 且不应少
于3 片墙。
检验方法: 观察检查。
6、4 冬期施工
1 、当室外日平均气温连续5d 稳定低于5℃时, 砌体工程应采取冬期施工措施。注: ①气温根据当地气象资料确定。②冬期施工期限以外, 当日最低气温低于O℃时, 也应按本章的规定执行。
2 、冬期施工的砌体工程质量验收应应符合本规范前面各章的要求及国家现行
标准《建筑工程冬期施工规程》JGJl04-2011 的规定。
3 、在冻结法施工的解冻期间, 应经常对砌体进行观测和检查, 如发现裂缝、不均匀下沉等情况, 应立即采取加固措施。
6、5 保证措施
