电磁阀原理图解 电磁阀原理上分为三大类：直动式、分步直动式、先导式。 一、直动式电磁阀 原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。（常开型与此相反） 特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
二、分步直动式电磁阀 原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。 特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。
三、间接先导式电磁阀
原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。 特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件 工作原理 电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞
先导可调式减压阀组简介 减压阀组是使管道中介质出口压力低于进口压力, 并保持出口压力近于恒定的压力控制阀。通常减压阀组由自动阀、量程阀、快开阀、遥控阀等4个阀门组成，每个阀门在管道上起着不同的作用。自动阀：在减压阀组控制顶压时实现自动调节。量程阀：在自动阀自动控制时起辅助调节作用。快开阀：用于TRT故障时与减压阀组快速切换，在高炉减压阀组控制顶压时，作手动阀用。遥控阀：用于中控时应急手动控制顶压及高炉顶压超高限时紧急连锁，防止损坏炉顶设备。 先导可调式减压阀组工作原理： 减压阀是一种自动降低管路工作压力的专门装置，减压阀组可将阀前管路较高的水压减少至阀后管路所需的水平。 1)能减动压和静压,并将阀前介质传递至阀后,且阀后压力在一定范围内可以自由调节的阀门。按结构型式可分为直接驱动的直接式减压阀和设有先导装置的先导式减压阀。 (2)可调式减压阀的组成(沿水流方向) A、控制阀; B、过滤器; C、阀前后的压力表; D、可调式减压阀; E、可曲挠橡胶接头或管道伸缩器; F、控制阀门。 注:A、当可调式减压阀主阀体带有压力表时,减压阀组可不设置压力表。 B、当可调式减压阀主阀体自身带有过滤装置时,减压阀组可不设过滤器。 C、安装现场应有拆卸过滤装置的空间。 (3)生活、生产、消防给水和热水供应系统,在需要减静压的场所,并符合下列情况时,应装设给水减压阀： (4)减压阀宜设置两组，其中一组备用。 (5)减压阀的设置诮便于管理、操作、安装和维修;减压阀不宜设置在吊顶和住宅户门内;当减压阀设置在管道井内时应留出足够的空间 。
先导可调式减压阀组应用： 减压阀组适用于高层建筑、城市给水管网水压过高的区域、矿井及其他场合，以保证给水系统中各用水点获得适当的服务水压和流量，并广泛用于化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域 先导可调式减压阀组使用注意： 使用减压阀组时，严禁乱拧乱动、自行拆卸。否则减压阀的严密性能和降压性能都会遭到破坏。这不但影响正常供气，而且会造成以高压气体直接送气或漏气发生火灾的危险。减压阀不但起降压作用而且起稳压作用。因此，使用时，禁止将减压阀的出气孔堵住。 先导可调式减压阀组基本性能： 调压范围：调压范围是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。 压力特性：压力特性是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。输出压力必须低于输入压力—定值才基本上不随输入压力变化而变化。 流量特性：流量特性是指输入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。一般输出压力越低，它随输出流量的变化波动就越小。 选用：根据使用要求选定减压阀的类型和调压精度，再根据所需最大输出流量选择其通径。决定阀的气源压力时，应使其大于最高输出压力0.1MPa。减压阀一般安装在分水滤气器之后，油雾
一、减压阀工作原理
1-复位弹簧，2-阀口，3-阀芯，4-阻尼孔，5-膜片，6、7-调压弹簧，8-调压手轮 直动式减压阀 上图所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结构图。 压力为P1的压缩空气，由左端输入经进气阀口10节流后，压力降为P2输出。P2的大小可由调压弹簧2、3进行调节。顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。 若P1瞬时升高，P2将随之升高，使膜片气室6内压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。 逆时针旋转旋钮1。使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口10。再旋转旋钮1，进气阀芯8的顶端与溢流阀座4将脱开，膜片气室6中的压缩空气便经溢流孔12、排气孔11排出，使阀处于无输出状态。 总之，溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳
压；调节弹簧即可使输出压力在一定范围内改变。为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀(即普通减压阀)，其符号如图14—1c所示。
安全阀结构作用及原理 安全阀结构主要有两大类：弹簧式和杠杆式。弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。杠杆式是靠杠杆和重锤的作用力，大家知道安全阀作用原理有哪些吗？跟着小编一起来了解一下吧。 随着大容量的需要，又有一种脉冲式安全阀，也称为先导式安全阀，由主安全阀和辅助阀组成。当管道内介质压力超过规定压力值时，辅助阀先开启，介质沿着导管进入主安全阀，并将主安全阀打开，使增高的介质压力降低，那么安全阀的作用是什么呢？安全阀是一种安全保护性的阀门，主要用于管道和各种承压设备上，当介质工作压力超过允许压力数值时，安全阀自动打开向外排放介质，随着介质压力的降低，‘安全阀将重新关闭，从而防止管道和设备的超压危险，那么安全阀作用原理有哪些呢？ 1.直接作用式安全阀 直接作用式安全阀是在工作介质的直接作用下开启的，即依靠工作介质压力的作用克服加载机构加于阀瓣的机械载荷，使阀门开启。这种安全阀具有结构简单，动作迅速，可靠性好等优点。但因为依靠结构加载，其载荷大小受到限制，不能用于高压、大口径的场合。 2.非直接作用式安全阀 这类安全阀可以分为先导式安全阀、带动力辅助装置的安全阀。 先导式安全阀是依靠从导阀排出的介质来驱动或控制的。而导阀本身是一个直接作用式安全阀，有时也采用其他形式的阀门。先导式安全阀适用于高压、大口径的场合。先导式安全阀的主阀还可以设计成依靠工作介质来密封的形式，或者可以对阀瓣施加比直接作用式安全阀大得多的机械载荷，因而具有良好的密封性能。同时，它的动作很少受背压的影响。这种安全阀的缺点在于它的可靠性同主阀和导阀有关，动作不如直接作用式安全阀那样迅速、可靠，而且结构较复杂。 带动力辅助装置的安全阀是借助于一个动力辅助装置，在低于正常开启压力的情况下强制
第1章绪论 液压技术作为一门新兴应用学科，虽然历史较短，发展的速度却非常惊人。液压设备能传递很大的力或力矩，单位功率重量轻，结构尺寸小，在同等功率下，其重量的尺寸仅为直流电机的10%~20%左右；反应速度快、准、稳；又能在大范围内方便地实现无级变速；易实现功率放大；易进行过载保护；能自动润滑，寿命长，制造成本较低。因此，世界各国均已广泛地应用在锻压机械、工程机械、机床工业、汽车工业、冶金工业、农业机械、船舶交通、铁道车辆和飞机、坦克、导弹、火箭、雷达等国防工业中。 液压传动设备一般由四大元件组成，即动力元件——液压泵；执行元件——液压缸和液压马达；控制元件——各种液压阀；辅助元件——油箱、蓄能器等。 液压阀的功用是控制液压传动系统的油流方向，压力和流量；实现执行元件的设计动作以控制、实施整个液压系统及设备的全部工作功能。 1.1 液压技术的发展历史 液压技术作为一门新兴应用学科，虽然历史较短，发展的速度却非常惊人。液压设备能传递很大的力或力矩，单位功率重量轻，结构尺寸小，在同等功率下，其重量的尺寸仅为直流电机的10%~20%左右；反应速度快、准、稳；又能在大范围内方便地实现无级变速；易实现功率放大；易进行过载保护；能自动润滑，寿命长，制造成本较低。因此，世界各国均已广泛地应用在锻压机械、工程机械、机床工业、汽车工业、冶金工业、农业机械、船舶交通、铁道车辆和飞机、坦克、导弹、火箭、雷达等国防工业中。 液压传动设备一般由四大元件组成，即动力元件——液压泵；执行元件——液压缸和液压马达；控制元件——各种液压阀；辅助元件——油箱、蓄能器等。 液压阀的功用是控制液压传动系统的油流方向，压力和流量；实现执行元件的设计动作以控制、实施整个液压系统及设备的全部工作功能。 1.2 我国液压阀技术的发展概况 我国的液压工业及液压阀的制造，起始于第一个五年计划（1953~1957年），期间，由于机床制造工业发展的迫切需求，50年代初期，上海机床厂、天津液压件厂仿造了苏联的各类低压泵、阀。 随后，以广州机床研究所为主，在引进消化国外中低压元件制造技术的基础上，自行设计了公称压力为2.5MPa和6.3MPa的中低压液压阀系统（简称广州型），并迅速投入大批量生产。

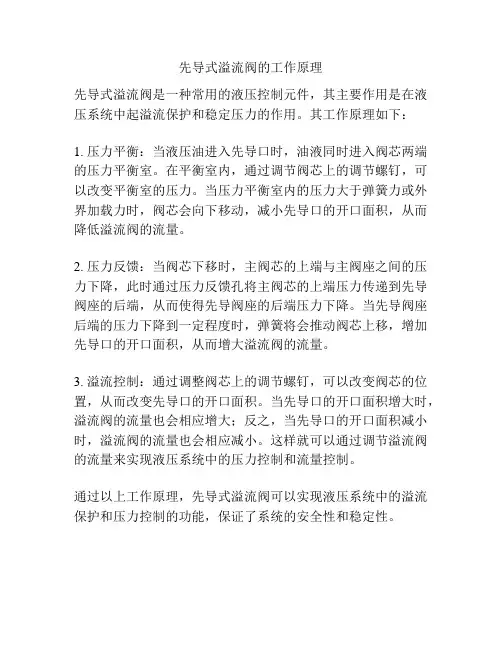

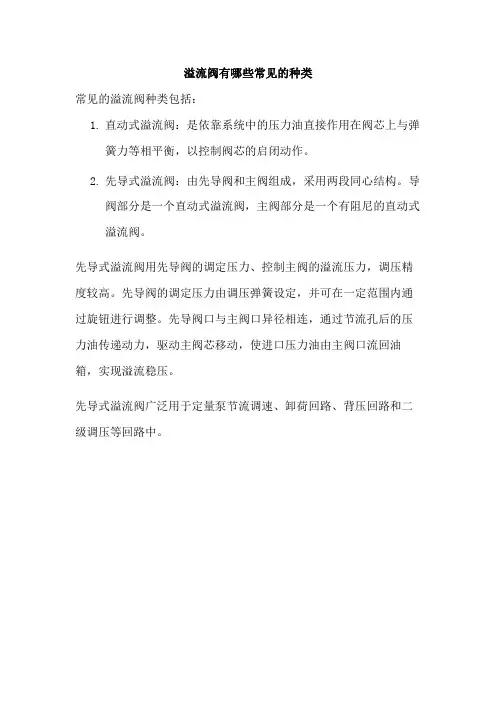

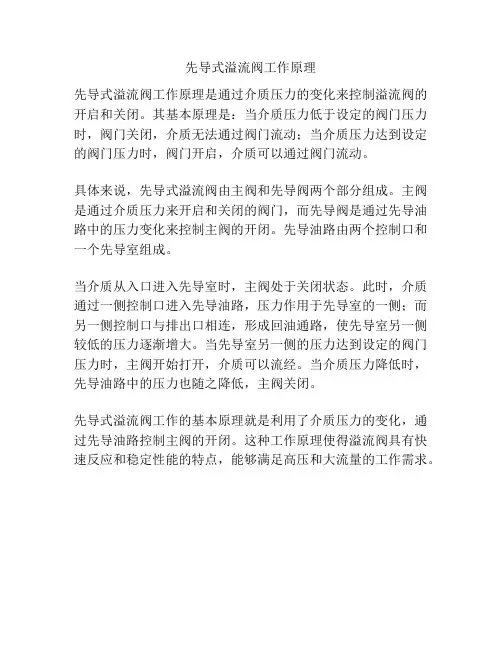

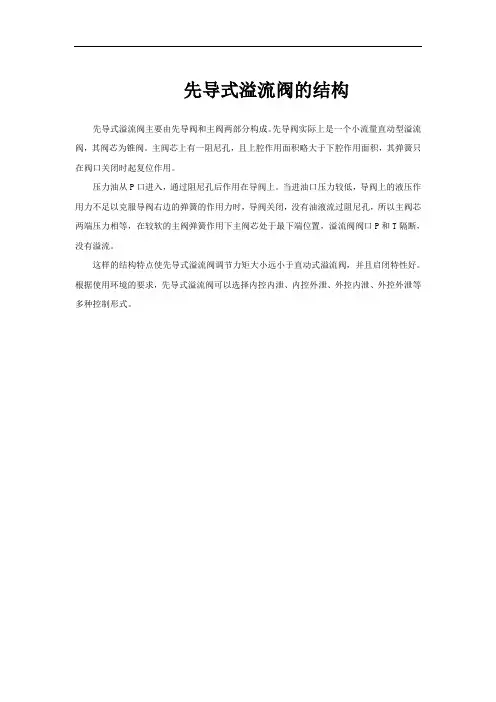

. 电磁溢流阀工作原理 1）电磁溢流阀原理上，一般是由先导式溢流阀加上一个2位2通电磁阀组成。 2）这个电磁阀实际上由两部分组成：2位2通的液压阀部分，加上一个电磁铁。2位2通阀是开通，还是关闭，是由电磁铁推动阀芯运动来实现的。像楼上朋友讲的，有的阀电磁铁通电时打开，有的阀电磁铁断电时打开，萝目青菜个人各爱（根据系统要求选择）。也就是说，电磁阀这里有一条通路一头与先导溢流阀的某个部位相连，另一头通过油管与油箱相连。通过操作电磁铁可以让先导溢流阀的某个部位或者与油 箱相通，或者不与油箱相通。 3）先导溢流阀的主阀上腔压力，是由先导阀加于控制的。如果先导阀正常工作，即主阀上腔有先导阀规定的压力，则整个溢流阀就会在系统压力到达调定压力时其主阀口打开一定的开度，一方面能将系统多余流量流回油箱，另一方面又能维持系统的压力为先导阀的调定值。可见，先导阀主要管压力，主阀服从先导阀的领导，在先导阀动作时将主阀口开到合适大小，正好将多余流量流出去，又不影响系统压力。4）如果先导阀不调什么压力，也就是说主阀上腔没有先导阀控制的压力，这样主阀芯就解放了，由于没有来自上腔调压力，阀口就开到最大，油源来的油不再进入系统而以尽可能低的卸荷压力流回油箱。5）可见定差溢流阀中的电磁阀，仅仅在系统卸荷时（液压阀部分）流过1－2升/分的先导流量，而浩浩荡 荡的主流量还是通过主阀口流回油箱。 5）刚才讲的电磁阀的一头要与先导溢流阀的某个部位相连，什么部位？就是先导阀油路与主阀上腔连接到这个部位。这个部位平时与先导阀油路相连，这个部位的压力也就是主阀上腔调压力，由先导阀决定。现在有了电磁阀这个（并联的）接口，如果这个接口通过电磁阀与油箱相连，则主阀上腔也就基本没有什么压力了，就是系统卸荷了。但系统不需要卸荷时，电磁阀将并联的通油箱口关闭，将控制主阀上腔调权力交回给先导阀。并联的接口，就是一个边门的意思，平时边门关闭。发生火灾等紧急情况时，可以从边门 逃生 如有侵权请联系告知删除，感谢你们的配合！ 精品
先导式电磁阀工作原理 图为先导式电磁阀，由先导阀与主阀组成，两者有通道相联系，当电磁阀线圈通电，动铁芯与静铁芯吸合使导阀孔开放，阀芯背腔的压力通过导阀孔流向出口，此时阀芯背腔的压力低于进口压力，利用压差使阀芯脱离主阀口，介质从进口流向出口。当线圈断电，动铁芯与静铁芯脱离，关闭了导阀孔，阀芯背腔压力受进口压力的补充逐渐趋于和进口平衡，阀芯因弹簧力作用下 把阀门紧密关闭。 导活塞式电磁阀如：ZCB、ZCZP、ZCGL 先导膜片式电磁阀如：ZCA、ZCS 特点： 功率消耗低、通径较大，而结构简单、安装方向任意，但只能用于电磁阀两端有一定压差的场合。 电磁阀是航天领域中广泛使用的控制元件,某先导式双向电磁阀是两位五通结构,具有常开和常闭两个腔体,通过气体流动切换下游用气设备的打开和关闭。由于该电磁阀内部结构和气路通道比较复杂,在使用过程中,发现同一种电磁阀的不同个体会呈现出不同的建压过程。由于该电磁阀的常开腔和常闭腔建压压力(无特殊说明,本文中的压力均指表压)和建压时间有可能对下游用气设备产生较大影响,故需要对其进行深入分析。 先导式双向电磁阀主要由阀体、常闭主阀瓣、常开主阀瓣、先导阀瓣、电磁铁等零部件组成。主阀瓣和活塞之间通过顶杆相连(图1),其特点是内部无弹簧等弹性复位元件,完全靠气动力和电磁力切换各气路通道,控制常开腔和常闭腔供气和密封,最高工作压力5.0MPa。 当电磁铁处于断电状态时,进口气体分为两路,一路直接作用于常开主阀瓣上使其打开,电磁阀常开腔B 供气,另外一路作用于先导阀瓣上,并沿气体通道进入常闭控制腔F 内,使常闭主阀瓣密封。当电磁铁通电后,先导阀瓣关闭,常闭控制腔F 内气体从放气口D 排入大气,常闭控制腔F泄压,常闭主阀瓣开启,电磁阀常
先导式减压阀 目录 YD43H先导式超大膜片高灵敏度减压阀 先导活塞式气体减压阀 Y43H先导活塞式蒸汽减压阀 先导薄膜式蒸汽减压阀-25P先导薄膜式蒸汽减压阀
减压阀>>薄膜式减压阀>> 先导薄膜式蒸汽减压阀产品名称：先导薄膜式蒸汽减压阀 产品型号：25P 产品口径：DN25-200 产品压力：1.6-6.4Mpa 产品材质：铸钢、不锈钢、合金钢等 产品概括：生产标准：国家标准GB 、机械标准JB 、化工标准 HG 、美标API 、ANSI 、德标DIN 、日本JIS 、JPI 、 英标BS 生产。阀体材质：铜、铸铁、铸钢、碳钢、 WCB 、WC6、WC9、20#、25#、锻钢、A105、F11、 F22、不锈钢、304、304L 、316、316L 、铬钼钢、 低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa 。 工作温度：-196℃-650℃。连接方式：内螺纹、外螺 纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱 动方式：手动、气动、液动、电动。 产品详细信息
25P先导薄膜式蒸汽减压阀概述： 本系列减压阀是本公司参考国外先进产品而研制开发成功的新型先导式超大膜片减压阀,本产品在普通减压阀的基础上做了很大的改进.膜片采用了新型材料,并大大加式了式作面积,因此阀门上游压力或下游负荷细微的变化都能及时准确的反馈到主阀膜片,来调节主阀的开度,确保下游压力的稳定。 本产品的另一个突出的特点为：同一个阀体上可安装和互换多个导阀在稳压的同时，实现温度控制、上游压力的控制、远程的开关控制等。 先导薄膜式蒸汽减压阀主要技术参数： 公称压力（MPa） 2.5 壳体试验压力（MPa） 3.75 密封试验压力（MPa） 2.5 最高进口压力（MPa） 2.5 出口压力范围（MPa）0.02-1.6 压力特性偏差（MPa）GB12246-1989 流量特性偏差（MPa）GB12246-1989 渗漏量GB12245-1989 先导薄膜式蒸汽减压阀主要零件材料： 零件名称零件材料 阀体、阀盖WCB 阀座2Cr13 阀瓣2Cr13 阀杆2Cr13 膜片1Cr18Ni9Ti 调节弹簧60Si2Mn 1.最大减压比高达20:1,过去的两段减压现在用一段即可实现。 2.由于膜片大,又采用外部检测构造,可以控制稳定的二次侧压力。 3.由于Cv值大,流量及控制能力的飞跃提高,比通常的公称通径小1~2个号码的产品也可使用。 4.由于阀门为单球形,其密封性提高,渗漏量极小。 5.可管理0.02Mpa以下的低压。 阀体:铸钢/不锈钢.阀内件：不锈钢.膜片：不锈钢。 *二次侧压力的检测方法： 一般为外部测方法,也生产其他规格的内部检测方法的产品,但其Cv值要小。 *最大减压比:20:1。 *二次侧调整压力:一次侧压力(表压)的85％以下。 *最小压差:0.05Mpa(0.5kgf/cm2)。 *阀座渗漏量:额定流量的0.01％以下。
减压阀工作原理和选用 减压阀是通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的,并依靠介质本身的能量控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差围保持恒定的自动阀门。 减压阀选用原则： 1.减压阀进口压力的波动应控制在进口压力给定值的80％～105％，如超过该围，减压阀的性能会受影响。 2.通常减压阀的阀后压力Pc 应小于阀前压力的0.5 倍，即Pc<0.5P1。减压阀的每一档弹簧只在一定的出口压力围适用，超出围应更换弹簧。 3.在介质工作温度比较高的场合，一般选用先导式活塞式减压阀或先导式波纹管减压阀。 4.介质为空气或水（液体）的场合，一般宜选用直接作用薄膜式减压阀或先导式薄膜式减压阀。 5.介质为蒸汽的场合，宜选用先导活塞式减压阀或先导波纹管减压阀。 6.为了操作、调整和维修的方便，减压阀一般应安装在水平管道上。 一、减压阀的工作原理 直动式减压阀
图14—1a所示为直动式带溢流阀的减压阀（简称溢流减压阀）的结构图。 压力为P1的压缩空气，由左端输入经阀口10节流后，压力降为P2输出。P2的大小可由调压弹簧2、3进行调节。顺时针旋转旋钮1，压缩弹簧2、3及膜片5使阀芯8下移，增大阀口10的开度使P2增大。若反时针旋转旋钮1，阀口10的开度减小，P2随之减小。 若P1瞬时升高，P2将随之升高，使膜片气室6压力升高，在膜片5上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片5向上移动，有少部分气流经溢流孔12、排气孔11排出。在膜片上移的同时，因复位弹簧9的作用，使阀芯8也向上移动，关小进气阀口10，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。若输入压力瞬时下降，输出压力也下降、膜片5下移，阀芯8随之下移，进气阀口10开大，节流作用减小，使输出压力也基本回到原来值。逆时针旋转旋钮1。使调节弹簧2、3放松，气体作用在膜片5上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口10。再旋转旋钮1，进气阀芯8的顶端与溢流阀座4将脱开，膜片气室6中的压缩空气便经溢流孔12、排气孔11排出，使阀处于无输出状态。 总之，溢流减压阀是靠进气口的节流作用减压，靠膜片上力的平衡作用和溢流孔的溢流作用稳压；调节弹簧即可使输出压力在一定围改变。为防止以上溢流式减压阀徘出少量气体对周围环境的污染，可采用不带溢流阀的减压阀（即普通减压阀），其符号如图14—1c 所示。
减压阀的原理： 减压阀是通过调节将进口压力减至某一需要的出口压力，并依靠介质本身的能量，使出口压力自动保持稳定的阀门。从流体力学的观点看，减压阀是一个局部阻力可以变化的节流元件，即通过改变节流面积，使流速及流体的动能改变，造成不同的压力损失，从而达到减压的目的。然后依靠控制与调节系统的调节，使阀后压力的波动与弹簧力相平衡，使阀后压力在一定的误差范围内保持恒定。 精密减压阀是采用控制阀体内的启闭件的开度来调节介质的流量，将介质的压力降低，同时借助阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，在进口压力不断变化的情况下，保持出口压力在设定的范围内，保护其后的生活生产器具。 精密减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。 按结构形式可分为膜片式、弹簧薄膜式、活塞式、杠杆式和波纹管式；按阀座数目可人为单座式和双座式；按阀瓣的位置不同可分为正作用式和反作用式 精密减压阀的工作由阀后压力进行控制。当压力感应器检测到阀门压力指示升高时，减压阀阀门开度减小；当检测到减压阀后压力减小，减压阀阀门开度增大，以满足控制要求。 精密减压阀——该阀门的减压比必须在一定程度上高于系统值；即使在最大或者最小流量时它也应该能够对正作用或者反作用控制信号做出响应。这些阀门应该针对有用控制范围选择，即最大流量的20%到80%。正常为等比型或者具有等比特性。这些类型的阀门本身具有比例控制所要求的最佳流量特性及流量范围。 减压阀的种类很多，常见的有：先导活塞式减压阀、薄膜式减压阀、波纹管式减压阀、比例式减压阀、自力式减压阀、直接作用活塞式减压阀、背压调节阀等等。它们分别适用于不同的工作介质。 不同的形式有不同的具体工作原理。但总的原理还是：减压阀是通过启闭件的节流，将进口压力减至某一需要的出口压力，并使出口压力保持稳定。但一般减压阀都要求进出口压差必须≥0.2Mpa。 高灵敏度蒸汽减压阀产品介绍: 用途和主要性能：本阀适用于水、蒸汽、空气介质管路上，通过调节使进口压力降低至某一需要的出口压力，当进口压力与流量有变化时，靠介质本身的能量自动保持出口压力在一定范围内，但进口压力和出口压力之差必须≥0.2MPA/CM
安全阀的工作原理 安全阀的工作原理： 当安全阀阀瓣下的蒸汽压力超过弹簧的压紧力时，阀瓣就被顶开。阀瓣顶开后，排出蒸汽由于下调节环的反弹而作用在阀瓣夹持圈上，使阀门迅速打开。随着阀瓣的上移，蒸汽冲击在上调节环上，使排汽方向趋于垂直向下，排汽产生的反作用力推着阀瓣向上，并且在一定的压力范围内使阀瓣保持在足够的提升高度上随着安全阀的打开，蒸汽不断排出，系统内的蒸汽压力逐步降低。此时，弹簧的作用力将克服作用于阀瓣上的蒸汽压力和排汽的反作用力，从而关闭安全阀。安全阀的作用： OR安全阀是一种由进口静压开启的自动泄压防护装置,压力安全阀它是压力容器最为重要的安全附件之一,压力安全阀它的功能是当容器内压力超过某一定值时,安全阀依靠介质自身的压力自动开启阀门,安全阀迅速排出一定数量的介质。压力安全阀当容器内的压力降到允许值时,压力安全阀又自动关闭,压力安全阀使容器内压力始终低于允许压力的上限,压力安全阀自动防止因超压而可能出现的事故,压力安全阀又被称为压力容器的最终保护装置。其主要代表有意大利OR0485、0480及1831系列压力安全阀。 OR安全阀的选用原则: 1.蒸汽锅炉压力安全阀，一般选用敞开全启式弹簧压力安全阀 S10系列； 2.液体介质用压力安全阀，一般选用微启式弹簧压力安全阀 S10系列； 3.空气或其他气体介质用压力安全阀，一般选用封闭全启式弹簧压力安全阀； 4.液化石油气汽车槽车或液化石油气铁路罐车用压力安全阀，一般选用全启式内装压力安全阀；
5.采油井出口用压力安全阀，一般选用先导式压力安全阀； 6.蒸汽发电设备的高压旁路压力安全阀，一般选用具有安全和控制双重功能的先导式压力安全阀 7.若要求对压力安全阀做定期开启试验时，应选用带提升扳手的压力安全阀。当介质压力达到开启压力的75%以上时，可利用提升扳手将阀瓣从阀座上略为提起，以检查压力安全阀开启的灵活性； 8.若介质温度较高时，为了降低弹簧腔室的温度，一般当封闭式压力安全阀使用温度超过300℃及敞开式压力安全阀使用温度超过350℃时，应选用带散热器的压力安全阀； 9.若压力安全阀出口背压是变动的，其变化量超过开启压力的10%时，应选用波纹管压力安全阀； 10.若介质具有腐蚀性时，应选用波纹管压力安全阀，防止重要零件因受介质腐蚀而失效。 OR安全阀的安装和维护应注意以下事项： 1.各种压力安全阀都应垂直安装。 2.压力安全阀出口处应无阻力，避免产生受压现象。 3.压力安全阀在安装前应专门测试，并检查其官密封性。 4.对使用中的压力安全阀应作定期检查。 OR安全阀热泵安全阀应用于空调系统的闭式循环，当系统压力超过设定值可自动泄压，当压力下降后会自动复位关闭，使系统压力始终在设定值以内安全运行，保护空调系统其他元器件免受超压危害，根据系统运行压力不同，有3bar、4bar、
气体钢瓶减压阀工作原理及使用方法 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
气体钢瓶减压阀工作原理及使用方法在物理化学实验中，经常要用到氧气、氮气、氢气、氩气等气体。这些气体一般都是贮存在专用的高压气体钢瓶中。使用时通过减压阀使气体压力降至实验所需范围，再经过其它控制阀门细调，使气体输入使用系统。最常用的减压阀为氧气减压阀，简称氧气表。 1.氧气减压阀的工作原理 氧气减压阀的高压腔与钢瓶连接，低压腔为气体出口，并通往使用系统。高压表的示值为钢瓶内贮存气体的压力。低压表的出口压力可由调节螺杆控制。 使用时先打开钢瓶总开关，然后顺时针转动低压表压力调节螺杆，使其压缩主弹簧并传动薄膜、弹簧垫块和顶杆而将活门打开。这样进口的高压气体由高压室经节流减压后进入低压室，并经出口通往工作系
统。转动调节螺杆，改变活门开启的高度，从而调节高压气体的通过量并达到所需的压力值。 减压阀都装有安全阀。它是保护减压阀并使之安全使用的装置，也是减压阀出现故障的信号装置。如果由于活门垫、活门损坏或由于其它原因，导致出口压力自行上升并超过一定许可值时，安全阀会自动打开排气。 2.氧气减压阀的使用方法 (1)按使用要求的不同，氧气减压阀有许多规格。最高进口压力大多为，最低进口压力不小于出口压力的2.5倍。出口压力规格较多，一般为，最高出口压力为。
(2)安装减压阀时应确定其连接规格是否与钢瓶和使用系统的接头相一致。减压阀与钢瓶采用半球面连接，靠旋紧螺母使二者完全吻合。因此，在使用时应保持两个半球面的光洁，以确保良好的气密效果。安装前可用高压气体吹除灰尘。必要时也可用聚四氟乙烯等材料作垫圈。 (3)氧气减压阀应严禁接触油脂，以免发生火警事故。 (4)停止工作时，应将减压阀中余气放净，然后拧松调节螺杆以免弹性元件长久受压变形。 (5)减压阀应避免撞击振动，不可与腐蚀性物质相接触。 3.其它气体减压阀
电磁阀工作原理 纵观国外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。 一、直动式电磁阀 原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。（常开型与此相反） 特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。如我公司引进HERION公司技术生产的直动电磁阀可用于1.33×10-4 Mpa真空。 二、反冲型电磁阀 原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。 特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。三、先导式电磁阀 原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔形成压差，从而使主阀关闭。 特点：体积小，功率低，但介质压差围受限，必须满足压差条件。 两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。 两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理 在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装_)。 两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作
电磁溢流阀工作原理 1）电磁溢流阀原理上，一般是由先导式溢流阀加上一个2位2通电磁阀组成。 2）这个电磁阀实际上由两部分组成：2位2通的液压阀部分，加上一个电磁铁。2位2通阀是开通，还是关闭，是由电磁铁推动阀芯运动来实现的。像楼上朋友讲的，有的阀电磁铁通电时打开，有的阀电磁铁断电时打开，萝目青菜个人各爱（根据系统要求选择）。也就是说，电磁阀这里有一条通路一头与先导溢流阀的某个部位相连，另一头通过油管与油箱相连。通过操作电磁铁可以让先导溢流阀的某个部位或者与油 箱相通，或者不与油箱相通。 3）先导溢流阀的主阀上腔压力，是由先导阀加于控制的。如果先导阀正常工作，即主阀上腔有先导阀规定的压力，则整个溢流阀就会在系统压力到达调定压力时其主阀口打开一定的开度，一方面能将系统多余流量流回油箱，另一方面又能维持系统的压力为先导阀的调定值。可见，先导阀主要管压力，主阀服从先导阀的领导，在先导阀动作时将主阀口开到合适大小，正好将多余流量流出去，又不影响系统压力。4）如果先导阀不调什么压力，也就是说主阀上腔没有先导阀控制的压力，这样主阀芯就解放了，由于没有来自上腔调压力，阀口就开到最大，油源来的油不再进入系统而以尽可能低的卸荷压力流回油箱。5）可见定差溢流阀中的电磁阀，仅仅在系统卸荷时（液压阀部分）流过1－2升/分的先导流量，而浩浩荡 荡的主流量还是通过主阀口流回油箱。 5）刚才讲的电磁阀的一头要与先导溢流阀的某个部位相连，什么部位？就是先导阀油路与主阀上腔连接到这个部位。这个部位平时与先导阀油路相连，这个部位的压力也就是主阀上腔调压力，由先导阀决定。现在有了电磁阀这个（并联的）接口，如果这个接口通过电磁阀与油箱相连，则主阀上腔也就基本没有什么压力了，就是系统卸荷了。但系统不需要卸荷时，电磁阀将并联的通油箱口关闭，将控制主阀上腔调权力交回给先导阀。并联的接口，就是一个边门的意思，平时边门关闭。发生火灾等紧急情况时，可以从边门 逃生
减压阀是气动调节阀的一个必备配件，主要作用是将气源的压力减压并稳定到一个定值，以便于调节阀能够获得稳定的气源动力用于调节控制。 1.调节手柄； 2.调压弹簧； 3.溢流阀； 4.膜片； 5.阀杆； 6.反馈导管； 7.进气阀门； 8.复位弹簧 上图所示为一种常用的直动式减压阀结构。 压力为P1的压缩空气，由左端输入经进气阀门节流后，压力降为P2输出。P2的大小可由调压弹簧2进行调节。若顺时针旋转调节手柄，调压弹簧被压缩，推动膜片和阀杆下移，进气阀门打开，在输出口有气压输出。同时，输出气压经反馈导管作用在膜片上产生向上的推力。该推力与调压弹簧作用力相平衡时，阀便有稳定的压力输出。 若输出压力超过调定值，则膜片离开平衡位置而向上变形，使得溢流阀打开，多余的空气经溢流口排入大气。当输出压力降至调定值时，溢流阀关闭，膜片上的受力保持平衡状态。若逆时针放置手柄，调压弹簧放松，作用在膜片上的气压力大于弹簧力，溢流阀打开，输出压力降低直到为零。台湾DPC气动提醒您，反馈导管的作用是提高减压阀的稳压精度。另外，能改善减压阀的动
态性能，当负载突然改变或变化不定时，反馈导管起着阻尼作用，避免振荡现象发生。 若输入压力瞬时升高，输出将随之升高，使膜片气室内压力升高，在膜片上产生的推力相应增大，此推力破坏了原来力的平衡，使膜片向上移动，有少部分气流经溢流孔、排气孔排出。在膜片上移的同时，因复位弹簧的作用，使阀芯也向上移动，关小进气阀口，节流作用加大，使输出压力下降，直至达到新的平衡为止，输出压力基本又回到原来值。 若输入压力瞬时下降，输出压力也下降、膜片下移，阀芯随之下移，进气阀口开大，节流作用减小，使输出压力也基本回到原来值。逆时针旋转旋钮。使调节弹簧放松，气体作用在膜片上的推力大于调压弹簧的作用力，膜片向上曲，靠复位弹簧的作用关闭进气阀口。再旋转旋钮，进气阀芯的顶端与溢流阀座将脱开，膜片气室中的压缩空气便经溢流孔、排气孔排出，使阀处于无输出状态。 二、减压阀的基本性能 (1)?调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的刚度有关。 (2)?压力特性：它是指流量g为定值时，因输入压力波动而引起输出压力波动的特性。输出压力波动越小，减压阀的特性越好。
湖南科技大学实验报告 课程锅炉压力容器安全名称安全阀结构 专业安全（三）班学号 1201020328 姓名李咪一、序言 安全阀是一种由进口静压开启的自动泄压防护装置，它是为了防止设备和容器内异常状况下压力过高引起爆炸而设置的安全装置，是压力容器最为重要的安全附件之一。 二、安全阀的主要功能 安全阀是一种安全保护性的阀门，主要用于管道和各种承压设备上，当介质工作压力超过允许压力数值时，安全阀自动打开向外排放介质，随着介质压力的降低，‘安全阀将重新关闭，从而防止管道和设备的超压危险。 三、安全阀的结构 主要由三个部分组成：阀体、阀座、阀芯、阀杆、弹簧和调整螺杆等组成。 四、工作原理 有点安全阀与阀体是一个整体，有的阀座与阀体组装在一起，它与设备连通。阀瓣连带有阀杆，紧扣在阀座上。阀瓣上是加载机构，载荷的大小可以调节。当设备内的压力在规定的工作压力范围之内时，内部介质作用于阀瓣上的力小于加载机构加在阀瓣上的力，两者之差构成阀瓣与阀座之间的密封力，使阀瓣紧压着阀座，设备内的介质无法排除。当设备内的压力超过规定的工作压力并达到安全阀的开启压力时，内部介质作用于阀瓣上的力大于加载机构施加在它上面的力，于是阀瓣离开阀座，安全阀开启，设备内的介质即通过阀座排除。排气后，内部压力降回至正常工作压力，此时内压作用与阀瓣上的力又小于加载机构施加在它上面的力，阀瓣又紧压着阀座，介质停止排出，设备保持正常的工作压力继续运行。
五、安全阀的分类 全阀结构主要有两大类：弹簧式和杠杆式。弹簧式是指阀瓣与阀座的密封靠弹簧的作用力。杠杆式是靠杠杆和重锤的作用力。随着大容量的需要，又有一种脉冲式安全阀，也称为先导式安全阀，由主安全阀和辅助阀组成。当管道内介质压力超过规定压力值时，辅助阀先开启，介质沿着导管进入主安全阀，并将主安全阀打开，使增高的介质压力降低。 安全阀的排放量决定于阀座的口径与阀瓣的开启高度，也可分为两种：微启式开启高度是阀座内径的（1/20）～（1/40），全启式是（1/3）～（1/4）。 此外，随着使用要求的不同，有封闭式和不封闭式。封闭式即排出的介质不外泄，全部沿着规定的出口排出，一般用于有毒和有腐蚀性的介质。不封闭式一般用于无毒或无腐蚀性的介质。 按结构分 按其整体结构及加载机构的不同可以分为重锤杠杆式、弹簧式和脉冲式三种。 1.重锤杠杆式安全阀 重锤杠杆式安全阀是利用重锤和杠杆来平衡作用在阀瓣上的力。根据杠杆原理，它可以使用质量较小的重锤通过杠杆的增大作用获得较大的作用力，并通过移动重锤的位置(或变换重锤的质量)来调整安全阀的开启压力。 重锤杠杆式安全阀结构简单，调整容易而又比较准确，所加的载荷不会因阀瓣的升高而有较大的增加，适用于温度较高的场合，过去用得比较普遍，特别是用在锅炉和温度较高的压力容器上。但重锤杠杆式安全阀结构比较笨重，加载机构容易振动，并常因振动而产生泄漏；其回座压力较低，开启后不易关闭及保持严密。 2.弹簧微启式安全阀
活塞式电磁阀是依靠电磁线圈产生电磁力来驱动阀门的开关流体控制元件，是管路控制过程常用的执行器之一。按原理分为：直动式、分步直动式、先导式三大类。 活塞电磁阀工作原理： 活塞式电磁阀为分步动作直接先导式电磁阀，根据断电时所处开、关状态的不同，主要分为常闭式电磁阀和常开式电磁阀。 活塞式常闭电磁阀工作原理，线圈通电后，衔铁在电磁力作用下先带动副阀阀塞提起，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，衔铁带动主阀阀杯，并利用压差而使主阀阀杯开启，介质流通。线圈断电后，电磁力消失，衔铁因自重下落复位。同时依靠介质压力，主副阀得以紧密关闭。 活塞式常开电磁阀工作原理，线圈通电后由于吸力作用，动铁芯下移，把副阀阀塞压下，副阀关闭，主阀阀杯内压力上升，当压力升到一定值时，主阀阀杯的上下压差一样，由于电磁力作用，动铁芯失去主阀阀杯下，压紧主阀阀座，阀门关闭。线圈断电时，电磁吸力为零，副阀阀塞和支铁芯由于弹簧作用向上提起，副阀打开，主阀阀杯上的流体经副阀流走，减少了作用在主阀阀杯上的压力，当主阀阀杯上的压力减少到一定值时，利用压差把主阀阀杯推起，主阀打开，介质流通。 活塞电磁阀控制方式： 常闭：当线圈通电时，电磁铁芯吸合，卸压孔打开，主活塞介质压力推动，打开主阀口，介质流通。当线圈断电时，主阀口关闭，介质截止。 常开：当线圈通电时，电磁铁芯吸合，卸压孔关闭，主活塞由介质压力推动，关闭主阀口，介质截止。当线圈断电时，主阀口打开，介质流通。 1、先导式活塞电磁阀要求通过电磁阀的介质一定要有压力的介质没有压力不适合用这种阀我们这边的电磁阀是要保证介质有公斤的压力才能正常工作 2、先导式活塞电磁阀主活塞打开的力的来源有二处一个是通电之后产生的磁力第二个是介质的压力推动 这两个力是必须同时存在才能保证先导活塞式电磁阀的正常工作缺一不可
电磁溢流阀工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
电磁溢流阀工作原理 1）电磁溢流阀原理上，一般是由先导式溢流阀加上一个2位2通电磁阀组成。 2）这个电磁阀实际上由两部分组成：2位2通的液压阀部分，加上一个电磁铁。2位2通阀是开通，还是关闭，是由电磁铁推动阀芯运动来实现的。像楼上朋友讲的，有的阀电磁铁通电时打开，有的阀电磁铁断电时打开，萝目青菜个人各爱（根据系统要求选择）。也就是说，电磁阀这里有一条通路一头与先导溢流阀的某个部位相连，另一头通过油管与油箱相连。通过操作电磁铁可以让先导溢流阀的某个部位或者与 油箱相通，或者不与油箱相通。 3）先导溢流阀的主阀上腔压力，是由先导阀加于控制的。如果先导阀正常工作，即主阀上腔有先导阀规定的压力，则整个溢流阀就会在系统压力到达调定压力时其主阀口打开一定的开度，一方面能将系统多余流量流回油箱，另一方面又能维持系统的压力为先导阀的调定值。可见，先导阀主要管压力，主阀服从先导阀的领导，在先导阀动作时将主阀口开到合适大小，正好将多余流量流出去，又不影响系统压力。4）如果先导阀不调什么压力，也就是说主阀上腔没有先导阀控制的压力，这样主阀芯就解放了，由于没有来自上腔调压力，阀口就开到最大，油源来的油不再进入系统而以尽可能低的卸荷压力流回油箱。5）可见定差溢流阀中的电磁阀，仅仅在系统卸荷时（液压阀部分）流过1－2升/分的先导流量，而浩浩 荡荡的主流量还是通过主阀口流回油箱。 5）刚才讲的电磁阀的一头要与先导溢流阀的某个部位相连，什么部位？就是先导阀油路与主阀上腔连接到这个部位。这个部位平时与先导阀油路相连，这个部位的压力也就是主阀上腔调压力，由先导阀决定。现在有了电磁阀这个（并联的）接口，如果这个接口通过电磁阀与油箱相连，则主阀上腔也就基本没有什么压力了，就是系统卸荷了。但系统不需要卸荷时，电磁阀将并联的通油箱口关闭，将控制主阀上腔调权力交回给先导阀。并联的接口，就是一个边门的意思，平时边门关闭。发生火灾等紧急情况时，可以从边 门逃生 2
减压阀工作原理动画 Prepared on 22 November 2020
减压阀工作原理动画 、食品安全频频告急。 大众已越过“饥不择食”的阶段，开始注重吃的品质和安全。 2、李银河言论被曲解，引发“支持换偶权”争议。 李银河只不过说了“皇帝没穿衣服”，引起各方面人士的“多元阐释”、想入非非。 3、哈尔滨疾控中心给“小姐”上防艾课。 用非常手段对付非常恶魔，成为今日管理的重要突破口。 4、社保基金案引发公众对社会保障忧虑。 一、产品[高灵敏度蒸汽减压阀]的详细资料： 产品型号：YG43H/Y型 产品名称：高灵敏度蒸汽减压阀 产品特点：本产品主要用于蒸汽管路，适用于进口压力变化大，流量变化大的蒸汽管路。 二、结构特点和用处： 本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。 本系列产品在普通减压阀基础上做了以下改进，加大了活塞面积，改变了节流结构，改变了密封形式，改进了导阀结构和调节弹簧形式，从而从以下几方面提高了产品的性能。 1、提高了对出口压力变化的传感效能，提高了灵敏度，大大降低了因上游压力变化，流量变化等因素引起的压力偏差。 2、改善了流线分布，降低了噪声。 3、改进了密封面结构，延长了密封面寿命。 三、主要技术参数和性能指标： 公称压力(Mpa) 壳体试验压力(Mpa)* 密封试验压力(Mpa) 最高进口压力(Mpa) 出口压力范围(Mpa) 压力特性偏差(Mpa)△Pp2P GB12246-1989 流量特性偏差(Mpa)P2G GB12246-1989 最小压差(Mpa) 渗漏量GB12245-1989 *：壳体试验不包括膜片、顶盖 四、主要零件材料： 零件名称零件材料 阀体阀盖底盖WCB 阀座阀瓣2Cr13
A46F先导式安全阀产品介绍： 先导式安全阀是一种由主阀和导阀组成的一种新颖结构的安全阀，导阀响应系统介质压力自身动作从而控制主阀的开关动作。 A46F先导式安全阀工作原理： 当系统正常工作，先导式安全阀处于关闭状态时，系统压力通过进口压力管、导阀和气室压力管传到主阀阀瓣顶部的圆顶气室，从而在主阀瓣上产生了一个向下的净作用力，使主阀处于关闭状态。当系统压力达到整定压力时，导阀开启且滑梭封闭导阀进气通道，主阀气室的压力通过导阀排放卸压，由于系统压力高于回座压力，滑梭封闭进气通道，从而隔断流体在导阀中的流动，这时主阀气室的压力急剧下降，主阀阀瓣完全打开，流体通过主阀泄放降压。当系统压力降到一定值时，导阀的弹簧力克服了阀进口压力作用在滑梭上的力，导阀回座，顶杆顶开滑梭，最后使得流体重新进入主阀的圆顶气室，关闭主阀。 A46F先导式安全阀应用范围： 先导式安全阀特别适用于高背压、大流量、高压力和安装位置紧凑的场所应用。先导式安全阀主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的最佳超压保护装置。 A46F先导式安全阀结构特点： 1、阀座软密封保证安全阀起跳前后的良好密封性。 2、允许工作压力接近安全阀的整定压力。 3、较小超压就能使安全阀主阀迅速达到全启状态。 4、安全阀动作性能和开启高度不受背压的影响。 5、启闭压差可调。 6、导阀不流动型结构设计减少了有害介质的排放和环境污染。 7、可在线检测安全阀的整定压力。 先导式安全阀的主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构，动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠，它还可在线调校，反复启跳排放后，仍然能自动回座，关闭严密，操作维护方便。
