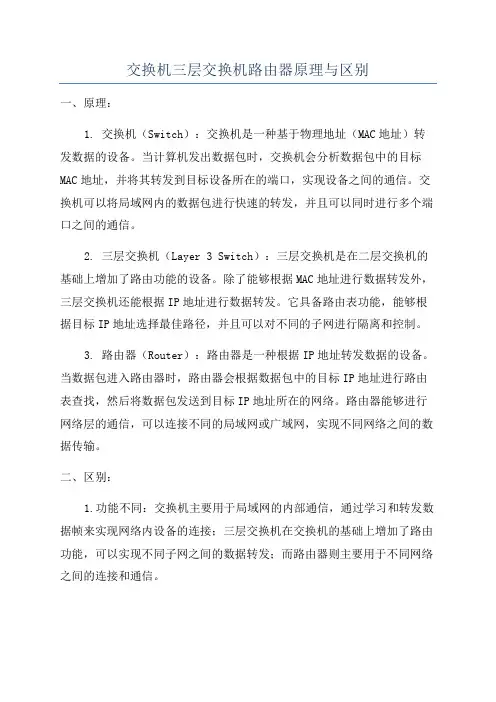

路由器和三层交换机的区别
之所以搞不清三层交换机和路由器之间的区别，最根本就是三层交换机也具有“路由”功能，与传统路由器的路由功能总体上是一致的。虽然如此，三层交换机与路由器还是存在着相当大的本质区别的

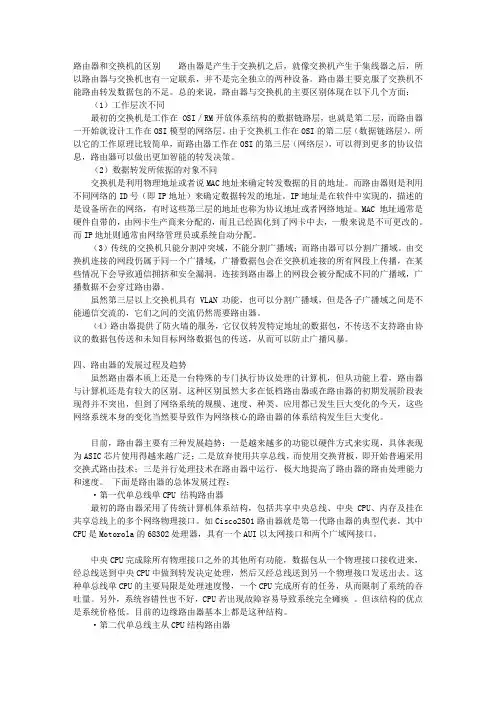

1. 主要功能不同
虽然三层交换机与路由器都具有路由功能，但我们不能因此而把它们等同起来，正如现在许多网络设备同时具备多种传统网络设备功能一样，就如现在有许多宽带路由器不仅具有路由功能，还提供了交换机端口、硬件防火墙功能，但不能把它与交换机或者防火墙等同起来一样。因为这些路由器的主要功能还是路由功能，其它功能只不过是其附加功能，其目的是使设备适用面更广、使其更加实用。这里的三层交换机也一样，它仍是交换机产品，只不过它是具备了一些基本的路由功能的交换机，它的主要功能仍是数据交换。也就是说它同时具备了数据交换和路由由发两种功能，但其主要功能还是数据交换；而路由器仅具有路由转发这一种主要功能。
2. 主要适用的环境不一样
三层交换机的路由功能通常比较简单，因为它所面对的主要是简单的局域网连接。正因如此，三层交换机的路由功能通常比较简单，路由路径远没有路由器那么复杂。它用在局域网中的主要用途还是提供快速数据交换功能，满足局域网数据交换频繁的应用特点。
而路由器则不同，它的设计初哀就是为了满足不同类型的网络连接，虽然也适用于局域网之间的连接，但它的路由功能更多的体现在不同类型网络之间的互联上，如局域网与广域网之间的连接、不同协议的网络之间的连接等，所以路由器主要是用于不同类型的网络之间。它最主要的功能就是路由转发，解决好各种复杂路由路径网络的连接就是它的最终目的，所以路由器的路由功能通常非常强大，不仅适用于同种协议的局域网间，更适用于不同协议的局域网与广域网间。它的优势在于选择最佳路由、负荷分担、链路备份及和其他网络进行路由信息的交换等等路由器所具有功能。为了与各种类型的网络连接，路由器的接口类型非常丰富，而三层交换机则一般仅同类型的局域网接口，非常简单。
3. 性能体现不一样
从技术上讲，路由器和三层交换机在数据包交换操作上存在着明显区别。路由器一般由基于微处理器的软件路由引擎执行数据包交换，而三层交换机通过硬件执行数据包交换。三层交换机在对第一个数据流进行路由后，它将会产生一个MAC 地址与IP地址的映射表，当同样的数据流再次通过时，将根据此表直接从二层
通过而不是再次路由，从而消除了路由器进行路由选择而造成网络的延迟，提高
了数据包转发的效率。同时，三层交换机的路由查找是针对数据流的，它利用缓存技术，很容易利用ASIC技术来实现，因此，可以大大节约成本，并实现快速转发。而路由器的转发采用最长匹配的方式，实现复杂，通常使用软件来实现，转发效率较低。
正因如此，从整体性能上比较的话，三层交换机的性能要远优于路由器，非常适用于数据交换频繁的局域网中；而路由器虽然路由功能非常强大，但它的数据包转发效率远低于三层交换机，更适合于数据交换不是很频繁的不同类型网络的互联，如局域网与互联网的互联。如果把路由器，特别是高档路由器用于局域网中，则在相当大程度上是一种浪费（就其强大的路由功能而言），而且还不能很好地满足局域网通信性能需求，影响子网间的正常通信。

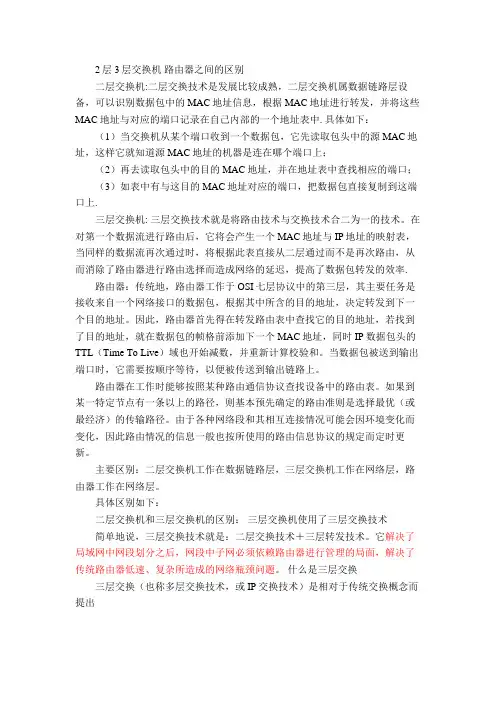

三层交换机与两层交换机的区别
三层交换机就是具有部分路由器功能的交换机，三层交换机的最重要目的是加快大型局域网内部的数据交换，所具有的路由功能也是为这目的服务的，能够做到一次路由，多次转发。对于数据包转发等规律性的过程由硬件高速实现，而象路由信息更新、路由表维护、路由计算、路由确定等功能，由软件实现。
应用背景
出于安全和管理方便的考虑，主要是为了减小广播风暴的危害，必须把大型局域网按功能或地域等因素划成一个个小的局域网，这就使VLAN技术在网络中得以大量应用，而各个不同VLAN间的通信都要经过路由器来完成转发，随着网间互访的不断增加。单纯使用路由器来实现网间访问，不但由于端口数量有限，而且路由速度较慢，从而限制了网络的规模和访问速度。基于这种情况三层交换机便应运而生，三层交换机是为IP设计的，接口类型简单，拥有很强二层包处理能力，非常适用于大型局域网内的数据路由与交换，它既可以工作在协议第三层替代或部分完成传统路由器的功能，同时又具有几乎第二层交换的速度，且价格相对便宜些。
在企业网和教学网中，一般会将三层交换机用在网络的核心层，用三层交换机上的千兆端口或百兆端口连接不同的子网或VLAN。不过应清醒认识到三层交换机出现最重要的目的是加快大型局域网内部的数据交换，所具备的路由功能也多是围绕这一目的而展开的，所以它的路由功能没有同一档次的专业路由器强。毕竟在安全、协议支持等方面还有许多欠缺，并不能完全取代路由器工作。
在实际应用过程中，典型的做法是：处于同一个局域网中的各个子网的互联以及局域网中VLAN间的路由，用三层交换机来代替路由器，而只有局域网与公网互联之间要实现跨地域的网络访问时，才通过专业路由器。
三层交换机工作原理
三层交换技术就是二层交换技术＋三层转发技术。传统的交换技术是在OSI网络标准模型中的第二层——数据链路层进行操作的，而三层交换技术是在网络模型中的第三层实现了数据包的高速转发。应用第三层交换技术即可实现网络路由的功能，又可以根据不同的网络状况做到最优的网络性能。
三层交换机的优点
1、访问速度快。
2、充分利用现有资源。
3、子网间带宽随意配置。
4、降低网络成本。
5、可实现部分安全机制，三层交换机具有访问列表的功能，可以实现不同VLAN 间的单向或双向通讯。
三层交换机就是具有部分路由功能的交换机,三层交换机最重要目的是加快大型局域网内部的数据交换,所具有的路由功能也是为这目的服务的,能够做到一次路由,多次转发。如果路由功能没有，她就等同于一台二层交换机。这和是否划分VLAN没关系! 其次，交换机只能隔离碰撞域，而不能隔离广播域。所以，如果你三层交换机的三层功能没启用，就无法防止广播风暴产生。最后，如果划分VLAN，就要用到三层路由功能，广播风暴不会透过路由转发出去。
用通俗语言讲述集线器交换机和网关
集线器与交换机他们都是联接几台电脑的设备,功能一样,但有一定的区别
集线器就相当于一个很笨的邮递员,例有A,B,C三台计算机,当A机器发送数据到C机器的时候,他就会同时问B和C两台计算机哪一个要,然后B说不是他的,C 说他要,所以C电脑就收到了,交换机就不是这样,相当于有点智能的邮递员,他会直接传给C.
网关就相当于是一道门,你本来在这个房间里,房间里有很多电脑(如局域网),你走哪里都不需要网关,但是当你想到另外一个房间里的电脑时,那你肯定会通过那道门去就必须通过这道门,因为这道门是你通向外网的基础.
路由器就相当于在路上的一些路标,你从某地到某地,他会自动告诉你走哪条路最近,怎么走,如某条路正在修(意思就是不通),他会自动选择其于的路,实现到达目的地.

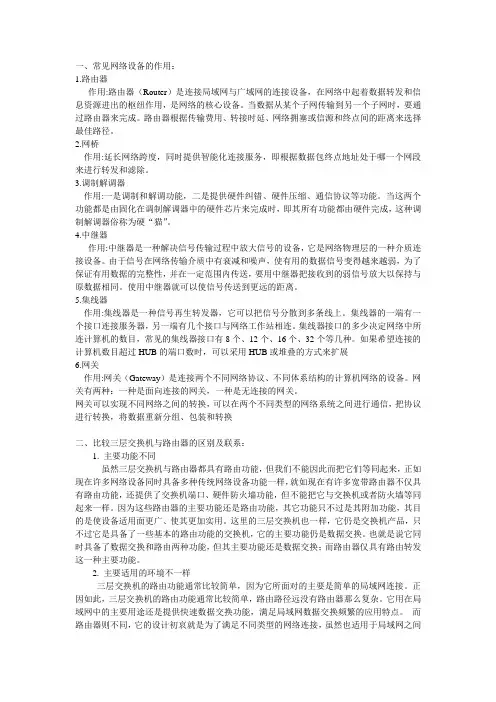

一些概念
1 中继器，就是简单的信号放大器，信号在传输的过程中是要衰减的，中继器的作用就是将信号放大，使信号能传的更远。
2 集线器，差不多就是个多端口的中继器，把每个输入端口的信号放大再发到别的端口去，集线器可以实现多台计算机之间的互联，因为它有很多的端口，每个口都能连计算机。
3 网桥，打个比方，你用集线器组个局域网A，别人用另一个集线器组个局域网网B,每个局域网里的电脑都能互相访问。但是A里的电脑想访问B里的电脑怎么办，这里就用到网桥了，用网桥来连接2个局域网。如果说集线器是1层设备的话，那么网桥就是2层设备。
4 交换机，可以理解为高级的网桥，他有网桥的功能，但性能比网桥强
5路由，这里涉及到一个广播域的概念，什么叫广播，通俗来讲就是1台计算机要告诉其他计算机：我的位置是什么。这样他才可以和其他计算机交流。好比你给某某写信，肯定要有收信人的地址，广播的意思就是告诉别人你的地址。好，上面讲交换机，他是负责每个局域（冲突域）之间的连接，他只管转发这些广播，不管这些广播的合理性以及真实性。但是当整个网络计算机的数量足够大的时候，这么多的机器都要广播，那么这些广播信息将占用很大的带宽，造成网络堵塞，反而导致正常的通信不能进行，这时候怎么办~~呵呵，你也猜到了吧，路由就干这个的，交换机把数据给路由，路由决定是否转发，比交换智能点。这样能避免过多的广播造成网络堵塞。现在路由多用在分内外网上
5 网关，好比是个门，对家庭来说门是门，对国家来说海关是门。在局域网里来说集线器就是网关，在2层网络里，交换机就是网关，在3层网络里路由就是网关，说网关要看你的网是多大的，要拿中国来说，连着美国那台世界服务器的设备就是网关.
集线器：集线器的基本功能是信息分发，它把一个端口接收的所有信号向所有端口分发出去。一些集线器在分发之前将弱信号重新生成，一些集线器整理信号的时序以提供所有端口间的同步数据通信。
集线器（Hub）是中继器的一种形式，区别在于集线器能够提供多端口服务，也称为多口中继器。集线器在OSI／RM中的物理层。
网桥：
1)网桥（Bridge）也称桥接器，是连接两个局域网的存储转发设备，用它可以完成具有相同或相似体系结构网络系统的连接。2、网桥的功能：1）网桥对所接收的信息帧只作少量的包装，而不作任何修改。
2）网桥可以采用另外一种协议来转发信息。
3）网桥有足够大的缓冲空间，以满足高峰期的要求。
4）网桥必须具有寻址和路径选择的能力。四、路由器1、路由器是网络层上的连接，即不同网络与网络之间的连接。
2、路径的选择就是路由器的主要任务。路径选择包括两种基本的活动：一是最佳路径的判定；二是网间信息包的传送，信息包拇鸵话阌殖莆敖换弧薄?、路由器与网桥的差别：1)路由器在网络层提供连接服务，用路由器连接的网络可
以使用在数据链路层和物理层完全不同的协议。路由器的服务通常要由端用户设备明确地请求，它处理的仅仅是由其它端用户设备要求寻址的报文。
2)路由器与网桥的另一个重要差别是，路由器了解整个网络，维持互连网络的拓扑，了解网络的状态，因而可使用最有效的路径发送包。
网关：1、网关（协议转换器）是互连网络中操作在OSI网络层之上的具有协议转换功能设施，所以称为设施，是因为网关不一定是一台设备，有可能在一台主机中实现网关功能。
2、网关用于以下几种场合的异构网络互连：
1).异构型局域网，如互联专用交换网PBX与遵循IEEE802标准的局域网。
2).局域网与广域网的互联。
3).广域网与广域网的互联。
4).局域网与主机的互联（当主机的操作系统与网络操作系统不兼容时，可以通过网关连接）。3、网关的分类1)协议网关：协议网关通常在使用不同协议的网络区域间做协议转换。
2)应用网关：应用网关是在使用不同数据格式间翻译数据的系统。
3)安全网关：安全网关是各种技术的融合，具有重要且独特的保护作用，其范围从协议级过滤到十分复杂的应用级过滤。
