分布式光纤传感技术报告-12.10
摘要
分布式光纤传感技术是在70年代末提出的，在这十几年里,产生了一系列分布式光纤传感机理和测量系统,并在多个领域得以逐步应用。目前, 这项技术已成为光纤传感技术中最具前途的技术之一。本文主要介绍了光纤的相关特性，分布式光纤传感技术的特点、作用及其分类，详细论述了各种分布式光纤传感器的原理、分布式光纤传感技术的研究现状和具体应用。
关键字：光纤分布式光纤传感技术原理研究现状应用
目录
摘要
引言
1、分布式光纤传感技术简介
1.1光纤基础知识
1)光纤的结构特性
2)光纤的机械特性
3)光纤的损耗特性
2、分布式光纤传感技术原理
2.1 基于光纤后向散射的全分布式光纤传感技术
2.1.1 基于OTDR的微弯传感器
2.1.2 基于自发拉曼散射的光时域散射型（ROTDR）传感器 2.1.3基于受激拉曼效应的传感器
2.1.4基于自发布里渊散射的光时域反射型（BOTDR）传感器 2.1.5基于受激布里渊散射效应的传感器
1)基于布里渊散射的光时域分析型（BOTDA）传感器
2)基于布里渊散射的光频域分析型（BOFDA）传感器
3)基于布里渊散射的光相关域分析型（BOCDA）传感器
4)基于布里渊散射的光相关域反射型（BOCDR）传感
2.1.6基于瑞利散射的偏振光时域反射型（POTDR）传感器 2.1.7基于相位敏感的光时域反射型（Φ-OTDR）传感器
2.2 长距离干涉传感技术
2.3 基于光纤干涉仪的准分布式光纤传感技术
2.4 基于FBG的准分布式光线传感技术
3、分布式光纤传感技术国内外研究进展
4、分布式光线传感技术应用实例
0 引言
光纤传感技术是20世纪70年代伴随光纤通信技术的发展而迅速发展起来的，以光波为载体、光纤为媒质，感知和传输外界被测量信号的新型传感技术。作为被测量信号载体的光波和作为光波传输媒质的光纤，具有一系列独特的、其他媒介难以相比的优点。第一光波不产生电磁干扰，也不受电磁干扰影响，易被各种光探测器件接收，可方便地进行光电或电光转换，易于与现代化装置和计算机相匹配；第二光纤工作频带宽，动态范围大，适合于大范围、远距离组网和遥测遥控，是一种优良的低损耗传输线；在一定条件下，光纤特别容易接受被测量加载，是一种优良的敏感元件；光纤本身电绝缘，体积小，易弯曲，抗电磁干扰，抗辐射，耐压，耐腐蚀，特别适合于易燃、易爆、空间狭窄及强电磁干扰等恶劣环境下使用。分布光纤传感技术一问世就受到极大地重视，几乎在各个领域得到研究与应用，成为传感技术的先导，推动传感技术的蓬勃发展。
1 分布式光纤传感技术简介
1.1 光纤基础知识
光纤是光导纤维的简称，是一种重要和常用的波导材料，它利用光的全反射原理将光波能量约束在其界面内，并引导光波沿光纤轴线方向传播。在将光纤作为传感材料应用前，需掌握光纤的结构特性、机械特性以及损耗等特性，依据工程实际的特点选择合适的传感光纤。
1) 光纤的结构特性
光纤的主要结构包括纤芯、包层、涂覆层及护套层[1],其中纤芯和包层为光纤结构的主体，对光波的传播起决定性作用。纤芯直径一般为5m μ-75m μ主要材料为二氧化桂，掺杂有极微量的其他材料，如二氧化错、五氧化二碟等，以提高纤芯的折射率；包层为紧贴纤芯的材料层，其光学折射率稍小于纤芯材料，包层可设置一层或多层，其总直径一般为100m μ-200m μ。包层的主体材料也是二氧化硅，但其微量掺杂材料一般为三氧化二硼或四氧化二硅，以减低包层的折射率；涂覆层的材料一般为硅酮或丙稀酸盐，用于隔离杂光；护套的材料一般为尼龙或其他有机材料，用于增加光纤的机械强度，起到保护光纤的作用。
光纤传感器按照结构特征可分为松套光纤和紧套光纤，松套光纤是涂覆层以内的结构可在护套层内自由移动，可作为通信光纤或者温度补偿光纤使用；紧套光纤则是将塑料紧套层直接加工在光纤涂覆层外，涂覆层以内的结构与包层不发生相对移动，该类型光纤一般用以应变传感。
2) 光纤的机械特性
左右的通信光纤，如不存在裂纹则可承受30kg左右的拉力普通外径125m
作用，然而纤芯中不可避免地存在细裂纹，裂纹在拉力作用下会不断扩展[2]，明显降低光纤的断裂强度。因此，实际的抗拉力仅为7kg左右，但光纤的抗拉强度比起同样粗细钢丝要大1倍。保证光纤制造过程中热源清洁、涂料无尘、拉丝温度合理、高质量研制棒等，可获取高机械强度的光纤产品[3]。
3) 光纤的损耗特性
光波在光纤中传输时，光功率不仅随传输距离增加而呈现指数衰减，还存在吸收损耗、散射损耗等固有损耗。同时，传感器铺设过程中也存在光纤损耗的可能，如光纤弯曲时的曲率半径过小，也会使得光纤内的光在纤芯和包层界面上出现泄漏而产生损耗；光纤之间的连接质量也是引起光纤损耗的重要原因，如纤轴错位、纤轴倾斜、端面有间隙、端面不平整等都有可能引起较大的损耗。目前，光纤间的相互连接釆用光纤熔接机进行高温熔化对接，主要经历纤芯保护层去除、清洁裸纤、端面切割、光纤溶接等工序，各工序均为精细操作，如操作不当均有可能引起明显的光损。光纤的固有损耗在光纤制造工艺不断提高下，其影响已经相当小，而弯曲、熔接操作不良等引起损耗是人为现象，其损耗往往超过固有损耗几个数量级，如不进行严格控制将引起线路失效。
1.2 分布式光纤传感技术
光纤传感器可用于通讯、工程、物理参数测量等领域，随着技术和需求的发展，它由单点检测逐渐发展成为多点准分布式和全分布式检测.分布式光纤传感测量是利用光纤的一维空间连续特性进行测量的技术。光纤既作为传感元件，又作为传输元件，可以在整个光纤长度上对沿光纤分布的环境参数进行连续测量，同时获得被测量的空间分布状态和随时间变化的信息，由于分布式传感技术能够实现大范围测量场中分布信息的提取，可解决目前测量领域的众多难题，因此成为目前国内外研究的热点。
分布式光纤传感器的种类很多，根据监测空间的范围不同，主要可分为准分布式光纤传感器和全分布式光纤传感器两类：
准分布式光纤传感器是把空间上呈一定规则分布的相同调制类型的光纤传感器耦合到一根或者多根光纤总线上，通过寻址、解调，检测出被测量的大小及空间分布，光纤总线仅起到传光作用。因此，准分布式光纤传感系统实质上是多个分立式光纤传感器的复用系统。根据光波被外界信号调制的光波的物理特征参量的变化情况，可将光波的调制分为光强度调制、光频率调制、光波长
金属箔式应变片——半桥性能实验 一． 实验目的：比较半桥与单臂电桥的不同性能，了解其特点。 二． 基本原理：不同受力方向的两片应变片接入电桥作为邻边，电桥输出 三． 灵敏度提高，非线性得到改善。当两片应变片阻值和应变量相同时，其桥路输出电 压U02=EK/ε2。 四． 需用器件和单元：应变式传感器实验模板、应变式传感器、砝码、数显表、+15V 电源、+-4V 电源、万用表 五． 实验步骤： ① 按要求将应变式传感器装与传感器模板上。 ② 按要求进行电路接线，将两个应变片接入桥路。 ③ 进行测量，将数据记录到表格中。 六．实验数据 所以可知灵敏度δ=0.3639，非线性误差为δf1=Δm/Y F.s =1.112/65=1.71% 七、思考题： 1、半桥侧量时两片不同受力状态的电阻应变片接入电桥时，应放在： (1)对边 (2)邻边。 2、桥路(差动电桥)测量时存在非线性误差，是因为：(1)电桥测量原理上存在非线性 (2)应变片应变效应是非线性的 (3)调零值不是真正为零。 答：都是。但是调零值可以通过记录最初的非零值来消除此误差
金直流全桥的应用——电子秤实验 一． 实验目的：了解应变片直流全桥的应用电路的标定。 二． 基本原理：电子秤实验原理为实验三全桥测量原理，通过对电路调节 三． 使电路输出的电压值为重量对应值，电压量纲(V)改为重量量纲(g)即成为一台原始 电子秤。 四． 需用器件和单元：应变式传感器实验模板、应变式传感器、砝码、±15V 电源、± 4V 电源 五． 实验步骤： 1、按实验一中2的步骤将差动放大器调零：参考图1-2将四个应变片按正确的接法接成全桥形式，合上主控箱电源开关调节电桥平衡电位器Rw1，使数显表显示0.00V 。 2、将10只砝码全部置于传感器的托盘上，调节电位器Rw3(增益即满量程调节)，使数显表显示为0.200V(2V 档测显)或-0.200V 。 3、拿去托盘上的所有法码，调节电器Rw4（零位调节），使数显表显示为0。000V 或—0。000V 。 4、重复2、3步骤的标定过程，一直到精确为止，把电压量纲V 改为重量量纲g ，就可秤重，成为一台原始的电子秤。 6、根据上表计算误差与非线性误差。 所以可知灵敏度δ=1，非线性误差为δ f1=Δm/Y F.s =0
光纤传感实验 光纤特性的研究和应用是20世纪70年代末发展起来的一个新的领域。光 纤传感器件具有体积小、重量轻、抗电磁干扰强、防腐性好、灵敏度高等优点；用于测量压力、应变、微小折射率变化、微振动、微位移等诸多领域。特别是光纤通信已经成为现代通信网的主要支柱。光纤通信的发展极为迅速，新的理论和技术不断产生和发展。因此，在大学物理实验课程中开设“光纤特性研究实验”已经成为培养现代高科技人才的必然趋势。传感器是信息技术的三大技术之一。随着信息技术进入新时期，传感技术也进入了新阶段。“没有传感器技术就没有现代科学技术”的观点已被全世界所公认，因此，传感技术受到各国的重视，特别是倍受发达国家的重视，我国也将传感技术纳入国家重点发展项目。 光纤特性研究和应用是一门综合性的学科，理论性较强，知识面较广，可以 激发学生对理论知识的学习兴趣，培养学生的实践动手和创新能力，光纤干涉系列实验教学的开设就显得非常重要了。基于这个目的，我们对光纤干涉实验教学进行了初步探索，在此基础上，该实验还可以进行一些设计性及研究性实验。 一、实验目的 1.了解光纤与光源耦合方法的原理； 2.理解M —Z 干涉的原理和用途；了解传感器原理； 3.实测光纤温度传感器实验数据。 二、实验仪器 激光器及电源，光纤夹具，光纤剥线钳，激光功率计，五位调整架，显微镜，光 纤传感实验仪，CCD 及显示器，等等 三、实验原理 光纤的基本结构如图1，它主要包括三层（工程上 有时有四层或五层，图中是四层结构）：1.纤芯；2.包层； 3.起保护作用的涂敷层； 4.较厚的保护层。纤芯和包层 的折射率分别是1n 和2n ，如图2，为了使光线在光纤中 图1.光纤剖面图 传播，纤芯的折射率（1n ）必须比包层(2n )的折射率大，这样才会产生全反射。
传感器实验报告（二） 自动化1204班蔡华轩 U201113712 吴昊 U201214545 实验七： 一、实验目的：了解电容式传感器结构及其特点。 二、基本原理：利用平板电容C=εA/d 和其它结构的关系式通过相应的结 构和测量电路可以选择ε、A、d 中三个参数中，保持二个参数不变，而 只改变其中一个参数，则可以有测谷物干燥度(ε变)测微小位移(变d)和测量液位(变A)等多种电容传感器。 三、需用器件与单元：电容传感器、电容传感器实验模板、测微头、相敏 检波、滤波模板、数显单元、直流稳压源。 四、实验步骤： 1、按图6-4 安装示意图将电容传感器装于电容传感器实验模板上。 2、将电容传感器连线插入电容传感器实验模板，实验线路见图7-1。图 7-1 电容传感器位移实验接线图 3、将电容传感器实验模板的输出端V01 与数显表单元Vi 相接(插入主控 箱Vi 孔)，Rw 调节到中间位置。 4、接入±15V 电源，旋动测微头推进电容传感器动极板位置，每间隔0.2mm 图（7-1） 五、思考题： 试设计利用ε的变化测谷物湿度的传感器原理及结构，并叙述一 下在此设计中应考虑哪些因素？ 答：原理：通过湿度对介电常数的影响从而影响电容的大小通过电压表现出来，建立起电压变化与湿度的关系从而起到湿度传感器的作用；结构：与电容传感器的结构答大体相同不同之处在于电容面板的面积应适当增大使测量灵敏度更好；设计时应考虑的因素还应包括测量误差，温度对测量的影响等
六：实验数据处理 由excle处理后得图线可知：系统灵敏度S=58.179 非线性误差δf=21.053/353=6.1% 实验八直流激励时霍尔式传感器位移特性实验 一、实验目的：了解霍尔式传感器原理与应用。 二、基本原理：霍尔式传感器是一种磁敏传感器，基于霍尔效应原理工作。 它将被测量的磁场变化（或以磁场为媒体）转换成电动势输出。 根据霍尔效应，霍尔电势UH=KHIB，当霍尔元件处在梯度磁场中 运动时，它就可以进行位移测量。图8-1 霍尔效应原理 三、需用器件与单元：霍尔传感器实验模板、霍尔传感器、直流源±4V、± 15Ｖ、测微头、数显单元。 四、实验步骤： 1、将霍尔传感器按图8-2 安装。霍尔传感器与实验模板的连接 按图8-3 进行。1、3 为电源±4Ｖ，2、4 为输出。图8-2 霍尔 传感器安装示意图 2、开启电源，调节测微头使霍尔片在磁钢中间位置再调节RW2 使数显表指示为零。

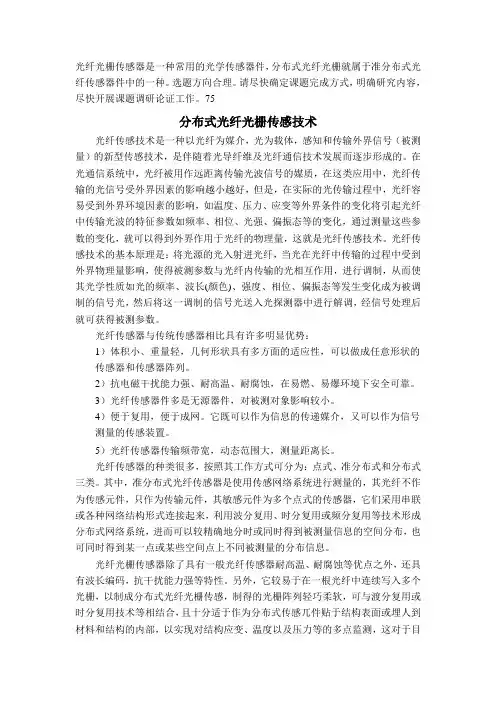

光纤光栅传感器是一种常用的光学传感器件，分布式光纤光栅就属于准分布式光纤传感器件中的一种。选题方向合理。请尽快确定课题完成方式，明确研究内容，尽快开展课题调研论证工作。75 分布式光纤光栅传感技术 光纤传感技术是一种以光纤为媒介，光为载体，感知和传输外界信号（被测量）的新型传感技术，是伴随着光导纤维及光纤通信技术发展而逐步形成的。在光通信系统中，光纤被用作远距离传输光波信号的媒质，在这类应用中，光纤传输的光信号受外界因素的影响越小越好，但是，在实际的光传输过程中，光纤容易受到外界环境因素的影响，如温度、压力、应变等外界条件的变化将引起光纤中传输光波的特征参数如频率、相位、光强、偏振态等的变化，通过测量这些参数的变化，就可以得到外界作用于光纤的物理量，这就是光纤传感技术。光纤传感技术的基本原理是：将光源的光入射进光纤，当光在光纤中传输的过程中受到外界物理量影响，使得被测参数与光纤内传输的光相互作用，进行调制，从而使其光学性质如光的频率、波长(颜色)、强度、相位、偏振态等发生变化成为被调制的信号光，然后将这一调制的信号光送入光探测器中进行解调，经信号处理后就可获得被测参数。 光纤传感器与传统传感器相比具有许多明显优势： 1）体积小、重量轻，几何形状具有多方面的适应性，可以做成任意形状的传感器和传感器阵列。 2）抗电磁干扰能力强、耐高温、耐腐蚀，在易燃、易爆环境下安全可靠。 3）光纤传感器件多是无源器件，对被测对象影响较小。 4）便于复用，便于成网。它既可以作为信息的传递媒介，又可以作为信号测量的传感装置。 5）光纤传感器传输频带宽，动态范围大，测量距离长。 光纤传感器的种类很多，按照其工作方式可分为：点式、准分布式和分布式三类。其中，准分布式光纤传感器是使用传感网络系统进行测量的，其光纤不作为传感元件，只作为传输元件，其敏感元件为多个点式的传感器，它们采用串联或各种网络结构形式连接起来，利用波分复用、时分复用或频分复用等技术形成分布式网络系统，进而可以较精确地分时或同时得到被测量信息的空间分布，也可同时得到某一点或某些空间点上不同被测量的分布信息。 光纤光栅传感器除了具有一般光纤传感器耐高温、耐腐蚀等优点之外，还具有波长编码，抗干扰能力强等特性。另外，它较易于在一根光纤中连续写入多个光栅，以制成分布式光纤光栅传感，制得的光栅阵列轻巧柔软，可与渡分复用或时分复用技术等相结合，且十分适于作为分布式传感兀件贴于结构表面或埋人到材料和结构的内部，以实现对结构应变、温度以及压力等的多点监测，这对于目
