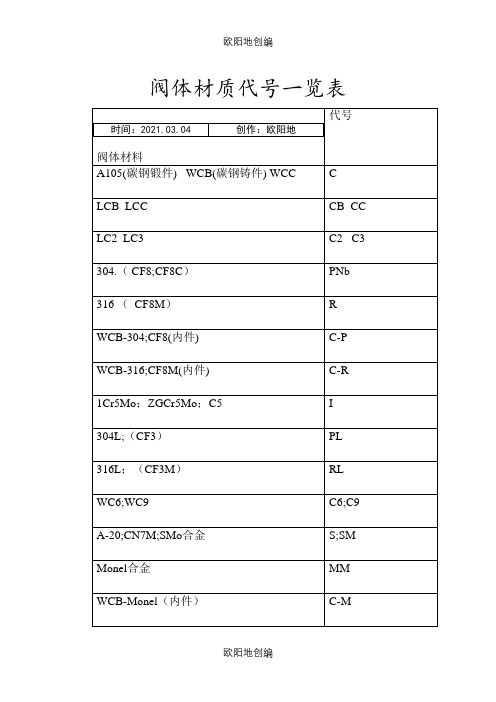

阀门材质代号
阀门一般是采用:灰铸铁HT250 Z
球墨铸铁QT400-18 Q
碳钢WCB C
CR13 系不锈钢304 H
铬钼钢1Cr5Mo I
可锻铸铁HTV350 K
铝合金Ｌ
铜及铜合金Ｔ
铬钼钒钢Ｔi
钛及钛合金：Ti
碳钢：C
Cr13 系不锈钢：H
铬钼钢：I
可锻铸铁：K
铝合金：L
18-8 系不锈钢：P
球墨铸铁：Q
Mo2Ti 系不锈钢：R
塑料：S
铜及铜合金：T
铬钼钒钢：V
灰铸铁：Z
常见的阀门材质介绍
发布者：阀门止回阀截止阀发布时间：2009-12-13 文章编号：29 点
击次数：86
选择阀门主要零件的材质，首先应考虑到工作介质的物理机能(温度、压力)和化学(侵蚀性)
等。同时，还应了解介质的清洁程度(有无固体颗粒)。除此之外，还要参照国；使用部分的
有关划定和要求。
很多种材料可以知足阀门在多种不同工况的使用要求。但是，准确、公道地选择阀门材
料，可以获得阀门最经济的使用寿命和最佳的机能。
阀门的材质，种类繁多，合用于各种不同工况。现把常用的壳体材质、内件材质和密封
材质先容如下。
阀门的型号命名及选型方法 阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。阀门型号的标准化对阀门的设计、选用、销售提供了方便。 当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。我国虽有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号的方法，各制造厂均按自己的需要制订编号方法。 一、阀门的型号编制方法： JB308-75《阀门型号编制方法》适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。它包括阀门的型号编制和阀门的命名。 1：阀门的型号编制 阀门型号由7个单元组成，其含义（即1单元表示类型代号；2单元表示传动方式代号；以此类推）又如以Q941F-16P为例 Q代表1单元（即阀门类型为球阀）；9代表2单元（即传动方式其中的电动方式）；4代表3单元（即连接方式其中的法兰连接）；1代表4单元阀门的结构形式；F代表5单元（即密封材料其中的聚四氟乙烯密封圈）；16代表6单元（即公称压力其中的一种，此示范为1.6MPa）；P代表7单元（此示范为不锈钢1cr18Ni9Ti 的材料）；型号编制如表1所示。 表1：
2：类型代号（即表1的1单元）：类型代号用汉语拼音字母表示。如表2所示： 表2： 注：低温（低于-40度）、保温（带加热套）和带波纹管的法门，抗硫的阀门，早类型代号前分别加汉语拼音字母D、B、W和K。 3：传动方式代号（即表1的2单元）：传动方式代号用阿拉伯数字表示。如表3所示： 表3：
阀门压力等级对照表 阀门公称压力系列 适用于阀门) Metric Equivalent Charts
In. 毫米DN 125 150 200 250 300 350 400 450 500 600 650 700 750 英寸In. 32 34 36 42 48 54 60 64 72 80 84 88 96 毫米DN 800 850 900 1050 1200 1350 1500 阀门型号编制方法 阀门型号编制方法主要参照JB 308-1975 标准，同时吸收了有关标准对型号编制的规 定。 这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、 安全阀、减压阀、疏水阀。 阀门的型号编制方法( JB 308-1975 ) 1 2 3 4 5 —— 6 7 阀体材料代号 公称压力数值 阀座密封面或衬里材料代号 结构形式代号 连接形式代号 传动方式代号
类型代号 1）类型代号用汉语拼音字母表示（阀门类型代号） 类型 代号类型代号类型代号类型代号 闸阀Z 球阀Q 旋塞阀X 减压阀Y 截止阀J 蝶阀 D 止回阀底阀H 疏水阀S 节流阀L 隔膜阀G 安全阀 A 注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母 “D ”、“ B”和“ W”。（2）传动方式代号用阿拉伯数字表示（阀门传动方式代号）传动方式 代号传动方式代号传动方式代号传动方式代号传动方式代号电磁动0 电-液动 2 圆柱齿轮 4 气动 6 气-液动8 电磁-液 动1 蜗轮 3 锥齿轮 5 液动 7 电动 9 注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 2.对于气动或液动，常开式用6K 、7K表示；常闭式用6B、7B 表示；气动带手动用6S 表示；防爆电动 用“ 9B ”表示。 3）连接形式代号用阿拉伯数字表示（阀门连接形式代号） 连接形式 代号连接形式代号连接形式代号连接形式代号
阀门型号标准 1．阀门的型号编制方法如下： 2．类型代号用汉语拼音字母表示，按表1的规定。 表1 注：低温(低于零下40摄氏度)、保温(带加热层)和带波纹管的阀门在类型代号前分别 加 “D"“B"和“W"汉语拼音字母。 3．传动方式代号用阿拉伯数字表示，按表2的规定。 表2 注：(1)手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。 (2)对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带 手动用6S表示，防爆电动用“9B"表示。蜗杆-T形螺母用3T表示。 4．连接形式代号用阿拉伯数字代号表示，按表3的规定。 表3
5．结构形式代号用阿拉伯数字表示，按表4~13的规定 表5 表6 表7
表8 表9 表10 表11
表12 表13 6．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。 7．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。 8．阀体材料代号用汉语拼音字母表示，按表15的规定。 表15
注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。 阀门型号和名称编制方法示例 例1：电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀： Z942W-1 直动楔式双闸板闸阀 例2：手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀： Q21F-40P 外螺纹球阀 例3：气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀： G6k41J-6 气动常开式衬胶隔膜阀 例4：液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀： D741X-2.5 液动碟阀 例5：电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540＇C下的工作压力为17MPa、阀体材料铬钼钒钢的截止阀： J961Y-P54170 电动焊接截止阀
阀门材质简介及代号 阀门的分类可以从功能、材质、结构、压力、口径、连接方式、传动方式来划分，通过阀门材质来划分是常见的一种分类方式。根据阀门阀体的材质，阀门可以分为金属阀门、非金属阀门和金属阀体衬里阀门。而金属阀门是最常见的阀门，也是用得最普遍的阀门。 金属阀门，是指阀门阀体等零件由金属材质制造的阀门，如铸铁截止阀、铸钢闸阀、铜球阀等。 常见的阀门材质有C碳钢，I1Cr5Mo铬钼钢，HCr13系不锈钢，K 锻铸铁，L铝合金，P0Cr18Ni9系不锈钢，PL00Cr19Ni10系不锈钢，Q球墨铸铁，R0Cr12Ni12Mo2系不锈钢，RL00Cr17Ni14Mo2系不锈钢，S塑料，T铜及铜合金，Ti钛及钛合金，V铬钼钒钢，Z灰铸铁。 以下罗列几种不锈钢阀门材质材料的代号、中文名称、适用介质和工作温度范围。 材料代 号 中文简称适用介质工作温度范围WCB 碳钢无腐蚀性应用，包括水，油和气温度范围：-30℃~425℃ LCB 低温碳钢- 低温应用，温度低至 -46℃，不能用于温度高于340℃的场合 LC3 3.5% 镍 钢 - 低温应用，温度低至 -101℃，不能用于温度 高于340℃的场合 WC6 1.25% 铬0.5% 钼钢 无腐蚀性应用，包括水、油和气 温度范围：-30℃至 593℃ WC9 2.25% 无腐蚀性应用，包括水、油和气温度范围：-30℃至
铬593℃ C5 5% 铬 0.5% 钼 轻度腐蚀性或侵蚀性应用及无 腐蚀性应用 温度范围：-30℃至 649℃ C12 9% 铬 1% 钼 轻度腐蚀性或侵蚀性应用及无 腐蚀性应用 温度范围：-30℃至 649℃ CA6NM 12% 铬 钢 腐蚀性应用 温度范围：-30℃至 482℃ CA15 12% 铬腐蚀性应用温度范围高达704℃ CF8M 316 不锈 钢 腐蚀性或超低温或高温无腐蚀 性应用 温度范围：-268℃至 649℃，温度425℃以 上要指定碳含量 0.04% 及以上 CF8C 347 不锈 钢 主要用于高温，腐蚀性应用 温度范围：-268℃至 649℃，温度540℃以 上要指定碳含量 0.04% 及以上 CF8 304 不锈 钢 腐蚀性或超低温或高温无腐蚀 性应用 温度范围：-268℃至 649℃，温度425℃以 上要指定碳含量 0.04% 及以上 CF3 304L 不 锈钢 腐蚀性或无腐蚀性应用温度范围高达425℃ CF3M 316L 不 锈钢 腐蚀性或无腐蚀性应用温度范围高达454℃ CN7M 合金钢具有很好的抗热硫酸腐蚀性能温度高达425℃ M35-1 蒙乃尔可焊接等级，具有很好的抗所有 普通有机酸和盐水腐蚀的性能， 也具有很高的抗大多数碱性溶 温度高达400℃
阀门材质对照表 中、日、德、英、美及国际标准规定的常用金属材料对照表 分类序 号 中国日本国际标准美国英国德国GB1220 GB1221 GB12228 GB12229 Gb12230 JIS ISO683/13 ISO683/16 ANSI ASTM Bs970 Bs1449 DIN17440 DIN17224 铸碳素钢合金钢1WCA G5151 SCPH1A216 WCA161Cr-430F GS-C25 2ZG230-450 WCB G5151 SCPH2 SC 410 A216 WCB 3WCC A216 WCC 4ZG20CrMo A217 Wc53100 B2 5G5151 SCPH21A217 Wc41504 621E 6ZG15CrMoV3100 B3 铸不锈钢7ZG00Cr18Ni10G5121 SCS19A A351 CF31504 304C12E 8ZGOCr18Ni9Ti G5121 SCS13A A351 CF81504 304C15E G-X6CrNiMo181 9CF3M G5121 SCS16A A351 CF3M1504 316C12E 10 ZGOCr18Ni12Mo2 Ti G5121 SCS14A A351 CF8M1504 316C16E 11CF8M G5121 SCS14A A744 CF-8 M 3100 316C16 12CF8C G5121 SCS21A351 CF8C1504 347C17E G-X7CrNiNb118 9 13CF8 G5121 SCS13A G5121 SCS13 A744 CF-83100 304C15G-X6CrNi189 14CF3G5121 SCS19A A744 CF-33100 304C12
标准阀门型号编制及表示方法
阀门型号编制方法,阀门型号表示方法,标准阀门型号编制说明
阀门型号编制方法 国家标准化管理委员会日前发布了《阀门型号编制方法》;由中国机械工业联合会提出，按照GB/T1.1-2009给出的规则起草，阀门型号编制方法由全国阀门标准化技术委员会(SAC/TC188)归口。 阀门型号编制方法规定了阀门的型号编制、阀门类型、驱动方式、连接形式、结构形式、密封面材料、压力和阀体材料代号和代号的表示方法。阀门型号编制方法适用于各类闸阀、截止阀、节流阀、蝶阀、球阀、隔膜阀、旋塞阀、止回阀、排污阀、柱塞阀、减压阀、疏水阀、安全阀的管道阀门产品。 阀门型号表示方法 当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂; 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要;目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂家可按自己的情况制订出编号方法。 阀门类型代号（表） 类型蝶阀安全阀隔膜阀球阀闸阀止回阀旋塞阀减压阀截止阀过滤器放料阀安全阀 代号D A G Q Z H X Y J GL FL A 二单元、阀门传动方式（代号）： 阀门传动方式代号（表） 传动方式电磁动电磁-液动电-液动蜗轮正齿轮伞齿轮气动液动气-液动电动手柄手轮 浮动球直通流道1 直通流道7 固定球 Y形三通流道2四通流道6
L形三通流道4T形三通流道8 T形三通流道5L形三通流道9 ——半球直通0 止回阀结构形式代号（表） 止回阀结构形式止回阀代号止回阀结构形式止回阀代号 升降式阀瓣直通流道1 旋启式阀瓣 单瓣结构4立式结构2多瓣结构5角式流道3双瓣结构6 ———蝶形止回式7 ⑤截止阀、节流阀和柱塞阀结构形式代号 截止阀结构形式代号（表） 截止阀结构形式截止阀代号截止阀结构形式截止阀代号 阀瓣非平衡式直通流道1 阀瓣平衡式 直通流道6 Z形流道2角式流道7三通流道3——角式流道4——直流流道5—— ⑥隔膜阀结构形式代号 隔膜阀结构形式代号（表） 隔膜阀结构形式隔膜阀代号隔膜阀结构形式隔膜阀代号 屋脊流道1直通流道6 直流流道5Y形角式流道8 ⑦旋塞阀结构形式代号 旋塞阀结构形式代号（表） 旋塞阀结构形式旋塞阀代号旋塞阀结构形式旋塞阀代号 填料密封直通流道3 油密封 直通流道7 T形三通流道4T形三通流道8
阀门材质与应用 WCB 碳钢 ASTM A216 无腐蚀性应用，包括水，油和气， 温度范围：-30oC至+425oC LCB 低温碳钢 ASTM A352 低温应用，温度低至-46oC 不能用于温度高于+340oC的场合 LC3 3.5%镍钢 ASTM A352 低温应用，温度低至-101oC 不能用于温度高于+340oC的场合 WC6 1.25%铬0.5%钼钢 ASTM A217 无腐蚀性应用，包括水，油和气， 温度范围：-30oC至+593oC WC9 2.25铬 ASTM A217 无腐蚀性应用，包括水，油等级WC9和气，温度范围：-30oC至+593oC C5 5%铬0.5%钼 ASTM A217 轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30oC至+649oC C12 9%铬1%钼 ASTM A217 轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30oC至+649oC
CA6NM(4) 12%铬钢 ASTM A487 腐蚀性应用， 温度范围：-30oC至+482oC CA15(4) 12%铬 ASTM A217 腐蚀性应用， 温度范围高达+704oC CF8M 3 16不锈钢 ASTM A351 腐蚀性或超低温或高温无腐蚀性应用， 温度范围：-268oC至+649oC， 温度+425oC以上要指定碳含量0.04%及以上 CF8C 347不锈钢 ASTM A351 主要用于高温，腐蚀性应用， 温度范围：-268oC至+649oC， 温度+540oC以上要指定碳含量0.04%及以上 CF8 304不锈钢 ASTM A351 腐蚀性或超低温或高温无腐蚀性应用， 温度范围：-268oC至+649oC， 温度+425oC以上要指定碳含量0.04%及以上 CF3 304L不锈钢 ASTM A351 腐蚀性或无腐蚀性应用， 温度范围高达+425oC CF3M 316L不锈钢 ASTM A351 腐蚀性或无腐蚀性应用， 温度范围高达+454oC
阀门压力等级对照表
阀门型号编制方法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。 这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。 阀门的型号编制方法（JB 308-1975） （1）类型代号用汉语拼音字母表示（阀门类型代号）
注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母“D”、“B”和“W”。 （2）传动方式代号用阿拉伯数字表示（阀门传动方式代号） 注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示； 气动带手动用6S表示；防爆电动用“9B”表示。 （3）连接形式代号用阿拉伯数字表示（阀门连接形式代号） 注：焊接包括对焊和承插焊。(4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）（4-2）截止阀和节流阀结构形式代号 (4-3)球阀结构形式代号 (4-4)蝶阀结构形式代号 (4-5)隔膜阀结构形式代号
(4-6)旋塞阀结构形式代号 (4-7)止回阀和底阀阀结构形式代号 (4-8)减压阀结构形式代号 (4-9)疏水阀结构形式代号 (4-10)安全阀结构形式代号
注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。 公称压力数值按JB 74-1994《管理附件公称压力试验压力和工作压力》的规定。 用于电站工业的阀门，当介质最高温度超过530℃时，按JB 74-1994第五条的规定标准工作压力。 1.阀门类型根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀门的设计制造标准。
阀门型号编制方法、阀门编号说明、阀门命名 2007-5-15 07:09 阀门型号编制方法、阀门编号说明 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。 当阀门还具有其他功能作用或带有其他特异结构时，在阀门类型代号前再加注一个汉语拼音字母，按下表的规定。
二单元：传动方式 安全阀、减压阀、疏水阀、手轮直接连接阀杆操作结构形式的阀门，本代号省略，不表示； 对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示；防爆电动装置的阀门用9B表示。 三单元：连接型式 四单元：结构型式 阀门结构形式用阿拉伯数字表示，按下表规定。 闸阀结构形式代号
截止阀、节流阀和柱塞阀结构形式代号 球阀结构形式代号 蝶阀结构形式代号 隔膜阀结构形式代号
旋塞阀结构形式代号 止回阀结构形式代号 安全阀结构形式代号 减压阀结构形式代号 蒸汽疏水阀结构形式代号
排污阀结构形式代号 五单元：密封副材料 六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍
举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢 阀门的命名 阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略： (1) 连接形式中：“法兰”。 (2) 结构形式中： a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”； b：截止阀和节流阀的“直通式”； c：球阀的“浮动”和“直通式”； d：蝶阀的“垂直板式”； e：隔膜阀的“屋脊式”； f：旋塞阀的“填料”和“直通式”； g：止回阀的“直通式”和“单瓣式”； h：安全阀的“不封闭”。 (3) 阀座密封面材料中的材料名称。 本文转自：阀门网.com
阀门压力等级对照表 阀门, 等级, 压力,对照表
阀门型号编制方法 阀门型号编制方法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。 这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、 安全阀、减压阀、疏水阀。 阀门的型号编制方法（JB 308-1975） （1）类型代号用汉语拼音字母表示（阀门类型代号）
注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母 “D”、“B”和“W”。 （2）传动方式代号用阿拉伯数字表示（阀门传动方式代号） 注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示； 气动带手动用6S表示；防爆电动 用“9B”表示。 （3）连接形式代号用阿拉伯数字表示（阀门连接形式代号） 注：焊接包括对焊和承插焊。 (4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）（4-2） 截止阀和节流阀结构形式代号
(4-3)球阀结构形式代号(4-4)蝶阀结构形式代号(4-5)隔膜阀结构形式代号 (4-6)旋塞阀结构形式代号(4-7)止回阀和底阀阀结构形式代号(4-8)减压阀结构形式代号 (4-9)疏水阀结构形式代号 (4-10)安全阀结构形式代号
注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。 公称压力数值按JB 74-1994《管理附件公称压力试验压力和工作压力》的规定。用于电站工业的 阀门，当介质最高温 度超过530℃时，按JB 74-1994第五条的规定标准工作压力。 1.阀门类型 根据管路系统设计的需要或阀门的作用、功能和安装位置等选定阀类，并应核对阀
阀门常用标准代号 阀门常用美国及日本有关标准编号及名称:一、美国有关标准 ANSI B16.5 钢法兰和法兰管件 ANSI B16.10 铁、钢制阀门的结构长度 ANSI B16.11 承口焊连接和螺纹连接的锻钢管件 ANSI B16.20 钢管法兰用环形垫圈和槽 ANSI B16.25 对焊连接端部 ANSI B16.34 钢制阀门 ASTM A105 碳钢锻件 ASTM A126 阀门、法兰和管件用灰铸铁件 ASTM A182 锻制和轧制合金钢部件 ASTM A193 合金钢螺栓 ASTM A194 碳钢和合金钢螺母 ASTM A216 碳钢铸件 ASTM A217 合金钢铸件 ASTM A232 阀门用铬钒合金弹簧钢丝的质量标准 ASTM A276 不锈耐热钢棒型材 ASTM A320 低温合金钢螺栓 ASTM A350 管道用碳素钢、低合金钢锻件 ASTM A351 不锈钢铸件 ASTM A352 低温碳钢和合金钢铸件 ASTM A479 合金钢棒材和型材 ASTM A488 铸件焊补程序的合格条件 ASTM A540 特殊合金钢螺栓 MSS SP25 阀门、管件、法兰与管接头的标志 MSS SP53 阀门、法兰、管接头与其它管件等铸钢件的质量标准 MSS SP53 阀门、法兰、管接头与其它管件等铸钢件的射线检查标准 MSS SP55 阀门、法兰、管接头等铸钢件外观的目视检查 API 6D 管线阀门规范 API 526 石油精炼工业用钢制法兰连接的安全阀 API 527 金属对金属密封面安全阀的一般要求 API 528 安全阀铭牌标准
API 598 法兰连接的铁制闸阀 API 600 法兰或对时连接的钢制闸阀 API 602 带缩口的小口径紧凑型碳钢闸阀 二、日本有关标准 JIS B2001 阀门的公称通径和内径 JIS B2002 阀门的结构长度 JIS B2201 铁、钢制法兰的压力等级 JIS B2202 管法兰用垫片的允许误差 JIS B2203 管法兰尺寸的允许误差 JIS B2210 铁、钢制管法兰的尺寸标准 JIS B2010 青铜阀门 JIS B2031 0.5MPa铸铁法兰明焊闸阀 JIS B2041 1MPa铸铁法兰截止阀 JIS B2043 1MPa铸铁法兰暗焊闸阀 JIS B2044 1MPa铸铁法兰明焊闸阀 JIS B2045 1MPa铸铁法兰旋启式止回阀 JIS B2071 1MPa铸钢法兰截止阀 JIS B2073 1MPa铸钢法兰明焊闸阀 JIS B2074 1MPa铸钢法兰旋启式止回阀 JIS B2081 2MPa铸钢法兰截止阀 JIS B2083 2MPa铸钢法兰明焊闸阀 JIS B2084 2MPa铸钢法兰旋启式止回阀 JIS B8210 蒸汽和气体用弹簧安全阀 JIS B8225 安全阀排放系数的测定方法 JIS 2212 10Kg/m2 铸钢、铸铁制管法兰的标准尺寸JIS 2214 20Kg/CM2 铸钢、铸铁制管法兰的标准尺
阀门型号表示含义 阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。阀门型号的标准化对阀门的设计、选用、经销，提供了方便。当今阀门的类型和材料种类越来越多，阀门型号的编制也愈来愈复杂。我国虽然有阀门型号编制的统一标准，但逐渐不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。 拼音字母，按下表的规定。 二单元：传动方式 示； 对于气动或液动机构操作的阀门：常开式用6K、7K表示；常闭式用6B、7B表示； 防爆电动装置的阀门用9B表示。
三单元：连接型式 四单元：结构型式 阀门结构形式用阿拉伯数字表示，按下表规定。闸阀结构形式代号 截止阀、节流阀和柱塞阀结构形式代号 球阀结构形式代号
隔膜阀结构形式代号 旋塞阀结构形式代号 止回阀结构形式代号 安全阀结构形式代号
蒸汽疏水阀结构形式代号 排污阀结构形式代号 五单元：密封副材料 六单元：公称压力数值用阿拉伯数字直接表示，它是MPa的10倍
灰铸铁底压阀和钢制中压省略此项 举例：Z543H-16C 伞齿轮传动法兰连接平板闸阀，公称压力1.6MPa，阀体材料为碳钢 阀门的命名 阀门的名称按传动方式、连接形式、结构形式、衬里材料和类型命名。但下面内容在命名中均予省略： (1) 连接形式中：“法兰”。 (2) 结构形式中： a：闸阀的“明杆”、“弹性”、“刚性”和“单闸板”； b：截止阀和节流阀的“直通式”； c：球阀的“浮动”和“直通式”； d：蝶阀的“垂直板式”； e：隔膜阀的“屋脊式”； f：旋塞阀的“填料”和“直通式”； g：止回阀的“直通式”和“单瓣式”； h：安全阀的“不封闭”。 Z941H25C电动法兰闸阀DN300。Z941H/W/Y-16C/P电动闸阀型号选型： 阀门类型代号：Z表示闸阀； 连接方式代号：4表示法兰式； 结构形式代号：1表示楔式闸板； 密封面材料代号：W表示阀体直接加工、H表示不锈钢； 阀体压力代号：16表示压力十六公斤； 阀体材质代号：C表示碳钢、P表示304不锈钢。 电动闸阀相关型号： Z941H-16C、Z941W-16P、Z941H-25C、Z941W-25P、Z941H-40C、Z941W-40P、Z941H-64C Z941H/W/Y-16C/P电动闸阀用途范围：
通用阀门型号及代号 （一）、通用阀门：所有阀门型号都有下面七个单元组成： 1 2 3 4 5 --- 6 7 1、阀门类型代号： Z 闸阀J截止阀L节流阀H止回阀和底阀Q球阀X旋塞阀D蝶阀A安全阀S 蒸汽疏水阀Y减压阀G隔膜阀 2、传动方式代号： 0电磁动1电磁-液动2电-液动3蜗轮（蜗杆）4正齿轮 5.锥齿轮6气动7液动8气-液动9电动若为手动则省略 3、连接方式代号： 1内螺纹2外螺纹4法兰式6焊接式7对夹式8卡箍9卡套 4、结构形式代号 闸阀：0楔式弹性闸板1楔式单闸板2楔式双闸板 3平行式单闸板4平行式双闸板 截止阀：1直通式4角式5直流式 止回阀：1直通式2升降立式3旋启单瓣式6旋启单瓣式 球阀：1浮球直通式7固定直通式 5、密封面材质代号 H合金钢Y硬质合金F氟塑料T铜合金P渗硼钢X橡胶N尼龙塑料B锡基轴承合金（巴氏合金）Q衬铅J衬胶C、P 陶瓷、渗硼钢W本体材质( 碳化钨硬质合金) 6、公称压力代号：用阿拉伯数字表示，其数值是以兆帕为单位的10倍。如：16则代表1.6MPa 7、阀体材料代号：阀体材料代号用汉语拼音字母表示。PN≤1.6MPa的铸铁和PN≥2.5MPa的碳素钢阀体省略本代号。 8、阀体材质代号 T铜及铜合金C碳素钢P 18-8系不绣钢H Cr13系不锈钢Q球墨铸铁Z灰铸铁K 可断铸铁L铝合金 9、示例：（DN表示口颈） Z41Y-16C DN400 闸阀，手动，法兰连接，平行式双闸板，硬质合金密封面，公称压力16公斤，阀体材质为铸钢口径400 J11T-16K DN40 截止阀，手动，内螺纹连接，直通式，铜合金密封面，公称压力16公斤，阀体材质为可锻铸铁口径40 H41W-10T DN150 止回阀，手动，法兰连接，全（密封面与阀体都为铜），公称压力10公斤，口径150 D941X—16C DN450 软密封蝶阀，电动，法兰连接，直通式，橡胶密封面，公称压力为16公斤，阀体材质为铸钢，口径450 （二）双偏心半球阀 类型表示方法：阀门型号都有下面七个单元组成： 1 2 3 4 5 --- 6 7 1、BQ双偏心半球阀 2、传动方式代号： 3蜗轮5伞齿轮6气动9电动 3、连接方式代号： 4法兰式6焊接式
WCB 碳钢 ASTM A216 无腐蚀性应用，包括水，油和气， 温度范围：-30oC至+425oC LCB 低温碳钢 ASTM A352 低温应用，温度低至-46oC 不能用于温度高于+340oC的场合 LC3 3.5%镍钢 ASTM A352 低温应用，温度低至-101oC 不能用于温度高于+340oC的场合 WC6 1.25%铬0.5%钼钢 ASTM A217 无腐蚀性应用，包括水，油和气， 温度范围：-30oC至+593oC WC9 2.25铬 ASTM A217 无腐蚀性应用，包括水，油等级WC9和气，温度范围：-30oC至+593oC C5 5%铬0.5%钼 ASTM A217 轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30oC至+649oC
C12 9%铬1%钼 ASTM A217 轻度腐蚀性或侵蚀性应用及无腐蚀性应用，温度范围：-30oC至+649oC CA6NM(4) 12%铬钢 ASTM A487 腐蚀性应用， 温度范围：-30oC至+482oC CA15(4) 12%铬 ASTM A217 腐蚀性应用， 温度范围高达+704oC CF8M 3 16不锈钢 ASTM A351 腐蚀性或超低温或高温无腐蚀性应用， 温度范围：-268oC至+649oC， 温度+425oC以上要指定碳含量0.04%及以上CF8C 347不锈钢 ASTM A351 主要用于高温，腐蚀性应用， 温度范围：-268oC至+649oC， 温度+540oC以上要指定碳含量0.04%及以上CF8 304不锈钢 ASTM A351
腐蚀性或超低温或高温无腐蚀性应用， 温度范围：-268oC至+649oC， 温度+425oC以上要指定碳含量0.04%及以上 CF3 304L不锈钢 ASTM A351 腐蚀性或无腐蚀性应用， 温度范围高达+425oC CF3M 316L不锈钢 ASTM A351 腐蚀性或无腐蚀性应用， 温度范围高达+454oC CN7M 合金钢 ASTM A351 具有很好的抗热硫酸腐蚀性能， 温度高达+425oC M35-1 蒙乃尔 ASTM A494 可焊接等级。具有很好的抗所有普通有机酸和盐水腐蚀的性能。也具有很高的抗大多数碱性溶液腐蚀的性能，温度高达+400oC N7M 哈斯特镍合金B ASTM A494 特别适用于处理器各种浓度和温度的氢氟酸。 具有很好的抗硫酸和磷酸腐蚀的性能，温度
阀门标准对照表中国阀门标准 标准标准名称 GB12220－89 通用阀门标志 GB12221－89 法兰连接金属阀门结构长度 GB12222－89 多回转阀门驱动装置的连接 GB12223－89 部分回转阀门驱动装置的连接 GB12224－89 钢制阀门一般要求 GB12225－89 通用阀门铜合金铸件技术条件 GB12226－89 通用阀门灰铸铁件技术条件
GB12227－89 通用阀门球墨铸铁件技术条件 GB12228－89 通用阀门碳素钢锻件技术条件 GB12229－89 通用阀门碳素钢铸件技术条件 GB12230－89 通用阀门奥氏体钢铸件技术条件 GB12232－89 通用阀门法兰连接铁制闸阀 GB12233－89 通用阀门铁制截止阀与升降式止回阀 GB12234－89 通用阀门法兰和对焊焊连接铜制闸阀 GB12235－89 通用阀门法兰连接钢制截止阀和升降式止回阀GB12236－89 通用阀门钢制旋启式止回阀 GB12237－89 通用阀门法兰和对焊连接钢制球阀 GB12238－89 通用阀门法兰和对夹连接蝶阀
GB12239－89 通用阀门隔膜阀 GB12240－89 通用阀门铁制旋塞阀GB12241－89 安全阀一般要求 GB12242－89 安全阀性能试验方法GB12243－89 弹簧直接载荷式安全阀GB12244－89 减压阀一般要求 GB12245－89 减压阀性能试验方法GB12246－89 先导式减压阀 GB12247－89 蒸汽疏水阀分类 GB12248－89 蒸汽疏水阀术语 GB12249－89 蒸汽疏水阀标志
GB12250－89 蒸汽疏水阀结构长度 GB12251－89 蒸汽疏水阀试验方法 GB/T13927-92 通用阀门压力试验 GB/T13932-92 通用阀门铁制旋启式止回阀 GB/T15185-94 铁制和铜制球阀 GB/T15188.1-94 阀门的结构长度对焊连接阀门GB/T15188.2-94 阀门的结构长度对夹连接阀门GB/T15188.3-94 阀门的结构长度内螺纹连接阀门GB/T15188.3-94 阀门的结构长度外螺纹连接阀门JB93-91 手柄 JB94-91 扳手
1. 闸阀 闸阀也叫闸板阀, 是一种广泛使用的阀门。它的闭合原理是闸板密封面与阀座密封面高度光洁、平整一致, 相互贴合, 可阻止介质流过, 并依靠顶模、弹簧或闸板的模形, 来增强密封效果。它在管路中主要起切断作用。 它的优点是 : 流体阻力小, 启闭省劲, 可以在介质双向流动的情况下使用, 没有方向性, 全开时密封面不易冲蚀, 结构长度短, 不仅适合做小阀门, 而且适合做大阀门。 闸阀按阀杆螺纹分两类 , 一是明杆式 , 二是暗杆式。按闸板构造分 , 也分两类 , 一是平行 , 二是模式。 2. 截止阀 截止阀, 也叫截门, 是使用最广泛的一种阀门, 它之所以广受欢迎, 是由于开闭过程中密封面之间摩擦力小, 比较耐用, 开启高度不大, 制造容易, 维修方便, 不仅适用于中低压, 而且适用于高压。 它的闭合原理是, 依靠阀杠压力, 使阀瓣密封面与阀座密封面紧密贴合, 阻止介质流通。 截止阀只许介质单向流动, 安装时有方向性。它的结构长度大于闸阀, 同时流体阻力大, 长期运行时, 密封可靠性不强。 截止阀分为三类: 直通式、直角式及直流式斜截止阀。
3. 蝶阀 蝶阀也叫蝴蝶阀, 顾名思义, 它的关键性部件好似蝴蝶迎风, 自由回旋。 蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。 蝶阀具有轻巧的特点, 比其他阀门要节省材料, 结构简单, 开闭迅速, 切断和节流都能用, 流体阻力小, 操作省力。蝶阀, 可以做成很大口径。能够使用蝶阀的地方, 最好不要使闸阀, 因为蝶阀比闸阀经济, 而且调节性好。目前, 蝶阀在热水管路得到广泛的使用。 4. 球阀 球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便, 体积小, 可以做成很
第三节阀门的型号编制方法 一、阀门的型号 阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。 由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。 阀门型号的组成由七个单元顺序组成（见下表） 1．阀门的类型代号 表 2．传动方式代号用阿拉伯数字表示，按表1—2的规定 注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 ②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S 表示。
防爆电动用“9B”表示。 3．连接形式代号用阿拉伯数字表示，按表1—3的规定 注：焊接包括对焊和承插焊 4．结构形式代号用阿拉伯数字表示1—4~13 表1—8
注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。
6．阀座密封面或衬里材料代号用汉语拼音字母表示，按表1—14的规定。 注：由阀体直接加工的阀座密封面材料代号用“W”表示；当阀座和阀瓣（闸板）密封面材料不同时， 用低硬度材料代号表示（隔膜阀除外）。 8．阀体材料代号用汉语拼音字母表示，按表1—15的规定 注：PN≤1.0MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体，省略本代号。 2．传动方式代号用阿拉伯数字表示，按表1—2的规定
注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 ②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S 表示。 防爆电动用“9B”表示。 3．连接形式代号用阿拉伯数字表示，按表1—3的规定 注：焊接包括对焊和承插焊 4．结构形式代号用阿拉伯数字表示1—4~13
[推荐]阀门压力等级对照表 阀门, 等级, 压力,对照表 希望对各位海友能有所帮助。 磅级Class 150 300 400 600 900 1500 2500 公称压力MPa 0.6MPa 1.0MPa 1.6MPa 2.0MPa 2.5MPa 4.0MPa 5.0MPa 6.4MPa 10.0MPa 15.0MPa 25.0MPa 42.0MPa 公称压力PN PN6 PN10 PN16 PN20 PN25 PN40 PN50 PN64 PN100 PN150 PN250 PN420 0.05(0.5) 0.1(1.0) 0.25(2.5) 0.4(4.0) 0.6(6.0) 0.8(8.0) 1.0(10.0) 1.6(16.0) 2.0(20.0) 2.5(25.0) 4.0(40.0) 5.0(50.0) 6.3(63.3) 10.0(100.0) 15.0(150.0) 16.0(160.0) 20.0(200.0) 25.0(250.0) 28.0(280.0) 32.0(320.0) 42.0(420.0) 50.0(500.0) 63.0(630.0) 80.0(800.0) 100.0(1000.0) 125.0(1250.0) 160.0(1600.0) 200.0(2000.0) 250.0(2500.0) 335.0(3350.0) 公称通径Size 英 寸 In. 1/8 1/4 3/8 1/2 3/4 1 11/4 11/2 2 21/2 3 31/2 4 毫 米 DN 4 6 10 1 5 20 25 32 40 50 65 80 90 100 英 5 6 8 10 12 14 16 18 20 24 26 28 30
附件十二：阀门编号规定 本阀门规定不包括液压控制阀门、气动阀门和电动阀门的电驱动装置。阀门的设计、制造、检验应符合ASME B16.34《法兰端、螺纹端和焊接端阀门》。 1.阀门设计、制造要求以及结构长度、检验要求见下表 阀门连接端：法兰尺寸: HG/T 20615-2009 HG/T20623B-2009 承插口尺寸: GB/T 14383-2008 螺纹端尺寸: GB/T 14383-2008 阀门对焊端（坡口）执行标准：GB 50316-2000(2008版)、GB50236-2011。 对焊端接管尺寸执行标准：HG/T20553-2011 Ia系列低温碳钢阀门法兰连接端尺寸:ASME B16.5 ASME B16.47B 低温碳钢阀门对焊端接管尺寸执行标准：ASME B36.10M 2.阀门编号执行以下规定 阀门编号（订货号）由9个（组）数字（字母）组成，它规定了阀门的类型、压力等级、 阀体材料、连接方式以及内件材料。 阀门编号：X X X X XXX X X – X X 1 2 3 4 5 6 7 8 9
其中: 1单元：表示阀门类型 2单元：表示阀门结构型式 若为栓接阀盖（B.B）、轭式明杆外螺纹（0S&Y）支架式可省略，压力自紧密封阀盖用P表示。 3 单元：表示压力等级
4 单元：表示阀门连接方式 5 单元：表示阀门内件材料代号5.1 闸阀、截止阀、止回阀
5.2 蝶阀 5.3 球阀
5.4 旋塞阀 6 单元：表示阀体材料（括号外的材料牌号为铸钢、括号内的材料牌号为锻钢）
7单元：阀门填料、垫片对应表如下： (闸阀、截止阀、球阀、蝶阀对应填料、垫片；止回阀对应垫片) 8单元： 对于低温阀门：工况0∽-45℃：S; 工况-46∽-70℃：D; 工况-71∽-196℃：K S、D 、K表示低温阀门在低温下各温度区间对阀杆的加长长度要求（根据相应标准并结合项目地区实际情况）、制造技术要求和检验要求。 低温阀门应遵照低温阀门技术条件JB/T7749-95,特别要指出： （1）工况为0∽-45℃的低温碳钢阀门要用干冰对所有零部件材料进行100%冷处理，这主要是为了材料在低温下进行冷缩变形。 工况为-46∽-196℃的不锈钢阀门要求按JB/T7749-95中 5.7条款将阀门各零部件100%进行深冷处理，防止材料的相变及体积变化。 （2）相同铸造条件，按每一熔炼炉次，每五个或不足五个的各抽取一个进行RT 检查,不合格时其余件应全部检查。 （3）低温不锈钢阀门材料按规范做-196℃下的低温冲击试验，低温碳钢阀门材料按规范做-45℃下的低温冲击试验。 （4）组装后的低温阀门的低温试验:以检验阀门在低温下的开启、关闭性能、密封性能等。 对于工况为-71∽-196℃的阀门要求按JB/T7749-95中6 条款进行100%逐个低温试
阀门压力等级对照表, , ,
阀门型号编制方法 阀门型号编制方法主要参照JB 308-1975标准，同时吸收了有关标准对型号编制的规定。 这一编制方法适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、 安全阀、减压阀、疏水阀。 阀门的型号编制方法（JB 308-1975）
（1）类型代号用汉语拼音字母表示（阀门类型代号） 注：低温（低于-40℃）、保温（带加热套）和带波纹管的阀门，在类型代号前分别加汉语拼音字母 “D”、“B”和“W”。 （2）传动方式代号用阿拉伯数字表示（阀门传动方式代号） 注：1.手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。 2.对于气动或液动，常开式用6K、7K表示；常闭式用6B、7B表示； 气动带手动用6S表示；防爆电动 用“9B”表示。 （3）连接形式代号用阿拉伯数字表示（阀门连接形式代号）
注：焊接包括对焊和承插焊。 (4-1）结构形式代号用阿拉伯数字表示（闸阀结构形式代号）（4-2） 截止阀和节流阀结构形式代号 (4-3)球阀结构形式代号(4-4)蝶阀结构形式代号(4-5)隔膜阀结构形式代号 (4-6)旋塞阀结构形式代号(4-7)止回阀和底阀阀结构形式代号(4-8)减压阀结构形式代号 (4-9)疏水阀结构形式代号
(4-10)安全阀结构形式代号 注：杠杆式安全阀在类型代号前加“G”汉语拼音字母。 公称压力数值按JB 74-1994《管理附件公称压力试验压力和工作压力》的规定。用于电站工业的 阀门，当介质最高温 度超过530℃时，按JB 74-1994第五条的规定标准工作压力。
