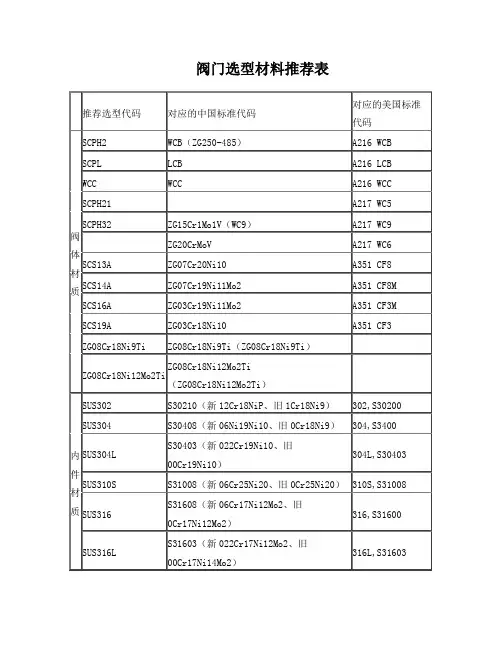

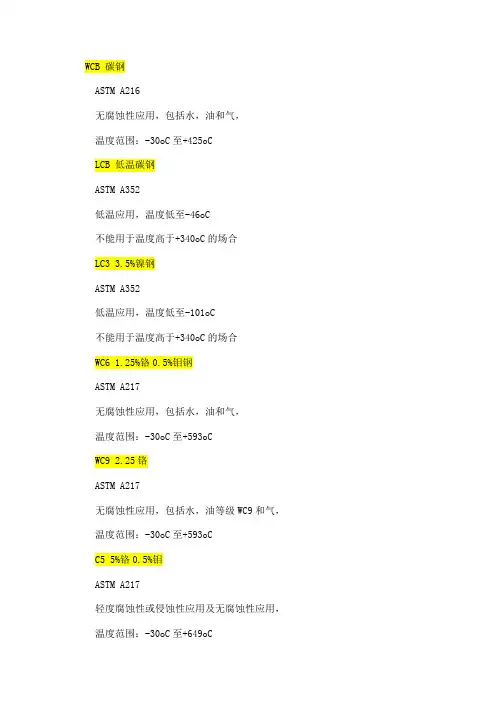

阀门选型材料推荐表
阀门的型号命名及选型方法 阀门型号通常应表示出阀门类型、驱动方式、连接形式、结构特点、密封面材料、阀体材料和公称压力等要素。阀门型号的标准化对阀门的设计、选用、销售提供了方便。 当今阀门的类型和材料越来越多，阀门的型号编制也愈来愈复杂。我国虽有阀门型号编制的统一标准，但愈来愈不能适应阀门工业发展的需要。目前，阀门制造厂一般采用统一编号方法；凡不能采用统一编号的方法，各制造厂均按自己的需要制订编号方法。 一、阀门的型号编制方法： JB308-75《阀门型号编制方法》适用于工业管道用闸阀、节流阀、球阀、蝶阀、隔膜阀、柱塞阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀。它包括阀门的型号编制和阀门的命名。 1：阀门的型号编制 阀门型号由7个单元组成，其含义（即1单元表示类型代号；2单元表示传动方式代号；以此类推）又如以Q941F-16P为例 Q代表1单元（即阀门类型为球阀）；9代表2单元（即传动方式其中的电动方式）；4代表3单元（即连接方式其中的法兰连接）；1代表4单元阀门的结构形式；F代表5单元（即密封材料其中的聚四氟乙烯密封圈）；16代表6单元（即公称压力其中的一种，此示范为1.6MPa）；P代表7单元（此示范为不锈钢1cr18Ni9Ti 的材料）；型号编制如表1所示。 表1：
2：类型代号（即表1的1单元）：类型代号用汉语拼音字母表示。如表2所示： 表2： 注：低温（低于-40度）、保温（带加热套）和带波纹管的法门，抗硫的阀门，早类型代号前分别加汉语拼音字母D、B、W和K。 3：传动方式代号（即表1的2单元）：传动方式代号用阿拉伯数字表示。如表3所示： 表3：
A、铜制阀门（公称压力） 适用于公称直径DN≤50的管道系统，其中 1、给水系统（冷水系统、热水系统、中水系统） 1）管径≤DN25的管道上：若有调节流量要求时，选用铜截止阀；否则，选用铜闸阀； 2）管径DN 32≤DN≤DN50的管道上：铜闸阀。 2、消防水系统（包括消火栓系统、喷洒系统、消防水泡系统）： 1）管径≤DN50的管道上：铜闸阀。 3、空调水系统: 1）管径DN≤25的管道上（连接风机盘管的支管）：铜闸阀或铜球阀； 2）管径32≤DN≤50的管道上：采用铜闸阀； 3）风机盘管进出水处：不锈钢波纹连接管。 4、采暖系统： 1）管径≤DN25的管道上：若有调节流量要求时，选用铜截止阀；否则，选用铜闸阀； 2）管径DN≤50的管道上：铜闸阀； 3）采暖入户小室采用黄铜锁闭闸阀。 5、蒸汽系统 1）管径DN≤50的管道上铜截止阀。 B、钢制阀门（球墨铸铁或铸钢类） 适用于公称直径DN≥65的管道系统，其中 一）公称压力钢制阀门 1、给水系统（生活冷水系统、中水系统）： 1)泵房外管道上：暗杆式弹性座封闸阀；
2)泵房内管道上: 明杆式弹性座封闸阀； 3)生活水箱补水处：100X遥控浮球阀； 4)水泵出水端：300X缓闭止回阀； 5)水泵进水端：Y型过滤器； 6)生活水泵进出水处：不锈钢软接头； 7)中水水泵进出水处：橡胶软接头； 8)分区供水需减压时，选用200X减压阀； 9)市政给水接驳处水表附近：倒流防止器。 2、生活热水系统 锅炉房及换热器一次水侧： 1）热水锅炉进出水管道的第一个阀门：球墨铸铁截止阀； 2)循环水泵进出水处：不锈钢软接头； 3)循环水泵出水端的止回阀可根据设计要求进行选定。 4)热水管道上：法兰式硬密封蝶阀； 换热器二次水侧： 同给水系统； 3、排水系统 1）污水泵出水处：橡胶瓣止回阀+明杆式弹性座封闸阀。 4、消防水系统（包括消火栓系统、喷洒系统、消防水泡系统） 1)泵房外消防管道上：中心线对夹式软密封蝶阀； 2)泵房内、水泵出水端：中心线法兰式软密封蝶阀；泵房内、水泵进水端：明杆式弹性座封闸阀； 3)消防水池补水处：100X遥控浮球阀； 4)分区供水需减压时，选用200X减压阀；
筑龙网 W W W .Z H U L O N G .C O M 阀门 蝶阀 蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。 蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。 采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。 如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。 常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上。 阀门的强度性能是指阀门承受介质压力的能力。阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。 球阀 球阀是由旋塞阀演变而来。它具有相同的旋转90度提动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球面和通道口的比例应该是这样的，即当球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。 球阀只需要用旋转90度的操作和很小的转动力矩就能关闭严密。完全平等
各类阀门选型步骤与依据方法 1、阀门的定义： 阀门是流体管路的控制装置，在石油化工生产过程中发挥着重要作用。主要具备几大作用：接通和截断介质；防止介质倒流；调节介质压力、流量；分离、混合或分配介质；防止介质压力超过规定数值，保证管道或设备安全运行。 2、阀门的分类： 按用途和作用分类： 截断类：主要用于截断或接通介质流。如闸阀、截止阀、球阀、碟阀、旋塞阀、隔膜阀止回类：用于阻止介质倒流。包括各种结构的止回阀。 调节类：调节介质的压力和流量如减压阀、调压阀、节流阀 安全类：在介质压力超过规定值时，用来排放多余的介质，保证管路系统及设备安全。 分配类：改变介质流向、分配介质，如三通旋塞、分配阀、滑阀等 特殊用途：如疏水阀、放空阀、排污阀等 按压力分类： 真空阀——工作压力低于标准大气压的阀门。 低压阀——公称压力PN 小于1.6MPa的阀门。 中压阀——公称压力PN 2.5~6.4MPa的阀门。 高压阀——公称压力PN10.0~80.0MPa的阀门。 超高压阀——公称压力PN大于100MPa的阀门。 按介质工作温度分类： 高温阀——t 大于450℃的阀门。 中温阀——120 ℃小于t 小于450 ℃的阀门。 常温阀——-40 ℃小于t 小于120 ℃的阀门。 低温阀——-100 ℃小于t 小于-40 ℃的阀门。 超低温阀——t 小于-100 ℃的阀门。 按阀体材料分类： 非金属阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门 金属材料阀门：如铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门及铜合金阀门等。 按公称通径分 小口径阀门：公称通径DN<40mm的阀门。 中口径阀门：公称通径DN50~300mm的阀门。 大口径阀门：公称通径DN350~1200mm的阀门。 特大口径阀门：公称通径DN≥1400mm的阀门 按与管道连接方式分可分为： 法兰连接阀门：阀体带有法兰，与管道采用法兰连接的阀门。
阀门选型及其注意事项 任意开度的控制阀和两位式开关阀在过程生产中使用很广，温度、压力、流量、液位、压差的控制和部分生产过程的实现，几乎都是通过控制阀来控制的。控制阀的性能对生产效率、产品质量、生产的安全性和连续性、环境保护等都起着决定性的作用。 安徽淮化集团有限公司新建的年产18万吨合成氨、30万吨尿素工程中使用了大量的控制阀，这些控制阀在开箱检查、安装和使用过程中，出现了不少问题，后来虽然都已解决，但是浪费了资金和时间，也花费了很多精力。其实，有很多问题，只要有关工程技术人员在设计选型、采购过程中加以注意，是完全可以避免的。 要保证控制阀拥有可靠的质量，自控系统设计人员应依据其应用场所及生产工艺对控制阀的要求进行选型，所选择的控制阀应能满足生产需要，性能适中。本文对在控制阀的采购选型中应注意的细节问题提出一些建议。 一以招标的方式采购控制阀 为采购到高性能价格比的控制阀，建议尽可能地采用招标的方式。招标采购有时是贷款提供方的要求，适合大批量的仪表采购。招标采购可以节约资金，确保产品质量，有利于工程进度，但对参与评标过程的专业工程技术人员的专业知识的广泛性、深入性有较高的要求；同时，应协调好仪表、控制、工艺、设备、管道、电气等各个专业之间的分工合作，这一点极为重要。 1. 做好招标前的准备工作 招标前的准备工作至关重要，企业的分管负责人应予以足够的重视，应做到：(1)选拔技术骨干，组成一个专业部门并指定负责人，进行有关知识的强化培训、职业道德及规章制度的教育，同时制订工作制度、处罚措施、评标工作细则。(2)有重点地组织有关人员到相同、相似规模或同类工艺装置企业进行考察，参加一些仪器仪表展览会，也可以邀请有关厂商进行技术讲座，应尽量避免参与评标的技术人员到有关仪器仪表生产厂进行技术活动。尽可能地搜集一些技术资料，为评标工作做好准备。 2. 招标文件的准备 招标文件包括商务文件和技术文件两部分。商务文件可自行编写或委托具有招标资格的单位组织编写；技术文件多由设计单位的专业设计人员负责编写或自行编写。若由设计单位编写技术文件，技术文件初稿应和用户一起进行讨论，根据达成的一致性修改意见进行补充完善，然后以登报的形式进行发标。招标文件的技术部分要采用国际通用的格式，内容尽可能的详细准确，避免使用模棱两可和容易引起误解的文字、数据、非通用缩写符号，各种缩写词应尽可能的加以注
各种阀门的选型方 案
各类阀门选型方案 阀门的种类 闸阀 闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失最小。闸阀一般适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质，闸板在局部开启状况下能够引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。从结构形式上，主要的区别是所采用的密封元件的形式。根据密封元件的形式，常常把闸阀分成几种不同的类型，如：楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。最常见的形式是楔式闸阀和平行式闸阀。 截止阀 截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。 截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有
接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质经过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。 常见的截止阀有以下几种：1）角式截止阀；在角式截止阀中，流体只需改变一次方向，以致于经过此阀门的压力降比常规结构的截止阀小。2）直流式截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而经过阀门的压力损失也相应的小了。3）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座一般是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并经过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，能够采用各种各样的材料制成，该阀门主要用于“开”或者“关”，可是备有特制形式的柱塞或特殊的套环，也能够用于调节流量。 蝶阀 蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到9
史上最全阀门的选型（经典） 化工生产装置中的介质大多具有毒性大、可燃、易爆和腐蚀性强的特点，工况复杂苛刻，操作温度和压力较高，阀门一旦出现故障，轻者导致介质泄漏，重者导致装置停工停产，甚至造成恶性事故。所以，科学合理地选择阀门既能降低装置的建设费用，又保证生产安全运行。今天，由小编来给大家分享一些，阀门的选型！ 阀门选型的要点 1、明确阀门在设备或装置中的用途 确定阀门的工作条件：适用介质的性质、工作压力、工作温度和操纵控制方式等。 2、正确选择阀门的类型 阀门型式的正确选择是以设计者对整个生产工艺流程、操作工况的充分掌握为先决条件的，在选择阀门类型时，设计人员应首先掌握每种阀门的结构特点和性能。 3、确定阀门的端部连接 在螺纹连接、法兰连接、焊接端部连接中，前两种最常用。螺纹连接的阀门主要是公称通径在50mm以下的阀门，如果通径尺寸过大，连接部的安装和密封十分困难。 法兰连接的阀门，其安装和拆卸都比较方便，但是较螺纹连接的阀门笨重，价格较高，故它适用于各种通径和压力的管道连接。 焊接连接适用于较荷刻的条件下，比法兰连接更为可靠。但是焊接连接的阀门拆卸和重新安装都比较困难，所以它的使用仅限于通常能长期可靠地运行，或使用条件荷刻、温度较高的场合。 4、阀门材质的选择 选择阀门的壳体、内件和密封面的材质，除了考虑工作介质的物理性能（温度、压力）和化学性能（腐蚀性）外，还应掌握介质的清洁程度（有无固体颗粒），除此之外，还要参照国家和使用部门的有关规定。 正确合理的选择阀门的材质可以获得阀门最经济的使用寿命和最佳的使用性能。阀体材料选用顺序为：铸铁-碳钢-不锈钢，密封圈材料选用顺序为：橡胶-铜-合金钢-F4。 5、其它 除此之外，还应确定流经阀门流体的流量及压力等级等，利用现有的资料（如阀门产品目录、阀门产品样本等）选择适当的阀门。 常用阀门选型说明 1闸阀的选型说明 一般情况下，应首选闸阀。闸阀除适用于蒸汽、油品等介质外，还适用于含有粒状固体及粘度较大的介质，并适用于放空和低真空系统的阀门。对带有固体颗粒的介质，闸阀阀体上应带有一个或两个吹扫孔。对低温介质，应选用低温专用闸阀。 2截止阀选型说明

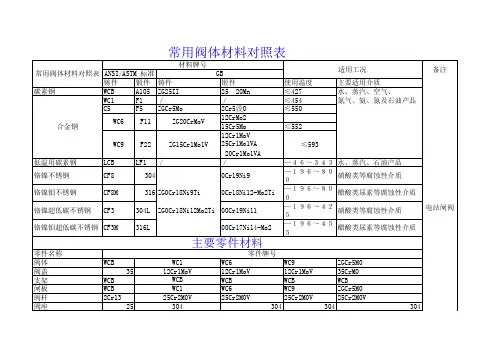

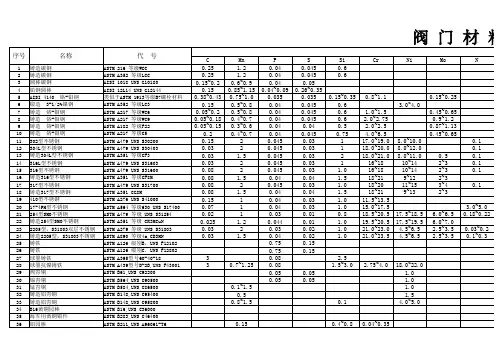

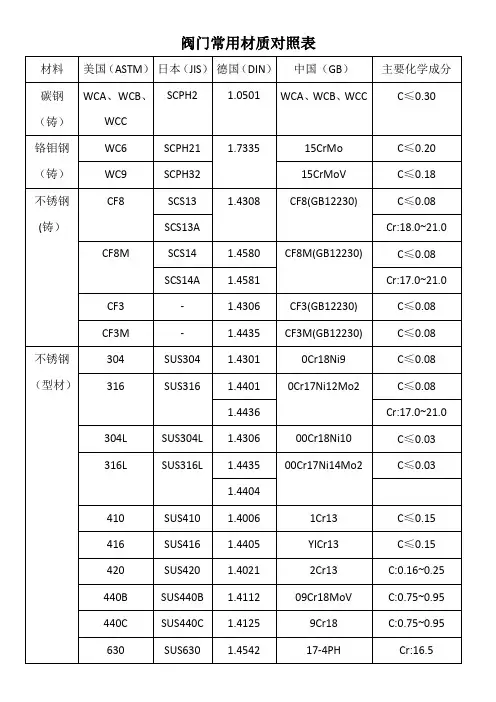

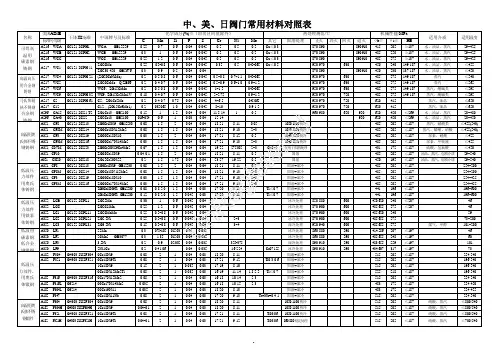

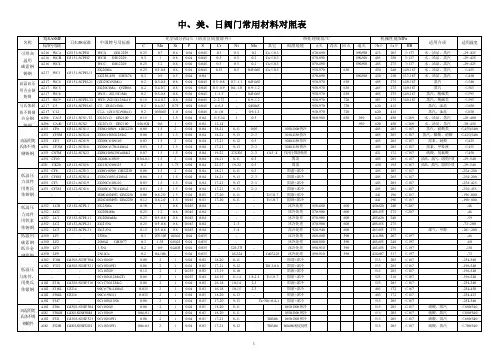

碳刚： 1，WCB（A105），使用温度在－29℃～427℃，主要适用介质有水、蒸汽、空气，以及石油产品等。 合金钢： 1，WC1（F1），使用温度在－29℃～454℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。 2，C5（F5），使用温度在－29℃～650℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。 3，WC6（F11），使用温度在－29℃～552℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。 4，WC9（F22），使用温度在－29℃～595℃，主要适用介质有蒸汽、石油产品等（主要用于高温高压阀）。 不锈钢： 1，CF8（304），使用温度在－196℃～800℃，主要适用介质有硝酸类等腐蚀性介质。 2，CF8M（316），使用温度在－196℃～800℃，主要适用介质有醋酸类及尿素等腐蚀性介质。3，CF3（304L），使用温度在－196℃～425℃，主要适用介质有硝酸类等腐蚀性介质 4，CF3M（316L），使用温度在－196℃～455℃，主要适用介质有醋酸类及尿素等腐蚀性介质 低温用碳素钢： 1，LCB（LF1），使用温度在－46℃～345℃，主要适用介质有蒸汽、石油产品等（主要用于低温阀）。 还有20号合金钢和蒙奈尔合金钢等材质。 标准标准名称 GB12220－89 通用阀门标志 GB12221－89 法兰连接金属阀门结构长度 GB12222－89 多回转阀门驱动装置的连接 GB12223－89 部分回转阀门驱动装置的连接 GB12224－89 钢制阀门一般要求 GB12225－89 通用阀门铜合金铸件技术条件 GB12226－89 通用阀门灰铸铁件技术条件
[分享]各种阀的选用常识 球阀的选用常识 球阀的特点：结构简单、开关迅速，操作方便，体积小，重量轻，零部件少，流体阻力小，密封性好。 球阀的选用标准： 1、适用于低温（150度以下）、高压、粘度大的介质； 2、不能作流量调节用； 3、用于要求快速启闭的场合； 4、通常在双位调节、密封性能严格、磨损、缩口通道、启闭动作迅速、高压截止（压差大）、低噪音、有汽化现象、操作力矩小、流体阻力小的管路中，推荐使用球阀； 5、亦适用于轻型结构、低压截止、腐蚀性介质中； 6、适用于低温、深冷介质的最理想阀门，低温介质的管路系统和装置上，宜选用加上阀盖的低温球阀； 7、大多数球阀可用于带悬浮固体颗粒的介质中，依据密封的材料也可用于粉状和颗粒状的介质； 8、选用浮动球阀时其阀座材料应经得住球体和工作截止的全部载荷，大口径的球阀在操作时需要较大的力，DN200以上的球阀应选用蜗轮传动形式； 9、选用高压大口径的DN200以上球阀应选用固定球球阀； 10、化工系统的酸碱等腐蚀性介质中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢球阀。 11、 Q1（4）1F-16 ≤ 150℃水、油品； Q41F-16C 水、油品； Q41F-16P 硝酸、常温柠檬酸溶液、赖氨酸、有机酸 Q41F-16R 醋酸、50℃以上柠檬酸溶液 12、一般选型顺序： QQ11F-16-----Q41F-16------Q41F-16PC-----Q41F-16P------Q41 F-16R------Q41F-16C（P、R） 止回阀的选用常识 止回阀的特点：按结构形式分升降式和旋启式。 选用标准： 1、为了防止介质逆流，在设备、装置和管道上都应安装止回阀； 2、止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质； 3、一般在公称通经50mm的水平管道上都应选用立式升降止回阀； 4、直通式升降止回阀在水平管道和垂直管道上都可安装； 5、对于水泵进口管路，宜选用底阀，底阀一般只安装在泵进口的垂直管道上，并且介质自下而上流动； 6、升降式较旋启式密封性好，流体阻力大，卧式宜装在水平管道上，立式装在垂直管道上； 7、旋启式止回阀的安装位置不受限制，它可装在水平、垂直或倾
阀门基础知识 Revised by Petrel at 2021
第一章阀门的基础知识 第一节阀门概述 阀门是流体管路的控制装置。其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路和设备的正常运行。 随着现代科学技术的发展，阀门在工业、建筑、农业、国防、科研以及人民生活等方面使用日益普遍，现已成为人类活动的各个领域中不可缺少的通用机械产品。 工业用阀门诞生在蒸汽机发明之后，近二三十年来，由于石油、化工、电站、冶金、船舶、核能、宇航等方面的需要，对阀门提出了更高的要求，促使人们研究和生产高参数的阀 门，其工作温度从超低温一269℃到高温1200℃，甚至高达3430℃；工作压力从超真空1.33×10-8Pa(1×10-10mmHg)到超高压1460MPa；阀门的通径从lmm到6000mm，甚至达到9750mm。阀门的材料从铸铁、碳素钢，发展到钛及钛合金钢等，还有高强耐腐蚀钢、低温钢和耐热钢阀门。阀门的驱动方式从手动发展到电动、气动、液动直至程控、数控、遥控等。阀门的加工工艺从普通机床到流水线、自动线。为便于生产、安装、更换，阀门的品种规格正向标准化、通用化、系列化方向发展。 随着现代工业的不断发展，阀门的需求量不断增长，一个现代化的石油化工装置就需上万只各式各样的阀门，一座现代住宅楼也需上千只阀门。阀门使用量大，开闭频繁，但往往由于使用维修不当，发生跑、冒、滴、漏现象。由此引起的火灾、爆炸、中毒、烫伤事故或者造成产品质量低劣、能源浪费、设备腐蚀、物料增耗、环境污染，甚至造成停产等事故，已是屡见不鲜。事故教育了人们，希望获得高质量阀门，同时也要求提高阀门的使用维修水平，这对从事阀门操作人员、维修人员以及工程技术人员提出了新的、严格的要求：除了要精心设计、合理选用、正确操作阀门外，还要及时维护、修理阀门，使阀门的“跑、冒、滴、漏”现象降低到最低限度。 阀门的基础知识： ?阀门是管道中用来控制天然气流量的设备。 ?阀门的主体部分是阀门外壳，它使关闭件处于其中。阀体的形状决定天然气在阀门中的流动。 ?阀帽是阀门的外壳。维护工人需打开阀帽对阀门进行维修。
问题：电动装置选型举例 说明：电动装置选型举例 以下给出阀门电动装置选型的几个具体例子，其中的某些阀门参数并非与实际情况相符，它们是为说明选型程序而设定的。 例题1：有一明杆闸阀，给出如下条件以选配电动装置。 ▲公称通径D N=80mm ▲公称压力（约16kgf/cm2) ▲阀杆直径d=20,螺矩T＝4，单头左旋▲所需阀杆转矩100N·m(约▲启闭时间无严格规定▲电动装置带阀杆螺母，阀杆轴向推力不大于25kN ▲与阀门连接法兰为ISOF10号▲电控原理按电装厂标准原理▲无其它特殊要求。 根据上述条件和给定参数可选择SMC－04机座普通型产品，主要依据是：SMC-04公称转矩为108N·m，公称推力为35kN，允许阀杆直径为26，与阀门连接法兰为ISOF10号。 应进行计算的参数：电动装置全行程转圈数N N=D N/T·N=80/4×1＝20圈 应选定内容：驱动空心轴型式为2－Pc。（内含阀杆螺母）输出转速为标准型式的18r/min，理由之一是阀门的口径较小，其二是用户无要求时一般均选择较低转速以相对减小电动机功率。 采用标准电控原理，如（图42）或（图43）。行程控制机构可用4R－2C共8对触点。用于阀杆行程较短而不必设阀杆罩。 产品初步选型结果： ▲机座号：SMC－04普通型
▲最大控制转矩：100N·m开关相同 （一般最大控制转矩应稍大于阀杆转矩，并且开转矩应大于关转矩） ▲输出转速：18r/min ▲输出轴全行程转圈数：N=20(可稍大一点） ▲输出轴型式：2－Pc（内含阀杆螺母） ▲与阀门连接法兰：ISO F10 ▲行程控制机构：4R-2C(有8对触点） ▲标准电控原理（可给出图号） 根据上述选型可由制造厂写出“生产说明书”，再进行所需电装的生产。 例题2：有一明杆闸阀，给出如下条件以选配电动装置 ▲公称通径D N=200mm ▲工作压力（约1kgf/cm2) ▲阀杆直径d＝28，螺矩T＝8，单头左旋▲阀杆所需转矩不祥▲启闭时间无严格要求▲需电动装置输出轴为牙嵌式，其尺寸及连接法兰符合JB2920-81机座号2 ▲电控原理按电装厂标准但需转矩开关有常开触点▲无其它特殊要求 上述条件中没有阀杆转矩，所以先确定。可根据（表7）查得工作压力时该阀门的阀杆转矩为10kgf·m。（约100N·m）若按阀杆转矩选取，SMC-04较合理，但阀杆直径28对SMC-04不适合，因为SMC-04允许通过阀杆直径为26。所以只能选择较大的机座号SMC-03。 计算电动装置全行程线圈数N: N=D N/T·Z=200/8×1=25圈
阀门型号标准 1．阀门的型号编制方法如下： 2．类型代号用汉语拼音字母表示，按表1的规定。 表1 注：低温(低于零下40摄氏度)、保温(带加热层)和带波纹管的阀门在类型代号前分别 加 “D"“B"和“W"汉语拼音字母。 3．传动方式代号用阿拉伯数字表示，按表2的规定。 表2 注：(1)手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。 (2)对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带 手动用6S表示，防爆电动用“9B"表示。蜗杆-T形螺母用3T表示。 4．连接形式代号用阿拉伯数字代号表示，按表3的规定。 表3
5．结构形式代号用阿拉伯数字表示，按表4~13的规定 表5 表6 表7
表8 表9 表10 表11
表12 表13 6．阀座密封面或衬里材料代号用汉语拼音字母表示，按表14的规定。 7．公称压力数值，按JB74-59《管路附件公称压力，试验压力和工作压力》的规定。用于电站工业的阀门，当介质最高温度超过530摄氏度时，按JB74-59第5条的规定标注工作压力。 8．阀体材料代号用汉语拼音字母表示，按表15的规定。 表15
注：PN≤1.6MPa的灰铸铁阀体和PN≥2.5MPa的碳素钢阀体省略本代号。 阀门型号和名称编制方法示例 例1：电动传动、法兰连接、明杆楔式双闸板、阀座密封面材料由阀体直接加工、公称压力PN0.1MPa、阀体材料为灰铸铁的闸阀： Z942W-1 直动楔式双闸板闸阀 例2：手动、外螺纹连接、浮动直通式、阀座密封面材料为氟塑料、公称压力PN4.0MPa、阀体材料为1Cr18Ni9Ti的球阀： Q21F-40P 外螺纹球阀 例3：气动常开式、法兰连接、屋脊式、衬里材料为衬胶、公称压力PN0.6MPa、阀体材料为灰铸铁的隔膜阀： G6k41J-6 气动常开式衬胶隔膜阀 例4：液动、法兰连接、垂直板式、阀座密封面材料为铸铜、阀瓣密封面材料为橡胶、公称压力PN0.25MPa、阀体材料为灰铸铁的蝶阀： D741X-2.5 液动碟阀 例5：电动机传动、焊接连接、直通式、阀座密封面材料为堆焊硬质合金、在540＇C下的工作压力为17MPa、阀体材料铬钼钒钢的截止阀： J961Y-P54170 电动焊接截止阀
常用阀门的选型方法 在流体管道系统中，调节阀是控制元件，其投资约占管道工程费用的30%～50%。阀门的主要功能为启闭、节流、调节流量、隔离设备和管道系统、防止介质倒流、调节和排泄压力等。阀门也是管路中最复杂的元件，它一般由多个零部件装配而成，技术含量高。随着石油化工工业的迅速发展，石油化工生产装置中的介质大多具有毒性大、可燃、易爆和腐蚀性强的特点，运行工况较复杂苛刻，操作温度和压力较高，开工周期长，阀门一旦出现故障，轻者导致介质泄漏，既污染环境又造成经济损失，重者导致装置停工停产，甚至造成恶性事故。因而，在管道设计中，科学合理地选择阀门既能降低装置的建设费用，又保证生产安全运行。文章主要介绍了各种常用阀门如闸阀、截止阀、节流阀、旋塞阀、球阀、隔膜调节阀等的选型方法。 1 阀门选型的要点 1.1 明确阀门在设备或装置中的用途确定阀门的工作条件：适用介质的性质、工作压力、工作温度和操纵控制方式等； 1. 2 正确选择阀门的类型阀门型式的正确选择是以设计者对整个生产工艺流程、操作工况的充分掌握为先决条件的，在选择阀门类型时，设计人员应首先掌握每种阀门的结构特点和性能； 1. 3 确定阀门的端部连接在螺纹连接、法兰连接、焊接端部连接中，
前两种最常用。螺纹连接的阀门主要是公称通径在50mm以下的阀门，如果通径尺寸过大，连接部的安装和密封十分困难。法兰连接的阀门，其安装和拆卸都比较方便，但是较螺纹连接的阀门笨重，价格较高，故它适用于各种通径和压力的管道连接。焊接连接适用于较荷刻的条件下，比法兰连接更为可靠。但是焊接连接的阀门拆卸和重新安装都比较困难，所以它的使用仅限于通常能长期可靠地运行，或使用条件荷刻、温度较高的场合； 1.4 阀门材质的选择选择阀门的壳体、内件和密封面的材质，除了考虑工作介质的物理性能（温度、压力）和化学性能（腐蚀性）外，还应掌握介质的清洁程度（有无固体颗粒），除此之外，还要参照国家 和使用部门的有关规定。正确合理的选择阀门的材质可以获得阀门最经济的使用寿命和最佳的使用性能。阀体材料选用顺序为：铸铁-碳钢-不锈钢，密封圈材料选用顺序为：橡胶-铜-合金钢-F4； 1.5 其它除此之外，还应确定流经 阀门流体的流量及压力等级等，利用现有的资料（如阀门产品目录、阀门产品样本等）选择适当的阀门。 2 常用阀门介绍阀门种类多、品种复杂，主要有闸阀、截止阀、节流阀、蝶阀、旋塞阀、球阀、电动阀、隔膜阀、止回阀、安全阀、减压阀、蒸汽疏水阀和紧急切断阀等，其中常用的有闸阀、截止阀、节流阀、旋塞阀、蝶阀、球阀、止回阀、隔膜阀。 2.1 闸阀闸阀是指启闭体（阀板）由阀杆
安全阀分类和参数选型方法详 解(标准版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0454
安全阀分类和参数选型方法详解(标准版) 1．分类 目前大量生产的安全阀有弹簧式和杆式两大类。另外还有冲量式安全阀、先导式安全阀、安全切换阀、安全解压阀、静重式安全阀等。弹簧式安全阀主要依靠弹簧的作用力而工作，弹簧式安全阀中又有封闭和不封闭的，一般易燃、易爆或有毒的介质应选用封闭式，蒸汽或惰性气体等可以选用不封闭式，在弹簧式安全阀中还有带扳手和不带扳手的。扳手的作用主要是检查阀瓣的灵活程度，有时也可以用作手动紧急泄压用，如图3。杠杆式安全阀主要依靠杠杆重锤的作用力而工作，但由于杠杆式安全阀体积庞大往往限制了选用范围。温度较高时选用带散热器的安全阀。 安全阀的主要参数是排量，这个排量决定于阀座的口径和阀瓣
的开启高度，由开启高度不同，又分为微启式和全启式两种。微启式是指阀瓣的开启高度为阀座喉径的1／40～l／20。全启式是指阀瓣的开启高度为阀座喉径的1／4。 2．安全阀的选用 由操作压力决定安全阀的公称压力，由操作温度决定安全阀的使用温度范围，由计算出的安全阀的定压值决定弹簧或杠杆的定压范围，再根据使用介质决定安全阀的材质和结构型式，再根据安全阀泄放量计算出安全阀的喉径。以下为安全阀选用的一般规则。（l）热水锅炉一般用不封闭带扳手微启式安全阀。（2）蒸汽锅炉或蒸汽管道一般用不封闭带扳手全启式安全阀。（3）水等液体不可压缩介质一般用封闭微启式安全阀，或用安全泄放阀。（4）高压给水一般用封闭全启式安全阀，如高压给水加热器、换热器等。（5）气体等可压缩性介质一般用封闭全启式安全阀，如储气罐、气体管道等。（6）E级蒸汽锅炉一般用静重式安全阀。（7）大口径，大排量及高压系统一般用脉冲式安全阀，如减温减压装置、电站锅炉等，如图8所示。（8）运送液化气的火车槽车、汽车槽车、贮罐等一般用内装式安全

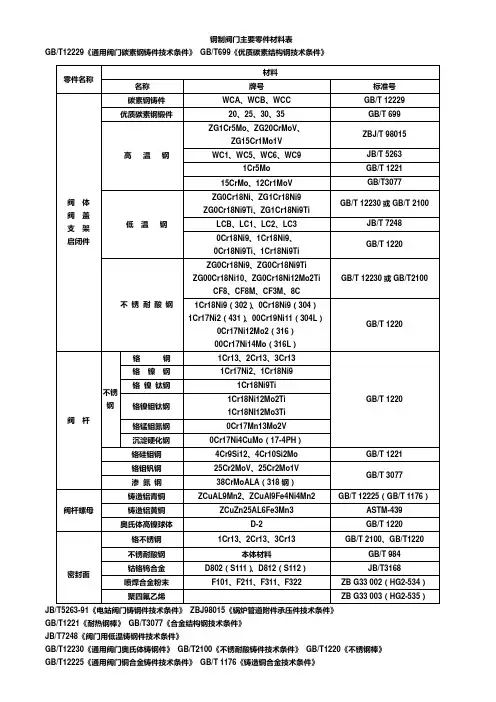

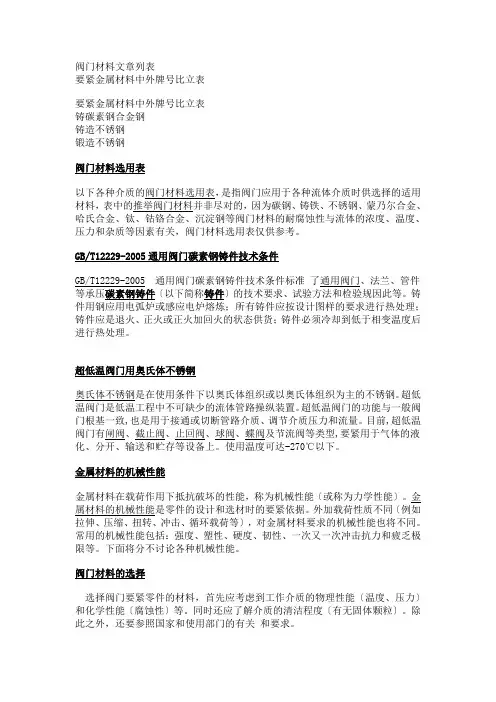

一般要求： 根据我集团各产品生产工艺的特点，针对各种介质，作阀门选用的一般要求如下：第一条：阀门选用的第一原则是阀门的密封性能要符合介质的要求。即内漏要符合标准 GB/T13927-1992《通用阀门压力试验》，外漏则是根本不允许的。第二条：正确选择阀门的类型。阀门类型的正确选择是以选用者对整个生产工艺流程需要的综合估计为先决条件的，在选择阀门类型的同时，选用者应首先了解每种阀门的结构特点和性能。一般阀门的类型选择如中低压蒸汽选用铜密封面的截止阀，DN200 以上的蒸汽用闸阀；循环水总管上用蝶阀，支管上用衬胶闸阀；低压空气总管上用蝶阀，支管上用截止阀；一般液态物料用球阀等。第三条：确定阀门的端部连接。在螺纹连接、法兰连接、焊接端部连接中，前两种最常用，其中螺纹连接形式的价格比法兰连接形式低得多，一般为较小口径阀门，应首先选用。第四条：阀门主要零件材质的选择。选择阀门主要零件的材质，首先应考虑到工作介质的物理性能（温度、压力）和化学性能（腐蚀性）等。同时还应了解介质的清洁程度（有无固体颗粒）。除此之外，还要参照国家和使用部门的有关规定的要求。正确合理地选择阀门的材料可以获得阀门最经济的使用寿命和最佳的性能。(附表1-1、1-2、1-3) 阀体材料选用顺序大致按照铸铁-碳钢-不锈钢，密封圈材料选用顺序：橡胶-铜-合金钢-F4。第五条：确定流经阀门的流量。 第六条：压力等级选用按照由低到高顺序。 附表1-1阀门壳体常用材质 壳体材质适用工作温 度℃ 适用工作压力 MPa 适用介质 灰铸铁-15～200 ≤1.6水、煤气 黑心可锻铸铁-15～300 ≤2.5水、海水、煤气、氨 球墨铸铁-30～350 ≤4.0水、海水、煤气、空气、蒸汽 碳素钢（WCA、WCB、 WCC）-29～425 饱和（过热）蒸汽、油品、压 缩空气、水、天然气等 低温碳钢（LCB）-46～345 合金钢（WC6、WC9）（C5、C12）-29～595 -29～650 高压 非腐蚀性介质 腐蚀性介质 奥氏体不锈钢-60～1960 腐蚀性介质 蒙乃尔合金含氢氟酸介质 哈氏合金稀硫酸等强腐蚀性介质钛合金各种强腐蚀性介质 铸造铜合金-273～200 氧气、海水 塑料、陶瓷～60 ≤1.6腐蚀性介质 附表1-2阀门内件常用材质
截止阀的选型方法 -------------------------------------------------------------------------------- 截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。 截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。 截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个 阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。 常用的截止阀有以下几种： 1）角式截止阀；在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。 2）直流式截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀
要小，因而通过阀门的压力损失也相应的小了。 3）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。
各类阀门选型方案 阀门的种类 闸阀 闸阀是作为截止介质使用，在全开时整个流通直通，此时介质运行的压力损失最小。闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。不适用于作为调节或节流使用。对于高速流动的介质，闸板在局部开启状况下可以引起闸门的振动，而振动又可能损伤闸板和阀座的密封面，而节流会使闸板遭受介质的冲蚀。从结构形式上，主要的区别是所采用的密封元件的形式。根据密封元件的形式，常常把闸阀分成几种不同的类型，如：楔式闸阀、平行式闸阀、平行双闸板闸阀、楔式双闸板闸等。最常用的形式是楔式闸阀和平行式闸阀。 截止阀 截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。 截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。 常用的截止阀有以下几种：1）角式截止阀；在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。2）直流式截止阀；在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。3）柱塞式截止阀：这种形式的截止阀是常规截止阀的变型。在该阀门中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于“开”或者“关”，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流量。 蝶阀 蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。 蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。 采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺陷。 如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水系统。 常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀
阀门选型说明 一般要求 本说明用于空调水系统、蒸汽系统、生活给排水系统、热水系统、消防系统相关阀门，所有阀门均需满足施工图纸要求之工作压力，所有阀门需根据设计院设计图纸规格进行选配，此标准只对阀门的型号及材质要求进行说明。 阀门类型A水系统阀门 截止阀 管径：DN15~DN50 阀门材质： 阀体 黄铜 阀盖 黄铜 启闭件 黄铜 球阀 阀门材质：DN≤50 阀体 黄铜 阀盖 黄铜 球体 黄铜镀铬/不锈钢 阀杆 304不锈钢 闸阀 管径：DN32~DN50 阀门材质： 阀体 黄铜 阀盖 黄铜 启闭件 黄铜 密封材料 PTFE 手轮 灰铁
管径：DN65~DN80 阀门材质： 阀体 球墨铸铁 阀盖 球墨铸铁 阀板 球墨铸铁 阀杆 不锈钢 蝶阀 管径：DN100及以上 DN100~DN150采用手柄对夹式蝶阀 DN200及以上采用涡轮杠杆式蝶阀，电动阀门需由自控专业配置电动执行机构。 阀门材质： 阀体 球墨铸铁 阀盖 球墨铸铁 阀板 304不锈钢 阀杆 316不锈钢 阀座 EPDM 止回阀 旋启式止回阀 管径：DN15~DN50 阀门材质： 阀体 黄铜 阀板 黄铜 阀盖 黄铜 管径：DN65及以上 阀门材质： 阀体 球墨铸铁
阀板 球墨铸铁阀盖 球墨铸铁球墨铸铁双瓣止回阀管径：DN65及以上 阀门材质： 阀体 球墨铸铁阀板 球墨铸铁阀杆 不锈钢 弹簧 304不锈钢阀座 EPDM 消声缓闭止回阀 管径：DN50及以下 阀门材质： 阀体 黄铜 阀瓣 黄铜 阀盖 黄铜 弹簧 304不锈钢管径：DN65及以上 阀门材质： 阀体 球墨铸铁阀瓣 不锈钢 阀盖 球墨铸铁弹簧 304不锈钢Y型过滤器 管径：DN15~DN50 阀门材质： 阀体 黄铜
1闸阀（Globe Valve） 闸阀在所有的温度范围内适应于大多数的开关作业、无振动烃类以及公用设施中。在有振动的操作中，闸阀可能从他们的正常的位置打开或者关闭。除非阀杆盘根被仔细调节，闸阀的力矩特性比球阀和旋塞阀要好，但是没有90度旋转动作方便的操作特点。 ——对于尺寸为DN50（2 in）或者更大尺寸的手动操作的闸阀，应该配备弹性闸板或膨胀闸板。契形闸板阀通常没有阀腔超压保护。 ——无保护的明杆闸阀，不推荐使用。因为海上环境会腐蚀暴露的阀杆及螺纹，使阀门操作困难而且易损害阀杆盘根。 ——带有反向作用板的闸阀，适应于自动关断系统操作。对于这些阀门可用简单的推拉操作器，因此，避免了通常球阀和旋塞阀所要求的复杂的操纵杆的凸轮。闸阀上所有的带有动力操作器的可动部分可以封闭起来，消除了由于油漆和腐蚀产物造成的污染。 ——闸阀不能用于节流作业中。尤其对于含有砂的流体，节流会损坏密封表面。 ——软密封闸阀的操作温度受密封材料的限制。 2球阀（Ball Valve） 当操作温度在-29oC至200oC之间时, 大部分手动（开启和关闭）球阀适应于烃及公用系统的作业中，在100oC以上使用的球阀，应用时要仔细考虑软密封材料的温度限制应该在100oC以上。在高温或者磨蚀比较严重的作业时，应该考虑应用金属密封的球阀，但是应该注明操作的扭矩必须增加。 ——球阀有两种设计，即浮球式和耳轴式球阀。浮球式阀门的设计，在高压或者大管径时会产生高操作力矩，但是密封性好一些。 ——球阀不适用于节流，因为，当阀门部分打开时，其密封表面会暴露在处理流体中而受到损坏。 ——对于关键性的作业，应该考虑购买装有球座和阀杆润滑配件的球阀，因为润滑可以防止轻微渗漏，减小操作力矩，如果需要阀具有关断和泄放两个功能，则应提供独立于润滑配件的球体泄放孔。 3旋塞阀（Plug Valve）
标题：化工设计中常用阀门的选型方法 原问题描述：阀门选型要点、选型入门资料、选型常识 补充说明：阀门的主要功能为启闭、节流、调节流量、隔离设备和管道系统、防止介质倒流、调节和排泄压力等。阀门也是管路中最复杂的元件，它一般由多个零部件装配而成，技术含量高。随着石油化工工业的迅速发展，石油化工生产装置中的介质大多具有毒性大、可燃、易爆和腐蚀性强的特点，运行工况较复杂苛刻，操作温度和压力较高，开工周期长，阀门一旦出现故障，轻者导致介质泄漏，既污染环境又造成经济损失，重者导致装置停工停产，甚至造成恶性事故。因而，在管道设计中，科学合理地选择阀门既能降低装置的建设费用，又保证生产安全运行。 海友观点整理： 1 阀门选型的要点 1.1明确阀门在设备或装置中的用途 确定阀门的工作条件：适用介质的性质、工作压力、工作温度和操纵控制方式等；阀门选用的第一原则是阀门的密封性能要符合介质的要求。 1.2正确选择阀门的类型 阀门型式的正确选择是以设计者对整个生产工艺流
程、操作工况的充分掌握为先决条件的，在选择阀门类型时，设计人员应首先掌握每种阀门的结构特点和性能；一般阀门的类型选择如中低压蒸汽选用铜密封面的截止阀，DN200以上的蒸汽用闸阀；循环水总管上用蝶阀，支管上用衬胶闸阀；低压空气总管上用蝶阀，支管上用截止阀；一般液态物料用球阀等。 1.3确定阀门的端部连接 在螺纹连接、法兰连接、焊接端部连接中，前两种最常用。螺纹连接的阀门主要是公称通径在50mm以下的阀门，如果通径尺寸过大，连接部的安装和密封十分困难。法兰连接的阀门，其安装和拆卸都比较方便，但是较螺纹连接的阀门笨重，价格较高，故它适用于各种通径和压力的管道连接。焊接连接适用于较荷刻的条件下，比法兰连接更为可靠。但是焊接连接的阀门拆卸和重新安装都比较困难，所以它的使用仅限于通常能长期可靠地运行，或使用条件荷刻、温度较高的场合； 1.4阀门材质的选择 选择阀门的壳体、内件和密封面的材质，除了考虑工作介质的物理性能（温度、压力）和化学性能（腐蚀性）外，还应掌握介质的清洁程度（有无固体颗粒），除此之外，还要参照国家和使用部门的有关规定。(附
