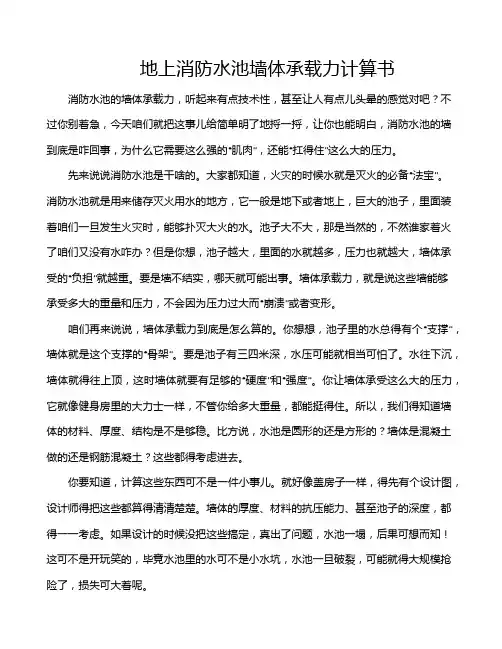

消防水池计算书
（一）处理池没水时荷载
1、池壁计算
主动土压力系数Ka取1/3
土重度r=18KN/m3无地下水池壁4.7m深
∵LB/HB=5.3>2 ∴按单向板计算
主动土压力q土=rHKa=18x1/3x4.7=28.2KN/m
地面荷载产生侧压力q活=10x1/3=3.33KN/m
①竖向配筋计算
第一种情况
三种压力产生的弯矩
部位类型土压力弯矩Ms 水压力弯矩Mw 地荷载弯矩Mm 下端支座-41.5 0 -9.2
跨中18.6 0 5.2
支座基本组合弯矩值M=（Ms+Mw）x1.27+1.4xMm=65.585KN·m
支座准永久组合弯矩值Mq=Ms+Mw+0.5Mm=46.1 KN·m
跨中基本组合弯矩值M=（Ms+Mw）x1.27+1.4xMm=30.9KN·m
跨中准永久组合弯矩值Mq=Ms+Mw+0.5Mm=21.2KN·m
假设壁厚h=250,混凝土强度C30
查表可知选筋12100的裂缝（0.25mm）和承载力弯矩分别为63.33KN·m、67.22KN·m，大于支座计算准永久弯矩46.1 KN·m和基本组合弯矩65.585KN·m，满足要求。且配筋率0.452%，合适。
所以外钢筋选配12100 As=1131mm2/m
弯矩图
第二种情况
水压力q水=rh=10x4.7=47KN/m
两种压力产生的弯矩
部位类型土压力弯矩Ms 水压力弯矩Mw
下端支座-41.5 -69.22
跨中18.6 30.94
支座基本组合弯矩值M=1.27Mw-Ms=46.4KN*m
支座准永久组合弯矩值Mq=Mw-Ms=27.72KN*m
跨中基本组合弯矩值M=1.27Mw-Ms=20.69N*m
跨中准永久组合弯矩值Mq=Mw-Ms=12.34KN*m
池壁侧、外侧为12100均满足强度和裂缝要球。
弯矩图
②水平配筋计算
池壁角隅处最大水平弯矩Mcx
第一种情况
三种压力产生的弯矩
部位类型土压力弯矩水压力弯矩地荷载弯矩Mcx -21.8 0 -5.59 基本组合弯矩值M=（Ms+Mw）x1.27+1.4xMm=35.512KN·m
准永久组合弯矩值Mq=Ms+Mw+0.5Mm=24.595KN·m
池壁外侧水平角隅钢筋为12200均满足强度和裂缝要球。
第二种情况
两种压力产生的弯矩
部位类型土压力弯矩水压力弯矩
Mcx -21.8 -36.34
基本组合弯矩值M=1.27Mw-Ms=24.35KN*m
准永久组合弯矩值Mq=Mw-Ms=14.54KN*m
池壁侧水平角隅钢筋为12200均满足强度和裂缝要球。
2、底板计算
计算简图
q=1.35x[(3x4.7x25x0.25x25+2x10.5x4.7x0.25x25)/25/10.5+0.25x25+
1x15+0.07x25+0.02x20]+0.98x2.5
=48.54KN/m
M跨中=ql2/8 =48.54x5.1252/8=159KN*m
假定底板厚h=300mm，混凝土C30，查表可知上下层配18100强度裂缝均满足要求。
3、顶板计算
板厚250mm h0=215mm L=5.125m
q=1.35x（2.5+1x15+0.25x25）+0.98x2.5=34.5KN/m
M支座=ql2/8=113.3KN·m
M中=0.07ql2=0.07x34.5x5.1252=63.43 KN·m
X支座=40.7mm
As=Xbfc/fy=1617mm2 Asmin=0.2%bh=0.2%x1000x250=500mm2上铁配筋16120（AS=1676mm2）
X中=21.7mm
As=Xbfc/fy=862mm2
下铁配筋14150（AS=1026mm2）
分布筋As=max（0.15x1676,0.15%bh）=375
配筋10200（AS=393mm2）
4、抗浮计算
无地下水，不需要抗浮计算
敞口矩形水池设计(4m×5m×2.5m) 执行规: 《混凝土结构设计规》(GB 50010-2002), 本文简称《混凝土规》 《建筑地基基础设计规》(GB 50007-2002), 本文简称《地基规》 《给水排水工程构筑物结构设计规》(GB50069-2002), 本文简称《给排水结构规》《给水排水工程钢筋混凝土水池结构设计规程》(CECS138-2002), 本文简称《水池结构规程》 ----------------------------------------------------------------------- 1 基本资料 1.1 几何信息 水池类型: 无顶盖半地上 长度L=5.400m, 宽度B=4.400m, 高度H=2.800m, 底板底标高=-2.800m 池底厚h3=300mm, 池壁厚t1=200mm,底板外挑长度t2=200mm 注：地面标高为±0.000。 (平面图) (剖面图) 1.2 土水信息 土天然重度18.00 kN/m3 , 土饱和重度20.00kN/m3, 土摩擦角30度 地基承载力特征值fak=100.0kPa, 宽度修正系数ηb=0.00, 埋深修正系数ηd=1.00 地下水位标高-5.000m,池水深1.500m, 池水重度10.00kN/m3, 浮托力折减系数1.00, 抗浮安全系数Kf=1.05 1.3 荷载信息 活荷载: 地面30.00kN/m2, 组合值系数0.90 恒荷载分项系数: 水池自重1.20, 其它1.30 活荷载分项系数: 地下水压1.27, 其它1.40 活荷载准永久值系数: 顶板0.40, 地面0.40, 地下水1.00, 温湿度1.00 考虑温湿度作用: 池外温差10.0度, 弯矩折减系数0.65, 砼线膨胀系数1.00(10-5/°C) 1.4 钢筋砼信息 混凝土: 等级C30, 重度25.00kN/m3, 泊松比0.20 保护层厚度(mm): 池壁(35,外35), 底板(上35,下35) 钢筋级别: HRB400, 裂缝宽度限值: 0.20mm, 配筋调整系数: 1.00 2 计算容 (1) 地基承载力验算
圆形水池设计 项目名称构件编号日期 设计校对审核 执行规范: 《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》 《建筑地基基础设计规范》(GB 50007-2011), 本文简称《地基规范》 《建筑结构荷载规范》(GB 50009-2012), 本文简称《荷载规范》 《给水排水工程构筑物结构设计规范》(GB 50069-2002), 本文简称《给排水结构规范》《给水排水工程钢筋混凝土水池结构设计规程》(CECS 138-2002), 本文简称《水池结构规程》 钢筋：d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q - HRBF400; R - HRBF500 ----------------------------------------------------------------------- 1 设计资料 1.1 基本信息 圆形水池形式:有盖 池内液体重度10.0kN/m3 浮托力折减系数1.00 裂缝宽度限值0.20mm 抗浮安全系数1.10 水池的几何尺寸如下图所示:
1.2 荷载信息 顶板活荷载:1.50kN/m2 地面活荷载:10.00kN/m2 活荷载组合系数:0.90 荷载分项系数: 自重 :1.20 其它恒载:1.27 地下水压:1.27 其它活载:1.40 荷载准永久值系数: 顶板活荷载 :0.40 地面堆积荷载:0.50 地下水压 :1.00 温(湿)度作用:1.00 活载调整系数: 其它活载:1.00 不考虑温度作用 1.3 混凝土与土信息 土天然重度:18.00kN/m3土饱和重度:20.00kN/m3 土内摩擦角ψ:30.0度 地基承载力特征值fak=40.00kPa 基础宽度和埋深的地基承载力修正系数ηb=1.00、ηd=1.00 混凝土等级:C25 纵筋级别:HRB400 混凝土重度:25.00kN/m3 配筋调整系数:1.20 纵筋保护层厚度: 2 计算内容 （1）荷载标准值计算 （2）抗浮验算 （3）地基承载力计算 （4）内力及配筋计算 （5）抗裂度、裂缝计算 （6）混凝土工程量计算 3 荷载标准值计算 顶板:恒荷载: 顶板自重 :5.00kN/m2 活荷载:
挡土墙设计计算书 1 工程概况 挡土墙是用来支撑天然边坡或人工边坡以保持土体稳定的建筑物。按照墙的形式，挡土墙可以分为重力式挡土墙，加筋挡土墙。锚定式挡土墙，薄壁式挡土墙等形式。本设计采用重力式挡土墙。 2 挡土墙设计资料 1.浆砌片石重力式路堤墙，填土边坡1:，墙背仰斜，坡度1::。 2.公路等级二级，车辆荷载等级为公路－II 级，挡土墙荷载效应组合采用荷载组合I 、II 。 3.墙背填土容重γ＝／m 3，计算内摩擦角Φ＝42°，填土与墙背间的内摩擦角δ ＝Φ/2=21°。 4.地基为砂类土，容许承载力[σ]=810kPa ，基底摩擦系数μ＝。 5.墙身材料采用5号砂浆砌30号片石，砌体a γ=22kN/m 3，砌体容许压应力为 []600=a σkPa ，容许剪应力[τ]=100kPa ，容许拉应力[wl σ]=60 kPa 。 3 确定计算参数 挡墙高度H =4m 填土高度a =2m 墙面倾斜坡度：1: 墙背倾斜坡度：1: 墙底倾斜坡率：0 扩展墙趾台阶：1级台阶，宽b 1=，高h 1=。 填土边坡坡度为1:；填土内摩擦角：042=φ，填土与墙背间的摩擦角?==212/?δ；
墙背与竖直平面的夹角?-=-=036.1425.0arctan α 墙背填土容重m 3 地基土容重：m 3 挡土墙尺寸具体见图。 图 挡土墙尺寸 4 车辆荷载换算 试算不计车辆荷载作用时破裂棱体宽度 (1) 不计车辆荷载作用 0=h 假定破裂面交于荷载内侧，计算棱体参数 A 、 B ： 18)42(21 )(21))(2(212200=+=+=+++= H a H a h H a A 7 )036.14tan()224(421 3221tan )2(21210=-?+??-??=+-=αa H H ab B 389.018 7 00=== A B A ?=?+?-?=++=964.4821036.1442δα?ψ； 715 .0)389.0964.48(tan )964.48tan 42(cot 964.48tan ) )(tan tan (cot tan tan =+???+?+?-=++±-=A ψψ?ψθ 则：?=++?>==?69.334 23 25.04arctan 57.35715.0arctan θ 计算车辆荷载作用时破裂棱体宽度值B ：
保管期限 密级 设计计算书 建设单位上海美梭羊绒纺织品有限公司 工程名称山东建得佳纺织有限公司 工程号－子项号M1117-06 子项名称消防泵房设计专业结构页数部门一所计算人年月日校核人年月日审核人年月日 上海纺织建筑设计研究院
目录 一、设计采用规范 二、荷载选用及计算 三、基础工程 四、上部结构设计 五、图形文件及程序计算书
一、设计采用规范 1.《建筑结构可靠度设计统一标准》【GB50068-2001】 2.《建筑结构荷载规范》【GB50009-2001】（2006年版） 3.《混凝土结构设计规范》【GB50010-2010】 4.《建筑抗震设计规范》【GB50011-2010】 5.《建筑地基基础设计规范》【GBJ50007-2002】 6.《砌体结构设计规范》【GB50003-2001】 二、工程概况： 本工程位于位于山东聊城东阿县东阿工业园区，胶光路以北鑫大地建材厂东邻。本工程泵房结构形式为砖混砌体结构。室内外高差为0.300米。 本工程抗震设防烈度为7度，建筑场地类别为Ⅲ类，框架抗震等级为三级。 三、荷载选用及计算 1.泵房屋面（结构找坡）荷载的标准值: 1) 恒载 40厚C20细石混凝土找平层 0.04x25=1.0 KN/m2 40厚挤塑聚苯板保温层（仅用于保温屋面）0.50x0.04=0.02 KN/m2 1.2厚三元乙丙橡胶防水片材防水层 0.01 KN/m2 20厚1:3水泥砂浆找平层 0.02x20=0.4 KN/m2
100厚楼板自重 0.10x25=2.5 KN/m2 15厚1:2:4混合砂浆打底粉刷0.015x20=0.3 KN/m2 合计 4.23 KN/m2 取 4.50 KN/m2 2）屋面活载： 0.50 KN/m2 2.水池盖板（建筑找坡）荷载的标准值： 1) 恒载 40厚C20细石混凝土找平层 0.04x25=1.0 KN/m2 40厚挤塑聚苯板保温层（仅用于保温屋面）0.50x0.04=0.02 KN/m2 1.2厚三元乙丙橡胶防水片材防水层 0.01 KN/m2 20厚1:3水泥砂浆找平层 0.02x20=0.4 KN/m2 100厚楼板自重 0.10x25=2.5 KN/m2 15厚1:2:4混合砂浆打底粉刷 0.015x20=0.3 KN/m2 建筑2%砂浆找坡 0.09x10=0.9 KN/m2 合计 5.13 KN/m2 取 5.50 KN/m2 2）屋面活载： 2.00 KN/m2 3.风荷载： 0.45 KN/m2 4.雪荷载： 0.35 KN/m2 5.地震作用： 抗震设防烈度为7度，设计地震分组为第二组，设计基本地震加速 度为0.10g，建筑场地类别为Ⅲ类。
六、挡土墙计算书 1、挡土墙计算参数选取 天然地基：地基土为粘性土，天然地基承载力特征值KPa f ak 100=，3/19m KN =γ，KPa C k 12=，o 22=K φ。路基填料：3/19m KN =γ，KPa C k 12=，o 12=K φ。混凝土挡土墙重度3/20m KN =γ，挡土墙基础埋深1米，基底摩擦系数取=μ0.35，假设墙背光滑，无地下水影响，现对3米高挡土墙进行验算。 挡土墙示意图 2、地基承载力验算 o 22=K φ，挡土墙顶宽0.6米，底宽1.8米，挡土墙截面面积4.8m 2，如图所示，根据《建 筑地基基础设计规范》查表：04.6,44.3,61.0===C d b M M M ，深宽修正后地基承载力为： KPa C M d M b M f K c m d b a 7.1581204.611944.38.11961.0=?+??+??=++=γγ。 挡土墙每延米的荷载为：KPa f KPa G a k 7.1589618.420=≤=??=，满足承载力验算。
3、土压力计算 66.0)21245(tan 2=-=o o a K ,52.1)21245(tan 2=+=o o p K 主动土压力零界点深度：m K C Z a 55.1812 .01912220=??==γ 总主动土压力：m KN K Z H E a a /6.3766.0)55.14(195.0)(2 1220=?-??=-=γ 主动土压力呈三角形分布，土压力作用点在墙底往上m Z H 82.0)55.14(3 1)(310=-=-处。 被动土压力：m KN K Ch K h E P p p /4452.1112252.11195.022 122=???+???=+=γ 被动土压力呈三角形分布，被动土压力作用点在墙底往上m h 33.013 131=?=处。 土压力计算简图
消防水池计算书 （一）处理池没水时荷载 1、池壁计算 主动土压力系数Ka取1/3 土重度r=18KN/m3无地下水池壁4.7m深 ∵LB/HB=5.3>2 ∴按单向板计算 主动土压力q土=rHKa=18x1/3x4.7=28.2KN/m 地面荷载产生侧压力q活=10x1/3=3.33KN/m ①竖向配筋计算 第一种情况 三种压力产生的弯矩 部位类型土压力弯矩Ms 水压力弯矩Mw 地荷载弯矩Mm 下端支座-41.5 0 -9.2 跨中18.6 0 5.2 支座基本组合弯矩值M=（Ms+Mw）x1.27+1.4xMm=65.585KN·m
支座准永久组合弯矩值Mq=Ms+Mw+0.5Mm=46.1 KN·m 跨中基本组合弯矩值M=（Ms+Mw）x1.27+1.4xMm=30.9KN·m 跨中准永久组合弯矩值Mq=Ms+Mw+0.5Mm=21.2KN·m 假设壁厚h=250,混凝土强度C30 查表可知选筋12100的裂缝（0.25mm）和承载力弯矩分别为63.33KN·m、67.22KN·m，大于支座计算准永久弯矩46.1 KN·m和基本组合弯矩65.585KN·m，满足要求。且配筋率0.452%，合适。 所以外钢筋选配12100 As=1131mm2/m 弯矩图 第二种情况 水压力q水=rh=10x4.7=47KN/m
两种压力产生的弯矩 部位类型土压力弯矩Ms 水压力弯矩Mw 下端支座-41.5 -69.22 跨中18.6 30.94 支座基本组合弯矩值M=1.27Mw-Ms=46.4KN*m 支座准永久组合弯矩值Mq=Mw-Ms=27.72KN*m 跨中基本组合弯矩值M=1.27Mw-Ms=20.69N*m 跨中准永久组合弯矩值Mq=Mw-Ms=12.34KN*m 池壁侧、外侧为12100均满足强度和裂缝要球。
无梁板式现浇钢筋混凝土圆形水池结构计算书1、设计资料: 主要结构尺寸： 内径（d）：32m 底板厚:0.3m 壁板高：4.15m 壁板厚：0.35m 顶板厚：150mm 底板外挑宽度：400mm 荷载和地质条件： 顶板活荷载：q k=1.5kN/m2 池内水深：4m 地下水深：1.2m（底板以上）底板覆土：0.3m 土内摩擦角:30* 修正后地基承载力特征值：f a=100kPa 水重力密度：10kN/m3 回填土重度取:18kN/m3 钢筋混凝土重度：25kN/m3 钢筋选用HRB235和HRB400 混凝土选用C25，f t=1.27N/mm2,f c=11.9N/mm2
2、抗浮稳定性验算： i ）局部抗浮稳定性验算：取中间区格（4×4m 2)作为计算单元，抗力荷载标准值如下： 顶板自重：25×0.15×4×4=60kN 底板自重：25×0.3×4×4=120kN 支柱自重：25×0.3×0.3×3.45=7.76kN 柱帽重：25×[1.42×0.1+31(0.32+0.3×1+12)×0.35]=8.95kN 柱基重：25×[1.52×0.1+3 1 (0.42+0.4×1.1+1.12)×0.35]=10.9kN 池顶覆土重：18×4×4×0.3=86.4kN ΣG k =60+120+7.76+8.95+10.9+86.4=294.01kN 局部浮力：F 浮=11)(A h d w ?+γ=10×(1.2+0.3)×4×4=240kN K= 浮 F G k ∑=24001 .294=1.23>1.05满足局部抗浮要求 ii)整体抗浮验算： 顶板自重：π（16+0.35）2×0.15×25=3149.32kN 顶板覆土重：π（16+0.35）2×0.3×18=4535.02kN 壁板自重：2π（16+0.35/2)×0.35×4.17×25=3708.24kN 悬挑土重：π[(16+0.4+0.35)2-(16+0.35)2]×[(18-10)×1.2+18×3.5]=3019.77kN 池内支撑柱总重：45×（7.76+8.95+10.9)=1242.5kN 底板浮重：π（16+0.35+0.4)2 ×0.3×(25-10)=3966.35kN ΣG k =3149.32+4535.02+3708.24+3019.77+1242.5+3966.35=19621.2kN 总浮力：F 浮=A h d w ?+)(1 γ=10×(1.2+0.3)×π(16+0.4+0.35)2 =13221.2kN K= 浮F G k ∑=2 .132212 .19621=1.48>1.05满足整体抗浮要求
省道S206重力式挡土墙设计 专业：土木工程 班级： 姓名： 学号： 二零一七年六月 XXXXXXX大学 建筑工程学院 土木系道桥方向
目录 1、设计资料 (1) 1.1基础资料 (1) 1.2设计依据 (2) 2、初拟挡土墙结构形式和尺寸 (2) 3、确定车辆荷载 (3) 4、破裂棱体位置确定 (4) 4.1破裂角 的计算 (4) 4.2验算破裂面是否交于荷载范围内 (4) 5、土压力计算 (5) 5.1土压力计算 (5) 6、稳定性验算 (6) 6.1受力分析 (7) 6.2抗滑稳定性验算 (7) 6.2.1 抗滑稳定性验算 (7) 6.2.2抗滑动稳定性系数 (8) 6.3抗倾覆稳定性验算 (8) 6.3.1抗倾覆稳定性方程 (8) 6.3.2抗倾覆稳定性系数 (9) 6.4基底应力和合力偏心矩验算 (9) 6.4.1 合力偏心矩计算 (9) 6.4.2 基底应力计算 (10) 6.5墙身截面应力计算 (10) 7、改善措施 (12) 7.1改善措施 (12) 7.2工程数量表 (13) 8、附属设施的设计 (13) 8.1泄水孔设计 (13) 8.2沉降缝与伸缩缝 (14) 8.3墙厚排水层 (14) 8.4结构大样图 (15) 9、立面设计 (16) 9.1整体布局 (16) 9.2挡土墙总体方案布置图 (16) 10、参考文献 (17)
1、设计资料 1.1基础资料 省道S313，路基宽12米，路面宽9米，两侧路肩宽各1.5米。在桩号K5+100-K5+200路段为填方路段，填方边坡坡度1：1.5。为了保证路堤边坡稳定，少占地拆迁，故设置路堤挡土墙，拟采用重力式挡土墙。最大墙高见表1。 表1 挡土墙相关设计参数 墙高、墙背仰斜坡度等初始拟定的尺寸详见表1所示，挡土墙顶宽1米，基底水平。挡土墙分段长度为12-20米不等，初始拟定的挡墙断面形式如图1所示。 图1 初始拟定的路肩式挡土墙断面示意图
结构专业计算书建设单位名称： 项目名称： 项目阶段： 项目代号(子项号)： 计算书总册数： 计算软件名称： 计算软件版本：
蒸发器、污水池计算书 执行规范：《建筑结构荷载规范》(GB 50009-2012) 《给水排水工程构筑物结构设计规范》(GB50069-2002)钢筋：d-HPB235;D-HRB335; 1、基本资料 几何信息 水池类型：有顶盖，半地上 长度L=，宽度B=，高度H=，底板底标高= 盖板厚h 1=150mm，池底厚h 2 =300mm，池壁厚t 1 =200mm，底板外挑长度t 2 =200mm 平面图剖面图 水土信息 土天然重度18kN/m3，土内摩擦角30° 地基承载力特征值f ak =130kPa，宽度修正系数η b =，埋深修正系数η d = 地下水位低于底板底标高，池内水深，池内水重度 kN/m3 托浮力折减系数，抗浮安全系数K f = 荷载信息
活荷载：地面 kN/m2，顶盖 kN/m2，组合值系数 恒载分项系数：水池自重，其他 活载分项系数： 活载准永久值系数：顶板，地面，温湿度 考虑温湿度作用：池内外温差°，弯矩折减系数，砼线膨胀系数（10-5/℃） 钢筋砼信息 混凝土：等级C30，重度 kN/m2，泊松比 纵筋保护层厚度（mm）：池壁（内40，外35），顶盖（上35，下35），底板（上40，下40）钢筋：HRB335，裂缝宽度限值：，配筋调整系数 按裂缝控制配筋计算 构造配筋采用《混凝土结构设计规范》GB50010-2010 2 计算内容 （1）地基承载力验算 （2）抗浮验算 （3）荷载计算 （4）内力计算

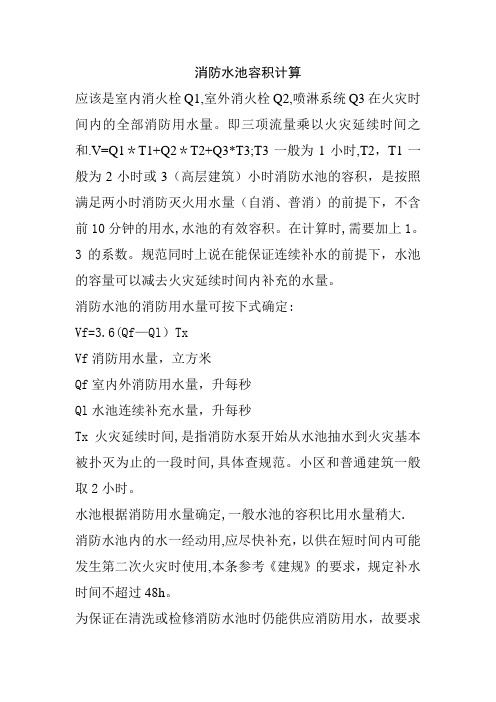

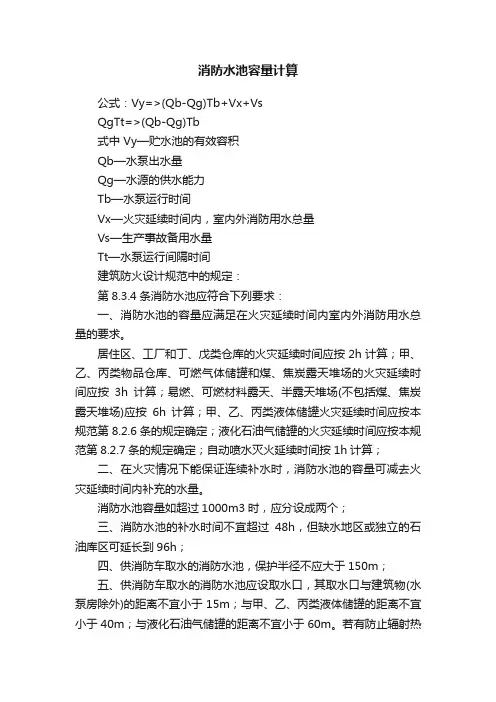

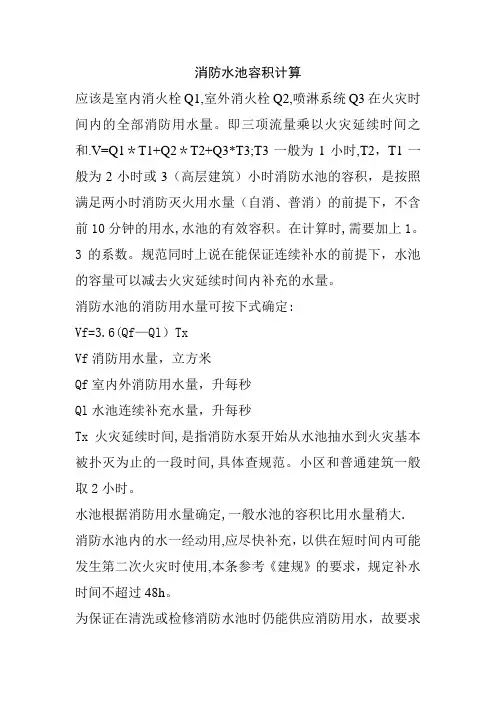

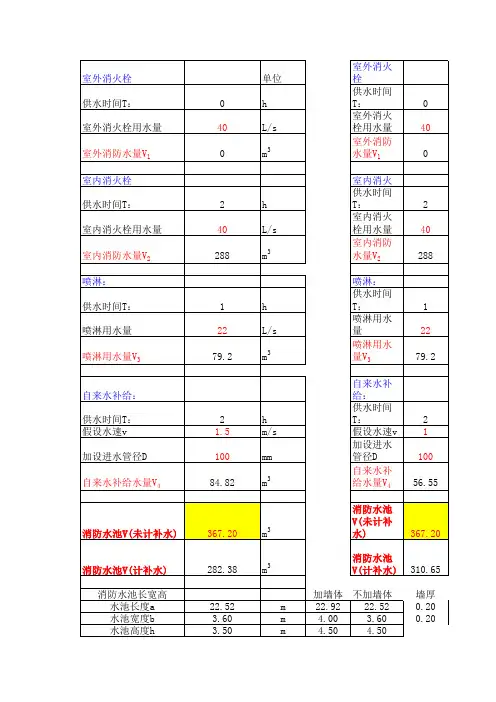

消防水池有效容积的计算 消防水池的有效容积为： V a=（Q p-Q b）×t 式中：V a——消防水池的有效容积（m3）； Q p——消火栓、自动喷水灭火系统的设计流量（m3/h）； Q b——在火灾延续时间内可连续补充的流量（m3/h）； t——火灾延续时间（h）。 大部分的出题都会加一句不考虑补水时间。 [计算举例]消防水池的有效容积计算 某多层丙类仓库地上3层，建筑高度20m，建筑面积12000m2，占地面积4000m2，建筑体积72000m3，耐火等级二级。储存棉、麻、服装衣物等物品，堆垛储存，堆垛高度不大于6m。属多层丙类2项堆垛储物仓库。该仓库设消防泵房和两个500m3的消防水池，消防设施有室内、外消火栓给水系统、自动喷水灭火系统、机械排烟系统、火灾自动报警系统、消防应急照明、消防疏散指示标志、建筑灭火器等消防设施及器材。请 计算消防水池的有效容积。 根据《建筑设计防火规范》GB50016-2014的规定，每座占地面积大于1000m2的棉、毛、丝、麻、化纤、毛皮及其制品的仓库应设置自动喷水灭火系统，该仓库设计有自动喷水灭火系统。依据《自动喷水灭火系统设计规范》4.2.1表5.5.5－1的规定，该堆垛储物仓库自动喷水灭火系统应为湿式系统，火灾危险等级为仓库危险级Ⅱ级，喷水强度不小于16L/min·m2，作用面积200m2。 根据《消防给水及消防栓系统技术规范》表3.3.2、表3.5.2、3.6.2及《自动喷水灭火系统设计规范》表5.0.5－1的规定，该场所室外消火栓的设计流量为45L/s；室内消火栓的设计流量为25L/s.室、内外消火栓的 火灾延续时间为3小时，自动喷水系统灭火的的火灾延续时间为2小时。 故： 消防水池的有效容积=室外45L/s×3h+室内25L/s×3h+自喷16L/min·m2×200m2×2h=486+270+383m m3=1140m3。祝：考出优异成绩 1

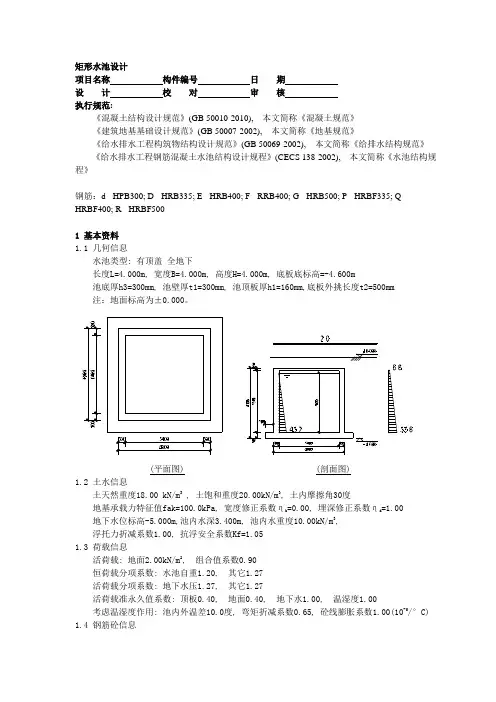

矩形水池设计 执行规范: 《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》 《建筑地基基础设计规范》(GB 50007-2011), 本文简称《地基规范》 《建筑结构荷载规范》(GB 50009-2012), 本文简称《荷载规范》 《给水排水工程构筑物结构设计规范》(GB 50069-2002), 本文简称《给排水结构规范》《给水排水工程钢筋混凝土水池结构设计规程》(CECS 138-2002), 本文简称《水池结构规程》 钢筋： E - HRB400 1 基本资料 1.1 几何信息 水池类型: 有顶盖半地上 长度L=7.750m, 宽度B=14.300m, 高度H=6.350m, 底板底标高=-1.850m 池底厚h3=350mm, 池壁厚t1=300mm, 池顶板厚h1=150mm,底板外挑长度t2=350mm 注：地面标高为±0.000。 (平面图) (剖面图) 1.2 土水信息 土天然重度18.00 kN/m3 , 土饱和重度20.00kN/m3, 土内摩擦角30度 修正后的地基承载力特征值fa=210.00kPa 地下水位标高-2.000m,池内水深5.000m, 池内水重度10.00kN/m3, 浮托力折减系数1.00, 抗浮安全系数Kf=1.05 1.3 荷载信息 活荷载: 池顶板1.50kN/m2, 地面10.00kN/m2, 组合值系数0.90 恒荷载分项系数: 水池自重1.20, 其它1.27 活荷载分项系数: 地下水压1.27, 其它1.27 活载调整系数: 其它1.00 活荷载准永久值系数: 顶板0.40, 地面0.40, 地下水1.00, 温湿度1.00 不考虑温湿度作用. 1.4 钢筋砼信息 混凝土: 等级C30, 重度25.00kN/m3, 泊松比0.20
