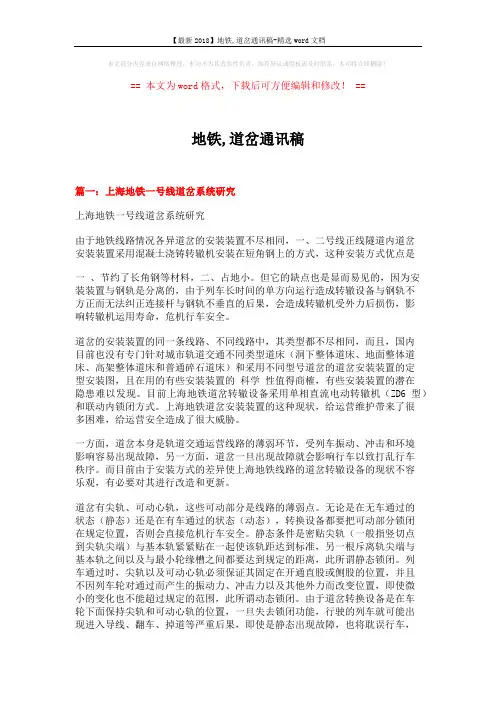

地铁,道岔通讯稿
篇一：上海地铁一号线道岔系统研究
上海地铁一号线道岔系统研究
由于地铁线路情况各异道岔的安装装置不尽相同，一、二号线正线隧道内道岔
安装装置采用混凝土浇铸转辙机安装在短角钢上的方式，这种安装方式优点是
一、节约了长角钢等材料，二、占地小。但它的缺点也是显而易见的，因为安
装装置与钢轨是分离的，由于列车长时间的单方向运行造成转辙设备与钢轨不
方正而无法纠正连接杆与钢轨不垂直的后果，会造成转辙机受外力后损伤，影
响转辙机运用寿命，危机行车安全。
道岔的安装装置的同一条线路、不同线路中，其类型都不尽相同，而且，国内
目前也没有专门针对城市轨道交通不同类型道床（洞下整体道床、地面整体道床、高架整体道床和普通碎石道床）和采用不同型号道岔的道岔安装装置的定
型安装图，且在用的有些安装装置的科学性值得商榷，有些安装装置的潜在
隐患难以发现。目前上海地铁道岔转辙设备采用单相直流电动转辙机（ZD6型）和联动内锁闭方式。上海地铁道岔安装装置的这种现状，给运营维护带来了很
多困难，给运营安全造成了很大威胁。
一方面，道岔本身是轨道交通运营线路的薄弱环节，受列车振动、冲击和环境
影响容易出现故障，另一方面，道岔一旦出现故障就会影响行车以致打乱行车
秩序。而目前由于安装方式的差异使上海地铁线路的道岔转辙设备的现状不容
乐观，有必要对其进行改造和更新。
道岔有尖轨、可动心轨，这些可动部分是线路的薄弱点。无论是在无车通过的
状态（静态）还是在有车通过的状态（动态），转换设备都要把可动部分锁闭
在规定位置，否则会直接危机行车安全。静态条件是密贴尖轨（一般指竖切点
到尖轨尖端）与基本轨紧紧贴在一起使该轨距达到标准，另一根斥离轨尖端与
基本轨之间以及与最小轮缘槽之间都要达到规定的距离，此所谓静态锁闭。列
车通过时，尖轨以及可动心轨必须保证其固定在开通直股或侧股的位置，并且
不因列车轮对通过而产生的振动力、冲击力以及其他外力而改变位置，即使微
小的变化也不能超过规定的范围，此所谓动态锁闭。由于道岔转换设备是在车
轮下面保持尖轨和可动心轨的位置，一旦失去锁闭功能，行驶的列车就可能出
现进入导线、翻车、掉道等严重后果，即使是静态出现故障，也将耽误行车，
影响效率。特别是在繁忙干线，道岔转换设备的任何失效，都会打乱列车运行秩序，给运输带来损失，所以对转换系统的基本要求是：高安全、高可靠、长寿命、少维护、无维修。
上海地铁一、二号线开通使用时间早，受到当时客观条件和环境因素的影响，地铁道岔的转换系统与早期北京、天津地铁道岔转换系统基本相同，都是内锁闭、直流牵引。系统整体性能能够满足正常运营的使用要求。地铁线路正线上采用最多的是9号道岔，道岔直向通过速度为120km/h，侧向通过速度为
35km/h。
道岔牵引方式根据道岔设计、转辙机类型、安装方式的不同而不同。单开道岔分为单机单点牵引、单机多点牵引、多机多点牵引三种类型。国内采用最多的
篇二：广州地铁三北线道岔设计思路(中铁)
刘杰
(中铁第一勘察设计院集团有限公司线运处西安710043)
【摘要】广州地铁三号线北延段道岔采用的是60kg／m钢轨钢筋混凝土短轨枕道岔系列．本文结合广州地铁三号线北延段，阐述了地铁用道岔种类、号数及主要技术特点，并对地铁用道岔的选型、设计提出建议．
【关键词】地铁道岔尖轨辙叉选型设计
1 地铁轨道交通的特点
地铁同国有铁路相比有其特殊性：车辆速度低、轴重轻、轴距单一、固定轴距小；行车密度大，列车间隔时间小、运营时间长、列车侧向通过道岔时一般为空车折返；列车运行区段一般在人口较为密集的繁华地区，要求轨道有良好的弹性和减振降噪能力；养护维修只能在夜间断电时间内完成，要求道岔必须具有足够的强度和稳定性，扣件力求简单、方便、可调，有一定的通用性．
2 道岔的种类及号数
主线道岔宜以列车计算通过速度为依据来选用．不同类型道岔侧向、直向容许通过速度如表1所示．广州地铁三号线北延段折返能力不受道岔型号的控制，仅受列车直向、侧向通过道岔速度要求的制约．当列车直向通过道岔速度低于95km／h或侧向通过道岔速度不大于30km／h时，宜采用9号道岔；当直向通过道岔速度为95—120km／h或侧向通过道岔速度大于30kin／h时，宜选用12号道岔；当侧向通过道岔速度大于50km／h时，宜选用18号道岔．全线所有道岔、交叉渡线均采用60kg／m钢轨．
3．1 道岔尖轨
目前我国地铁铺设的道岔结构一般采用AT藏尖式尖轨，尖轨跟端构造分为间隔铁式和可弯式．尖轨的平面线型分为直线型和曲线型，各有优缺点，道岔设计
时可根据不同情况选用．
3．1．1 直线型尖轨
直线型尖轨的工作边为一直线，它与基本轨工作边所成的交角称转辙角，转辙
角与尖端角相等，也与车轮轮缘冲击尖轨工作边的角相
等．这种尖轨可用于左开或右开单开道岔，加工制造简单，便于修换．缺点是
尖轨尖端轨距加宽大，影响列车沿正线运行的平稳，当列车逆向进入侧线时，
轮缘对尖轨的冲击较大，列车摇晃，尖轨也易磨损．3．1．2 曲线型尖轨曲线型尖轨的工作边除尖端前部有一小段直线外，其余均为圆曲线，一般冲击角小
于直线型尖轨，这种尖轨与导曲线的衔接比较圆顺，与同号码直线型尖轨比较，导曲线半径可以增大，侧向通过速度可以提高，道岔全长可以缩短．其缺点是
左右开道岔不能通用，加工较复杂．曲线尖轨根据平面线型的不同又可分为切
线型、半切线型、割线型、半割线型．其中半切线型、割线型、半割线型在我
国铁路应用的较为广泛．
(1)半切线型：见图1，尖轨曲线的理论起点与基本轨工作边相切，在尖轨
25ram断面宽作切线，将尖轨前部取直．这种线型可显著地增大导曲线半径和
缩短道岔全长，我国各种曲线尖轨主要采取此种形式，上海地铁一、二号线应
用此道岔已运营十余年。
(2)割线型：见图2，曲线尖轨工作边与基本轨工作边相割，割距应满足使车轮
逆向进岔时
对尖轨的冲击角小于或等于容许值的要求．采用这种型式的尖轨与采用同号数
的半切线型曲线尖轨相比较，导曲线半径可更大，道岔全长更短．但尖轨冲击
角大，尖轨前部易磨耗，列车易产生摇晃．这种尖轨多用于小号数和全长较短
的道岔．
(3)半割线型：见图3，曲线尖轨工作边与基本轨工作边相割，在尖轨某断面处
作切线，将尖轨前部取直，割距和尖轨断面宽应使冲击角小于或等于容许
值．这种尖轨一般是条件限制，要求道岔长度尽量缩短或导曲线半径尽量加大
时采用，其冲击角大，尖轨磨耗快，运行条件差，一般情况不宜采用．
导曲线半径180 In的60 kg／In钢轨9号单开道岔，采用弹性可弯曲线尖轨，道岔全长较直线尖轨道岔短约1．8 In．曲线尖轨冲击角比直线尖轨约减小20 ，减少侧向通过时动能损失，列车进入道岔平顺性好，但尖轨较长，需要2台转
辙机．采用直线尖轨其道岔主要尺寸与国铁9号单开道岔相同．直线尖轨长为6450 mm，尖轨跟端为间隔铁活接头，尖轨稳定性差，但尖轨搬动灵活，需要1
台转辙机．直线尖轨冲击角较大，为1。21 56”，侧向通过道岔时列车产生晃动．限制了侧向容许通过速度．根据以上适用特点，综合考虑广州地铁三号
线北延段的投资及使用条件，60ks~m钢轨9号道岔采用与原三号线方案相同的
