surfer的一些使用

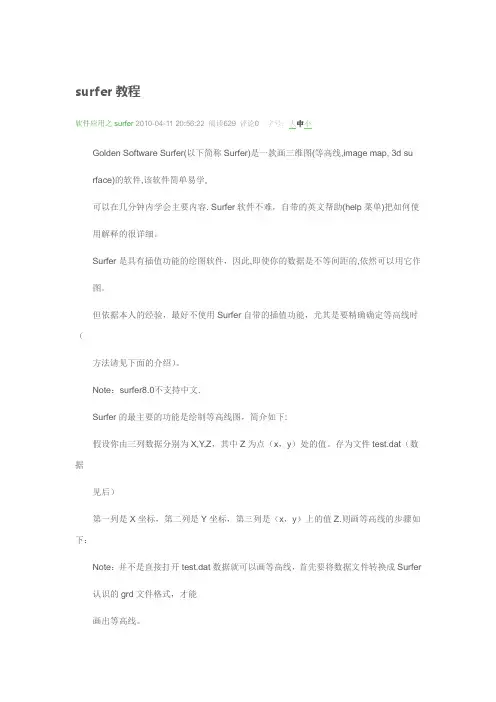

surfer教程
软件应用之surfer 2010-04-11 20:56:22 阅读629 评论0字号：大中小
Golden Software Surfer(以下简称Surfer)是一款画三维图(等高线,image map, 3d su rface)的软件,该软件简单易学,
可以在几分钟学会主要容. Surfer软件不难，自带的英文帮助(help菜单)把如何使
用解释的很详细。
Surfer是具有插值功能的绘图软件，因此,即使你的数据是不等间距的,依然可以用它作图。
但依据本人的经验，最好不使用Surfer自带的插值功能，尤其是要精确确定等高线时（
方法请见下面的介绍）。
Note：surfer8.0不支持中文.

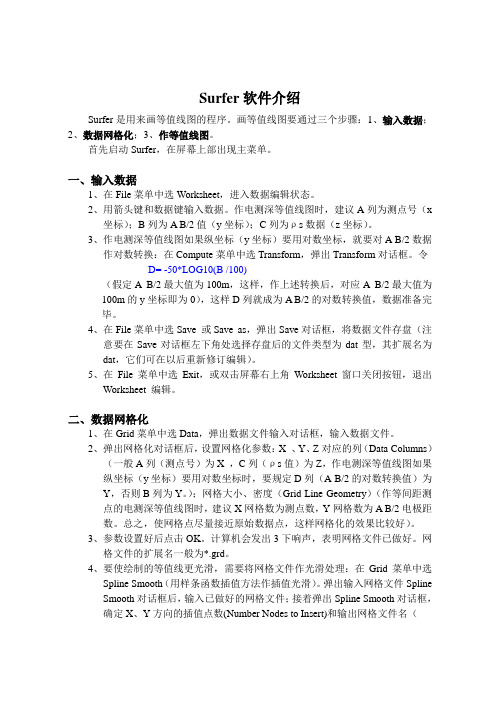

Surfer的最主要的功能是绘制等高线图，简介如下:
假设你由三列数据分别为X,Y,Z，其中Z为点（x，y）处的值。存为文件test.dat（数据
见后）
第一列是X坐标，第二列是Y坐标，第三列是（x，y）上的值Z.则画等高线的步骤如下：
Note：并不是直接打开test.dat数据就可以画等高线，首先要将数据文件转换成Surfer 认识的grd文件格式，才能
画出等高线。
步骤一：把数据文件转换成grd文件
1.打开Surfer软件，打开菜单“Grid | Data..." ,在open对话框中选择文件test.dat
2. 这会打开”Grid Data“对话框。在“Data Columns”中选择要进行GRID的列数据（
这里我们不用选择，因只有3列数据
且它们的排列顺利已经是XYZ了，如果是多列数据，则可以在下拉菜单中选择所需要的列
数据）。

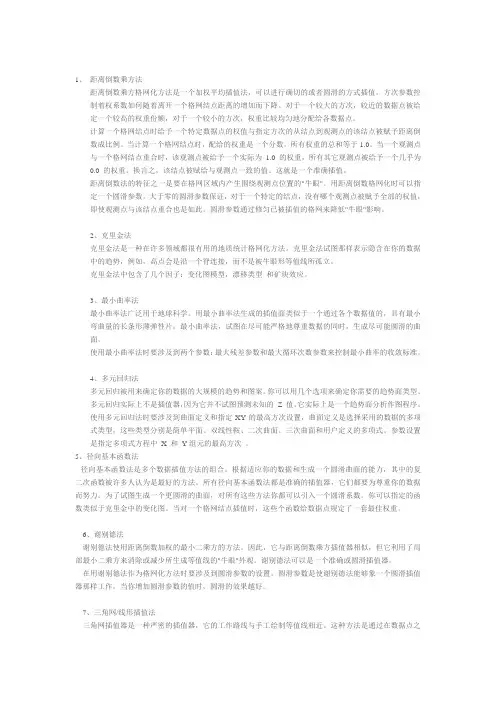

在“Griding Method"中选择一种插值方法（如果你需要比原始数据的网格X和Y更密的Z
数据），则在Grid的过程中，Surfer
会自动进行插值计算，生成更密网格的数据。如果你只是想绘原始数据的图，不想插值，则最好选择
距离平方反比法（inverse distance to a power）方法（因为此法在插值点与取样点重合时，插值点值就是取样点值，
而其它方法不能保证如此）。在"output GridFile“中输入输出文件名test.grd，然后在“Grid Line Geometry”中设置网格点数。
这里需要注意的是，当X和Y的数值相差很大时，这里显示的最大最小值可能有错误（即
与原始数据不同），这是Surfer
软件本身的问题，遇到这种情况，必须手动改正这种错误，即输入正确的最大最小值（详细步骤见后）。由于我们的数据
没有此类问题，因此不必手动改正最大最小值。但必须手动改正X和Y的间距“spacing”
或数据个数“＃f”，这二者是相关的，改动一个，另一个
自动改正。如果你的原始数据是等间距的，这里的X和Y的间距“spacin g"或”＃f“最好与原数据一致，这样可以减少插值带来的误差。我们的数据是不均匀的，所以必须插值，这里可以不进行任何改动。好了，点“ok”，画图所需要的grd文件就生成了。
步骤二：画等高线
打开菜单“Map|Countour Map|New Countour Map"，在“Open Grid”对话框中选择刚才输出的grd文件，如test.grd，点“ok”
则一副等高线图就画完了。
步骤三：等高线图的设置
在所画的等高线图中双击鼠标，就会出现设置等高线图的各种属性，以后再详细介绍，只要你用点时间，完全可以
自己搞懂，不要怕改动，到处点点鼠标，改改属性值，再看原图有什么变化，轻松搞定。
在图的边缘双击鼠标则可以改动坐标轴的属性。
（未完待续）
test.dat 数据文件
"x","y","z"
0.1,0,90
3.5,0,45
6.2,0,40 7,0,55 9,0,25 9,5,55 9,3,48 9,7,45 6.5,7,75 4.5,7,50 2.9,7,75 1.3,7,52 0,7,70 0,4.1,90 0,2.1,105
1.7,5.6,75
2.2,4.5,66 2.5,
3.6,60
2.9,2.4,55
3.2,1.1,50 1.6,6.6,60
4.7,1,66
4.5,2.5,80 4.6,3.6,95 4.5,4.2,80 4.3,
5.1,70
4.4,6,60
5.3,5.3,78 6,5.7,88
6.9,5.6,102
7.1,5,104 7,3.5,90 6.9,2.7,80 6.9,1.9,70 7,0.6,60 6,1,51
6,2,54
5.9,3,60 6,4,64
6.3,4.8,71 3,6,75
4,4.5,75
0.6,5,80
1.8,2,70
end of test.dat （此行不在数据文件中）
续一：
等高线图的着色（fill）和设置
双击等高线图，就会出现“map：countour properities”对话框，我来介绍此对话框中的设置。
“General”选项卡中：
“input grid file”为打开的等高线图的grid文件，你可以修改此处，打开不同的文
件（几乎没人这样做），
点一下打开文件图标旁的“i”图标，则可以看到当前grid文件的基本统计信息，如最大最小值等。
“filled countours”选中fill countour（在前面的方框中点一下鼠标），就可以画
着色的等高线图了，如果再选中
下面的“color scale”的话，则可以在等高线图旁边给出色彩棒。
“smothing”选中的话可以对等高线进行平滑，在amount中有低中高三种选择。这一项
一般可以不选，除非你
画出的等高线图中的等高线非常的不平滑，这项只起到美化图形的结果，没有更大的意义。
“blanked regions”这项可以对空白区域进行着色，只有在你的等高线中有空白区域
时才有意义，一般不用。
“fault line”项，可以设置等高线的粗细颜色等。
“Levels”选项卡中：
“level”，点击“level”可以设置等高线的最大最小值和等高线间的等高距，这可以
对所有的等高线发生作用，
通过调节此项可以使等高线分布均匀，易于看清楚，作图更美观。如不想人为改动，可用缺省值。双击level
下面的数字，可以单独更改等高线的值，但要注意等高线从小到大的规律，不能瞎改。“line”，点击“line”可以设置等高线的线型。
“properities”中选中“uniform”，则线型是统一的，选中“gradation”，则线的颜
色是渐变的。
选择好“properities”后，就可以更改下面的线型（style）和颜色（color）已经线的
粗细（line）。
当选“gradation”时，线的颜色是渐变的，点一下color旁边的颜色区，就会出现“co
lor spectrum”
选项，点一下“盾形”图标（在颜色条的左右两端上方），就可以分别点选下面的颜色了，当然，
也可以自己加入“盾形”图标，加自己的颜色。或是用“load”调用调色板文件（*.cl
r)，在surfer8
目录下就有。
“affected levels”可以有选择的对等高线的线型颜色进行设置，这里不再详细介绍，
只要自己动手改
改那里边的三个数字，你很快就会弄明白。
此外，还可以通过双击line下面的线来改变某一根等高线的具体属性。
“fill”，此选项只有在着色等高线图中才有效，对单独的等高线图无作用。点击“fi
ll”设置着色。
着色与“line”选项中的容类似，不再详细介绍。同样，可以通过双击“
fill”下面的具体颜色条来
对特定的等高线区域进行着色。
“labels”选项用来设置等高线标注数字，比较简单。双击下面的“yes”或“no”可以
改变是否显示标注。
“hach”选项用来画等高线的上下方向（即上山或下山方向），一般不用。
“add”是在右边的按钮。当选中某一level后，点“add”按钮可以在两个level之间插入一新的level。
“view”选项卡用来调整等高线图的整体方向，除了在3d surface情况下，一般不用。“scale”选项卡用来设置xyz轴的比例，可以调整其长度选项。一般情况不需调整，除非xy相差很大，为了方便看图
可以调整其到合适的长度。
“limits”选项可以用来裁剪等高线图（通过设置xy的最小最大值），从而得到感兴趣地方大小的图形。
“background”可用来设置背景填色，一般不用。
横纵（xy）坐标轴的设置：
双击横轴和纵轴所在的位置，就可以打开坐标轴属性对话框“map bottom（or left o r top or right）axis properties”
下面以bottom轴为例，其它类似：
“gernal”选项卡：
“Title”，在空白处可以输入轴的说明或图的说明文字，用“offset along”和“o
ffset from”可以设置
说明文字的位置，“font”可以选择字体，“angle”可以选择文字的旋转角度。“labels”，设置轴的刻度值。
“axis plane”设置轴平面，一般不改动。
“axis”设置轴线属性。
“ticks”设置轴线上刻度的长度，方向，主刻度和辅助刻度。
“scaling”设置刻度值（label）的起始值(first major)，间隔（major）和最后值(
last major)。其它值一般不修改。
“grid lines”用来设置等高线图的坐标网格，用鼠标点击“show”即可。
此外，以上等高线的所有属性都可以通过双击左边的“object manager”（或在“view ”菜单中）属性窗口来设置，
与直接在图中设置无异。
（未完待续）
续二:
在等高线图上加上背景地图(base map)(世界地图或局部地图)
我们经常需要把世界地图放在等高线图下面作为参考,世界地图在surfer8中的格式是*.
bln, *.gsb,*.jpg,*.gif等多种形式,
比较常用的是*.bln文件,这些地图在surfer8的官方.goldensoftware.c
om/都有,可以自由下载.我给大家
提供一个世界地图的bln文件,见附件world0360.bln.
在surfer8中打开map|base map... 然后打开world0360.bln文件,就可以画出世界地图了.用view|fit to window可以很好
的显示. 然后我们可以把相应的等高线图用以前讲的方法画出(注意base map的网格坐标
必须与等高线图的网格坐标
一致,至少base map的网格坐标要包含等高线图的网格坐标). 再按F2键(选中所有对象,
或ctrl+A), 点击map|overlap maps
就可以将两幅图合成一副图. 打开view|object manager, 选中"base",点右键, 选ord er overlay|move to front就可以将
背景图移到前面一层.这样一份好的等高线图就画好了.(见图)
续三:
大家看了我给的续二中的图有可能会奇怪,为什么你的等高线只在海洋上有,陆地上怎么
没有呢?
这就是此节要讲的容.
首先讲一下bln文件的格式,bln文件具有以下格式:
length,flag
x1,y1
x2,y2
...
xn,yn
length,flag
x1,y1
x2,y2
...
xn,yn
其中,length是背景地图曲线中点坐标的个数,如果xn=x1,yn=y1,那么所有的点将围成一个圈.如果不是这样,
则是一条不闭合的曲线. flag的值为1或0,当flag=1时,闭合曲线里面的等高线可以用此bln文件blank掉(即
将闭合曲线中的等高线消除),如果flag=0,则是曲线外面的等高线被blank. 我所提供的bln文件为flag=1
的格式,当然可以将其改成0.简单介绍了bln文件的格式,再来介绍怎样blank等高线.
假设我们已经有了一个全球的等高线图,其原始数据文件为1.grd. 打开grid|blank...
选择文件1.grd,"ok",然后
在新的对话框中选择world0360.bln, "ok",再在新的对话框中输入要输出的grd文件的名
字,点ok就可以得到
一个blank过的grd文件(假设为out.grd),则用out.grd再做等高
线图,即可出现我所给续
二中的效果.
（未完待续）
续四:
应用surfer8给出数据文件的统计性质.
在应用数据作图前,有时候需要知道每列数据的统计性质,如最大值,最小值,标准差等.应用surfer8的
worksheet可以很方便的解决此问题.
打开file|new 选中worksheet,则出现一个类似excel的表格,在此环境下,可以用file|o pen来
打开需要查看的数据文件,譬如test.dat. 如果我们想知道B列的统计性质,则点击B,再打
开
菜单data|statics...,选"ok",就会出现统计结果. 同时,我们还可以对各列进行数学运算,譬如
我想生成新的一列D,它是B列的平方加上C列的和,则先点击D列(空白列),再打开data|tr
ansform...
在transform equation下输入" D=B*B+C" 点击"ok",则会生成D列数据,只要将文件另存为新文档就可以了.当然,你还可以用surfer8的worksheet做很多类似的计算.
应该说,surfer8的这一功能是很实用的,当然,还可以用data|sort...对数据进行排序.
续五:
post map和classed post map
有时候,我们需要在base map中添加台站的坐标,并用三角,五星等符合将其标出,且在旁
边
写上台站的名字,这可以用post map和classed post map完成.
首先介绍post map,它的数据文件一般格式是:
x1, y1, label1
x2, y2, label2
...
xn, yn, labeln
其中,xn,yn为坐标值,label为数字或文字.我们还是以test.dat为例子
打开map|post map|new post map..., 选择文件test.dat, 选"ok"
则会出现一副post map的图,双击图的中央,就会打开其属性.
在gernal选项中可以设置坐标列,以及symbol(可更改为其它的形状,缺省
为十字).
在labels选项中,可以通过"worksheet column for label"设置label,此处我们
选择c列,则c列的值会出现在每个坐标点的上方.(如图所示) 至于其它的设置
跟等高线类似,不再详述.
至于classed post map与post map类似,只是对不同的点,根据某些规则分类
而已. 譬如还是test.dat文件,我们把c列看成是每个点的高程,则可以根据高程
对各点分类.如高程在25-54的用十字表示,88-105的用三角表示等.
打开map|post map|new classed post map..., 选择文件test.dat, 选"ok"
则出现一副classed post map,双击图可以编辑属性,这里会多一个"classes"
选项卡,这里的选项最大最小值,symbol等都可以改,不再详述.需要注意的是
classed post map至少要有三列数据,其中第三列就是分类的标准.
（未完待续）
续六:
vector map 向量图(或风向图)
在此论坛很多人是搞大气和海洋的,因此,经常要画风向量图或海流的向量图,
surfer8可以轻松的完成,且图形可以调整,因此可以生成很漂亮的图形.
vector map分1-grid vector map 和2-grid vector map两种.
首先介绍1-grid vector map
1-grid vector map可以给出坐标点的方向和振幅大小,但它一般表示的是等高线的
下山方向和大小,是等高线图的一种特殊表现方式,如应用test.dat 就可以做出.
打开map|vector map|new 1-grid vector map,选中test.dat,则会出现一副箭头图.
通过双击图的中央可以编辑它的属性,此图一般很少应用,因此其属性设置不再
详述,感兴趣的朋友可以自己试一下.
下面主要讲2-grid vector map
2-grid vector map用到两个不同的grd文件,一般讲,这两个文件应该有相同的坐标
网格. 2-grid vector map的grd文件可以有两种表示方法,一种是直角坐标形式,一种
是极坐标形式. 对直角坐标形式,其中一个grd文件里是x方向的值,另一个方向是
y方向的值. 对极坐标形式,一个grd文件是vector的方向,另一个grd文件是vector
的振幅值. 下面举个具体的例子来说明如何作图.
假设我们已经有了风分量u和v的两个直角坐标的grd文件(包括x y windu三个分量),
名字分别为amipii.u.Jan.sp.dat和amipii.v.Jan.sp.dat两个grd
文件
(需要注意的是,这两个文件已经是ascii 码的grd文件,看不到相应的三个分量,但
不需要再进行grid过程,可以直接应用,至于如何生成这种形式的grd文件
,我将在以后具体解释). 打开map|vector map|new 2-grid vector map,将打开"open x component (angle) grid"对话框, 此时选中amipii.u.Jan.sp.dat(注意,需要在文件
类型中选择all files(*.*)才可以选择*.dat文件), 随后会打开
"open y component (length) grid"对话框, 此时选中amipii.v.Jan.sp.dat,选择"ok"
,就会
出现一副风的箭头图,再加上base map就成了一副很漂亮的图(如图所示). 通过双击就可以打开此图的属性(map vectors properties).
注意:在"data"选项卡中,coordinate system要选cartesian(x,y)(如果你用极坐标,就选polar (angle, length)). 在"symbol"选项卡中可以修改箭头的形状,线的属性,其中fr equency 是设置x和y方向需要箭头的频率,此处我们改为3,3,即在x和y 方向都是没3点画一个箭头
,
也即省略了两点.其中的color scaling可以会色彩箭头,大家可以看一下效果(此处我没有
改动). 在"scaling"选项卡中,可以设置箭头起始点的位置(symbol 项),以及箭头长度的比例形式
(线性,log,平方根等,在scaling项中改).在右边还有两个选项,一个是反转箭头方向,一个是给出
箭头的图标(legend),选中后者. 在下面可以设置箭头的各个属性(mangitude,shaft le ngth,
head length和symbol width,分别表示风的振幅大小(可改,这里选用缺省值),箭头杆的长度,
箭头头的长度和箭头的宽度,这里其最小最大值分别为(后三项)0.04in,0.2in,0.04in,0 .04in
,0.01in,0.01in). 在"scale"选项卡中,选择x scale下的length为6in,y scale下的len gth为3in.
其它属性不做改动,即可生成我所给的图形. 当然,你也可以给出风uv项的角度和振幅,用
极坐标来画图,这其中要注意极坐标的参考点可以是东(角度逆时针)或北(角度顺时针), 请
注意选择(在属性的"data"选项卡中修改,且其角度可以用度或弧度作单位,请小心区分) .
（未完待续）
续七:
ascii 码的grd文件及插值问题.
在续六中,我给的grd文件是ascii码的直接grd文件格式,无需进行grid过程,这样做简单
,准确,
可以在工作和学习过程中提供很多方便.下面做一详细介绍.
ascii码的直接grd文件格式包括5个文件头信息(关于网格的限制),然后是z的值,值得注
意
的是,这种文件格式必须用空格来区分两个数据. 其一般格式为:
DSAA (注意,必须大写且从第一行第一列开始,即DSAA前面不能有空格) nx ny (x 方向网格点的个数nx, y方向网格点的个数ny) xlo xhi (x 方向网格点的最小值和最大值)
ylo yhi (y 方向网格点的最小值和最大值)
zlo zhi (z 方向网格点的最小值和最大值)
grid row 1 (z 的值在点(x1,y1), (x2,y1),....(xn,y1))
grid row 2 (z 的值在点(x1,y2), (x2,y2),....(xn,y2))
grid row ........
grid row n (z 的值在点(x1,yn), (x2,yn),....(xn,yn))
第3章绘图软件的使用 软件运行环境及特点 Golden Software Surfer （以下简称Surfer）是一款画三维图（等值线，image map，3d surface）的软件，是美国Golden Software公司的系列绘图软件之一。该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助文件（help菜单）是相当完美且容易阅读的，对如何使用Surfer，解释的很详细，只要学过英语的人都可以很快上手。 Surfer的主要功能是绘制等值线图（contour map），是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。此外它还可以绘制张贴图、分类张贴图、矢量图、影像图、线框图、3d surface map，等形式的图形，其功能是比较强大的。 Surfer的安装比较简单（目前，只有Windows操作系统下的版本，最为常用的是版本），只要按其提示缺省安装即可。其安装软件的大小不到30M，一般的计算机硬件基本能够顺利使用该软件。安装好Surfer以后，其环境界面如图3－1所示。 命令 菜单 绘图 命令 目标管 理窗口 工作区 状态栏 图3-1 软件界面
软件界面及命令菜单 Surfer软件的界面非常友好，继承了Windows操作系统软件的特点。从图3－1中可以看到，其最上方为命令菜单，在命令菜单的下方是命令菜单中的快捷工具栏（共两行），左侧的空白区域为目标管理窗口，用来更加方便的管理绘制的各个图形要素，右侧的空白区域为工作区，用来绘制图形，最右侧的一个竖条工具栏是绘图命令的快捷方式。下面详细介绍各个命令菜单的主要内容。 3.2.1文件菜单（F） “文件菜单”如图3－2所示，主要是对文件进行操作，如文件的建立、加载、打印设置等。 图3-2 文件菜单 新建—用来新建一个工作窗口，点击后即出现图3－1界面。 打开—打开一个已经存在的Surfer可以识别的文件。 关闭—关闭当前窗口。 保存—保存当前窗口内容。 另存为—将当前窗口内容另存为其它文件名。 输入—输入Surfer识别的图形格式。 输出—将窗口内容输出到图形等格式文件。 页面设置—设置当前页面的尺寸等属性。 打印—打印当前窗口内容。
surfer的一些使用 surfer教程 软件应用之surfer 2010-04-11 20:56:22 阅读629 评论0字号：大中小 Golden Software Surfer(以下简称Surfer)是一款画三维图(等高线,image map, 3d su rface)的软件,该软件简单易学, 可以在几分钟学会主要容. Surfer软件不难，自带的英文帮助(help菜单)把如何使 用解释的很详细。 Surfer是具有插值功能的绘图软件，因此,即使你的数据是不等间距的,依然可以用它作图。 但依据本人的经验，最好不使用Surfer自带的插值功能，尤其是要精确确定等高线时（ 方法请见下面的介绍）。 Note：surfer8.0不支持中文. Surfer的最主要的功能是绘制等高线图，简介如下: 假设你由三列数据分别为X,Y,Z，其中Z为点（x，y）处的值。存为文件test.dat（数据 见后） 第一列是X坐标，第二列是Y坐标，第三列是（x，y）上的值Z.则画等高线的步骤如下： Note：并不是直接打开test.dat数据就可以画等高线，首先要将数据文件转换成Surfer 认识的grd文件格式，才能 画出等高线。 步骤一：把数据文件转换成grd文件 1.打开Surfer软件，打开菜单“Grid | Data..." ,在open对话框中选择文件test.dat 2. 这会打开”Grid Data“对话框。在“Data Columns”中选择要进行GRID的列数据（
这里我们不用选择，因只有3列数据 且它们的排列顺利已经是XYZ了，如果是多列数据，则可以在下拉菜单中选择所需要的列 数据）。 在“Griding Method"中选择一种插值方法（如果你需要比原始数据的网格X和Y更密的Z 数据），则在Grid的过程中，Surfer 会自动进行插值计算，生成更密网格的数据。如果你只是想绘原始数据的图，不想插值，则最好选择 距离平方反比法（inverse distance to a power）方法（因为此法在插值点与取样点重合时，插值点值就是取样点值， 而其它方法不能保证如此）。在"output GridFile“中输入输出文件名test.grd，然后在“Grid Line Geometry”中设置网格点数。 这里需要注意的是，当X和Y的数值相差很大时，这里显示的最大最小值可能有错误（即 与原始数据不同），这是Surfer 软件本身的问题，遇到这种情况，必须手动改正这种错误，即输入正确的最大最小值（详细步骤见后）。由于我们的数据 没有此类问题，因此不必手动改正最大最小值。但必须手动改正X和Y的间距“spacing” 或数据个数“＃f”，这二者是相关的，改动一个，另一个 自动改正。如果你的原始数据是等间距的，这里的X和Y的间距“spacin g"或”＃f“最好与原数据一致，这样可以减少插值带来的误差。我们的数据是不均匀的，所以必须插值，这里可以不进行任何改动。好了，点“ok”，画图所需要的grd文件就生成了。 步骤二：画等高线 打开菜单“Map|Countour Map|New Countour Map"，在“Open Grid”对话框中选择刚才输出的grd文件，如test.grd，点“ok”
surfer软件的使用方法 【转】goldensurfer8.0初学者教程2021年12月13日星期日15:22 戈德恩瑟费尔。0初学者教程 一、简介 戈德弗特斯沃兹。0（以下简称surfer）是三维图形（等高） 线,imagemap,3dsurface）的软件，该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助（help菜单）对如何使用surfer解释的很详细，其中的tutorial教程更是清晰的介绍了surfer的简单应用，应该说surfer软件自带的帮助文件是相当完美 且容易阅读的,只要学过英语的人都可以很快上手。 Surfer是一款具有插值功能的绘图软件，因此即使数据间距不等，也可以使用它进行绘图。然而，根据作者的经验，最好不要使用surfer的插值功能，尤其是在需要精确确 定等高线时。由于surfer是一款美国软件，它不支持中文，这可以算是一个小小的遗憾。 surfer的主要功能是绘制等高线图（contourmap），此外它还可以绘制postmap，classedpostmap，vectormap，imagemap，wireframemap，3dsurfacemap，等形式的图形。其功能是比较强的，但没有各种投影变化是它的一大缺点。尤其是在等高线领域，这不能 不说是它的应用受到限制的地方。由于surfer软件没有中文说明书，对一些初学者来说 可能会存在上手较难的问题，鉴于此种需求，编写了这一初学者参考手册，希望对大家有 所帮助。二、等高线的绘制 Surfer的主要功能是绘制等高线图，但我们不能直接用数据文件绘制等高线。Surfer 要求等高线图的数据有特殊的格式要求，即首先将数据文件转换为Surfer认可的GRD文 件格式，绘制等高线（当然，你可以直接生成surfer接受的ASCII码的GRD文件格式， 这样你就可以直接绘制。这个方法将在后面介绍。首先，我们将介绍常见的绘制方法）。 假设有三列数据，即x、y和Z，其中Z是点（x，y）的值，有一个文件test Dat（数据 见附件），其中第一列是x坐标，第二列是y坐标，第三列是（x，y）上的值Z。然后绘 制等高线的步骤如下： 步骤一：把数据文件转换成grd文件 1.打开菜单grid | data，在打开对话框中选择数据文件test dat 2.这会打开“griddata”对话框。在“datacolumns”中选择要进行grid的网格数据（x和y坐标）以及格点上的值（z列），这里我们不用选择，因只有3列数据且它们的 排列顺利已经是xyz了，如果是多列数据，则可以在下拉菜单中选择所需要的列数据。选 择好坐标xy和z值后，在“gr idingmethod\中选择一种插值方法（如果你需要比原始数 据的网格x和y更密的z数据，或是你的网格是非均匀的），则在grid的过程中，
surfer软件使用手册 surfer软件使用手册 1. 概述 1.1 关于surfer软件 Surfer是一种用于地理信息系统和地形分析的二维和三维可视化工具。它提供了一套完整的功能，使用户能够进行地图绘制、数据分析和空间建模等操作。 1.2 目标读者 本手册适用于初学者和有一定经验的用户。无论您是新用户还是老用户，您都可以从本手册中找到有关surfer软件的详细信息。 2. 安装和启动 2.1 系统要求 在安装和使用Surfer之前，请确保您的计算机符合以下最低系统要求： - 操作系统：Windows 7/8/10 - 处理器：1 GHz或更高 - 内存：1 GB或更多
- 硬盘空间：至少500 MB的可用空间 2.2 安装Surfer软件 按照以下步骤安装Surfer软件： 1. 双击安装程序，打开安装向导。 2. 阅读并接受许可协议。 3. 选择安装位置和目标文件夹。 4. 选择默认的开始菜单文件夹和桌面图标选项。 5. “安装”按钮开始安装。 6. 安装完成后，“完成”按钮退出安装向导。 2.3 启动Surfer软件 成功安装Surfer后，您可以按照以下步骤启动软件： 1. 在Windows操作系统中，“开始”菜单。 2. 找到Surfer的程序图标并。 3. 程序启动后，您可以选择创建新项目或打开现有的项目。 3. Surfer界面 Surfer界面包括菜单栏、工具栏、属性窗口、数据视图和绘图窗口等多个组件。以下是对每个组件的简要说明：
3.1 菜单栏 Surfer的菜单栏包含许多可用的功能和选项，用于执行各种操作，如打开文件、保存项目、编辑图层和设置输出选项等。 3.2 工具栏 工具栏上显示了一些常用的工具图标，通过单击这些图标，您 可以更快地执行某些操作，如放大、缩小、绘制等。 3.3 属性窗口 属性窗口显示当前选择对象的属性。您可以在此窗口中更改属 性设置，如线条样式、填充颜色、字体等。 3.4 数据视图 数据视图显示已加载或创建的数据文件的结构和属性。您可以 使用数据视图来浏览数据集、添加新数据、编辑数据和删除数据等。 3.5 绘图窗口 绘图窗口是您绘制和编辑地图的主要工作区。您可以在此窗口 中添加地图元素、绘制曲线、编辑对象和设置尺寸等。 4. 创建新项目 4.1 新建项目 要创建新项目，请按照以下步骤操作：
surfer教程 软件应用之surfer 2010-04-11 20:56:22 阅读629 评论0字号：大中小 Golden Software Surfer(以下简称Surfer)是一款画三维图(等高线,image map, 3d su rface)的软件,该软件简单易学, 可以在几分钟内学会主要内容. Surfer软件不难，自带的英文帮助(help菜单)把如何使用解释的很详细。 Surfer是具有插值功能的绘图软件，因此,即使你的数据是不等间距的,依然可以用它作图。 但依据本人的经验，最好不使用Surfer自带的插值功能，尤其是要精确确定等高线时（ 方法请见下面的介绍）。 Note：surfer8.0不支持中文. Surfer的最主要的功能是绘制等高线图，简介如下: 假设你由三列数据分别为X,Y,Z，其中Z为点（x，y）处的值。存为文件test.dat（数据 见后） 第一列是X坐标，第二列是Y坐标，第三列是（x，y）上的值Z.则画等高线的步骤如下： Note：并不是直接打开test.dat数据就可以画等高线，首先要将数据文件转换成Surfer 认识的grd文件格式，才能 画出等高线。
步骤一：把数据文件转换成grd文件 1.打开Surfer软件，打开菜单“Grid | Data..." ,在open对话框中选择文件test.dat 2. 这会打开”Grid Data“对话框。在“Data Columns”中选择要进行GRID的列数据（ 这里我们不用选择，因只有3列数据 且它们的排列顺利已经是XYZ了，如果是多列数据，则可以在下拉菜单中选择所需要的列 数据）。 在“Griding Method"中选择一种插值方法（如果你需要比原始数据的网格X和Y更密的Z 数据），则在Grid的过程中，Surfer 会自动进行插值计算，生成更密网格的数据。如果你只是想绘原始数据的图，不想插值，则最好选择 距离平方反比法（inverse distance to a power）方法（因为此法在插值点与取样点重合时，插值点值就是取样点值， 而其它方法不能保证如此）。在"output GridFile“中输入输出文件名test.grd，然后在“Grid Line Geometry”中设置网格点数。 这里需要注意的是，当X和Y的数值相差很大时，这里显示的最大最小值可能有错误（即 与原始数据不同），这是Surfer 软件本身的问题，遇到这种情况，必须手动改正这种错误，即输入正确的最大最小值（详细步骤见后）。由于我们的数据 没有此类问题，因此不必手动改正最大最小值。但必须手动改正X和Y的间距“spacing”
第3章Surfer8.0绘图软件的使用 3.1 软件运行环境及特点 Golden Software Surfer 8.0 （以下简称Surfer）是一款画三维图（等值线，image map，3d surface）的软件，是美国Golden Software公司的系列绘图软件之一。该软件简单易学，可以在几分钟内学会主要内容，且其自带的英文帮助文件（help菜单）是相当完美且容易阅读的，对如何使用Surfer，解释的很详细，只要学过英语的人都可以很快上手。 Surfer的主要功能是绘制等值线图（contour map），是具有插值功能的绘图软件，因此，即使你的数据是不等间距的，依然可以用它作图。此外它还可以绘制张贴图、分类张贴图、矢量图、影像图、线框图、3d surface map，等形式的图形，其功能是比较强大的。 Surfer的安装比较简单（目前，只有Windows操作系统下的版本，最为常用的是 8.0版本），只要按其提示缺省安装即可。其安装软件的大小不到30M，一般的计算机 硬件基本能够顺利使用该软件。安装好Surfer以后，其环境界面如图3－1所示。 命令 菜单 绘图 命令 目标管 理窗口 工作区 状态栏 图3-1 Surfer8.0软件界面 ·22·
·23· 3.2 软件界面及命令菜单 Surfer 软件的界面非常友好，继承了Windows 操作系统软件的特点。从图3－1中可以看到，其最上方为命令菜单，在命令菜单的下方是命令菜单中的快捷工具栏（共两行），左侧的空白区域为目标管理窗口，用来更加方便的管理绘制的各个图形要素，右侧的空白区域为工作区，用来绘制图形，最右侧的一个竖条工具栏是绘图命令的快捷方式。下面详细介绍各个命令菜单的主要内容。 3.2.1文件菜单（F ） “文件菜单”如图3－2所示，主要是对文件进行操作，如文件的建立、加载、打印设置等。 图3-2 文件菜单 新建 — 用来新建一个工作窗口，点击后即出现图 3－1界面。 打开 — 打开一个已经存在的Surfer 可以识别的文件。 关闭 — 关闭当前窗口。 保存 — 保存当前窗口内容。 另存为 — 将当前窗口内容另存为其它文件名。 输入 — 输入Surfer 识别的图形格式。 输出 — 将窗口内容输出到图形等格式文件。 页面设置 — 设置当前页面的尺寸等属性。 打印 — 打印当前窗口内容。 参数选择 — 设置Surfer 的默认属性，包括缺省单位，线型，字体等。 退出 — 退出Surfer 。
surfer21使用手册 欢迎使用Surfer21！ Surfer21是一款功能全面且易于使用的三维表面绘图和分析软件。它具有强大的绘图功能，可用于可视化和分析各种数据，包括地形地 质数据、气象数据、地球物理数据等。本使用手册将为您提供 Surfer21的基本操作指南，帮助您快速上手和掌握软件的核心功能。 1.安装与注册 在开始使用Surfer21之前，您需要先进行软件的安装和注册。安 装程序通常会附带在安装光盘或下载文件中。双击安装程序并按照指 示进行安装。安装完成后，您需要注册Surfer21以获取完整的功能。 您可以在软件的启动界面或帮助菜单中找到注册选项，并按照提示进 行注册。 2.界面和基本操作 Surfer21的主界面由菜单栏、工具栏、导航栏、绘图区域和属性 窗口等组成。通过菜单栏可以访问软件的所有功能，工具栏提供了常
用的绘图工具，导航栏用于放大、缩小和平移绘图区域，属性窗口用 于设置绘图属性。您可以通过拖动分隔条调整各个面板的大小和位置，以满足您的需求。 3.导入和处理数据 在Surfer21中，您可以导入各种数据格式的文件，包括ASCII、SDF、DEM、XYZ、SHP等。在菜单栏中选择“File”->“Open”或使用 快捷键Ctrl+O打开数据文件。选择要导入的文件并按“打开”按钮即 可完成导入。导入后的数据将显示在绘图区域中。 4.绘制三维图形 Surfer21提供了丰富的绘图选项，包括等高线图、3D表面图、矢 量图、网格图等。在菜单栏中选择“Plot”->“New Plot”或使用快 捷键Ctrl+N创建一个新的绘图。在属性窗口中选择绘图类型，并设置 相应的参数，比如颜色、轮廓、层次等。点击“OK”按钮即可生成所 选类型的三维图形。 5.编辑和调整图形

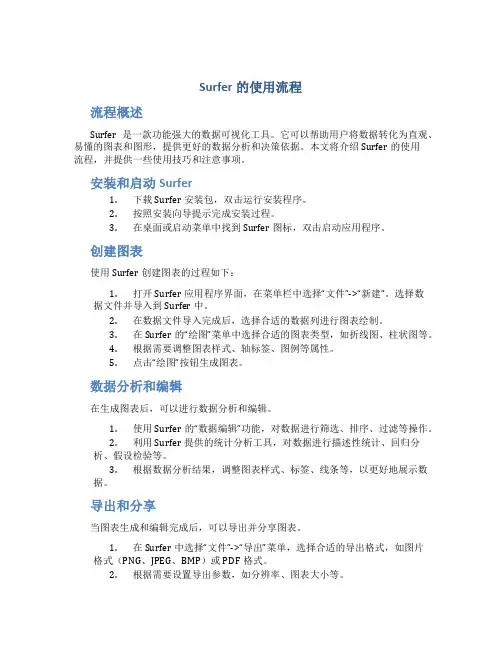

Surfer的使用流程 流程概述 Surfer是一款功能强大的数据可视化工具。它可以帮助用户将数据转化为直观、易懂的图表和图形，提供更好的数据分析和决策依据。本文将介绍Surfer的使用 流程，并提供一些使用技巧和注意事项。 安装和启动Surfer 1.下载Surfer安装包，双击运行安装程序。 2.按照安装向导提示完成安装过程。 3.在桌面或启动菜单中找到Surfer图标，双击启动应用程序。 创建图表 使用Surfer创建图表的过程如下： 1.打开Surfer应用程序界面，在菜单栏中选择“文件”->“新建”。选择数 据文件并导入到Surfer中。 2.在数据文件导入完成后，选择合适的数据列进行图表绘制。 3.在Surfer的“绘图”菜单中选择合适的图表类型，如折线图、柱状图等。 4.根据需要调整图表样式、轴标签、图例等属性。 5.点击“绘图”按钮生成图表。 数据分析和编辑 在生成图表后，可以进行数据分析和编辑。 1.使用Surfer的“数据编辑”功能，对数据进行筛选、排序、过滤等操作。 2.利用Surfer提供的统计分析工具，对数据进行描述性统计、回归分 析、假设检验等。 3.根据数据分析结果，调整图表样式、标签、线条等，以更好地展示数 据。 导出和分享 当图表生成和编辑完成后，可以导出并分享图表。 1.在Surfer中选择“文件”->“导出”菜单，选择合适的导出格式，如图片 格式（PNG、JPEG、BMP）或PDF格式。 2.根据需要设置导出参数，如分辨率、图表大小等。
3.点击“导出”按钮完成导出操作，保存图表文件到本地或分享给他人。 使用技巧和注意事项 在使用Surfer时，以下技巧和注意事项可能对您有帮助： 1.导入数据前，确保数据文件格式正确，并仔细选择需要导入的数据列。 2.在绘制图表前，先观察数据的分布和趋势，选择最适合的图表类型。 3.在编辑图表时，保持图表简洁和易读性，避免过多的线条和标签。 4.尝试使用Surfer提供的多种颜色方案和样式，使图表更具吸引力。 5.在导出图表前，仔细检查图表的各项属性，确保导出结果符合预期。 总结 本文介绍了Surfer的使用流程，包括安装和启动Surfer、创建图表、数据分析 和编辑、导出和分享等。使用Surfer可以将数据转化为直观、易懂的图表，为数 据分析和决策提供支持。希望本文对初次使用Surfer的用户有所帮助。如有问题，请参考Surfer的官方文档或寻求帮助。

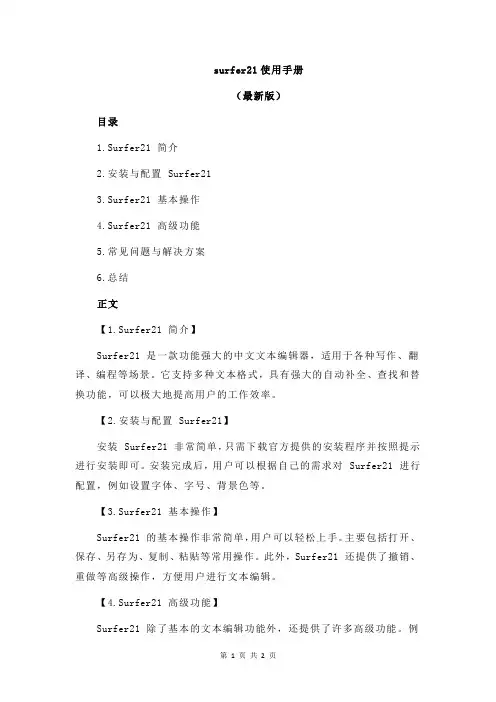

surfer21使用手册 （最新版） 目录 1.Surfer21 简介 2.安装与配置 Surfer21 3.Surfer21 基本操作 4.Surfer21 高级功能 5.常见问题与解决方案 6.总结 正文 【1.Surfer21 简介】 Surfer21 是一款功能强大的中文文本编辑器，适用于各种写作、翻译、编程等场景。它支持多种文本格式，具有强大的自动补全、查找和替换功能，可以极大地提高用户的工作效率。 【2.安装与配置 Surfer21】 安装 Surfer21 非常简单，只需下载官方提供的安装程序并按照提示进行安装即可。安装完成后，用户可以根据自己的需求对 Surfer21 进行配置，例如设置字体、字号、背景色等。 【3.Surfer21 基本操作】 Surfer21 的基本操作非常简单，用户可以轻松上手。主要包括打开、保存、另存为、复制、粘贴等常用操作。此外，Surfer21 还提供了撤销、重做等高级操作，方便用户进行文本编辑。 【4.Surfer21 高级功能】 Surfer21 除了基本的文本编辑功能外，还提供了许多高级功能。例
