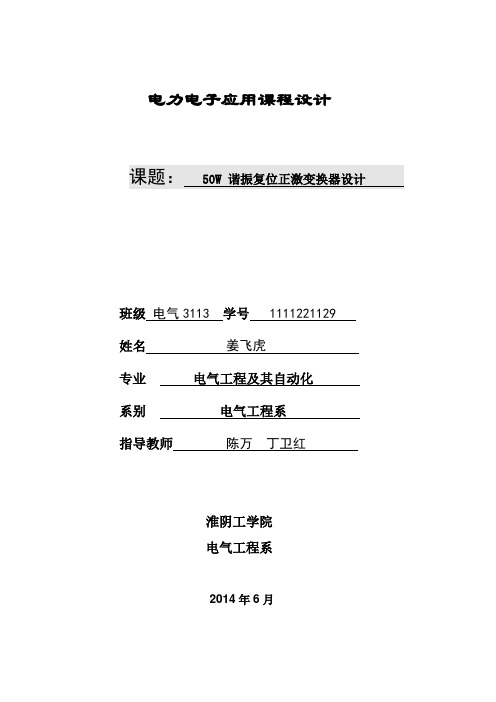

电力电子应用课程设计
班级电气3113 学号 1111221129 姓名姜飞虎
专业电气工程及其自动化
系别电气工程系
指导教师陈万丁卫红
淮阴工学院
电气工程系
2014年6月
前言
电力电子技术中，高频开关电源的设计主要分为两部分，一是电路部分的设计，二是磁路部分的设计。相对电路部分的设计而言，磁路部分的设计要复杂得多。磁路部分的设计，不但要求设计者拥有全面的理论知识，而且要有丰富的实践经验。在磁路部分设计完毕后，还必须放到实际电路中验证其性能。由此可见，在高频开关电源的设计中，真正难以把握的是磁路部分的设计。高频开关电源的磁性元件主要包括变压器、电感器。为此，本文将对高频开关电源变压器的设计，特别是正激变换器中变压器的设计，给出详细的分析，并设计出一个用于输入48V(36～75Vdc)，输出5Vdc/10A的正激变换器的高频开关电源变压器。
一、设计目的
通过本项目分析设计，加深学生对单管直流/直流变换电路的理解，掌握一般小功率DC/DC变换器主电路工作原理及相应控制方法，熟悉正激变换器中变压器复位的基本原理及相应的复位方式，熟悉开关电源中的磁性元件的设计方法；输入：36～75Vdc，输出：5Vdc/10A
二、设计任务
1、分析谐振复位正激电路工作原理，深入分析功率电路中各点的电压波形和各支路的电流波形；
2、根据输入输出的参数指标，计算功率电路的关键器件电压电流等级，并选取实际功率器件，设计正激变换器中脉冲变压器，包括原副边绕组匝数计算，导线选取，磁芯选择等。
3、焊接电路板，并调试。
三、总体设计
3.1开关电源的发展
开关电源被誉为高效节能电源，代表着稳压电源的发展方向，现已成为稳压电源的主流产品。
开关电源分为DC/DC和AC/DC两大类。前者输出质量较高的直流电，后者输出质量较高的交流电。开关电源的核心是电力电子变换器。按转换电能的种类，可分为直流-直流变换器（DC/DC变换器），是将一种直流电能转换成另一种或多
种直流电能的变换器；逆变器，是将直流电能转换成另一种或多种直流电能的变换器；整流器是将交流电转换成直流电的电能变换器和交交变频器四种。
开关电源的高频化是电源技术发展的创新技术，高频化带来的效益是使开关电源装置空前的小型化，并使开关电源进入更广泛的领域，特别是在高新技术领域的应用，推动了高新技术产品的小型化、轻便化，另外开关电源的发展与应用在节约资源及保护环境方面都具有深远的意义。
3.2 DC/DC变换器的基本拓扑
3.2.1 概述
直流变换器按输出与输入间是否有电气隔离可分为两类：没有电气隔离的称为不隔离的直流变换器，有电气隔离的称为有隔离的直流变换器。
有隔离的变换器可以实现输入与输出间的电气隔离，通常采用变压器隔离，变压器本身具有变压的功能，有利于扩大变换器的应用范围。变压器的应用还便于实现多路不同电压或多路相同电压的输出。
3.2 .2 电路拓扑
变换器的电路拓扑多达上百种，包括降压式(Buck)变换器、升压式变换器、升降压式变换器、Cuk变换器、Zeta变换器、Sepic变换器、正激变换器、反激式变换器、推挽式变换器、半桥式变换器、全桥变换器等。在进行变换器的设计工作之前，首先要选择电路拓扑。这是一件非常重要的工作，其他所有的设计选择、元器件选择、磁芯元件设计、环路补偿等等都取决于它。如果电路拓扑发生改变，这些也必须随着改变。本课题要求研究降压式正激变换器，正激变换器具有电路结构简单、输入输出电压隔离、可以多路输出等优点，广泛应用在中小功率变换场合。
(1) 降压式(Buck)变换器
降压式变换器是一种输出电压等于或小于输入电压的单管非隔离直流变换器。具有电路简单，调整方便，可靠性高；对功率晶体管及续流二极管耐压的要求低；电源带负载能力强，电压调整率好等优点。但在这种电路中，功率晶体管和负载直接与整流电源串联，故万一晶体管被击穿时，负载两端的电压便升高到整流电源电压，负载会因承受过电压而损坏。
(2) 正激变换器
正激式变换器实际上是在降压式变换器中插入隔离变压器而成，变压器的引入，不仅实现了电源侧与负载侧间的电气隔离，也使该变换器的输出电压可以高于或低于电源电压，还可实现多输出。而Q 的占空比可在比较合理的范围内变化，通常选择在0.45上下变化，这时在同样输出功率下，Q 的计算功率较小。
这种变换器的优点是：可方便地实现交流电网和直流输出端机架之间的隔离；能方便的实现多路输出。在占空比的变化范围不能改变的情况下，可方便地通过改变高频变压器的匝比，使之满足交流电网电压在一定范围内变化时能稳压的要求。
四、器件选择
4.1变压器
在开关电源中的变压器其主要的目的是传输功率，将一个将电源的能量瞬时地传输到负载。此外，变压器还提供其他重要的功能：
(1)通过改变初级与次级匝比，获得所需要的输出电压； (2)增加多个不同的匝数次级，获得不同的多路输出电压；
(3)为了安全，要求离线供电或高压和低压不能共地，变压器方便地提供安全隔离。
在正激变换器中，变压器的主要作用不是储存能量而是纯粹的变压功能(即对输入电压进行升压或降压)。需要综合考虑占空比和匝比来进行设计。虽然储能能力常常是选择电感器的主要依据，但变压器储能仅是单纯的励磁能量，与负载电流无关，只随输入电压的变化而变化。确保变压器复位也是一个问题，它限制了变压器的占空比要保持低于0.45。
本设计要求输入电压为直流48V,波动值为36V-75V,输出电压为5V ，输出电流为10A,功率要求为50W 。
变压器输入输出电压关系式为：1
2
0N N DU U i ⨯
=
一般选择占空比D 为0.45,则N2/N1=25:108.所以为了使变压器在输入电压波动范围内都保持工作，因此变压器的匝比希望选择25:108。下面计算变压器的参数：
(1)确定最大磁感应强度
考虑高温时饱和磁感应强度B S 会下降，同时为降低高频工作时磁芯损耗，工作最大磁感应一般为2000-2500G S 。
(2)根据输出功率选择磁芯 面积乘积的粗略预算公式：
434
)(cm f
B K Po
AeAw AP ⨯∆⨯==
注：Ae----磁芯有效截面积； Aw ----线圈窗口面积； Po----输出功率(W)；
B ∆----磁通密度变化量(T)；
f----变压器工作频率（HZ ）； k----正激变化器中值为0.014；
代入公式得：434
3
148.0)10
10015.0014.050(cm AP =⨯⨯⨯= 查附表1选择P 型2616的磁芯，A e ＝0.948mm 2，A w =0.407mm , V e =3.53cm 3，,P=123.5W,f=200KHZ 。
查附表2得到磁芯尺寸（mm ）：d1=25.5, d2=21.2, d3=11.5，d4=5.4，h1=16.0,h2=11.0,a=18.0,b=3.8,Ie=37.6mm,I/A=0.4mm -1。
(3)计算副边匝数 周期5101
-==
f
T S,最大占空比为0.45， t on =4.5×10-6S
计算输出电压加上满载时二极管和次级IR 压降：
V U 4.54.05'
0=+=
由电磁感应定律可得：
∆Φ=2'
0N T U
355.210
948.015.0105.44.5104.54
6
6'
02≈=⨯⨯⨯⨯=⨯∆B ⨯=∆Φ=---e A T U N
(4)计算原边匝数
变压器输入输出电压关系式为：
1
2
0N N DU U i ⨯
= 所以 12
N N ≥ min
max '
0Ui D U
=
3645.04
.5⨯= 2
.164.5
≈0.333
由变压器的性质得：
2
1
N N n =
则 865.755.22
.164
.521≈=⨯=
⨯=N n N 如果取5匝，将大大增加了伏/匝、磁感应变化量和磁芯损耗。如果取6匝，减少了磁芯损耗，但是增加了线圈损耗。因为以上结果接近5匝，选取5匝。此时由N
D U U IN ⨯
=0,'D =0.32。
(5)副边电流有效值为：A =⨯=⨯=66.532.010'02D I I
(6)原边电流有效值为：()A =+⨯⎪⎪⎭⎫
⎝⎛⨯=57.305.011221N N I I
(7)选择线径：根据导线的电流密度J=4A/mm 2， 所以原边绕组所选截面积为：J I 1 =3.57/4 = 0.8925 mm 2
副边绕组所选截面积约为：J
I 2 =5.66/4 = 1.415 mm 2
4.2 电感
电感常为储能元件，其特点是流过其上的电流有很大的惯性，换句话说，由于磁通连续性，电感上的电流必须是连续的，否则将产生很大的电压尖峰波。它是磁性元件，存在磁饱和的问题。在开关电源中有一个不可忽视的问题，电感的绕线所引起两个分布参数的现象。其一是绕线电阻，这是不可避免的，其二是分
布式杂散电容，随绕制工艺、材料而定。
由于是直流电感， MPP （钼坡莫合金磁粉芯）或者铁粉芯是比较适合的。为
了做到小体积，选择MPP ，r
I f D V L c on ⨯⨯⨯=*
其中0V V V inr on -=
inr
V V D 0
*=
, I C =D I -10
因此L=
H =⨯⨯⨯μ72.24
.071.141032
.055
电感值为5.44H μ，直流电流为10A ，储能为mJ 272.000272.0102=⨯。 根据电流有效值选择导线的线径，因为A =⨯==66.532.0100D I I ，所以选择导线的截面积约为1.415 mm 2，电流较大时，仍需采用多股并绕，但由于电感中的交流成分较小，必要时可选用较粗的导线绕制。
4.3 电容
由经验公式得:
1%U0 = △I
WC
1 即 1%U0 = △I
fC
π21
所以 C = U f 0%12I
⨯∆π=
=⨯U f 0001.02.30I π10
01.05014.32103.0⨯⨯⨯⨯⨯
=0.0956F
4.4 电阻
R=
Ω==5.010
5I V 4.5二极管
D1为整流二极管、D2为续流二极管。其所承受的电压为相等，为：
V N N V V in
8.2821
==
电流分别为：A =⨯==66.532.01001D I I D
A =⨯=-=25.868.010102
D I I
D
D3为复位二极管。其电流、电压如下
V V D 483
=
A ==57.313
I I
D
D1选用5EQ100类型的二极管，D2 、D3选用10YQ045类型的二极管。
4.6 开关管
开关电源中所出现的故障中约百分之六十是功率开关管损坏引起的。开关电源中采用的开关管是MOSFET 管，有些还采用IGBT 管以及GTO 管。IGBT 主要用在高功率大输出的场合，GTO 主要用于中功率较小输出的场合，而MOSFET 主要用于小功率小输出的场合，该设计是50W 谐振复位正激变换器的设计，输出功率只有50W ，输入电压为48伏，输出电压为5伏，为小功率小输入小输出，因此在此处采用MOSFET 管已经足够。
MOSFET 是一种电压控制的单极型器件。具有驱动电路简单，需要的驱动功率小；开关速度快，工作频率高等优点，广泛应用于开关电源中。分为P 型、N 型，在此处采用N 型MOSFET 管。
设频率为100KHZ ，占空比为0.45，开关管Q1的开通和关断时间为
s T t on μ5.445.0== μ5.665.0==T t off
开关管关断时所承受的电压保持在输入电压的两倍，为96V 。 即 V V V V in q 9648221=⨯== 线圈电流即为变压器原边的电流，因此，
A ==66.521
I I
Q
查阅资料可知开关管型号为IRF640ZL 即可。
4.7 UC3843芯片
UC3842 、UC3843 是高性能固定频率电流模式控制器专为离线和直流至直
流变换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。这些集成电路具有可微调的振荡器、能进行精确的占空比控制、温度补偿的参考、高增益误差放大器。电流取样比较器和大电流图腾柱式输出，是驱动功率MOSFET的理想器件。
其它的保护特性包括输入和参考欠压锁定，各有滞后、逐周电流限制、可编程输出静区时间和单个脉冲测量锁存。UC3843A是专为低压应用设计的，低压锁定门限为8.5伏（通）和7.6V（断）。
特点:
1、微调的振荡器放电电流，可精确控制占空比.
2、电流模式工作到500KHZ
3、自动前馈补偿
4、锁存脉宽调制，可逐周限流
5、内部微调的参考电压，带欠压锁定
6、大电流图腾柱输出
7、欠压锁定，带滞后
8、低启动和工作电流
9、直接与安森美半导体的SENSEFET产品接口
引脚图
五、电路设计工作原理
此电路设计，主要有五个部分组成：主电路（正激变换器设计）、辅助电源电路、PWM控制电路、二次环路电路以及保护电路。
5.1电路的工作原理说明：
为了分析的方便，做出如下假设：
（1）变压器的漏电感远远小于励磁电感，变压器的线圈电阻、寄生电容可以忽略不计，其等效电路如图3。
图3 变压器的等效电路
（2）主开关管Q1、整流二极管D1、续流二极管D2在导通期间相当于短路，在关断期间相当于电容器，其等效电路如图4所示。
(a)主开关管的等效电路 (b)二极管的等效电路
图4 功率开关器件的等效电路
（3）Lf足够大，在一个开关周期内，其电流基本保持不变，这样Lf和Cf 以及负载可以看成电流源。在一个开关周期中，该变换器有6种开关模态，其等效电路如图5所示。
图5 各开关模态的等效电路
①开关模态1[t0,t1]
开关模态1为开关管Q1开通阶段，见图5(a)。在t0时刻，开通开关管Q1，流过整流二极管D1的电流增加，续流二极管D2的电流减小，励磁电流im从Im(-)开始线性上升。在t1时刻，D2的电流减小到零，由D1代替D2给负载供电，开关模态1结束。
②开关模态z[t1 ，t2]
开关模态2为功率输出阶段，见图5(b)。
在此模态中，能量通过变压器由输入电源传送给负载。励磁电流im继续上升。在t2时刻，关断Q1，开关模态2结束。
③开关模态3[t2，t3]
开关模态3为开关管Q1关断阶段，见图5(c)。在此模态中，开关管的结电容Cs被充电，续流二极管的结电容CD2放电。在t3时刻，VD2减小到零，CD2放电结束，续流二极管D2自然导通，开关模态3结束。
④开关模态4[t3，t4]
见图5(d)。在此模态中，变压器漏电感上存储的能量继续给Cs充电。在t4时刻，i2 下降到零，变压器漏感上的能量全部传递到Cs上，开关模态4结束。由于开关模态4的时间很短,可以认为励磁电流基本不变，即：
⑤开关模态5[t4 ，t5]
开关模态5为磁复位阶段，见图5(e)。在此模态中，励磁电感L与结电容Cs、CD1谐振工作。结电容上储存的能量回馈给电源和变压器电感，完成磁复位。在t5时刻，VD1下降到零，变压器完成磁复位，开关模态5结束。
⑥开关模态6[t5 ，t6]
开关模态6为死区阶段，见图5(f)。在此模态中，D1和D2同时导通，副边绕组被箝位在零位，因此原边绕组电压也为零，变压器的励磁电流保持不变。
在t6时刻，开通开关管Q1，开始下一个开关周期。
5.2设计原理
1、磁复位技术
使用单端隔离变压器之后，变压器磁芯如何在每个脉动工作磁通之后都能恢复到磁通起始值，这是产生的新问题，称为去磁复位问题。因为线圈通过的是单向脉动激磁电流，如果没有每个周期都作用的去磁环节，剩磁通的累加可能导致出现饱和。这时开关导通时电流很大；断开时，过电压很高，导致开关器件的损坏。剩余磁通实质是磁芯中仍残存有能量，如何使此能量转移到别处，就是磁芯复位的任务。
具体的磁芯复位线路可以分成两种：
一种是把铁芯残存能量自然的转移，在为了复位所加的电子元件上消耗掉，或者把残存能量反馈到输入端或输出端；
另一种是通过外加能量的方法强迫铁芯的磁状态复位。具体使用那种方法，可视功率的大小、所使用的磁芯磁滞特性而定。本课题采用第一种磁复位方法。
图4 典型的两种磁芯磁滞特性曲线
如图4所示，在磁场强度H为零时，磁感应强度的多少是由铁芯材料决定。图a的剩余磁感应强度Br比图b小，图a一般是铁氧体、铁粉磁芯和非晶合金磁芯，图b一般为无气隙的晶粒取向镍铁合金铁芯。
对于剩余磁感应强度Br较小的铁芯，一般使用转移损耗法。转移损耗法有线路简单、可靠性高的特点。对于剩余磁感应强度Br较高的铁芯，一般使用强迫复位法。强迫复位法线路较为复杂。
简单的损耗法磁芯复位电路是由一只稳压管和二极管组成，稳压管和二极管与变压器原边绕组或和变压器副边绕组并联，磁芯中残存能量由于稳压管反向击穿导通而损耗，它具有两种功能，既可以限制功率开关管过电压又可以消除磁芯残存能量。在实际应用中由于变压器从原边到副边的漏电感（寄生电感）存在，这个电感中也有存储的能量，因此一般把稳压管和二极管与变压器原边绕组并联连结。这种电路只适用于小功率变换器中。
2、磁复位的方式分为：第三线圈复位法、RCD复位、有源钳位、双管正激。本次课题采用谐振复位法。
谐振复位法的优点：磁复位电路简单；功率开关电压较低；占空比d可大于0.5,适用于宽输入电压场合。缺点：大部分磁化能量消耗在钳位电阻中。因此，它广泛应用于价廉、效率要求不太高的功率变换场合。
六、单元电路的设计
6.1正激变换器的设计方法
在开关电源变换电路中，单端正激变换器由于具有电路结构简单、工作可靠性高等优点而广泛应用于中小功率变换场合。在单端正激变换器中，由于变压器的铁芯是单方向磁化的，为了防止铁芯磁饱和而导致的开关器件损坏，必须采取相应的措施，使变压器的铁芯磁复位。常见的磁复位方法有复位绕组复位、谐振复位、RCD复位、LCD复位以及有源箝位复位等。它们各有优缺点，其中谐振磁复位所需的器件少，磁能循环利用、效率高，适合于高频变换器。针对车载锂离子动力电池充电单元对重量、体积、效率等方面的特殊要求，本文对单端正激变换器谐振磁复位技术进行了研究。
谐振磁复位电路是利用电路中开关器件寄生电容与变压器励磁电感的自激振荡来实现磁复位。其主电路的拓扑结构如图1，图中：Cs是开关管的结电容，Lm是变压器的励磁电感。图2是电路主要参数波形图。
图l 电路原理图
图2 变换器的主要波形
6.2 辅助电源电路设计
主要通过Z2稳压管将Vcc电压稳定到9V左右，给UC3843提供电压使其工作。
6.3PWM控制电路设计
此控制电路主要通过UC3843芯片工作，通过6脚输出产生驱动信号。
6.4二次环路电路设计
此电路主要起反馈作用，通过引出脚Vf控制两电路之间的反馈。
6.5 保护电路设计
此电路主要起过电压、过电流以及过温保护作用。
七、电路焊接与调试
通过前期的电路设计与元器件的选择，使用PROTEL绘制电路图并制作了PCB 板，选择对应元器件焊接到PCB板上，之后调试。调试过程，开始的时候出现了输出没有电压、占空比很大等情况，在老师的帮助下找到了原因，由于电路板设计时为了考虑更好的散热效果，所以在电路板上元器件引脚设置接线处没有注意，导致出现输出没有电压。焊接实物及测试波形如下：
UC3843 6脚输出驱动信号波形
八、心得体会
两周的课程设计结束了，在这次的课程设计中不仅检验了我所学习的知识，也培养了我如何去把握一件事情，如何去做一件事情，又如何完成一件事情。在设计过程中，与同学分工设计，和同学们相互探讨，相互学习，相互监督。
课程设计是我们专业课程知识综合应用的实践训练，是我们迈向社会，从事职业工作前一个必不少的过程．”千里之行始于足下”，通过这次课程设计，我深深体会到这句千古名言的真正含义．我今天认真的进行课程设计，学会脚踏实地迈开这一步，就是为明天能稳健地在社会大潮中奔跑打下坚实的基础．本次设计详细阐述了正激变换器中变压器的设计方法，并结合具体设计任务，设计出一个用于48V（36～75V）输入，5V/10A输出的高频开关电源变压器。设计出的变压器在实际电路中表现出良好的电气特性。但由于自己的能力水平有限，设计过程中出现了不少错误，例如：在选择元器件时，没有考虑其裕量；在焊接时由于都是贴片元件，焊接时将元器件对应位置出错等等。本文对50W谐振复位正激变换器的设计给出方案，在正激变换器的基础上分析了谐振复位正激变换器的基本拓扑和工作原理，分析了谐振复位正激变换器的几种工作模态。通过查阅资料和文献，确定了各元器件的参数，选出了合适的原件，最终得出了50W 正激变换器的设计思路。在电路图的设计过程中，利用PROTEL软件画出了原理图，并进一步加深了对PROTEL软件的了解和认识。本次设计锻炼了我的动手能力，树立了理论联系实际的理念，并且使自己进一步熟练了对Microsoft office和PROTEL以及各种辅助应用软件的使用，对我有大有裨益。
在课程设计的过程中，我遇到过各种各样的问题，培养了我综合运用所学知识解决实际技术问题的能力；掌握了资料查询的基本方法，培养自己学习及独立思考解决问题的的能力，并融会贯通知识体系，但对设计过程有一个总体的设计思路，才是我们设计成功的关键。
最后，我要感谢陈老师.，老师严谨细致、一丝不苟的作风一直是我工作、学习中的榜样；是陈老师循循善诱的教导，我才能够很顺利的完成了这次课程设计。
九、参考文献
[1] 王兆安，刘进军主编，电力电子技术[M]。机械工业出版社 2009
[2] 杜刚主编，电路板设计与制作——Protel应用教程[M]。清华大学出版社 2010
[3] 叶斌主编，电力电子应用技术[M]。清华大学出版社 2006
[4] 赵修科主编，开关电源中磁性元器件[M]。2004
附图1 电路设计总原理图与实物图
