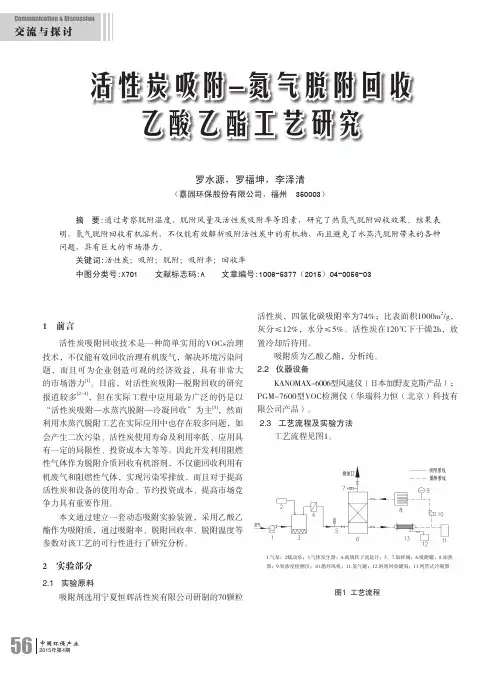

活性炭吸附-脱附工艺流程图
螺旋板冷凝器
废气
进入干燥风机活性炭吸附箱2#排放蒸汽活性炭吸附箱1#引风机机列管冷凝器污水处理厂
工艺路线和说明
根据有机废气处理项目的复杂性，多样性，龙泰环保公司在实践中不断总结经验，不断技术创新，针对不同的项目采用独特的设计。
通过对建设费用、运行费用、维护费用与净化效果等进行综合估算分析后，我方建议本次方案废气采用活性炭吸附、脱附工艺进行处理。
废气经管道收集后进入活性炭吸附系统，对废气中有机污染物进行吸附，吸附系统为两套，确保一套进行活性炭脱附作业时另一套进行正常吸附作业，避免进行脱附时废气无法正常处理,废气经活性炭吸附后由排气筒排放。当活性炭脱附时，进气阀和排气阀关闭，蒸汽气缸阀门打开，饱和水蒸汽通入对吸附达饱和水层槽
上层xx液可回用
值得活性炭进行脱附，脱附时活性炭箱底部液体流入螺旋板换热器，气体进入列管冷凝器进行冷凝液化，冷凝之后液体进入水层槽，上层可回用，若无回收必要可随下层液体进入污水处理站进行处理，脱附完毕后由于蒸汽温度高，当温度下降时会冷凝形成大量水分影响活性炭正常吸附，此时干燥风机工作，将水分吹出，确保脱附作业完成后活性炭可进行吸附作业。两组活性炭箱交替进行吸附作业和脱附作业。此方案不仅处理效率高，能高效去除废气中的有机物质。运用我们这套废气处理系统效果不仅能达到国家废气二级排放标准而且运行维护费用低，安全性最高。
1/ 1
东莞市奇格斯电子科技有限公司 环保治理工程 方案编号：20111209 设 计 方 案 设计单位：创美环保 设计日期：二O一一年十二月
方案摘要 一、喷漆废气治理工程 处理工艺：水喷淋+活性炭吸附塔工艺 处理规模：处理量3000m3/h，共1套； 工程造价：￥3.51万元 二、移印废气治理工程 处理工艺：活性炭吸附塔工艺 处理规模：处理量10000m3/h，共1套； 工程造价：￥2.82万元 三、发电机尾气及噪声治理工程 处理规模：125KW发电机1台 工程造价：￥6.95万元 四、火烟治理工程 处理工艺：旋流板塔工艺 工程造价：￥3.34万元 五、油烟治理工程 处理工艺：静电除尘工艺 工程造价：￥2.00万元 六、监测费 项目造价: ￥0.50万元 七、验收审批费 项目造价: ￥0.80万元 以上合计：￥19.92 万元
目录 第一章喷漆废气处理设计 (4) 一、工程概况 (4) 二、设计依据及标准 (4) 三、设计范围 (4) 四、设计条件 (4) 五、工艺设计 (5) 六、主要设备技术性能 (7) 第二章移印废气处理工程 (8) 一、工程概况 (8) 二、设计依据及标准 (9) 三、设计范围 (9) 四、设计条件 (9) 五、工艺设计 (10) 六、主要设备技术性能 (11) 第三章发电机尾气处理工艺设计 (12) 一、设计依据及标准 (12) 二、设计条件 (12) 三、工艺设计 (13) 第四章柴油发电机房噪声治理 (15) 第五章厨房油烟治理 (18) 第六章炉灶火烟治理工艺 (21) 第七章工程概算 (24) 一、喷漆废气处理工程概算 (24) 二、移印废气处理工程概算 (25) 三、发电机尾气治理工程概算 (26) 四、发电机噪音治理工程概算 (27) 五、厨房油烟废气治理工程概算 (28) 六、厨房火烟废气治理工程概算 (28) 第八章售后服务与支付方式 (29) 一、售后服务 (29) 二、付款方式 (30)
活性炭吸附原理 1、依靠自身独特的孔隙结构 活性炭是一种主要由含碳材料制成的外观呈黑色，内部孔隙结构发达、比表面积大、吸附能力强的一类微晶质碳素材料。活性炭材料中有大量肉眼看不见的微孔，1克活性炭材料中微孔，将其展开后表面积可高达800－1500平方米，特殊用途的更高。也就是说，在一个米粒大小的活性炭颗粒中，微孔的内表面积可能相当于一个客厅面积的大小。正是这些高度发达，如人体毛细血管般的孔隙结构，使活性炭拥有了优良的吸附性能。、 2、分子之间相互吸附的作用力 也叫“凡德瓦引力”。虽然分子运动速度受温度和材质等原因的影响，但它在微环境下始终是不停运动的。由于分子之间拥有相互吸引的作用力，当一个分子被活性炭内孔捕捉进入到活性炭内孔隙中后，由于分子之间相互吸引的原因，会导致更多的分子不断被吸引，直到添满活性炭内孔隙为止。 活性炭脱附的几种方法 （1）升温脱附。物质的吸附量是随温度的升高而减小的，将吸附剂的温度升高，可以使已被吸附的组分脱附下来，这种方法也称为变温脱附，整个过程中的温度是周期变化的。微波脱附是由升温脱附改进的一种技术，微波脱附技术已应用于气体分离、干燥和空气净化及废水处理等方面。在实际工作中，这种方法也是最常用的脱附方法。 （2）减压脱附。物质的吸附量是随压力的升高而升高的，在较高的压力下吸附，降低压力或者抽真空，可以使吸附剂再生，这种方法也称为变压吸附。此法常常用于气体脱附。 （3）冲洗脱附。用不被吸附的气体(液体)冲洗吸附剂，使被吸附的组分脱附下来。采用这种方法必然产生冲洗剂与被吸附组分混合的问题，需要用别的方法将它们分离，因此这种方法存在多次分离的不便性。 （4）置换脱附。置换脱附的工作原理是用比被吸附组分的吸附力更强的物质将被吸组分置换下来。其后果是吸附剂上又吸附了置换上去的物质，必须用别的方法使它们分离。例如，活性炭对Ca2+、C1-有一定的吸附能力，这些离子占据了吸附活性中心，可对活性炭吸附无机单质或有机物产生不利影响。因此，用活性炭吸附待分离溶液中的物质后，选用CaCl2作为脱附剂可降低活性炭对吸附质的吸附稳定性，从而达到降低脱附活化能的目的。 （5）磁化脱附。由于单分子水的性质比簇团中的水分子活泼得多，能充分显示它的偶极子特性，从而使水的极性增强。预磁处理能增大水的极性，这就能充分解释经过预磁处理后活性炭的吸附容量减小的现象。当磁场强度增大时，分离出的单个水分子越多，则阻碍作用就越大，从而吸附容量减小得也就越多。活性炭
废气活性炭吸附装置操 作规程 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
废气活性炭吸附装置操作规程 ●一、操作规程 1.上电 观察各个阀门和泵的状态和位置是否都正常情况下，若在正常情况下则依次合上总空气开关、溶剂泵空开和开关电源空开，如果有异常进行手动电气调整和机械维修调整。 2.开机 检查紧急停止按钮是否被按下，如果按下，向右旋转电气柜门上面的红色蘑菇旋钮90度，然后紧急停止会自动弹起。 若罐体中无残留VOC，直接按下“A吸附”或“B吸附”按钮，罐体即可进入吸附状态，此时罐体的尾气进气阀和尾气出气阀自动打开。 待罐体吸附完成后，按下“停止”按扭，启动另一个罐体的“吸附”按钮，另一个罐体即可进入吸附状态，此时此罐体的尾气进气阀和尾气出气阀自动打开。吸附完成的罐体尾气进气阀和尾气出气阀自动关闭。 对吸附完成的罐体进行解析，手动开启冷凝器的冷却水进出阀门和解析用的蒸汽总阀门后，直接按下“A/B解析”按扭，自动开启蒸汽进汽阀和蒸汽出汽阀，进入解析状态；当冷凝器的玻璃视盅没有与水不溶物出现时，解析完成后，再按下“停止”即可完成解析进入吸附状态。 若开机时，罐体中有残留VOC，则应先将罐体中的溶剂先解析出来后再开始吸附。 3.关机 当生产过程中遇到紧急情况需要停车时，按下“A/B停止”，则A/B罐所有气动阀门全部关闭；或者按下红色蘑菇头按钮（急停），同时关闭两个罐体。故障排除后方可复位急停按钮。 当无生产任务，系统不需要使用时，依次按下“A停止”、“B停止”按钮，并依次关上开关电源空开、溶剂泵空开和总空开。 4.高温处理
每台吸附器设有2个温度表检测碳颗粒温度，活性炭的着火点为500℃。假如吸附过程温度达到在130℃左右，为防止碳颗粒自燃的发生，应立即将该罐体切换到解析状态。如果解析不能有效降温，应立即停止解析，打开自来水阀门和罐体上排气阀，直至碳层全部浸泡在水里。待温度降下来后，排水，解吸颗粒碳，再重新投入吸附回收。 吸附单元在各工况时各阀的位置 ●二、注意事项 1、开机前需检查注意三项：①压缩空气（如氮气）；②循坏水；③蒸汽。 2、操作步骤：①先打开A吸附（关闭废气管上插板阀），待A吸附饱和后点B吸附，关闭A吸附（点A停止按钮）；②A解析完成后点停止，等待B吸附完成后点A吸附，依次循环。 3、各部位压力：①压缩空气压力不小于6公斤；②管道压力不低于4公斤；③进箱体压力不高于1公斤。 4、循环水先开出，再开进（冷凝器上为出，下为进），循环水必须常开。 5、吸附时间长，解析时间短。 6、蒸汽吸附时不开，解析时需开。 7、如有疑问可打电话咨询：天辰环保/陈工：
污水活性炭吸附实验装置使用说明书 JGL-900型污水活性炭吸附实验装置 设备特点： 1.设备布局合理、美观，结构清晰，整体感强。 2.设备设有反洗系统，可对污染的活性炭进行自 动清洁，大大提高设备的利用率，并使设备 操作简单化。 实验目的： 1．了解活性炭吸附实验工艺及性能，熟悉整个实验过 程的操作。 2．掌握用“连续法”确定活性炭污水处理的设计参数 的方法。 主要配置： 吸附柱、活性炭、水泵、水箱、液体流量计、压力表、 反洗系统、不锈钢框架、控制屏。 技术参数： 1.环境温度：5℃～40℃，电源220V单相，功率 370W。 2.有机玻璃吸咐柱：尺寸Φ60×1000mm，数量6根。 3.活性炭：工业柱状活性炭，填装高度：700-750mm。 4.水泵：流量1m3/h,扬程15m，功率370W。 5.水箱：尺寸500×400×400mm，含反洗水箱，PVC材质。 6.液体流量：转子流量计，16-160L/h。 1．反洗系统包括反洗管道和反洗水箱。 2．框架为304不锈钢，结构紧凑，外形美观，操作方便。 3．外形尺寸：1400×500×1600mm，框架为可移动式设计，带脚轮及禁锢脚。
目录 一、技术参数 (1) 二、实验指导 (1) 1.实验概述 (1) 2.实验目的 (1) 3.实验原理 (1) 4.实验工艺流程图 (3) 5.实验操作步骤 (3) 6.实验数据处理 (4) 7.
三、注意事项 (4) 污水活性炭吸附实验装置 一、技术参数： a)有机玻璃吸附柱：Φ60×1000mm，6根。 b)活性炭：工业用活性炭，装填高度：600mm。 c)水泵：1WZB－35A型自吸清水泵，最大流量2m3/h、 最大扬程35m、额定流量1m3/h、额定扬程15m、额定功率370W。 d)污水流量计LZS-15型，流量：25-250L/h。 e)PVC水箱尺寸：500×400×400mm。 f)外形尺寸：1300×500×1500mm。 2、实验指导： 1.实验概述： 活性炭吸附是目前国内外应用较多的一种水处理工艺，由于活性炭种类多、可去除物质复杂，因此掌握“连续流”法确定活性炭吸附工艺设计参数的方法，对水处理工程技术人员至关重要，本实验装置仅对连续流活性炭吸咐法作了进一步了解。 2.实验目的： 1）通过实验进一步了解活性炭的吸附工艺及性能，并熟悉整个实验过程的操作。 2）掌握用“连续流”法确定活性炭污水处理的设计参数的方法。 3) 可开实验：a测定吸附等温线；b吸附穿透曲线测定。 3.实验原理： 活性炭吸附是利用活性炭的固体表面对水中一种或多种物质的吸附作用，以达到净化水质的目的。活性炭的吸附作用产生于两个方面：一是由于活性炭内部分子在各个方
《环工综合实验（1）》（活性炭吸附实验） 实验报告 专业环境工程（卓越班） 班级 姓名 指导教师 成绩 东华大学环境科学与工程学院实验中心 二0一六年 11月
附剂的比表面积、孔结构、及其表面化学性质等有关。 吸附等温线（Adsorption Isotherm）: 指一定温度条件下吸附平衡时单位质量吸附剂的吸附量 q 与吸附质在流体相中的分压 p （气相吸附）或浓度 c （液相吸附）之间的关系曲线。 水中苯酚在树脂上的吸附等温线
水中苯酚在活性炭上的吸附等温线 吸附机理和吸附速率 吸附机理： 吸附质被吸附剂吸附的过程一般分为三步：（1）外扩散 （2）内扩散 （3）吸附 ①外扩散：吸附质从流体主体通过扩散传递到吸附剂颗粒的外表面。因为流体与固体接触时，在紧贴固体表面处有一层滞流膜，所以这一步的速率主要取决于吸附质以分子扩散通过这一滞流膜的传递速率。 ②内扩散：吸附质从吸附剂颗粒的外表面通过颗粒上微孔扩散进入颗粒内部，到达颗粒的内部表面。 ③吸附：吸附质被吸附剂吸附在内表面上。 对于物理吸附，第三步通常是瞬间完成的，所以吸附过程的速率由前二步决定。
?活性炭具有良好的吸附性能和化学稳定性，是目前国内外应用较广泛的一种非极性的吸附剂。 ?由于活性炭为非极性分子，因而溶解度小的非极性物质容易被吸附，而不能使其自由能降低的污染物既溶解度大的极性物质不易被吸附。活性炭的吸附能力以吸附容量q e表示： ?qe=X/M=V(Co-C)/M ?在一定的温度条件下，当存在于溶液中的被吸附物质的浓度与固体表面的被吸附物质的浓度处于动态平衡时，吸附就达到平衡。 1、吸附剂的比表面积越大，其吸附容量和吸附效果就越好吗？为什么？ 答：比表面积越大，不一定吸附容量就越好。吸附剂的比表面积越大，只能说明其吸附能力较大，并不代表吸附容量就越大。吸附容量的大小还与脱吸速度有关，如果脱吸速度很快，就算吸附能力再大，吸附容量也还是没多大提升。吸附容量是一个动态平衡的过程。? 吸附剂的良好吸附性能是由于它具有密集的细孔构造，与吸附有关的物理性能有：a.孔容（VP）：吸附剂中微孔的容积称为孔容，通常以单位重量吸附剂中吸附剂微孔的容积来表示(cm3/g)；b.比表面积：即单位重量吸附剂所具有的表面积，常用单位是m2/g；c.孔径
目录 1. 绪论 (1) 1.1概述 (1) 1.1.1有机废气的来源 (1) 1.1.2有机物对大气的破坏和对人类的危害 (1) 1.2有机废气治理技术现状及进展 (2) 1.2.1 各种净化方法的分析比较 (3) 2 设计任务说明 (4) 2.1设计任务 (4) 2.2设计进气指标 (4) 2.3设计出气指标 (4) 2.4设计目标 (4) 3 工艺流程说明 (6) 3.1工艺选择 (6) 3.2工艺流程 (6) 4 设计与计算 (8) 4.1基本原理 (8) 4.1.1吸附原理 (8) 4.1.2 吸附机理 (9) 4.1.3 吸附等温线与吸附等温方程式 (9) 4.1.4 吸附量 (12) 4.1.5 吸附速率 (12) 4.2吸附器选择的设计计算 (13) 4.2.1 吸附器的确定 (13) 4.2.2 吸附剂的选择 (14) 4.2.3 空塔气速和横截面积的确定 (16)
4.2.4 固定床吸附层高度的计算 (17) 4.2.5吸附剂（活性炭）用量的计算 (18) 4.2.6 床层压降的计算]15[ (19) 4.2.7 活性炭再生的计算 (19) 4.3集气罩的设计计算 (21) 4.3.1集气罩气流的流动特性 (21) 4.3.2集气罩的分类及设计原则 (21) 4.3.3集气罩的选型 (22) 4.4吸附前的预处理 (24) 4.5管道系统设计计算 (24) 4.5.1 管道系统的配置 (25) 4.5.2 管道内流体流速的选择 (26) 4.5.3管道直径的确定 (26) 4.5.4管道内流体的压力损失 (27) 4.5.5风机和电机的选择 (27) 5 工程核算 (30) 5.1工程造价 (30) 5.2运行费用核算 (31) 5.2.1价格标准 (31) 5.2.2运行费用 (31) 6 结论与建议 (32) 6.1结论 (32) 6.2建议 (32) 参考文献 (34) 致谢 (35)
实验6 活性炭吸附实验 1．实验目的 了解活性炭吸附工艺，掌握测定吸附等温线的操作过程。 2．实验原理 活性炭吸附是利用活性炭固体表面对水中一种或几种物质的吸附作用，达到净化水质的目的。 活性炭对水中所含杂质的吸附既有物理吸附也有化学吸附。 当活性炭对水中所含物质吸附时，水中的溶解性物质在活性炭表面积聚而被吸附，同时也有一些被吸附物质由于分子的运动而离开活性炭表面，重新进入水中，即同时发生解吸现象。当吸附和解吸处于动态平衡状态时，称为吸附平衡。而此时被吸附物质在溶液中的浓度称为平衡浓度C。活性炭的吸附能力以吸附量表示，用m克活性炭吸附溶液中的溶质，被吸附的溶质 为毫克，则吸附量可按下式计算： (1 式中，q e为平衡吸附量(mg/g；C0与C e分别为吸附质的初始浓度与平衡浓度(mg/L；V 为溶液的体积(L；m为所用的活性炭的质量(g。 的大小除了决定于活性炭的品种之外，还与被吸附物质的性质、浓度、水的温度及pH值有关。一般说来，当被吸附的物质不容易溶解于水而受到水的排斥作用，且活性炭对被吸附物质的亲和作用力强、被吸附物质的浓度又较大时，值就比较大。 由吸附量和平衡浓度C的关系所绘出的曲线称为吸附等温线，表示吸附等温线的公式称为吸附等温式，比较常用的吸附等温式有有Langmuir、BET和Fruendlich吸附等温式。 在水和废水处理中通常用Fruendlich吸附等温式来比较不同温度和不同溶液浓度时的活性炭的 吸附容量，即 (2
式中：——吸附容量(mg/g； K——与吸附比表面积、温度有关的系数； n——与温度有关的常数，n>1； C——吸附平衡时的溶液浓度(mg/L。 这是一个经验公式，通常用图解方法求出K，n的值．为了方便易解，往往将式(2变换成线性 对数关系式 (3 式中：C0——水中被吸附物质原始浓度(mg/L； C——被吸附物质的平衡浓度(mg/L； m——活性炭投加量(g/L。 3．实验设备与试剂 （1）间歇式活性炭吸附装置，间歇式吸附采用三角烧瓶，在烧瓶内放入活性炭和水样进行振荡。 （2）振荡箱 （3）天平 （4）烘箱 （5）分光光度计 （6）注射器、塑料滤头、滤膜等 （7）活性炭 4．实验方法 （1）标准曲线的绘制
