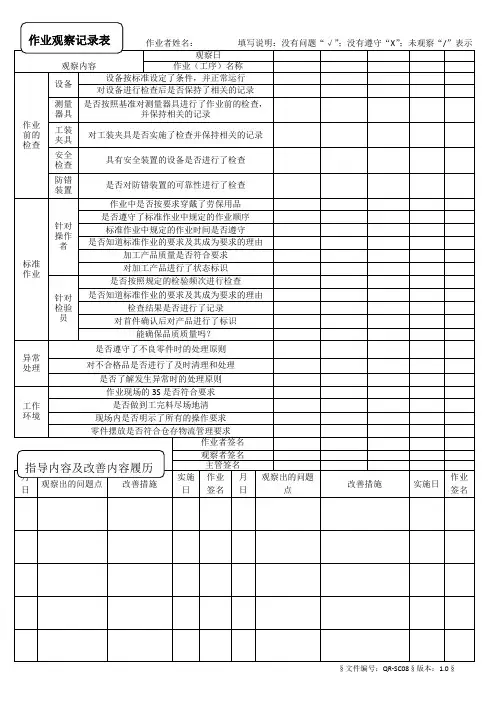

工装夹具检验记录表文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
9种工装夹具的设计要点有哪些？ 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 工装夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。制订工艺过程，应充分考虑夹具实现的可能性，而设计工装夹具时,如确有必要也可以对工艺过程提出修改意见。工装夹具的设计质量的高低,应以能否稳定地保证工件的加工质量，生产效率高，成本低，排屑方便，操作安全、省力和制造、维护容易等为其衡量指标。 一、工装夹具设计的基本原则 1、满足使用过程中工件定位的稳定性和可靠性； 2、有足够的承载或夹持力度以保证工件在工装夹具上进行的加工过程； 3、满足装夹过程中简单与快速操作； 4、易损零件必须是可以快速更换的结构，条件充分时不需要使用其它工具进行； 5、满足夹具在调整或更换过程中重复定位的可靠性； 6、尽可能的避免结构复杂、成本昂贵； 7、尽可能选用标准件作为组成零件； 8、形成公司内部产品的系统化和标准化。 二、工装夹具设计基本知识 一个优良的机床夹具必须满足下列基本要求：
1、保证工件的加工精度保证加工精度的关键，首先在于正确地选定定位基准、定位方法和定位元件，必要时还需进行定位误差分析，还要注意夹具中其他零部件的结构对加工精度的影响，确保夹具能满足工件的加工精度要求。 2、提高生产效率专用夹具的复杂程度应与产能情况相适应，应尽量采用各种快速高效的装夹机构，保证操作方便，缩短辅助时间，提高生产效率。 3、工艺性能好专用夹具的结构应力求简单、合理，便于制造、装配、调整、检验、维修等。 4、使用性能好工装夹具应具备足够的强度和刚度，操作应简便、省力、安全可靠。在客观条件允许且又经济适用的前提下，应尽可能采用气动、液压等机械化夹紧装置，以减轻操作者的劳动强度。工装夹具还应排屑方便。必要时可设置排屑结构，防止切屑破坏工件的定位和损坏刀具，防止切屑的积聚带来大量的热量而引起工艺系统变形。 5、经济性好专用夹具应尽可能采用标准元件和标准结构，力求结构简单、制造容易，以降低夹具的制造成本。因此，设计时应根据订单及产能情况对夹具方案进行必要的技术经济分析，以提高夹具在生产中的经济效益。 三、工装夹具设计规范化概述 1、工装夹具设计的基本方法与步骤 设计前的准备工装夹具设计的原始资料包括以下内容： a)设计通知单，零件成品图，毛坯图和工艺路线等技术资料，了解各工序的加工技术要求，定位和夹紧方案，前工序的加工内容，毛坯情况，加工中所使用的机床、刀具、检验量具，加工余量和切削用量等； b)了解生产批量和对夹具的需用情况；
设备、仪器及工装夹具 的点检、检查及维护管理制度 编号：HTD-SJ-ZD-15 1．总则 1．１制订设备、仪器及工装夹具点检制度的目的 为进一步加强设备的科学管理，及时发现设备故障隐患，充分发挥设备原有的机械性能、动力性能，提高设备有效利用率，准确掌握设备的技术状态，使之得到合理的运用,特制定该制度。妥善的对设备点检、检查、保养，并进行严格的管理和监督，可以充分满足日常生产对设备的需要，防止因检查、保养不及时，导致设备故障率高而影响生产，尽量减少或避免因突发设备故障而给生产和品质带来影响，以致增加维修费用。 1．2 使用范围 本制度适用于设备、仪器及工装夹具的点检、检查及维护。 2 设备、仪器及工装夹具点检、检查及维护的分类。 2．1 生产设备及仪器的点检、维护。 2. 2 监视测量设备的点检、维护。 2. 3办公设备设施的检查、维护。 2. 4工装夹具的点检、检查及维护。 3. 设备、仪器及工装夹具的点检、检查及维护的要求。 3. 1明确责任者 3. 1. 1生产设备及仪器由使用人员负责日常点检，品证课人员负责定时的点检并对制造课 的点检表进行不定期的抽检，生产技术课负责设备及仪器的定期的点检、保养和维护工作。 3. 1. 2监视测量设备由使用人员负责日常点检，品证课负责对制造课的点检表进行不定期 的抽检，生产技术课负责设备及仪器的保养、维护和校正工作。 3. 1. 3办公设备设施的检查工作由使用者负责检查，对于公用的办公设备，需要总务课定
期进行检查，设备的保养和维护工作由生产技术课和专业人员共同进行。 3. 1. 4工装夹具的检查、保养及维护由操作人员进行，品证课负责设备的定时点检和对制 造课的点检表进行检查，生产技术负责对操作人的保养进行监督和检查。制造课准备班和生产技术课负责工装夹具的维修。 3. 2设备、仪器及工装夹具的点检、检查、保养及维护的内容及要求。 3. 2. 1设备、仪器及工装夹具的日常及定时点检：每日以点检人的目视、听觉、嗅觉、触 觉及一定的检测仪器为手段的检查过程。 3．2．2设备、仪器及工装夹具定期点检：以日常点检数据为基础，对设备全面详细地进行检查、判断、维护的过程。 3. 2. 3设备、仪器及工装夹具的检查：每天由使用人员对设备、仪器及工装夹具进行检查。 3. 2. 4设备、仪器及工装夹具的保养和维护：定期由生产技术课人员负责对设备、仪器及 工装夹具进行点检、保养和维护。 3. 2. 5品证课的不定期抽检主要是检查制造课人员的点检是否按照要求进行。 4. 设备、仪器及工装夹具的点检、检查、维护及保养的方法及要求。 4. 1每次生产开始，制造课操作员工按照点检表对设备、仪器及工装夹具进行点检。点检 者必须按点检表中的项目逐一对设备进行点检，同时将点检结果和运转中发现的问题以及处理情况认真作好记录。 4. 2每周由生产技术课人员按照制定好的生产设备保养计划对设备、仪器进行点检确认和 保养。 4. 3每三个月生产技术课人员要对品证课人员和制造课操作人员的点检记录进行确认和分 析。保证点检的有效执行和设备的正常运转。另外生产技术课设备、仪器及工装夹具保养的制定也是从点检记录中得出。 4．4对于不使用的设备，由生产技术课人员进行日常的点检和保养。 4．5工装夹具由制造课操作人员进行点检和维护，品证课负责定期检查制造课操作人员的点检和维护情况。制造课准备班和生产技术课负责工装夹具的维修。 4. 6设备、仪器及工装夹具的保养及维护内容根据保养计划和维修保养规程来执行。 4. 7办公设备的点检和检查由总务课进行。生产技术课只负责电脑和空调的保养和维护工 作。其余设备的维护和保养需要请专业人士负责。
工装夹具日常点检保养及安全操作 一、夹具的组成 夹具分：手动和气动，包括电气控制的夹具 夹具一般由基准面、角座、规制板、夹爪、定位销、定位面、轴承、夹钳、气缸及气动元件组成。主要通过定位面、定位销、夹爪进行定位和夹紧，从而确保工件的位置精度。 二、夹具点检维护保养（依据点检表） 目视 1 定位销无磨损现象（一般磨损为0.2MM需更换），磨损时应及时报告工装管理员。 2 定位面无松动、凹坑、过度划伤等，如有此现象，及时报告班组长，再由工装管理员处理。 3 基准面（BASE）板表面光滑,无明显凹坑和裂纹。 手动 1 夹爪有效夹紧、无松动、晃动,定位销无脱落、松动, 轴承无异响，各单元润滑良好; 2 打开气源检查气缸活动自如,活塞杆无打火、气缸表面无磨损现象; 3 打开气源检查各快速接头、气管无老化、松动、漏气现象; 保养 1 工装夹具现场按要求规定区域水平平稳放置,。 2 夹具表面清洁，无灰尘、杂物、焊渣等，夹具上各按钮无损坏、残缺及凸凹槽的清洁。 3 各单元齐全，夹具编号与铭牌清楚完好。 4 各附属装置（气管、三联件等）表面无灰尘、油污；气路完好，无老化、泄漏现象。 5 气压表正常（工作气压0.4MP～0.6MP），气动三连件完好，油杯中油量在正常指示范围内，油质（气 动油）正常，调压自如，滤清器无堵塞，每日上下班及时清除过滤杯中的水和对夹具加油。 6 夹具上各定位销、夹头、夹块、铜块完整，且润滑良好，无异常 7 各移动部件导轨间无异物，表面无研伤，且润滑良好，无异响 8 减震器工作正常，油量充足，无异响;各气缸、气阀等固定点无松动、串气现象。 9 焊接辅具上没有焊渣、油污及其他对焊接质量有害的杂质。 9 各装配夹具、样板定位准确，无变形且夹紧装置状态良好。 10 夹具上定位块无变形，非金属压块无磨损、老化、变形。 11各气动及手动夹紧点在夹紧时必须在死点位置，并且无松动。 12夹具上的电极板无变形、坑包，厚度高度应符合工艺要求。 13 夹具上不允许放劳保用品和过多板件。 14不允许工件摆放不到位或使用变形产品，强制加紧造成工装损坏。 15不允许随意敲打、撞击夹具或夹具带“病”工作。 三、夹具的正确安全操作与注意事项 1、穿戴好劳保用品，准备好工具，按照夹具点检表对夹具进行点检。 2、对点检存在的问题写在点检表上，如果定位销、定位面、夹钳等影响质量或不能正常生产的问题， 应立即通知工装班人员进行维修。 3、在操作中不得用锤子、扁錾或其它物品启动按钮和敲击夹具任何部位等野蛮作业（工具可放在基准 面上，但要轻拿轻放）。 4、严禁在夹具上堆积过多板件，破坏气管或其它元件。 5、焊接中避免焊钳撞击夹具并产生打火来损坏夹具。 6、操作时身体不允许超过夹具任何部分; 7、手不能放入气缸、平面直线导轨、夹爪等的活动部分; 8、按钮应根据《焊装作业指导书》要求的先后顺序进行操作; 9、旋转夹具在转动时防止工件与身体划伤。 旋转夹具工作旋转时不永许夹具大幅度摆动。（旋转轴容易扭断） 10、焊接前应等夹具的活动部分全部到位后方可进行；
工装治具管理制度完整版 工装治具管理制度完整版 工装治具管理制度-荣景晨公司内部文件1.目的 本文件规范公司工装夹具、模具（以下简称夹具）的申请、领用、发放、送检、回收、送修、报管理流程，确保工装夹具处于受控状态，更好地满足生产需要，使生产能够顺利进行，特制定本规定。 2. 适用范围： 本管理制度适用于本公司内部各个车间的所有工装夹具3. 定义：工装、治具——所有生产所需的篮具、转台、推车、烙铁、测试夹具等辅助设备/工具的统称。 4. 职责 4.1. 工装、治具的管理由生产部负责，保管由使用部门负责。 4.2. 工装、治具的采购、设计由工工艺部负责。 4.3. 工装、治具的安装、调试由工程部主导，工艺生产协助。 4.3.1. 工装、治具制造完成后，应由供应商负责调试，技术管理部组织生产技术部负责验收，调试后的首件样品应提交品质部进行验证，验证合格后方能转入正常生产或入库。
5. 工作程序 5.1. 采购流程： 5.1.1. 申请： 5.1.1.1.新产品导入时，由开发部根据客户需要和产品的特殊性或生产要求集中提出采购申请； 5.1.1.2.量产过程中现场生产人员/现场管理人员可以根据实际生产需要提出（数量添置/ 制成改善）采购申请； 5.1.1.3.所有的申请必须填写《设备请购单》，申请单须注明工装、治具名称、规格、用途和数量要求，对自行设计的工装、治具须有使用要求说明。 5.1.2. 审核： 5.1.2.1.申请单的审核（功能实现部分和可操作性部分）由开发工艺部部负责； 5.1.2.2.申请单的审核（经费来源部分）由采购部负责。5.1.3. 批准：经审核后的申请单交总经理批准，只有经总经理批准的申请单方可进入定制、采购程序。 5.2. 定制、采购： 5.2.1. 工装、治具的定制、采购采购对象（供应商）应在公司合格供应商名单中选择； 5.2.2. 对特殊的工装、治具，若现有供应商无法满足定制要求而需增加新供应商的，须按照新品开发流程执行，新供应商的选择和评定由工艺部，开发部、品质部和工装、治
1. 目的 制定本程序,确保公司生产所需之工装夹具管理有所依据。 2. 适用范围 本程序适用于公司生产所用之工装夹具管理。 3. 定义:无 4. 职责 4.1 使用部门提出工装夹具申请单并负责验收与日常管理。 4.2 工程部负责工装夹具制作与维修及客供工装夹具验收。 5. 作业程序 5.1 工装夹具制作申请 5.1.1 相关部门因生产需要在以下情形下提出工装夹具制作申请: ①新产品投产时； ②工艺更新或订单增加需扩大产能时； ③原有工装夹具损坏不可再用时。 5.1.2 需求部门填写《工装治具需求申请》,说明申请理由、用途及需要时间， 经部门经理审核后转工程部设计制作。 5.2 工装夹具设计/制作 5.2.1 工程部相关人员负责工装夹具设计,并与需求部门就设计方案达成一致, 由工程部经理批准后进行加工制作。 5.2.2 制作人员根据资料填写《材料请购单》进行工装夹具制作。 5.2.3 对于难度较大之公司无法自制工装夹具,可由需求部门提供资料,工程部 填写《工装夹具委外申请单》,经总经理核准后委外加工。 5.3 工装夹具验收 5.3.1 工装夹具制成后,工程部对其尺寸、外形进行检查，并会同生产技术人员， 品管人员进行验收鉴定。必要时，应实际应用产品加工，以检验产品加工后之规格是否符合要求。 5.3.2 验收合格之工装夹具,由工程部将其编号并在其适当位置贴标签标识后填 写《工装夹具验收报告》；如验收不合格时，应将工装夹具退回制作部门或客户重新制作或修改。
5.3.3 工装夹具编号方法: 5.4 工装夹具使用 5.4.1 使用部门领用新工装夹具时,应于《工装夹具清单》中签收,并指定专人将工装夹具分类保管。 5.4.2 作业员按规定领用工装夹具并在直属主管指导下正确操作。使用过程中， 作业员不得故意损坏工装夹具，如发现有损坏、变形等异常时，应立即停止生产并报告主管后通知工程技术人员处理。 5.4.3 每批产品加工完后,作业员应将工装夹具交直属主管检查,并协助管理人 员做好维护保养工作后置于指定地点。 5.5 工装夹具维修 5.5.1 如工装夹具出现损坏、变形不能使用或需改良时，使用部门填写《工装夹 具维护申请单》，经生产部经理核准后，将工装夹具交工程部维修或改造。 5.5.2 维修、改造后的工装夹具投入使用时，工程部会同生产部进行验收鉴定， 并将维修、改造内容记录于《工装夹具清单》。 5.6 工装夹具报废 5.6.1 如因精度降低、磨损而不能修复或无修复价值时，或因产品停产、工艺变 更及设计变更等导致原工装夹具不适用又不能转作他用时，由使用部门填写《工装夹具报废申请单》，经工程部确认并提出处理意见。 5.6.2 工程部负责处理报废之工装夹具,并回收可利用之零部件或材料,同时于 《工装夹具清单》中注销其编号、资料等内容。 6. 相关文件:无 7. 记录表单 7.1《工装夹具需求申请》 7.2《工装夹具委外申请单》
精品文档 精品文档工装夹具日常点检保养及安全操作 一、夹具的组成 夹具分：手动和气动，包括电气控制的夹具 夹具一般由基准面、角座、规制板、夹爪、定位销、定位面、轴承、夹钳、气缸及气动元件组成。主要通过定位面、定位销、夹爪进行定位和夹紧，从而确保工件的位置精度。 二、夹具点检维护保养（依据点检表） 目视 1 定位销无磨损现象（一般磨损为0.2MM需更换），磨损时应及时报告工装管理员。 2 定位面无松动、凹坑、过度划伤等，如有此现象，及时报告班组长，再由工装管理员处理。 3 基准面（BASE）板表面光滑,无明显凹坑和裂纹。 手动 1 夹爪有效夹紧、无松动、晃动,定位销无脱落、松动, 轴承无异响，各单元润滑良好; 2 打开气源检查气缸活动自如,活塞杆无打火、气缸表面无磨损现象; 3 打开气源检查各快速接头、气管无老化、松动、漏气现象; 保养 1 工装夹具现场按要求规定区域水平平稳放置,。 2 夹具表面清洁，无灰尘、杂物、焊渣等，夹具上各按钮无损坏、残缺及凸凹槽的清洁。 3 各单元齐全，夹具编号与铭牌清楚完好。 4 各附属装置（气管、三联件等）表面无灰尘、油污；气路完好，无老化、泄漏现象。 5 气压表正常（工作气压0.4MP～0.6MP），气动三连件完好，油杯中油量在正常指示范围内，油质（气 动油）正常，调压自如，滤清器无堵塞，每日上下班及时清除过滤杯中的水和对夹具加油。 6 夹具上各定位销、夹头、夹块、铜块完整，且润滑良好，无异常 7 各移动部件导轨间无异物，表面无研伤，且润滑良好，无异响 8 减震器工作正常，油量充足，无异响;各气缸、气阀等固定点无松动、串气现象。 9 焊接辅具上没有焊渣、油污及其他对焊接质量有害的杂质。 9 各装配夹具、样板定位准确，无变形且夹紧装置状态良好。 10 夹具上定位块无变形，非金属压块无磨损、老化、变形。 11各气动及手动夹紧点在夹紧时必须在死点位置，并且无松动。
1、目的 规范公司工装夹具的送检、入库、领用、归还、维护保养、报废等工作流程，确保工装夹具处于受控状态，杜绝随意更改、遗失等浪费现象，更好的确保生产正常运行。 2、范围 适用于公司内部的所有工装夹具。 3、职责与权限 生控部：负责本规定的编制以及执行情况进行监督。 技术部：负责工装夹具设计和图纸工艺的制作。 品质部：负责按照技术部提供的图纸工艺对送检的夹具进行检验判定。 生产车间：负责本车间工装夹具的制作、管理、维护保养工作。 4、程序 4.1送检验收: 4.1.1生产车间将工装夹具制作完后，由生产车间开具《转移单》送检，同时提供图纸工艺。 4.1.2品质部在接收到送检的工装夹具后，应在一个工作日内，及时安排质检人员完成对送检工装夹具的检定；质检人员根据技术部提供的图纸工艺对夹具进行判定，合格则开具合格“检验单”，不合格则退给生产车间进行返修，不能返修的则报废处理。 4.2入库 4.2.1工装夹具入库前，夹具管理员应根据品质部开具的合格《检验单》，认真核对工装夹具名称、规格、数量等准确无误后，再办理签收手续入工装夹具库。 4.2.2工装夹具入库前夹具管理员应对夹具进行标识（标识一律采用钢印），并建立工装夹具档案及时上账更新电子台帐，台帐内容应包括：名称、标识代号、规格、价值、投入使用日期、损坏报废日期等。 4.2.3钢印标识编制格式：“班组名称简写+分类代号+序号”，例如YM（硬面）-W（外圆）-001（序号）。 4.3领用与归还 4.3.1工装夹具统一由车间品管员办理领用归还手续，并在使用台帐上进行登记，操作员不允许直接到工装夹具库领用。 4.3.2品管员根据生产任务提前将生产所需工装夹具领出来放到车间在线工装夹具存放区 的货架上，在生产任务完成后督促操作员做好清洁、打油防锈工作并及时归还给工装夹具库。 4.3.3夹具管理员在接到车间品管员归还的工装夹具后，需进行检查确定是否进行清洁、有无损伤、标识是否清晰，再进行打油防锈处理后入库摆放在指定位置。 4.3.4生产常用工装夹具车间可以办理长期领用，但夹具管理员必须每月进行一次盘点、检查维护保养等情况。 4.4维护保养 4.4.1规定夹具管理员每半个月需对库内不经常使用的工装夹具进行一次清洗、打油防锈处理，在线用的工装夹具的维护保养由车间负责进行，由夹具管理员负责督促。 4.4.2夹具管理员根据夹具的使用频率、磨损情况，编制《工装夹具检修计划》，交车间主管进行审批后进行安排检修，夹具检修计划必须100%覆盖在线用的工装夹具；检修后由夹具管理员送品质部进行检验，检修合格后入库。 4.4.3操作员使用前须对夹具进行检查确认，看夹具各部位是否完好，如果发现异常应立即通知车间主管进行处理；同时使用后认真做好清洁、防锈工作。 4.4.3夹具管理员每年年底对本部门内部的所有工装夹具进行一次盘点、清理。 4.5报废
本文件规定了本公司工装、设备从采购、验收、编号、使用和维修到报废全过程的管理办法。 2. 适用范围： 适用于公司内部、客户提供之工装、治具的管理。 3. 定义： 工装、治具——所有生产所需的篮具、转台、推车、烙铁、测试夹具等 辅助设备/工具的统称。 4. 职责 4.1. 工装、治具的管理由生产部负责，保管由使用部门负责。 4.2. 工装、治具的采购、设计由工工艺部负责。 4.3. 工装、治具的安装、调试由工程部主导，工艺生产协助。 4.3.1. 工装、治具制造完成后，应由供应商负责调试，技术管理部组织生产技术部负责验 收，调试后的首件样品应提交品质部进行验证，验证合格后方能转入正常生产或入库。 5. 工作程序 5.1. 采购流程： 5.1.1. 申请： 5.1.1.1.新产品导入时，由开发部根据客户需要和产品的特殊性或生产要求集中提出采购申 请； 5.1.1.2.量产过程中现场生产人员/现场管理人员可以根据实际生产需要提出（数量添置/ 制成改善）采购申请； 5.1.1.3.所有的申请必须填写《设备请购单》，申请单须注明工装、治具名称、 规格、用途和数量要求，对自行设计的工装、治具须有使用要求说明。 5.1.2. 审核： 5.1.2.1.申请单的审核（功能实现部分和可操作性部分）由开发工艺部部负责； 5.1.2.2.申请单的审核（经费来源部分）由采购部负责。 5.1.3. 批准： 经审核后的申请单交总经理批准，只有经总经理批准的申请单方可进入定制、采购程序。 5.2. 定制、采购： 5.2.1. 工装、治具的定制、采购采购对象（供应商）应在公司合格供应商名单中选择； 5.2.2. 对特殊的工装、治具，若现有供应商无法满足定制要求而需增加新供应商的，须按 照新品开发流程执行，新供应商的选择和评定由工艺部，开发部、品质部和工装、治具申请单位共同参与。 5.3. 工装、治具的验收 5.3.1. 工装、治具的验收由生产部、使用部门、品质部参与进行测试。

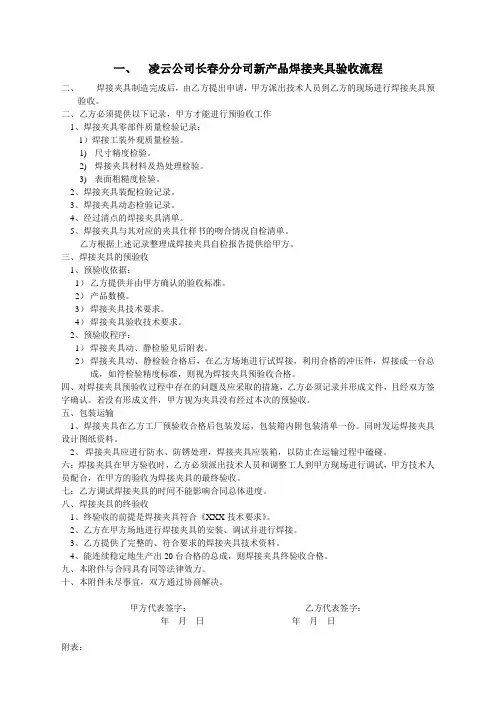

工装夹具检验规范 1.目的 对于来自内外的模具/工装夹具以及总成后的模具按要求进行检验。以确保投入使用的模具/工装夹具能满足预期的要求。 2.范围 适用于所有模具，钻模及工装夹具/辅具/工位器具等工艺装备。 对于维修后或长期（3个月以上）闲置的工装模具再次使用前，需要进行检查和确认。 对于常用重要部位及非本厂配合安装部位（如：配机面、底脚等安装尺寸）工模夹具、钻模需3个月检查一次；其余非重要部位及本厂配合安装部位的工模夹具、钻模需半年检查一次。 3.定义 让步：对使用或放行不符合规定要求的产品的许可。 4.职责 4.1技术部门提供相关图纸及要求。 4.2质量管理部为工模夹具检验的责任部门，并做出最终结论。 4.3采购部，对外委采购的提出技术要求，并按要求与供方签订技术保证协议。 4.4生产部组织试模试产，由质量管理部对所生产产品进行判定，作出最终结论。 5.自制模具/工装治具检验 工装治具/模具完工后由制作部门自检；若自检不合格的重新返工；合格的通知质量管理部门和生产部门进行检验及试产。 6.检验作业方法 检验项目：1.工模治具的外观，图纸要求尺寸，角度，平面度等 2.配合尺寸，试产后产品的公差尺寸。 3.所提要求或者技术协议中提及的要求。 7. 让步接收 属下述情况，不满足规定要求但不影响性能的，可让步接收。 1.部件尺寸超差，但实配后符合要求的（只适用本厂内部安装尺寸）。 2.经重新加工或者修补后，能达到要求的。 3.有缺陷但与客户沟通后能接受的。或者可内部降级使用的。 8. 免检 要求不高且工艺能完全保证的、现有资源不能检测的经质量管理部和技术部主管签字同意后免于检查。 9.紧急放行 生产急需，来不及进行检查，且本道工序不合格品不影响下道工序加工（并且不影响产品质量），才能紧急放行。 编制：审核：批准：
前言 本流程依据CD/QM-2009《质量手册》和ISO/TS16949：2009《质量管理体系汽车生产件及相关维修零件组织应用ISO9001-2009的特别要求》。 本流程由晋江市成达齿轮有限公司提出。 本流程由晋江市成达齿轮有限公司生产技术部归口。 本流程起草单位：晋江市成达齿轮有限公司生产技术部。 5 4 3 2 1 √ 序号制 定 修 订 确 认 更 改 通知单 编号 编制 或更改 日期审核日期批准日期编制方式晋江市成达齿轮有限公司履历 1. 目的 1.1 有计划地对工装夹具的设计、制造、保管、使用、鉴定及维护进行全过 程的控制，确保工装夹具处于良好的使用状态，以保证产品质量，特制 定本流程。 2. 适用范围 2.1适用于本公司产品开发及正常生产所需的工装夹具。 3. 职责 3.1 技术项目组：负责工装夹具的设计、组织评审。 3.2生产技术部：是工装夹具的归口单位，负责制造、维修、验收及管理， 并建立台账，安全保管。 3.3质量管理部：工装鉴定负责工装夹具的验收及周期鉴定。 3.4 生产车间：负责工装夹具的使用、日常维护和临时保管。
3.5 采购部：负责委外工装夹具的采购。 3.6 财务部：负责工装资产的管理、盘点。 3.7工装组：负责工装安全库存表的制定。 4. 流程 4.1 工装设计 4.1.1 技术项目组根据新产品开发及生产的需要，提出工艺装备清单和技 术要求，组织工艺装备的设计工作。需委外设计加工的工装，技术开 发部提供产品接口信息及技术要求。 ，组织相关人员对工装可行性进行评审，经工装工程师会签，交总工程师 批准。 ，发放、更改、换版、管理具体按照《文件和资料控制程序》相关条款执 行。 4.2 制造 4.2.1 自制的工艺装备由工装工程师根据技术图纸、生产制造计划、工装 制造周期、安全库存编制工装制造计划。每月5日前下发生产部相关领 导。 4.2.4 工艺装备加工完成后，由制造部门填写“工艺装备检验通知单”，连 同工装一起交工装鉴定站进行验证。 4.3 委外制造 ，由技术项目组填写“工艺装备委外设计、制造／修理申请单”，报主管 副总经理批准，由采购部选择、确定合适的制造商，项目工程师评审， 应充分考虑对方设计和机械加工能力，关键的工艺装备委外加工需同制 造商签定《工艺装备验收技术协议》，并跟踪其设计、制造、检测的质
工装治具管理规范 编制：郑小兵 审核：何占科 批准： 受控状态： 持有人：
1目的 为对工装治具进行有效控制和管理，确保工装在设计、制作、加工、验收、保管、维护、使用以及报废处理等过程中满足产品加工质量要求，特制定本程序。 2范围 适用本公司所有的工装治具的管理控制。 3职责 工程部为工装治具的管理部门，负责工装治具设计、制作、验收、保养、报废、建档和维护管理等工作。 生产部为工装治具的使用部门，负责工装治具的领用、日常点检、归还等工作。 4.作业流程： 4.1工装治具的设计和制作 4.1.1工程部根据产品的功能和外形以及研发提供的工装图纸，选择合适的工装结构和技术参数，并提供PCB样板与工装制作公司衔接，负责完成工装治具的设计。 4.1.2工程部根据生产、维修和检验的实际需要安排工装治具的委外制作。 4.1.3委外制作工装治具需填写《设备申购单》，走相应的审批流程。 4.2测试工装治具的验收和调试 4.2.1工装治具到货后，由工程部对工装治具进行首次验收并根据研发部提供的工装治具接线图纸连接内部线路，校验合格的工装治具，才可投入使用。 4.2.2为了确保检测结果的有效性和测量准确度，工装治具应在使用的工作环境下校准/调试。 4.2.3工装治具在正常使用的工作环境下校准/调试符合研发给出的技术要求的为验收合格，合格品才能纳入工装治具管理中去；对于验收不合格工装治具，由工程部负责联系供应商对不合格工装治具进行改进、更换或者退货。 4.3工装治具的管理 4.3.1工装治具校验合格，工程部应进行测试工装标识、编号登记，记入《设备管理台帐》。 4.3.2测试工装的命名、编号规则： 命名方式：AFT-****-** 例：AFT-0001-01
惠州市西文思电子科技股份有限公司
工装夹具保养点 检规范
版次
文件修订履历 修订内容简述
A0
初版制作
文件编号 版次 页数
生效日期 2009-4-1
QS6.3-002 A0
共2页
拟制人 陈力
文件发放范围及数量
客户服务部 综合管理部
制造部
品质部
财务部
生产
部门 营业 营业
1
2
HR
总务
SMT ＆
后
PMC
PE 采购 IQC
财稽 OQC IPQC QP
务查
段
AI
如有 打
“√ ”
份数
拟制:陈力
审核：
批准:
惠州市西文思电子科技股份有限公司
工装夹具保养点检规范
文件编号：QS6.3-007 版次：A0 生效日期：2009-4-1 第 1 页 共2页
一: 目的:
加强工装夹具保养，保证工装夹具正确使用，以提高生产效率、延长工装夹具使用寿命。 二: 适用范围: 适用于西文思电子所有的工装夹具保养点检。
三: 职责:
4.1 工程课负责接收客户技术资料，负责工装夹具的制作保养,及点检。 4.2 品质部参与工装夹具的验收，并负责工装夹具投入前的首件确认。 4.3制造部负责工装夹具的使用，保养点检。
四:工装夹具的管理:
4.1 工装夹具分类:
工装夹具包括测试机架,波峰焊过炉治具,检验套板。
4.2 不同类别工装夹具治具应分开放置,不可混放在一起。
五：工装夹具治具的点检保养：
5.1 测试机架的点检保养
5.1.1 测试机架制作完成后需进行如下点检
1 机械活动部位是否灵活，牢靠 2 机械活动范围是否充足，方便作业 3 接合固定方式是否合理，牢靠（材料厚度，材质） 4 螺丝尺寸，固定深度是否可靠 5 胶水粘接面是否牢靠 6 测试探针选用是否合理，有无高低不一，外斜，弹力正常 7 测试探针顶位测试点是否准确 8 是否增加防护挡板 9 压床定位是否准确，有无碰及元件，或有隐患碰坏元件 10 压床行程是否与探针配合合理（保留探针1/3行程） 11 按键，开关是否灵活，功能正常 12 各按键，开关，端子接口，机架本身标识是否清晰，美观 13 是否有安全标识，安全保险电路 14 是否加静电防护措施（防静电皮，锡箔纸等） 15 是否有机架使用说明书 16 是否有机架盲点说明书 17 是否有放电回路（放电是否到位） 18 功能测试正常，能正常检测问题点 19 端子连接牢靠合理 20 是否加有保护元件电路（如光头防护电路） 将点检结果记录在《夹具、治具验收报告书》中。同时在机架上贴上《FIXTURE，CHECKER，JIG 管理表》。 5.1.2 测试机架在使用中需进行如下点检和保养: 5.1.2．1 日保养需对机架表面 5S 进行清理,PIN 针共面性进行检查, 5.1.2．2 周保养需对下压手柄轴承加润滑油,内部电源板进行检查. 5.1.2. 3 月保养需对 JIG 部 MD PICK UP 调试更换, 针板针孔位置检查调整 保养点检完成后,保养结果记录在《测试机架保养记录表》中. 5．2 波峰焊过炉治具的点检保养
工装夹具技术检验规程
【密级：内部公开】编号：xx/xx-XX-2014 工装夹具技术检验规程 版本：A/0 受控状态：_______________ 持有部门：_______________ 发布日期： 2014年10月27日实施日期：2014年10月27日 xxxxxxxxx有限公司
1 目的 为确保工装符合产品质量设计要求、符合制造工艺 要求，验证工装的可靠性、适用性、可维护性、安全性、生产效率，以保证产品生产的顺利进行。特制定本规范。 2 范围 本标准规定了工装的验证目的、验证范围、验证依 据、验证类别、内容及验证程序等。 3 术语 3.1 工装验证 验证工装符合工装设计任务书，满足工艺及使用要 求，确保产品质量的过程。 3.2 工装验证书 记录新工装验证结果的一种工艺文件。 4 职责 4.1技术部负责工装设计与工装加工； 4.2 质量部负责工装验证； 4.3技术部经理负责批准。 xxxxxxxxx 有限公司 编号 xx/xx-XX-2 014 工装夹具技术检验规程 版本/修订 状态 A/0 页次 1/7
5程序 5.1 验证范围及要求 5.1.1 设计及改进设计的，复制的复杂及精密的并对产品质量有影响的工装均应验证。 5.1.2 工装验证应在工装经外观检查、尺寸检测、性能试验和安全性检验后进行。 5.1.3工装设计任务书、工装图样及工装使用说明书。 5.2验证输入 5.2.1 产品零部件图样、技术要求及相关的国家标准、行业标准、企业标准。 5.2.2 工艺规程。 5.2.3 工装设计任务书、工装图样及工装使用说明书。 5.3验证分类 5.3.1按场地分：指定场地验证和现场验证。 5.3.1.1指定场地验证是指按图样和工艺要求事先准备合格的待加工产品零、部件，然后在固定的设备上进行模拟验证。指定场地验证可在工装制造场地进行。 xxxxxxxxx有限公司编号xx/xxL-XX- 2014 工装夹具技术检验规程版本/修订 状态 A/0 页次2/7
微山县人民医院医疗设备巡查、保养、维修制度 为使医疗设备的预防保养、日常维护、故障请修、备品零件管理、维修绩效作业有章可循，以维持医疗设备正常运转，降低故障率，提高使用率，本着以病人为中心的原则，提高医疗质量目的，根据《医疗器械临床使用安全管理规范》规定，制定本制度。 一、巡查要求： 巡查保养周期： 1、设备维修人员每月定期对全院在用医疗设备进行全面巡查。对重点科室（急诊科、ICU、手术室、产房、）等急救类、生命类设备每10天逐一检查，发现隐患及时解决。 2、维修人员每季度定期对全院设备进行全面监督检查，对所有医疗设备的运行环境（防静电、防尘、防潮、防蚀、防霉等问题），水电气路进行巡检，对设备的运行情况、磨损程度进行检查校验，维护保养，及时发现潜在问题，提出改进维护措施，有针对性的做好维修前的各项准备工作，以提高修理质量，缩短修理时间。 3、医疗设备保管人员或操作人员有义务对医疗设备基本状况进行日检查，每日下班前或交班时发现问题，及时记录反馈。维修人员立即响应，单独重点巡检。 二、实行分级保养： 1、日常保养：由仪器保养人负责，进行机器表面污渍的清洁、机 械部分的紧固和润滑；
紧固易松动的螺丝和零件，检查运转是否正常，零部件是否完整。设备使用人员交接班时，做好设备检查和交接工作。 2、一级保养：由仪器保养人按计划进行，主要是内部清洁，检查有无异常情况（如声音、湿度、指示灯等），局部检查和调整，清除机器内灰尘，清洁电路板脚的氧化层相关电位器的清洁以及光学医疗设备光路灰尘的清洁。 3、二级保养，属预防性修理，由仪器保养人会同维修人员共同进行，对设备的主体部分或主要组件进行检查，调整精度，必要时更换已达到磨损限度的机械易损部件，抽样检查一些性能变差的电子元器件（电位器、电容、电阻等），提前更换。 4、重点科室所有设备必须实行二级保养措施（属预防性维修，对设备的主体部分或主要组件进行检查，调整精度，必要时应更换易损件）。对抢救设备必须进行插电测试，保证该类设备处于正常运转状态。按照设备要求，定期对不同设备进行保养。以不影响科室正常工作为原则，手术室主要集中定期对设备进行保养，ICU、急诊室等以设备空闲时轮流对设备进行保养，并记录在案。 5、对一些维修保养要求较高、技术难度大、备件来源困难的设备由厂家或维修站提供维修和零配件服务，并通过签订的保修合同来降低费用。器械科维修人员监督保养过程，并登记。 三、维修要求： 1、医疗设备、器械的维修由设备科科维修人员负责。保修期内设备出现问题，要及时通知维修厂家，如未按维修协议及时处理，要按协议
工装夹具管理规定 1、目的 规范公司工装夹具、模具（以下简称夹具）的制作、送检、检验、存放、送修、维护保养、报废等管理流程，确保工装夹具处于受控状态，以更好地为生产服务。 2、范围 本管理制度适用于存放于公司内部的所有工装夹具、模具。3、职责与权限 品管部 ①负责制定夹具年度检验计划，负责制定夹具月度检验计 划，并按照计划组织实施 ②负责对送检的夹具按照图纸及相关要求进行检定，并作 记录。 ③负责对不合格的夹具进行判定，并作出隔离处理，判定 是否返修或报废。 技术部 ① 负责夹具的设计、改进，并对工装夹具的适用性负责。 ② 负责夹具设计图纸的送办公室存档。 档案室 ①负责夹具图纸的存档、发放。 制造部 ①负责夹具的制作。
②负责夹具的存放，存放按照使用工序就近的原则，挂牌 定置存放。 ③负责按照月度检验计划将在用的夹具送检。 ④负责对夹具按照工艺文件进行编号，要求编号永久性清 晰可见，并对在用夹具建立台账。 ⑤负责对不合格夹具的维修，对日常在用夹具的维护。 4、运行流程 4.1 夹具设计技术部进行夹具的设计、出图、送存。 4.2 夹具图纸存档发放档案室进行夹具图纸的存档、发放。 4.3 夹具制作送检制造部工模组进行夹具的制作，完成后送 检。 4.4夹具检验品管部在有限期内对夹具进行检定，检查后填写 《工装模具检查记录》，合格则转交制造部存放使用，不合格则提出处理建议：报废或维修。 4.5 夹具台账建立及编号制造部接收检验合格的夹具，选择合 适地点进行存放，并对夹具进行编号，建立台账。台账一式两份，一份送交品管部，一份内部保存。台账及时补充更新。 4.6 夹具检验计划编制品管部按照台账信息每年年底前根据 台账、夹具易损件对产品质量的影响程度、磨损规律及夹具的上次检定时间编制次年《夹具年检计划》，夹具年检计划必须100%覆盖在用的夹具。每月30日前，品管部根据《夹具年检计划》编制《夹具月检计划》，《夹具月检计划》一式两份，一份
1、目的 规范车间工装夹具（以下简称夹具）的申请、入库、领入、使用、归还、维护保养、报废等工作流程；做到夹具一个口领退、台账/实物分开管理、避免遗失等现象发生；确保工装夹具处于受控状态；更好的为生产正常服务。 2、定义与范围 2.1定义：工装夹具是指:制造部升级/组装/检验/包装所使用的下载/贴锅仔/TP压合等组装治具、检验主屏/TP等检验治具；包括内部申请制作的治具或外部提供的检测治具； 2.2范围：本规定适用于存放于制造中心（主要是制造部、生技部）的所有工装夹具。 3、职责与权限 3.1生技部： 3.1.1负责本规定的编制及培训； 3.1.2负责夹具申请与验收、实物保管（建立设备台卡）及报废工作； 3.1.3负责夹具日常使用及维护的指导 3.2仓储部： 3.2.1负责夹具接收、贴夹具信息标、入库、通知相关部门领取及建立夹具台账； 3.3生管部： 3.3.1负责生产夹具的开单领取、退换； 3.3.2负责建立台账及做好实物交接记录工作； 3.3.2负责本规定的执行情况进行监督（夹具盘点）； 3.4品质部： 3.4.1负责按照技术部提供的《夹具操作规程》进行监督使用； 3.5制造部： 3.5.1负责车间夹具按照技术部提供的《夹具操作规程》进行正确使用及保养工作。 4、程序 4.1送检验收:（如为公司安排制作的夹具此步骤可省略，公司技术支持已检测） 4.1.1仓储部收到将夹具后，开具《材料检验入库单》，通知生技部设备组ME技术员检验判定； 4.1.2生技部设备组ME技术员在接收到《材料检验入库单》及夹具后，应在一个工作日内，及时完成对送检工装夹具的检验和判定，合格则在“《材料检验入库单》”上签字并通知仓储部办理入库，不合格则要求仓储部联系采购部退给治具厂返修或报废； 4.2入库 4.2.1夹具判定合格后，仓储部仓管员应根据《材料检验入库单》，认真核对工装夹具名称、规格、数量等准确无误后，再办理签收手续入辅料仓； 4.2.2夹具入库前仓储部仓管员应对夹具进行标识（贴上夹具信息标），并建立《夹具台账》（台帐内容应包括：名称、标识代号、规格、领用日期、退库日期或损坏报废日期等）； 4.2.3建立好夹具台账后需及时邮件通知生管部物料组开单领取，并抄送给生技部。 4.3领用与退还
AQ-C9-15 编号01 工程名称：北京站至北京西站地下直径线使用单位：中铁六局集团有限公司北京站至北京西站地下直径线工程指挥部 租赁单位：备案号： 设备名称规格型号自编号码出厂日期使用年限上次维修保养时间 装载机JGM716 ZZ-01 06年1月3年09年3月检 查 维 修 保 养 记 录 更换机油、清洗冷却系统 更 换 主要配件记录更换机油、清洗冷却系统 记录人： 2009年 4月 注:本表由施工单位填写,施工单位、租赁单位各存一份。
AQ-C9-15 编号02 工程名称：北京站至北京西站地下直径线使用单位：中铁六局集团有限公司北京站至北京西站地下直径线工程指挥部 租赁单位：备案号： 设备名称规格型号自编号码出厂日期使用年限上次维修保养时间 装载机JGM716 ZZ-01 06年1月3年09年4月检 查 维 修 保 养 记 录 更换滤芯、机油 更 换 主要配件记录更换滤芯、机油 记录人： 2009年 5 月 注:本表由施工单位填写,施工单位、租赁单位各存一份。
AQ-C9-15 编号03 工程名称：北京站至北京西站地下直径线使用单位：中铁六局集团有限公司北京站至北京西站地下直径线工程指挥部 租赁单位：备案号： 设备名称规格型号自编号码出厂日期使用年限上次维修保养时间 装载机JGM716 ZZ-01 06年1月3年09年 5 月检 查 维 修 保 养 记 录 更换机油、清洗冷却系统 更 换 主要配件记录更换机油、清洗冷却系统 记录人： 2009年 6 月 注:本表由施工单位填写,施工单位、租赁单位各存一份。
AQ-C9-15 编号04 工程名称：北京站至北京西站地下直径线使用单位：中铁六局集团有限公司北京站至北京西站地下直径线工程指挥部 租赁单位：备案号： 设备名称规格型号自编号码出厂日期使用年限上次维修保养时间 装载机JGM716 ZZ-01 06年1月3年09年6月检 查 维 修 保 养 记 录 更换滤芯、机油 更 换 主要配件记录 更换滤芯、机油 记录人： 2009年7 月注:本表由施工单位填写,施工单位、租赁单位各存一份。
工装夹具设计一般是在零件的机械加工工艺过程制订之后按照某一工序的具体要求进行的。制订工艺过程，应充分考虑夹具实现的可能性，而设计工装夹具时，如确有必要也可以对工艺过程提出修改意见。工装夹具的设计质量的高低，应以能否稳定地保证工件的加工质量，生产效率高，成本低，排屑方便，操作安全、省力和制造、维护容易等为其衡量指标。 一、工装夹具设计的基本原则 1、满足使用过程中工件定位的稳定性和可靠性； 2、有足够的承载或夹持力度以保证工件在工装夹具上进行的加工过程； 3、满足装夹过程中简单与快速操作； 4、易损零件必须是可以快速更换的结构，条件充分时最好不需要使用其它 工具进行； 5、满足夹具在调整或更换过程中重复定位的可靠性； 6、尽可能的避免结构复杂、成本昂贵； 7、尽可能选用标准件作为组成零件； 8、形成公司内部产品的系统化和标准化。
二、工装夹具设计基本知识 一个优良的机床夹具必须满足下列基本要求： 1、保证工件的加工精度。保证加工精度的关键，首先在于正确地选定定位基准、定位方法和定位元件，必要时还需进行定位误差分析，还要注意夹具中其他零部件的结构对加工精度的影响，确保夹具能满足工件的加工精度要求。 2、提高生产效率。专用夹具的复杂程度应与产能情况相适应，应尽量采用各种快速高效的装夹机构，保证操作方便，缩短辅助时间，提高生产效率。 3、工艺性能好。专用夹具的结构应力求简单、合理，便于制造、装配、调整、检验、维修等。 4、使用性能好。工装夹具应具备足够的强度和刚度，操作应简便、省力、安全可靠。在客观条件允许且又经济适用的前提下，应尽可能采用气动、液压等机械化夹紧装置，以减轻操作者的劳动强度。工装夹具还应排屑方便。必要时可设置排屑结构，防止切屑破坏工件的定位和损坏刀具，防止切屑的积聚带来大量的热量而引起工艺系统变形。 5、经济性好。专用夹具应尽可能采用标准元件和标准结构，力求结构简单、制造容易，以降低夹具的制造成本。因此，设计时应根据订单及产能情况对夹具方案进行必要的技术经济分析，以提高夹具在生产中的经济效益。
