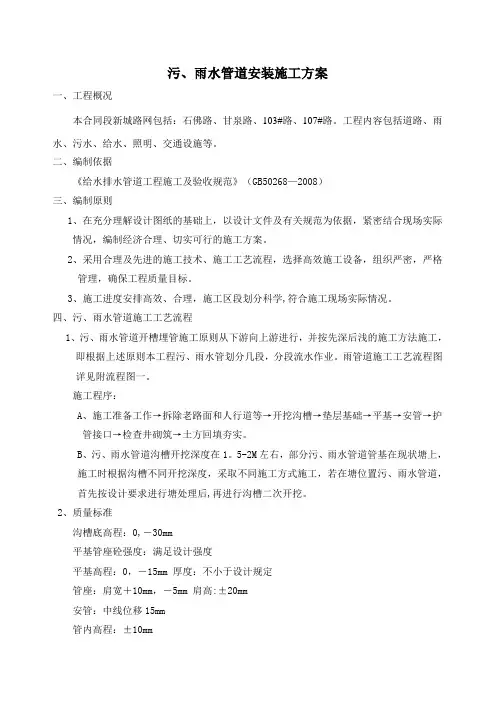

污、雨水管道安装施工方案
一、工程概况
本合同段新城路网包括：石佛路、甘泉路、103#路、107#路。工程内容包括道路、雨水、污水、给水、照明、交通设施等。
二、编制依据
《给水排水管道工程施工及验收规范》（GB50268-2008）
三、编制原则
1、在充分理解设计图纸的基础上，以设计文件及有关规范为依据，紧密结合现场实际
情况，编制经济合理、切实可行的施工方案。
2、采用合理及先进的施工技术、施工工艺流程，选择高效施工设备，组织严密，严格
管理，确保工程质量目标。
3、施工进度安排高效、合理，施工区段划分科学，符合施工现场实际情况。
四、污、雨水管道施工工艺流程
1、污、雨水管道开槽埋管施工原则从下游向上游进行，并按先深后浅的施工方法施工，
即根据上述原则本工程污、雨水管划分几段，分段流水作业。雨管道施工工艺流程图详见附流程图一。
施工程序：
A、施工准备工作→拆除老路面和人行道等→开挖沟槽→垫层基础→平基→安管→护
管接口→检查井砌筑→土方回填夯实。
B、污、雨水管道沟槽开挖深度在1.5-2M左右，部分污、雨水管道管基在现状塘上，
施工时根据沟槽不同开挖深度，采取不同施工方式施工，若在塘位置污、雨水管道，首先按设计要求进行塘处理后，再进行沟槽二次开挖。
2、质量标准
沟槽底高程：0，－30mm
平基管座砼强度：满足设计强度
平基高程：0，－15mm 厚度：不小于设计规定
管座：肩宽＋10mm，－5mm 肩高：±20mm
安管：中线位移15mm
管内高程：±10mm
接口：宽度：＋5mm，0 厚度：＋5mm，0
检查井：井身尺寸：±20mm
井盖高程：非路面±20mm 路面：与道路一致
井底直径：D≤1000mm时，±10mm； D＞1000mm时，±15mm
地下管线探明在进行图纸查阅、实地踏勘等调查后，对开挖区域中有管线但不明朗地段，采用人工挖探槽的办法进行处理，并且在开挖时采用专人指挥，以免破坏管线。
3、测量放线
做好沟槽中心及开挖边线的定位，及中心标高的测定，并加密方便施工的导线点和水准点，使施工中随时测量各工序位置和高程。
A、核对水准点并沿一每隔60m建立一处临时水准点。
B、测量管道地面高程、管道中心线、开挖槽边线以及构筑物位置。
C、根据各管线单位的交底以及项目部现场实地调查情况，与各管线单位联系以及协调，
排出管沟开挖范围内的埋地管线。
D、待开挖试坑后再确定其开挖边坡值及支挡方案。
4、开挖
A沟槽开挖采用放坡开挖，放坡系数1：0.33,土质较差处采用放坡系数为1：0.67，并在沟槽内设排水沟和集水坑。各施工段土方均采用单斗1.25m3反铲挖掘机施工，先深后浅，由下游往上油开挖，机械挖至路槽底20cm左右人工清槽，这样可防止超挖对基底土的扰动。挖掘机开挖时，人工配合及时修正边坡和清理沟底多余土方，原则上沟底20CM土方采用人工挖除，以防止机械超挖，经监理工程师验收合格后，人工再突击清底，并及时排除沟槽内积水。
B土方开挖后，如土质松软，出现跨方现象即采用横板密撑。条件好的地段的利用土方，采取在沟槽一侧堆土。沟槽每侧留0.5m，作为工作宽度及排水边沟使用。由于开挖较深，且大部槽边有动载，为保证管道施工的安全，
C管道基础开挖请示指挥部、监理及时做好验槽。
D管线基坑开挖后，请示指挥部监理及时做好与给水、排水电讯地道等各部门的协调工作。
5、砼平基及基础
A、沟槽经监理工程师验收合格，即可按设计要求进行垫层施工。D600钢筋砼管垫层采用C15砼。砼需按标准进行立模施工，采用平板振动器振实。砼施工前做好详细的工艺设计、模块方案，模块支撑要有足够的强度、刚度和稳定性，模块接缝要严密，围档使用时清理干净，并刷脱模剂。
B、基础沟槽开挖后根据基础宽度和高度来立模下垫层、浇筑基础，砼基础施工时应严格控制在无水的情况下施工，同时严格控制标高。
C、混凝土基础内侧向模板选用具有一定强度和刚度的木模安装，保证接缝严密，支撑牢固，并符合结构尺寸的要求，浇捣砼后12h内不得浸水，并进行养护，为抢工期考虑加早强剂。
6安管
A、对于管材采用吊机下管，各管材厂家经质监部门认可，在安管前一天运到现场。管材运到施工场内后，则吊机下管将管材吊入沟槽底后，即可用手拉葫芦将管子逐节拉紧，并认真核对及复核管子内底标高和中心线位置。
B、施工要点垫块应位置平稳，并测量高程使之符合设计要求。
7、检查井施工
A、施工流程：放出井中心线→按半径摆砖→按检查井半径摆出井壁砖墙大样→井壁砌筑→井盖安装→内壁抹灰分层压实。
排水管管口伸入井室30mm，管顶砖砌圈加固，以减少管顶压力。
砌筑检查井的预埋支管，随砌随安，根据设计要求确定预流管内管径、方向、标高。
B、砖砌检查井在基础浇筑完毕，及时进行定位工作，然后进行井体的砌筑。砖砌井严格按规范要求进行砌筑和粉刷，粉刷后井体表面无色差，井体棱角挺刮、顺直，井内几何尺寸符合设计要求。
C、检查井盖板底板应铺砌牢固，四周仔细夯实，盖板顶标高应与路面标高一致。井内保持清洁，施工完毕应井盖盖好，井口与路基的填土施工配合，同时升高。
D、如井圈为预制时，应先将井墙顶面的砖面清扫干净，用水泥砂浆抹平，再安放井圈，并圈顶面应与道路齐平。
8、管涵回填土：
A、污、雨水管道做好后必须报验,在合格后填好隐蔽工程验收单方可沟槽回填，但必须在做好护肩2天后，在回填沟槽及检查井前必须排净基底所有积水，严禁带水覆土，不
得回填淤泥、腐殖及有机土，大于10CM的石块、砖块等硬物不得回填，必须清除，大的泥块应捣碎。管顶以下部位及检查井都必须人工回填，人工用铁夯及铁棍夯实捣密，两侧对应作业，管顶上50CM内用人工及打夯机交叉作业，上面用压路机进行分层回填碾压至周围地平高程，所有每层回填土都不能超过20CM厚度，回填时不能将土直接砸向管道接口部位。及时掏清井底杂物，以利畅通。每层填土都必须达到设计密度要求，并报检测中心检定后再报监理工程师审核同意方可下道工序施工。
B、污、雨水管回填行车道和人行道范围内采用6%灰土压实到道路结构层底，在路槽范围内，压实度要求同道路，路外采用采用素土回填，压实度＞85%。
具体施工顺序如下：施工准备—测量放样—基槽开挖—人工整修—基底夯实—报监理工程师审批—碎石填层—砼基层—下管排管—复测标高—基座立模—砖砌窨井—报监理工程师审批—回填土
C、在道路交口处管道铺设后，为不影响道路正常交通，采用级配碎石回填，20cm每层压实回填至道路基层。
D、在道路交叉口处，开挖时，需要进行交通管制，在开挖铺设管后，为了不影响道路车辆交通，采用碎石回填至路面，
五、施工人员
污、雨水管道施工人员分配为：施工总负责，现场负责，施工队长。管理人员5人，现场施工工人为30人，其中大工20人，杂工10人。
六．环境保护措施及文明施工
1、主要进出道进行封闭围墙，设置警示、警告标志。主要进出口和施工便道：安排专
人清扫、洒水、防止扬尘。
2、运输车辆：保持车况良好，防止抛洒、滴漏。施工用电：按相关技术规范要求执行。
3、施工过程中的废旧物资不得乱扔乱发，要及时回收统一处理。
4、施工完毕把施工场地所用的临时设施，采用的砂、石料、材料、废弃物品彻底清理
干净，确保施工后场地平整、环境美观。
七、季节性施工措施
（一）雨季施工措施
1、由于大部分工程施工均处于春雨季节，且现场地势低洼，故现场必须设有组织排水措施，在路幅外围修建外排水盲沟，现场内部污、雨水、积水有组织排出施工现场，保证施工现场无积水，以免积水渗入地下又进入基坑，影响基坑内施工和导致塌方。
2、雨季期间安排施工计划应根据施工现场情况，对因雨易翻浆地段优先安排施工。对地下水丰富及地形低洼处等不良地段优先施工的同时，还应集中人力、机具，采取分段突击的方法完成一段再开一段，切忌全线大挖大填。施工坚持“两及时”，即遇雨及时检查，发现路积水尽快排除，雨后及时检查，发现翻浆要彻底处理，挖出全部软泥，大片翻浆地段尽量利用推土机等机械施工，填筑透水性好的砂石材料并压实。
3、井位内准备足够的排水排污泵，保证降大雨时不致于将基坑淹没。
4、现场内设备和材料做好覆盖和防污、雨水工作，以保机械设备正常运转和工程的顺利进行。特别注意水泥的防潮处理。
5、因春季污、雨水较多，本工程工期紧，项目部准备足量的防雨用具，如彩条布、薄膜、雨衣、雨鞋，排水施工日期坚持小雨、短时中雨不停工，以保证工程如期完工。
6、砼施工时，注意随时根据砂石含水率，调整用水量。小雨坚持施工时，要用彩条布和薄膜将砼覆盖；如遇大雨，必须在适当位置按规范设置施工缝，并做好彩条布覆盖。
（二）夏季施工措施
1、做好暑期施工的消暑降温工作，努力改善工作环境，提高工作效率。
2、调整作息时间，避开中午高温，提高劳动效率。
