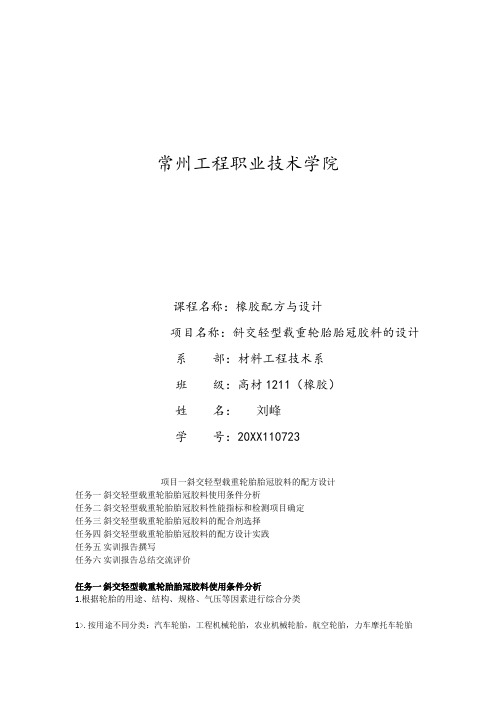

常州工程职业技术学院
课程名称：橡胶配方与设计
项目名称：斜交轻型载重轮胎胎冠胶料的设计
系部：材料工程技术系
班级：高材1211（橡胶）
姓名：刘峰
学号：2012110723
项目一斜交轻型载重轮胎胎冠胶料的配方设计
任务一斜交轻型载重轮胎胎冠胶料使用条件分析
任务二斜交轻型载重轮胎胎冠胶料性能指标和检测项目确定
任务三斜交轻型载重轮胎胎冠胶料的配合剂选择
任务四斜交轻型载重轮胎胎冠胶料的配方设计实践
任务五实训报告撰写
任务六实训报告总结交流评价
任务一斜交轻型载重轮胎胎冠胶料使用条件分析
1.根据轮胎的用途、结构、规格、气压等因素进行综合分类
1>.按用途不同分类：汽车轮胎，工程机械轮胎，农业机械轮胎，航空轮胎，力车摩托车轮胎
2>.按结构不同分类：普通结构轮胎（斜交轮胎）和子午线轮胎
3>.按规格不同分类：巨型轮胎，大型轮胎，中型轮胎，小型轮胎
4>.按气压不同分类：固定气压轮胎和调压轮胎
2.轮胎作为车辆滚动时力的承受者，其基本功能包括：
承受汽车的全部负荷和传递，具有减震和缓冲的性能，操作稳定性好，具有抗滑湿性能，轮胎的安全性能好
3.轮胎本身必要的使用性能包括：
1>.有一定的负荷能力及很好的缓冲能力；
2>.有一定的牵引能力及刹车能力；
3>.有一定的转弯能力及方向稳定性能力；
4>.有一定的耐磨性能及耐久性；
5>.有一定安全性及低滚动阻力。
6>.有一定的抗生热性能
任务二斜交轻型载重轮胎胎冠胶料性能指标和检测项目确定
任务三斜交轻型载重轮胎胎冠胶料的配合剂选择
?生胶体系
胎面胶生胶体系是决定轮胎使用寿命的关键因素。BR的耐磨性能和低生热性能是通用橡胶中最好的，但是随着温度的生高，其耐磨性能逐渐下降，并且在使用中后期易出现崩花掉块现象;SBR具有较好的抗压缩变形能力和抗刺扎性能，并且在较高温度下具有较好的耐磨性能；NR的综合性能良好，尤其是在炭黑用量较低的条件下仍能保持高拉伸强度，既可以降低生热，又可以保持胎面胶的耐磨性能不降低。
?硫化体系
促进剂NOBS，硫磺硫化是一种迟效高速硫化促进剂，起始硫化很慢，但后效优良。硫化时易分散，硫化后的产品不喷雾、色变小，可用于轮胎、内胎、胶鞋、胶带等胶料。
?填充体系
氧化锌和硬脂酸的混合加强了橡胶的硬化度。氧化锌也是汽车轮胎的重要添加剂。除了硫化作用，氧化锌能大大提高橡胶的热传导性能，从而有助于轮胎的散热，保证行车安全。氧化锌添加剂同时也阻止了霉菌生物或紫外线对橡胶的侵蚀。
?软化体系
芳烃油，与橡胶相容性好，不易喷出制品表面；适合作深色橡胶制品，对胶料的物理性能有一定提高。
?防护体系
斜交轮胎采用防老剂4010NA，防老剂RD,防护蜡，几种防护剂配合防老、屈挠效果优良，价格低廉。
任务四斜交轻型载重轮胎胎冠胶料的配方设计实践
表2 斜交轻型载重轮胎胎冠胶料的配方拟定
表3 橡胶密度计算
表4 配方成本计算
配比*单价总和：1.998元
胶料密度为：1.14g/mL
单位质量胶料成本为：11.40元/kg
单位体积胶料成本为：13.07元/L
表5 拟定配方的成本计算
根据配方配料、混炼（操作步骤）
1.开动机器，检查设备运转是否正常
2.将塑炼好的生胶沿滚筒的一侧放入开炼机辊缝中，采用捣胶、打卷、打三角包等方法使胶均匀连续的包于前辊，在辊距上方留适量的堆积胶，经过2-3分钟的辊压、翻炼，形成光滑无隙的包辊胶
3.每次加料后，待全部吃进去后，左右割刀各两次：氧化锌-硬脂酸-防老剂4010NA-防老
剂RD-炭黑-芳烃油-硫磺-促进剂NOBS
4.割断并取下胶料，将辊距调整到0.5mm，薄通5次，下片
5.关机，清洗机台
硫化工艺条件选择
胶料用电热平板硫化机硫化:143℃/10MPa*t30.
拉伸性能（步骤）
1 .试样制备按GB/T 2567-1995第2章
2.将试样编号，测量试样标距(图1中50士0.5段)内任意3处的宽度和厚度，取算术平均值。测量精度按GB/T 2567-1995第6章。
3.夹持试样，使试样的中心轴线与上、下夹具的对准中心线一致，按规定速度均匀连续加载，直至破坏，读取破坏载荷值
4.测定拉伸弹性模量时，在工作段内安装测量杏形的仪表，施加初载(约5%的破坏载荷)，检查和调整仪表。然后以一定间隔施加载荷，记录载荷和相应的变形值，至少分五级加载，施加载荷不宜超过破坏载荷的40 ，有自动记录装置时，可连续加载。
5.测定破坏伸长率和应力一应变曲线时，应有自动记录载荷和变形的装置。
6.若试样断在夹具内或圆弧处，此试祥作废，另取试样补充
撕裂性能（步骤）
1.试样制备按GB/T529-2008
2.进行相关参数设定（如方式、速度等）
3.将试样夹于上下夹持器中一定深度且使其在平行的位置上充分的夹紧。当进行直角形或新月形试样试验时，将试样延轴向对准拉伸方向分别夹入夹持器一定深度，以保证在平行的位置上充分均匀的夹紧。
4.将试样置于拉力试验机的夹持器上后，调整好拉力机，开动试验机，按规定的速度队试样进行拉伸，直至试样撕断，记录其最大力值。
邵尔硬度测定（步骤）
1.整理设备仪器、环境，准备相关工具。
2.试验前检查硬度指针是否指于零点，并检查压针压于玻璃面上，是否指于100度，如不指零位和100度时，可轻微按动压针几次，如扔不指零位和100度时，则不能使用，如在
安定荷架上使用时，可拨动手柄，使工作台上升，将定位销插入工作台下部小孔，调整工作台水平后使用，如仍不指100度时不可使用。
3.将试样置于硬度中玻璃面上。用定负荷架辅助测定试样的硬度。在试样缓慢地受到1kgf 负荷，立即度数。
4.试样上的每一点只准测量一次硬度，点于点间距不少于6mm，点与边间距不少于12mm。
5.每个试样的测量点不少于5个，取其中值为试验结果。
6.如是手提式，把试样放置在坚固的平面上，拿住硬度计，压足中孔的压针距离试块边缘至少12mm，平稳地把压足压在试样上，不能有任何震动，并保持压足平行于试样表面，以使压针垂直地压入试样。所施加的力要刚好足以使压足和试样完全解触，除另有规定，必须在压足和试样完全接触后1s内读数，如果是其他间隔时间读数则必须说明。
7.使用邵尔硬度计时，当A型硬度计测量超出90度时推荐用D型硬度计，当D型硬度计测量值低于20度时推荐用A型硬度计，A型硬度计示值低于10度时是不准确的，测量结果不能使用。
8.试验结束后，清理现场并作好相关试验使用记录。
阿克隆磨耗测定（步骤）
1.检查设备仪器
2.接电
3.角度调节：松开锁紧螺帽，旋转角度调节手轮使指针指在所需的倾角，然后旋转锁紧螺母固定丝杆。
4.装样：把粘好试样的胶轮固定在胶轮轴上，将砝码放置于砂轮支架上。
5.预磨：接通电子计数器电源，打开电源开关，调节预置数按键至600后，按下启动按钮开始预磨，使胶轮按顺时针方向旋转，当计数到达预定值时，按下解除、清零键取下胶轮、用天平秤量准确至0.001g。
6.磨耗:将预磨后的胶轮固定于胶轮轴上，调节预置数键至3416转后，再进行试验，试验完后取下试样，刷去胶屑，在1h内称量准确到0.001g。也可以将置数设为1708转，但结果需乘以2。
7.试验结束后，关机，关电，打扫。
表6 斜交轻型载重轮胎胎冠胶料的调整后配方
任务六实训报告总结交流评价（指出存在的问题和改进方法）
1．1生胶并用比
胎冠胶生胶体系是决定轮胎使用寿命的关键因素。BR的耐磨性能和低生热性能是通用橡胶中最好的，但是随着温度的生高，其耐磨性能逐渐下降，并且在使用中后期易出现崩花掉块现象，SBR具有较好的抗压缩变形能力和抗刺扎性能，并且在较高温度下具有较好的耐磨性能；NR的综合性能良好，尤其是在炭黑用量较低的条件下仍能保持高拉伸强度，既可以降低生热，又可以保持胎冠胶的耐磨性能不降低。因此胎面胶生胶体系由NR／BR／
sBR(30／40／30)三胶并用调整为NR／BR／SBR(50／35／15)三胶并用，从而更有利于提高胎冠胶的耐磨性能、抗刺扎性能和抗崩花掉块性能。适当降低SBR的用量有利于降低胎冠胶的滚动阻力，减小胎冠胶生热；提高NR用量有利于提高胎冠胶的抗撕裂性能。
1.2定伸应力和硬度是影响胎冠胶耐磨性的关键因素，并且对耐磨性的影响因路面条件不同而有差异。在好路面条件下，较高的定伸应力和硬度有较好的耐磨性能，但是在坏路面上高定伸应力和高硬度则是产生磨粒磨损磨耗的条件，因此如何适应我国的路面特征是每个配方工程师关注的问题。根据此性能要求，补强体系采用中超耐磨炭黑N220，适当降低炭黑的用量(由58份减为53份)，以达到降低生热的目的。
1．3加工助剂
加工助剂选用均匀剂A一78是因为该产品可以促进胶料中炭黑的分散，降低胶料门尼粘度和排胶温度；可以降低胎面挤出温度，减少胎面气孔，提高硫化胶耐磨性。
