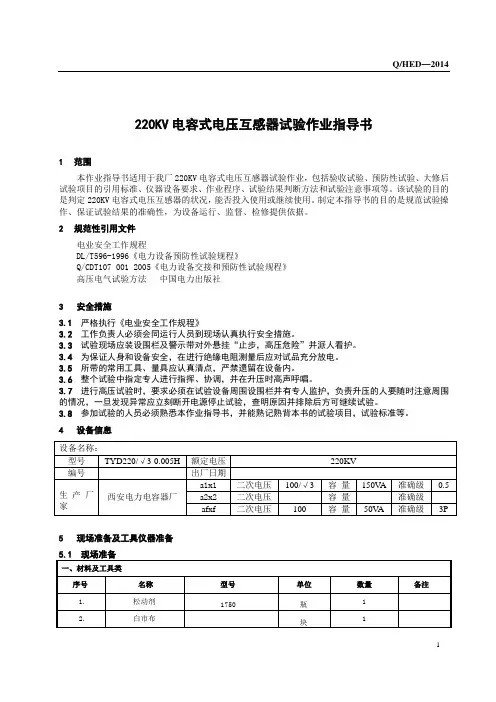

220KV电容式电压互感器试验作业指导书
1范围
本作业指导书适用于我厂220KV电容式电压互感器试验作业，包括验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。该试验的目的是判定220KV电容式电压互感器的状况，能否投入使用或继续使用。制定本指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件
电业安全工作规程
DL/T596-1996《电力设备预防性试验规程》
Q/CDT107 001 2005《电力设备交接和预防性试验规程》
高压电气试验方法中国电力出版社
3安全措施
3.1严格执行《电业安全工作规程》
3.2工作负责人必须会同运行人员到现场认真执行安全措施。
3.3试验现场应装设围栏及警示带对外悬挂“止步，高压危险”并派人看护。
3.4为保证人身和设备安全，在进行绝缘电阻测量后应对试品充分放电。
3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。
3.6整个试验中指定专人进行指挥、协调，并在升压时高声呼唱。
3.7进行高压试验时，要求必须在试验设备周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
3.8参加试验的人员必须熟悉本作业指导书，并能熟记熟背本书的试验项目，试验标准等。
4设备信息
5现场准备及工具仪器准备
5.2 工作准备
□ 工器具已准备完毕，材料、试验仪器已落实。
□ 作业文件已组织学习，工作组成员熟悉本作业指导书内容。
5.3 办理相关工作票
□ 检查验证工作票。
6 试验项目 220KV 电容式电压互感器试验包括以下试验项目：
a) 测量绝缘电阻。
b) 介质损耗及电容量测量试验。
7 试验工序及质量标准
7.1 测量绝缘电阻
7.1.1 试验目的
□ 有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷。
7.1.2 适用范围
□ 交接、大修、预试、必要时。
7.1.3 使用仪器
□ 2500V 绝缘摇表。
7.1.4 试验结果判断依据
□ 绕组绝缘电阻与初始值及历次数据比较不应有显著变化。
W1 W2
□对电容式电压互感器的电容分压器，测量两极间的绝缘电阻。
□电容式电压互感器的电容分压器极间绝缘电阻不低于5000MΩ，二次对地绝缘电阻不小于10 MΩ。□其余绝缘电阻自行规定。
7.1.4.1试验过程
□分别测量C1极间、C2极间、二次对地的绝缘电阻。
□断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
□用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂（无水乙醇）洗净套管表面的积污。
□用导线瞬时短接“L”和“E”端子，接通电源其指针应指零。开路时，接通电源指针应指“∞”。□将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，将屏蔽连接线接到被试品测量部位。接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值，注意记录15S及60S的绝缘电阻值，并计算吸收比。
□读取绝缘电阻后，断开兆欧表后对被试品短接放电并接地。
□在湿度较大的条件下进行测量时，可在被试品表面加等电位屏蔽。此时在接线上要注意，被试品上的屏蔽环应接近加压的火线而远离接地部分，减少屏蔽对地的表面泄漏，以免造成兆欧表过载。屏蔽环可用保险丝或软铜线紧缠几圈而成。
□测得的绝缘电阻值过低时，应进行解体试验，查明绝缘不良部位。
□测量时应记录被试设备的温度、湿度、气象情况、试验日期及使用仪表等。
7.1.4.2影响因素及注意事项
□不同温度下的绝缘电阻值一般可按下式换算R2=R1×1.5（t1- t2）/10 R1、 R2分别为温度t1、t2时的绝缘电阻。
□互感器应在充油后静置一段时间待气泡溢出后测量。
□吸收比指在同一次试验中，60S与15S时的绝缘电阻值之比。
□测量时应注意套管表面的清洁及温度、湿度的影响。
□读数后应先断开被试品一端，后停摇兆欧表，最后充分对地放电。
H1
7.2电容式电压互感器的介损和其电容量测量
7.2.1试验目的
□测量tgδ是一种使用较多而且对判断绝缘较为有效的方法，通过测量tgδ可以反映出绝缘的一系列缺陷，如绝缘受潮、油或浸渍物脏污或劣化变质，绝缘中有气隙发生放电等。
7.2.2适用范围
□交接、大修、预试、必要时。
7.2.3使用仪器
□全自动介质损耗测试仪等。
7.2.4试验结果判断依据
□电容值偏差不超出额定值的－5%～＋10%范围，电容值大于出厂值的102%时应缩短试验周期。
□tgδ不大于0.5%。
7.2.5试验过程
□电容式电压互感器接线如图1所示。
□由电容分压器（包括主电容器C1，分压电容器C2）、中间变压器（即中间电压互感器TV）、共振电抗器L1、载波阻抗器L2及阻尼电阻器R等元件组成。其介质损耗角tgδ值的测试，可分单元件试验。
对电容器，可照电力电容器的要求进行试验；对中间变压器，可选用“自激法”。
□对于主电容C1按下面接线图三进行接线。
□认真检查试验结线，注意安全距离。
□通知有关人员离开被试设备。
□接通工作电源，总电源开关置“开”位置，手动选择测量方式为“正接线”位置，设置10KV电压。
□电压插杆插入标有高压插座内，“高压电源”开关置“开”位置。
□同时按下“启动”按钮，开始测量，测量结束，记录显示结果。
□关掉“高压电源”拔出电压插杆，关机，断开仪器电源开关，更换试验接线。
□测量分压电容C2采用CVT自激法接线。
□接线图如图二所示。
□通知有关人员离开被试设备。
□接通工作电源，总电源开关置“开”位置，手动选择测量方式为“CVT”位置，设置2.5KV电压。□电压插杆插入标有高压插座内，“高压电源”开关置“开”位置。
□同时按下“启动”按钮，开始测量，测量结束，记录显示结果。
□关掉“高压电源”拔出电压插杆，关机，断开仪器电源开关，收试验接线。
图一电容式电压互感器接线图三 CVT自激法测量接线图
图二正接线接线图
7.2.6影响因素及注意事项
□高压线应悬空不能接触地面，否则其对地附加介损会引起误差，可用细电缆连接高压插座与CVT试品并吊起。
□测量按试验时使用的仪器的有关操作要求进行。
□应采取适当的措施消除电场及磁场干扰，如屏蔽法、倒相法、移相法。
□非被试绕组应接地或屏蔽。
□尽量在油温低于50℃时测量，不同温度下的tgδ值一般可按下式换算：
tgδ
2=tgδ()10/
1
2
1
5.1t t-
?
式中tgδ
1、tgδ
2
分别为温度
2
1
t
t、的tgδ值
H2
8原始记录与正式报告
8.1对原始记录与正式报告的要求
□原始记录的填写要字迹清晰、完整、准确，不得随意涂改，不得留有空白，并在原始记录上注明使用的仪器设备名称及编号。
□当记录表格出现某些“表格”确无数据记录时，可用“/”表示此格无数据。
□原始记录及试验报告应按规定存档。
8.2试验原始记录的内容
□温度：湿度：时间：
□
□
H3
