加工工艺:

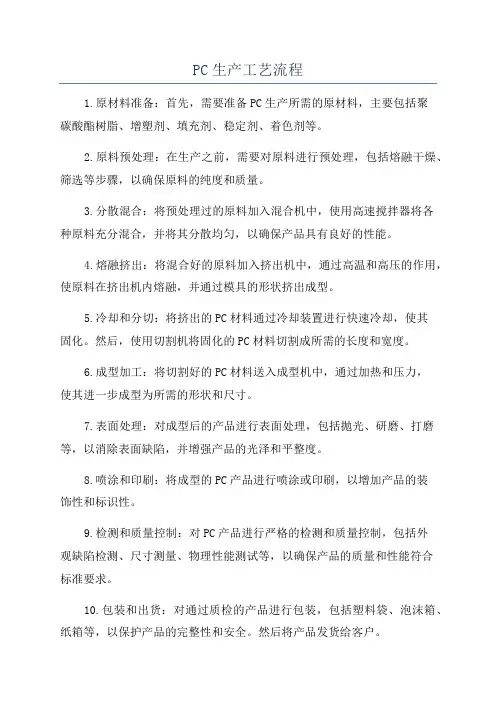

1、加工特性
PC是无定形材料，它的熔体粘度对温度敏感。由于PC在高温下易发生水解，制品质量对原料的含湿量很敏感，在成型前必须将原料须干燥至小于0.02％。PC 可采用注塑、挤出、吹塑、流延等分法加工，也可进行粘合、焊接和冷加工。2、注塑工艺
(1)塑料的处理
PC的吸水率较大，加工前一定要预热干燥，纯PC干燥120℃，改性PC一般用110℃温度干燥4小时以上。干燥时间不能超过10小时。一般可用对空挤出法判断干燥是否足够。再生料的使用比例可达20%。在某些情况下，可100%的使用再生料，实际份量要视制品的品质要求而定。再生料不能同时混合不同的色母粒，否则会严重损坏成品的性质。
(2)注塑机的选用
现在的PC制品由于成本及其它方面的原因，多用改性材料，特别是电工产品，还须增加防火性能，在阻燃的PC和其它塑料合金产品成型时，对注塑机塑化系统的要求是混合好、耐腐蚀，常规的塑化螺杆难以做到，在选购时，一定要预先说明。
(3)模具及浇口设计
常见模具温度为80~100℃，加玻纤为100~130℃，小型制品可用针形浇口，浇口深度应有最厚部位的70%，其它浇口有环形及长方形。浇口越大越好，以减低塑料被过度剪切而造成缺陷。排气孔的深度应小于0.03~0.06mm，流道尽量短而圆。脱模斜度一般为30′~1°左右。
(4)熔胶温度
可用对空注射法来确定加工温度高低。一般PC加工温度为270~320℃，有些改性或低分子量PC为230~270℃。
(5)注射速度
多见用偏快的注射速度成型，如打电器开关件。常见为慢速→快速成型。
(6)背压
10bar左右的背压，在没有气纹和混色情况下可适当降低。
(7)滞留时间
在高温下停留时间过长，物料会降质，放也CO2，变成黄色。勿用LDPE、POM、ABS或PA清理机筒。应用PS清理。
(8)注意事项
有的改性PC，由于回收次数太多(分子量降低)或各种成分混炼不均，易产生深褐色液体泡。
结构与性能：
PC是一种无定形的热塑性塑料，由于主链由柔软的碳酸酯链与刚性的苯环相连接，使之具有许多优良的工程性能。
(1)力学性能 PC具有均衡的刚性和韧性，拉伸强度高达(6l~70)MPa。有突出的冲击强度，在一般工程塑料中居首位，抗蠕变性能优于聚酰胺和聚甲醛。
(2)热性能与聚酰胺和聚甲醛不同，PC是非结晶性塑料，但由于主链上存在苯环。使PC具有较高的耐热性，它的玻璃化转变温度和软化温度分别高达150℃
和240℃。最高使用温度可达135℃，比具有优良的耐寒性，脆化温度为-100℃，因此可在-100~130℃的范围内使用。
(3)透明性 PC的透光率为87％~91％，由于它兼具抗冲击性和耐热件，综合性能优于聚苯乙烯、有机玻璃等其它透明塑料。
(4)其它性能吸水率低、成型收缩率小、尺寸精度高、并在广泛的温度范围内具有良好的电性能。还具有优良的耐化学腐蚀件以及白熄、易增强、阻燃、无毒、易着色等优点
(5)聚碳酸酯的主要缺点是：熔体粘度大，流动性差，使成型制件的残余应力大，容易产生应力开裂：耐溶剂、耐碱性差；高温时易水解；摩擦因数大、无自润滑性、不耐磨损、耐疲劳性差。这些缺点都限制了它的进一步推广应用，因此对PC的改性研究成为引人注目的研究课题，其中PC合金化已成为改性中最重要的途径之一。PC可与PE、PP、PMMA和ABS等聚合物共混，其中PC/ABS合金问世最早，目前市场增长最快、用量最大、它的力学性能高，尺寸稳定性、耐高低温性和加上工艺性好。适用于制造大型薄壳、中空、高刚性、高冲击韧性的制件，如移动电话的机壳、手提式电脑的外壳以及汽车仪表盘(板)等。目前这种合金正朝着改善耐候性、提高自润滑性、抗静电性、高流动性等方向发展；而PC/PBT 合金是为适应制造汽车挡泥板、内饰件等抗冲击零部件的要求而开发的，正在向进—步提高平整性、可表面装饰性、耐水解性的目标发展。
光气法聚碳酸酯的生产工艺与设备 化学与材料科学系 08级高分子材料与工程 08150119 康颖指导老师：张少华教授 摘要：本文主要是介绍利用光气法来生产聚碳酸酯。 关键词：光气法聚碳酸酯双酚A 通用工程塑料 一、前言 聚碳酸酯结构式： 常用缩写PC（Polycarbonate）化学名：2，2-双（4- 羟基苯基）丙烷聚碳酸酯，它是一种无味、无毒、透明的无定性热塑性材料，是分子链中含有碳酸酯链一类高分子化合物的总称。聚碳酸酯可分为脂肪族、脂环族、芳香族等几大类[1]。双酚A 型聚碳酸酯是目前产量最大、用途最广的一种聚碳酸酯，也是发展最快的工程塑料之一[2]。本文所述聚碳酸酯即为双酚A 型聚碳酸酯。 PC（Polycarbonate）与PA（尼龙，Polyamide，聚酰胺）、POM（Polyacetal, Polyoxy Methylene,聚甲醛）、PBT（Polybutylece Terephthalate，聚对苯二甲酸丁二醇酯）及改性PPO（Poly Phenylene Oxide，聚苯醚）一起被称为五大通用工程塑料。聚碳酸酯由于具有优异的综合性能，尤其以耐冲击强度高而被誉为塑料之“冠”，是使用范围十分广泛、性能优异、备受欢迎的主要热塑性工程塑料品种之一。聚碳酸酯是五十年代末开始发展的合成材料。聚碳酸酯树脂的可见光透过率在90﹪以上，具有突出的抗冲击能力，耐蠕变，尺寸稳定性好及耐化学腐蚀性，耐热、吸水率低、无毒、介电性能优良，还有自熄、易增强阻燃性等优良性能。被广泛用于电
子电气、电动工具、交通运输、汽车、机械、仪表、建筑、信息存储、光学材料、 医疗器械、体育用品、民用制品、保安、航空航天及国防军工等领域，是五大工程塑料中唯一具有良好透明性的产品，也是近年来增长速度最快的通用工程塑料。预测我国聚碳酸酯市场的年均增长率将达到10.2%，至2010 年工程塑料需求 量将接近400 万t。聚碳酸酯产量年增长可能达到9%，销售量年增长将达10%[3~6]。物理性质： 密度：1.20－1.22 g/cm 线膨胀率：3.8×10 cm/cm°C；热变形温度：135°C。 化学性质： 聚碳酸酯耐弱酸，耐中性油；聚碳酸酯不耐紫外光，不耐强碱。 二、生产工艺 [7~10] 聚碳酸酯（PC）树脂生产工艺分为有溶液光气法、酯交换熔融缩聚法、界面缩聚光气法以及非光气酯交换熔融缩聚法四种。 2.1溶液光气法 溶液光气法是以光气和双酚A为原料，在碱性水溶液和二氯甲烷（或二氯乙烷)溶剂中进行界面缩聚．得到的聚碳酸酯胶液经洗涤、沉淀、干燥、挤出造粒等工序制得聚碳酸酯产品。此工艺经济性较差，且存在环保问题，已完全淘汰。 2.2酯交换熔融缩聚法 酯交换熔融缩聚法简称酯交换法，又称本体聚合法．是一种间接光气法工艺。以苯酚为原料，经光气法反应生成碳酸二苯酯(DPC)；然后在微量卤化锂或氢氧化锂等催化剂和添加剂存在下与双酚A在高温、高真空下进行酯交换反应，生成低聚物；再进一步缩聚制得聚碳酸酯产品。该工艺流程短，无溶剂，全封闭，无污染，生产成本略低于光气法；但产品光学性能较差．催化剂易污染。副产品酚难以去除，产品相对分子质量低，应用范围有限；再加上搅拌、传热等问题的限制，难以实现大吨位工业化生产。 2.3界面缩聚光气法
聚碳酸酯PC 聚碳酸酯是在分子链中含有碳酸酯的一类高分子化合物的总称。聚碳酸酯是一种新型的热塑性塑料，透明度达90%，被誉为透明金属。刚硬而有韧性，具有高抗冲击性，高度的尺寸稳定性和范围很宽的使用温度，良好的绝缘性及耐热性和无毒性。聚碳酸酯燃烧特性：慢燃，离火后慢熄，火焰呈黄色，黑烟碳束。燃烧后塑料熔融，起泡，发出特殊的花果臭气味。聚碳酸酯比重1.20，透明，本色呈微黄。 聚碳酸酯性能：聚碳酸酯树脂通过共聚，共混，增强等途径发展了很多改性品种。聚碳酸酯是抗冲击韧性为一般热塑料之冠，尺寸稳定性很好．耐热性教好，可在-６０～１２０度下长期使用，热变温度１３０～１４０玻璃化温度１４９度热分解大于３１０度．聚碳酸酯极性小，玻璃温度高，吸水率低，收缩率小，尺寸精度高，对光稳定，耐候性好．熔融粘度和注射温度降低，因而易于加工成形。聚碳酸酯与此20~ 40%的ABS树脂共混后，具有优良的综合性能，它既有聚碳酸酯树脂的高机械强度和耐热性，又具有ABS的流动性好，便于加工的特点，各项性能指标大都介于聚碳酸酯和ABS之间。 用途：聚碳酸酯主要用于生产工业制品，用来代替金属及其它合金，在机械工业上作耐冲击及高强度的零部件。玻璃纤维增强聚碳酸酯具有类似金属的特性，可代替铜，锌，铝等压铸件。聚碳酸酯可以进行注射成形，挤出成形，吹塑成形，旋转成形，真空成形和溶剂铸造膜片等技术。制件还可以机械加工，常温冲孔，锯切及焊接和粘合。聚碳酸酯树脂的注射成形，一般采用螺杆式注射机进行。料筒温度：250~320℃，注射压力：50～80MPa，模具温度：85~120℃，螺杆转速：40～60次/min，成品热处理：先在100～105℃的烘箱中烘烤10分钟，然后在120～125℃再烘烤30分钟，自然冷却到常温即可。 聚碳酸酯(PC)介绍，聚碳酸酯是分子主链中含有—[O-R-O-CO]—链节的热塑性树脂，按分子结构中所带酯基不同可分为脂肪族、脂环族、脂肪一芳香族型，其中具有实用价值的是芳香族聚碳酸酯，并以双酚A型聚碳酸酯为最重要，分子量通常为3 -10万。 聚碳酸酯，英文名Polycarbonate, 简称PC。PC是一种无定型、无臭、无毒、高度透明的无色或微黄色热塑性工程塑料，具有优良的物理机械性能，尤其是耐冲击性优异，拉伸强度、弯曲强度、压缩强度高；蠕变性小，尺寸稳定；具有良好的耐热性和耐低温性，在较宽的温度范围内具有稳定的力学性能，尺寸稳定性，电性能和阻燃性，可在-60~120℃下长期使用；无明显熔点，在220-230℃呈熔融状态；由于分子链刚性大，树脂熔体粘度大；吸水率小，收缩率小，尺寸精度高，尺寸稳定性好，薄膜透气性小；属自熄性材料；对光稳定，但不耐紫外光，耐候性好；耐油、耐酸、不耐强碱、氧化性酸及胺、酮类，溶于氯化烃类和芳香族溶剂，长期在水中易引起水解和开裂，缺点是因抗疲劳强度差，容易产生应力开裂，抗溶剂性差，耐磨性欠佳。 PC可注塑、挤出、模压、吹塑、热成型、印刷、粘接、涂覆和机加工，最重要的加工方法是注塑。成型之前必须预干燥，水分含量应低于0.02%，微量水份在高温
聚碳酸脂的生产及应用 系（分院）：××× 专业班级 : ××× 学生姓名：××× 学号：××× 指导教师：××× 2012年5月16日星期三
目录 1.前言 (2) 2.聚碳酸脂的生产工艺 (2) 2.1 溶液光气法 (2) 2.2 酯交换熔融缩聚法 (2) 2.3 界面缩聚光气法 (3) 2.4 非光气酯交换熔融缩聚法 (3) 2. 5 双酚A氧化羰基化法合成PC (3) 3.聚碳酸脂的应用 (4) 3.1用于建材行业 (4) 3.2 用于汽车制造工业 (4) 3.3 用于生产医疗器械 (4) 3.4 用于航空、航天领域 (5) 3.5 用于包装领域 (5) 3.6 用于电子电器领域 (5) 3.7 用于光学透镜领域 (5) 3.8 用于光盘的基础材料 (5) 4.我国聚碳酸酯的发展建议[4] (6) 4.1 通过各种途径引进国外先进技术 (6) 4.2 加强聚碳酸酯的应用研究 (6) 4.3 合作开发非光气法 (6) 5.致谢！ (7)
毕业论文 摘要：本文论述了聚碳酸酯的各种生产工艺路线, 对其在各种领域的应用进行了分析, 并提出了建设新的聚碳酸酯装置的建议。 关键词：聚碳酸脂，生产，应用，发展建议 1.前言 聚碳酸酯简称PC，是一种无定型、无臭、无毒、高度透明的无色或微黄色热塑性工程塑料，具有优良的物理机械性能，尤其是耐冲击性优异，拉伸强度、弯曲强度、压缩强度高; 蠕变性小，尺寸稳定; 具有良好的耐热性和耐低温性，在较宽的温度范围内具有稳定的力学性能，尺寸稳定性，电性能和阻燃性，可在－ 60 ～ 120 ℃下长期使用; 无明显熔点，在20 ～230 ℃呈熔融状态; 其应用领域非常广泛, 已进入到汽车、电子电气、建筑、办公设备、包装、运动器械、医疗保健、家庭用品等领域。目前, PC 正迅速地扩展到航空、航天、电子计算机、光盘等高新技术领域, 尤其在光盘的应用上发展更快。PC 还可与其它树脂共混形成PC 共混物或PC 合金, 改善其抗溶剂性和耐磨性较差的缺点, 使之性能更加完善, 能适应多种特定应用领域对成本和性能的要求。在五大工程塑料中, PC 树脂是增长速度最快的通用工程塑料。 2.聚碳酸脂的生产工艺 自从1956 年, 第一个工业化PC 装置投产以来, PC 工业见证了工艺进展的重大变化。 60 年代, 界面光气法、酯交换法( 熔融法) 和溶液光气法是3 个主要工艺路线。由于经济性原因,溶液法不再采用。目前工业上生产PC 绝大多数采用界面光气法工艺。近年来, 非光气熔融工艺也得到迅速发展[1]。 2.1 溶液光气法 溶液光气法是以光气和双酚A 为原料，在碱性水溶液和二氯甲烷( 或二氯乙烷) 溶剂中进行界面缩聚，得到的PC 胶液经洗涤、沉淀、干燥、挤出造粒等工序制得PC 产品。此工艺经济性较差，且存在环保问题，已完全淘汰。 2.2 酯交换熔融缩聚法 酯交换法其实也是一种间接光气法工艺。在该工艺中，酚经过光气法反应生成碳酸二苯酯，然后在卤化锂或氢氧化锂等催化剂和添加剂存在下和双酚A 进行酯交换反应，生成低聚物，再进一步缩聚得到聚碳酸酯产[2]品。酯交换法生产PC 的主要化学反应为：
一、什么是聚碳酸酯？ 聚碳酸酯是一类分子主链中含有—[O-R-O-CO]—链节的高分子化合物及以它为基质而制得的各种材料的总称。英文名Polycarbonate, 简称PC。 二、分类.（聚碳酸酯是分子主链中含有—[O-R-O-CO]—链节的热塑性树脂。） 按分子结构中所带酯基不同分为： （1）.脂肪族聚碳酸酯 （2）.脂肪族聚碳酸酯 （3）.脂肪-芳香族聚碳酸酯 （4）.芳香族聚碳酸酯 三、性质 1.物性：密度:1.18-1.22 g/cm^3 线膨胀率:3.8×10^-5 cm/°C 热变形温度:135°C 低温-45°C 聚碳酸酯无色透明，耐热，抗冲击，阻燃BI级，在普通使用温度内都有良好的机械性能。同性能接近聚甲基丙烯酸甲酯相比，聚碳酸酯的耐冲击性能好，折射率高，加工性能好，不需要添加剂就具UL94 V-0级阻
燃性能。但是聚甲基丙烯酸甲酯相对聚碳酸酯价格较低，并可通过本体聚合的方法生产大型的器件。 2.化性：聚碳酸酯(PC)是碳酸的聚酯类，碳酸本身并不稳定，但其衍生物(如光气，尿素，碳酸盐，碳酸酯)都有一定的稳定性。 聚碳酸酯耐弱酸，耐弱碱，耐中性油。不耐紫外光，不耐强碱。PC 材料具有阻燃性，耐磨。抗氧化性。 PC是一种线型碳酸聚酯，分子中碳酸基团与另一些基团交替排列，这些基团可以是芳香族，可以是脂肪族，也可两者皆有。双酚A型PC是最重要的工业产品。几乎是无色的玻璃态的无定形聚合物，有很好的光学性。PC高分子量树脂有很高的韧性，悬臂梁缺口冲击强度为 600~900J/m，未填充牌号的热变形温度大约为130°C ，玻璃纤维增强后可使这个数值增加10°C。PC的弯曲模量可达2400MPa以上，树脂可加工制成大的刚性制品。低于100°C 时，在负载下的蠕变率很低。PC耐水解性差，不能用于重复经受高压蒸汽的制品。 PC主要性能缺陷是耐水解稳定性不够高，对缺口敏感，耐有机化学品性，耐刮痕性较差，长期暴露于紫外线中会发黄。和其他树脂一样，PC容易受某些有机溶剂的浸浊。 四、主要性能 a、机械性能: 强度高、耐疲劳性、尺寸稳定、蠕变也小(高温条件下也极少有变化); b. 耐热老化性: 增强后的UL温度指数达120~140℃(户外长期老化性也很好); c、耐溶剂性: 无应力开裂; d、对水稳定性: 高温下遇水易分解(高温高湿环境下使用需谨慎); e、电气性能: 1、绝缘性能:优良(潮湿、高温也能保持电性能稳定,是制造电子、电气零件的理想材料); 2、介电系数:3.0-3.2; 3、耐电弧性:120s;
聚碳酸酯的改性及其应 用 公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
（2014-2015学年第一学期）《表面材料改性》课程论文 题目：聚碳酸酯的改性及其应用 姓名： 学院：材料与纺织工程学院 专业：高分子材料与工程 班级： 学号： 联系方式： 任课教师： 2014年12月28日
摘要 本文主要介绍了聚碳酸酯的四个改性方向，分别把它作为光学材料、医疗器械材料、阻燃材料、合金材料及其在这四个方面的应用。 关键词：聚碳酸酯光学材料医疗器械材料阻燃材料合金材料
Abstract This essay mainly introduce PC four modified directions, include optical material、medical apparatus and instruments、 Flame-resistant material、alloy material and different use in life. Keyword:PC,optical material,medical apparatus and instruments,Flame-resistant material,alloy material
前言 聚碳酸酯(PC)是一种通用工程塑料,具有综合均衡的力学、电气及耐热性能,特别以优异的冲击强度和耐蠕变性着称,透光率高,力学性能好,特别是冲击韧性在工程塑料中最佳,它的玻璃化转变温度高,吸水率低,制品尺寸相当稳定,其体积电阻率和介电强度与聚酯薄膜相当,介电损耗角正切仅次于聚乙烯(PE)和聚苯乙烯(PS),在10~130e下几乎不变。由于PC的优良性能, 现已成为五大工程塑料中增长速度最快的通用工程塑料，其制品及其共混(或合金)材料在电子、电器、机械、汽车、纺织、轻工及建筑等行业获得了广泛的应用。
加工工艺: 1、加工特性 PC是无定形材料，它的熔体粘度对温度敏感。由于PC在高温下易发生水解，制品质量对原料的含湿量很敏感，在成型前必须将原料须干燥至小于0.02％。PC 可采用注塑、挤出、吹塑、流延等分法加工，也可进行粘合、焊接和冷加工。2、注塑工艺 (1)塑料的处理 PC的吸水率较大，加工前一定要预热干燥，纯PC干燥120℃，改性PC一般用110℃温度干燥4小时以上。干燥时间不能超过10小时。一般可用对空挤出法判断干燥是否足够。再生料的使用比例可达20%。在某些情况下，可100%的使用再生料，实际份量要视制品的品质要求而定。再生料不能同时混合不同的色母粒，否则会严重损坏成品的性质。 (2)注塑机的选用 现在的PC制品由于成本及其它方面的原因，多用改性材料，特别是电工产品，还须增加防火性能，在阻燃的PC和其它塑料合金产品成型时，对注塑机塑化系统的要求是混合好、耐腐蚀，常规的塑化螺杆难以做到，在选购时，一定要预先说明。 (3)模具及浇口设计 常见模具温度为80~100℃，加玻纤为100~130℃，小型制品可用针形浇口，浇口深度应有最厚部位的70%，其它浇口有环形及长方形。浇口越大越好，以减低塑料被过度剪切而造成缺陷。排气孔的深度应小于0.03~0.06mm，流道尽量短而圆。脱模斜度一般为30′~1°左右。 (4)熔胶温度 可用对空注射法来确定加工温度高低。一般PC加工温度为270~320℃，有些改性或低分子量PC为230~270℃。 (5)注射速度 多见用偏快的注射速度成型，如打电器开关件。常见为慢速→快速成型。 (6)背压 10bar左右的背压，在没有气纹和混色情况下可适当降低。 (7)滞留时间 在高温下停留时间过长，物料会降质，放也CO2，变成黄色。勿用LDPE、POM、ABS或PA清理机筒。应用PS清理。 (8)注意事项 有的改性PC，由于回收次数太多(分子量降低)或各种成分混炼不均，易产生深褐色液体泡。 结构与性能： PC是一种无定形的热塑性塑料，由于主链由柔软的碳酸酯链与刚性的苯环相连接，使之具有许多优良的工程性能。 (1)力学性能 PC具有均衡的刚性和韧性，拉伸强度高达(6l~70)MPa。有突出的冲击强度，在一般工程塑料中居首位，抗蠕变性能优于聚酰胺和聚甲醛。 (2)热性能与聚酰胺和聚甲醛不同，PC是非结晶性塑料，但由于主链上存在苯环。使PC具有较高的耐热性，它的玻璃化转变温度和软化温度分别高达150℃
综述专论 化工科技，!""!，#"（!）：$%&$’ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! ()*+,)+-.+)/,01023*,)/+4*)51*,67(.83 收稿日期：!""#9#!9!:作者简介：孙欲晓（#:$’;），女（汉族），吉林市人，中国石油吉林石化公司研究院信息所工程师，从事情报调研工 作。 聚碳酸酯的生产及市场 孙欲晓 （中国石油吉林石化公司研究院，吉林吉林 #%!"!#） 摘要：介绍了聚碳酸酯生产工艺技术的进展，综述了国内外聚碳酸酯的生产及市场情况。对我国 聚碳酸酯的市场发展趋势进行了分析和预测。并对我国聚碳酸酯工业的发展提出了几点建议。 关键词：聚碳酸酯；技术；市场中图分类号：.<%!%=>?# 文献标识码：5 文章编号：#""@9"A##（!""!）"!9""$%9"A 聚碳酸酯（英文名：BCD E FGH ICJGKL ，简称B)）是一种综合性能优良的热塑性工程塑料，具有突出的抗冲击性能、耐蠕变性能、较高的抗张强度、抗弯强度、伸长率和刚性，并具有较高的耐热性和耐寒性，可在;#""M &#>"M 温度范围内使用，电性能优良，吸水率低，透光性好，可见光的透过率可达:"N 左右。其应用领域非常广泛，已进入到汽车、电子电气、建筑、办公设备、包装、运动器械、医疗保健、家庭用品等领域。目前，B)正迅速地扩展到航空、航天、电子计算机、光盘等高新技术领域，尤其在光盘的应用上发展更快。B)还可与其它树脂共混形成B)共混物或B)合金，改善其抗溶剂性和耐磨性较差的缺点，使之性能更加完善，能适应多种特定应用领域对成本和性能的要求。在五大工程塑料中，B)树脂是增长速度最快的通用工程塑料。 !国内外"#树脂的生产情况 !$!国外"#树脂的生产情况 国外B)树脂生产源于#:A$年，首先在德国，依次又在日本、西欧和美国实现了工业化。自@"年代末起， 世界B)树脂生产能力增长较快，#:@@年生产能力为>@=’万K O G ， 到#::@年全球B)树脂的生产能力增为#$%万K O G 。预计在 !""!年生产能力可达!!"万K O G 以上。 目前世界上B)生产主要集中在美国、西欧和日本，这三大产地的生产能力约占世界总生产能力的@"N 。#::@年世界B)主要生产厂商及 生产能力见表#［#］ 。 表!!%%&年世界"#主要生产厂商及生产能力国家及地区生产厂商生产能力O （万K ?G ;#） 美 国 PG E LH #@ 6CQ @2+ >%=%北美合计$:=%德国PG E LH #!6CQ >=A 荷 兰 2+:比利时 6(4%=>PG E LH #A 意大利PG E LH #=A 西欧合计>A =>日 本 出光石油化学>住友;陶氏化学>=A 2+;三井化学 >帝人化成#"三菱化学 $=A 韩 国 三菱化学>锦 湖 !中国台湾省新光合纤!台湾塑胶工业!泰 国 三菱化学A 菲律宾石油化学公司#=$亚洲合计>>=$巴 西 B)P O 出光石油化学 !2+ #前苏联#其它地区合计>总 计 #$%=% 万方数据
08级应用化学王芹37号 聚碳酸酯的工艺 1 引言 聚碳酸酯(Polycarbonate，简称PC)是一种无色透明热塑性聚合体，它不仅具有很高的抗冲击强度、优良的热稳定性、耐蠕变性和耐寒性以及良好的电绝缘性、阻燃性，而且可抗紫外线、耐老化。目前使用的工程塑料中，PC的透明性能是最好的，可见光透过率高达90%以上。此外，PC密度低，容易加工成型，是一种性能优良，应用广泛的工程塑料。 PC在国民经济的各个领域中有着广泛的用途，主要应用领域如下：①用作光盘材料。聚碳酸酯是光盘基材的首选材料，目前市场上90%以上的CD、VCD、DVD光盘采用聚碳酸酯作为基材。②用作建筑行业的透光板材及交通工具的车窗玻璃。如制作成PC中空阳光板、高层建筑幕墙、候车室及机场体育馆透明顶棚等。③用作电子及电器外壳等。④用作食物包装。由于PC质量轻、抗冲击、透明、耐热洗、耐高温杀毒消毒，对多种食物都有良好的耐腐蚀性，如制作成饮水桶、茶杯及婴幼儿奶瓶等。⑤用作眼镜镜片及照明灯具等。此外在汽车和建筑板材等领域存在巨大的市场潜力。近两年国内PC消费市场已有了较大变化，电子电器及光盘虽仍为PC的最大用户，但所占比例已有所下降，PC在建材、汽车等领域的应用正在增加。 目前，聚碳酸酯的生产高度集中。世界最大的4家聚碳酸酯生产公司是通用电气、拜耳、陶氏化学和日本帝人，其装置能力分别占2003年世界总生产能力的34%、31%、9%和8%，4家公司产能占世界总产能的82%。除日本帝人外，亚洲企业生产能力均在6.5万吨以下。 PC的消费总量在工程塑料中仅次于聚酰胺(PA)居第二位。2005年全球总消费量已超过450万吨。今后PC的消费量将超过PA。然而，与PC消费市场火热现象呈不协调发展的是国内PC技术开发却始终处于低迷状态，目前只有上海中联化工厂、重庆长风化工厂等8家工厂建有生产装置，年总产能力约5000吨，且品级牌号少，难以满足市场需求，每年要从日本、韩国、美国等国进口大量产品，2005年国内进口PC及PC合金共63.48万吨，供需矛盾十分突出。 2 生产技术概况 自1898年Einhorn通过二羟基苯在吡啶溶液中进行光气化反应，首次合成出PC之后，在PC合成工艺的发展历程中，出现过很多合成方法，如低温溶液缩聚法、高温溶液缩聚法、吡啶法、部分吡啶法、光气界面缩聚法、熔融酯交换缩聚法、固相缩聚法等等，但迄今为止，实现工业规模生产的只有光气界面缩聚法和熔融酯交换缩聚法两种工艺。目前，PC生产技术主要有溶液光气法、界面缩聚光气法、酯交换熔融缩聚法和全非光气法，前两者统称为光气法。 2.1溶液光气法 溶液光气法的工艺路线为：光气+双酚A(BPA)→PC。以光气和双酚A为原料，在碱性水溶液和二氯甲烷(或二氯乙烷)溶剂中进行界面缩聚，得到的PC胶液经洗涤、沉淀、干燥、挤出造粒等工序制得PC产品。此工艺经济性较差，且存在环保问题，缺乏竞争力。 2.2界面缩聚光气法 界面缩聚光气法是目前工业上应用较为广泛的工艺，其与溶液光气法的主要不同在于：双酚A首
聚碳酸酯（PC）的介绍 聚碳酸酯是分子主链中含有—[O-R-O-CO]—链节的热塑性树脂，按分子结构中所带酯基不同可分为脂肪族、脂环族、脂肪一芳香族型，其中具有实用价值的是芳香族聚碳酸酯，并以双酚 A型聚碳酸酯为最重要，分子量通常为3-10万。 聚碳酸酯，英文名Polycarbonate, 简称PC。PC是一种无定型、无臭、无毒、高度透明的无色或微黄色热塑性工程塑料，具有优良的物理机械性能，尤其是耐冲击性优异，拉伸强度、弯曲强度、压缩强度高；蠕变性小，尺寸稳定；具有良好的耐热性和耐低温性，在较宽的温度范围内具有稳定的力学性能，尺寸稳定性，电性能和阻燃性，可在 -60~120℃下长期使用；无明显熔点，在 220-230℃呈熔融状态；由于分子链刚性大，树脂熔体粘度大；吸水率小，收缩率小，尺寸精度高，尺寸稳定性好，薄膜透气性小；属自熄性材料；对光稳定，但不耐紫外光，耐候性好；耐油、耐酸、不耐强碱、氧化性酸及胺、酮类，溶于氯化烃类和芳香族溶剂，长期在水中易引起水解和开裂，缺点是因抗疲劳强度差，容易产生应力开裂，抗溶剂性差，耐磨性欠佳。 PC可注塑、挤出、模压、吹塑、热成型、印刷、粘接、涂覆和机加工，最重要的加工方法是注塑。成型之前必须预干燥，水分含量应低于0.02%，微量水份在高温下加工会使制品产生白浊色泽，银丝和气泡，PC在室温下具有相当大的强迫高弹形变能力。冲击韧性高，因此可进行冷压，冷拉，冷辊压等冷成型加工。挤出用PC分子量应大于3万，要采用渐变压缩型螺杆，长径比1：18~24，压缩比1：2.5，可采用挤出吹塑，注-吹、注-拉-吹法成型高质量，高透明瓶子。PC合金种类繁多，改进PC熔体粘度大（加工性）和制品易应力开裂等缺陷， PC与不同聚合物形成合金或共混物，提高材料性能。具体有PC/ABS合金，PC/ASA合金、 PC/PBT合金、PC/PET
聚碳酸酯工艺设计 摘要 聚碳酸酯是由双酚A钠盐与光气进行反应，产物简聚体进行缩聚反应获得。本设计聚碳酸酯厂工艺设计，主要进行了工艺计算、设备选型，并绘制了全厂平面布置图、带控制点的工艺流程图、车间的立面图和平面图。关键词：聚碳酸酯，双酚A，工艺一、课题背景聚碳酸酯（简称ＰＣ）是分子链中含有碳酸酯基的高分子聚合物，根据酯基的结构可分为脂肪族、芳香族、脂肪族－芳香族等多种类型。其中由于脂肪族和脂肪族－芳香族聚碳酸酯的机械性能较低，从而限制了其在工程塑料方面的应用。目前仅有芳香族聚碳酸酯获的了工业化生产。聚碳酸酯是一种性能优异的通用工程塑料，自问世以来迅速在发达国家形成产业化生产，且技术持续发展，装置规模不断扩大。由于聚碳酸酯光学透明性好、抗冲击强度高，并具有优良的热稳定性、耐蠕变性、抗寒性、电绝缘性和阻燃性等特点，使之在透明建筑板材、电子电器、光盘媒介、汽车工业等领域得到广泛应用。聚碳酸酯的应用开发是向高复合、高功能、专用化、系列化方向发展，目前已推出了光盘、汽车、办公设备、箱体、包装、医药、照明、薄膜等多种产品各自专用的品级牌号。我国在聚碳酸酯研发上虽起步较早，先后有不少企业进行研发生产，但由于工艺技术落后、生产装置规模较小、产能低、产品质量差，目前仅剩一家企业维持生产，国内市场所需的聚碳酸酯不得不大量依赖进口。因此，大力加强聚碳酸酯研发，加速实现其规模产业化，已成为国家的重要战略需求。我国聚碳酸酯长期依赖国外进口，2000年进口量为23万吨，到2008年增至101.7万吨，增长了近4倍，2008年国内聚碳酸酯的表观消费量接近80万吨，未来几年将保持10-15%的增长率。中国聚碳酸酯的产能仅为26万吨，而且绝大部分为合资或独资企业，对外依存度非常高。对我国聚碳酸酯生产企业来讲，加快技术进步已刻不容缓。 二、聚碳酸酯产业的现状由于世界金融市场处于混乱状态，2009年亚洲双酚A(BPA)市场，将继续面临困难时期的挑战，除非经济走势上行，来自下游环氧树脂和聚碳酸酯(PC)工业的需求才会稍有提升。一家亚洲贸易商于表示，要使双酚A(BPA)市场上扬，至少在今后6个月以后。随着双酚A(BPA)现货的急剧下滑，该工业处于不景气状态。截至2008年12月，双酚A(BPA)价格与当年7月相比、下降了近40%。由于全球金融市场恶化和经济衰退带来的影响，来自聚碳酸酯(PC)和环氧树脂工业需求的疲软，而导致双酚A(BPA)市场的不振，将可能会持续到年底。虽然新的环氧树脂和聚碳酸酯(PC)，生产装置已于2008年投运，但经济的下行趋势和竞争 3 的加剧，已大大挤压了一些公司的边际利润，迫使一些生产商降低开工率或延长装置停工期。双酚A(BPA)发展在2008年也受到一些负面的影响，来自与双酚A(BPA)接触的健康危害的争论，已促使一些国家如加拿大在食品容器应用中禁用这种化学品。鉴于终端用户减少购买量，亚洲地区一些双酚A(BPA)生产商纷纷降低开工率，以减少这种高成本材料不断增多的库存。中国大多数环氧树脂装置，目前开工率都在50～60%。中国石化集团公司-三井化学公司合资的，10万吨/年双酚A(BPA)装置于2008年12月投产后，又使该地区新增了供应量，预计双酚A(BPA)价格一度会下跌至底线。另外贸易商和终端用户的调查指出，如果需求继续疲软，则对双酚A(BPA)价格的支撑会很小。2009年也会出现一些新的贸易动向，中国与东南亚国家联盟(ASEAN)成员国之间的自由贸易协定(FTA)将实施，按照新的法则，双酚A(BPA)从ASEAN出口将执行零关税。东南亚国家联盟(ASEAN)有2家主要的双酚A(BPA)生产商：拜耳公司在泰国拥有16万吨/年装置，三井化学公司在新加坡拥有23万吨/年装置。 三、聚碳酸酯市场需求概况20世纪末，世界聚碳酸酯的产量约114万吨，聚碳酸酯按功能特性分为一系列品级，如通用级、透明级、医药食品级等。各品级又可进一步细分为更多的具体牌号。一些大的生产厂商可提供几十个品级、上百个牌号产品。聚碳酸酯的应用开发是向高复合、高功能、专业化、系列化方向发展。2004 年世界聚碳酸酯表观消费量278.2
聚碳酸酯(PC)树脂是一种性能优良的热塑性工程塑料，具有突出的抗冲击能力，耐蠕变和尺寸稳定性好，耐热、吸水率低、无毒、介电性能优良，是五大工程塑料中唯一具有良好透明性的产品，也是近年来增长速度最快的通用工程塑料。目前广泛应用于汽车、电子电气、建筑、办公设备、包装、运动器材、医疗保健等领域，随着改性研究的不断深入，正迅速拓展到航空航天、计算机、光盘等高科技领域。 一、生产状况聚碳酸酯工业化合成主要是界面光气化路线，以双酚A为原料，使用光气、氢氧化钠和二氯甲烷为原料及反应助剂，此法工艺成熟，产品质量较高，易于规模化和连续化生产，经济性好等，长期占据着聚碳酸酯生产的主导地位。但由于该法使用的原料光气剧毒，因此近年来各大公司纷纷研究非光气法生产路线。1993年非光气法工艺研究成功，并由GE塑料日本公司实现了工业化生产。主要以双酚A与碳酸二苯酯为原料，该工艺是一种符合环境要求的“绿色工艺”，已成为今后聚碳酸酯合成工艺的发展方向，预计未来在聚碳酸酯生产中将逐渐占据主导地位。2002年全球PC总生产能力约230万吨/年，PC生产主要集中在美国、西欧和日本，上述三大产地生产能力约占世界总生产能力的90%。目前世界聚碳酸酯工业发展呈现两大特点，一是生产更趋集中和垄断，德国拜耳公司、美国GE化学公司、道化学公司及日本帝人公司的生产能力占世界总生产能力的80%左右，这几大公司控制着世界聚碳酸酯的生产与市场，主宰着世界聚碳酸酯的命运。二是亚洲发展迅速，近年来随着亚洲经济逐步恢复，中国、印度经济的持续稳定发展，对工程塑料的需求越来
越强劲，世界著名聚碳酸酯生产商纷纷来亚洲投资建厂，据不完全统计.1997～2004年建设或拟建的聚碳酸酯装置70%在亚洲。我国原有10余家聚碳酸酯生产企业，目前能维持生产仅有3家，分别为常州合成化工总厂3000吨/年(光气法)、上海中联化工厂1200吨/年(酯交换法)、重庆长风化工厂1000吨/年(酯交换法)，总产能约5000吨/年，年产量不足千吨。与国外公司相比，不仅规模极小，而且技术落后，远远不能满足国内需求。但是，我国将很快形成投资热潮。目前在华投资聚碳酸酯的国际跨国公司，主要有德国拜耳、日本帝人。拜耳公司在上海漕泾化工区18亿美元的第一期投资中，包括20万吨／年聚碳酸酯及配套的20万吨／年双酚A项目，将于2005年建成。日本帝人公司发言人宣布其制造和销售树脂的子公司帝人化成将从2005年4月开始在浙江省生产聚碳酸酯树脂，投资5亿美元，2007年形成年产10万吨聚碳酸酯的生产规模。从国内方面看，中国蓝星计划2004年在南通或兰州建10万吨/年聚碳酸酯装置，中国精细化工(常州)开发园区将建设5000吨/年特种聚碳酸酯。 二、市场需求1995年以前聚碳酸酯在国内主要用于制备纺织业用沙管，占总消耗量的50%左右。1995年以后逐渐转向电子／电气、光盘、建筑、汽车工业等领域，需求量急剧增加。1995年我国聚碳酸酯的消费量为4.2万吨，到2002年猛涨至34.3万吨，年均增长率高达35%左右，远远高于国民经济的平均增长速度和其它通用工程塑料的增长速度。由于国内产量极小，我国使用的聚碳酸酯主要从国外进口。2000、2001和2002年我国PC净进口量分别为23.5万吨、
聚碳酸脂（PC - Polycarbonate） 聚碳酸酯(简称PC) 中文名称：聚碳酸酯（又作：聚碳酸脂） 英文名称:Polycarbonate 聚碳酸酯颗粒 比重:1.18-1.20克/立方厘米 成型收缩率:0.5-0.8% 成型温度：230-320℃ 干燥条件：110-120℃ 8小时 结构：-[-O-(C6H4)-C(CH3)2-(C6H4)-O-CO-]n- 聚碳酸酯结构图 缩写：PC 是分子链中含有碳酸酯基的高分子聚合物，根据酯基的结构可分为脂肪族、芳香族、脂肪族-芳香族等多种类型。其中由于脂肪族和脂肪族-芳香族聚碳酸酯的机械性能较低，从而限制了其在工程塑料方面的应用。目前仅有芳香族聚碳酸酯获的了工业化生产。由于聚碳酸酯结构上的特殊性，现已成为五大工程塑料中增长速度最快的通用工程塑料。 聚碳酸酯也叫聚碳酸脂（Polycarbonate）常用缩写PC 是一种韧的热塑性树脂，通常是由双酚A和光气生产的，现在也开发了不使用光气的生产方法，并已在20世纪60年代初实现工业化，90年代末实现大规模工业化生产。现在产量仅次于聚酰胺的第二大工程塑料。其名称来源于其内部的CO3基团。 2011年3月双酚A在食用瓶中已被欧美国家禁用，2.5m宽聚碳酸酯(PC)板已由无锡正成企业安装成功！大大改善了采光和版面效果 化学名：2,2'-双（4-羟基苯基）丙烷聚碳酸酯
CAS编号：25037-45-0 化学性质 聚碳酸酯耐弱酸，耐弱碱，耐中性油。 聚碳酸酯不耐紫外光，不耐强碱。 PC是一种线型碳酸聚酯，分子中碳酸基团与另一些基团交替排列，这些基团可以是芳香族，可以是脂肪族，也可两者皆有。双酚A型PC是最重要的工业产品。 PC是几乎无色的玻璃态的无定形聚合物，有很好的光学性。PC高分子量树脂有很高的韧性，悬臂梁缺口冲击强度为600~900J/m，未填充牌号的热变形温度大约为130°C ，玻璃纤维增强后可使这个数值增加10°C 。PC的弯曲模量可达2400MPa以上，树脂可加工制成大的刚性制品。低于100°C 时，在负载下的蠕变率很低。PC有较好的耐水解性，但不能用于重复经受高压蒸汽的制品。 PC主要性能缺陷是耐水解稳定性不够高，对缺口敏感，耐有机化学品性，耐刮痕性较差，长期暴露于紫外线中会发黄。和其他树脂一样，PC容易受某些有机溶剂的浸浊。 物理性质 密度：1.20－1.22 g/cm^3 线膨胀率：3.8×10 cm/cm°C 热变形温度：135°C 低温-45度聚碳酸酯无色透明，耐热，抗冲击，阻燃BI级，在普通使用温度内都有良好的机械性能。同性能接近聚甲基丙烯酸甲酯相比，聚碳酸酯的耐冲击性能好，折射率高，加工性能好，不需要添加剂就具有UL94 V-0级阻燃性能。但是聚甲基丙烯酸甲酯相对聚碳酸酯价格较低，并可通过本体聚合的方法生产大型的器件。随着聚碳酸酯生产规模的日益扩大，聚碳酸酯同聚甲基丙烯酸甲酯之间的价格差异在日益缩小。 不耐强酸，不耐强碱,改性可以耐酸耐碱
聚碳酸酯的合成工艺对比及进展分析 聚碳酸酯(PC)是一种无味、无毒、透明的无定形热塑性材料，是分子链中含有碳酸酯链一类高分子化合物的总称。 聚碳酸酯可分为脂肪族、脂环族、芳香族等几大类田。但因制品、加工性能及经济等因素的制约，目前仅有双酚A型的芳香族聚碳酸酯投入工业化规模生产和应用。自从1958年聚碳酸酯商业化生产以来，其种类和用途两方面的研发均获得了巨大进展，因此其作为一种主要的热塑性工程塑料而广泛进入了国民经济的各个领域。双酚A型聚碳酸酯是目前产量最大、用途最广的一种聚碳酸酯，也是发展最快的工程塑料之一。本文所述聚碳酸酯即为双酚A型聚碳酸酯。 聚碳酸酯是一种性能优良的热塑性工程塑料，具有突出的抗冲击能力，耐蠕变，尺寸稳定性好，耐热、吸水率低、无毒、介电性能优良，被广泛用于电子电气、电动工具、交通运输、汽车、机械、仪表、建筑、信息存储、光学材料、医疗器械、体育用品、民用制品、保安、航空航天及国防军工等领域，是五大工程塑料中唯一具有良好透明性的产品，也是近年来增长速度最快的通用工程塑料。预测我国聚碳酸酯市场的年均增长率将达到10.2%，至2010年工程塑料需求量将接近400万t。聚碳酸酯产量年增长可能达到9%，销售量年增长将达10%。 在聚碳酸酯的合成工艺发展历程中，出现的合成方法颇多，如低温溶液缩聚法、高温溶液缩聚法、吡啶法和部分吡啶法等等，至今仍不断有新的合成方法报道，但已工业化、形成大规模生产的工艺路线并不多，这些方法或者不成熟，或者因成本较高而制约了实际应用m。目前世界上大部分生产厂家普遍采用界面缩聚法或熔融酯交换法，其中80%的生产厂家采用界面缩聚法。 聚碳酸酯工业化生产工艺按照是否使用光气作原料可主要分为两大类。第一类是使用光气的生产工艺。第二类是完全不使用光气的生产工艺。 1光气法 1.1溶液光气法 以光气和双酚A为原料，在碱性水溶液和二氯甲烷(或二氯乙烷)溶剂中进行界面缩聚，得到的聚碳酸酯胶液经洗涤、沉淀、干燥、挤出造粒等工序制得聚碳酸酯产品。此工艺经济性较差，且存在环保问题，缺乏竞争力，已完全淘汰。1.2界面缩聚法 1.2.1二步界面缩聚法 界面缩聚法合成聚碳酸酯化学原理：参与界面缩聚反应的两种单体是双酚A 钠盐和光气，其化学反应式如上所示。按传统的方法，在实施上述反应时，一般分为两步，即光气化阶段和缩聚阶段，这便是通常所说的“二步界面缩聚法”。 1.2.2一步界面缩聚法 近年来，“二步界面缩聚法”正在向“一步界面缩聚法”发展。 在一步界面缩聚法反应过程中，在反应一开始就加入催化剂，由于催化剂显著地加速氯甲酸酯基团与酚盐酯化的反应速度，故当双酚A钠盐光气化的同时，就伴随着缩聚反应的进行，而且几乎在光气化反应结束的同时，缩聚反应也随之结束。 “一步法”光气界面聚合生产聚碳酸酯，反应速度快，双酚A、光气等原料消耗大大降低。工艺成熟、生产稳定、易于操控，是目前世界上比较成熟的合成聚碳酸酯方法之一。 1.3酯交换法
五大工程塑料对比分析 一.我们先知道有哪五类？（通用工程塑料） 聚碳酸酯PC、聚甲醛POM、聚酰胺PA、热塑性聚酯PBT/PET、改性聚苯醚MPPO。 二.每种材料的基本物性是什么呢？（别看多，捞干的讲） 1.聚酰胺：（俗名：尼龙。PA、PA6、PA66、PA610、PA1010等等）。 PA6:聚己内酰胺。PA66：聚己二胺己二酸。 （1）优点： ①低比重（只有金属的1/7）、“刚柔兼备”可以加工成各种制品来代替金属。 ②耐热、油、磨、自润滑性好（摩擦系数低）； ③高抗拉强度、冲击韧性优异、电绝缘性； ④气体阻隔性，阻隔氧气更佳。 （2）缺点： ①收缩率比较大，尺寸稳定性差。 ②吸水率高，易吸湿，尺寸增大，（水解）。 ③易氧化变黄（热解）。 （3）对比分析： ①抗冲击性、抗溶解性、吸水率(缺点)：PA6﹥PA66 ②耐磨、耐热（热变形温度）、熔点：PA66﹥PA6 因此，市场价格PA66高于PA6。 ③韧性：PA66﹤PA66/6﹤PA6﹤PA610﹤PA11﹤PA12 （4）典型应用： 泵叶轮、风扇叶片、阀座、衬套、轴承、各种仪表板、汽车电器仪表、冷热空气调节阀等零部件。大约每辆汽车消耗尼龙制品达3.6～4千克。聚酰胺在汽车工业的消费比例最大，其次是电子电气。 2.聚碳酸酯（PC）： （1）优点： ①光学级透明性高，并可任意着色。 ②冲击强度极高，用铁锤敲击不能被破坏。 ③耐老化性（2年）。 ④耐火性，分解产生CO2阻燃，自熄。 ⑤耐热性、电绝缘性好。 ⑥收缩率低，尺寸稳定性高，低翘曲(变形比较小，有两种状况，一种是扭曲（产品对角翘），一种是翘曲（无规律）)。 ⑦既具有类似有色金属的强度，同时又兼备延展性及强韧性。能经受住电视机荧光屏的爆炸。 （2）缺点： ①容易产生内应力开裂。 ②耐磨性差。 ③对缺口敏感(由于存在缺口（切口、尖角、沟槽、横孔等截面急剧变化之处）所引起的局部应力集中导致其名义“强度”降低的程度；此处所说的“强度”，可以是抗拉强度、抗弯强度、冲击韧度或疲劳强度等)。 ④耐溶剂性差（碱），高温易水解。 ⑤耐疲劳性差。
聚碳酸酯的合成与制备 摘要：主要介绍了聚碳酸酯在工业生产中常用的几种工艺合成路线和新的合成方法，并在其发展趋势中总结了各种制备方法的优点和缺点，对当前国际国内形势作出相应的展望 关键词：聚碳酸酯；合成；光气法；酯交换法；开环聚合法；固相缩聚法 1 引言 聚碳酸酯(PC)是一种无味、无毒、透明的无定形热塑性材料，是分子链中含有碳酸酯链一类高分子化合物的总称,可分为脂肪族、脂环族、芳香族等几大类, 目前仅有双酚A型的芳香族聚碳酸酯投入工业化规模生产和应用。 聚碳酸酯是一种性能优良的热塑性工程塑料，具有突出的抗冲击能力，耐蠕变，尺寸稳定性好，耐热、吸水率低、无毒、介电性能优良，被广泛用于电子电气、电动工具、交通运输、汽车、机械、仪表、建筑、信息存储、光学材料、医疗器械、体育用品、民用制品、保安、航空航天及国防军工等领域，是五大工程塑料中唯一具有良好透明性的产品，也是近年来增长速度最快的通用工程塑料。 2 聚碳酸酯的合成与制备 在聚碳酸酯的合成工艺发展历程中，出现的合成方法颇多，如低温溶液缩聚法、高温溶液缩聚法、吡啶法和部分吡啶法等等，至今仍不断有新的合成方法报道，但已工业化、形成大规模生产的工艺路线并不多，这些方法或者不成熟，或者因成本较高而制约了实际应用m。目前世界上大部分生产厂家普遍采用界面缩聚法或熔融酯交换法，其中80%的生产厂家采用界面缩聚法[1]。 聚碳酸酯工业化生产工艺按照是否使用光气作原料可主要分为两大类。第一类是使用光气的生产工艺。第二类是完全不使用光气的生产工艺。 2.1 光气法 2.1.1 溶液光气法[2] 以光气和双酚A为原料，在碱性水溶液和二氯甲烷(或二氯乙烷)溶剂中进行界面缩聚，得到的聚碳酸酯胶液经洗涤、沉淀、干燥、挤出造粒等工序制得聚碳酸酯产品。此工艺经济性较差，且存在环保问题，缺乏竞争力，已完全淘汰。
云南化工Yunnan Chemical Technology May.2018 Vol.45，No.5 2018年5月第45卷第5期 1 聚碳酸酯的应用概述 聚碳酸酯是一类高分子量的化合物，常用来作为热塑性材料，因此被广泛的应用于发展经济建设的各个领域。根据分子组成结构的不同，聚碳酸酯类化合物可以分成脂肪族、脂环族、芳香族几类。不过目前聚碳酸酯化合物的应用受到了加工性能以及生产成本等方面因素的制约，因此目前进行工业化生产以及应用的聚碳酸酯化合物的种类只有双酚A型芳香族聚碳酸酯。该类聚碳酸酯化合物也是目前产量最大、应用范围最广的一种化合物。在本篇文章中所提到的聚碳酸酯都是指的双酚A 型聚碳酸酯化合物。 聚碳酸酯作为一种热塑性的工程塑料用品，具有较强的抗冲击能力，并且它的稳定性好，且具有耐热性能好、吸水率低、无毒、介电性能优良的特点，在多个行业领域，比如电子电器、交通运输、机械、仪表、光学材料、资料器械、航空航天，甚至国防军工等各个领域都被广泛应用。且聚碳酸酯的应用量在近些年来增长十分迅速。 应用如此广泛的聚碳酸酯，其合成工艺经过了多年数次发展，当然也出现了较多的合成工艺，比如低温溶液缩聚、高温溶液缩聚、吡啶法等。虽然聚碳酸酯的合成方法众多，但是真正进入大规模应用的合成工艺却并不多，有些生产工艺因为所需要消耗的成本较高，且生产效率低下，而被限制了应用。目前，应用最普遍的合成方法是界面缩聚法或者熔融酯交换法。 2 聚碳酸酯的合成工艺比较分析 对于聚碳酸酯的合成工艺，根据合成过程中是否用光气做原料可以将其合成工艺分为两大类，一类是光气法即使用光气作为生产原料；另一种是非光气法，在此类生产工艺中，不会应用光气作为原料。 2.1 光气法 2.1.1 溶液光气法 该生产工艺是将光气和双酚A作为生产原料，反应过程是在碱性水溶液和二氯甲烷（或者二氯乙烷）溶液之中进行。原料在溶液中完成缩聚反应，得到聚碳酸酯胶液，将其洗涤、沉淀、干燥，然后通过造粒工艺制成聚碳酸酯产品。不过该工艺的显著缺点就是成本较高，并且对于环境带来的危害较大，因此不符合可持续发展战略，目前该工艺已经被淘汰。 2.1.2 界面缩聚法 根据合成工艺的不同，界面缩聚法又分为二步界面缩聚和一步界面缩聚。 1）二步界面缩聚法。应用该方法合成聚碳酸酯所使用的原料包括双酚A钠盐和光气，该工艺在合成过程中的化学反应式见（1）。该方法的反应过程分成两步，一不是光气化阶段，而另一步是缩聚阶段，两步工艺先后 进行。 （1）2）一步界面缩聚法。一步界面缩聚法是在二步界面缩聚法的基础之上演变而来的，在反应过程中，由于催化剂的加入，使得氯甲酸酯基团和双酚A钠盐的反应速度明显加快，而使得在双酚A钠盐光气化反应进行的同时，后续的缩聚反应也在进行，两个反应几乎同时进行。通过一步界面缩聚法生产的聚碳酸酯，反应速度快，有效减少了原料的损耗。该生产工艺成熟、且便于操控，是目前比较成熟的聚碳酸酯的合成方法。 2.1.3 酯交换法 酯交换法的生产工艺可以分成两个部分：一个是酯交换反应，一个是缩聚反应。首先以苯酚作为原料，然后经界面光气化反应制得碳酸二苯酯，而后在催化剂的作用下，碳酸二苯酯和双酚A进行酯交换反应，得到的低聚物在第二步-缩聚反应中生成聚碳酸酯。 在酯交换法生产工艺中，酯交换阶段和缩聚阶段都是可逆平衡反应，因为为了让产物的产出率增加，要及时的从反应体系中将生成的碳酸二苯酯或者低相对分子产物移出反应体系。 在利用酯交换法生产聚碳酸酯的生产初期阶段，由于该工艺成产出的产品光学性能差、且催化剂容易造成污染问题，并且大规模的工业化生产不易实现，所以初期该工艺并没有得到广泛的应用。从20世纪80年代开始，欧美以及日本等国家开始大量申请有关该工艺研究的专利，对酯交换法进行的改进，主要集中于反应过程 doi：10.3969/j.issn.1004-275X.2018.05.071 对比分析聚碳酸酯的合成工艺 董浩然 （四川君邦监测有限公司，四川 成都 610052） 摘 要：聚碳酸酯是某类高分子化合物的总称，这类化合物无味、无毒、呈透明状态，是一种无定型的热塑性材料。 关键词：聚碳酸酯；合成工艺；界面缩聚法；酯交换法 中图分类号：TQ323.41 文献标识码：B 文章编号：1004-275X（2018）05-110-02 ·110·
