游标卡尺（千分尺）的结构和用法
游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片，利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起，可以测槽和筒的深度。
尺身和游标尺上面都有刻度。本游标卡尺的精度为0.02毫米，尺身上的最小分度是1毫米，游标尺上有50个小的等分刻度，总长49毫米，每一分度为0.98毫米，比主尺上的最小分度相差0.02毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.02毫米，第二条刻度线相差0.04毫米，……，第10条刻度线相差0.2毫米，……，第50条刻度线相差1毫米，即游标的第50条刻度线恰好与主尺的49毫米刻度线对齐。
当量爪间所量物体的线度为0.02毫米时，游标尺向右应移动0.02毫米。这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.1毫米的宽度，……，依此类推。
在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。
游标卡尺的使用
用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度线在尺身零刻度线右侧的叫正零误差，在尺身零刻度线左侧的叫负零误差（这件规定方法与数轴的规定一致，原点以右为正，原点以左为负）。
测量时，右手拿住尺身，大拇指移动游标，左手拿待测外径（或内径）的物体，使待测物位于外测量爪（或内测量爪）之间，当与量爪紧紧相贴时，即可读数。
游标卡尺的读数
读数时首先以游标零刻度线为准在尺身上读取毫米整数，即以毫米为单位的整数部分。然后看游标上第几条刻度线与尺身的刻度线对齐，如第6条刻度线与尺身刻度线对齐，则小数部分即为0.02×6=0.12毫米（若没有正好对齐的线，则取最接近对齐的线进行读数）。如有零误差，则一律用上述结果减去零误差（零误差为负，相当于加上相同大小的零误差），读数结果为：
L＝整数部分＋小数部分－零误差
判断游标上哪条刻度线与尺身刻度线对准，可用下述方法：选定相邻的三条线，如左侧的线在尺身对应线之右，右侧的线在尺身对应线之左，中间那条线便可以认为是对准了。
如果需测量几次取平均值，不需每次都减去零误差，只要从最后结果减去零误差即可。
游标卡尺的精度
本游标卡尺为精度为0.02毫米的游标卡尺。游标上有50个等分刻度，总长为49毫米。测量时如游标上第11根刻度线与主尺对齐，则小数部分的读数为0.02毫米×11＝0.22毫米，如第12根刻度线与主尺对齐，则小数部分读数为0.02毫米×12＝0.24毫米。
精度为0.02毫米的机械式游标卡尺由于受到本身结构精度和人的眼睛对两条刻线对准程度分辨力的限制，其精度不能再提高。
游标卡尺的保管
游标卡尺使用完毕，用棉纱擦拭干净。长期不用时应将它擦上黄油或机油，两量爪合拢并拧紧紧固螺钉，放入卡尺盒内盖好。
【注意事项】
1．游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。使用时不要用来测量粗糙的物体，以免损坏量爪，不用时应置于干燥地方防止锈蚀。
2．测量时，应先拧松紧固螺钉，移动游标不能用力过猛。两量爪与待测物的接触不宜过紧。不能使被夹紧的物体在量爪内挪动。
3．读数时，视线应与尺面垂直。如需固定读数，可用紧固螺钉将游标固定在尺身上，防止滑动。
4．实际测量时，对同一长度应多测几次，取其平均值来消除偶然误差。
游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。 结构组成 游标卡尺由主尺和副尺（又称游标）组成。主尺与固定卡脚制成一体；副尺与活动卡脚制成一体，并能在主尺上滑动。游标卡尺有、、0.1mm三种测量精度。 读数方法 游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为＝0.98mm。主尺与副尺的刻度间相关为1－0398＝0.02mm，因此它的测量精度为0.02mm（副尺上直接用数字刻出） 游标卡尺读数分为三个步骤，下面以图13-3所示游标卡尺的某一状态为例进行说明。 1.在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。图示 33mm。 2.副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格 数，将其与刻度间距0.02mm相乘，就得到最后读数的小数部分。图示为 0.24mm。
3.将所得到的整数和小数部分相加，就得到总尺寸为33.24mm。 游标卡尺的使用方法 量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，对国家造成不必要的损失。所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。 使用游标卡尺测量零件尺寸时，必须注意下列几点： 1.测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无 损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。这个过程称为校对游标卡尺的零位。 2.移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。用固 定螺钉固定尺框时，卡尺的读数不应有所改变。在移动尺框时，不要忘记松开固定螺钉，亦不宜过松以免掉了。 3.当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能 歪斜。测量时，可以轻轻摇动卡尺，放正垂直位置，图2-6所示。否则，量爪若在如图2-6所示的错误位置上，将使测量结果a比实际尺寸b要大； 先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定 量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。如卡尺带有微动装置，此时可拧紧微动装置上的固定螺钉，再转动调节螺母，使量爪接触零件并读取尺寸。决不可把卡尺的两个量爪调节到接近甚至小于所测尺寸，把卡尺强制的卡到零件上去。这样做会使量爪变形，或使测量面过早磨损，使卡尺失去应有的精度。
机械式外径千分尺的使用方法 1、机械外径千分尺的简介： 千分尺是比游标卡尺更精密的长度 测量仪器，常见的机械千分尺如下图所示。它的量程为0~25mm ，分度值是。由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成； 2、外径千分尺刻度及分度值说明： 1） 固定套管上的水平线上、下各有一列间距为 1mm 的刻度线，上侧刻 度线在下侧二相邻刻度 线中间。 2） 微分筒上的刻度线是 将圆周分为50等分的水 平线，它是作旋转运动 尺测测 微固旋测力锁隔 水刻
②不重合时的处理方法：先旋转旋钮， 至螺杆快接近测砧时，旋转测力装 置，当螺杆刚与测砧接触时会听到 喀喀声，停止转动确认是否重全合。 如仍不重合，送（品管）计测室处 理。 4、外径千分尺的测量方法： 步骤一：将被测物擦干 净，千分尺使用时轻 拿轻放； 步骤二：松开千分尺锁 紧装置，校准零位，转动旋钮，使 测砧与测微螺杆之间的距离略大于 被测物体； 步骤三：一只手拿千分尺的尺架，将待测物 置于测砧与测微螺杆的端面之间， 另一只手转动旋钮，当螺杆要接近 物体时，改旋测力装置直至听到喀 喀声后再轻轻转动~1圈； 步骤四：旋紧锁紧装置（防止移动千分尺时 螺杆转动），即可读数。 5、外径千分尺的读数： 1）先以微分筒的端面为准线，读出固定套管下刻度线的分度值； 2）再以固定套管上的水平横线作为读数准
线，读出可动刻度上的分度值，读数时应估读到最小度的十分之一，即； 3）如微分筒的端面与固定刻度的下刻度线之间无上刻度线，测量结果即为下刻度线的数值加可动刻度的值； 4）如微分筒端面与下刻度线之间有一条上刻度线，测量结果应为下刻度线的数值加上，再加上可动刻度的值。 6、外径千分尺零误差的判定： 校准好的千分尺，当测微螺杆与测接触后，可动刻主上的零线与固定刻度上的 水平横线应该是对齐的，如下图1所示； 如果没有对齐，测量时就会产生系统误差 ——零误差。如无法消除零误差， 机械式外径千分尺的使用方法
螺旋测微器和游标卡尺读数专题练习 1、游标卡尺的读数：主尺最小分度是1mm，则图中三个卡尺的读数为： 甲图中的游标是10分度，则读数为___________mm；乙图中的游标是20分度，则读数为__________mm；丙图中的游标是50分度，则读数为__________mm。 2、螺旋测微器的读数：图中甲为__________mm；乙为_________mm，丙为 _________mm。 3、用游标卡尺测得该样品的长度如图甲所示，其示数L= mm；用螺旋测微器测得该样品的外径如图乙所示，其示数D= mm. 4、有一同学用游标卡尺上标有20等分刻度的游标卡尺测一工件的长度，测得结果如图示，则该工件的长度L＝_____________cm. 另一同学用螺旋测微器测量某一导线的直径如上图所 示．读得直径d＝ｍｍ
5如图所示， 甲图中螺旋测微器的读数为 mm，乙图中游标卡尺的读数为 cm． 6、(1)螺旋测微器的读数 mm，游标卡尺的读数是 mm。 (2)．在一些实验中需要较准确地测量物体转过的角度，为此人们设计了这样的仪器：一个可特动的圆盘，在圆盘的边缘标有刻度（称为主尺），圆盘外侧有一个固定不动的圆弧状的游标尺，如图所示（图中画了圈盘的一部分和游标尺）．圆盘上刻出对应的圆心角，游标尺上把与主尺上190对应的圆心角等分成10个格。试根据图中所示的情况读出此时游标上的0刻线与圆盘的0刻线之间所夹的角度为。 7、如图5-1-2所示测量，从固定刻度尺上读数为mm，再从可动刻度尺上读数为mm，则次测量的读数为mm. 8、图5-1-3给出的是用螺旋测微器测量一小钢球的直径的示数，此读数应是____mm. 乙图 甲图
1.0目的: 确保游标卡尺的正确使用及保养，延长游标卡尺的使用寿命，提高测量的准确度。 2.0适用范围： 适用于游标卡尺的整个使用过程 3.0操作规程（以三丰530型为例）： 3.1游标卡尺结构 主要要包含了主尺、副尺、锁紧螺丝、调节螺丝、铜垫、导向组件。 3.2游标卡尺的四个测量面 3.2.1外卡口：由主尺外卡口与副尺外卡口组成，用于测量外尺寸、孔距等。 3.2.2内卡口：由主尺内卡口与副尺内卡口组成，用于测量内尺寸、孔距等。 3.2.3高度测量面：由主尺与副尺的两个基准端面组成，用于测量高度、段差等。 3.2.4深度测量面：由深度尺与主尺的尾端组成，用于测量深度等。 3.3游标卡尺的读数与精度 3.3.1游标卡尺的读数：先读主尺上主刻度的数值，此数值为整数位值（例：12、36、150等）； 再对副尺上的51个刻度与主尺刻度进行对齐，例：对齐刻度为副尺上刻度数值5与6 之间的第二个刻度，则小数位第一位为0.5（由对齐线副尺刻度左边显示的数值决定），小数位第二位数值为0.04(由对齐线副尺刻度序列号乘以0.02所得)。因而完整的读数为12.54、36.12、150.46等值. 3.3.2游标卡尺的精度:0.02mm 3.4游标卡尺的误差 3.4.1卡尺误差：由卡尺本身的精度造成，主要有对零不准、喇叭口、主副尺配合松动、刻度 值不准等。 3.4.2读数误差：由人为找对齐线不准造成。 3.4.3测量误差：由操作使用不当造成，主要有用力不当、检测点取用不当、测量歪斜等 3.5游标卡尺的使用步骤 3.5.1测量前自我校对卡尺（对零）。 3.5.2选取合适的测量基准点（包括卡尺与实物）。 3.5.3进行取值（应当避免测量误差的产生）。 3.5.4读数。 抄送：□总经理□市场部□工艺技术部□计划部□采购部□生产部□品质部□人力资源部□财务部□文控中心 3.5.5游标卡尺归位（使外卡口对平）。
外径千分尺使用说明
外径千分尺产品资料 千分尺产品明细：外径千分尺、测微头、螺纹千分尺、公法线千分尺、内径千 分尺、深度千分尺、杠杆千分尺、板厚千分尺、壁厚千分尺、尖头千分尺、小测头千分尺、电子数显外径千分尺 一、外径千分尺（三级产品分类） 1、产品简介：外径千分尺是利用螺旋副原理对弧形尺架上两测量面间分割的距离进行读数，适用于工件的外尺寸测量的工具。 2、购买列参数：见表 3、产品特性： ●适用于工件的外尺寸测量，可测量工件精度在IT6-IT10。 ●外径千分尺按分度值可分为0.01mm和0.001mm，根据所测工件精度要求选 择相应的产品。 ●测微螺杆采用优质合金钢制造，经淬火后精密磨削，变形小，耐用度高。●测量范围≤300mm的外径千分尺测量面镶硬质合金，使用寿命长。 ●测力装置采用双棘轮结构，测力稳定。 ●外径千分尺符合国家标准 GB/T1216-2004。 ●测量范围（25-300）mm外径千分尺附有校对量杆1支；测量范围（300－1000） mm外径千分尺附有校对量杆2支；测量范围（1000－3000）mm外径千分尺 附有校对柱2支，校对量杆4支，具体尺寸详见参数列表。 ●1000－3000mm管结构外径千分尺是由外径千分尺和百分表组成的通用外尺 寸测量器具。 ●1000－3000mm管结构外径千分尺适用于重型机械或矿山机械等加工大尺寸 零件的测量，通过活动测砧、量杆、校对柱及测微头来实现每种规格量程为500mm的尺寸测量。用校对柱、测微头及量杆做尺寸的调整，用百分表进行比较测量，百分表量程为 10mm，读数更直观、方便。 ●1000－3000mm管结构外径千分尺符合 JB/T 10007-2012。 ?测力装置注意事项：转动测力装置渐进量面，听见“卡卡”声，表明量面与 工件已接触上，测力装置卸荷有效，即可读数。 ?校对量杆的使用方法和作用：校对量杆用于测量范围大于25mm的外径千分 尺校对“0”位。把校对量杆当做被测工件进行测量，如果千分尺上的读数与校对量杆实际尺寸相同，表明“0”位正确。如果不符，则表明“0”位不
千分尺 螺旋测微器又称千分尺（micrometer）、螺旋测微仪、分厘卡，是比游标卡尺更精密的测量长度的工具，用它测长度可以准确到0.01mm，测量范围为几个厘米。它的一部分加工成螺距为0.5mm的螺纹，当它在固定套管B的螺套中转动时，将前进或后退，活动套管C 和螺杆连成一体，其周边等分成50个分格。螺杆转动的整圈数由固定套管上间隔0.5mm 的刻线去测量，不足一圈的部分由活动套管周边的刻线去测量，最终测量结果需要估读一位小数。 螺旋测微器分为机械式千分尺和电子千分尺两类。 ①机械式千分尺。如标准外径千分尺.简称千分尺，是利用精密螺纹副原理测长的手携式通用长度测量工具。1848年，法国的J.L.帕尔默取得外径千分尺的专利。1869年，美国的J.R.布朗和L.夏普等将外径千分尺制成商品，用于测量金属线外径和板材厚度。千分尺的品种很多。改变千分尺测量面形状和尺架等就可以制成不同用途的千分尺，如用于测量内径、螺纹中径、齿轮公法线或深度等的千分尺。 ②电子千分尺如数显外径千分尺。也叫数显千分尺，测量系统中应用了光栅测长技术和集成电路等。电子千分尺是20世纪70年代中期出现的，用于外径测量。
一种电子千分尺(螺旋测微器) 分类介绍 1. 游标读数外径千分尺用于普通的外径测量 2. 小头外径千分尺适用于测量钟表精密零件 3. 尖头外径千分尺它的结构特点是两测量面为45°椎体形的尖头。它适用于测量小沟槽，如钻头、直立铣刀、偶数槽丝锥的沟槽直径及钟表齿轮齿根圆直径尺寸等。 4. 壁厚千分尺特点是有球形测量面和平侧量面及特殊形状的尺架，适用于测量管材壁厚的外径千分尺。 5. 板厚千分尺板厚千分尺是指具有球形侧量面合平侧两面及特殊形状的尺架，适用于测量板材厚度的外径千分尺。 6. 带测微表头千分尺它的结构特点是，由测微头代替普通外径千分尺的固定测砧。用它对同一尺寸的工件进行分选检查很方便，而且示值比较稳定。测量范围有0-25mm、25-50mm、50-75mm和75-100mm四种。它主要用于尺寸比较测量。误差较大，慎用。 7. 大平面侧头千分尺其测量面直径比较大(12.5mm)，并可以更换，故测量面与被测工件间的压强较小。适用于测量弹性材料或软金属制件，如金属po箔片、橡胶和纸张等的厚度尺寸。 8. 大尺寸千分尺其特点是可跟换测砧或可调整测杠，这对减少千分尺数量、扩大千分尺的使用范围是有好处的。 9. 翻字式读数外径千分尺在微分筒上开有小窗口，显示0.1mm读数
机械式游标卡尺的使用方法 制作人：江老师 1、机械游标卡尺的简介 游标卡尺是精密的长度测量仪器，常见的机械游标卡尺如下图所示。它的量程为0~110mm，分 度值为0.1mm，由内测量爪、外测量爪、紧固螺钉、微调装置、主尺、游标尺、深度尺组成。 0~200mm以下规格的卡尺具有测量外径、内径、深度三种功能：
2、游标卡尺的零位校准： 步骤一：使用前，松开尺框上坚固螺钉，将尺框平稳拉开，用布将测量面、导向面擦干净； 步骤二：检查“零”位：轻推尺框，使卡尺两个量爪测量面合并，观察游标“零”刻线与尺身“零” 刻线应对齐，游标尾刻线与尺身相应刻线应对齐。否则，应送计量室或有关部门调整。 3、游标卡尺的测量方法：（外径） 步骤一：将被测物擦干净，使用时轻拿轻放； 步骤二：松开千分尺的固紧镙钉，校准零位，向后移动外测量爪，使两个外测量爪之间距离略
大于被测物体； 步骤三：一只手拿住游标卡尺的尺架，将待测物置于两个外测量爪之间，另一手向前推动活动外 测量尺，至活动外测量尺与被测物接触为止。 步骤四：读数。 注意：1）测量内孔尺寸时，量爪应在孔的直径方向上测量。 2）测量深度尺寸时，应使深度尺杆与被测工件底面相垂直。 4、游标卡尺的读数： 游标卡尺的读数主要分为三步： 1）看清楚游标卡尺的分度。10分度的精度是0.1mm，20分度的精度是0.05mm，50分度的精度 是0.02mm； 2）为了避免出错，要用毫米而不是厘米做单位； 3）看游标卡尺的零刻度线与主尺的哪条刻度线对准，或比它稍微偏右一点，以此读出毫米的整 数值； 4）再看与主尺刻度线重合的那条游标刻度线的数值n，则小数部分是nX精度，两者相加就是测量值； 深度测量 深度测量深度测量 深度测量 3 / 3 机械式游标卡尺的使用方法 机械式游标卡尺的使用方法机械式游标卡尺的使用方法 机械式游标卡尺的使用方法 5）游标卡尺不需要估读。
外径千分尺的结构和用法 外径千分尺常简称为千分尺，它是比游标卡尺更精密的长度测量仪器，常见的一种如图2.4-1所示，它的量程是0-25毫米，分度值是0.01毫米。外径千分尺的结构由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成。固定套管上有一条水平线，这条线上、下各有一列间距为1毫米的刻度线，上面的刻度线恰好在下面二相邻刻度线中间。微分筒上的刻度线是将圆周分为50等分的水平线，它是旋转运动的。 根据螺旋运动原理，当微分筒（又称可动刻度筒）旋转一周时，测微螺杆前进或后退一个螺距──0.5毫米。这样，当微分筒旋转一个分度后，它转过了1/50周，这时螺杆沿轴线移动了1/50×0.5毫米＝0.01毫米，因此，使用千分尺可以准确读出0.01毫米的数值。
外径千分尺的零位校准 使用千分尺时先要检查其零位是否校准，因此先松开锁紧装置，清除油污，特别是测砧与测微螺杆间接触面要清洗干净。检查微分筒的端面是否与固定套管上的零刻度线重合，若不重合应先旋转旋钮，直至螺杆要接近测砧时，旋转测力装置，当螺杆刚好与测砧接触时会听到喀喀声，这时停止转动。如两零线仍不重合（两零线重合的标志是：微分筒的端面与固定刻度的零线重合，且可动刻度的零线与固定刻度的水平横线重合），可将固定套管上的小螺丝松动，用专用扳手调节套管的位置，使两零线对齐，再把小螺丝拧紧。不同厂家生产的千分尺的调零方法不一样，这里仅是其中一种调零的方法。 检查千分尺零位是否校准时，要使螺杆和测砧接触，偶而会发生向后旋转测力装置两者不分离的情形。这时可用左手手心用力顶住尺架上
测砧的左侧，右手手心顶住测力装置，再用手指沿逆时针方向旋转旋 钮，可以使螺杆和测砧分开。 外径千分尺的读数 读数时，先以微分筒的端面为准线，读出固定套管下刻度线的分度值（只读出以毫米为单位的整数），再以固定套管上的水平横线作为读数准线，读出可动刻度上的分度值，读数时应估读到最小刻度的十分之一，即0.001毫米。如果微分筒的端面与固定刻度的下刻度线之间无上刻度线，测量结果即为下刻度线的数值加可动刻度的值；如微分筒端面与下刻度线之间有一条上刻度线，测量结果应为下刻度线的数值加上0.5毫米，再加上可动刻度的值，如图2.4-2读数为8.384毫米，图2.4-3读数为7.923毫米。

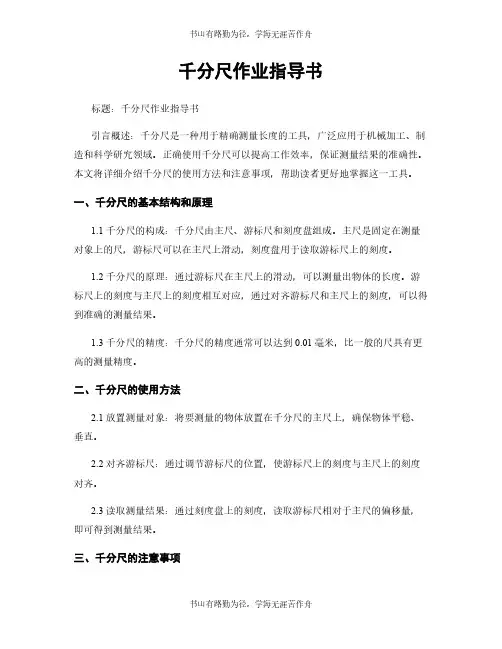

游标卡尺和千分尺的使用方法 一、训练目的 1.了解游标卡尺、千分尺的结构形状。 2.了解游标卡尺、千分尺的读数原理及读数方法。 二、能力目标 1.会使用游标卡尺、千分尺。 2.懂得游标卡尺、千分尺的维护、保养方法。 三、相关知识 游标卡尺 一、游标卡尺特点 1. 结构简单轻巧、使用方便、测量范围大、用途广泛、保养方便； 2.游标卡尺的测量范围很广，可以测量工件外径、孔径、长度、深度以及沟槽宽度等，测量工件的姿势和方法见图2-1。 图2－1 二、游标卡尺结构 从图2－2可以看出，游标卡尺由主尺、副尺、自动螺钉、量爪、深度测量杆等组成。
图2-2 游标卡尺 三、游标卡尺原理 游标卡尺的刻线原理如图2－3所示。主尺上每小格1mm，副尺刻度总长49mm 并等分为50小格，因此副尺的每小格长度为49mm / 50 = 0.98mm，最小测量精度为：1mm-0.98mm=0.02mm。 四、游标卡尺读数 游标卡尺读数如图2－3所示。 图 2-3 1. 两条重合是整数： 副尺的第一条零线与主尺的任意一条刻度线重合并且副尺的最后一条零线 与主尺的任意一条刻度线重合，此时读数为副尺的第一条零线所对应的主尺的刻 度线，该读数是整数； 2. 一条重合是偶数（小数）：
副尺的第一条零线所对应的主尺的左边最近的一条刻度线作为整数部分，并且在副尺上找到与主尺重合最好的一条刻度线，以该刻度线向左数到第一条零线时的格数乘上0.02后作为小数部分； 3. 没有重合是奇数（小数）： 副尺的第一条零线所对应的主尺的左边最近的一条刻度线作为整数部分，副尺上相邻的两条刻度线被主尺上对应的相邻两条刻度线所包容，从副尺上该两条刻度线的左边一条向左数到第一条零线时的格数乘上0.02再加0.01后作为小数部分。 千分尺 一、千分尺特点 1) 测量精度比游标卡尺更高；规格种类繁多、制造难度大。 二、千分尺结构 图2－4所示为外径分度千分尺，其结构主要由固定套筒2、尺架1、微分筒9、测微螺杆6以及测力棘轮13等构成。 图2-4 三、千分尺原理 外径千分尺的刻线原理如图2-5所示。活动套筒旋转360度，在轴向上移动0.5毫米。把活动套筒等分为50小格，每小格为： 0.5/50=0.01毫米，其最小测量精度为0.01毫米。
千分尺使用方法 时间：地点：量具室 指导老师：马老师 量具名称：千分尺 千分尺的分类： ①按测量部位：内径② 精确程度：直接读数③ 读数方式：读数外径估读数显量程范围：0- 25mm、25-50mm、50-75mm、75-100mm、100-125mm、125-150mm、150-175mm、175-200mm 操作步骤： ①将被测物体放在表面平整的平面上，选择合适量程的千分尺。 ②当千分尺的两个测量面与被测表面快接触时，就停止旋转微分筒，而改旋转测力装置，使两接触面 与被测面相接触，等到发出“咔咔”的三声后，即可进行读数。 ③千分尺测量轴的中心线要与工件被测长度方向相一致，不要歪斜。 ④将千分尺固定开始读数。 读数时注意： 外径：I 0-25mm、25-50mm 50-75mm 75-100mm千分尺 ①读出固定套筒上露出刻度线的毫米数和半毫米数。一格为0.5mm,如果读数在 -19mm之间，切记读数后面的0.5mm,将读数记下来，这是第一个读数； ②读出活动套筒上与固定套筒上基准线对齐的读数，并估读不足半毫米的数字，这是第二个 读数； ③固定套筒上侧有十条横刻度线,活动套筒的刻度线和固定套筒上侧刻度线对齐的那条刻度线 即为第三个读数； ④把三个读数加起来即为测得的尺寸。 n 100-125mm、125-150mm 150-175mm 175-200mm 千分尺 125-150mm 千分尺主尺从25mm开始读完数加100mm 150-175mm 千分尺主尺从50mm开始读完数加100mm 175-200mm 千分尺主尺从75mm开始读完数加100mm 这三种卡尺都精确到小数点后第二位,第三位为估读。 外径：I 100-125mm、125-150mm 150-175mm 175-200mm 千分尺 ①同0-25mm 25-50mm千分尺读数①； ②同0-25mm 25-50mm千分尺读数②； ③当固定套上的刻度线与活动套筒刻度线对齐时,则第三位读数为0, 若固定套上的刻度线在活动套筒两刻度线之间时,则第三位读数估读； ④将三个读数相加再加上100mm即为测得的尺寸。内径：测量方法同外径测量方法,最终测量尺寸直接显示在屏幕上,读出结果即可。千分尺的校验： 校验步骤同千分尺读数操作步骤。若千分尺不精确用标准块校验时固定套上的刻度线与活动套筒上的“ 0”刻度线不齐。 则用校正工具将两条线对齐。 切记：校正时不要用力过度,防止精密测微螺杆变形。
5 0 20 25 15 ——螺旋测微器 读数公式： 测量值=固定刻度值+固定刻度的中心水平线与可动刻度对齐的位置的读数×0.01mm [经验之谈]： （1）看半刻度是否漏出，固定刻度上的刻度值是以mm 为单位； （2）可动刻度要估读,小数点后应保留三位有效数字。 如右图读数时，从固定刻度上读取整、半毫米数，然后从可动刻度上读取剩余部分（因为是10分度，所以在最小刻度后应再估读一位），再把两部分读数相加，得测量值。右图中的读数应该是6.702mm 。 测量值=6.5＋20.3×0.01mm ＝6.703mm （6.702mm ～6.704mm 均正确） 例1、 读出下列螺旋测微器测量的读数。 ⑴⑵ 答案：⑴0.642mm ⑵10.294mm 读数举例 读数 9.270 mm 读数 5.804 mm 读数 7.500 mm 10 15 0 5 10 25 30
读数练习 练习1、 a b c d mmmmmmmm e f g h i mmmmmmmmmm 练习2、 练习3、用螺旋测微器测量某一物体厚度时，示数如图甲所示，读数是______mm 。 用游标卡尺可以测量某些工件的外径。在测量时，示数如图乙所示，则读数分别为_______ mm 练习4、 （1）用螺旋测微器测一金属丝的直径，示数如图所示．由图可读出金属丝的直径为 mm ． （2）现用游标为50分度的卡尺的（填图中的A 或B ）测脚，测定某圆筒的内径，卡尺上的示数如图，可读出圆筒的内径为 mm ． 15 20 5 10 0 30 35 40 示数 ______ cm 15 20 5 10 45 5 示数 ______ mm 图乙 0 10 20 0 1 2 3 4 5 主尺 游标尺 0 5 10 20 25 15
1．小华用如图所示的游标卡尺对金属圆筒进行测量，下列操作中正确的是(C) A．用内测量爪cd测量圆筒的外径 B．用外测量爪ab测量圆筒的内径 C．用深度尺ef测量圆筒的深度 D．用内测量爪cd测量圆筒壁的厚度 解析：A.用内测量爪cd测量圆筒的内径，故A错误；B.用外测量爪ab测量圆筒的外径，也可以测量圆筒壁的厚度，故BD错误；C.用深度尺ef测量圆筒的深度，故C正确．故选C. 2．如图为10分度的游标卡尺测量钢管内径时的示数，其示数为(D) A．2.90 cm B．2.9 cm C．2.27 mm D．2.27 cm 解析：游标卡尺的主尺读数为2.2 cm，游标尺上第7个刻度和主尺上某一刻度对齐，游标读数为0.1×7 mm＝0.7 mm＝0.07 cm，所以最终读数为：主尺读数＋游标尺读数为：2.2 cm＋0.07 cm＝2.27 cm；故选D. 3．如图所示，用20分度游标卡尺测量钢球的直径时，符合规则而又科学的读数应为(D)
A．7.5 mm B．7.50 mm C．8.5 mm D．8.50 mm 解析：主尺读数为8 mm，游标读数为0.05×10＝0.50 mm，所以最终读数为8.50 mm；故选D. 4．如图所示，游标卡尺的示数是________mm. 解析：游标卡尺的主尺读数为：1.9 cm＝19 mm，游标尺上第8个刻度和主尺上某一刻度对齐，所以游标读数为8×0.1 mm＝0.8 mm，所以最终读数为：19 mm＋0.8 mm＝19.8 mm. 答案：19.8 5．用游标卡尺测量一直管的长度，用螺旋测微器测量该直管的外径，测量结果如图，直管长度为________cm，直管外径为________mm. 解析：(1)游标卡尺的主尺读数为：10.3 cm＝103 mm，游标尺上第6个刻度和主尺上某一刻度对齐，所以游标读数为6×0.1 mm＝0.6 mm，所以最终读数为：103 mm＋0.6 mm＝103.6 mm＝10.36 cm. (2)螺旋测微器的固定刻度为12.5 mm，可动刻度为0.0×0.01 mm＝0.000 mm，所以最终读数为12.5 mm ＋0.000 mm＝12.500 mm. 答案：10.3612.500 6．用螺旋测微器测量一根金属丝的直径，如图所示的读数是________mm.
百分表和千分表的使用方法 一百分表的结构 百分表和千分表，都是用来校正零件或夹具的安装位置检验零件的形状精度或相互位置精度的。它们的结构原理没有什么大的不同，就是千分表的读数精度比较高，即千分表的读数值为0.001mm，而百分表的读数值为0.01mm。车间里经常使用的是百分表，因此，本节主要是介绍百分表。 百分表的外形如图5-1所示。8为测量杆，6为指针，表盘3上刻有100个等分格，其刻度值(即读数值)为0.01mm。当指针转 一圈时，小指针即转动一小格，转数指示 盘5的刻度值为1mm。用手转动表圈4时， 表盘3也跟着转动，可使指针对准任一刻 线。测量杆8是沿着套筒7上下移动的， 套筒8可作为安装百分表用。9是测量头， 2是手提测量杆用的圆头。 图5-2是百分表内部机构的示意图。 带有齿条的测量杆1的直线移动，通过齿 轮传动(Z1 、Z2 、Z3)，转变为指针2的回转 运动。齿轮Z4和弹簧3使齿轮传动的间隙图5-1 百分表 始终在一个方向，起着稳定指针位置的作 用。弹簧4是控制百分表的测量压力的。 百分表内的齿轮传动机构，使测量杆直线
移动1mm时，指针正好回转一圈。 由于百分表和千分表的测量杆是作直 线移动的，可用来测量长度尺寸，所以它 们也是长度测量工具。目前，国产百分表 的测量范围(即测量杆的最大移动量)，有 0～3mm；0～5mm； 0～10mm的三种。读数 值为0,001mm的千分表，测量范围为0～1mm。图5-2 百分表的内部结构 二百分表和千分表的使用方法 由于千分表的读数精度比百分表高，所以百分表适用于尺寸精度为IT6～IT8级零件的校正和检验；千分表则适用于尺寸精度为IT5～IT7级零件的校正和检验。百分表和千分表按其制造精度，可分为0、1和2级三种，0级精度较高。使用时，应按照零件的形状和精度要求，选用合适的百分表或千分表的精度等级和测量范围。 使用百分表和千分表时，必须注意以下几点； 1 使用前，应检查测量杆活动的灵活性。即轻轻推动测量杆时，测量杆在套筒内的移动要灵活，没有任何轧卡现象，且每次放松后，指针能回复到原来的刻度位置。 2 使用百分表或千分表时，必须把它固定在可靠的夹持架上(如固定在万能表架或磁性表座上，图5-3所示)，夹持架要安放平稳，免使测量结果不准确或摔坏百分表。 用夹持百分表的套筒来固定百分表时，夹紧力不要过大，以免因套筒变形而使测量杆活动不灵活。 图5-3 安装在专用夹持架上的百分表 1用百分表或千分表测量零件时，测量杆必须垂直于被测量表面。图5-4所示。 即使测量杆的轴线与被测量尺寸的方向一致，
游标卡尺及万能角度尺的使用说明(有图示)

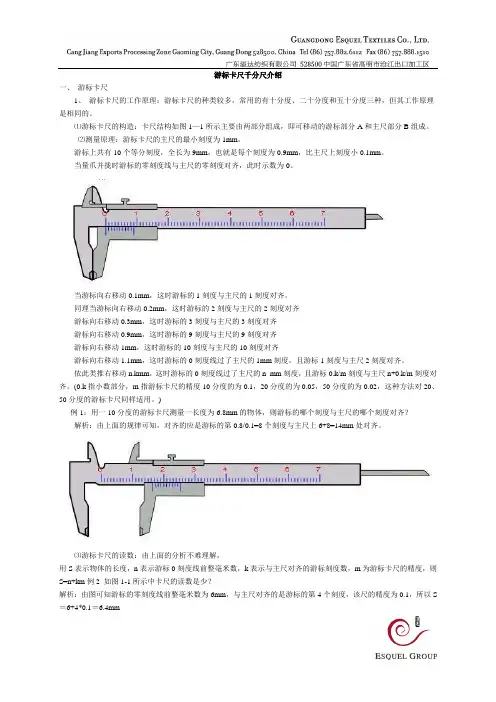

一、游标卡尺的使用说明 利用游标原理对两测量面相对移动分隔的距离进行读数的测量器具。游标卡尺（简称卡尺）。 游标卡尺可以测量产品的内、外尺寸（长度、宽度、厚度、内径和外径），孔距，高度和深度等。 游标卡尺根据其结构可分单面卡尺、双面卡尺、三用卡尺等。 （1）单面卡尺带有内外量爪，可以测量内侧尺寸和外侧尺 寸（图1-1）。 （2）双面卡尺的上量爪为刀口形外量爪，下量爪为内外量爪，可测 内外尺寸（图1-2）。 （3）三用卡尺的内量爪带刀口形 ，用于测量内尺寸；外量爪带平面 和刀口形的测量面，用于测量外尺寸；尺身背面带有深度尺，用于测量深度和高度（图1-3）。 （4）标卡尺读数原理与读数方法 为了掌握游标卡尺的正确使用方法，必须学会准确读数和正确操作。 游标卡尺的读数装置，是由尺身和游标两部分组成，当尺框上的活动测量爪与尺身上的固定测量爪贴合时，尺框上游标的“0”刻线（简称游标零线）与尺身的“0”刻线对齐，此时测量爪之间的距离为零。测量时，需要尺框向右移动到某一位置，这时活动测量爪与固定测量爪之间的距离，就是被测尺寸，见图1-4。假如游标零线与尺身上表示30mm 的刻线正好对齐，则说明被测尺寸是30mm ；如果游标零线在尺身上指示的尺数值比30mm 大一点，应该怎样读数呢？这时，被 刀口内测量爪 尺身尺框紧固螺钉 游标深度尺外测量爪图1-3
测尺寸的整数部分（为30mm），如上所述可从游标零线左边的尺身刻线上读出来 （图中箭头所指刻线），而比1mm小的小数部分则是借助游标读出来的（图中● 图1-4：游标卡尺测量尺寸 游标的小数部分读数方法是首先看游标的哪一条线与尺身刻线对 齐；然后把游标这条线的顺序数乘以游标读数值，就得出游标的读数，即 游标的读数=游标读数值X游标对齐刻线的顺序数 游标卡尺读数时可分三步： A、先读整数——看游标零线的左边，尺身上最靠近的一条刻线的数值，读出被测尺寸的整数部分； B、再读小数——看游标零线的右边，数出游标第几条刻线与尺身的数值刻线对齐，读出被测尺寸的小数部分（即游标读数值乘其对齐刻线的顺序数）； C、得出被测尺寸——把上面两次读数的整数部分和小数 部分相加，就是卡尺的所测尺寸。 （1）注意事项 A、清洁量爪测量面。 B、检查各部件的相互作用；如尺框和微动装置移动灵活，紧固螺钉能否起作用。 C、校对零位。使卡尺两量爪紧密贴合，应无明显的光隙，主尺零线与游标尺零线应对齐。 D、测量结束要把卡尺平放，尤其是大尺寸的卡尺更应该注意，否则尺身会弯曲变形。 E、带深度尺的游标卡尺，用完后，要把测量爪合拢，否侧较细的深度尺露在外边，容易变形甚至折断。 F、卡尺使用完毕，要擦净上油，放到卡尺盒内，注意不要锈 蚀或弄脏。
游标卡尺操作规范 1.0目的 规范游标卡尺的正确使用方法，保证计量器具测量有效性。 2.0适用范围 适用于机械式游标卡尺的使用。 3.0结构 游标卡尺在结构上的共同特征是都有主尺、游标尺、测量基准面以及便于使用的微动机构和锁紧机构。主尺上有毫米刻度，游标尺上的刻度值有0.1、0.05、0.02、0.01mm四种。 目前型号规格有带表游标卡尺0—150mm、0-200mm，分度值为0.02mm；不带表卡尺0-150mm 分度值0.02mm；数显游标卡尺0-150mm，分度值为0.01mm。 3.0使用方法 3.1校零观察卡尺外观有无影响测量的缺陷，擦净各测量面及导向面，合并两外测量面，使其紧密接触，此时，一、带表卡尺为旋紧尺框制动螺钉，松开表圈制动螺钉，转动表圈使指针指向表盘零位，旋紧表圈制动螺钉，松开尺框制动螺钉，如观察指针仍未指向表盘零位，重复以上步骤。二、数显卡尺为用”ZERO”键清零。 3.2测量图例 外测量（外测量面测量）内测量（内测量面测量）台阶测量（台阶测量面测量）深度测量（深度测量面测量） 3.3读数 带表卡尺由尺身刻度读出整数部分，表盘读出小数部分。数显卡尺直接读数。 4.0误差 4.1由于结构违背阿贝原则引起的误差； 4.2主尺基面与固定量爪测量面垂直度引起的误差； 4.3读数误差； 4.4刻线误差； 4.5对零误差； 4.6测量面平行度和平面度误差； 4.7测力引起的变形误差； 4.8温度变化引起的误差。 5.0注意事项 5.1用测量爪测量工件时，应尽可能将工件放入测量面里端，用测量爪尖部测量将产生过大阿贝误差。 5.2使用前应确保两外测量面紧密接触时，带表卡尺指针指在表盘零位，数显卡尺校零。5.3保持各测量面和其他表面洁净。 5.4保持齿条洁净，不得落入铁屑、粉尘等杂物，以免损伤齿面。 5.5使用中应轻拿轻放，不得有强力冲击，否则将导致卡尺移动不灵活，甚至损坏卡尺。5.6使用后，将卡尺清洁干净并放入包装盒内保存。 5.7未经过管理人员允许不得随意拆卸计量器具。
数显外径千分尺使用方法及注意事项 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 外径千分尺常简称为千分尺，它是比游标卡尺更精密的长度测量仪器，常用规格为0-25mm 25-50mm等，每25mm一个等级。精度是0.01毫米。外径千分尺的结构由固定的尺架、测砧、测微螺杆、固定套管、微分筒、测力装置、锁紧装置等组成。固定套管上有一条水平线，这条线上、下各有一列间距为1毫米的刻度线，上面的刻度线恰好在下面二相邻刻度线中间。微分筒上的刻度线是将圆周分为50等分的水平线，它是旋转运动的。 根据螺旋运动原理，当微分筒（又称可动刻度筒）旋转一周时，测微螺杆前进或后退一个螺距——0.5毫米。这样，当微分筒旋转一个分度后，它转过了1/50周，这时螺杆沿轴线移动了1/50×0.5毫米＝0.01毫米，因此，使用千分尺可以准确读出0.01毫米的数值。 外径千分尺的零位校准 使用千分尺时先要检查其零位是否校准，因此先松开锁紧装置，清除油污，特别是测砧与测微螺杆间接触面要清洗干净。检查微分筒的端面是否与固定套管上的零刻度线重合，若不重合应先旋转旋钮，直至螺杆要接近测砧时，旋转测力装置，当螺杆刚好与测砧接触时会听到喀喀声，这时停止转动。如两零线仍不重合（两零线重合的标志是：微分筒的端面与固定
刻度的零线重合，且可动刻度的零线与固定刻度的水平横线重合），可将固定套管上的小螺丝松动，用专用扳手调节套管的位置，使两零线对齐，再把小螺丝拧紧。不同厂家生产的千分尺的调零方法不一样，这里仅是其中一种调零的方法。 检查千分尺零位是否校准时，要使螺杆和测砧接触，偶而会发生向后旋转测力装置两者不分离的情形。这时可用左手手心用力顶住尺架上测砧的左侧，右手手心顶住测力装置，再用手指沿逆时针方向旋转旋钮，可以使螺杆和测砧分开。 千分尺的组成结构 螺旋测微器又称千分尺，是比游标卡尺更精密的测长仪器，准确度可在0.01--0.001mm之间。常用于测量细丝和小球的直径以及薄片的厚度等。 外径千分尺的使用方法 使用外径千分尺测量物体长度时，要先将测微螺杆退开，将待测物体放在的两个测量面之间。外径千分尺的尾端有棘轮旋柄，转动可使测杆移动，当测杆与被测物（或砧台）相接后的压力达到某一数值时，棘轮将滑动并产生喀、喀的响声，活动套管不再转动，测杆也停止前进，此时即可读数。读数时，从主尺上读取0.5mm以上的部分，从微分筒上读取余下尾数部分[估计到最小分度值的十分之一，即(1/1000)]，然后两者相加，如图(a)的读数为5.155mm，(b)的读数为5.655mm。
深度游标卡尺使用方法
深度游标卡尺 深度游标卡尺用于测量凹槽或孔的深度、梯形工件的梯层高度、长度等尺寸，平常被简称为“深度尺”。是一种用游标读数的深度量尺。 深度游标卡尺使用注意事项 深度游标卡尺是比较精密的量具，使用是否合理，不但影响深度游标卡尺本身的精度和使用寿命，而且对测量结果的准确性，也有直接影响。必须正确使用深度游标卡尺。 1.使用前，认真学习并熟练掌握深度游标卡尺的测量、读数方法。 2.搞清楚所用深度游标卡尺的量程、精度是否符合被测零件的要求。 3.使用前，检查深度游标卡尺应完整无任何损伤，移动尺框3时，活动要自如 不应有过松或过紧，更不能有晃动现象。 4.使用前，用纱布将深度游标卡尺擦拭干净，检查尺身4和游标5的刻线是否 清晰，尺身有无弯曲变形、锈蚀等现象。校验零位、检查各部分作用是否正常。 5.使用深度游标卡尺时，要轻拿轻放，不得碰撞或跌落地下。使用时不要用来 测量粗糙的物体，以免过早损坏测量面。 6.移动卡尺的尺框和微动装置时，不要忘记松开紧固螺钉4；但也不要松得过 量，以免螺钉脱落丢失。 7.测量前，应将被测量表面擦干净，以免灰尘、杂质磨损量具。 8.卡尺的测量基座和尺身端面应垂直于被测表面并贴合紧密，不得歪斜，否则 会造成测量结果不准。 9.应在足够的光线下读数，两眼的视线与卡尺的刻线表面垂直，以减小读数误 差。 10.在机床上测量零件时，要等零件完全停稳后进行，否则不但使量具的测量面 过早磨损而失去精度，且会造成事故。 11.测量沟槽深度或当其他基准面是曲线时，测量基座的端面必须放在曲线的 最高点上，测量出的深度尺寸才是工件的实际尺寸，否则会出现测量误差。

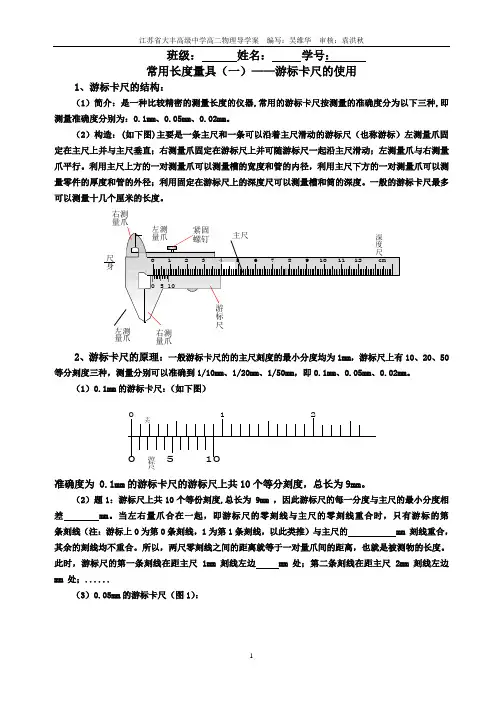

游标卡尺 游标卡尺的结构 游标卡尺的种类 游标卡尺有0.1毫米（游标尺上标有10个等分刻度）、0.05毫米（游标尺上标有20个等分刻度）、和0.02毫米（游标尺上标有50个等分刻度）、0.01毫米（游标尺上标有100个等分刻度）4种最小读数值 游标卡尺的工作原理(选讲) 游标卡尺是工业上常用的测量长度的仪器，它由尺身及能在尺身上滑动的游标组成，如图所示。若从背面看，游标是一个整体。游标与尺身之间有一弹簧片（图中未能画出），利用弹簧片的弹力使游标与尺身靠紧。游标上部有一紧固螺钉，可将游标固定在尺身上的任意位置。尺身和游标都有量爪，利用内测量爪可以测量槽的宽度和管的内径，利用外测量爪可以测量零件的厚度和管的外径。深度尺与游标尺连在一起，可以测槽和筒的深度。 尺身和游标尺上面都有刻度。以准确到0.1毫米的游标卡尺为例，尺身上的最小分度是1毫米，游标尺上有10个小的等分刻度，总长9毫米，每一分度为0.9毫米，比主尺上的最小分度相差0.1毫米。量爪并拢时尺身和游标的零刻度线对齐，它们的第一条刻度线相差0.1毫米，第二条刻度线相差0.2毫米，……，第10条刻度线相差1毫米，即游标的第10条刻度线恰好与主尺的9毫米刻度线对齐。 当量爪间所量物体的线度为0.1毫米时，游标尺向右应移动0.1毫米。这时它的第一条刻度线恰好与尺身的1毫米刻度线对齐。同样当游标的第五条刻度线跟尺身的5毫米刻度线对齐时，说明两量爪之间有0.5毫米的宽度，……，依此类推。 在测量大于1毫米的长度时，整的毫米数要从游标“0”线与尺身相对的刻度线读出。 游标卡尺的使用 用软布将量爪擦干净，使其并拢，查看游标和主尺身的零刻度线是否对齐。如果对齐就可以进行测量：如没有对齐则要记取零误差：游标的零刻度
游标卡尺的正确的读数方法 游标卡尺是科研和工程技术上常用的的比较精确的长度测量工具。它的正确使用和准确读数是历届高考的热点。下面介绍游标卡尺的一种快速正确的读数方法。 10等分的游标尺长度为9毫米，20等分的游标尺长度为19毫米，50等分的游标尺长度为49毫米，，，其中的n分之一毫米就是该种游卡尺的准确度，所以游标卡尺读数的小数部分就等于刻度线乘以该游标卡尺的精确度。 正确的游标卡尺的测量长度是主尺零刻度到游标尺零刻度之间的长度。游标卡尺的读数结果一般先以毫米为单位，然后再换算成所需要的单 位。游标卡尺的读数一般不用估读。游标卡尺的读数 等于主尺上的整毫米数加上游标尺上的毫米以下的小 数部分。 游标卡尺的读数可分为两步：第一步读出主尺的 零刻度线到游标尺的零刻度线之间的整毫米数a；第 二步根据游标尺上与主尺对齐的刻度线读出毫米以下 的小数部分，两者相加就是待测物体的测量值。一般 是第一步较容易，第二步比较困难，下面着重介绍第二步的读数方法。 对于游标尺上有10个等分小格的，是精确 度0.1毫米的游标卡尺，游标尺的刻度如图3所 示。这种游标尺的第几条刻度线与主尺的某条刻 度线对齐就读零点几毫米，第0条、第1条、第 2、第3条、第4条、第5条、第6条、第7条、 第8条、第9条，它们对应的读数分别就是：0.0、 0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、 0.0mm。 对于游标尺上有20个等分小格的，是精 确到0.05毫米的游标卡尺，游标尺的刻度如 图4所示。游标尺上从零刻度线开始，每隔2 小格的刻度线分别标上数字1、2、3、4、5、 6、7、8、9、0。从游标尺的零刻度线开始， 各条刻度线与主尺某条刻度线对齐时，所对应 的读数分别是：0.00，0.05，0.10，0.15，0.20， 0.25mm，如此等等，直到0.90、0.95、0.00mm。例如，当游标尺的第10条刻度线与主尺的某条刻度线对齐时，其小数部分的读数为0.50mm，这时刚好是标有数字5的刻度线与主尺的某条刻度线对齐；当当游标尺标有数字5刻度线右边的第1条刻度线与主尺的某条刻度线对齐时，游标尺的读数为0.55mm；当游标上标有数字6的刻度线与主尺上的某条刻度线对齐时，其小数部分的读数为0.60mm，注意不是0.6mm，因为这时准确度为0.05mm，对毫米为单位，小数后面应该有两位。 对于游标尺上有 50个等分小格的，是 精确到0.02毫米的游 标卡尺，游标尺的刻 度如图5所示。游标 尺上从零刻度线开
游标卡尺的读数方法 游标卡尺是一种常用的量具，具有结构简单、使用方便、精度中等和测量的尺寸范围大等特点，可以用它来测量零件的外径、内径、长度、宽度、厚度、深度和孔距等，应用范围很广。 结构组成 游标卡尺由主尺和副尺（又称游标）组成。主尺与固定卡脚制成一体；副尺与活动卡脚制成一体，并能在主尺上滑动。游标卡尺有0.02、0.05、 0.1mm三种测量精度。 读数方法 游标卡尺是利用主尺刻度间距与副尺刻度间距读数的。以13-2图0.02mm游标卡尺为例，主尺的刻度间距为1mm，当两卡脚合并时，主尺上49mm刚好等于副尺上50格，副尺每格长为＝0.98mm。主尺与副尺的刻度间相关为1－0398＝0.02mm，因此它的测量精度为0.02mm（副尺上直接用数字刻出） 游标卡尺读数分为三个步骤，下面以图13-3所示0.02游标卡尺的某一状态为例进行说明。 1.在主尺上读出副尺零线以左的刻度，该值就是最后读数的整数部分。图示 33mm。 2.副尺上一定有一条与主尺的刻线对齐，在刻尺上读出该刻线距副尺的格 数，将其与刻度间距0.02mm相乘，就得到最后读数的小数部分。图示为 0.24mm。
3.将所得到的整数和小数部分相加，就得到总尺寸为33.24mm。 游标卡尺的使用方法 量具使用得是否合理，不但影响量具本身的精度，且直接影响零件尺寸的测量精度，甚至发生质量事故，对国家造成不必要的损失。所以，我们必须重视量具的正确使用，对测量技术精益求精，务使获得正确的测量结果，确保产品质量。 使用游标卡尺测量零件尺寸时，必须注意下列几点： 1.测量前应把卡尺揩干净，检查卡尺的两个测量面和测量刃口是否平直无 损，把两个量爪紧密贴合时，应无明显的间隙，同时游标和主尺的零位刻线要相互对准。这个过程称为校对游标卡尺的零位。 2.移动尺框时，活动要自如，不应有过松或过紧，更不能有晃动现象。用固 定螺钉固定尺框时，卡尺的读数不应有所改变。在移动尺框时，不要忘记松开固定螺钉，亦不宜过松以免掉了。 3.当测量零件的外尺寸时：卡尺两测量面的联线应垂直于被测量表面，不能 歪斜。测量时，可以轻轻摇动卡尺，放正垂直位置，图2-6所示。否则，量爪若在如图2-6所示的错误位置上，将使测量结果a比实际尺寸b要大； 先把卡尺的活动量爪张开，使量爪能自由地卡进工件，把零件贴靠在固定 量爪上，然后移动尺框，用轻微的压力使活动量爪接触零件。如卡尺带有微动装置，此时可拧紧微动装置上的固定螺钉，再转动调节螺母，使量爪接触零件并读取尺寸。决不可把卡尺的两个量爪调节到接近甚至小于所测尺寸，把卡尺强制的卡到零件上去。这样做会使量爪变形，或使测量面过早磨损，使卡尺失去应有的精度。 4.用游标卡尺测量零件时，不允许过分地施加压力，所用压力应使两个量爪 刚好接触零件表面。如果测量压力过大，不但会使量爪弯曲或磨损，且量爪在压力作用下产生弹性变形，使测量得的尺寸不准确(外尺寸小于实际 尺寸，内尺寸大于实际尺寸)。 在游标卡尺上读数时，应把卡尺水平的拿着，朝着亮光的方向，使人的视线尽可能和卡尺的刻线表面垂直，以免由于视线的歪斜造成读数误差。 5.为了获得正确的测量结果，可以多测量几次。即在零件的同一截面上的不 同方向进行测量。对于较长零件，则应当在全长的各个部位进行测量，务使获得一个比较正确的测量结果。
