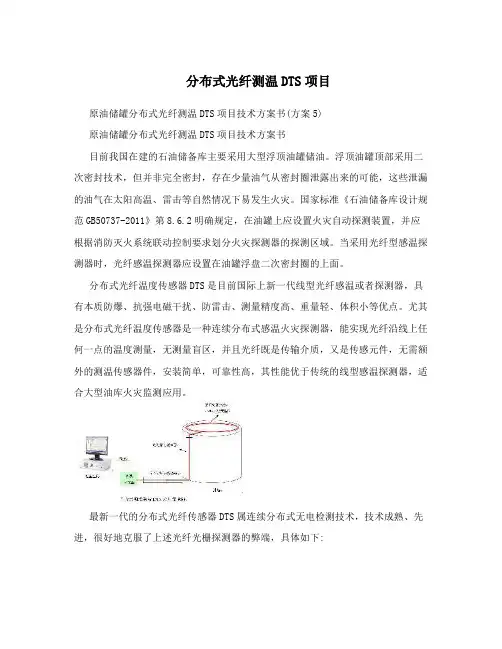

光纤温度传感器工作原理及实际应用分析 摘要：文章在分析DTS分布式光纤传感器系统的逻辑组成和工作原理后，详细介绍了基于分布式光纤温度传感器和光纤光栅温度传感器测温系统对在电力系统各重要电气设备进行温度安全监测中的应用。 关键词：光纤温度传感器；DTS；电力温度监测 温度是工程应用领域中重要的检测和监控对象，对于一个内部结构复杂、涉及点面较多的复杂系统而言，要获得一个准确且具有一定监测对象范围跨度的实时温度信息（或监测对象分布的应用应变特性），采用常规的单点移动式或由多个独立单点相互结合组成的准分布式温度传感器侧空虚体统，不仅会由于数据采集的延时性降低温度测量数据的准确度，同时还会由于复杂的接线使整个系统布线变得非常困难，这时选用分布式光纤温度传感系统（Distributed Temperature Sensing，DTS）就是一种非常有效的方法，非常适合冶金、化工、电力等恶劣环境场合中的实时温度测量和监控，具有相当大的研究意义。 1DTS分布式光纤传感器系统 DTS 分布式光纤传感器系统是一款结构较为复杂的工业应用领域温度在线检测和控制产品，其非常适用于环境较为恶劣、干扰对象较多、监测范围跨度较大的重要工农业应用产生中的温度实时准确检测和控制。 1.1DTS系统组成 DTS分布式光纤传感器系统主要包括传感光纤、光路模块、电路模块、高级应用软件、以及一些辅助的外围集成电路设备，其逻辑组成结构如图1所示。 从图1可知，DTS系统在运行时，首先由电路模块中得控制及信号处理电路将对应的控制信号通过驱动电路驱动半导体激光器发生对应的高速脉冲信号，然后经过光路模块中得激光脉冲耦合形成对应的光纤信号，并经分光光路转换后进入到传感光纤中，再经探测器、探测电路、高速采集电路等将光纤传感器中的温度信号返回到系统的控制及信息处理电路中，完成对监测对象温度信号的采集。通过半导体激光器产生的激光脉冲在进入到传感光纤后，就会通过分光耦合特性发生背向散射光，其所产生散射光主要有三个波长的背向散射光，分别为Anti-Stokes（反斯托克斯）光、Rayleigh（瑞利）光、以及Stokes（斯托克斯）光。三种背向散射光中，Anti-Stokes具有温度敏感个性，为温度信号光；而Stokes 光对温度信号不敏感，为系统中得参考光。从系统传感光纤中返回的探测器中的背向散射光经分光光路、光滤波器滤波后，可以将Stokes光波和Anti-Stokes光波有效分离，然后再经APD 探测器接收后，经探测电路等放大电路处理后由高速数据采集模块进行自动采集，并经接口电路上传到客户PC机上，完成对系统温度信号、温度分布曲线、波动曲线等的动态显示。
设计性实验报告 实验课程：医用传感器设计实验学生姓名：程胜雄 学号: 080921037 专业班级：08医工医疗器械方向 2010年12月8日
光纤温度传感器的设计 摘要：介绍了金属热膨胀式光纤温度传感器的设计，利用金属件的热膨胀的原理，通过绕制在金属件上的光纤损耗产生变化，当光源输出光功率稳定的情况下，探测器接收光功率受温度调制，通过光电转换，信号处理，完成温度的换算。传感器以光纤为传输手段，以光作为信号载体，抗干扰能力强，测量结果稳定、可靠, 灵敏度咼。 关键词：光纤，传感器，光纤传感器，光纤温度传感器 在光通信系统中，光纤是用作远距离传输光波信号的媒质。在实际光传输过程中，光纤易受外界环境因素的影响；如温度、压力和机械扰动等环境条件的变化引起光波量，如发光强度、相位、频率、偏振态等变化。因此，人们发现如果 能测出光波量的变化，就可以知道导致这些光波量变化的物理量的大小，于是出
现了光纤传感技术。 一：光纤传感器的基本原理 在光纤中传输的单色光波可用如下形式的方程表示 E=错误！未找到引用源。 式中，错误!未找到引用源。是光波的振幅：w是角频率；■为初相角。 该式包含五个参数，即强度错误!未找到引用源。、频率w、波长错误！未找到引用源。、相位（wt+ J和偏振态。光纤传感器的工作原理就是用被测量的变化调制传输光光波的某一参数，使其随之变化，然后对已知调制的光信号进行检测，从而得到被测量。当被测物理量作用于光纤传感头内传输的光波时，使的强度发生变化，就称为强度调制光纤传感器；当作用的结果使传输光的波长、相位或偏振态发生变化时，就相应的称为波长、相位或偏振调制型光纤传感器。 （一）强度调制 1.发光强度 调制传感 器的调制 原理光 纤传感器 中发光强度的调制的基本原理可简述为，以被测量所引起的发光强度变化，来 实现对被测对象的检测和控制。其基本原理如图 5-39所示。光源S发出的发 光强度为错误!未找到引用源。的光柱入传感头，在传感头内，光在被测物理 量的作用下强度发生变化，即受到了外场的调制,
J I A N G S U U N I V E R S I T Y 学院名称： 专业班级： 学生姓名： 学生学号： 2011 年 6 月
光纤式温度传感器的设计 一、设计的目的 通过利用水银的遮光性，以及水银的热胀冷缩性能,当水银达到一定的液位时，从而遮住光纤的传输路线。这达到光纤传输跳跃，通过信号的终断输出到到外输接口的，以达到预期目的。 二、光纤导光的原理 光是一种电磁波，一般采用波动理论来分析导光的基本原理。然而根据光学理论中指出的：在尺寸远大于波长而折射率变化缓慢的空间，可以用“光线”即几何光学的方法来分析光波的传播现象，这对于光纤中的多模光纤是完全适用的。为此，我们采用几何光学的方法来分析。 由图2-1可以看出：入射光线AB 与纤维轴线OO 相交为θi 入射后折射(折射角为θj ) 至纤芯与包层界面C 点，与C 点界面法线DE 成θk 角，并由界面折射至包层，CK 与DE 夹角为θr 。 图2-1 光纤导光示意图 由图2-1可得出 j i n n θθsin sin 10= （2-1） r k n n θθs i n s i n 21= （2-2） 由（2-1）式可推出 j i n n θθs i n )(s i n 01= 因k j θθ-=090 所以
k k k i n n n n n n θθθθ2 1010 01sin 1cos )90sin()(sin -==-= （2-3） 由（2-2）式可推出 r k n n θθs i n )(s i n 12=并代入（2-3）式得 21 201)s i n (1s i n r i n n n n θθ-= k n n n θ2 22210 s i n 1-= （2-4） （2-4）式中n 0为入射光线AB 所在空间的折射率，一般皆为空气，故10≈n ；n 1为纤芯折射率，n 2为包层折射率。当叫n 0＝1，由(2-4)式得 = i θs i n r n n θ2 2221s i n - （2-5） 当090=r θ的临界状态时，0i i θθ= 2 2210s i n n n i -=θ （2-6） 纤维光学中把(2-6)式中0sin i θ定义为“数值孔径”NA(Numerical Aperture )。由于n 1与n 2相差较小，即n 1+n 2≈2n 1，故(2-6)式又可因式分解为 ?≈2s i n 10n i θ (2-7) 式中121)(n n n -=?称为相对折射率差。 由（2-5）式及图2-1可以看出： 090=r θ时， NA i =0sin θ或NA i arcsin 0=θ,聚光能力的容量。 090>r θ时，光线发生全反射，由图2-1夹角关系可以看出NA i i arcsin 0 =<θθ。 090
毕业设计(论文)开题报告题目：光纤温度传感器的研制 系别 专业 班级 姓名 学号 导师 ****年** 月*** 日
一、毕业设计（论文）综述（课题背景、研究意义及国内外相关研究情况） 本毕业设计研制的光纤温度传感器是指在光纤温度传感系统中，光纤作为光波的传输通路，设计一种光纤传感系统，测量待测物体的温度并与标准温度计的测量值、比较、定标以实现实用化的光纤温度测量系统。 光纤和光纤通信的问世和发展，引起了各界人士的关注，他们试图将这一新技术成果用到各自的领域。光纤传感器的出现正是这样。 目前，从大量文献资料中可看到光纤传感器的研究有如下动向: 1.继续深入研究传感器的理论和技术，解决实用化问题，发展新原理的光纤传感器。 光纤传感器基本原理的研究日益深入，强度、相位调制的传感器更加完善，而对波长调制和时间分辨信息的传感器亦有深入的研究。传感器用于实际测量的主要问题是长时间的漂移效应，漂移效应主要来自光纤传输线的衰减、祸合器和分束器特性不完整、光源输出不稳定及探测器的响应等。人们对此进行了深入研究，提出了许多解决办法，无论采用何种方法，在传感头上使用“比较”技术，使光纤传感器获得长时间的稳定，这样就可以使光纤传感器实用化。 2.从单一传感器进入到传感器系统的研究，并与微处理机相结合形成光纤遥测系统。 单一光纤传感器的研究一进入到实用化阶段，但它无法适用于多参数，多变量的测量。光纤传感器系统的一种形式是采用多路传输的光无源传感器系统，其核心问题是如何节省光路，寻求更有效利用的信息通道，使其能不畸变的更多的传输由各个光纤传感器取得的信号。利用光纤之间、几个无源传感器之间、数据遥测通道之间的多路传输达到此目的。 70年代中期，人们开始意识到光纤不仅具有传光特性，且其本身就可以构成一种新的直接交换信息的基础，无需任何中间级就能把待测的量与光纤内的导光联系起来。 1977年，美国海军研究所开始执行光纤传感器系统计划，这被认为是光纤传感器问世的日子。从这以后，光纤传感器在全世界的许多实验室里出现。 从70年代中期到80年代中期近十年的时间，光纤传感器己达近百种，它
光纤温度传感器 电子092班 张洪亮 2009131041
光纤温度传感器 摘要 本文从光纤和光纤传感器以及光纤温度传感器的发展历程开始详细分析国内外 主要光纤温度测温方法的原理及特点，比较了不同方法的温度测量范围和性能指标以及各自的优缺点。通过研究发现了当前的光纤温度传感器的种类和特点，详细介绍了光纤温度传感器的原理，种类和各自的特点和优缺点。可以根据这些传感器各自特点将各种传感器应用到不同的领域，本文也简要分析了各种光纤温度传感器的运用范围和领域。本文还通过图文并茂的方式比较详细地分析了介绍了空调器的基本结构，工作电气原理和基本的热力学过程。本文对毕业设计主要内容和拟采用的研究方案也做出了详细地介绍分析。 关键词：光纤传感器，光纤温度传感器，运用领域，空调器，空调器原理 1 引言： 光纤温度传感器是一种新型的温度传感器．它具有抗电磁干扰、耐高压、耐腐蚀、防爆防燃、体积小、重量轻等优点，其中几种主要的光纤温度传感器：分布式光纤温度传感器、光纤光栅温度传感器、干涉型光纤温度传感器、光纤荧光温度传感器和基于弯曲损耗的光纤温度传感器更有着自己独特的优点。与传统的传感器相比具有一下优点:灵敏度高;是无源器件，对被测对象不产生影响;光纤耐高压，耐腐蚀，在易燃、易爆环境下安全可靠;频带宽，动态范围大;几何形状具有多方面的适应性;可以与光纤遥测技术相配合，实现远距离测量和控制;体积小，重量轻等。它将在航空航天、远程控制、化学、生物化学、医疗、安全保险、电力工业等特殊环境下测温有着广阔的应用前景。在本论文中将详细分析当前光纤温度传感器的主要种类和各自的原理，特点和应用范围。70 年代中期，人们开始意识到光纤不仅具有传光特性，且其本身就可以构成一种新的直接交换信息的基础，无需任何中间级就能把待测的量与光纤内的导光联系起来。1977 年，美国海军研究所开始执行光纤传感器系统计划，这被认为是光纤传感器问世的日子。从这以后，光纤传感器在全世界的许多实验室里出现。从70 年代中期到 80 年代中期近十年的时间，光纤传感器己达近百种，它在国防军事部门、科研部门以及制造工业、能源工业、医学、化学和日常消费部门都得到实际应用。从目前的情况看，己有一些形成产品投入市场，但大量的是处在实验室研究阶段。光纤传感器与传统的传感器相比具有一下优点:灵敏度高; 是无源器件，对被测对象不产生影响;光纤耐高压，耐腐蚀，在易燃、易爆环境下安全可靠;频带宽，动态范围大;几何形状具有多方面的适应性;可以与光纤遥测技术相配合，实现远距离测量和控制;体积小，重量轻等。目前，世界各国都对光纤传感器展开了广泛，深入的研究，几个研究工作开展早的国家情况如下:美国对光纤传感器研究共有六个方面:这些项目分别是: 光纤传感系统;现代数字光 纤控制系统;光纤陀螺;核辐射监控;飞机发动机监控; 民用研究计划。以上计划仅在 1983 年就投资 12-14 亿美元。美国从事光纤传感器研究的有美国海军研究所、美国宇航局、西屋电器公司、斯坦福大学等 28 个主要单位。美国光纤
光纤测温系统原理光纤测温系统构成 图4 光纤测温系统构成 光纤测温系统设计说明：采用点式测温，由于解调体积较小，可每台**每组件近安装一个温度解调仪，测温主机安装在控制室，多路感温光纤分别对监控区域进行温度监测，通过RJ45上传实时温度数据，报警时通过继电器输出报警信息给上位机，实现报警联动。
系统特点 ?不降低电气设备的安全等级：测温式电气火灾监控探测器体积小，直径，没有任何金属材质、电子元器件，绝缘性好，20cm耐10万伏电压。 ?最准确的预报技术：不受电磁场干扰的监测方式，≤10S的响应时间充分将火灾隐患消灭在萌芽阶段。 ?全年、全天侯安全守护：至少25年，每年365天，全天候24小时实时监测和分析。 ?高性价比：初期造价经济合理，后期运行免维护。 ?减少了监测盲区、提高了设备安全性：定位精度1mm。 ?节省成本：直接安装于温升部位，实时记录、显示监测点数据，实现无人值守监测站目标。 ?建立了维修依据：全面掌握设备运行情况，可以预测、预知设备老化，从而根据设备运营状况提出检修时间、检修计划。 ?智能判断性：能够对被测对象的正常温度、异常温度、火灾进行快速的判断和分析。 ?参数设置的方便性：可设置多级的预报警、报警阀值；报警方式有声、光、不同颜色的图形界面、继电器输出等形式。可在任何时间准确显示任何一点监测的温度，在事故发生前早期预警。 ?网络性：该系统具有开放式、网络化、单元化及组态方便等优点，以实现信息化的管理。?兼容性：系统可以通过RS232/RS485、RJ45、内置继电器等输出形式与消防报警系统，提供信号进行声、光报警，信号输出准确、完整。 ?安全性：具有多级权限设置功能，授权管理，确保系统的安全。 ?数据管理性：能够对不同类型的数据进行统计、保存、查询、打印、复制。数据类型有：
详细剖析光纤温度传感器的工作原理和应用场景 温度是度量物体冷热程度的物理量，许多物理现象和化学过程都是在一定温度下进行，人们的日常生活也和温度密切相关。随着科学技术的迅猛发展，对温度的测量也提出了更多更高的要求。以电信号为工作基础的传统的光纤温度传感器特点光纤测温传感器测量温度的方法光纤传感器的基本原理几种光纤温度传感器的原理基于布里渊散射的分布式光纤传感技术基于布里渊光频域分析（BOFDA）技术的分布式光纤传感器光纤温度传感器的应用 光纤温度传感自问世以来, 主要应用于电力系统、建筑、化工、航空航天、医疗以至海洋开发等领域,并已取得了大量可靠的应用实绩。 1、光纤温度传感器在电力系统有着重要的应用，电力电缆的表面温度及电缆密集区域的温度监测监控; 高压配电装置内易发热部位的监测; 发电厂、变电站的环境温度检测及火灾报警系统; 各种大、中型发电机、变压器、电动机的温度分布测量、热动保护以及故障诊断; 火力发电厂的加热系统、蒸汽管道、输油管道的温度和故障点检测; 地热电站和户内封闭式变电站的设备温度监测等等。 2、光纤温度传感特别是光纤光栅温度传感器很容易埋入材料中对其内部的温度进行高分辨率和大范围地测量, 因而被广泛的应用于建筑、桥梁上。美国、英国、日本、加拿大和德国等一些发达国家早就开展了桥梁安全监测的研究, 并在主要大桥上都安装了桥梁安全监测预警系统, 用来监测桥梁的应变、温度加速度、位移等关键安全指标。1999 年夏, 美国新墨西哥Las Cruces 10 号州际高速公路的一座钢结构桥梁上安装了120 个光纤光栅温度传感器,创造了单座桥梁上使用该类传感器最多的记录。 3、航空航天业是一个使用传感器密集的地方,一架飞行器为了监测压力、温度、振动、燃料液位、起落架状态、机翼和方向舵的位置等, 所需要使用的传感器超过100 个, 因此传感器的尺寸和重量变得非常重要。光纤传感器从尺寸小和重量轻的优点来讲, 几乎没有其他传感器可以与之相比。 4、传感器的小尺寸在医学应用中是非常有意义的, 光纤光栅传感器是现今能够做到最小的
光纤温度传感器 摘要：本文分析了光纤温度传感器在温度探测中的优势，分别介绍了分布式光纤温度传感器、光纤光栅温度传感器、干涉型光纤温度传感器、光纤荧光温度传感器的工作原理，最后综述了光纤温度感器在现代工业及生活的应用。 关键字：光纤传感温度应用 1引言 在科研和生产中，有很多温度测量问题，传统的温度传感器有热电偶，热电阻温度传感器，热敏电阻温度传感器，半导体温度传感器等等。光纤温度传感器是20世纪70年代发展起来的一种新型传感器。与传统的温度传感器相比，它具有灵敏度高，体积小，质量轻，易弯曲，不产生电磁干扰，不受电磁干扰，抗腐蚀性好等等优点，特别适用于易燃，易爆，空间狭窄和具有腐蚀性强的气体，液体以及射线污染等苛刻环境下的温度检测。 2光纤温度传感器分类 光纤温度传感器按照调制机理可分为相位调制，振幅调制，偏振态调制；按工作原理分，光纤温度传感器可分为功能性和传输型两种。功能型温度传感器中光纤作为传感器的同时也是光信号的载体，而传输型温度传感器中光纤则只传输光信号。传光型与传感型相比，虽然灵敏度稍差，但可靠性高，实用的传感器大多是这种类型。 目前主要的光纤温度传感器包括分布式光纤温度传感器、光纤光栅温度传感器、光纤荧光温度传感器、干涉型光纤温度传感器等。 2.1光纤光栅温度传感器 光纤光栅温度传感器是利用光纤材料的光敏性在光纤纤芯形成的空间相位光栅来进行测温的。光纤光栅以波长为编码，具有传统传感器不可比拟的优势，近年来光纤光栅成为发展最为迅速，最具代表性的光纤无源器件之一，已广泛用于建筑、航天、石油化工、电力行业等。 光纤光栅温度传感器主要有Bragg光纤光栅温度传感器和长周期光纤光栅传感器。Bragg光纤光栅是指单模掺锗光纤经紫外光照射成栅技术而形成的全新光纤型Bragg光栅，成栅后的光纤纤芯折射率呈现周期性分布条纹并产生Bragg 光栅效应，其基本光学特性就是以共振波长为中心的窄带光学滤波器，满足如下光学方程： =2nA 式中：为Bragg波长，A为光栅周期，n为光纤模式的有效折射率。 长周期光纤光栅是一种特殊的光纤光栅，其传光原理是将前向传输的基模耦合到前向传输的包层模中。由于其宽带滤波、极低的背景发射等特点引起人们的重视，是一种新型的宽带带阻滤波器。 光纤温度监测系统主要由光纤光栅传感器、传输信号用的光纤和光纤光栅解调器组成。光纤光栅解调器用于对光纤光栅传感器的信号检测和数据处理，以获得测量结果，传输光纤用于传输光信号，光纤光栅传感器则主要用于反射随温度变化中心波长的窄带光，如图1所示：
北京普罗迪科技有限公司 描述 不同于传统的温度传感器，荧光式光纤温度传感器是利用纯光学原理进行参数量测的温度传感器，抗电磁干扰、高压绝缘、尺寸微小、稳定可靠、灵敏度高、寿命长、本质安全，具有传统传感技术所无法比拟的优势（见附表1）。 根据上述特点，荧光式光纤温度传感器的细分市场定位于：高压电气设备监控（如发电机、变压器、开关柜、互感器等）、工业微波（如食品加工、硫化工艺、微波消解/萃取仪、消毒/干燥设备等）、磁医疗设备（如核磁设备、肿瘤热疗仪等）、石油化工/煤炭等防爆工业环境、航空/舰船/高端科研等具有高压、电磁干扰环境的温度监控市场。 荧光式光纤温度传感器性能稳定，可靠性高，在工业应用中受到普遍青睐。它的出现突破了高压、电磁场环境对电子元器件的束缚，填补了工业微波、大型电力设备等高压、电磁环境中安全温度监控和检测的技术空白，目前，光纤传感技术已成为智能电网建设的关键技术之一。其发展已经进入摆脱进口、实现技术和服务本地化，通过规模化生产大幅降低成本、进入工业化应用推广的关键阶段。 北京普罗迪科技有限公司荧光式温度传感器技术参数一览表： 测温范围：-40℃～＋200℃ 精度：±1.0℃ 分辨率：0.1℃ 光纤长度：1、3、6、9M可选 采样频率：1s 光纤耐温：-50℃～＋250℃ 数据传输方式：GPRS/CDMA 电源电流：<500mA（24V DC） 电源电压：24V±20%VDC 额定功率：36W 安全标准：EN61010-1：1993/A2：1995 震动：IEC68-2-6：3G；11-200Hz，任意轴向 冲击：IEC68-2-27：50G；11ms，任意轴向 电磁兼容标准：61326-1 电磁干扰：89/336/EWG 环境等级：IP65（NEMA-4） 系统工作温度：-20℃～＋65℃ 系统储存温度：-40℃～＋85℃ 相对湿度：10～95%，无冷凝 尺寸：TBD 重量：TBD
光纤温度传感器的种类很多，除了以上所介绍的荧光和分布式光纤温度传感器外，还有光纤光栅温度传感器、干涉型光纤温度传感器以及基于弯曲损耗的光纤温度传感器等等，由于其种类很多，应用发展也很广泛，例如，应用于电力系统、建筑业、航空航天业以及海洋开发领域等等。 分布式光纤温度传感器在电力系统行业的发展 光纤温度传感器在电力系统的应用中得到发展，由于电力电缆温度、高压配电设备内部温度、发电厂环境的温度等，都需要使用光纤传感器进行测量，因此就促进了光纤传感器的不断完善和发展。尤其是分布式光纤温度传感器得到了改善，经过在电力系统行业的应用，从而使其接收信号和处理检测系统的能力都得到了提升。 光纤光栅温度传感器在建筑业的发展 光纤光栅温度传感器由于其较高的分辨率和测量范围广泛等优点，被广泛应用于建筑业温度测量工作中。西方很多发达国家都已普遍采用此系统，进行建筑物的温度、位移等安全指标的测试工作，例如，美国墨西哥使用光栅温度传感器，对高速公路上桥梁的温度进行检测。通过广泛使用，光栅温度传感器所存在的问题，如：交叉敏感的消除、光纤光栅的封装等都得到了解决，因而此系统得到了完善。 航空航天业中的应用发展 航空航天业使用传感器的频率较高，包括对飞行器的压力、温度、燃料等各方面的检测，都需要使用光纤温度传感器进行检测，并且所使用到的传感器数量多达百个，所以对传感器的大小和重量要求很严
格。因此，基于航空航天业对传感器的要求，光纤温度传感器的体积、重量规格方面都经过了调整。2222222分布式光纤温度传感器分布式光纤温度传感器，通常用在检测空间温度分布的系统，其原理最早于1981年提出，后随着科学家的实验研究，最终研制出了此项技术。这种传感器原理发展是基于三种传感器的研究，分别是瑞利散射、布里渊散射、喇曼散射。在瑞利散射（OTDR）和布里渊散射（OTDR）的研究已取得了很大的进展，因此未来的传感器研究热点，将放在对基于喇曼散射（OTDR）的新分布式光纤传感器的研究上。最近，土耳其Gunes Yilmaz开发出了一种分布式光纤温度传感器，此传感器的温度分辨率是1℃，空间分辨率是1.23m。在我国也有很多大学展开了对分布式光纤温度传感器的研究，例如，中国计量大学1997年发明出煤矿温度检测的传感器系统，其检测温度为-49℃～150℃，温度分辨率为0.1℃。 光纤荧光温度传感器 当前最热门的研究，就是针对光纤荧光温度传感器，其是利用荧光的材料会发光的特性，来检测发光区域的温度。这种荧光的材料通常在受到紫外线或红外线的刺激时，就会出现发光的情况，发射出的光参数和温度是有着必然联系的，因此可以通过检测荧光强度来测试温度。世界各国的高校都设计过此类传感器，例如，韩国汉城大学发现10cm的双掺杂光纤，在其915nm的地方所反射出的荧光强度所对应的温度指数是20℃～290℃；我国清华大学借用半导体GaAs原料来吸收光，进而以光随温度改变的原理，研发出了温度范围是0℃～

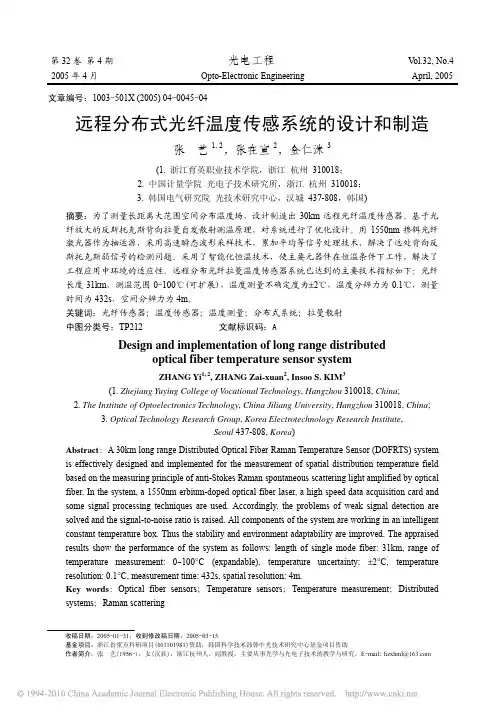

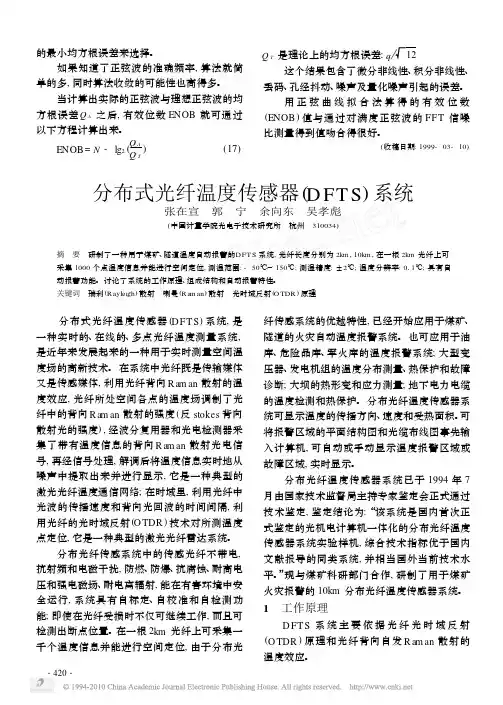

分布式光纤传感温度报警系统Ξ 张在宣 郭 宁 余向东 吴孝彪 (中国计量学院光电子技术研究所,杭州310034) 摘 要 研制了一种由分布光纤温度传感器系统组成的新型在线自动温度检测、报警系统,它是一种特殊的光纤通信网络,也是一种光纤雷达。文中讨论了系统的工作原理、调制与解调原理,系统的组成结构和系统的报警特性。在一根2km光纤上可采集一千个温度信息并能进行空间定位,是一种理想的温度报警系统。 关键词 分布光纤温度传感器 光时域反射技术 温度报警系统 一、前 言 分布式光纤温度传感器系统实质上是分布光纤喇曼(Raman)光子传感器(DOFRPS)系统,它是近年来发展起来的一种用于实时测量空间温度场的光纤传感系统。在系统中光纤既是传输媒体又是传感媒体,利用光纤背向喇曼散射的温度效应,光纤所处空间各点的温度场调制了光纤中的背向喇曼散射的强度,即反斯托克斯(stokes)背向喇曼散射光的强度),经波分复用器和光电检测器采集了带有温度信息的背向喇曼散射光电信号,再经信号处理系统解调后,将温度信息实时从噪声中提取出来并进行显示,它是一种典型的光纤通信网络;在时域里,利用光纤中光波的传播速度和背向光回波的时间间隔,利用光纤的光时域反射(O TDR)技术对所测温度点定位,它是一种典型的光雷达系统。 分布光纤传感系统中的传感光纤不带电,抗射频和电磁干扰,防燃、防爆、抗腐蚀、耐高电压和强电磁场、耐电离辐射,能在有害环境中安全运行,系统具有自标定、自校准和自检测功能;即使在光纤受损时不仅可继续工作,而且可检测出断点位置。在一根2km光纤上可采集一千个温度信息并能进行空间定位,由于分布光纤传感系统的优越特性,已经开始应用于火灾自动温度报警系统。 分布光纤温度传感器的主要用途: 11用于煤矿、隧道的温度自动报警控制系统; 21油库、油轮,危险品仓库,大型货轮,军火库等温度自动报警控制系统; 31高层建筑、智能大厦、桥梁、高速公路等在线动态检测和火灾防治及报警; 41各种大、中型变压器,发电机组的温度分布测量,热保护和故障诊断; 51地下和架空高压电力电缆的热检测与监控; 61火力发电所的配管温度、供热系统的管道、输油管道的热点检测和故障诊断;化工原料、照相材料及油料生产过程在线动态检测; 71作为一种典型的机敏结构用于航空、航天飞行器在线动态检测和机器人的神经网络系统。 分布光纤温度传感系统是一种光机电和计算机一体化的高科技,世界上有英国、日本、瑞士和我国研制生产,英国、日本等应用于大型变压器、发电机组热保护和保障诊断,日本、瑞士和我国开始应用于火灾自动报警控制系统。 分布光纤温度传感器系统可显示温度的传播方向、速度和受热面积。可将报警区域的 42计量技术 20001№2Ξ国家首批产学研工程项目资助
电磁场与微波技术孟强200911718 新型光纤传感器 本文主要介绍了晶体吸收式光纤温度传感器（半导体吸收式温度传感器）和折射率传感器（以飞秒激光脉冲在单模光纤中钻微孔来测量折射率的一篇文献来说明）。 1、晶体吸收式光纤温度传感器 1-1、概述 晶体吸收式光纤温度传感器是利用半导体晶体的光吸收与温度的依赖关系制作的温度传感器，体积小，成本低。利用砷化镓晶片吸收光谱随温度变化的特性实现温度的实时测量。该项产品具有不受电磁干扰，瞬时响应，测温精确等特点，可广泛应用于油田、油库、电力系统、大型粮仓、化工、印染等一些易燃、易爆和无法通过常规电测量方式进行温度监控的场所，有效地解决了在复杂、特殊环境条件下的实时温度监控问题。 基于砷化镓晶体光谱吸收特性而成功研制的晶体吸收式光纤温度传感器，测量精度高，响应时间快；项目采用光纤分光技术，降低了对光源稳定度的要求，使传感器更加实用、稳定；该传感器采用微型光纤准直器，有效地减小了测温探头的体积。 1-2、基本原理 下面介绍下晶体吸收型光纤温度传感器的测温原理 信号控制分析器中的光源发出多重波长的白光，通过光纤连接器
传输到感应器。感应器由一根多模光纤（表面由两层耐用的PTFE包裹），光纤末端有一个砷化镓的晶体。 晶体吸收式温度传感器是利用半导体材料的吸收光谱随温度变 化的特性实现的。当温度变化时，透过半导体材料的光强将发生变化，输出电压也将发生变化。只要检测出输出电压的大小，即可得出对应的温度量，从而求出被测温度。 下图为一定范围内相对光强与温度的关系 1-3、系统设计 1-3-1、系统结构 半导体吸收型光纤温度传感器系统结构如图2所示。包括发光管稳流电路，半导体发光二极管，传输光纤，半导体温度探头，光探测器以及前置放大电路和低通滤波器。发光稳流电路驱动发光二极管发光，测量光经过光纤进入温度探头，探头中砷化镓材料对光有吸收作用，其透过光强与温度有关，经光纤传输后，由光电探测器检测，经信号
光纤温度传感器的研制与开发 摘要 本文从光纤的基础入手,首先介绍了光纤的基础知识,诸如:光缆结构,光导纤维的导光原理等,然后结合传感器引入了光纤传感器的定义,分类及工作原理;而本次设计研究的对象是光纤温度传感器的定义,因此以温度为被测量对象,根据实际需要,结合具体传感器自身的特点,选用了半导体吸收型光纤传感器并介绍了其根本结构,基本原理,同时,针对这种方法所存在的缺点提出了几种改进方案并加以阐述;随后给出了半导体吸收型光纤温度传感器的实现电路,由此一个成熟的光纤温度传感器就设计完毕了。 当然光纤温度传感器有多种实用的设计方法,本文在探讨了半导体吸收型光纤温度传感器之后,又提到了PN结或硅晶体三极管类型的传感器,并把他们进行了比较,并给出最终结论：本课题应用半导体吸收型光纤温度传感器这种方法。 关键词： 光纤，温度，光纤传感器，半导体
Abstract This paper has introduced that how fiber-optic propagate light, and then introduced the definition, the sort, and the principle of fiber-optic sensors. Because of measuring the temperature, we choose a kind of sensor which uses the semiconductor according to the practice and the own characteristic of the fiber-optic sensors. For this kind of sensor has some disadvantage, we improved the scheme and then give an idea of the circuit of the sensor. There have so many kinds of sensors, we then introduced others including the sensor which uses bimetal and the sensor which uses PN-junction and then compared the latter schemes with the former one. At last, we give the conclusion that in this paper the scheme we has chosen is the sensor that uses semiconductor. Key words: Fiber-optic ,temperature, fiber-optic sensors, semiconductor
光纤温度传感器在电力系统的应用 摘要：首先重点介绍了应用最为广泛的基于布里渊散射的分布式光纤温度传感器的基本原理。其次，概述了当前光纤温度传感器在电力系统中基本的应用模式，并综述了光纤温度传感器对电力系统主要设备进行温度监测的现状与意义。针对光纤温度传感器在电力系统中应用存在的问题与不足，提出了相应的解决方案并对其前景进行了展望。 关键词：分布式光纤温度传感器；温度监测；故障诊断；电力系统 0 引言 温度是电力设备的重要运行参数，通过监测电力设备温度信息获取电力设备的运行状况是电力系统故障预报与诊断的研究热点，研究内容包括各种新型的温度传感器的应用、电力设备的故障预报与诊断方法等?。其中光纤温度传感器在电力系统中的应用是近年来研究的热点，已广泛应用于发电厂、变电站等。光纤传感器具有绝缘、抗电磁干扰、耐高电压、耐化学腐蚀，安全等特点。本文对电力系统温度监测的基本内容进行了概述，研究了当前光纤温度传感器在电力系统中的应用，并对其发展趋势进行了展望。 1 光纤温度传感器 光纤温度传感器是上世纪70年代发展起来的一门新型的测温技术。它基于光信号传送信息，具有绝缘、抗电磁干扰、耐高电压等优势特征。在国外，光纤温度传感器发展很快，形成了多种型号的产品，并已应用到多个领域，取得了很好的效果。国内在这方面的研究也如火如荼，多个大学、研究所与公司展开合作，研发了多种光纤测温系统投入到了现场应用。目前主要的光纤温度传感器包括分布式光纤温度传感器、光纤光栅温度传感器、光纤荧光温度传感器、干涉型光纤温度传感器等。其中应用最多当属分布式光纤温度传感器与光纤光栅温度传感器。 2基于布里渊散射的分布式光纤传感技术 由于介质分子内部存在一定形式的振动，引起介质折射率随时间和空间周期性起伏，从而产生自发声波场。光定向入射到光纤介质时受到该声波场的作用，光纤中的光学声子和光学光子发生非弹性碰撞，则产生布里渊散射。在布里渊散射中，散射光的频率相对于泵浦光有一个频移，该频移通常称为布里渊频移。散
东北石油大学 课程设计 课程______ 传感器课程设计__________ 题目光纤温度传感器的设计 院系电气信息工程学院 专业班级 学生姓名 ____________________________ 学生学号________________________________ 指导教师________________________________
课程201?年？月??任务书 传感器课程设计 题目光纤温度传感器的设计 专业_________________________ 姓名__________________ 学号 __________________ 主要内容： 本次传感器课程设计拟设计一个光纤温度传感器系统。整个系统包括对温度进行采集的光纤温度传感器，将光信号转换成电信号的转换电路，以及电信号最终送至由52单片机为主体构成的信号处理部分。最终根据程序设定的要求，通过本次设计的系统完成相应操作。 基本要求： 1、光纤温度传感器能准确测量温度，尽量减少信号延迟； 2、转换电路中的光敏电阻能准确将光信号转换为电信号； 3、成功搭建单片机最小系统，完成对信号的控制。主要参考资料： [1] 刘国钧，陈绍业，王凤翥?图书馆目录[M].北京：高等教育出版社，1957.15-18. [2] 刘润华，刘立山.模拟电子技术[J].自动化仪表.2005(6):21-23. [3] 宋文绪,杨帆.传感器与检测技术[M] ?高等教育出版社.2007.29-31 [4] 刘瑞复，史锦彭j ?光纤传感器及其应用[M].北京：机械工业出版社， 1997.69-87 完成期限___________________________ 指导教师___________________________ 专业负责人_______________________
光纤温度传感器的研究 毕业生：夏正娜 指导老师：王兆民孟瑜 摘要：光纤温度传感器是20世纪70年代发展起来的一种新型传感器，与传统的温度传感器相比，它具有灵敏度高、体积小、质量轻、易弯曲、抗电磁干扰等优点；特别适用于易爆、易燃、腐蚀性强等苛刻环境下的温度检测。因此，光纤温度传感器得到迅速发展。 本文根据双光束干涉原理，自行构成了一个干涉型光纤温度传感器，观察干涉图样，对其进行了实验研究，阐述了它的原理，实验步骤，将得到的数据进行了分析处理，验证了本实验测量温度的可行性，并对实验装置进行了改造。 关键词：光导纤维光纤温度传感器干涉原理干涉型光纤温度传感器 Abstract ：Optical fiber temperature sensor is a new developed type of sensor in the 70s of the Twentieth Century. Compared with the traditional temperature sensors，it owns a lot of advantages，such as higher sensitivity，smaller volume，slighter mess ，easier to bend and stronger capacity of Shielding the electro-magnetic interference. Particularly，it can be applied to detect the temperature of the explosive，flammable and corrosive matters in harsh environment. Therefore, optical fiber sensor developed rapidly in recent years. This paper bases on the interference principle, it construct a interference optical fiber temperature sensor. Observing the interference fringe, analyzing the experiment result, detailing its principle and experiment steps, then I can get some data to deal with the data. The data copes the theory perfectly. At last, I propose some advices to improve this experiment. Key word ：Optical fiber Optical fiber temperature sensor Interference principle interference optical fiber temperature sensor. 1. 引言 温度是度量物理冷热程度的物理量，许多物理现象和化学现象都是在一定的温度下进行的。温度是作为衡量客观物质世界运动及其存在状态的一个重要物理量，温度信息的获得，可以使人们能够更好地掌握客观世界的内在规律。随着科学技术的发展，各个领域对测温元件的性能和效率提出了越来越高的要求，特别是工业、医学、电力等领域，在有强电磁干扰或易燃易爆的场合下，传统温度传感器便受到很大的限制。 光纤传感器是上世纪70年代中期发展起来的一种新型的传感器，是光纤和光纤通信技术发展的产物。由于光纤具有体积小、重量轻、电绝缘性好、柔性弯曲、耐腐蚀、灵敏度高等特点，能完成传统的传感器很难完成或者不能完成的任务。光纤传感技术用于温度测量，除了具有以上特点外，与传统的温度测量仪器相比，还具有响应快、频带宽、防爆、抗电磁干扰等优点，因此，光纤温度传感器是光纤传感器发展的一个
东北石油大学 课程设计 201?年? 月??
任务书 课程传感器课程设计 题目光纤温度传感器的设计 专业姓名学号 主要内容： 本次传感器课程设计拟设计一个光纤温度传感器系统。整个系统包括对温度进行采集的光纤温度传感器，将光信号转换成电信号的转换电路，以及电信号最终送至由52单片机为主体构成的信号处理部分。最终根据程序设定的要求，通过本次设计的系统完成相应操作。 基本要求： 1、光纤温度传感器能准确测量温度，尽量减少信号延迟； 2、转换电路中的光敏电阻能准确将光信号转换为电信号； 3、成功搭建单片机最小系统，完成对信号的控制。 主要参考资料： [1] 刘国钧，陈绍业，王凤翥.图书馆目录[M].北京：高等教育出版社， 1957.15-18. [2] 刘润华，刘立山.模拟电子技术[J].自动化仪表.2005(6):21-23. [3] 宋文绪,杨帆.传感器与检测技术[M]．高等教育出版社.2007.29-31 [4] 刘瑞复，史锦彭j．光纤传感器及其应用[M].北京:机械工业出版社， 1997.69-87 完成期限 指导教师 专业负责人 2012年6 月25 日
摘要 光纤温度传感器采用一种和光纤折射率相匹配的高分子温敏材料涂覆在二根熔接在一起的光纤外面。本设计完成的是遮光式光纤温度计的设计。传感器以光纤为传输手段，以光作为信号载体，抗干扰能力强，测量结果稳定可靠。当温度升高时，双金属片的变形量增大，带动遮光板在垂直方向产生位移从而使输出光强发生变化，则出射光强将随温度的变化而变化。这种形式的光纤温度计检测精度约为0.5℃。它的缺点是输出光强受壳体振动的影响，且回应时间较长，一般需几分钟。 关键字：光纤；传感器；光纤传感器；光纤温度传感器

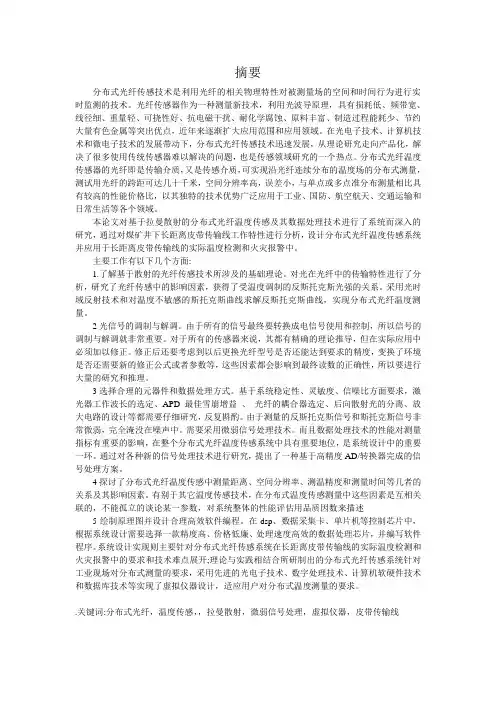

摘要 分布式光纤传感技术是利用光纤的相关物理特性对被测量场的空间和时间行为进行实时监测的技术。光纤传感器作为一种测量新技术，利用光波导原理，具有损耗低、频带宽、线径细、重量轻、可挠性好、抗电磁干扰、耐化学腐蚀、原料丰富、制造过程能耗少、节约大量有色金属等突出优点，近年来逐渐扩大应用范围和应用领域。在光电子技术、计算机技术和微电子技术的发展带动下，分布式光纤传感技术迅速发展，从理论研究走向产品化，解决了很多使用传统传感器难以解决的问题，也是传感领域研究的一个热点。分布式光纤温度传感器的光纤即是传输介质，又是传感介质，可实现沿光纤连续分布的温度场的分布式测量，测试用光纤的跨距可达几十千米，空间分辨率高，误差小，与单点或多点准分布测量相比具有较高的性能价格比，以其独特的技术优势广泛应用于工业、国防、航空航天、交通运输和日常生活等各个领域。 本论文对基于拉曼散射的分布式光纤温度传感及其数据处理技术进行了系统而深入的研究，通过对煤矿井下长距离皮带传输线工作特性进行分析，设计分布式光纤温度传感系统并应用于长距离皮带传输线的实际温度检测和火灾报警中。 主要工作有以下几个方面: 1.了解基于散射的光纤传感技术所涉及的基础理论。对光在光纤中的传输特性进行了分析，研究了光纤传感中的影响因素，获得了受温度调制的反斯托克斯光强的关系。采用光时域反射技术和对温度不敏感的斯托克斯曲线求解反斯托克斯曲线，实现分布式光纤温度测量。 2光信号的调制与解调。由于所有的信号最终要转换成电信号使用和控制，所以信号的调制与解调就非常重要。对于所有的传感器来说，其都有精确的理论推导，但在实际应用中必须加以修正。修正后还要考虑到以后更换光纤型号是否还能达到要求的精度，变换了环境是否还需要新的修正公式或者参数等，这些因素都会影响到最终读数的正确性，所以要进行大量的研究和推理。 3选择合理的元器件和数据处理方式。基于系统稳定性、灵敏度、信噪比方面要求，激光器工作波长的选定、APD 最佳雪崩增益、光纤的耦合器选定、后向散射光的分离、放大电路的设计等都需要仔细研究，反复斟酌。由于测量的反斯托克斯信号和斯托克斯信号非常微弱，完全淹没在噪声中。需要采用微弱信号处理技术。而且数据处理技术的性能对测量指标有重要的影响，在整个分布式光纤温度传感系统中具有重要地位，是系统设计中的重要一环。通过对各种新的信号处理技术进行研究，提出了一种基于高精度AD/转换器完成的信号处理方案。 4探讨了分布式光纤温度传感中测量距离、空间分辨率、测温精度和测量时间等几者的关系及其影响因素。有别于其它温度传感技术，在分布式温度传感测量中这些因素是互相关联的，不能孤立的谈论某一参数，对系统整体的性能评估用品质因数来描述5绘制原理图并设计合理高效软件编程。在dsp、数据采集卡、单片机等控制芯片中，根据系统设计需要选择一款精度高、价格低廉、处理速度高效的数据处理芯片，并编写软件程序。系统设计实现则主要针对分布式光纤传感系统在长距离皮带传输线的实际温度检测和火灾报警中的要求和技术难点展开;理论与实践相结合所研制出的分布式光纤传感系统针对工业现场对分布式测量的要求，采用先进的光电子技术、数字处理技术、计算机软硬件技术和数据库技术等实现了虚拟仪器设计，适应用户对分布式温度测量的要求。 .关键词:分布式光纤，温度传感，，拉曼散射，微弱信号处理，虚拟仪器，皮带传输线
