触摸开关的设计
摘要
市场经济的发展，人们对开关的需求越来越高，开关的种类也因此越来越齐全。声控开关、机械开关、光控开关等产品逐步进入生活中。触摸开关是一种新型的电子节能开关，可广泛应用于多层住宅和办公室外的走廊、门厅、楼梯间、电梯间、过道等公共场所，也可以在家庭安装。本次设计利用模拟电路和数字电路，以直流稳压电源电路、NE555单稳态电路、JK触发器电路和继电器控制电路为核心设计触摸开关。需要开关灯时，手指触摸开关感应区，电灯自动点亮，输出一毫秒脉冲，触发器翻转，电灯自动亮和灭。该操作简单，使用节能，又没有声控开关有声音就亮的弊端。本设计中电路部分主要由NE555定时器，直流稳压电路和继电器控制电路组成。具备以下功能特点：节约电能，无污染，安全可靠。
关键词：触摸；脉冲；感应
ABSTRACT
The development of market economy, people to switch the demand is higher and higher, the types and therefore less switch is complete. Sonic switch, mechanical switch, optical switch etc. Product has gradually taken into life.
Touch switch is a new type of electronic energy saving switch, can be widely used in multi-storey residential and office corridors outside, vestibular, stair, elevator, corridor in public places, also can be in home installation. This design using analog and digital circuit, in order to direct current voltage-stabilized source circuit, NE555 single state circuit, JK flip-flop circuit delay touch switch and relay control circuit is designed.Need to be open to turn off the lights, finger touch switch induction area, the light automatic light up, a millisecond pulse output, the trigger, the lights on and off automatically.The operation is simple, the use of energy saving, and no voice control switch the disadvantages of a voice to shine.Mainly by NE555 timer, dc voltage regulator circuit and relay control circuit.Has the following functions: managing electric energy, no pollution, safe and reliable.
Keywords: touch; pulse; induction
目录
引言 (5)
1 设计思路与方框 (6)
1.1 设计思路 (6)
1.2 方案设计 (6)
2 系统组成与工作原理 (7)
2.1 系统组成的总原理图 (7)
2.2 系统的工作原理 (7)
3 元件选择 (8)
4 单元电路设计 (9)
4.1 电源电路 (9)
4.1.1 整流电路 (9)
4.1.2 滤波电路 (11)
4.1.3 稳压电路 (12)
4.2 指示灯 (13)
4.3 单稳态触发器电路 (13)
4.4 74LS112触发器电路 (14)
4.5 继电器驱动电路 (14)
5 PCB板电路制作 (15)
6 仿真测试 (17)
7 产品制作安装与调试 (20)
7.1 产品制作设计 (20)
7.1.1 元件布局规则 (20)
7.1.2 元件布线规则 (21)
7.2元器件检测 (21)
7.3 原件安装与硬件调试 (23)
7.3.1 原件安装 (23)
7.3.2 硬件调试 (23)
8 总结 (25)
致谢 (26)
参考文献 (27)
附录 (28)
附一 PCB图 (28)
引言
照明开关电子化进程是从公共照明的节电控制开始。适宜于门厅、楼梯和楼道中使用的触摸式、感应式、红外线式和声光控式延时自熄开关，使公共照明基本实现了“人来灯亮、人离灯熄”的自动控制，明显改善了楼房的公共照明效果，还能大幅度节省公共照明用电，照明灯的实际使用寿命也明显延长。这类开关是受到欢迎和推广的。与公共照明开关相比，室内用电子式开关的技术难度较大。研制确有实用价值的电子式室内照明开关市场潜力可能更大。
触摸开关是一种节能的开关控制器。轻触开关比较适合楼梯走廊和室内等处的灯光照明控制开关，轻触开关只需轻触以下开关就可控制灯的关和开，这样可以起到节能的作用，所以在楼梯和走廊处用的比较多；触摸开关现在也比较普遍，而且使灯光的控制更加方便，触摸开关的发展方向主要是向智能化方向发展。
1 设计思路与方框
1.1 设计思路
随着社会的进步，人类生活水平的不断提高，各种电子开关出现，为了设计一款方便使用，简单可靠的的单键触摸开关，我特意选择了触摸开关作为我的课程设计课题。
触摸开关由电源电路，单稳态触发器电路，JK触发器电路和继电器驱动电路组成。首先人触摸金属片，接着产生一个干扰脉冲信号，输入555芯片构成的单稳态触发器处理,然后由74LS112翻转，是否输出高电平导通三极管，使灯泡或其他设备工作。
1.2 方案设计
方案设计
图1-2 方案图
此方案设计是首先触摸信号输入，给单稳态触发器，就得到1ms脉冲输出，然后得到一个下降沿脉冲给JK触发器，触发器翻转，生成高电平，驱动三极管VT，接着继电器线圈通电，常开触点闭合，照明灯亮。再摸一次，单稳态触发器又得到1ms脉冲输出，并且把得到的的下降沿脉冲给JK触发器，触发器再次翻转，原来的高电平变成低电平，三极管截止，继电器线圈失电，常开触点断开，灯灭。
单稳态触发器、JK触发器、三极管和继电器都要接控制电源。
2 系统组成与工作原理
2.1 系统组成的总原理图
图2-1 原理图
2.2 系统的工作原理
每触摸一下金属片M,获得一个尖峰脉冲，就得到一个下降沿，经过JK
触发器的翻转，M
得到一个高电平，三极管导通，线圈得电，开关闭合，灯亮。再摸一下金属片M,获得一个尖峰脉冲，又得到一个下降沿，经过JK触发器的翻转，原来的高电平变成低电平，三极管截止，线圈失电，开关断开，灯灭。
220V交流电经过C1电容分压，然后经过D1、D2、D3、D4构成的全波整流电路，输出约12的电压，加在滤波电容C2上，进行滤波，经过R1到9V稳压二极管，把大于9V 的电压稳定在9V，再经过C3滤除高频率杂波，然后进入三端稳压管W7805,输出稳定的正5V电压，再经C4进一步滤除杂波，给555芯片构成的单稳态触发器和74LS112JK触发器提供稳定的电源。这就是电源模块电路，当这个电路没有故障时，经R2限流分压，电流流过发光二极管D6，此时D6点亮；若该电路出现故障，作为电源指示灯的发光二极管不亮，表明没有电压输出。
人体是带静电的，当人体触碰金属片M，C5电容值受到干扰，干扰瞬间有个低电平脉冲，使由555芯片构成的单稳态触发器翻转输出高电平，此时触发器进入暂态，然后使555芯片内部的三极管导通，使与芯片第7脚相连的电容C6开始放电，使该脚电位拉低，第六脚电位也随之被拉低，芯片里的三极管突然截止，然后电流通过R6开始向C6充电，充电的时间约等于1.1倍R6乘以C6，在这里充电时间约为1毫秒，C6充满电时第6脚电位升高，单稳态触发器输出翻转，这个时候得到一个下降沿脉冲，这个脉冲进过限流电阻R4传到74LS112的一个JK触发器，2CP时钟信号端,由于该触发器第11脚2J和第12脚K端接高电平，该触发器为T’’触发器，它只具有翻转功能。为了提高稳定性，第10脚2SD和第15脚2RD接高电平强制置1，使T’触发器具有可靠的翻转功能。当2CP时钟信号端,得到一个下降沿信号，JK触发器2Q输出端信号翻转，由R5限流降压后输入到三极管导通或截止，图中的K1继电器的线圈得电或者失电。当线圈得电，常开触点闭合；当线圈失电，常开触点断开，从而使接在220V的交流电灯泡发光或者熄灭。
3 元件选择
（1）Q1选用9013型等硅NPN小功率三极管，要求β≥150。
（2）整流桥D1、D2、D3、D4选用IN4007型等硅整流二极管。
（3）D5最好选用9V、1W稳压二极管。
（4）R1用金属电阻500欧；R2-R4为1000欧碳膜电阻，R5为500欧碳膜电阻。
（5）C5为触摸时安全隔离电容，以确保使用者的安全。C1为分压电容。C2、C6为电解电容，耐压值均为16V；电容值均为220微法；C3、C4为104瓷片电容，C7为103瓷片电容。C1用耐压400～600V的聚丙烯电容器，如CBB-400V、CBB-600V型等；
（6）M可用面积为15mm×15mm左右的镀锡铁皮。
元器件清单如下表所示：
表3-1 元器件清单
4 单元电路设计
4.1 电源电路
此电源电路由整流二极管、分压电容、电解电容、稳压二极管、三端稳压器、瓷片电容、电阻等组成，主要作用是给555芯片构成的单稳态触发器、74LS112JK触发器、继电器提供稳定的电源。
图 4-1 电源电路
4.1.1 整流电路
整流二极管;它是一种具有单向传导电流的电子器件。在半导体二极管内部有一个PN 结两个引线端子，这种电子器件按照外加电压的方向，具备单向电流的转导性。一般来讲，二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。在其界面的两侧形成空
间电荷层，构成自建电场。当外加电压等于零时，由于p-n 结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态，这就是常态下的二极管特性。
外加正向电压时，在正向特性的起始部分，正向电压很小，不足以克服PN结内电场的阻挡作用，正向电流几乎为零，这一段称为死区。这个不能使二极管导通的正向电压称为死区电压。当正向电压大于死区电压以后，PN结内电场被克服，二极管导通，电流随电压增大而迅速上升。在正常使用的电流范围内，导通时二极管的端电压几乎维持不变，这个电压称为二极管的正向电压。
反向性
外加反向电压不超过一定范围时，通过二极管的电流是少数载流子漂移运动所形成反向电流，由于反向电流很小，二极管处于截止状态。这个反向电流又称为反向饱和电流或漏电流，二极管的反向饱和电流受温度影响很大。
击穿
外加反向电压超过某一数值时，反向电流会突然增大，这种现象称为电击穿。引起电击穿的临界电压称为二极管反向击穿电压。电击穿时二极管失去单向导电性。如果二极管没有因电击穿而引起过热，则单向导电性不一定会被永久破坏，在撤除外加电压后，其性能仍可恢复，否则二极管就损坏了。因而使用时应避免二极管外加的反向电压过高。
二极管是一种具有单向导电的二端器件，有电子二极管和晶体二极管之分，电子二极管现已很少见到，比较常见和常用的多是晶体二极管。二极管的单向导电特性，几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。
总而言之，整流二极管具有单向导电性，反向击穿电压高，工作过程中不被击穿，正向压降低，适用于整流电路。
本设计电路中采用四个IN4007二极管，互相接成桥式结构。利用二极管的电流导向作用，在交流输入电压U的正半周内，二极管D1、D3导通，D2、D4截止，在负载RL上得到上正下负的输出电压；在负半周内，正好相反，D1、D3截止，D2、D4导通，流过负载RL的电流方向与正半周一致。因此，利用四个二极管，使得在交流电源的正、负半周内，整流电路的负载上都有方向不变的脉动直流电压和电流。
图 4-1.1 整流电路
整流之后得到电压电流如下波形:
图 4-1.2 整流后的电压电流波形图
4.1.2 滤波电路
利用储能元件电容器C两端的电压不能突变的性质，把电容C与整流电路的负载R并联或串联，就可以将整流电路输出中的交流成分大部分加以滤除，从而得到比较平滑的直流电。
图 4-1.2 滤波电路
4.1.3 稳压电路
稳压二极管是一个特殊的面接触型的半导体硅二极管，其V-A特性曲线与普通二极管相似，但反向击穿曲线比较陡。稳压二极管工作于反向击穿区，由于它在电路中与适当电阴配合后能起到稳定电压的作用，故称为稳压管。稳压管反向电压在一定范围内变化时，反向电流很小。当反向电压增高到击穿电压时，反向电流突然增大，稳压管从而反向击穿，电流虽然在很大范围内变化，但稳压管两端的电压的变化却相当小，利用这一特性，因此稳压管在电路到起到了稳压的作用。
稳压管与其普通二极管不同之处在于反向击穿是可逆性的。当去掉反向电压稳压管又恢复正常，但如果反向电流超过允许范围，二极管将会发热击穿，所以，与其配合的电阻往往起到限流的作用。
三端稳压器是一种集成稳压电路，具有体积小，重量轻，安装调试方便，可靠性高等优点，由采样电路、基准电压、比较放大器、调整管部分组成，而且还含有过流保护、过热保护等附加保护电路。它有输入、输出、公共（地）三个引出端
下面这个图具体是这样实现功能的：由R1来的9V电压经过稳压二极管，把大于9V的电压稳定在9V，再经过C3滤除高频率杂波，然后进入三端稳压管W7805,输出稳定的正5V 电压，再经C4进一步滤除杂波，给555芯片构成的单稳态触发器和74LS112JK触发器提供稳定的电源。
图4-1.3 稳压电路图
当电网电压或负载电流发生变化时，滤波电路输出的直流电压的幅值也将变化。因此，稳压电路的作用是将使整流滤波后的直流电压基本上不随交流电网电压或负载的变化而变化。
4.2 指示灯
电源电路输出5V电压，加在电源指示灯电路上，经过电阻R2分压限流后，流经发光二极管D6，指示灯亮，表明电源电路正常。灯应该叫发光二极管LED,并指出颜色
图4-2 指示灯电路
4.3 单稳态触发器电路
NE555构成脉冲启动型单稳态触发器，它的2脚用做触发端，低电平触发有效，R6、C6决定输出脉冲宽度，当电路受触发后，3脚输出高电平，延时一个脉宽后恢复低电平。集成电路是—块触发器，形成一个单稳态电路。单稳态电路的作用是对触摸信号进行脉冲展宽整形，保证每次触摸动作都可靠。M是触摸电极片，手指摸一下M，人体泄漏的交流电在c5上的压降，3脚输出一个脉冲，进入JK触发器。单稳态电路翻转进入暂态，其输出端Q即1脚由原来的低电平跳变为高电平，此高电平经R6向c6充电，使4脚即R端电位上升，当上升到复位电平时，单稳态电路复位，1脚恢复低电平。所以每触摸一次电极片M，3脚就输出一个固定宽度的正脉冲。
图 4.3 555芯片电路
4.4 74LS112触发器电路
74LS112电路从单稳态触发器获得下降沿脉冲信号，就翻转一次，变成高电平，三极Q1导通，灯H亮，再获得一次下降沿脉冲信号，又翻转一次，变成低电平三极管Q1截止，灯H灭。应该强调JK触发器的接法属于T一撇触发器，他的逻辑功能表 74LS112双J-K触发器的逻辑符号和J-K触发器引脚功能分别如图4-4.1,图4-4.2所示：
图4-4.1 双J-K触发器逻辑符号图4-4.2J-K触发器引脚功能
图 4-4.3 74LS112 电路图
4.5 继电器驱动电路
该电路为触摸开关的驱动电路由一个电阻R5及一个三极管和一个继电器组成。当74LS112翻转输出高电平能驱动三极管导通以驱动继电器线圈得电，常开触点吸合，这样就可以使灯泡或其他电器设备正常工作了。
图4-5 继电器驱动电路图
（1）电磁继电器的工作原理和特性
电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。这样吸合、释放，从而达到了在电路中的导通、切断的目的。
（2）三极管特性
三极管工作在饱和导通状态（发射结和集电结都是正偏置)时，其c-e极间电压很小，比PN结的导通电压还要低(硅管在0.5V以下），c-e极间相当于“短路”，即呈“开”的状态。
三极管在截止状态(发射结、集电结都是反偏置)时，其c-e极间的电流极小(硅管基本上量不到)，相当于“断开(‘关’)”的状态。
5 PCB板电路制作
在已经完成的原理图里，进行ERC电器规则检查，然后从PCB封装库里找出所用原件的封装名称，填写在每个元件属性的Footprint选项里，如果没有具体封装，可以自己新建一个PCB元件进行编辑。
新建PCB原理图后，在Design里，导入Netlist网络表，在保证所有封装正确的情况下，生成如图PCB初始图。
第二步是对元件的布局进行调整，可以利用软件本身自带的自动布局进行排布，也可
以手动进行排版。
第三步是布局完成后，接下来是对元件的连线，连线前可对PCB板层进行设置，在界面中右击“规则”选项，单击Routing Layers项，选择单层布线、双层布线或者更多，Protel中最多可设置为32层布线，在这个设计中，禁止了顶层布线，只留出了底层供布线使用。最后对已布局好的元件布线，得到图如下:
图 5 .1 PCB图
做完PCB图之后，利用软件生成PCB背面组线图，图如下：
图5.2 PCB背面组线图
用软件生成的3D图如下：
图5.3 PCB正面图
用软件生成打印图，然后将这个图打印在纸上，把它剪成合适的尺寸，然后裁出一块相应大小的电路板，把打印好的图纸放到电路板上，对齐，压好，用电熨斗打印纸上的图案转印到覆铜板上，待冷却后把图纸轻轻撕开，这时候转印纸上的图案完全转移到了覆铜板上。此时图上的图案也如下图所示。把这块覆铜板已备好的腐蚀液里腐蚀，这时候就能腐蚀成一块电路板，但是这块电路板还没有打孔，需要拿去打孔工作。打孔的时候要用钻孔机来钻孔，钻孔的大小应该容得下元件引脚。此时，电路板生成。
图5.4 转印图
6 仿真测试
6.1 系统电路仿真
触摸延时开关电路的仿真测试，是基于Multisim环境下进行仿真（元件选取如附录所示），对系统做软件仿真可以进一步加深对系统功能的认识。以下主要对系统电路，以及输入信号、变压、整流、滤波、稳压电路仿真。
各功能电路仿真测试，图5-2.1为输入信号仿真波形，输入信号为完整的正弦波。经过变压、整流、滤波、稳压后，波形依次如图6-1.1、6-1.2、6-1.3、6-1.4、6-1.5所示
图6-1.1 输入电压仿真波形
图6-1.2 变压电路仿真波形
图6-1.3 整流电路仿真波形
图6-1.4 滤波电路仿真波形
图6-1.5 稳压电路仿真波形
7 产品制作安装与调试
7.1 产品制作设计
7.1.1 元件布局规则
(1) 按电路模块进行布局，实现同一功能的相关电路称为模块，电路模块中的元件应采用就近集中原则，同时数字电路和模拟电路分开。
(2) 定位孔、标准孔等非安装孔周围 1.27mm内不得贴装元件，螺钉等安装孔周围
3.5mm内不得贴原器件。
(3) 卧装电阻、电感、电解电容等元件的下方避免布过孔，以免波峰焊后过孔与元件体短路。
(4) 元器件的外侧距板边的距离为5mm。
(5) 贴装元件焊盘的外侧与相邻插装元件的外侧距离大于2mm。
(6) 金属壳体元件与金属件不能与其他壳体相碰，不能紧贴印制线、焊盘，其间距应大于2mm；定位孔、紧固件安装孔、椭圆孔及板中其他方孔外侧距板边的尺寸应大于3mm。
(7) 发热元件不能紧邻导线和热敏元件；高热器件要均匀分布。
(8) 电源插座要尽量布置在印制板的四周，电源插座与其相连的汇流条接线端应布置在同侧。
(9) 所有IC元件单边对齐，有极性元件极性标示明确，同一印制板上极性标示不得多于两个，出现两个方向时，两个方向互相垂直。
毕业论文（设计） 题目开关电源设计 英文题目switch source design
毕业设计（论文）原创性声明和使用授权说明 原创性声明 本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。尽我所知，除文中特别加以标注和致谢的地方外，不包含其他人或组织已经发表或公布过的研究成果，也不包含我为获得及其它教育机构的学位或学历而使用过的材料。对本研究提供过帮助和做出过贡献的个人或集体，均已在文中作了明确的说明并表示了谢意。 作者签名：日期： 指导教师签名：日期： 使用授权说明 本人完全了解大学关于收集、保存、使用毕业设计（论文）的规定，即：按照学校要求提交毕业设计（论文）的印刷本和电子版本；学校有权保存毕业设计（论文）的印刷本和电子版，并提供目录检索与阅览服务；学校可以采用影印、缩印、数字化或其它复制手段保存论文；在不以赢利为目的前提下，学校可以公布论文的部分或全部内容。 作者签名：日期：
学位论文原创性声明 本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。对本文的研究做出重要贡献的个人和集体，均已在文中以明确方式标明。本人完全意识到本声明的法律后果由本人承担。 作者签名：日期：年月日 学位论文版权使用授权书 本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。 涉密论文按学校规定处理。 作者签名：日期：年月日 导师签名：日期：年月日
目录 一、设计要求 (2) 二、设计目的 (2) 1.熟悉晶闸管的开关作用 (2) 2.掌握桥式整流电路原理 (6) 3.掌握三极管的开关作用 (8) 4.掌握稳压管的作用 (9) 三、设计的具体实现 (10) 1.系统概述 (10) 2.单元电路设计 (11) 3.仿真测试 (13) 四、结论与展望 (16) 五、心得体会及建议 (16) 六、附录 (17) 七、参考文献 (18)
楼道触摸延时开关设计报告 一、设计要求 1.设计一楼道触摸延时开关，其功能是当人用手触摸开关时，照明灯点亮，并延续一段时间后自动熄灭。 2.开关的延时时间约1分钟左右。 二、设计目的 1.熟悉晶闸管的开关作用 (1).晶闸管的开关作用 晶闸管是一种开关组件，广泛的应用在各种电路，以及电子设备中。典型的小电流控制大电流的组件，通过一个电流很小的脉冲触发，当晶闸管处于导通状态时它的电阻变得很小相当于一跟导线。 (2).晶闸管的结构和工作原理 晶闸管是四层三端器件，它有J 1、J 2 、J 3 三个PN结,可以把它 中间的NP分成两部分，构成一个PNP型三极管和一个NPN型三极管的复合管。如图图2-1.1所示： 图2-1.1等效图
图2-1.2 器件符号 当晶闸管承受正向阳极电压时，为使晶闸管导通，必须使承受反向电压的PN 结J 2失去阻挡作用。每个晶体管的集电极电流同 时就是另一个晶体管的基极电流。因此是两个互相复合的晶体管电路，当有足够的门极电流Ig 流入时，就会形成强烈的正反馈，造成两晶体管饱和导通。 设PNP 管和NPN 管的集电极电流分别为I C1和I C2，发射极电 流相应为Ia 和I k ，电流放大系数相应为α1=I C1/Ia 和α2=I C2/I k ，设流过J 2结的反相漏电流为I CO ，晶闸管的阳极电流等于两管的集 电极电流和漏电流的总和： CO k CO C C +I I Ia+α =α+I +I =I I 2121а (1) 若门极电流为Ig ，则晶闸管阴极电流为： g a k I I I += 得出晶闸管阳极电流为： )(121ααа+-+=g co I I I (2) 硅PNP 管和硅NPN 管相应的电流放大系数α1和α2随其发射
课程设计说明书 课程设计名称：数字电路课程设计 课程设计题目：数字式定时开关 学院名称：信息工程学院 专业：电子信息科学与技术班级： 090431 学号： 09043128 姓名：徐飞云 评分：教师：杨素华 20 11 年 9 月 12 日
数字电路课程设计任务书 20 11 －20 12 学年第 1 学期第 1 周－ 2 周
摘要 本次课设是设计一个定时开关，通过拨码开关预置一个时间，通过计数器倒计时方式进行计数，当到达某一个时间时，发出一个信号，进而来控制电器的工作。我们此次的实验是当倒计时到0是，一直停留在在0，并且不断发出蜂鸣警报。 由555组成秒脉冲发生器，由74LS192构成一个倒计时的计时器，由一个共阴LED显示当前的时间，由一个拨码开关（如下图）预设时间，由蜂鸣器组成报警电路，当计数为零时，蜂鸣器发出报警声音。 设计电路由这几个功能模块组成，在这个设计思想的指导下，运用所学的数字电路的知识，并查阅相关的资料，逐渐解决了了实践中出现的各种问题，达到了设计要求，实现了功能。 课程设计实践促进了对数字电路知识的理解，锻炼了动手能力和独立思考能力，促进了专业知识的学习。 关键词：秒脉冲发生器、定时器、BCD码、译码显示、报警电路 目录
前言 (5) 第一章设计内容及要求 (2) 第二章系统设计方案选择 (3) 第三章系统组成及工作原理 (4) 3.1 系统的组成 (4) 3.2 工作原理 (4) 第四章单元电路设计、参数计算、器件选择 (5) 4.1 控制电路 (5) 4.2 秒脉冲发生电路 (5) 4.3、计数器 (6) 4.4、译码显示电路 (7) 4.5 报警电路 (9) 第五章实验、调试及测试结果与分析 (10) 结论 (11) 参考文献 (12) 附录一电路原理图 (13) 附录二元器件清单 (14) 附录三实物图 (15)
触摸开关的设计
摘要 市场经济的发展，人们对开关的需求越来越高，开关的种类也因此越来越齐全。声控开关、机械开关、光控开关等产品逐步进入生活中。触摸开关是一种新型的电子节能开关，可广泛应用于多层住宅和办公室外的走廊、门厅、楼梯间、电梯间、过道等公共场所，也可以在家庭安装。本次设计利用模拟电路和数字电路，以直流稳压电源电路、NE555单稳态电路、JK触发器电路和继电器控制电路为核心设计触摸开关。需要开关灯时，手指触摸开关感应区，电灯自动点亮，输出一毫秒脉冲，触发器翻转，电灯自动亮和灭。该操作简单，使用节能，又没有声控开关有声音就亮的弊端。本设计中电路部分主要由NE555定时器，直流稳压电路和继电器控制电路组成。具备以下功能特点：节约电能，无污染，安全可靠。 关键词：触摸；脉冲；感应 ABSTRACT
The development of market economy, people to switch the demand is higher and higher, the types and therefore less switch is complete. Sonic switch, mechanical switch, optical switch etc. Product has gradually taken into life. Touch switch is a new type of electronic energy saving switch, can be widely used in multi-storey residential and office corridors outside, vestibular, stair, elevator, corridor in public places, also can be in home installation. This design using analog and digital circuit, in order to direct current voltage-stabilized source circuit, NE555 single state circuit, JK flip-flop circuit delay touch switch and relay control circuit is designed.Need to be open to turn off the lights, finger touch switch induction area, the light automatic light up, a millisecond pulse output, the trigger, the lights on and off automatically.The operation is simple, the use of energy saving, and no voice control switch the disadvantages of a voice to shine.Mainly by NE555 timer, dc voltage regulator circuit and relay control circuit.Has the following functions: managing electric energy, no pollution, safe and reliable. Keywords: touch; pulse; induction
UC3842开关电源毕业论文 目录 第一章开关电源概述 第一节开关电源的产生与发展 第二节隔离式高频开关电源 第三节开关电源所用的术语 第二章输入电路 第一节电压倍压整流技术 第二节输入保护器件 第三节输入阳间电压保护 第三章隔离单端反激式变换器电路 第一节单端反激式变换器电路中的开关晶体管 第二节单端反激式变换器电路中的变压器绕组 第四章 UC3842的原理及技术参数 第一节原理与特点 第二节工作描述 第三节技术参数 第五章 UC3842常用的电压反馈电路的选用 第一节概述 第二节 UC3842常用的电压反馈电路 2.1 输出电压直接分压作为误差放大器的输入 2.2 辅助电源输出电压分压作为误差放大器的输入 2.3 采用线性光偶改变误差放大器的输入误差电压 2.4 结语 第六章UC3842在开关电源电路的应用 第一节UC3842 组成的开关电源电路 1.1 启动过程 1.2 稳压过程 1.3 过流保护原理 1.4 过压保护原理 1.5 开关管保护电路 1.6 设计中的注意事项 第二节显示器开关电源电路 2.1 特点 2.2 采用开关稳压电源激励行输出的优缺点如下： 2.3 UC3842在显示器电路的应用 第七章电源市场的概况
第一节直流稳压电源(出口)购市场概况 第二节开关电源的市场概况 参考文献 开关电源概述 第一节开关电源的产生与发展 随着大规模和超大规模集成电路的快速发展，特别是微处理器和半导体存储器的开发利用，孕育了电子系统的新一代产品。显然，那种体积大而笨重的使用工频变压器的线性调节稳压电源已经过时。取而代之的是小型化、重量轻、效率高的隔离式开关电源。 隔离式开关电源的核心是一种高频电源变换电路。它使交流电源高效率地产生一路或多路经调整的稳定直流电压。 早在70年代，随着电子技术的不断发展，集成化的开关电源就已被广泛地应用于电子计算机、彩色电视机、卫星通信设备、程控交换机、精密仪表等电子设备。这是由于开关电源能够满足现代电子设备对多种电压和电流的需求。 随着半导体技术的高度发展，高反压快速开关晶体管使无工频变压器的开关电源迅速实用化。而半导体集成电路技术的迅速发展又为开关电源控制电路的集成化奠定了基础，适应各类开关电源控制要求的集成开关稳压器应运而生，其功能不断完善，集成化水平也不断提高，外接元件越来越少，使得开关电源的设计、生产和调整工作日益简化，成本也不断下降。目前己形成了各类功能完善的集成开关稳压器系列。近年来高反压Mos大功率管的迅速发展，又将开关电源的工作频率从20kHz提高到150一200kHz，其结果是使整个开关电源的体积更小，重量更轻，效率更高。开关电源的性能价格比达到了前所未有的水平，使它在与线性电源的竞争中具有先导之势。当然开关电源能被工业所接受，首先是它在体积、重量和效率上的优势。在70年代后期，功率在100w以上的开关电源是有竞争力的。到1980年，功率在50w以上就具有竞争力了。随着开关电源性能的改善，到80年代后期，电子设备的消耗功率在20w以上，就要考虑使用开关电源了。过去，开关电源在小功率范围内成本较高，但进入90年代后，其成本下降非常显著‘当然这包括了功率元件，控制元件和磁性元件成本的大幅度下降。此外，能源成本的提高也是促进开关电源发展的因素之一* 第二节隔离式高频开关电源 隔离式开关电源的变换器具有多种形式。主要分为半桥式、全桥式、推挽式、单端反激式、单端正激式等等。在设计电源时，设计者采取那种变换器电路形式，主要根据成本、要达到的性能指标等因素来决定。各种形式的电源电路的基本功能块是相同的，只是完成这些功能的技术手段有所不同。隔离式高频开关电源电路的共同特点就是具有高频变压器，直流稳压是从变压器次级绕组约脉冲电压整流滤波而来。开关电源的基本功能方框如图1—1所示。 在图1—l中，交流线路电压无论是来自电网的，还是经过变压器降压的．首先要经过整流、滤波电路变成含有””定脉动电压成分的直流电压，然后进入高频变换部分。高频变换部分的核心是有一个高频功率开关元件，比如开关晶体管、场效应管(MOsFE丁)等元件，高频变换部分产生高频(20kHz以上)高压方波，所
触摸延时开关设计 2014年5月21日
一、设计介绍 楼道触摸延时开关是一种简单、安全、新型的电子节能开关。可广范应用于多层住宅和办公楼室外的走廊、门厅、楼梯间、电梯间、过道等公共场所，也可以在家庭安装。本次设计利用模拟电路与数字电路，以直流稳压电源电路、NE555单稳态电路、和继电器控制电路为核心设计触摸延时开关。需要开灯时，手指触摸开关感应区，电灯自动点亮，延时约一分钟，电灯自动熄灭。设计表明这种开关制作简单，安全节能。 二、设计原理 设计电路如下：
三、单元电路设计及相关参数计算 1、照明灯电路： 照明电路采用100V交流输出，将功率为100W的灯泡之串联。 2、电源电路
电源电路如下： 电子系统的正常运行离不开稳定的电源，多数电路的直流电源是由电网的交流电转换来的。常用小功率直流稳压电源系统由电源变压器、整流电路、滤波电路、稳压电路四部分组成如上图所示整流电路。 本设计采用12V电压为电路供电，为得到12V直流电源，将220V频率为50Hz的交流电输入变压器（变比为11:1），经过整流桥整流得到直流电，通过电阻R1限流及稳压二极管将输出电压维持在12V，为其他电路提供稳定的工作电压。变压器副边输出电压脉冲系数大故应将直流电通过电容滤波。理想情况下交流分量可通过电容C3全部滤除，使输出电压仅为直流电压，一般取RC>(3- 5)T/2 其中T为电源交流电压的周期。要得到稳定的直流电滤波后通过电阻R4限流再经稳压二极管1N963，使输出电压稳定为12V。稳压二极管参数如下表所示
参数计算： 取变压器变比为11：1进行计算 变压器副边电压 U2=220/11=22V 交流电通入整流电路，经过全波整流的电压平均值 020.919.8U U V == 因稳压二极管最大工作电流为40mA,计算电阻4R ： 04/40I U R mA =< 得4R >495Ω，取4R =550Ω 3、延时电路
毕业综合实践 课题名称： 12V/5A开关电源设计 作者：学号： 09034224系别：电气电子工程系 专业：电子工程信息技术 指导老师：专业技术职务教授
毕业综合实践开题报告 姓名：学号： 09034224 专业：电子信息工程技术 课题名称： 12V/5A开关电源设计 指导教师： 2011 年 12 月 19 日
本课题意义及现状、需解决的问题和拟采用的解决方案 随着电子技术的高速发展、电子系统的应用领域越来越广泛，电子设备的种类也越来越多，电子设备与人们的工作、生活的关系日益紧密，任何电子设备都离不开可靠的电源，他们对电源的要求也越来越高。特别是随着小型电子设备的应用越来越广泛，也要求能够提供稳定的电源，以满足小型电子设备的用电需要。现状：电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。 本设计基于这个思想，设计、制作了一个开关稳压电源，输入交流电220V，输出12V/5A的直流稳压电源，具有过电流、过电压、短路保护。 本电路采用自激式震荡电路（RCC），它是经济开关电源、安装方便、调试简单，元器件少。这个电路的功能适用于手机充电器和一些仪表电源是很实用的一个电路。 指导教师意见： 指导教师： 年月日 专业教研室审查意见： 教研室负责人： 年月日
课题摘要 随着开关电源在计算机、通信、航空航天、仪器仪表及家用电器等方面的广泛应用, 人们对其需求量日益增长, 并且对电源的效率、体积、重量及可靠性等方面提出了更高的要求。开关电源以其效率高、体积小、重量轻等优势在很多方面逐步取代了效率低、又笨又重的线性电源。电力电子技术的发展，特别是大功率器件IGBT和MOSFET的迅速发展，将开关电源的工作频率提高到相当高的水平，使其具有高稳定性和高性价比等特性。开关电源技术的主要用途之一是为信息产业服务，信息技术的发展对电源技术又提出了更高的要求，从而促进了开关电源技术的发展。本次设计采用典型的正激式开关电源结构设计形式，以(RCC)作为控制核心器件，运用脉宽调制的基本原理，并采用辅助电源供电方式为其供电，有利于增大主电源的输出功率。采用场效应管作为开关器件，其导通和截止速度很快，导通损耗小，这就为开关电源的高效性提供保障。同时，电路中辅以过压过流保护电路，为系统的安全工作提供保障，本电路注意改善负载调整率,降低了电磁串扰，达到绿色环保的目的。输出电压可调，使其可适用于不同场合。 关键词高频变压器场效应管正激式变换器脉宽调制
双键触摸开关与单键触摸延迟开关电路制作 图1和图2是采用555时基电路制作的双键触摸开关与单键触摸延迟开关。图1中M1是“开”触摸片，当人手触碰时，人体感应的杂波信号加到时基电路的低电平触发端IC的②脚，电路置位，③脚输出高电平，继电器K得电吸合，其常开触点闭合，被控电器通电工作。M2为“关”触摸片，一旦触碰，人体感应的杂波信号加到555的阈值端IC⑥，电路复位，③脚输出低电平，继电器失电跳闸，被控电器停止工作。 图2是延迟开关电路，555集成块接成单稳态触发器，平时处于复位状态，继电器K 不动作。当M受到触摸时，电路被触发进人暂态，③脚输出高电平，继电器K吸合，被控电器工作。暂态时间t=1.1R2 X C4，暂态时间结束，电路翻转成稳态，继电器K释放，被控电器停止工作。 图3是一个电源电路采取特殊设计的用555时基电路制作而成的触摸开关，它对外仅两根引出线，因此可直接取代普通开关而不必更改电源布线。EL是不大于25W的白炽灯或交流接触器。虚线左部为普通照明线路，右部为触摸开关电路。IC处于复位状态时，③脚
输出低电平，晶闸管VS的门极通过电阻R3被钳位在低电平，故VS关断，EL不亮，此时5 55的工作电源由220V交流电经灯EL、二极管VD1～VD4整流、电阻R2限流、VD5稳压与IC1滤波获得约6V直流工作电压供电。当555时基电路②脚受触发处于置位时，IC③脚输出高电平，VS开通，EL点亮发光。VS开通后，555工作电源直接由灯EL、二极管VD1～VD4、晶闸管VS与稳压管VD5构成回路，C1两端仍能获得6V直流工作电压，只是此时电阻R2不起作用。 电路的右部时基电路部分与图1相同，如将图2左部电源按图3改动，也可以方便地制成一个对外只有两根引出线的触摸延迟开关。有一点需要特别注意的是本电路的负载能力是由VD1～VD4、VS及VD5共同决定的，其中薄弱环节是VD5，本电路VD5采用1W、6V的稳压管，其最大通态电流为0.16A，为确保电 路可靠工作，EL宜用不大于25W的白炽灯。 图4是用双D触发器制作的触摸开关。CD4013是双D触发器，分别接成一个单稳态电路和一个双稳态电路。单稳态电路的作用是对触摸信号进行脉冲展宽整形，保证每次触摸动作都可靠。双稳态电路用来驱动晶闸管VS。当人手摸一下M，人体泄漏的交流电在电阻R2上的压降，其正半周信号进入③脚CP1端，使单稳态电路翻转进入暂态．其输出端Q1即①脚跳变为高电平，此高电平经R3向C1充电，使④电位上升，当上升到复位电平时，单稳态电路复位，①脚恢复低电平。所以每触摸一次M，①脚就输出一个固定宽度的正脉冲。此正脉冲将直接加到11脚CP2端，使双稳态电路翻转一次，其输出端Q2即13脚电平就
太原理工大学课程设计任务书 指导教师签名：日期：
前言 随着电力电子技术的发展，开关电源的应用越来越广泛。反激式开关电源以其设计简单，体积小巧等优势，广泛应用于小功率场合。开关电源以其小型、轻量和高效率的特点，被广泛地应用于各种电气设备和系统中，其性能的优劣直接关系到整个系统功能的实现。开关稳压电源有多种类型，其中单端反激式开关电源由于具有线路简单，所需要的元器件少，能够提供多路隔离输出等优点而广泛应用于小功率电源领域。 本论文根据输入电压经EMI滤波设计整流桥，再与直流变压器开关管构成反激电路。通过输出反馈经UC3842控制占空比，从而使输出电压稳定。反激电路中开关管开通原边线圈储存能量，副边不导通。原边关断时，线圈储存的能量通过互感向负载提供能量。输出电压反馈由TL431和光耦构成，当输出稳定时，有一个稳定的电流；当输出电压增大时，TL431分流增加，发光二极管亮度改变，使三级管电流改变，致使开关管控制导通占空比改变，从而使输出电压减小。另外，芯片UC3842引脚接一电流反馈，通过控制分压值实现截流保护，防止输出过电流。 设计中，直流变压器的设计是重点，需要计算其原边电感，原副边匝数，铁芯的选择，根据这些参数构造电路图，计算各电容电阻值及二极管承受的反压，选择合适的型号。 论文先介绍了开关电源及反激式开关电源，然后介绍器件选型，再分部分介绍主电路、控制电路和保护电路，最后附表为选择时参数参考表和总电路图。
目录 前言 第一章开关电源概述 (1) 1.1开关电源综述 (1) 1.2反激式开关电源介绍 (2) 第二章总体方案的确定 (2) 2.1总体设计思路及框图 (2) 2.2仿真原理图 (3) 第三章具体电路设计 (5) 3.1EMI滤波电路 (5) 3.2整流滤波电路设计 (6) 3.3高频变压器的设计 (7) 3.4控制反馈电路的设计 (15) 3.5保护电路的设计 (17) 3.6输出侧滤波电路设计 (18) 第四章电路仿真与结果 (19) 4.1 EMI滤波电路 (19) 4.2整流电路 (21) 4.3反激型电路 (22) 4.4反馈电路 (23) 4.5总电路 (24) 心得体会 (25) 参考文献 (26)

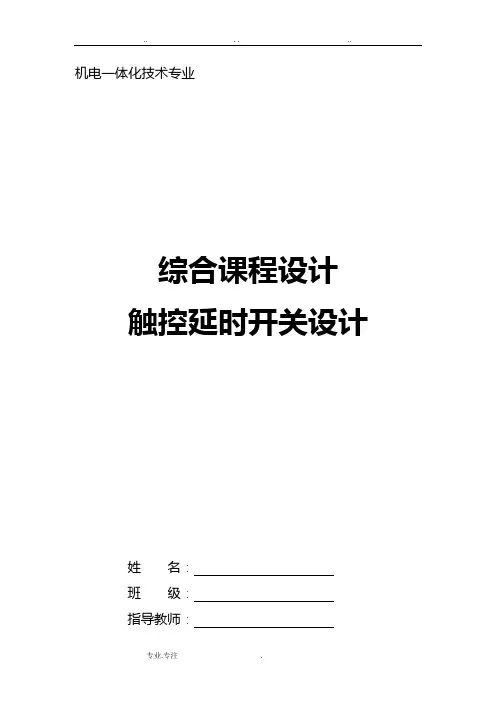

机电一体化技术专业 综合课程设计 触控延时开关设计 姓名： 班级： 指导教师： 日期： 机电工程系
