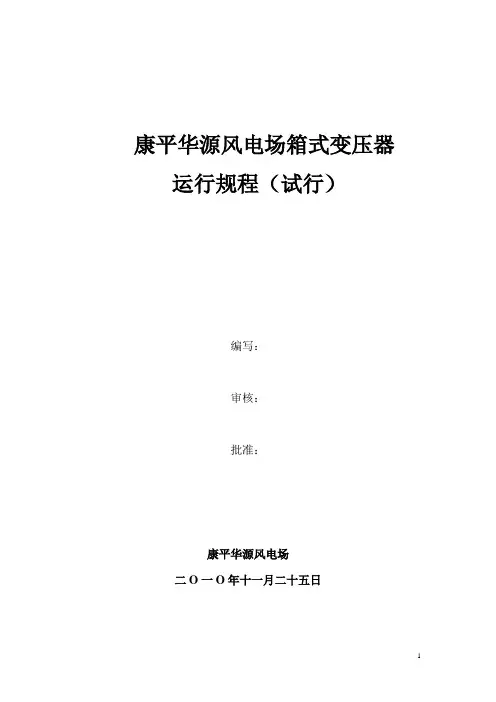

风机箱变运行规定
3.13.1风电场集电线路带电开始试运行起，线路所接所有箱变均应交
给运行部门管理，在箱变内的工作均应办理工作票。箱变所
有设备资料，特别是所有解锁钥匙均应移交给运行部门。3.13.2运行部门管理下的箱变上的作业特别是对高压室的检查、维
护、检修，必须严格按照电力系统的相关规程采取充分的安
全防护措施，确保人身安全。
3.13.3运行操作时，如不能确定设备的带电状态，应该视为带电设备
处理。
3.13.4箱变运行前，必须严格检查各电气连接紧固件的紧固情况，确
保连接可靠。
3.13.5在对箱变进行高、低压绝缘试验前，必须拆下高压过电压保护
装置和低压过电压保护装置，并做好相应的绝缘隔离工作。
否则，会损坏高压过电压保护装置或低压过电压保护装置；
当变压器投入运行前，必须保证高压过电压保护装置和低压
过电压保护装置可靠接地。
3.13.6操作箱变高压侧负荷开关时必须使用专用的绝缘操作杆。3.13.735kV组合式变压器所配置的无励磁分接开关禁止带电操作。
3.13.8在箱变投入运行前必须认真核实压力释放阀的闭锁装置已拆
除，确保压力释放阀的正常工作。
3.13.9必须确认箱变高压室内35KV电缆不带电时才可打开高压室
