DSI体系预应力锚索框架梁施工工法 帅建国1，陆文逸1，罗长青1，谢天义1，吴建2 ( 1.中建五局阿尔及利亚公司，长沙，410000； 2.中建阿尔及利亚公司，北京，100125） 一、前言 滑坡是斜坡岩体沿着某一破坏面（或软弱面）整体向下滑动的现象，是山区常见的一种不良物理地质现象。山区铁路、公路及其它工程的兴建，需要开山动土，经常会遇到滑坡危害，它和地震、山崩、泥石流等自然灾害一样，给人类生命财产造成重大的损失。其的整冶方案多种多样，而预应力锚索整冶方案不乏为一种良好的防滑工程措施。我部在阿尔及利亚南北高速公路T2隧道出口应用DSI体系预应力锚索框架进行仰坡防护取得成功，经整理汇总形成本工法。 二、工法特点 本工法具有以下优点： 1、所用施工机械大部分比较轻便，可以在坡面上搭设双层脚手架进行作业，本工法施工几乎不受地形的限制。 2、可以在全坡面进行流水作业，大大缩短滑坡体整冶时间。 3、较之抗滑桩、桩板墙等其它整冶方案工程量均少，劳动强度小，施工简单，投资少。 4、对山体扰动小，避免诱发山体滑坡复活，施工安全性大。 三、适用范围 1、滑坡体加固工程。 2、在斜坡上修筑道路或建筑物时对边坡加固。 3、在城市地铁及其它深基坑施工中坑壁加固。 4、在软弱地基中开挖抵抗基础隆起的抗浮加固及地基反力锚固。 5、悬索结构及桥梁索道锚固、高层建筑的抗震锚固等。 6、水利设施坝基加固及地下引水洞加固。 四、材料性能 本工法建立在意大利DSI锚索体系上，主要材料有15.2mm钢绞线、波纹管、注浆管等组成。具体材料及其规格性能见下表。
本工法所基于的DSI锚索体系P2型锚索示意图如图一所示： 五、工艺原理 预应力锚索由锚固段、张拉段（或称自由段）和锁定头三部分组成（如图一示），锚固段设于被加固或不稳定的地层以外的稳定地层中，形成锚拉支承能力。然后由张拉段将锚固力传递给结构物或抑制件，用锁定头将张拉力固定在建筑物或抑制件上。其主要是通过预应力锚索将软弱、松动、不稳定的岩土体悬吊在深层稳定岩土体上，以防其离层滑脱。起悬吊作用的锚索，主要是提供足够 的拉力，用以克服破坏工程稳定的滑落岩土体的重力或下滑力，保持工程稳定。 六、施工工艺 （一）工艺流程
预应力锚索是一种把钢绞线埋入岩层内部进行预加应力的施工技术,传递主体结构的支护应力到深部稳定岩层的主动支护方式。锚索安设锁紧后,锚索集中应力以45度压力分线传递到支护结构物上,在预应力作用下,围岩产生压缩,可是围岩在锚索的弹性压缩下形成“承载拱”,提高了围岩的整体性和内在抗力,增加其强度,增大围岩的稳定强度。锚索是一种主要承受拉力的杆状构件,通过钻孔及注浆体将钢绞线固定于深部稳定地层中,在被加固体表面对钢绞线张拉产生预应力,张拉后对岩体产生一个直接抗滑力和一个正压力来增加抗滑阻力,从而达到使被加固体稳定和限制其变形的目的.锚索支护能使结构物与围岩连锁在一起共同作用,能使围岩发挥出更大的承载作用,有利于表面结构的稳定,并把结构和共同工作的围岩介质组成复合体,被结构锚固的岩层能更有效地承受负荷产生的拉力和剪力,而且这些力的传递深度也比未经锚固结构的作用大得多通过对锚索施加预应力,能够主动控制岩土体变形,调整岩土体应力状态,有利于岩土体的稳定性. 1 预应力锚索的构成预应力锚索主要由锚固、自由段和紧固头三部分构成.锚索的材料主要有钢绞线、锚具、注浆材料.钢绞线一般采用高强度低松弛钢绞线.锚具的选用应符合《预应力筋专用锚具、夹具和连结器应用技术规程》的规定.注浆材料主要是纯水泥浆或水泥砂浆,水灰比为014～0145,可依据需要掺入适量外加剂,浆体抗压强度不小于30MPa,注浆压力通常为015MPa.在腐蚀性地层中宜选用抗硫酸盐水泥. (1)锚固段 锚固段是锚索伸入滑动面以下稳定岩土体内的部分,通过锚固体周围地层的抗剪强度承受锚索所传递的拉力.锚固段通过灌浆使锚索与孔壁结成整体,而使孔周稳固岩土体成为承受预应力的载体.锚固段的长度根据锚索受力状态的不同差异比较大.对于注浆拉力型锚索的锚固段破坏是在靠近自由段的位置,成因是灌浆材料与地基间的粘结力逐渐剪切破坏而成,一般这种锚索锚固段长度4～10m,因为超过10m后增加的锚固段,其锚固力增量很小.压力分散型锚索的承载力随整个锚固段长度增加而提高.为防止锚固段钢绞线锈蚀,水泥浆或水泥砂浆保护层厚度不小于20mm.为确保锚索居中定位,应在锚固段中每隔1～2米设置一圈弹性定位片,保证浆体的保护层厚度. (2)自由段 自由段是传力,是锚索穿过被加固岩土体的段落,其下端为锚固段,上端为紧固头.自由段中的每根钢绞线均被塑料套管所套护,为无粘结钢绞线,灌浆仅使护套与孔壁连结,而钢绞线可在套管自由伸缩,可将张拉段施加的预应力传递到锚固段,并将锚固段的反力传递回紧固头.自由断塑料套管宜选用聚丙烯塑料管,套管内用油脂充填,防止钢绞线锈蚀. (3)紧固头紧固头是将锚索固定于外锚结构物上的锁定部分,也是施加预应力的张拉部件.紧固头由部分钢绞线、承压钢垫板、锚具及夹片组成.锚索最终锁定后,混凝土封头,混凝土覆盖层厚度不小于20cm.应注意的是垫板下部由于注浆体收缩而形成空洞,为防止锚头腐蚀应对孔口补注浆且对垫板下部注入油脂,让油脂充满空间 2 锚索的分类 锚索的分类大致有以下几种:按锚固施工方法分为注浆型锚固、胀壳式锚固、扩孔型锚固及综合型锚固;按锚固段结构受力状态分为拉力型、压力型及荷载分散型(拉力分散型、压力分散型、拉压力分散型、剪力型)锚索.目前广泛采用的锚索类型为注浆拉力型及注浆压力分散型锚索. 注浆型锚索是采用水泥浆或水泥砂浆将锚索锚固段固结在岩土体稳定部分,而胀壳式锚固是利用胀壳式机械锚头与坚硬岩体挤压形成锚固力.拉力型锚索主要依靠锚固段提供足够抗拔力,在锚索张拉时,临近张拉段处的锚固段的界面呈现最大的粘结摩阻力,在锚固段底部岩土体产生拉应力,且应力集中使锚固段产生较大的拉力,浆体容易拉裂,影响抗拔力.压力分散型锚索是采用无粘结钢绞线,借助按一定间距分布的承载体(无粘结钢绞线末端套以承载板和挤压套),使较大的总拉力值转化为几个作用于承载体上的较小的压缩力,避免了
绿地2迎江世纪城顺安路南地块高压旋喷预应力锚索施工方案 编制单位：安庆地质工程有限责任公司 编制：朱明好 审核：王新春 编制日期： 2014 年 6月 30日
工程概况 第一节施工方案编制依据 1、《建筑基坑支护技术规程》（JGJ120-2012）； 2、《锚杆喷射混凝土支护技术规范》（GB50086-2001）； 3、《预应力锚杆混凝土用钢绞线》(GB/T5224)； 4、《预应力筋用锚具夹具和连接器应用技术规程》(JGJ85-2002)； 5、《预应力用锚具、夹具和连接器》(GB/T14370)； 6、《混凝土结构工程施工及验收规范}》(GB50204-92)； 7、《岩土锚杆（索）技术规程》(CECS22：2005)； 8、《场地工程地质勘察报告》； 9、《设计图纸》。 第二节施工现场及工程地质条件 拟建场地位于安庆城东开发区建设绿地安庆顺安路南，本工程呈不规则多边形。基坑周边环境具体情况如下所述： 基坑东侧：围护边线距用地红线最近4.70m；红线外为顺安南路，围护边线距道路边线最近10.00m。 基坑南侧：围护边线距用地红线最近4.07m；红线外为皖江大道，围护边线距道路边线最近4.07m。 管线：围护边线距国防电缆最近5.70m 基坑西侧：围护边线距用地红线最近2.40m；红线外为已建小区，围护边线距小区围墙最近7.70m 管线：围护边线距燃气管最近4. 07m，距上水管最近7.80m 基坑北侧：围护边线距用地红线最近14.97m； 工程地质条件 （1）拟建场地位于安庆城东开发区皖江大道与顺安路交口西北角，其第四纪地貌型态属长江江漫滩微地貌单元。地形起伏较大（北侧有个小土堆），地面标高为11.32m～14.94m，最大高差3.62m。本围护方案场地标高取整平后地面标高。 （2）拟建场地未发现有影响建筑场地稳定性的断裂构造。主要地层分布稳定，不存在能导致场地滑移、大的变形和破坏等严重情况的地质条件，属稳定的建筑场地，适宜建筑该工程。
预应力锚索高边坡防护施工方案 2006-02-07 00:00:00 来源:网友推荐【大中小】评论: 条 对于山区高速公路 路基工程挖方数量大 路堑边坡高 地质比较差的地段一般采用预应力锚索地梁 以确保路基高边坡稳定。预应力锚索地梁工程施工是一项地质条件变化复杂、关键工程隐蔽和施工技术难度较大的特殊施工作业 要安排一支受过专业训练、具有丰富施工经验的专业施工队伍进行施工。主要施工工序如下： 、锚孔测放 边坡施工边挖边加固 即开挖一级 防护一级 不得一次开挖到底。根据各工点工程立面图 按设计要求 将锚孔位置准确测放在坡面上 孔位误差不得超过 。如遇既有刷方坡面不平顺或特殊困难场地时 需经设计监理单位认可 在确保坡体稳定和结构安全的前提下 适当放宽定位精度或调整锚孔定位。 、钻孔设备 钻孔机具的选择 根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择钻孔设备。岩层中采用潜孔冲击成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。 、钻机就位 锚孔钻进施工 搭设满足相应承载能力和稳固条件的脚手架 根据坡面测放孔位 准 确安装固定钻机 并严格认真进行机位调整 确保锚孔开钻就位纵横误差不得超过
高程误差不得超过 钻孔倾角和方向符合设计要求 倾角允许误差位 方位允许误差 。 、钻进方式 钻孔要求干钻 禁止采用水钻 以确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制 防止钻孔扭曲和变径 造成下锚困难或其它意外事故。 、钻进过程 钻进过程中对每个孔的地层变化 钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时 须立即停钻 及时进行固壁灌浆处理（灌浆压力 ～ ） 待水泥砂浆初凝后 重新扫孔钻进。 、孔径孔深 钻孔孔径、孔深要求不得小于设计值。为确保锚孔直径 要求实际使用钻头直径不得小于设计孔径。为确保锚孔深度 要求实际钻孔深度大于设计深度 以上。 、锚孔清理 钻进达到设计深度后 不能立即停钻 要求稳钻 ～ 分钟 防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞 必须清理干净 在钻孔完成后 使用高压空气（风压 ～ ）将孔内岩粉及水体全部清除出孔外 以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外 不得采用高压水冲洗。若遇锚
预应力锚索施工工艺及方法 ⑴锚孔测放 ±20mm。如 下，适当放宽定位精度或调整锚孔定位。 ⑵钻孔设备 岩层中采用潜孔钻机成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中施工，必要时采用跟管钻进技术。 ⑶钻机就位锚孔钻进施工，搭设满足相承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差满足规范要求。 ⑷钻进方式 钻孔要求须采用风动钻进，禁止采用水冲钻进，确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。 ⑸钻进过程 钻进过程中对每个孔的地层变化、钻进状态（钻压、钻速）、地下水等情况作好施工记录。如遇塌孔缩孔等不良钻进现象时，立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。 ⑹孔位孔深
钻孔孔位、孔深、斜度符合设计要求。为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚孔深度，孔深不小于设计孔深并且实际钻孔深度大于锚索设计长度0.5m以上。 ⑺锚孔清理 钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。 ⑻锚孔检验 锚孔钻造结束并经现场监理检验合格后，进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。 ⑼锚索体制作及安装 安装前，要确保每根钢绞线顺直，不扭不叉，排列均匀，除锈、除油污，对有死弯、机械损伤及锈坑处剔出。锚索在锚固端，每隔1.0m设置一个对中支架，使锚索居中，自由端每隔1.0m用细铁丝绑扎，并要求涂强力防腐涂料，套Φ20～22mm的PVC管，套管两端10～20cm长度范围内用黄油充填，外绕工程胶布固定。锚索的防锈、防腐处理满足铁路路基支挡结构设计规范中提出的各项技术要求。锚头顶面必须与锚索轴线垂直。安装锚索体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓缓将锚索体放入孔内，用钢尺量出孔外露出的钢绞线长度，计算孔内锚索长度（误差控制在50mm范围内），确保锚固长度。 ⑽锚固注浆 注浆采用一次注浆，孔底返浆法，将自由端涂满防锈油，套上波纹管，管内注满黄油，并严格封闭两端，一次将锚索的锚固段和张拉段注满，不能留空隙。砂浆经试验比选后确定施工配合比。实际注浆量一般要大于理论的注浆量，或以锚具排气孔不再排气且孔口浆液溢出浓浆作为注浆结束的标准。注浆结束后，将注浆管、注浆枪和注浆套管清洗干净，施工过程中，做好注浆记录。 ⑾框架梁（锚梁、锚墩或十字架梁）施工

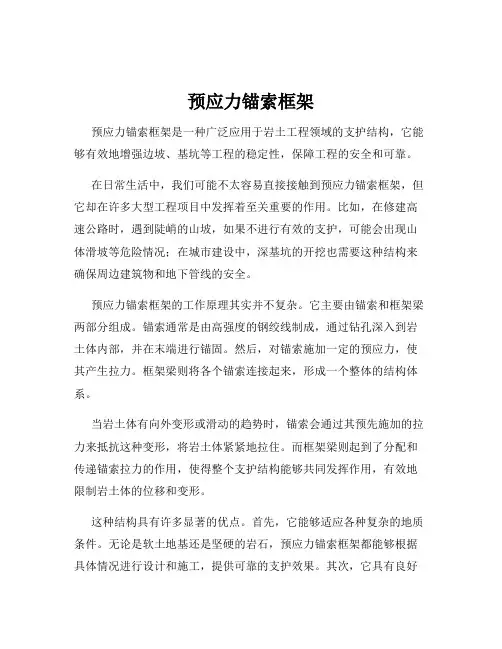

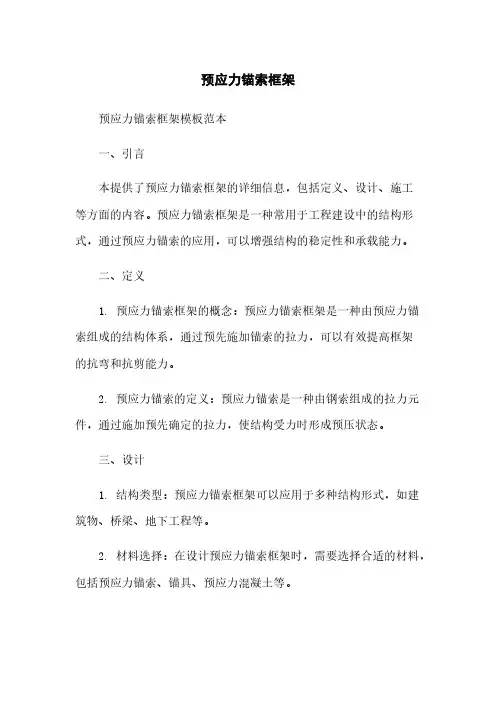

预应力锚杆（锚索）框架 钻孔：采用潜孔冲击式钻机。该钻机所配钻杆是统一规格的，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。由于钻杆长度有±5mm的误差，要求钻孔深度超出锚索设计长度0.2m左右。 钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。用一根聚乙烯管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，以织物或水泥袋纸塞好孔口待用。 渗水的处理。在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔内有渗水，岩粉多贴附于孔壁，这时，若孔深已够，则注入清水，以高压风吹净，直至吹出清水；若孔深不够，虽冲击器工作，仍有进尺，也必须立即停钻，拔出钻具，洗孔后再继续钻进，如此循环，直至结束。有时孔内渗水量大，有积水，吹出的是泥浆和碎石，这种情况岩粉不会糊住孔壁，只要冲击器工作，就可继续钻。如果渗水量太大，以至淹没了冲击器，冲击器会自动停止工作，应拔出钻具进行压力注浆。 塌孔、卡钻的处理。当钻孔穿越强风化岩层或岩体破碎带时，往往发生塌孔。塌孔的主要标志是从孔中吹出黄色岩粉，夹杂一些原状的(非钻头击碎的、非新鲜的、无光泽的)石块，这时，不管钻进深度如何，都要立即停止钻进，拔出钻具，进行固壁注浆，注浆压力采用0.4MPa, 浆液为水泥砂浆和水玻璃的混合液，24小时后重新钻孔。雨季，常常顺岩体破碎带向孔内渗流泥浆，固壁注浆前，必须用水和风把泥浆洗出(塌入钻孔的石块不必清除)，否则，不仅固壁注浆效果差 , 还容易造成假象。 锚索制作：锚索可在钻孔的同时于现场进行编制，锚索材料按设计要求选用高强度、低松弛预应力钢铰线，其技术标准为270级，直径Φ=15.24mm，极限强度为1860MPa，锚具采用0VM15型（包括配套的锚垫板、锚板、夹片和螺旋筋）。锚索编束前，要确保每根钢铰线顺直，不扭不叉，排列均匀，除锈、除油污，对有死弯、机械损伤及锈坑处应剔出，锚索长度是从钻孔孔口算起，因此，钢绞线下料长度应为锚索设计长度、锚头高度、千斤顶长度、工具锚和工作锚的厚度以及张拉操作余量的总和。正常情况下，钢绞线截断余量取5Omm。将截好的钢绞线平顺地放在作业台架上，量出内锚固段和锚索设计长度，分别作出标记；在内锚固段的范围内穿对中隔离支架 , 间距 60～10Ocm, 两对中支架之间扎紧固环一道；张拉段每米也扎一道紧固环，紧固环可用16号铅丝绕制，不少于两圈，自由段每隔2m设臵一道架线环，以保证钢铰线顺直，并用塑料管穿套，内涂黄油；最后，在锚索端头套上导向帽。 锚索安装：向锚索孔装索前，要核对锚索编号是否与孔号一致，确认无误后，再以高压风清孔一次，即可着手安装锚索。
深路堑边坡微型桩加固施 工工法 xx公司xx项目部
1.前言 我国道路工程建设中有许多深路堑，目前深路堑开挖后的加固方法常采用重型支挡结构，例如抗滑桩、预应力锚索抗滑桩、锚索框架地梁等。这些重型支挡结构施工工期长、投资高、开挖施工对当地的环境影响大等，这些不利因素使人们不得不考虑采用更适宜的支挡结构。 微型桩具有施工工期短、施工方便、灵活、快捷，不需要大型施工设备，再加上对边坡和滑坡的加固与治理效果好，对环境影响小等诸多优点，越来越多地应用于工程中。本工法将微型桩应用于深路堑工程，形成深路堑边坡微型桩加固的施工工法。 2.工法特点 高边坡路堑挖方采用微型桩加固技术具有以下特点： 1施工机具小，适合于高边坡狭窄的平台作业； 2有效缩短工期，对建设和施工单位都可以带来经济效益； 3对比现有抗滑结构例如抗滑桩、预应力锚索框架梁等，微型桩是一种工效好的轻型支挡结构，节约成本，减少环境污染和保持生态平衡； 4桩体通过二次劈裂注浆提高了桩周岩土体的密实度，地层承载力大幅提高。 5工后沉降量符合设计要求。 3.适用范围 微型桩适用于深路堑高边坡支挡加固，小规模的滑坡治理。 4.工艺原理 微型桩桩体穿透滑动层，嵌入稳定层，桩顶用混凝土浇筑顶板固定。三排桩中临空侧和山体侧呈“八”字型，对岩体既有拉力又有支撑力，稳定性好。
5.工艺流程及操作要点 5.1工艺流程图 测量放线 （定孔位） 钻机就位钻孔 清孔、验孔 钢筋束制作 安装钢筋束 水泥浆制备注浆机就位 一次注浆 二次注浆 顶板钢筋绑扎及砼浇筑 5.2操作要点 1.测量放线：根据设计要求的间距、排距及设计提供的标高等进行测量放线定位，并用竹签绑上红布条做好标记打入地下进行定位。 2.就位钻孔：微型桩定位后将钻机安放在指定位置，安防水平，防止倾斜, 就位钻机在工作平台搭就后，移动钻机使转盘中心大致对准护筒中心，起吊钻头，位移钻机，使钻头中心正对桩位。桩位偏差应控制在20mm以内，直桩的垂直度偏差不宜大于1%，斜桩的倾斜度应按设计要求做相应调整。保持钻机底盘水平后，即可开始钻孔。斜桩成孔时，采用钻机脚板垫高到要求的方法，用罗盘检
目录 第一章工程概况 (1) 第一节施工方案编制依据 (1) 第二节施工现场及工程地质条件 (1) 第三节设计要求 (2) 一、预应力锚索 (2) 二、钢筋锚杆 (2) 三、喷射砼…………………………………………………………………………………错误！未 定义书签。 第四节本工程的特点 (2) 第五节施工工期计划 (3) 第二章预应力锚索施工 (3) 第一节施工准备 (3) 第二节整体工程施工顺序 (4) 第三节施工流程 (4) 一、成孔 (4) 二、插钢绞线锚索 (5) 三、清孔 (5) 四、灌浆 (5) 五、锚杆张拉锁定 (6) 六、施工要点 (9) 七、试验和检验 (9) 第三章钢筋锚杆施工 (10) 第一节施工工艺流程 (10) 第二节施工方法及技术措施 (10) 第三节锚杆施工工艺 (11) 第四节锚杆工程质量保证措施 (12) 第四章喷锚网施工 (12) 第一节设计要求 (12) 第二节施工方法 (12) 第三节喷射砼施工 (13) 第四节施工工艺流程 (13) 第五节喷射混凝土施工主要技术措施 (14) 第六节喷射砼施工注意事项 (15) 第七节钢网喷射混凝土工程质量保证措施 (15) 一、喷射砼施工 (15) 二、钢筋材质及加工 (16) 三、钢筋焊接 (16) 四、砼原材料质量控制 (17) 五、砼生产的质量控制 (18)
第五章劳动组织计划和材料及机械设备计划18第一节劳动组织 (18) 第二节主要材料用量计划 (19) 第三节主要机械设备计划 (19) 第四节用水、用电计划 (19) 第六章锚索施工安全措施 (20) 第一节安全目标 (20) 第二节安全措施 (20) 1、施工进度计划表 2、预应力锚索平面布置图
压力分散型预应力锚索施工技术 令狐采学 1 引言 传统拉力型锚杆在锚杆受荷时，不能将荷载均匀地分布于固定长度上，会产生严重的应力集中现象。由于粘结应力分布的不均匀性，随着锚杆上荷载的增大，在荷载传至固定长度最远端之前，在杆体与灌浆体或灌浆体与地层界面上就会发生粘结效应逐步弱化或脱开现象。压力分散型锚固系统，将集中荷载分散为几个较小的荷载作用于固定段的不同部位，使粘结应力峰值大大降低，因单元锚杆的固定长度很小，不会发生粘结效应逐步弱化，使粘结应力均匀地分布在整个固定长度上，最大限度地调用整个锚杆固定长度范围内的地层强度，锚杆承载力可随固定长度的增长而成比例提高。 2 工程概述 浦南高速公路南平市境K211+620～+960段金斗山滑坡在持久强降雨的不利影响下，产生了明显的工后变形和发展扩大，逐渐体现为后部山坡形成明显、连贯的变形周界，边坡浅层坍塌变形集中发育，两排抗滑桩之间的检测孔剪断破坏，前排抗滑桩前坡体局部溜坍，在二级边坡坡脚附近出现明显的剪出鼓胀裂缝带，第一级边坡挡墙受剪切呈现水平裂缝，预应力锚索出现破坏现象等。
为确保本段高速公路边坡稳定和交通安全，采用综合的治理工程措施根治该巨型山体滑坡地质灾害。本次支挡加固工程分为锚索抗滑桩、锚索框架及预应力锚索地梁三部分，现就锚索框架及锚索地梁采用压力分散型锚索施工作简要介绍。 3 压力分散型锚索加固方案 3.1 压力分散型锚索的基本原理 压力分散型锚索以无粘结钢绞线作为锚索体，其主体结构由自由段和锚固段组成。压力分散型锚索是在不同长度的无粘结钢绞线末端连接固定承载体，注浆固定后，以一定的规律分配荷载张拉对应的钢绞线单元，设置在锚孔不同深度的承载体将拉应力转化为压应力通过浆体材料传递到锚固地层，提供工程主要的锚固力。如图1 所示。 图1 压力分散型锚索结构图 附设计图 3.2 坡体锚固方案 3.2.1 预应力锚索框架 在ZK211+880～+940段第四级刷方后的边坡设置8片4节点及1片6节点锚索框架，锚索水平间距4m，上下排均为长度45m，下倾角25°，设计荷载700KN。 3.2.2 预应力锚索地梁在ZK211+660～+954段第一级边坡路堑挡墙上设置97根锚索地梁，地梁中对中间距3m，地梁截面尺寸0.5×0.6m，高度8m，可根据挡墙实际高度调整地梁长度。ZK211+660～+780段39根地梁，上排锚索长度38m，下排锚索32m，锚索下倾角30°，设计荷载600KN。ZK211+780～+954段58根地梁，
预应力锚索施工工 1．钻孔 钻孔是锚索施工中控制工期的关键工序。为确保钻孔效率和保证钻孔质量，采用风动式凿岩机。钻机钻井时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。钻孔深度要超出锚索设计长度不小于0.5m 。 2．锚索制作 锚索在钻孔的同时于现场进行编制，内锚固段采用波纹形状，张拉段采用直线形状。钢纹线下料长度为锚索设计长度、锚头高度、千斤顶长度、工具锚和工作锚的厚度以及张拉操作余量的总和。正常情况下，钢绞线截断余量取50mm。将截好的钢绞线平顺地放在作业台架上，量出内锚固段和锚索设计长度，分别作出标记；在内锚固段的范围内穿对中隔离支架，间距60--100cm，两对中支架之间扎紧固环一道；张拉段每米也扎一道紧固环，并用塑料管穿套，内涂黄油；最后，在锚索端头套上导向帽。 3．锚索安装 向锚索孔装索前，要核对锚索编号是否与孔号一致，确认无误后，再以高压风清孔一次，即可着手安装锚索。 安装下倾锚索比较简单，没有更多的技术问题。安装上倾和水平锚索时要注意以下四点：检查定位止浆环和限浆环的位置，损坏的，按技术要求更换；检查排气管的位置和畅通情况；锚索送入孔内，当定位止浆环到达孔口时，停止推送，安装注浆管和单向阀门；锚索到位后，再检查一遍排气管是否畅通，若不畅通，拔出锚索，排除故障后重新送索。 4．注浆 预应力锚索施工过程中，一次注浆管宜与锚索一起放入钻孔，注浆管内端距孔底500~1000mm，二次高压注浆的出浆孔和端头应密封，保证一次注浆时浆液不进入二次高压注浆管内。二次高压注浆应在一次注浆形成的锚固体强度达到5.Mpa后进行，二次注浆的压力为4Mpa，如此注浆量应小于一次注浆量。 5．立锚墩 锚墩的作用是把锚具的集中荷载传递到岩面和调整岩面受力方向。为了使锚墩上表面与锚索轴线垂直，预先将一根外径与钻头直径相同的薄壁钢管和垫板正交焊牢，浇筑锚墩前将钢管的另一端插入钻孔即可。 6．锚索的张拉 张拉锚索前需对张拉设备进行标定。标定时，将千斤顶、油管、压力表和高压油泵联好，在压力机上用千斤顶主动出力的方法反复试验三次，取平均值，绘出千斤顶出力（KN）和压力表指示的压强（MPa）曲线，作为锚索张拉时的依据。因国产压力表初始起动压强不完
压力分散型预应力锚索 施工技术 Document serial number【LGGKGB-LGG98YT-LGGT8CB-LGUT-
压力分散型预应力锚索施工技术 作者：邹金发 摘要：文章结合工程实例，对采用压力分散型预应力锚索进行滑坡锚固施工进行分析，并提出一些保证施工质量的控制措施，对同类工程有一定的参考价值。 关键词：压力分散型预应力锚索施工管理 1 引言 传统拉力型锚杆在锚杆受荷时，不能将荷载均匀地分布于固定长度上，会产生严重的应力集中现象。由于粘结应力分布的不均匀性，随着锚杆上荷载的增大，在荷载传至固定长度最远端之前，在杆体与灌浆体或灌浆体与地层界面上就会发生粘结效应逐步弱化或脱开现象。压力分散型锚固系统，将集中荷载分散为几个较小的荷载作用于固定段的不同部位，使粘结应力峰值大大降低，因单元锚杆的固定长度很小，不会发生粘结效应逐步弱化，使粘结应力均匀地分布在整个固定长度上，最大限度地调用整个锚杆固定长度范围内的地层强度，锚杆承载力可随固定长度的增长而成比例提高。 2 工程概述 浦南高速公路南平市境K211+620～+960段金斗山滑坡在持久强降雨的不利影响下，产生了明显的工后变形和发展扩大，逐渐体现为后部山坡形成明显、连贯的变形周界，边坡浅层坍塌变形集中发育，两排抗滑桩之间的检测孔剪断破坏，前排抗滑桩前坡体局部溜坍，在二级边坡坡脚附近出现明显的剪出鼓胀裂缝带，第一级边坡挡墙受剪切呈现水平裂缝，预应力锚索出现破坏现象等。
为确保本段高速公路边坡稳定和交通安全，采用综合的治理工程措施根治该巨型山体滑坡地质灾害。本次支挡加固工程分为锚索抗滑桩、锚索框架及预应力锚索地梁三部分，现就锚索框架及锚索地梁采用压力分散型锚索施工作简要介绍。 3 压力分散型锚索加固方案 压力分散型锚索的基本原理 压力分散型锚索以无粘结钢绞线作为锚索体，其主体结构由自由段和锚固段组成。压力分散型锚索是在不同长度的无粘结钢绞线末端连接固定承载体，注浆固定后，以一定的规律分配荷载张拉对应的钢绞线单元，设置在锚孔不同深度的承载体将拉应力转化为压应力通过浆体材料传递到锚固地层，提供工程主要的锚固力。如图1 所示。 1 压力分散型锚索结构图 坡体锚固方案 预应力锚索框架
预应力锚索工程算量套定额 预应力锚索工程量怎么计算？如何套定额？小蚂蚁算量工厂发现，有部分童鞋可能还不清楚预应力锚索是什么，更不用说工程量计算了，接下来小蚂蚁算量工厂就对预应力锚索进行一个简单介绍，并说下预应力锚索工程量的计算方法。 一、预应力锚索是什么？ 小蚂蚁算量工厂来给大家百科下，预应力锚索由钻孔穿过软弱岩层或滑动面，把一端（锚杆）锚固在坚硬的岩层中（称内锚头），然后在另一个自由端（称外锚头）进行张拉，从而对岩层施加压力对不稳定岩体进行锚固，这种方法称预应力锚索，简称锚索。 二、预应力锚索结构 锚索结构一般由幅度锚头、锚索体和外锚头三部分共同组成。 内锚头又称锚固段或锚根，是锚索锚固在岩体内提供预应力的根基，按其结构形式分为机械式和胶结式两大类，胶结式又分为砂浆胶结和树脂胶结两类，砂浆式又分二次灌浆和一次灌浆式。外锚头又称外锚固段，是锚索借以提供张拉吨位和锁定的部位，其种类有锚塞式、螺纹式、钢筋混凝土圆柱体锚墩式、墩头锚式和钢构架式等；锚索体，是连结内外锚头的构件，也是张拉力的承受者，通过对锚索体的张拉来提供预应力，锚索体由高强度钢筋、钢绞线或螺纹钢筋构成。 三、预应力锚索工程量如何计算？ 预应力锚索工程量的计算方法，有多种说法，具体是用哪一种，
需要根据工程量所在地的定额规定来计算，下面小蚂蚁算量工厂来一一介绍。 1、计算长度 按相应规格计算其锚入长度。 2、计算重量 按相应的规格计算重量，其他构件单独计算，有点类似钢结构。 3、计算根数（套） 直接计算单位根数，套价时直接套取。 四、预应力锚索如何套定额？ 1、套钻孔注浆子目 2、套锚索子目 3、套张拉子目 关于预应力锚索的工程量计算就着一些，小蚂蚁算量工厂总结还有相关定额套法，供大家参考，一切应与工程所在地的定额为准，如果没有相关定额规定，可以参考类似工程处理方法进行计算。
预应力锚索框架梁在边坡工程中的应用 孟飞，杨果林 (中南大学土木建筑学院，湖南长沙410075) 摘要：对预应力锚索框架梁这一新型支挡结构进行简要介绍，描述了其在国内外边坡工程中的应用情况及主要构造形式，论述了相应的受力分析方法及加固后边坡安全系数的计算方法，分析了其优点及适用情况。结论表明：预应力锚索框架梁是一种适用范围广，加固深度大，工程造价低的新型支挡结构。 关键词：预应力锚索框架梁；受力分析；安全系数 The Framed Beams with Prestressed Cables Used in Slope Engineering MENG Fei, YANG Guo-lin (School of Civil Engineering and Architecture of Central South University, Changsha 410075, China) Abstract:A new type of supporting structure named the framed beams with prestressed cables was introduced in this paper. Its application in slope engineering at home and abroad and the main construction styles are described. The stress analysis method and the safety factors of slopes using framed beams with prestressed cables are discussed. Then its advantages and applicable conditions are analyzed. The results show that the framed beams with prestressed cables is a new type of supporting structure has broad scope of application, large reinforcement depth and low construction cost. Keywords: framed beams with prestressed cables; stress analysis; safety factor 1 引言 近年来，伴随着我国经济的发展，水利、矿山、铁路、公路、城市建设迅速开展，在工程建设中形成了大量的人工边坡。现有的边坡加固措施一般分为两种：第一种是减滑工程措施，包括在滑坡上方减重、滑坡下方加重和滑坡后部做排水工程及增设防水护面等；第二种是抗滑支挡加固工程措施，如挡土墙、抗滑桩等。第一种减滑工程措施往往无法使问题得到根治，而第二种抗滑支挡加固措施虽稳定滑坡安全可靠，但也有工程量大、造价高等不可忽视的缺点[1~4]。近年来出现的预应力锚索框架梁复合结构，因其经济、绿色而广泛使用于水库边坡、高速公路和铁路的路堑及路基边坡防护中[5, 6]。 预应力锚索框架梁技术是一种采用抗拉强度高的柔性材料锚固于稳定的岩土体内，充分利用和提高岩土自身强度和自稳能力来加固不稳定岩土体的工程措施。如图1所示，它由框架、锚索和墙后土体组成，属于轻型挡土结构[7]。锚索的外端与框架梁相连接，内端锚固在土体中，框架梁所受的土压力通过锚头传至钢拉杆，再由拉杆周边砂浆握裹力传递至锚固区的稳定地层中，从而利用地层深处的锚固力维持边坡的稳定性。在预应力锚索框架梁支护结构中，锚索在一定的锚固区域内形成压应力带，通过框架挡墙及挡土板形成压力面，改善土体的力学性能，变传统支护结构的被动支护为充分利用土体本身自稳能力的主动支护，有效地控制了坡体的位移[8, 9] 。 图1 预应力锚索框架梁结构示意图 Fig. 1 Schematic diagram of the structure of framed beams with prestressed cables

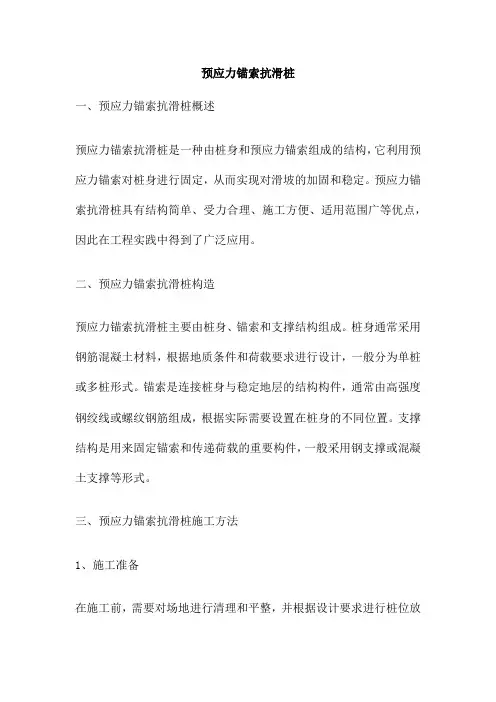

预应力锚索桩板墙施工工法 一、前言 在山岭陡峭、地形复杂、山高谷深的地区，高等级公路通过的地段造成大量的高填深挖，高桥及隧道处处可见。在山谷深、地面横坡陡峭的地段，路基难于填筑，旱桥跨越在经济和技术上造成较大的浪费，同时也给路基稳定及桥梁的桥桩、墩柱带来隐患。采用新型高挡墙跨越不仅开挖面小，也可消耗废方，起到安全、经济和环保的作用。 个旧至冷墩二级公路预应力锚索桩板墙工程是采用40米高预应力锚索桩板墙进行边坡治理的项目，稳定了高填方路基，减少了陡坡旱桥，预应力锚索结构由于其合理的受力机理以及在软弱岩体中能更有效的发挥土体承载力而提供了较大锚固力，通过施工经总结形成本工法。 二、工法特点 1.采用MG-50A型潜孔冲击钻跟套管无水干钻，能有效的预防塌孔，保证水泥浆与孔壁岩体的粘结强度。 2.锚索材料选用低松弛环氧喷涂无粘结钢绞线（ASTMT416-88a标准270级，强度R b y=1860Kpa，松弛率为 3.5%，Φj=15.24mm），配套OVM15型锚具，钢绞线强度高，性能好，可以在张拉结束后有效的进行放张或补偿张拉且弥补了钢绞线在特殊环境下中长久防腐的问题。 3.该体系能主动提供抗滑力，有效的控制岩体的位移，在锚索的锚固范围内产生亚应力带，从而从根本上改善岩体的力学性能。 4.根据现场实际地质情况，大吨位锚索主要锚于碎石土、亚粘土中，鉴于土体破碎，抗剪强度低，在锚索结构上，通过对拉力型锚索与分散压缩型锚索工作性能的比较，采用分散压缩型锚索结构有突出优点。拉力型锚索与分散压缩型锚索工作性能的比较见表1。 三、适用范围 本工法适用于公路、铁路、水利、城市建设等相关领域的浅、中、深层土石混合滑坡、土滑坡、岩石滑坡的防治工程。 四、工艺原理 穿过边坡滑动面的预应力锚索，外端固定于抗滑桩上，另一端锚固在稳定整体岩体土石混合体中。锚索的预应力使不稳定岩体处于较高围压的三向应力状态，岩体强度和变形比在单轴压力及低围压条件下好的多，结构面处于压紧状态，使结构面对岩体变形消极影响减弱，显著提高了岩体的整体性，锚索的锚固力直接改变了滑动面上的应力状态和滑动稳定条件。 五、施工工艺 （一）施工工艺流程（见图1）
压力分散型预应力锚索施工技术 欧阳光明（2021.03.07） 1 引言 传统拉力型锚杆在锚杆受荷时，不能将荷载均匀地分布于固定长度上，会产生严重的应力集中现象。由于粘结应力分布的不均匀性，随着锚杆上荷载的增大，在荷载传至固定长度最远端之前，在杆体与灌浆体或灌浆体与地层界面上就会发生粘结效应逐步弱化或脱开现象。压力分散型锚固系统，将集中荷载分散为几个较小的荷载作用于固定段的不同部位，使粘结应力峰值大大降低，因单元锚杆的固定长度很小，不会发生粘结效应逐步弱化，使粘结应力均匀地分布在整个固定长度上，最大限度地调用整个锚杆固定长度范围内的地层强度，锚杆承载力可随固定长度的增长而成比例提高。 2 工程概述 浦南高速公路南平市境K211+620～+960段金斗山滑坡在持久强降雨的不利影响下，产生了明显的工后变形和发展扩大，逐渐体现为后部山坡形成明显、连贯的变形周界，边坡浅层坍塌变形集中发育，两排抗滑桩之间的检测孔剪断破坏，前排抗滑桩前坡体局部溜坍，在二级边坡坡脚附近出现明显的剪出鼓胀裂缝带，第一级边坡挡墙受剪切呈现水平裂缝，预应力锚索出现破坏现象等。 为确保本段高速公路边坡稳定和交通安全，采用综合的治理工程措施根治该巨型山体滑坡地质灾害。本次支挡加固工程分为锚索抗滑
桩、锚索框架及预应力锚索地梁三部分，现就锚索框架及锚索地梁采用压力分散型锚索施工作简要介绍。 3 压力分散型锚索加固方案 3.1 压力分散型锚索的基本原理 压力分散型锚索以无粘结钢绞线作为锚索体，其主体结构由自由段和锚固段组成。压力分散型锚索是在不同长度的无粘结钢绞线末端连接固定承载体，注浆固定后，以一定的规律分配荷载张拉对应的钢绞线单元，设置在锚孔不同深度的承载体将拉应力转化为压应力通过浆体材料传递到锚固地层，提供工程主要的锚固力。如图 1 所示。 图1 压力分散型锚索结构图 附设计图 3.2 坡体锚固方案 3.2.1 预应力锚索框架 在ZK211+880～+940段第四级刷方后的边坡设置8片4节点及1片6节点锚索框架，锚索水平间距4m，上下排均为长度45m，下倾角25°，设计荷载700KN。 3.2.2 预应力锚索地梁 在ZK211+660～+954段第一级边坡路堑挡墙上设置97根锚索地梁，地梁中对中间距3m，地梁截面尺寸0.5×0.6m，高度8m，可根据挡墙实际高度调整地梁长度。ZK211+660～+780段39根地梁，上排锚索长度38m，下排锚索32m，锚索下倾角30°，设计荷载600KN。ZK211+780～+954段58根地梁，上排锚索26m，下排锚索25m，锚索下倾角25°，设计荷载600KN。 3.2.3 压力分散型锚索的结构形式
预应力锚索施工工艺及方法 预应力锚索施工主要包括施工准备、锚孔钻造、锚筋制安、锚孔注浆、混凝土结构钢筋制安、混凝土浇筑、锚孔张拉锁定和验收封锚等流程。预应力锚索（杆）施工工艺流程见图。 预应力锚索施工工艺流程图 ?锚孔测放 根据各工点工程立面图，按设计将锚孔位置准确测放在坡面上，孔位误差不得超过±20mm 。如遇刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。 ?钻孔设备 岩层中采用潜孔钻机成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中施工，必要时采用跟管钻进技术。 ?钻机就位锚孔钻进施工，搭设满足相承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差满足规范要求。 ?钻进方式 钻孔要求须采用风动钻进，禁止采用水冲钻进，确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚施工准备 锚孔钻造 锚筋制作 锚孔注浆 混凝土结构钢筋安装 混凝土浇筑 锚孔张拉锁定 验收封锚 锚筋安装 钢筋制作
固地层控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。 ?钻进过程 钻进过程中对每个孔的地层变化、钻进状态（钻压、钻速）、地下水等情况作好施工记录。如遇塌孔缩孔等不良钻进现象时，立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。 ?孔位孔深 钻孔孔位、孔深、斜度符合设计要求。为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚孔深度，孔深不小于设计孔深并且实际钻孔深度大于锚索设计长度0.5m以上。 ?锚孔清理 钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。 ?锚孔检验 锚孔钻造结束并经现场监理检验合格后，进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。 ?锚索体制作及安装 安装前，要确保每根钢绞线顺直，不扭不叉，排列均匀，除锈、除油污，对有死弯、机械损伤及锈坑处剔出。锚索在锚固端，每隔1.0m设置一个对中支架，使锚索居中，自由端每隔1.0m用细铁丝绑扎，并要求涂强力防腐涂料，套Φ20～22mm的PVC管，套管两端10～20cm长度范围内用黄油充填，外绕工程胶布固定。锚索的防锈、防腐处理满足铁路路基支挡结构设计规范中提出的各项技术要求。锚头顶面必须与锚索轴线垂直。安装锚索体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓缓将锚索体放入孔内，用钢尺量出孔外露出的钢绞线
压力分散型预应力锚索施工技术 1 引言 传统拉力型锚杆在锚杆受荷时，不能将荷载均匀地分布于固定长度上，会产生严重的应力集中现象。由于粘结应力分布的不均匀性，随着锚杆上荷载的增大，在荷载传至固定长度最远端之前，在杆体与灌浆体或灌浆体与地层界面上就会发生粘结效应逐步弱化或脱开现象。压力分散型锚固系统，将集中荷载分散为几个较小的荷载作用于固定段的不同部位，使粘结应力峰值大大降低，因单元锚杆的固定长度很小，不会发生粘结效应逐步弱化，使粘结应力均匀地分布在整个固定长度上，最大限度地调用整个锚杆固定长度范围内的地层强度，锚杆承载力可随固定长度的增长而成比例提高。 2 工程概述 浦南高速公路南平市境K211+620～+960段金斗山滑坡在持久强降雨的不利影响下，产生了明显的工后变形和发展扩大，逐渐体现为后部山坡形成明显、连贯的变形周界，边坡浅层坍塌变形集中发育，两排抗滑桩之间的检测孔剪断破坏，前排抗滑桩前坡体局部溜坍，在二级边坡坡脚附近出现明显的剪出鼓胀裂缝带，第一级边坡挡墙受剪切呈现水平裂缝，预应力锚索出现破坏现象等。 为确保本段高速公路边坡稳定和交通安全，采用综合的治理工程措施根治该巨型山体滑坡地质灾害。本次支挡加固工程分为锚索抗滑桩、锚索框架及预应力锚索地梁三部分，现就锚索框架及锚索地梁采用压力分散型锚索施工作简要介绍。 3 压力分散型锚索加固方案 3.1 压力分散型锚索的基本原理 压力分散型锚索以无粘结钢绞线作为锚索体，其主体结构由自由段和锚固段组成。压力分散型锚索是在不同长度的无粘结钢绞线末端连接固定承载体，注浆固定后，以一定的规律分配荷载张拉对应的钢绞线单元，设置在锚孔不同深度的承载体将拉应力转化为压应力通过浆体材料传递到锚固地层，提供工程主要的锚固力。如图1 所示。 图1 压力分散型锚索结构图 附设计图 3.2 坡体锚固方案 3.2.1 预应力锚索框架 在ZK211+880～+940段第四级刷方后的边坡设置8片4节点及1片6节点锚索框架，锚索水平间距4m，上下排均为长度45m，下倾角25°，设计荷载700KN。 3.2.2 预应力锚索地梁 在ZK211+660～+954段第一级边坡路堑挡墙上设置97根锚索地梁，地梁中对中间距3m，地梁截面尺寸0.5×0.6m，高度8m，可根据挡墙实际高度调整地梁长度。ZK211+660～+780段39根地梁，上排锚索长度38m，下排锚索32m，锚索下倾角30°，设计荷载600KN。ZK211+780～+954段58根地梁，上排锚索26m，下排锚索25m，锚索下倾角25°，设计荷载600KN。 3.2.3 压力分散型锚索的结构形式 框架及地梁锚索类型均为压力分散型，由6根φ15.24、强度1860MPa的高强度低松弛无粘结钢绞线组成，共分为3个单元，每个单元由2根高强度、低松弛的无粘结钢绞线通过特制的挤压簧和挤压套对称的内置于钢质承载板上组成，锚固段长度12m。 4 预应力锚索试验在预应力锚索正式施工前, 应进行锚索的抗拉破坏试验, 以验证设计所采用的锚索的设计参数和施工工艺的合理性以及锚索的安全系数, 并在锚索施工前及时向设计单位提交试验报告, 以验证和调整设计。
