数控车实训图纸—G73车削葫芦
先看一下作品：

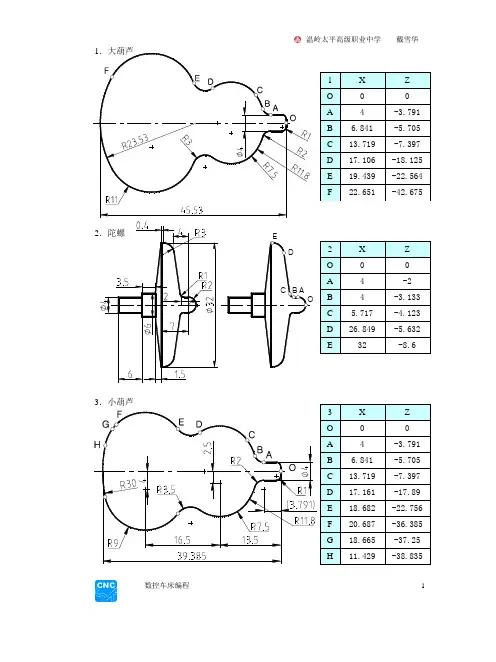

数控车图纸（葫芦）：
一、教学目的通过数控车床实训车削葫芦来掌握G73指令的用法二、教学重点掌握G73指令的用法三、教学难点数控车削刀具的选择四、回顾G73指令的用法
G00X___Z___G73U____W______R_____F_____G73P_____Q______U_____W____N _____循环开始循环体N_____循环结束G70P____Q___
五、毛坯直径为35毫米，长度为100毫米的塑料棒
六、刀具60度的螺纹刀
七、程序
o2012
t0101
m03s600
g00x35z2
g73u16w0r8f100
g73p20q40u0.2w0n20
g00x0
g01z0f60
g03x4.09z-6.55r3.59
g02x17.45z-22.72r19.93 g03x19.07z-34.46r7.03
g03x22.78z-50.31r8.41n40 g00x33
g70p20q40
g00x100z100
m30
八、斯沃数控仿真加工葫芦
