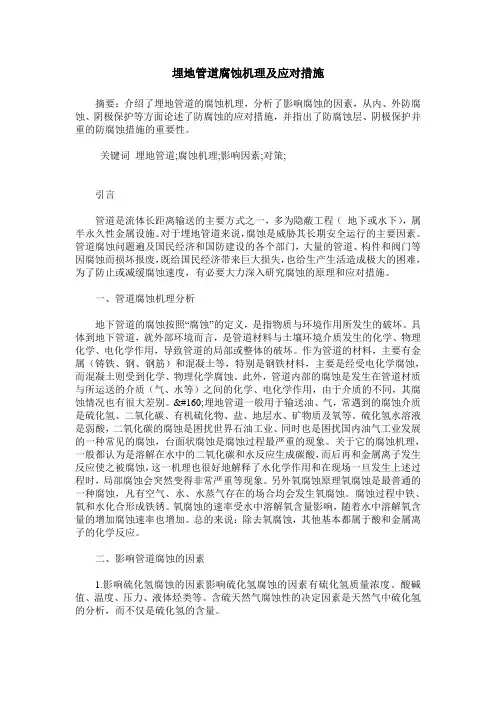

埋地管道腐蚀机理及应对措施
摘要：介绍了埋地管道的腐蚀机理，分析了影响腐蚀的因素，从内、外防腐蚀、阴极保护等方面论述了防腐蚀的应对措施，并指出了防腐蚀层、阴极保护并重的防腐蚀措施的重要性。
关键词埋地管道;腐蚀机理;影响因素;对策;
引言
管道是流体长距离输送的主要方式之一，多为隐蔽工程（地下或水下），属半永久性金属设施。对于埋地管道来说，腐蚀是威胁其长期安全运行的主要因素。管道腐蚀问题遍及国民经济和国防建设的各个部门，大量的管道、构件和阀门等因腐蚀而损坏报废，既给国民经济带来巨大损失，也给生产生活造成极大的困难，为了防止或减缓腐蚀速度，有必要大力深入研究腐蚀的原理和应对措施。
一、管道腐蚀机理分析
地下管道的腐蚀按照“腐蚀”的定义，是指物质与环境作用所发生的破坏。具体到地下管道，就外部环境而言，是管道材料与土壤环境介质发生的化学、物理化学、电化学作用，导致管道的局部或整体的破坏。作为管道的材料，主要有金属（铸铁、钢、钢筋）和混凝土等，特别是钢铁材料，主要是经受电化学腐蚀，而混凝土则受到化学、物理化学腐蚀。此外，管道内部的腐蚀是发生在管道材质与所运送的介质（气、水等）之间的化学、电化学作用，由于介质的不同，其腐蚀情况也有很大差别。 埋地管道一般用于输送油、气，常遇到的腐蚀介质是硫化氢、二氧化碳、有机硫化物、盐、地层水、矿物质及氧等。硫化氢水溶液是弱酸，二氧化碳的腐蚀是困扰世界石油工业、同时也是困扰国内油气工业发展的一种常见的腐蚀，台面状腐蚀是腐蚀过程最严重的现象。关于它的腐蚀机理，一般都认为是溶解在水中的二氧化碳和水反应生成碳酸，而后再和金属离子发生反应使之被腐蚀，这一机理也很好地解释了水化学作用和在现场一旦发生上述过程时，局部腐蚀会突然变得非常严重等现象。另外氧腐蚀原理氧腐蚀是最普通的一种腐蚀，凡有空气、水、水蒸气存在的场合均会发生氧腐蚀。腐蚀过程中铁、氧和水化合形成铁锈。氧腐蚀的速率受水中溶解氧含量影响，随着水中溶解氧含量的增加腐蚀速率也增加。总的来说：除去氧腐蚀，其他基本都属于酸和金属离子的化学反应。
二、影响管道腐蚀的因素
1.影响硫化氢腐蚀的因素影响硫化氢腐蚀的因素有硫化氢质量浓度、酸碱值、温度、压力、液体烃类等。含硫天然气腐蚀性的决定因素是天然气中硫化氢的分析，而不仅是硫化氢的含量。
输油管道腐蚀机理与防护措施 随着我国社会的不断进步和发展，我国的输油管道运输行业也获得了突飞猛进的进步，输油管道的一些节能和环保的功能也在自身发展的过程中逐渐的彰显出来，然而，近几年以来，却时常发生管道泄漏和失效的现象，而造成这一现象的主要原因就是管道遭受到了腐蚀，管道如果遭受到了腐蚀，就会对管道的使用寿命和所产生的经济收益产生直接的重要影响。因此，本文针对输油管道的腐蚀机理和防护措施进行了深入的探究和分析，从腐蚀的种类入手，对我国的管道腐蚀的保护对策进行了详细的总结，为日后我国研究输油管道的腐蚀工作奠定了一定的理论基础。 标签：输油管道；腐蚀；防护；措施 在油品运输的过程中，输油管道所具有的环保和节能的特征不断地彰显出来，在大多数的管道运输中，通常采取的都是无缝钢管，螺旋焊接钢管和直缝电阻焊钢管等材质，通过埋地和架空两种方式对管道进行铺设，因此，对于输油管道来说，它在输送油品的过程中，一定会受到来至周围介质所产生的腐蚀现象，主要会发生的是化学腐蚀和电化学腐蚀，一旦输油的管道遭到了腐蚀，不仅会大幅度的缩短管道的使用寿命，同时还会造成一定的环境污染，从而导致整体经济收益的缩减，严重的情况会导致整条管线失去自身的作用和价值。因此，本文针对输油管道的腐蚀工作进行了深入的探究和分析，提出了相关的输油管道防护措施，为日后防止输油管道腐蚀现象的发生提供了十分重要的理论意义。 1 腐蚀种类 金属由于受到周围环境的影响，从而发生一系列的化学或电化学的反应，对自身产生一种破坏性的侵蚀，就是我们所说的腐蚀。对于腐蚀来说，它具有一定的化学性质，大部分的腐蚀现象都是化学变化的过程，因此，我们根据输油管道腐蚀过程中所呈现出的特征的差异，将腐蚀的类型分为两种，分别是化学腐蚀和电化学腐蚀。 1.1 化学腐蚀 化学腐蚀指的是输油管道的表面与相关的氧化剂直接接触而产生的化学变化，在化学腐蚀的过程中，它是氧化剂和金属之间进行电子的转移，在此过程中并不会产生电流，例如，金属长期暴露在空气中，就会与空气中的氧气进行氧化，从而生成相应的金属化合物，除此之外，油品中由于含有较多的硫化物和有机酸，这些物质也会对金属的输油管管道产生一定的腐蚀作用。 1.2 电化学腐蚀 在输油管道中发生的电化学腐蚀，它指的是在金属管道和一些电解质之间形成了一定的作用，從而使金属表面和电解池之间构成了原电池的组成结构，引起
管道的腐蚀与防护方法集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
管道的腐蚀与防护方法一、碱线腐蚀与防护 1．概况 大庆石化总厂炼油厂输转车间81单元碱管道用于向生产装置提供浓度30%～40%的碱液，管道材质为碳钢，连接采用焊接方式，工作压力为0.6～0.7Mpa,工作方式为间歇式。冬季操作时需用0.3Mpa压力的蒸气伴热，由于碱液温度高，造成管道焊口开裂，碱液经常泄漏，生产很被动。同时泄漏出的碱液腐蚀其它管道，每年维修费用很大，这种现象94年前一直没有得到解决。 2．腐蚀原因分析 普通碳钢在碱液中会形成一层以Fe３O４或Fe２O３为主要成分的表面膜，同时由于晶界上有碳化物和氮化物析出，使晶界上的表面膜不稳定，易溶解。在外应力的作用下产生了晶界裂纹，使新暴露出来的铁产生FeO2－的选择性溶解，形成应力腐蚀。 碳钢在NaOH溶液浓度5%以上的全部浓度范围都可能产生碱脆，而以30%左右的浓度最危险，发生碱脆的最低温度为50℃，在沸点附近的高温区最易发生。见图一。
管道使用过程中，夏季或管道不加热时，浓度在30～40%的碱液不发生碱脆；而在冬季，管道加热时，温度超过50℃，碱浓度仍为30～40%时则发生碱脆，因为实际碱管道在加热的情况下往往都高于50℃。 另外，碱性溶液只有在非常富集的情况下，才会通过如下反应溶解铁： 3Fe+7NaOH→Na3FeO3·2Na2FeO2+7H Na3FeO3·2Na2·2Na2FeO2+4H2O→7NaOＨ+Fe3O4+H 7H+H→4H2 3Fe+4H2O→Fe3O4+4H2 该管道每10日左右送一次碱，容易在焊口处沉积碱液。管道一般为单面焊，内壁常有未焊透处，存有间隙。随时间延长，碱液浓缩，造成碱液在焊口处富集，使焊口处首先腐蚀，而且使焊道不存在金属钝化膜，常露出新鲜的金属表面。根据电化学腐蚀原理，该处的金属表面常处于阳极处，处于腐蚀状态。 原管道的接头为焊接，焊口附近的金相组织比基体的金相组织晶粒大，加之焊接组织不均匀性及焊接后存在较多的缺陷，这样焊道与基体金属的表面机械性能及化学成分存在较大的差异。 该管道在50℃以上的情况下使用和停用交替进行时，由于碱液的富集及较高温度的双重作用，很快发生应力腐蚀开裂，使管道泄漏在冬季频繁发生。 3.材料选择依据
编号：SY-AQ-09483 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 金属管道腐蚀防护基础知识 Basic knowledge of metal pipeline corrosion protection
金属管道腐蚀防护基础知识 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关系更直接，显得更为突出。 1．什么叫金属腐蚀？ 金属腐蚀是金属与周围介质发生化学、电化学或物理作用成为金属化合物而受破坏的一种现象。 2．金属管道常见的腐蚀按其作用原理可分为哪几种？ 金属管道常见的腐蚀按其作用原理可分为化学腐蚀和电化学腐蚀两种。 3．常用的防腐措施有哪几种？ 常用的防腐措施有涂层、衬里、电法保护和缓蚀剂。 4．什么叫化学腐蚀？ 化学腐蚀是指金属表面与非电解质直接发生纯化学作用而引起的破坏。化学腐蚀又可分为气体腐蚀和在非电解质溶液中的腐蚀。 5．什么叫电化学腐蚀？ 电化学腐蚀是指金属与电解质因发生电化学反应而产生破坏的
现象。 6．缝隙腐蚀是如何产生的？ 许多金属构件是由螺钉、铆、焊等方式连接的，在这些连接件或焊接接头缺陷处可能出现狭窄的缝隙，其缝宽（一般在 0.025~0.1mm）足以使电解质溶液进入，使缝内金属与缝外金属构成短路原电池，并且在缝内发生强烈的腐蚀，这种局部腐蚀称为缝隙腐蚀。 7．什么是点腐蚀？ 点腐蚀是指腐蚀集中于金属表面的局部区域范围内，并深入到金属内部的孔状腐蚀形态。 8．点蚀和坑蚀各有什么特征？ 点蚀：坑孔直径小于深度；坑蚀：坑孔直径大于深度。 9．什么是应力腐蚀，应力腐蚀按腐蚀机理可分为几种？ 由残余或外加拉应力导致的应变和腐蚀联合作用所产生的材料破坏过程称为应力腐蚀。应力腐蚀按腐蚀机理可分为：（1）阳极溶解（2）氢致开裂。
什么是埋地管道外检测？ （一）管线腐蚀环境调查 因管道的腐蚀主要是电化学腐蚀，所以腐蚀环境调查内容主要有：土壤电阻率测试、杂散电流检测、腐蚀速率检测等。 （1）土壤电阻率测试 土壤电阻率是表征土壤导电能力的指标。它在土壤电化学腐蚀机理的研究过程中是一个很重要的因素。在埋地金属管道宏电池腐蚀过程中，土壤电阻率起着主导作用。因为在宏电池腐蚀中，极间电位差常常高达数百毫伏，而电极的可极化性大小对于腐蚀电流的减弱已不起显著作用，此时腐蚀电流的大小受欧姆电阻控制。所以，在其它条件相同的情况下，土壤电阻率越小，腐蚀电流越大，土壤腐蚀性越强。 土壤电阻率的大小取决于土壤中的含盐量、含水量、有机质含量及颗粒、温度等因素。由于土壤电阻率与多种土壤理化性质有关，所以在许多情况下，人们常常借助于土壤电阻率的大小来判断土壤的腐蚀性。管道通过低电阻率的地段，产生腐蚀的可能性很大。当然，这种对应关系对宏电池腐蚀确实如此，对于微电池腐蚀来说，其腐蚀性主要取决于阴、阳极的极化率，而与土壤电阻率无关。因此，土壤电阻率对于评价土壤腐蚀性是很有用的，但如作为完全依赖的指标可能不完全正确。 （2）杂散电流测试 杂散电流主要有直流杂散电流、交流杂散电流、大地电流三种形态，其中以直流杂散电流的危害性最大。当杂散电流所引起的管地电位过低时，管道表面会析出大量氢，造成防腐绝缘层破坏和脱落，从而加剧阴极区的腐蚀破坏。 杂散电流腐蚀集中产生在电阻小、易放电的局部位置，如防腐层破损剥落的缺陷部位、尖角边棱突出的部位。由于杂散电流的强度一般都很大，从而使金属管道溶解量大大增加，并且杂散电流可使被干扰体系在短时间内发生点蚀穿孔，甚至诱发应力腐蚀开裂，常规的阴极保护都难以阻止杂散电流的影响，因此杂散电流应作为重点检测内容。对检测出的数据，根据现行的标准与规范进行评定。 （3）腐蚀速率检测 检测将针对现场实际情况选取典型的土壤进行腐蚀速率检测，以评价管线土
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 埋地燃气管道腐蚀漏气修复总 结(通用版) Safety management is an important part of production management. Safety and production are in the implementation process
埋地燃气管道腐蚀漏气修复总结(通用版) 摘要：本文主要介绍了城市住宅小区埋地钢质燃气管网发生腐蚀漏气问题后，对管道防腐系统进行技术维修与改造，对管网实施牺牲阳极阴极保护措施等，防止管道继续发生腐蚀，确保管道长期安全运行的工作经验。 关键词：埋地燃气管道腐蚀漏气防腐阴极保护 1概况 杭州市位于钱塘江入海口区域,土壤由于受海水侵袭含盐量很高，土壤电阻率只有十几欧姆，腐蚀性特别强。通常情况下钢质燃气管道埋入地下后,仅1年左右的时间就会发生腐蚀穿孔漏气。杭州市燃气(集团)有限公司三塘区域埋地燃气管网于2000年前后相继铺设完成，管道防腐层采用的是聚乙烯胶带与环氧煤沥青加玻璃纤维布两种材料，管道没有采取阴极保护措施；管道直径为Ф219-Ф27多种规格，管壁厚度7mm-3mm不等。在这个区域中有个别小区从2003
年初开始，发现管道有腐蚀穿孔漏气现象后，随时间的延长发生漏气的次数越来越多。在对漏气点开挖维修过程中发现，管道漏气处均为点腐蚀穿孔，且腐蚀穿孔点管道的防腐层多数已经发生破损；但也存在少部分腐蚀漏气点，开挖后发现穿孔处管道的防腐层表面看起来很完整没有破损迹象，穿孔点处仍覆盖有防腐层，而剥开后发现防腐层已经与管道发生剥离，且之间有水浸入；这些现象说明管道的防腐层存在问题。为了解决管道防腐和腐蚀漏气方面的问题，我们对管道发生腐蚀的原因进行了分析研究和探讨，制定了防止管道继续发生腐蚀的有效方法，较好的解决了三塘区域燃气管道腐蚀漏气的问题，确保了管道的长期安全运行。 2管道腐蚀因素分析 三塘区域埋地燃气管道发生漏气问题后，我们组织相关技术人员并委托河南省防腐工程有限公司进行了调查和分析，对发生腐蚀漏气区域自然环境、土壤情况、管道防腐层、管道腐蚀穿孔部位等方面进行了认真调查，对管道发生腐蚀的原因从原理方面进行了综合分析，初步认为管道发生腐蚀的原因有以下几种：
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 2021新版埋地钢管外防腐层直接 检测技术与方法
2021新版埋地钢管外防腐层直接检测技术与 方法 导语：生产有了安全保障，才能持续、稳定发展。生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。"安全第一" 的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。 摘要：根据多年检测地下管道外防腐层的实践经验，系统地论述了地下管道外防腐层检测前沿的几种理论方法。通过对这些理论方法和检测技术的分析，以期能对我国油气等埋地管网腐蚀评价的技术规范制定、实际管道腐蚀检测的实施、埋地管网腐蚀评价起到指导和借鉴作用。 关键词：外防腐层直接检测和评价；交流电流法；直流电压法 1埋地钢管的腐蚀类型 ①管道内腐蚀 这类腐蚀影响因素相对来说比较单一，主要受所输送介质和其中杂质的物理化学特性的影响，所发生的腐蚀也主要以电化学腐蚀为主。例如：如果所运输的天然气的湿度和含硫较高时，管道内就容易发生电化学腐蚀。对于这类腐蚀的机理研究比较成熟，管道内腐蚀所造成的结果也基本上可预知，因此处理方法也规范。比如通过除湿和脱硫，
盐渍土对公路危害的浅析及处理措施摘要：对公路的路基路面进行养护是为了保持路况的完好，延长道路的使用寿命，是为经济建设提供保障的基本条件。本文阐述了盐性及盐渍程度、土的颗粒组成及细粒特性、水文地质和气候条件。通过盐渍土对路基路面、混凝土结构物的危害现场调查，综合施工经验，提出了对盐渍土进行处理的措施。 关键词：盐渍土、危害、防治措施 一、前言 近几年，我国道路建设步伐在不断的加快，各种路面病害情况也在不断出现，其中对盐渍土使得公路路基路面出现危害问题必须加以重视。盐渍土是指含盐量超过一定数量的土。盐渍土是土层盐渍化工程的产物，在公路工程中，主要是指地表土层1米厚度内，易溶盐含量平均大于或等于0.3%的含盐土层。盐渍土属特殊土类，因为它具有一般土所没有的特点，不能按一般土来对待。因此，只有不断分析盐渍土对公路路基路面危害的处理方法，才能保证道路的质量。 二、盐渍土的主要特点 1、盐渍土的三相组成与一般土不同，常规土体的三相组成是由气相--空气、液相--水、固相--土颗粒所构成。但是，盐渍土的三相组成由气相--空气、液相--溶液、固相--土与盐结晶的混合体所构成。液相中含有盐溶液，固相中含有结晶盐，尤其是易溶的结晶盐。也就是说，盐渍土的液相与固相会因外界条件变化而相互转化。 2、盐渍土中的盐遇水溶解后，土的物理和力学性质指标均会发生变化，其强度指标明显降低。 3、盐渍土中的盐浸水后，因盐溶解盐渍土中的水携盐上聚，使路基次生盐渍化，造成路基溶陷与潜蚀、路面翻浆、盐胀、溶陷及路面不规则变形、沥青面层起皮、脱落、网裂和坑洼等问题。 4、盐渍土中的岩溶液会导致建筑物和地下设施的材料腐蚀。腐蚀程度取决于材料的性质和状态以及盐溶液的浓度等。
目录 一、金属管道腐蚀的危害1 1．金属管道腐蚀程度鉴别 (2) 2. 金属管道的腐蚀及使命 (2) 3.管道腐蚀实例及分析 (5) 4.金属管道腐蚀的危害 (8) 二、金属管道腐蚀的原因 1．化学腐蚀 (8) 2．电化学腐蚀 (9) 3．其它原因 (10) 三、防腐对策 (10) 1．做好金属管道的防腐层处理 (11) 2．合理选用管材及阀件 (13) 3. 合理设计 (13) 4.精心施工，严格按规范操作 (13) 5.加强运行维护管理 (14) 6.质量控制及检验 (14) 结论 (19) 致谢 (21) 参考文献 (22)
金属管道的腐蚀及防腐对策 摘要介绍了金属管道腐蚀的危害及实例。简述了化学腐蚀、电化学腐蚀和由于安装原因造成的管道腐蚀，提出了覆盖层保护法，加强运行维护管理和精心施工，合理选用管材管件等防腐措施。 关键词：金属管道化学腐蚀电化学腐蚀防腐质量控制 一、金属管道腐蚀的危害 金属及金属管道腐蚀是一个世界性的问题。用于建筑设备配管的金属管道由于直接接触各种易产生腐蚀的介质，其腐蚀问题尤为突出。建筑设备配管的金属管道按材质分主要有钢管（含镀锌钢管）、铸铁管、不锈钢管、铜管、铝管等，按用途分有生活、生产的冷、热给水管、蒸汽及其它气体、污废水排水、凝结水、消防给水管等。因钢管的用量最大、最容易腐蚀，本文将予以重点讨论。 1.1 金属管道腐蚀程度的鉴别方法可用表1 来表述（指安装前内外壁检查）。 1.2 金属管道的腐蚀及其使用寿命 腐蚀将严重影响金属管道使用寿命。随着时间的推移，金属管道的腐蚀是不可避免的。即使做了防腐涂层，其涂层也会逐渐老化而丧失其防腐蚀性能。金属管道的腐蚀有多方面因素，主要原因可用表2 来表述。
油气输送管道腐蚀机理与防护措施 为了保障我国油气管道的运行安全，提高管道的使用寿命，本文将从我国油气管道的运行实际出发，首先对其腐蚀机理进行深入分析，探讨管道防护措施，为保障管道的运行安全奠定基础。 标签：油气管道；腐蚀机理；化学腐蚀；电化学腐蚀；防护措施 管道输送是油气资源运输中最常见的运输方式，其运输效率和成本也相对较低，但是由于管道内介质和外界环境因素的原因，使得管道极易产生腐蚀，其腐蚀类型可以分为两种，一种是均匀腐蚀，另一种是不均匀腐蚀。当管道不均匀腐蚀状况较为严重时，将会产生管道穿孔，进而引起油气资源泄漏，油气资源泄漏不但会对环境产生严重的污染，而且还可能会产生安全事故。在另一方面，当管道均匀腐蚀严重时，则会造成管道寿命严重下降，从而造成较大的经济损失。因此，探讨管道的腐蚀机理，并提出防护措施十分重要。 1 油气管道腐蚀机理分析 1.1 化学腐蚀 化学腐蚀指的是管道与腐蚀性物质直接接触，从而产生化学作用而引起的管道破坏。化学腐蚀可以分为两种类型，分别是气体腐蚀和非电解质腐蚀。 1.1.1 气体腐蚀 某些地上管道将长时间暴露于空气中，空气中的SO2、CO2等气体将会与管道金属产生化学作用，从而在管道表面形成大量的氧化物。同时，由于大多数管道都是采用加热输送，在高温的作用下，管道表面形成氧化物的速度将会大大加快，即腐蚀速率加快。 1.1.2 非电解质腐蚀 油气资源中本身就含有大量的腐蚀性物质，例如H2S、SO2等，当管道内的油气含水率较高时，这些物质将溶于水中从而产生腐蚀性溶液，进而对管道内壁产生腐蚀。 1.2 电化学腐蚀 在管道腐蚀过程中，由于电化学因素所产生的腐蚀作用最为严重。该种腐蚀与化学腐蚀存在较大的差别，其中最大的差别在于腐蚀过程中将有电流产生。由于油气管道中含有大量的铁元素，但是由于管道加工过程中会引入大量的杂质，杂质与铁元素之间将形成原电池，从而对管道产生腐蚀作用。在另一方面，H2S、SO2等物质溶于水中时，由于该溶液与管道金属的电位不同，也会形成原电池，
埋地管道外检测施工工法 中油管道检测技术有限责任公司 编写人：李杰洪险峰吴南勋张瑞鹏王世新 1 前言 随着国内输油气管道建设的大规模增长、国际油价与日攀升，保护输油气管道安全运行至关重要。随着国家对油气管道生产运营安全的重视，管道的风险评价及完整性管理工作得到快速发展,而管道外检测技术就是其中一项关键的环节。 管道外检测技术主要包括管道防腐层质量评价和阴极保护技术评价。防腐层是保护埋地管道免受外界腐蚀的第一道防线，其保护效果直接影响着电法保护的效率。NACE1993年年会第17号论文指出：“正确涂敷的防腐层应为埋地构件提供99 %的保护需求，而余下的1%才由阴极保护提供”。因此, 防腐层与电法保护（CP）的联合使用是最为经济有效的，因而广泛用于埋地管道腐蚀的控制。为了让管道检测部门、运营部门了解埋地长输管道外防腐层质量状况和阴极保护的水平，为管道完整性管理提供数据支持，本工法通过外防护系统的预评价、间接检测、直接评价方法,提出一套管道外检测与评价方法。 2 工法特点 2.1在对管道不开挖的情况下，在地面采用专用设备对管道防腐层进行间接检测，科学、准确的对防腐层质量进行评定。 2.2采用国内先进检测设备对防腐层缺陷大小进行检测，对防腐层缺陷等级及活性分类。
2.3采用国内外先进的检测仪器对管道的阴极保护系统的进行有效性评价。 2.4该检测方法对管道本身及周围环境无有害影响。 3 适用范围 适用于钢质埋地长输管道，其它埋地具有铁磁性管道及构筑物可参照执行。 4工艺原理 防腐层质量的评定现场采用多频管中电流法（RD-PCM）进行测量，其基本原理是在管道上施加一个近似直流的电流信号（4Hz），用接收机沿管道走向每隔一定的距离测量一次管道电流的大小。当防腐层质量下降或存在缺陷时，电流就会加速衰减。通过分析管道电流的衰减率变化可确定防腐层的优劣。 防腐层缺陷检测是现场采用直流地电位梯度法（DCVG）进行测量，其工艺原理是：在管道上施加非对称性的同步通/断的直流电流后，利用放臵在管道正上方和管道一侧的两根硫酸铜探杖，以1-3m间隔测量土壤中的直流电位梯度。在接近破损点附近电位梯度会增大，远离破损点时，电位梯度会变小。根据测量得到的电位梯度变化，可确定防腐层破损点位臵；依据破损点IR%定性判断破损点的大小及严重程度。 阴极保护系统测试现场采用密间隔电位测试方法（CIPS）进行测量，由一个高灵敏的毫伏表和一个Cu/CuSO4半电池探杖以及一个尾线轮组成。测量时，在阴极保护电源输出线上串接中断器，中断器以一
内陆盐渍土环境下混凝土结构耐久性研究
内陆盐渍土环境下混凝土结构耐久性研究 [摘要]：本文以我国西部内陆盐渍土地带环境下的混凝土结构为背景，详细分析该环境下耐久性的影响因素、作用机理，并提出合理的技术措施，以保障复杂环境下的结构耐久性。 [关键词]：盐渍土环境；混凝土耐久性；腐蚀机理；解决措施 正文： 1.研究背景 我国西部青海、甘肃等西北部地区，不仅冬季寒冷、干燥、日照时间长，而且其土壤属内陆盐渍土，含有大量的SO42-（1.43%）、Cl1-（0.82%）和Mg2-（0.62%）等离子。这些地区的桥梁、隧道等构筑物的混凝土结构遭受冻融循环、盐侵蚀、剧烈温差等多因素的共同破坏作用，混凝土结构的服役环境极其恶劣。 我国正在实行西部大开发的政策，因此，大量的基础设施要建设在盐渍土地带环境下。由于盐渍土地带环境下的混凝土腐蚀速度远远超过一般环境下环境的腐蚀速度，不得不进行工程修复，因此造成了巨大的经济损失。所以，研究该环境下的混凝土的耐久性的研究具有非常重要的现实意义和深远的社会影响。 2.西部盐渍土环境下混凝土结构耐久性的影响因素综述 在西北地区，高寒、大温差、强辐射、干燥、大风沙、盐碱腐蚀等恶劣气候环境使得混凝土结构处于干湿变化、温度变化、冻融循环、
盐碱腐蚀、风蚀等多种自然因素的作用下，日积月累，在混凝土结构中极易产生剥蚀、裂缝等，对混凝土的耐久性造成了很大的不利。 大体可将这些因素分为气蚀，磨损，冻融等物理因素，以及硫酸盐，碳化，碱-集料反应等化学因素。 3.西部盐渍土环境下混凝土结构耐久性的影响因素作用机理 3.1冻融循环 冻融破坏形式:混凝土冻融破坏有两种基本形式冻胀开裂和冻融剥蚀。冻胀开裂的特征是混凝土产生裂缝，裂缝在表面连结的同时向内部扩展延伸；盐冻剥蚀破坏是典型的冻融剥蚀破坏形式。 冻融循环破坏机理：混凝土的抗冻性是混凝土受到物理作用(干湿变化、温度变化、冻融变化等)后反映混凝土耐久性的重要指标之一。混凝土冻融作用破坏机理是混凝土在其冻融的过程中，遭受的破坏应力主要由两部分组成。其一是当混凝土中的毛细孔水在某负温下发生物态变化，由水转变成冰，体积膨胀，因受毛细孔壁约束形成膨胀压力，从而在孔周围的微观结构中产生拉应力；其二是当毛细孔水结成冰时，由凝胶孔中过冷水在混凝土微观结构中迁移和重分布引起的渗管压。由于表面张力的作用，混凝土毛细孔隙中的水的冰点随着孔径的减小而降低。当胶凝孔水形成冰核的温度在-78℃以下时，由冰与过冷水的饱和蒸汽压差和过冷水之间的盐分浓度差引起水分迁移而 形成渗透压。另外胶凝不断增大，形成更大膨胀压力，当混凝土受冻时，这两种压力会损伤混凝土内部微观结构，当经过反复多次的冻融
第29卷第11期Vol.29NO．11重庆工商大学学报（自然科学版）J Chongqing Technol Business Univ.（Nat Sci Ed ）2012年11月Nov．2012 文章编号：1672－058X （2012）11－0093－06 给水管道管材对水质的影响及防腐措施 * 廖伟伶 （四川大学建筑与环境学院，成都610225）收稿日期：2012－05－07；修回日期：2012－06－04． *基金项目：重庆市教委科研项目（090703）． 作者简介：廖伟伶（1991-），女，重庆石柱人，从事给排水工程研究． 摘要：介绍了给水管网中各类管材材质对水质的影响。这些影响包括有机物与无机物的溶出、生长环的生长难易程度、余氯衰减、管道涂层材料脱落产生的杂质及浓度的增加等，并指出提高出厂水水质和稳定性，更新供水管道系统和维护旧供水管道系统等相关防治措施。 关键词：给水管网、管材现状、管材、水质、防治措施 中图分类号：TU993文献标志码：A 近年来，随着人民生活水平的逐渐提高，国内相关规范对管道管材的质量要求越来越严，有关部门对管道管材技术的发展非常重视，并投入大量的资金进行开发和研究。规范指出：给水系统所采用的管材，应符合现行产品标准的要求。正确选择管道管材对于系统的正常运行及水质的达标有深远的意义。例如，水中 碳酸作用所引起的结垢， 过氧化理论下形成的铁锈对管道的腐蚀，还有生物性堵塞等情况，都是选择管道管材的重要影响因素［1］。 1对给水管材的要求 目前给水管网中所用的管道材料种类较多，但是在一定的应用环境与条件下有其最佳选择，如果选择得当，将会带来好的技术经济效果，工程技术人员对此应该引起足够的重视和注意［2］。 筛选给水管道管材的条件：具备一定的抗外载荷能力；能承受所需内压；长期输水后，内壁仍然光滑，能继续保持很好的输水能力；与水接触后不会发生反应并产生有毒有害物质；耐腐蚀，使用寿命长；可就地取材，造价低；安装方便，维修简单［3］。 但由于多方面的原因，在实际工程中，给水管材一直难以完全达到上述要求。给水管道基本上以选用金属材料管道为主。因此，常有管道腐蚀结垢、堵塞的现象，管内的水质卫生状况也缺乏有效的监督保障。2给水管道管材现状 目前，在给水工程中，我国输配水管网应用的主要管材为球墨铸铁管、环氧树脂涂衬球墨铸铁管、不锈钢管、玻璃钢管和塑料管等。此5种管材的基本情况如下。（1）球墨铸铁管。在对原铁成分的严格精选基础上，将镁和镁合金等碱土金属加入到溶化了的铁水中，使铁中石墨呈球状［3］。其特点是强度高、韧性大（在压环试验中将压环的直径压扁到直径的50%时，环两侧
混凝土盐渍土腐蚀机理及影响因素 [摘要]通过对盐渍土地区混凝土腐蚀的机理分析, 指出了西部盐渍区富含的硫酸盐是造成混凝土物耐久性差的主要原因; 并详细阐述了国内外关于混凝土硫酸盐侵蚀影响因素的现状研究。 [关键词]盐渍土耐久性硫酸盐侵蚀 盐渍土就是指含盐分较高的土壤, 一般超过3% 的盐含量就可归结到盐渍 土的范围。我国西部地区盐渍土分布广泛, 新疆、青海、西藏、甘肃、宁夏以及内蒙古等地均有大面积的盐渍区。我国正在实施西部大开发战略, 因此大量基础设施就要建于盐渍土之上。以往的资料和调查表明, 一些道路、桥梁、建筑物、地下管道乃至电线杆等, 仅使用几年就遭受严重的腐蚀破坏, 不得不进行工程修复, 造成巨大经济损失。因此, 研究抗腐蚀混凝土在盐渍地区的耐久性问题, 具有非常重要的现实意义和深远的社会影响。 1、盐渍土对混凝土结构的腐蚀机理 盐渍土含盐量及含盐种类有很大差别, 其腐蚀性也有差异。氯盐主要腐蚀混凝土中的钢筋从而引起结构破坏; 硫酸盐主要是通过物理、化学作用破坏水泥水化产物, 使混凝土分化、脱落和丧失强度。1. 1 硫酸盐的化学腐蚀机理实际上硫酸盐侵蚀是一个比较复杂的过程。硫酸盐侵蚀引起的危害性包括混凝土的整体开裂和膨胀以及水泥浆体的软化和分解。不同的Ca、N a、K、M g 和Fe 的阳离子会产生不同的侵蚀机理和破坏原因, 如硫酸钠和硫酸镁的侵蚀机理就截然不同。1) 硫酸钠侵蚀首先是N a2SO 4 和水泥水化产物Ca (OH) 2 的反应, 生成的石膏(CaSO4·2H2O ) , 再与单硫型硫铝酸钙和含铝的胶体反应生成次生的钙矾石, 由于钙矾石具有膨胀性, 所以钙矾石膨胀破坏的特点是混凝土试件表面出现少数较粗大的裂缝。当侵蚀溶液中SO 2-4 浓度大于1000mg?L 时, 水泥石的毛细孔若为饱和石灰溶液所填充, 不仅有钙矾石生成, 而且在水泥石内部还会有二水石膏结晶析出。从氢氧化钙转变为石膏, 体积增大为原来的两倍, 使混凝土因内应力过大而导致膨胀破坏。石膏膨胀破坏的特点是试件没有粗大裂纹但遍体溃散。B iczok 认为: 侵蚀溶液浓度改变, 反应机理也发生变化。以N a2SO 4 侵蚀为例, 低SO 2-4 浓度(< 1000mg?L SO 2-4 ) , 反应产物主要是钙矾石; 而在高浓度下(> 8000mg?L SO 2-4 ) , 主要产物是石膏; 在中等程度浓度下(1000mg? L～8000mg?L SO 2-4 ) , 钙矾石和石膏同时生成。在M gSO4 侵蚀情况下, 在低SO 2-4 浓度(< 4000mg?L SO 2-4 ) , 反应产物主要是钙矾石; 在中等程度浓度下(4000mg? L～7500mg?L SO 2-4 ) , 钙矾石和石膏同时生成; 而在高浓度下(> 7500mg?L SO 2-4 ) , 镁离子腐蚀占主导地位。2) 硫酸镁与水化水泥产物的反应方程式如下:Ca (OH) 2+ M gSO4+ 2H2O→CaSO4·2H2O + M g (OH) 2 (3)硫酸镁侵蚀首先发生上式的反应, 然而上式生成的M g(OH) 2 与N aOH 不同, 它的溶解度很低(0. 01g?L , 而Ca (OH ) 2是1. 37g?L ) , 饱和溶液的PH 值是10. 5 (Ca (OH) 2 是12. 4,N aOH是13. 5) , 在此PH 值下钙矾石和C- S- H 均不稳定, 低的PH 值环境将产生以下结果: (1) 次生钙矾石不能生
管道的腐蚀及防腐措施 城市燃气管网中，燃气管道一般采取地下敷设，这容易给金属管道包括钢管带来严重的腐蚀。而且与长输管道相比，城市燃气管道多为环状、枝状，管件密布，管道变径较普遍；随着城市建设的进展逐步形成并拓展，质量缺陷较多；周边环境复杂甚至突变，城市杂散电流干扰严重。这都要求我们要做好钢管的防腐工作。 1、钢制管道腐蚀类型 埋地金属管道的腐蚀形式分为均匀腐蚀和局部腐蚀两种，多以局部腐蚀为主，其危害性也最大。钢管在土壤中的腐蚀过程主要是电化学溶解过程，由于形成了腐蚀电池从而导致管道的锈蚀穿孔。按腐蚀电池阳极区与阴极区间距的大小，又可将钢管的腐蚀形态分为微电池腐蚀和宏电池腐蚀两大类。 所谓微电池腐蚀，是指由相距仅为几毫米甚至几微米的阳极和阴极所组成的微电池作用所引起的管道腐蚀。其外形特征十分均匀，故又称均匀腐蚀。由于微阳极与微阴极相距非常近，故微电池腐蚀的速度不依赖于土壤电阻率，仅决定于微阳极和微阴极的电极过程。微电池腐蚀对埋地钢管的危害性较小。 所谓宏电池腐蚀，是指由相距几厘米甚至几米的阳极区和阴极区所组成的宏电池作用所引起的管道腐蚀。宏电池腐蚀也称局部腐蚀。由于阳极区与阴极区相距较远，土壤介质电阻在腐蚀电池回路总电阻中占相当大比例，因此宏电池腐蚀的速度除与阳极和阴极的电极过程有关外，还与土壤电阻率有关。土壤电阻率大，就能降低宏电池腐蚀的速度。在埋地钢管表面出现的斑块状或孔穴状的腐蚀即由宏电池腐蚀造成，其危害性相当大。 综上所述，埋地管道在土壤中主要遭受电化学腐蚀，、该腐蚀分为阳极过程、阴极过程、电流流动三个过程，相互独立又彼此联系，其中一个过程受阻，另两个过程也受阻，腐蚀电池就会停止和减慢。这给我们采取防腐对策提供了理论依据。 2、钢管的防腐方法 针对埋地管道电化学腐蚀的三个过程，钢管的防腐方法也从抑制其中某一过程入手。如在管道外壁加防腐涂层，可增大回路电阻，减少腐蚀电流；外加直流电源，使钢管对土壤造成负电位、形成阴极保护，可消除阴阳极电位差，从根本
[日期：2010-08-16] 来源：中国路桥防水网作者：admin 由于腐蚀的危害性十分大，为了搞好防腐蚀工作，作为防腐施工的技术人员和工人对材料受到腐蚀的起因、原理等应进一步加深了解，以便合理地选择防腐蚀的方法。 一、腐蚀 腐蚀是指材料在环境的作用下引起的破坏或变质。这里所说的材料包括金属材料和非金属材料。 金属的腐蚀是指金属和周围介质发生化学或电化学作用而引起的破坏。有时还伴随有机械、物理和生物作用。 非金属腐蚀是指非金属材料由于直接的化学作用（如氧化、溶解、溶胀、老化等）所引起的破坏。 这里应当指出，单纯的机械磨损和破坏不属于腐蚀的范畴。 二、腐蚀分类 腐蚀在这里指金属腐蚀，金属腐蚀的分类方法很多。通常是根据腐蚀机理、腐蚀破坏的形式和腐蚀环境等几个方面来进行分类。 （1）按腐蚀机理分类从腐蚀机理的角度来考虑，金属腐蚀可分为化学腐蚀和电化学腐蚀两大类。 1 化学腐蚀金属的化学腐蚀是指金属和纯的非电解质直接发生纯化学作用而引起的金属破坏，在腐蚀过程中没有电流产生。例如，铝在纯四氯化碳和甲烷中的腐蚀，镁、钛在纯甲醇中的腐蚀等等，都属于化学腐蚀。实际上单纯的化学腐蚀是很少见的，原因是在上述的介质中，往往都含有少量的水分，而使金属的化学腐蚀转变为电化学腐蚀。 2电化学腐蚀金属的电化学腐蚀是指金属和电解质发生电化学作用而引起金属的破坏。它的主要特点是：在腐蚀过程中同时存在两个相对独立的反应过程———阳极反应和阴极反应，并有电流产生。例如，钢铁在酸、碱、盐溶液中的腐蚀都属于电化学腐蚀。金属的电化学腐蚀是最普遍的一种腐蚀现象，电化学腐蚀造成的破坏损失也是最严重的。 （2）按腐蚀破坏的形式分类金属腐蚀破坏的形式多种多样，但无论哪种形式，腐蚀一般都从金属表面开始，而且伴随着腐蚀的进行，总会在金属表面留下一定的痕迹，即腐蚀破坏的形式。可以通过肉眼、放大镜或显微镜等进行观察分析。根据腐蚀破坏的形式，可将金属腐蚀分为全面腐蚀和局部腐蚀两大类。 1 全面腐蚀金属的全面腐蚀亦称为均匀腐蚀，是指腐蚀作用以基本相同的速度在整个金属表面同时进行。如碳钢在强酸、强碱中发生的腐蚀一般都是全面腐蚀。由于这种腐蚀可以根据各种材料和腐蚀介质的性质，测算出其腐蚀速度，这样就可以在设计时留出一定的腐蚀裕量。所以，全面腐蚀的危害一般是比较小的。
埋地管道检测方案
————————————————————————————————作者：————————————————————————————————日期：
埋地管道检测方案 埋地管道的不开挖检测技术是管道无损检测技术的重要分支，通过采用该技术可以及时了解管道运行的整体情况，并为后面的开挖检测提供依据。目前使用的成熟的埋地管道不开挖检测技术主要是针对管道外覆盖层和阴极保护系统等方面进行检测的。通过对管道所处环境的腐蚀性检测来预知和了解管道内外腐蚀的程度及腐蚀原因，及时发现管道所存在的安全隐患，并采取科学的手段，适时地对管道进行修复和改造，确保管道的安全运行。埋地金属管道的腐蚀性检测可分为管道外检测和管道内检测。 一、管道外检测 管道外检测主要工作如下： （1）管道外部所处土壤环境的腐蚀性检测(包括土壤的土质、水质和杂散电流等)。 （2）管道外防腐绝缘层性能、完好程度、老化性能和使用寿命的预测。 （3）管道阴极保护状态、保护电位和保护电流的测定。 其中后两项内容的检测应是管道管理者日常对管道监测的重要内容和手段，这是由于这两种管道防护手段关系密切，管道外防腐层防护是基础，阴极保护是其防护不足的补充和辅助。如果金属管道外防腐层完整良好，则管体本身不会受到土壤溶液的腐蚀和破坏，而一旦防腐层产生了缺陷，则在缺陷处会产生腐蚀破坏。此时如果阴极保护能在防腐层缺陷处提供足够的保护电流密度，则电化学极化将使该处金属表面极化到热力学上的稳定态，不至于发生金属的氧化反应(即钢的腐蚀破坏)，而一旦阴极保护失效或不正常，则会造成该处的金属表面的破坏。因此用阴极保护的管道电位值和阴极保护的电流值可判断管道是否处于“保护”状态。由此可见，上述三项检测工作是保证埋地钢质管道无泄漏安全运行的必要手段。 1、管道外覆盖层的检测技术 管道外覆盖层的检测技术大多采用多频管中电流检测技术（PCM），它是一种检测埋地管道防腐层漏电状况的检测，是以管中电流梯度测试法为基础的改进型防腐层检测方法。其基本原理是将发射机信号线的一端与管道连接，另一端与
油气管道腐蚀机理及防护技术分析研究 油气集输和输送过程中离不开油气管道，只有保证油气管道安全平稳运行，才能确保油气本身的安全和企业的经济效益。油气储运作为石油工业的重要一环，其运行是否稳定，直接关系到油气输送安全。其中影响油气管道安全平稳运行的一个主要因素就是管道腐蝕。管道的使用寿命和所输油品质量会直接受到油气管道腐蚀的影响，甚至造成管道穿孔泄漏不能使用。因此，对油气管道腐蚀的机理及防护措施进行分析研究，有十分重要的现实意义。 标签：油气长输管道;腐蚀机理;防护技术 1油气管道腐蚀机理 1.1油气管道腐蚀概述 油气管道主要材质为中低碳钢，在长期的使用过程中，主要发生以下两种腐蚀过程，一种是受土壤环境，温度，雨水，大气等自然条件的影响，以及人为因素的破坏，造成外防腐层剥离破坏，管道遭受外腐蚀，二油气中的杂质及加入的含硫化合物也对天然气管道产生管道内腐蚀，造成管线漏气。 1.2土壤腐蚀 土壤腐蚀是油气管道外部腐蚀的主要诱因。土壤是由固相、液相和气相组成的复杂系统，并有多种微生物伴生。土壤具有不均匀性、胶体性、导电性和多孔性等特性，电化学腐蚀是土壤的对油气管道的主要腐蚀形式。由于输送管道通常跨越的地域较广，涉及不同的土壤类型，导致土壤对管道的腐蚀速度和程度也不尽相同，而腐蚀的不均匀性会加剧管道的腐蚀程度。 1.3空气腐蚀 管线裸露在空气中，与空气中水，氧气，二氧化碳等相互作用，产生的腐蚀就是空气腐蚀。大气中的水蒸气遇到低温的金属管线，会在其表面凝结一层水膜，空气中的氧气，二氧化碳等溶解在水膜中。就像是电池的电解液那样，从而在管道表面产生电化学腐蚀。 1.4细菌腐蚀 细菌腐蚀是油气管道在含有硫酸盐的土壤中的一种腐蚀破坏形式。细菌本身并不腐蚀管道，但随着他们的生长繁殖，消耗了有机质，形成了腐蚀管道的化学环境。最常见的细菌腐蚀是硫酸盐还原菌（SRB）的腐蚀，SRB的主要成分为氢化酶，它能还原土壤中的硫酸盐，使管道发生腐蚀反应形成金属硫化物。 2油气管道腐蚀相关防护对策
编号：AQ-JS-06710 ( 安全技术) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 油田注水管道的腐蚀现状及防 腐措施 Corrosion status and anti-corrosion measures of oilfield water injection pipeline
油田注水管道的腐蚀现状及防腐措 施 使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。 1前言 注水采油技术是国内各大油田提高原油采收率的主要方法，随着油田开采时间的增长，注水水质的不断恶化，硫酸盐氧化还原菌的不断增多，油田井下管柱和输油管线的腐蚀及结垢问题，一直是困扰油气开采和输送的'顽症'，所造成的严重损失令人触目惊心。据2003年9月对我国第二大油田——胜利油田的调查发现，11个采油厂8000余口注水井、总长度1583万m的统计，平均腐蚀速度达1．5mm／a，平均穿孔率达2．4次／(km·a)。在部分严重损失区块，管线换新周期不足3a，最短的仅(3～4)个月，所报废的注水管柱中有90％以上是因腐蚀、结垢而造成，整个胜利油田由于腐蚀引起的管柱、管线材料费直接经济损失就达3亿元，并由于更换管
柱、管线影响作业和生产，导致间接经济损失达10亿元左右。而全国各大油田的管线和管柱到2001年年底，总计高达10亿余米，这方面的损失更分别高达100亿元和1000亿元之多。因此，研究注水系统的腐蚀规律及防腐蚀措施刻不容缓，具有重要的意义。 2油田注水管道腐蚀的影响因素 油田注水管道的腐蚀也符合金属腐蚀的一般规律，主要影响因素有： (1)pH值。一般情况下，当pH值在4～10时，腐蚀过程主要受氧扩散过程控制，腐蚀速率不受PH值影响。在PH值不大于4的酸性范围内，碳钢表面的氧化物覆盖膜将完全溶解，致使钢铁表面和酸性介质直接接触。因此，提高注水PH值，可以解决酸蚀问题，但不一定能解决其它腐蚀类型。从理论上讲，注水的最佳pH值应为7。当pH值在10～13的碱性范围内时，随碳钢表面的pH值升高，Fe2O3覆盖膜逐渐转化为具有钝化性能的r—Fe2O3保护膜，腐蚀速率会有所下降。但是当pH值过高时，腐蚀速率又会上升，其原因是碳钢表面的钝化膜溶解成可溶性的铁酸钠(NaFeO2)。
管道腐蚀资料 第一节、管道腐蚀概论 材料腐蚀定义：材料受其周围环境的化学、电化学和物理作用下引起的失效破坏现象。 金属腐蚀定义：金属与其周围环境（介质）之间发生化学或电化学作用而引起的破坏或变质。铁生锈、钢管腐蚀穿孔、钢桥梁腐蚀 非金属腐蚀定义：指非金属材料由于在环境介质的化学、机械和物理作用下、出现老化、龟裂、腐烂和破坏的现象。 涂层龟裂 按管材的种类，管道可分为以下几类： （1）金属管道 1）黑色金属管道：钢管、不锈钢管、铸铁管、球墨铸铁管等； 2）有色金属管道：铜管、铝管、铝合金管等 （2）非金属管道 （3）复合管道 常用钢管分类： （1）无缝钢管 按管材分： 1）普通碳素钢 2）优质碳素钢 3）低合金钢； 按制造方法： 1）热轧 2）冷轧 （2）焊接钢管 1）低压流体输送用焊接钢管 ?①镀锌管（白铁管） ?②非镀锌管（黑铁管） 2）直缝卷焊钢管 3）螺旋焊接管 钢管特性： 钢管是各类工程中最常见的管道。钢管的特点是强度高、硬度高，并有较好的塑性和韧性，焊接性能好。钢管在自然环境下，容易腐蚀，因而是管道防腐工程的主要对象。根据是否有缝，钢管可以分为无缝钢管和有缝钢管，有缝钢管又称焊接钢管，焊接钢管可分为低压流体输送用焊接钢管和卷焊钢管。无缝钢管通常采用普通碳素钢、优质碳素钢、普通低合金钢和合金结构钢生产而成，根据制造方法可分为冷拔和热轧两种。无缝钢管用途非常广泛，常用于锅炉房中的管道、热力交换站工艺管道、较小管径的燃气管道等。 低压流体输送用焊接钢管常采用焊接性能较好的低碳钢制造。其管壁有一条纵向焊缝。根据钢管表面是否有镀锌层，可分为镀锌钢管（俗称白铁管）和非镀锌管（俗称黑铁管）两种。低压流体输送用焊接钢管常用于小管径和较低压力的管道，其壁厚规格分为普通管和加厚管。
