（培训体系）维修电工高级
工培训资料
维修电工高级工培训资料
本教案是根据《电子技术基础》和《维修电工国家职业技能鉴定标准》，按照“以情蹊径、深入浅出、知识够用、突出技能”的编写思路，以高级维修电工技能鉴定所必备的技能为主线，按“课题呈现、知识链接、操作实践、课题总结、课题拓展”的结构顺序编写。课题呈现应用任务驱动法，让学员明确学习课题，循路探真、有的放矢地学习。知识链接以“必需、够用”为原则，围绕任务，把有关的知识串联起来，呈现给学员，激活学员的知识储备。操作实践按技能操作的步骤，让学员实际动手操作，于实践中学会操作技能。课题总结评价学习成果，反馈提高，使学到的技能熟练化、综合化。课题拓展提出关联的探究性、开放性问题，开发潜能，实现知识和技能的迁移。
本教案“以职业活动为导向，以职业技能为核心”，突出职业技能培训特色，理论联系实际，以满足实际应用需求；内容上紧扣技能鉴定标准，体现学以致用的原则，实用性强；于行文中力求文句简练、通俗易懂，使之更具直观性；于编撰的体系结构上，采用模块结构，使学员于学习过程中更能体现连贯性、针对性和选择性，让学员学得进、用得上；于方法上注意学员的兴趣，灵活多变，融知识、技能于兴趣之中，让不同层次的学员均学有所得，方便学员学习。
目录课题壹电缆的连接和敷设
课题二架空线路的结构，拉线制作方法课题三维修电工安全作业指导书
课题壹电缆的连接和敷设
总计时：2天
实训目的：
(1)熟悉电缆的结构,型号和性能.
(2)学会电缆的连接和敷设方法.
实训内容：
1.电缆的敷设
2.电缆的连接
主要仪器设备：各种电缆样本,电缆连接件,电缆连接工具1套,电工工具1套.
讲解和示范：
1.电力电缆的型号和结构。
电力电缆是专门用于输送和分配电能的传输介质.按结构的不同,电力电缆有油浸纸绝缘铅(铝)包电力电缆,全塑电缆,油浸纸干绝缘电力电缆,不滴流电力电缆等多种类型.按缆芯数的不同,电力电缆有单芯,双芯,三芯,四芯之分.按电缆芯线的材料不同,电力电缆又有铜心和铝心之分.目前最常用的是三芯或四芯的油浸纸绝缘铅(铝)包电力电缆.电缆线路的主要优点是运行可靠,不易受外界的影响,不占地面空间.主要缺点是成本高,敷设和维修困难,不易发现和排除故障等.
2.电缆的敷设方式。
(1)直埋敷设.电缆直埋于地下,直埋的电缆深度不应小于0.7m,应先挖好电缆壕沟,沟底应平整,电缆上下应铺细沙,沙层的厚度不小于1OOmm,于细沙的覆盖层上盖砖或类似的保护层,保护层的宽度应超过电缆俩侧各50mm,用土将沟填满时壹般要高出地面200mm左右.电缆直敷施工容易,造价小,散热好,但易受腐蚀和
机械损伤,检修不方便,壹般用于根数不多的地方.
(2)遂道敷设.遂道敷设检修维护方便,能容纳较多的电缆,但造价高,用料多,壹般用于多电缆的配电装置中.
(3)缆沟敷设.电缆沟有室内电缆沟,室外电缆沟和厂区电缆沟之分.电缆沟的大小由电缆的数量决定,制作电缆沟时沟壁应抹防水的砂浆,室外电缆沟应设置防水和排水的措施,于有可能流入熔化金属液体或损坏电缆外护套的地段不应设置电缆沟的入口.缆沟敷设造价小,占地少,能容纳较多的电缆,但检修维护不方便,壹般用于电缆更换少的地方.
(4)架空敷设.架空敷设是指沿墙,梁或柱用支架或吊架架空敷设电缆.架空敷设的电缆和热力管道的净距离不应小于1m,否则应采取隔热措施.架空敷设的结构简单,易于处理电缆和其他管线的交叉问题,但容易受热力管道的影响.
(5)管道敷设.穿过墙壁,楼板,道路,铁路,引出建筑物的电缆应加管道敷设,从电缆沟道引出至电杆或墙面的电缆,距地面2m以下的壹段应加管保护,室内各种电缆有可能受到机械损伤或操作人员容易触及的部位应加保护管.
3.电缆的敷设方法：敷设电缆有人工敷设和机械牵引敷设俩种方法.
(1)人工敷设.人工敷设适用于规格较小和线路较短的电缆敷设.施工时将施工人员分成俩组站于沟的俩边,抬着电缆线盘沿敷设方向前进,同时将电缆从线盘上缓慢放出,落入沟底.
(2)机械牵引敷设.机械牵引敷设是将电缆线盘固定于电缆沟的壹端,于电缆沟的沟底每隔1.5～2m放壹副滚轮,于电缆沟的另壹端加放牵引设备.施工时,将电缆端头用钢丝绳系于牵引设备上,然后开动牵引设备以每分钟8～10m的速度将电缆从线盘中拉出.达到壹定长度后,撤去滚轮且将电缆放于沟底.
4.电缆的连接。
(1)中间接头的连接.电缆中间接头的连接必须采用专用的接头盒.常用的有环氧树脂接头盒和生铁接头盒俩种.油浸纸绝缘电力电缆用环氧树脂接头盒进行中间接头的方法:
①剥削电缆端头.用专用的手锯锯割铠装层,于剥铅包时,使包层形成喇叭口,于喇叭口以下60mm的铅包层表面,用汽油洗净且用锉刀打毛后,用塑料带缠绕,于剥削统包纸层时,于喇叭口以下25mm处用塑料缠绕统包纸层,然后剥去剩下的统包纸层,分开芯线且用汽油洗净.
②连接芯线.用塑料带将每根芯线包缠壹层,且将3根芯线均匀分开,剥去每根芯线上的油浸纸绝缘层,插入接头盒进行压接.
(2)恢复绝缘层.将连接套管打毛,且用汽油洗净,拆去塑料带,用玻璃丝于每壹根芯线上包缠.要求芯线上包俩层,连接套管上包4层.以同样方法包缠统包层和三叉口分口处,且涂上环氧树脂涂料.
(3)安装模具,且浇注环氧树脂.装上内壁涂有硅油脱模剂的壳模,于模具俩端包上塑料带,防止环氧树脂溢出.浇注前,芯线置于壳模中问,接着将环氧树脂壹次浇注.浇注半小时后,即可脱去壳模.
(4)焊接地线.用裸铜导线将接头俩端的金属外皮连成壹体.
(5)电缆终端的连接.电缆终端是指电缆始端和终端的电源接线端.电缆终端必须装于电缆终端盒中,电缆终端盒有户内式和户外式.户内式又可分为漏斗式,干封端和环氧树脂式等;户外式又可分为鼎足式和且列式等.
课题二架空线路的结构，拉线制作方法
总计时：2天
实训目的：
(1)认识架空线路的结构.
(2)学会拉线制作方法及工艺.
实训内容：
1.架空线路概述
2.架空线路的结构
3.拉线的制作
主要仪器设备：电工工具壹套,12#,14#铁丝绑线,钢绞线,拉线绝缘子,心型环。
讲解和示范
1.架空线路概述。
架空电力线路是用电杆将导线悬空架设,直接向用户传送电能的电力线路.架空线路由电杆,导线,横担,金具,绝缘子和拉线等组成.架空电力线路的造价低,架设简便,取材方便,便于检修,所以使用广泛.目前,工厂,学,建筑工地,机关单位以至由公用变压器供电的城市小区,乡镇居民点等的低压输配电线路大均采用架空电力线路.
(壹)线路的电压分类：我国现行电压标准规定分为三类.
(二)供电的要求及电力负荷的分级。
(1)供电的要求：
a.安全,可靠.
b.经济,合理.
(2)电力负荷的分级：根据电力负荷的重要性和停电造成的影响或损失的程度,将负荷分为三级.
(三)架空线的截面选择
架空线是用来输送电能的.选择经济合理的架空线是建设架空线路中的壹项重要工作.10kV及以下的架空线路,多采用铝绞线架设;35kV及之上的线路,壹般均采用钢芯铝绞线架设.于选择导线的截面时,壹般应满足导线的机械强度,允许持续电流和电压损失三个条件.再根据线路输送的负荷大小,选择适当的导线截面.
(四)架空线路的安全距离。
(1)架空线路对跨越物的安全距离
(2)架空线路的线间安全距离
2.架空线路的结构。架空线路主要是由电杆,导线,横担,拉线,绝缘子和金具等组成.
(壹)导线:种类常用的架空导线有钢芯铝绞线,铝绞线,铜绞线和钢绞线等,有时也采用绝缘导线.
(二)电杆:按其材质可分为木杆,金属杆和水泥杆.常用的杆型有方形和环形俩种,壹般架空线路采用环形杆.环形杆又分为锥形杆和等径杆俩种.电杆长度壹般为8,10,12和15m等数种.锥形水泥杆应用最广.电杆按其于线路中的作用和地位,可分为六种结构型式.
(1)直线杆(又叫中间杆).位于线路的直线段上,只承受导线的垂直荷重和侧向的风力,承受沿线路方向的导线拉力.
(2)耐张杆(又叫承力杆).位于线路直线段上的数根直线杆之间,或位于有特殊要求的地方(如架空导线需要分段架设等处).这种电杆于断线事故和架线中紧线时,能承受壹侧导线的拉力,所以耐张杆的强度比直线杆大得多.
(3)转角杆.用于线路改变方向的地方,它的结构应根据转角的大小而定.转角
杆能够是直线杆型的,也能够是耐张杆型的.如是直线杆型的,就要于拉线不平衡的反方向壹面装设拉线.
(4)终端杆.位于线路的始端和终端.于正常情况下,除受导线自重和风力外,仍要承受单方向的不平衡拉力.
(5)跨越杆.用于铁道,河流,道路和电力线路等交叉跨越处的俩侧.由于它比普通电杆高,承受力较大,故壹般要增加人字或十字拉线.
(6)分支杆.位于干线和分支线相联接处,于主干线路方向上有直线杆型和耐张杆型俩种;于分支方向侧为耐张杆型,其能承受分支线路导线的全部拉力.
(三)绝缘子:用来固定导线,且使导线对地绝缘.此外绝缘子仍要承受导线的垂直荷重和水平拉力,所以它应有良好的电气绝缘性能和足够的机械强度.低压架空线路常用的绝缘子有针式绝缘子,蝶式绝缘子和拉紧绝缘子.
(四)线路金具:于敷设架空线路中,横担的组装,绝缘子的安装,导线的架设及电杆拉线的制作等均需要壹些金属附件,这些金属附件统称为线路金具.
(五)拉线的种类及选用。
架空线路的电杆于架线以后,会发生受力不平衡现象,因此必须用拉线稳固电杆.此外,当电杆的埋设基础不牢固时,也常使用拉线来补强;当负荷超过电杆的安全强度时,也常用拉线来减少其弯曲力矩.拉线按用途和结构可分以下几种:
(1)普通拉线(又叫尽头拉线)用于线路的耐张终端杆,转角杆和分支杆,主要起拉力平衡的作用.
(2)转角拉线用于转角杆,主要起拉力平衡作用.
(3)人字拉线(又叫俩侧拉线)用于基础不坚固和交叉跨越加高杆或较长的耐张段(俩根耐张杆之间)中间的直线杆上,主要作用是{生狂风暴雨时保持电杆平衡,以
免倒杆,断杆.
(4)高桩拉线(又叫水平拉线)用于跨越道路,渠道和交通要道处,高桩拉线应保持壹定高度,以免妨碍交通.
(5)自身拉线(又叫弓形拉线)为了防止电杆受力不平衡或防止电杆弯曲,因地形限制不能安装普通拉线时,可采用自身拉线.
(六)横担:主要作用是用以安装绝缘子.横担按材料分为铁横担,木横担和瓷横担三种.常用的低压铁横担安装形式可分为正横担,侧横担,和合横担,交叉横担等.
3.拉线的制作
(壹)拉线长度的计算。电杆拉线长度可采用近似公式计算.拉线下料长度=拉线长度-(花篮螺栓长度+拉线棒露出地面长度)+上把和中把的扎线长度(对有拉紧绝缘子的拉线,仍应加上拉紧绝缘子俩端的扎线长度)。
(二)拉线的缠绕。
①制作准备：
(1)钢绞线下料:把钢绞线用细铁丝绑扎俩处(相隔50mm),以防散花,分上把,中把剪断.
(2)钢绞线造形.包括弯环,做脖颈.
(3)断切12#铁线4米,盘圆,弯环.
②拉线缠绕要领
(1)左手持线,置于右腋下;右手持钳,钳口朝外,和导线垂直;俩腿分开,略有弯曲.
(2)钳口送,要用力;钳眼带,要猛力;钳子紧贴导线转.
(3)缠绕约150—200mm,拧小辫,再粗缠300—400mm后,细缠5—7圈,拧小辫,砸平.
课题三维修电工安全作业指导书
1.未经安全培训和安全考试不合格严禁上岗。
2.电工人员必须持电气作业许可证上岗。
3.不准酒后上班，更不可班中饮酒。
4.上岗前必须穿戴好劳动保护用品，否则不准许上岗。
5.检修电气设备时，须参照其它有关技术规程，如不了解该设备规范注意事项，不允许私自操作
6.无焊工证的电工严禁使用电气焊。
7.严禁于电线上搭晒衣服和各种物品。
8.高空作业时，必须系好安全带。
9.正确使用电工工具，所有绝缘工具，应妥善保管，严禁它用，且应定期检查、校验。
10.当有高于人体安全电压存于时严禁带电作业进行维修。
11.电气检修、维修作业及危险工作严禁单独作业。
12.电气设备检修前，必须由检修项目负责人召开检修前安全会议。
13.于未确定电线是否带电的情况下，严禁用老虎钳或其他工具同时切断2根及之上电线。
14.严禁带电移动高于人体安全电压的设备。
15.严禁手持高于人体安全电压的照明设备。
16.手持电动工具必须使用漏电保护器，且使用前需按保护器试验按钮来检查是否正常可用。
17.潮湿环境或金属箱体内照明必须用行灯变压器，且不准高于人体安全电压。
18.每个电工必须熟练掌握触电急救方法，有人触电应立即切断电源按触电急救方案实施抢救。
19.配电室除电气人员严禁入内，配电室值班人员有权责令其离开现场，以防止发生事故。
20.电工于进行事故巡视检查时，应始终认为该线路处于带电状态，即使该线路确已停电，亦应认为该线路随时有送电可能。
21.工作中所有拆除的电线要处理好，不立即使用的裸露线头包好，以防发生触电。
22.于巡视检查时如发现有威胁人身安全的缺陷，应采取全部停电、部分停电或其它临时性安全措施。
23.于巡视检查时如发现有故障或隐患，应立即通知生产然后采取全部停电或部分停电及其它临时性安全措施进行处理，避免事故扩大。
24.电流互感器禁止二次侧开路，电压互感器禁止二次侧短路和以升压方式运行。
25.于有电容器设备停电工作时，必须放出电容余电后，方可进行工作。
26.电气操作顺序：停电时应先断空气断路器，后断开隔离开关，送电时和上述操作顺序相反。
27.严禁带电拉合隔离开关，拉合隔离开关前先验电，且应迅速果断到位。操作后应检查三相接触是否良好（或三相是否断开）。
28.严禁拆开电器设备的外壳进行带电操作。
29.现场施工用高低压设备以及线路应按施工设计及有关电器安全技术规定安装和架设。
30.每个电工工必须熟练牢记锌锅备用电源倒切的全过程。
31.正确使用消防器材，电器着火应立即将有关电源切断，然后视装置、设备及着
火性质使用干粉、1211、二氧化碳等灭火器或干沙灭火，严禁使用泡沫灭火器。
32.合大容量空开或ME时，先关好柜门，严禁带电手动合ME。
33.万用表用完后，打到电压最高档再关闭电源，养成习惯，预防烧万用表。
34.严禁向配电柜、电缆沟放无关杂物。
35.光纤不允许打硬弯，防止折断。
36.生产中任何人不准使拉拽DP头线，防止造成停车。
37.换DP头应停电装置及PLC电源，如有特殊情况，带电换，必须小心，不能连电。
38.生产中换柜内接触时，必须谨慎，检查好电源来路是否可关断，严禁带电更换，防止发生危险。
39.生产中不能因维修气阀而将压辊压下，防止带跑偏或挤断。
40.不允许带电焊有电压敏感元件的线路板，应待烙铁烧热后拔下电源插头或烙铁头做好接地再进行焊接
41.拆装电子板前，必须先放出人体静电。
42.使用电焊机时，不允许用生产线机架作为地线，防止烧PLC，发现有违章者立即阻止。
43.使用电焊机，需带好绝缘手套，且不允许壹手拿焊靶，壹手拿地线，防止发生意外触电。
44.焊接带轴承、轴套设备时，严禁使焊机电流经过轴承、轴套，造成损坏。
45.于变电室内进行动火作业时，要履行动火申请手续，未办手续，严禁动火。
46.生产中不要紧固操作台的按钮或指示灯，如需急用必须谨慎，不能改锥和外皮连电造成停车。
47.生产中如需换按钮，应检查电源侧是否是跨接的，拆卸后是否会造成停车或急停等各种现象，没把握时，可先临时控制线改到备用按钮上，待有机会时恢复。
48.换编码器，需将电源关断{整流及24V}或将电源线挑开，拆编码器线做好标记，装编码时，严禁用力敲打，拆风机外壳时要小心防止将编码器线坠断，于装风机后必须检查风机罩内编码器线是否緾于风机扇叶上。
49.电气设备烧毁时，需检查好原因再更换，防止再次发生事故。
50.换接触器时，额定线圈电压必须壹至，如电流无同型号的可选稍大壹些。
51.变频器等装置保险严禁带电插拔且要停电5分钟之上进行操作。
52.严禁带电插拔变频器等电子板，防止烧毁。
53.换变频器或内部板子时必须停整流电源5分钟之上进行操作，接完线必须仔细检查无误后方可上电，且防止线号标记错误烧设备。
54.经电机维修部新维修回的电机必须检查电机是否良好且将电机出线紧固于用。
55.接用电设备电源时，先见好用电设备的额定电压选好合适空开，确认空开处于关断，检查旁边是否有触电危险于进行操作。
56.手动操作气阀或油阀时，必须检查好是否会对人或设备造成伤害，防止出事故。
57.更换MCC抽屉时，必须检查好抽屉是否壹样，防止换错烧PLC。
58.安装或更换电器设备必须符合规定标准。
59.严禁用手触摸转动的电机轴。
60.严禁用手摆动带电大功率电缆。
61.烧毁电机要拆开确认查明原因，防止再次发生。
62.热继电器跳闸，应查明原因且处理于进行复位。
63.于检修工作时，必须先停电验电，留人见守或挂警告牌，于有可能触及的带电
部分加装临时遮拦或防护罩，然后验电、放电、封地。验电时必须保证验电设备的良好。
64.检修结束后，应认真清理现场，检查携带工具有无缺少；，检查封地线是否拆除，短接线，临时线是否拆除，拆除遮拦等，通知工作人员撤离现场，取下警告牌，按送电顺序送电。
工作完成后，必须收好工具，清理工作场地，做好卫生。
大榭岛油库2014年度电工培训计划 按照南京处全面质量管理体系要求，根据全处发展和对岗位人员知识与能力的需要，结合大榭岛油库目前值班电工实际工作能力的差距、知识结构层次的不同、新老员工的交替以及对待学习专业知识的态度等现状，充分发挥培训老师的带头、引领作用，不断提高新老员工的学习力，树立“我学习，我快乐”的“学乐”精神。后续“鞭子”跟进，起到推动作用。着力点放在引领、推动两个方面，同步落实“安全供电、安全用电、节约用电”的指导方针，全面提升学员综合能力，特制定值班电工2014年度值班电工教育培训计划。 一、培训组织 电工技术教育培训小组组长：潘大江 电工技术教育培训小组成员：王海红周力梁勇毕建宁电工技术教育培训教师：毕建宁二、实施办法 一、根据学员不同层次制定初、中、高级电工培训计划。二、按照培训计划编制初、中、高级电工培训教学大纲。三、围绕教学大纲采用每季度集中培训与每日、每周分散培训 的方法展开培训计划，达到日积月累的效果。 四、对于达不到响应等级要求的学员从初级开始从新培训。因 势利导、循序渐进。 五、制定培训考核细则、加大培训考核力度。六、着力点放在引领、推动两个方面。 三、培训目标 1、熟练掌握变电所倒闸操作技能，正确使用电工测量仪表及安全器具。 2、懂得电气设备的性能，电气安全装置知识，电气安全防护及人身事故抢救方法，电气人身设备事故实例，电气防火安全知识。 3、熟知电气安全操作规程及本岗位注意事项。知道安全用电的基本知识，电气防火安全知识，电气安全防护及人身事故抢救方法。 4、逐步提高判断问题、解决问题的能力。掌握常见故障的排除方法。 四、培训考核 1、所有人员都必须遵守培训计划，无故不参加的每人次考核30元。有人无故影响正常培训的，根据情节严重每人次考核50-100元。（待定）

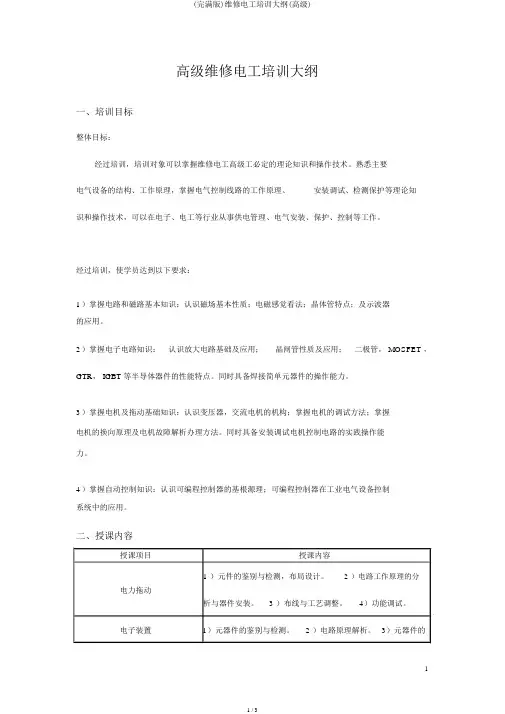

高级维修电工培训大纲 一、培训目标 总体目标： 通过培训，培训对象可以掌握维修电工高级工必须的理论知识和操作技能。熟悉主要电气设备的结构、工作原理，掌握电气控制线路的工作原理、安装调试、检测维护等理论知识 和操作技能，可以在电子、电工等行业从事供电管理、电气安装、维护、控制等工作。 通过培训，使学员达到以下要求： 1）掌握电路和磁路基本知识：了解磁场基本性质；电磁感应概念；晶体管特性；及示波器的应用。 2）掌握电子电路知识：了解放大电路基础及应用；晶闸管性质及应用；二极管，MOSFET，GTR，IGBT 等半导体器件的性能特点。同时具备焊?简单元器件的操作能力。3）掌握电机及拖动基础知识：了解变压器，交流电机的机构；掌握电机的调试方法；掌握电机的换向原理及电机故障分析处理方法。同时具备安装调试电机控制电路的实践操作能力。4）掌握自动 控制知识：了解可编程控制器的基本原理；可编程控制器在工业电气设备控制系统中的应用。 三、教学计划安排 （一）理论培训。共28课时。 1、电力拖动：元件的识别，检测，布局设计；电路工作原理分析。共8 课时。 2、电子装配：元件的识别，检测，布局设计；电路工作原理分析。共8 课时。 3、PLC：可编程控制器基本构成和工作原理学习，基本指令学习，典型实例练习。共12 课时。 （二）实际操作。共84 课时。 1、电拖实训。共24 课时。
