沥青混凝土路面下封层施工工艺
一、首件工程施工要决定的主要内容
1、乳化沥青的喷洒方法及用量的掌握，起步、终止及横向、纵向喷洒幅间的搭接工艺等。
2、集料撒布方法及用量的控制。
3、碾压工艺。
4、确定施工产量及作业段落长度。
5、全面检查材料质量及试铺层的施工质量是否符合要求。
6、确定施工组织及管理体系、质保体系、人员、机械设备、检测设备、通讯及指挥方式等。
二、原材料的准备及验收
1、乳化沥青：采用优质乳化沥青，蒸发残留物含量不小于53%，蒸发残留物的针入度、延度、软化点等三大指标符合规范要求。
2、集料：采用坚硬、清洁、干燥、无风化、无杂质、并有适当级配的颗粒组成的米砂，粒径为3~5mm，小于0.6mm的粉料含量不超过5%。
三、主要施工机械及检测仪器
我部沥青下封层施工所需的施工机械及检测仪器均已进场。
见进场设备报验单附件
四、施工工艺
下封层施工
1、水稳基层需经检查与验收。经验收合格的水稳基层应在7天正常
保湿养生后才可施工下封层。
2、彻底清除基层表面的浮灰和泥浆，确保透油层与基层粘结牢固。先人工用扫帚将基层表面进行全面清扫，然后用4台森林灭火鼓风机沿纵向排成斜线吹净浮灰，如仍不能达到“除净”的目的则用水冲洗，使基层顶面集料颗粒部分外露。透油层撒布2-3小时后即可进行下封层施工。
3、喷洒乳化沥青。用沥青洒布车喷洒乳化沥青，喷洒均匀。用油量控制：每单幅100延米，乳化沥青用量控制在2100公斤左右（蒸发残留物含量按59%计算，每平方米乳化沥青用量为1.69公斤），试验段施工时，每100米后称乳化沥青用量。根据现场喷洒面积与所用乳化沥青数量调整用油量，最后，使现场操作人员熟练掌握乳化沥青的用量。
4、撒布集料。人工用铁锹均匀撒布集料，集料用量为6~8m3/km2，采用总量控制的方法，每辆车按5吨左右计算，则每车可撒布40米左右，撒完后用扫帚扫匀。
5、碾压。撒完集料100米左右，轮胎压路机开始碾压，遍数为三遍。
五、施工中应特别注意事项
1、水稳碎石基层表面一定要清扫干净，使基层顶面的集料颗粒表面部分外露。
2、根据实测的沥青含量决定乳化沥青的喷洒数量。
3、乳化沥青要做到喷洒均匀，数量符合规定。起步、终止、纵向及横向搭接处做到喷量不过多也不漏洒，对于局部喷量过多的沥青予以
刮除。
4、集料撒布要在乳化沥青破乳前完成。集料撒布均匀。料撒完后进行碾压，如果局部露黑处粘轮，再补撒少量集料。
5、碾压完毕后封闭交通2~3天，方可允许施工车辆低于5km/h的速度均匀行驶，不得在下封层上刹车或调头。养护7天后才可摊铺沥青砼下面层。
五、检测与质量管理
首件工程的检测项目包括：乳化沥青喷洒量、集料撒布量，渗水试验、刹车试验、外观检查。试验方法和频率见下表。
项目检查频率质量要求或允许误差试验方法
乳化沥青量每半天一次纯沥青量±0.2kg/ m2 称定面积收取乳化
沥青量
集料量每半天一次 6~8m3/km2 用集料总量与撒布面积算得
外观检查随时全面外观均匀一致，用硬物刮开封层观察，与基层表面牢固粘结，不起皮、无油包和基层外覆等现象
主要施工机械及检测仪器
封层施工专项方案 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
东八路南延明海闸至广北总场段工程路面工程第一合同段封层施工方案 *****东八路南延明海闸至广北总场段工程路面工程 第一合同项目经理部 二〇一四年五月十日
封层施工方案 一、工程概况： 本合同段路面工程起止桩号为K0+000-K9+120,设计基层上喷洒乳化沥青做透层，在透层顶设置同步碎石封层，石料级配范围为5～10mm，石料的洒铺量为7～9m3/1000m2,沥青采用A级70号热沥青，沥青用量为～m2,施工时采用同步碎石封层机，总计263540㎡。 二、进度计划： 开工日期：2014年5月20日，竣工日期：2014年7月10日 三、施工准备： 1、技术准备：备齐施工图纸、招标文件及施工技术规范标准，并组织施工，技术及质检人员认真学习，深切理会图纸设计意图，熟悉标准、规范要求，以便指导施工并控制好施工质量。 2、人员：现场负责人张天禄，负责整个施工过程的技术工作。准备劳务人员20人。 3、机械：同步碎石封层车1台，胶轮压路机1台。 4、场区建设及材料准备：对新进沥青进行了检测，结果满足设计和规范要求。 四、施工程序 1、沥青 使用同步碎石封层技术，原则上对沥青的选择和使用无特殊要求。在保证沥青合适的洒布温度、洒布量的前提下，使用普通沥青、重交沥青、乳化沥青、改性沥青都可以获得很好的效果。应注意的是施工中沥青用量是决定封层质量好坏的一个十分重要的因素。沥青过少时所封层的路面有可能出现严重的碎石脱粒；若过多时，则会出现泛油现象。因此沥青用量
沥青透层粘层与封层施工 工艺标准 This model paper was revised by the Standardization Office on December 10, 2020
沥青透层、粘层与封层施工工艺标准一．施工准备 1.材料 a.乳化石油沥青 乳化石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ 032的有关规定。 乳化石油沥青可利用胶体磨或匀油机等乳化机械在沥青拌合厂制备，乳化剂用量（按有效含量计）宜为沥青用量的%～%。制备乳化石油沥青的温度应通过试验确定，乳化剂水溶液的温度宜为40～70℃，石油沥青宜加热至120～160℃，乳化剂沥青制成后应及时使用，存放期以不离析、不冻结、不破乳为度。 b.液体石油沥青 液体石油沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。使用前应由试验确定掺配比例。 c.煤沥青 煤沥青的质量应符合《公路沥青路面施工技术规范》JTJ032的有关规定。 煤沥青使用期间在储油池或沥青灌中储存温度为70～90℃，并应避免长期储存。经较长时间存放的煤沥青在使用前应抽样检测，质量不合格不得使用。 d.集料 集料质量应符合《公路沥青路面施工技术规范》JTJ 032的矿料要求，颗粒状集料（大于1㎜）应选用强度高、硬度大、耐磨耗的砂石集料。 稀浆封层所需集料适宜用矿渣、碎石，不适宜用轻质材料、页岩及泥岩等。对于小于5㎜的细集料，应选用坚硬、干燥、洁净、无泥土和有机杂质，级配适当、砂当量不低于445%的石屑或砂。 e.填料 可用水泥、石灰或粉煤灰等作为填料，要求松散、干燥、不含泥土。 f.水 水质应满足洁净水标准，盐水、工业废水及含泥水不能使用。 g.沥青路面透层及粘层材料规格和用量见表。 沥青路面透层及粘层材料规格和用量(表
雾封层施工方案
3、施工方案 （1）施工路段交通管制方案 1）施工期保通措施 a、雾封层施工时，施工现场设置交通管制区，交通管制区由警告区、过渡区、缓冲区、工作区及终止区组成。交通管制区域最长不超过2Km。 b、施工现场的标志、标牌一定要摆放在醒目的位置，按规范要求摆放规格、整齐。 c、每一作业区设全职路面保通员5人，2人手持明显标志疏导交通、维护施工标志和观察车辆行使情况，及时提醒施工人员避免危险车辆。另3人随时巡查标志和锥形路标摆放情况，如有挪、歪、倒、少现象，及时摆正，更换加补。 d、现场施工人员佩带胸卡，统一服装并配备反光背心，活动不能超出封闭区。 e、夜间施工时用黄色频闪灯，提示来往车辆在进入作业区前，减速慢行。 f、施工及生活用车悬挂明显的施工标志，要求司机作到在高速公路上“不抢道、不超车”，车辆到施工现场时，先减速、回看、再进入。严禁在行车道上逆行。 2）交通管制方案 施工时保证单车道行，施工作业面前后设置道路施工、车道封闭、车辆绕行标志、限速标志、双向行驶标志及警示灯，双向行驶区域和施工预告区域连续设置锥形标。保通人员疏导社会车辆通过施工区间，引导施工
车辆进入施工区域。交通管制区域由警告区、过渡区、缓冲区、工作区及终止区组成。 a、警告区：提供行车状况改变提示，长度为800-1500m。设置警告标志、第一级限速标志、禁止超车标志、前方作业标志、前方车道变化标志等。每隔一定距离设置有关标志，前一个警告标志到下一个警告标志的距离不超过300m，最后一个标志离过渡区的距离不小于100m。 b、过渡区：引导车辆逐渐驶离正常路线进入改道段。设置禁止入内标志、指向标志、限速标志、渠化隔离标志。长度控制在100-300m。 c、缓冲区：长度为80-100m，设置限速标志、渠化隔离标志、施工标志。 d、作业区：在作业区前设置导向标志、施工标志、渠化隔离标志，夜间设置频闪灯，作业区布置应为工程车辆提供安全的出口、入口。长度根据实际需要确定。 e、终止区：终止区长度不小于50m，在终止区末端设解除设限标志。 3）各种交通标志设置位置要求 a、禁令标志 禁止通行标志：设在过渡区前方；禁止超车标志：设在禁止超车路段的起点处；解除禁止超车标志：设在禁止超车路段的终点处；限制速度标志：设在限制车速的起点，标志牌上标明所限的速度。 b、警告标志 前方施工标志：设在警告区的起点，前方施工，设在车道变窄点前至少200m处。

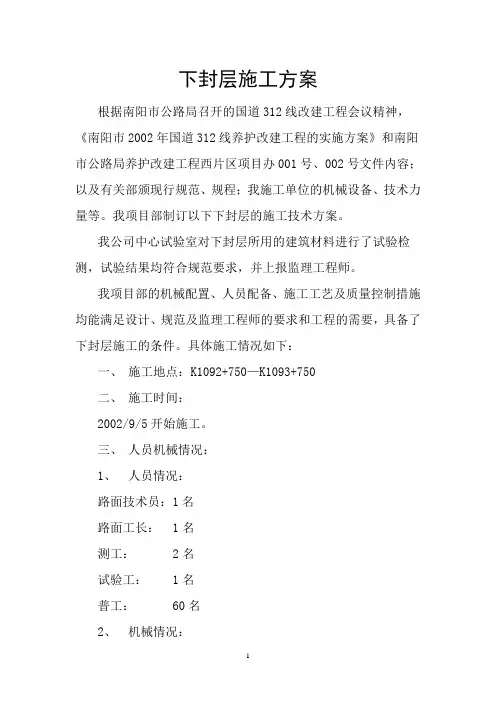

下封层施工方案 根据南阳市公路局召开的国道312线改建工程会议精神，《南阳市2002年国道312线养护改建工程的实施方案》和南阳市公路局养护改建工程西片区项目办001号、002号文件内容；以及有关部颁现行规范、规程；我施工单位的机械设备、技术力量等。我项目部制订以下下封层的施工技术方案。 我公司中心试验室对下封层所用的建筑材料进行了试验检测，试验结果均符合规范要求，并上报监理工程师。 我项目部的机械配置、人员配备、施工工艺及质量控制措施均能满足设计、规范及监理工程师的要求和工程的需要，具备了下封层施工的条件。具体施工情况如下： 一、施工地点：K1092+750—K1093+750 二、施工时间： 2002/9/5开始施工。 三、人员机械情况： 1、人员情况： 路面技术员：1名 路面工长： 1名 测工： 2名 试验工： 1名 普工： 60名 2、机械情况：
