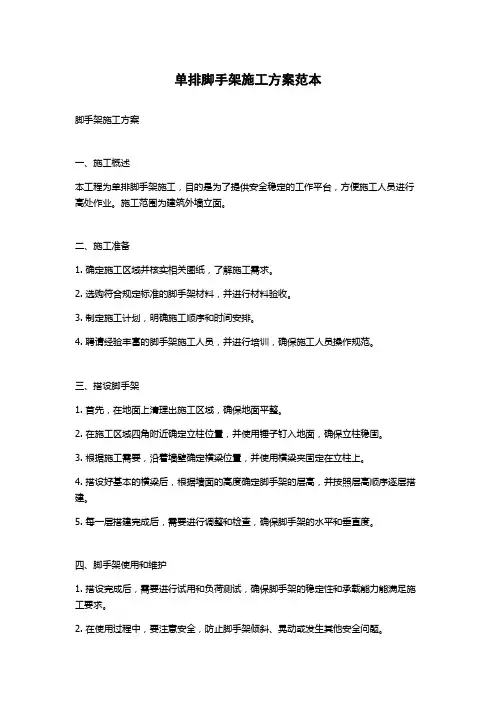

单排脚手架搭设施工方案

单排脚手架搭设施工方案
单排脚手架搭设施工方案

脚手架工程施工方案1编剧依据

主要规范、规程

施工组织设计

参考手册

2、工程概况

工程简介

3、施工部署

安全防护领导小组

安全生产、文明施工

是企业生存与发展的前提条件,是达到无重大伤亡事故的必

然保障,也是我项目部创建“文明现场”、“样板工地”的根本要求。为此经理部成立以生产副经理为组长的安全防护领导小组,其机构组成、人员编制及责任分工如下:

组长:王伟明(生产副经理)——负责协调工作

副组长:李玉宝(技术部长)——技术总部署

赵从阔(工程部长)——现场施工总指挥

组员:吴鑫盛(技术员)——方案编制

管帮友(号长)——5#、6#、7#三个现场施工协调

管明海(安全员)——现场施工指挥、质量检查

(一)、架体形式选择:

1、架体形式的选择:

本工程采用单排落地式脚手架。

2、脚手架的主要构件:

立杆、大横杆、小横杆、斜杆、扣件、脚手板、剪刀撑、连墙杆、扫地杆、

底座。

(二)、脚手架构配件的质量标准:

1. 钢管及扣件:

采用外径φ48×钢管,采用力学性能适中的钢,其力学性能要符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定,扣件要符合GB15831—1995《钢管脚手架扣件》的规定。

2. 底座:

扣件式钢管脚手架的底座采用铸铁制作的标准底座(150×150mm,厚8mm)。

3. 脚手架、装修用脚手架及外围封闭脚手架,搭设高度18m,脚手架外立杆内侧满挂密目网封闭,脚手架的荷载:结构架3KN/m2,装修架2KN/m2。

(三)、落地式脚手架架体设计计算:

1. 脚手架架体结构计(验)算必须一律采用《建筑结构设计统一标准》GBJ68-2001规定的“概率极限状态设计法”,计算各种系数的取用,要符合下列规定:

a. 脚手架结构按临时性建筑物考虑,采用结构重要系数γ0=。

b. 荷载的分顶系数,恒载γG=,抗倾覆验算γG=。

c. 荷载效应组合系数负荷载和施工荷载时取ψ=。

2. 脚手架荷载的标准值的确定:

a. 恒荷载标准值要按《建筑结构荷载规范》GBJ9-87附录一确定。

b. 施工荷载标准值:结构脚手架取3KN/m2。

3.脚手架结构的计(验)项目:

1)已知条件:立杆纵距l=,立杆距建筑物外墙皮bl为。脚手架步距h=,铺设脚手板层数为5层,同时进行装修施工为2层。脚手架与墙拉结点布置两步三跨,竖向间距H=2h=,水平距离3l=,小横杆间距。

2)钢管采用φ48×规格,根据规定均布施工荷载Q k=m2,采取以上各种数据搭设,采用单根立杆,其搭设高度计算如下:

a. 由脚手架步距h=,连墙杆纵距2h=,立杆横距b=,查《建筑施工手册》表3—3—7得:ψAf=,ψ:压杆整体稳定系数。

d.由立杆距墙b=,立杆纵距l=,查《建筑施工手册》3—3—8得:一个立杆纵距的附设构件及物品重N AK2=。

c.由h=,l=,查《建筑施工手册》表3—3—5得:N GK1=,N GK1:一步一纵距的钢管、扣件重量。

d.由于采用单立杆,则立杆截面调和系数=,因北,脚手架子最大搭设高度要满足:Hmax≤H/1+(H/100) H:脚手架计算高度。

H式中H=K Aψ+×h/

H=[× =

代入上式得Hmax≤H/1+(H/100)=(1+100)=

2. 验算以上加固后脚手架的整体稳定:

脚手架的整体稳定要满足下列公式:

б=N/ΨA≤f f钢材抗压强度设计值205/mm2

N——脚手架立杆的轴心压力计算公式:

N=(n1N GK1+N GK2)+

n1为脚手架步距数n1=18,N GK2,N QK同上。

N GK1为每步一个纵距脚手架自重:因此:脚手架底部轴力为:

N=×N AK2+×=×+×=

Ψ——脚手架整体稳定系数,b=,H1=3m,则:一个连墙杆纵距立杆长细比λ=l0/i=kμh/i=××130/=,根据λ0=147查表4-4-7得Ψ=。

A——立杆截面面积。

f——钢管抗压强度设计值205N/mm2,将以上数代入公式得:N/ψA =×103/×489=mm2<205N/mm2

因此,该脚手架整体稳定满足要求。

(四)、水平杆件,脚手板承载力验算:

1)说明:根据水平杆件和脚手架板受力情况横向水平杆按简支架计算,纵向水平杆按三跨连续梁计算,脚手板按三跨连续梁计算,计算时可忽略水平杆自重,脚手架和横向杆受均布荷载的作用,纵向水平杆则受横向水平杆传来的集中荷载的作用。

2)脚手板承载力及挠度验算:

计算简图如下:

M图

荷载统计:

恒载:脚手板自重查《建筑施工手则》第三版第二册表5—14,q K=m

活载:施工荷载2KN/m2,则q2=2KN/m2×10m=2KN/m

则荷载组合为: q=+=m

(2)脚手板自重产生的最大弯矩值:

a. 脚手板自重产生的最大弯矩值:

M GK=q×l2(×q1)/32(注:为荷载组合系数)

M GK=q×××32=·m

b. 施工荷载产生的最大弯矩:M QK=ql2(×q1)/32(注:为荷载组合系数)

M QK=q×××2/32=·m

脚手板抗弯矩强度要满足以下公式: (M GK+/W≤f/rm其中: W——脚手板毛截面抵抗力矩,W=1×bh2/6=1××6=625cm2,rm——材料强度附加分项系数,查《建筑施工手册》第三版表5—5得rm=,f——脚手板抗弯设计强度,查《建筑施工手册》第三版第一册表5—25,f=mm2,将数据代入公式得: ×(+×)/625=2058N/mm2由于×(M GK+)/W=mm2≤f/rm=mm2

所以脚手板抗弯强度要满足要求。

(3)挠度验算:挠度要满足下列公式:

W=5ql3/384EI X≥[W],式中l——脚手板跨度取,E——脚手板弹性模量,查表10KN/m2,I x——脚手板截面惯性矩,允许挠度为1/150,Ix=1×bh3/12=1××12=×10-6m4,将数据代入公式:W=5××384×10×=1/5000<[W]1/150所以,脚手板的挠度满足要求。

3)小横杆承载力和挠度验算(小横杆间距):

1、荷载统计:

恒荷载:脚手板自重如上q2=×=m

活荷载:施工荷载q2=2×=m,

则荷载组合:q=+=m

2、小横杆截面最大弯矩值:

a由脚手板自重对小横杆产生的 M图

最大弯矩: M GK=1q2l2/8=1/8= ·m

b .施工荷载对小横杆产生的最大弯矩:M QK=1×q3l2/8=1××102/8=·m

3、小横杆要满足下列公式:×(M GK+)/W h≤f/rm

W h——小横杆截面抵抗,查表得5078,

f——小横杆抗弯强度205N/mm2,

rm——同上,将数据代入公式得:×(+×)/5078=≤f/rm=205/=mm2

因此小横杆间距满足抗弯要求。

4、挠度验算:

小横杆要满足下列公式:W=5ql2/384EI x≤[W],l——小横杆跨度 m,E——小横杆弹性模量×105N/mm2,I X——小横杆截面惯性矩121900mm2

将数据代入公式: W=5××1×109/384××105×121900=1/1000≤[W]=1/150,所以小横杆挠度满足要求。

4). 大横杆计算:

1、大横杆强度计算:

M图

小横杆作用于大横杆上的集中荷载为F=q/2×=

Mmax=3/4F/=·mm

大横杆截面最大应力应满足下式。Mmax/Wn≤f

Wn:大横杆截面抵抗矩,查表Wn=5078mm3

δ=5078=187N/㎜2<f=205 N/㎜2

2、大横杆变形计算

公式:W=×FL2/(100EI)

式中:E:φ48×钢管最大模量为×105N/mm2

L:大横杆的跨度

I:大横杆截面惯性距为121900mm4

代入公式得:

W={1690××106/(100××105×121900)}=1/500<[W]=1/150

所以大横杆符合规定要求。

5、脚手架布置示意图如下:(单位:mm)

立面布置示意图

四、施工方法:

(一)、脚手架搭设施工工序、方法、要求:

1、施工准备:

a. 外脚手架搭设前,工地施工负责人要根据现场情况编写安全技术交底,交

底要针对现场实际情况全面、具体,不得简单凑合,安全技术交底要按程序交到工人。

b. 钢管、扣件、脚手板、密目网等其它材料,质量必须符合各自的有关规定,不合格的产品不得使用。

c. 经检验合格的构件,要按产品规格、分类、堆放、整齐平稳,堆放场地不得有积水。

d. 要清除搭设场地杂物,平整搭设场地,并使排水畅通。

2. 搭设顺序:

放置纵向扫地杆,自角部起依次向两边竖立底立杆及横向水平杆。

3. 地基与基础:

a. 落地式外脚手架架高18m,采用单排立杆,首先进行搭设场地的平整、夯实工作,脚手架底坐底面要高于自然地坪50mm。

b. 从建筑物主体向外围3%找坡,回填土夯实后,上面铺设厚5cm,宽20cm 以上脚手板,沿建筑物周围通长放置,之后在脚手板上放置底座,底坐上放置立杆。

c.脚手架基础经验收合格后,按设计立杆间距进行放线、定位,铺设脚手板要平稳,不得悬空。

4.排水措施:

在距脚手架立杆外侧 m处,设置一道排水沟,在最低点设置积水坑,水流入坑内,用潜水泵将水排出,排水坡度为3%。

5.构造要求:

1)立杆间距、垂直度要求:立杆纵距,允许搭设偏差±5mm,立杆垂直度允许搭设偏差±10mm。

6.扫地杆设置:

从垫板往上20cm处,设置扫地杆,扫地杆采用对接接长,扫地杆在端头与立杆交接处伸出扣件长度不小于10cm。

7.横杆间距、平整度要求:

横杆步跨采用,用对接方法接长,一根横杆两端的高差不能超过2cm,纵向水平杆平整度不能超过±10cm。

8.立杆、横杆接头的详细做法:

a.立柱上的对接扣件要交错布置,两个相邻立柱的接头不应设在同步、同跨内,两相邻立杆接头中心距主节点的距离不应大于步距的1/3。

b.纵向水平杆对接接头要交错布置,不要设在同步内,相邻接头水平距离不要小于500mm,并要避免设在纵向水平杆的跨中。见下图:

纵向水平杆接头布置

接头不在同步内(立面)

1—立杆;2—纵向水平杆;3—横向水平杆

9.剪刀撑的搭设方法:

1)在建筑物四周转角处必须设置剪刀撑,剪刀撑的搭接长度为1000mm,每道剪刀撑跨越立杆的根数为5根,斜杆与地面的倾角宜在45°之间,由底至顶连续

设置。

2)剪刀撑斜杆要用旋转扣件固定在与之相交的水平杆伸出端或立柱上,旋转扣件中心线距主节点的距离不要大于15cm,剪刀撑接长采用搭接,搭接长度不小于1 m,用3个扣件等距离布置,扣件扣在钢管端头处不小于10cm处,剪刀撑下端一定要落地。

10.小横杆设置:

小横杆一端采用直面扣件,固定在纵向水平杆,另一端伸入墙内180mm以上,且要有钢管做固定。

12.脚手板的防护栏杆:

脚手板要设置在3根小横杆上,要铺满、铺严密,在两侧设置200mm高挡脚板,操作层上部护身栏杆高。

13.脚手架体建筑物之间封闭办法:

1)架体外立杆内侧必须从底到顶连续横向设置密目式安全网。

密目式安全网的质量要求:密目式安全网要有合格证、准用证,要符合GB16909-1997的规定,每10cm×10cm=100cm2的面积上,不得少于2000目。

2)密目网贯穿试验:做耐贯穿试验时,将网与地面成30°角拉平,在其中心上方3m处,用5kg重的钢管(管径φ48)垂直自由落下,不穿透即为合格。

3)密目网的绑扎方法:用系绳或12#—14#铅丝将密目网绑扎至立杆或大横杆上,使用与架体牢固的连在一起,系绳的材质要符合GB16909-1997的规定。

4)兜网封闭:兜网的质量必须合格有合格证、准用证,用大眼网将脚手架与建筑物之间封闭起来,首层必须设置兜网,每10 m封闭一道,随层还要设置一道。

14.脚手架的上下通道:

脚手架体要设置安全马道:1)马道宽度 m, 2)马道的立杆、横杆间距要与脚手架相适应,基础按脚手架要求处理,立面设剪刀撑,3)人行斜道小横杆间距不超过,4)马道上满铺脚手板,板上钉防滑条,厚度20—30mm间距不大于300mm,5)设置护身栏杆,上部护身栏杆 m,下部护身栏杆距脚手板 m,同时设180mm高的扫脚板,6)马道要随层搭设。

15.脚手架的卸料平台:

1)料平台搁支点,上部拉结点必须单设。

2)料平台外侧必须设置双道防护栏杆及180mm高挡脚板,外挂密目式安全网。3)卸料平台上面挂牌标明控制荷载,要有搭设方案,要有荷载计算书,要严格按搭设方案施工。

(二)、脚手架搭设过程中必须按下列阶段进行检查验收;

1、基础完工后及脚手架搭设前。

2、作业层上施加荷载前。

3、达到设计高度后。

4、遇有六级大风或大于后。

(三)、脚手架交底及验收:

1)脚手架必须严格按照施工方案进行搭设,技术负责人对架设人员进行要有针对性的安全交底,然后进行操作,操作人员必须持证上岗,严格执行所有偏差数值,必须控制在允许范围内。

2)要由专门人员对已搭设好的脚手架按照搭设方案进行验收,验收时要有量

化内容,不能简单的用“符合要求”代替。

(四)、脚手架搭设时注要事项:

1)脚手架上所有材料的质量必须符合各处原有关规定,不合格的严禁使用。

1)专人指挥,划出警戒区,并且设专人监护。

3)六级以上大风进行外脚手架搭、拆作业。

4)脚手架使用中,要严格控制荷载,放置材料要均匀,不得集中堆放。

5)脚手架上,扣件的拧紧力距40—50N·M,不能超过60N·M。

(五)、装修工程:

1)外装采用单排脚手架,不得有探头板,且要满铺。

2)装修脚手架宽度,要满足操作场地,砂浆、灰桶要放置有序。

3)严格的按照脚手架方案搭设,按照安全技术操作规程工作。

拆除前要制定拆除方案,并且要划分出作业区,周围用栏杆围护或竖立警戒标志,地面设有专人指挥,严禁非作业人员入内。

(六)、脚手架的拆除方法:

1)脚手架的拆除前,要制定拆除方案,作业人员必须严格按顺序拆除,要遵守由上到下,先搭后拆,后搭先拆的原则,即先拆栏杆、脚手架、剪刀撑、斜撑、斜撑、小横杆、大横杆、立杆等,并按一步一清原则依次进行,严禁上下同时进行拆除工作。

2)拆除时要统一指挥,上下呼应,动作协调,当解开与另一人有关的结扣时,要先通知对方,以防坠落。

3)拆下的材料,要有绳索栓住,利用绳索下运,严禁抛掷,运至地面的材料

要按指定地点,随拆随运,分类堆放,当天拆当天清,拆下的扣件或铁丝等要集中回收处理。

4)拆架子的高空作业人员要戴好安全帽,系好安全带,穿软底鞋上架作业,操作人员要持证上岗,以免发生伤亡事故。

5)操作人员要严格的按照拆除架子的安全技术操作规程进行作业。

五、监控及救援预案

(一)

1、监控的目的:体现“监控方案安全第一,预防为主”的原则,控制事故率。

2、监控的方法:

(1)做好并按规定要求正确悬挂标志牌。

(2)根据经验,重点防范易于发生危险的地方。

(3)按要求搭设防护措施,正确使用防护物品。

(4)对于安全隐患,要做到早发现,早处理。

3、此工程中可能出现的危险源及其应对措施

(二)、救援的方法及措施

1、如果有人被砸,立即采取措施,使伤者转移到安全地带。

2、伤者脱离危险源以后,必须立即采取急救措施,如果是一度昏迷,但尚未失去知觉,则要立即使伤员在空气清新流通的地方静卧休息,如果肺部暂时停止呼吸,心脏暂时跳动,这时要采取人工呼吸和心脏按摩法进行抢救,人工呼吸和心脏按摩法可同时进行,在无特殊医疗措施的情况下伤员严禁注射强心剂药物,在抢救的同时也要与急救中心取得联系,歇进全力抢救伤员,挽救生命。

3、如果事故发生,要保护好现场,并且向领导及有关部门报告。

六安全技术措施

1、脚手架搭设人员必须是经过按现行国家标准《特种作业人员安全技术考核管理规则》考核合格的专业架工,上岗人员应定期体检,且持证上岗。

2、搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。

3、脚手架的构配件质量与搭设质量应按规定进行检查验收,合格后方可使用。

4、作业层上的施工荷载应符合设计要求,不得超载。不得将模板支架缆风绳泵送混凝土和砂浆的输送管等固定在脚手架上,严禁悬挂起重设备。

5、当有六级及六级以上大风和雾、雨天气时应停止脚手架搭设与拆除作业。大雨过后上架作业应有防滑措施。

6、脚手架的安全与维护,应按有关规定进行。安全网按有关规定搭设和拆除。

7、不得在脚手架基础及其邻近处进行挖掘作业。

8、在脚手架上进行电气焊作业时,必须有防火措施和专人看守。

11、搭拆脚手架时,地面应设围栏和警戒标志,并派专人看守,严禁非操作

人员入内。

房屋建筑工程脚手架施工方案

房屋建筑工程脚手架施工方案 1

新疆阜康抽水蓄能电站EPC总承包 西北水电公司施工项目 上、下库承包商营地房屋建筑 落地式脚手架安拆专项施工方案 编制: 审核: 批准: 新疆阜康抽水蓄能电站EPC总承包 西北水电公司施工项目部 4月10日 1 编制说明及依据

1.1 编制说明 为保证本项目脚手架在搭设、使用、拆除过程中符合有关安全技术规范要求,特编制本专项施工方案,作为落地式脚手架工程施工的作业性指导文件。 1.2 编制依据 (1)总承包单位提供的施工图纸; (2)<建筑施工高处作业安全技术规范>JGJ80-1991; (3)<建筑施工安全检查标准>JGJ59-1999; (4)<建筑施工扣件式钢管脚手架安全技术规范>JGJ130- ; (5)<建筑施工门式钢管脚手架安全技术规范>JGJ128- ; (6)<钢管脚手架扣件>JGJ22-1985; (7)<密目式安全立网>GB16909-1997; (8)连墙杆材质符合现形国家标准GB/T700Q235-A级钢规范; (9)现场实际环境和条件。 2 工程概况 2.1 上、下库承包商营地房屋建筑概况 下库承包商营地布置在下库坝址下游右岸 2.1km处,靠对外道路布置,地势较平缓,地面高程1575m~1580m,下库承包商营地用地面积113113m2,含总包方办公楼1栋、总包方宿舍楼2栋、总包方食堂1栋、分包单位办公楼1栋、分包单位宿舍楼1栋、分包单位食堂1栋、民技工宿舍楼7栋、民技工食堂6栋、门房2栋、公厕1栋、锅 2

炉房1栋、垃圾转运站1个、保温车库1栋,建筑总面积27186m2。 上库承包商营地布置在白杨沟右侧。地面高程2025~2050m,与上、下库连接道路之间以支线道路相接,上库承包商营地用地面积26000m2,含分包单位办公宿舍楼、综合食堂、锅炉房、公厕、门房、宿舍等建筑,建筑面积共计9685m2,具体结构形式及建筑高度见表2-1所示: 表2-1 承包商营地建筑结构类型统计表 3

单排脚手架搭设施工方案(DOC)

脚手架工程施工方案1编剧依据 1.1施工图纸 1.2主要规范、规程 1.3施工组织设计 1.4参考手册 2、工程概况 2.1工程简介

3、施工部署 3.1安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件,是达到无重大伤亡事故的必然保障,也是我项目部创建“文明现场”、“样板工地”的根本要求。为此经理部成立以生产副经理为组长的安全防护领导小组,其机构组成、人员编制及责任分工如下:组长:王伟明(生产副经理)一一负责协调工作副组长李玉宝(技术部长)一技术总部署赵从阔(工程部长)一一现场施工总指挥组员:吴鑫盛(技术员)——方案编制管帮友(号长)——5# 6# 7#三个现场施工协调 管明海(安全员)——现场施工指挥、质量检查 (一)、架体形式选择: 1、架体形式的选择: 本工程采用单排落地式脚手架。 2、脚手架的主要构件: 立杆、大横杆、小横杆、斜杆、扣件、脚手板、剪刀撑、连墙杆、扫地杆、

二)、脚手架构配件的质量标准 : 1. 钢管及扣件: 采用外径? 48X3.6mm 钢管,采用力学性能适中的钢,其力学性能要符合国 家现行标准《碳素结构钢》GBT70(中Q235A 钢的规定,扣件要符合GB1583—1995 钢管脚手架扣件》的规定。 2.底座: 扣件式钢管脚手架的底座采用铸铁制作的标准底座(150X 150mm 厚8mm 。 3. 脚手架、装修用脚手架及外围封闭脚手架,搭设高度 18m 脚手架外立杆 内侧满挂密目网封闭,脚手架的荷载:结构架 3KN/m ,装修架2KN/m 。 三)、落地式脚手架架体设计计算: 1. 脚手架架体结构计(验)算必须一律采用《建筑结构设计统一标准》 GBJ68-2001 规定的“概率极限状态设计法” ,计算各种系数的取用,要符合下列 规定: a.脚手架结构按临时性建筑物考虑,采用结构重要系数丫 b.荷载的分顶系数,恒载丫 G =1.2,抗倾覆验算丫 1) 已知条件:立杆纵距l=1.5m ,立杆距建筑物外墙皮bl 为1.3m 。脚手架步 距h=1.5m,铺设脚手板层数为5层,同时进行装修施工为2层。脚手架与墙拉结 点布置两步三跨,竖向间距 H=2h=3.0m 水平距离3l=4.5m ,小横杆间距0.75m 。 2)钢管采用? 48X 3.5mm 规格,根据规定均布施工荷载 Q k =2.0KN/m i ,采取以 上各种数据搭设,采用单根立杆,其搭设高度计算如下: 底座。 =0.9 。 G =0.9。 c. 荷载效应组合系数负荷载和施工荷载时取 =1.0。

脚手架工程施工方案(外围)..

七、脚手架工程施工方案 1、工程概况 2、施工部署 2.1安全防护领导小组 安全生产、文明施工 是企业生存与发展的前提条件,是达到无重大伤亡事故的必 然保障,也是我项目部创建“文明现场”、“样板工地”的根本要求。为此经理部成立以生产副经理为组长的安全防护领导小组,其机构组成、人员编制及责任分工如下: 组长:** 副组长:** 组员:** ** 2.2设计总体思路 结合本工程结构形式、实际施工特点,建筑物四周搭设落地式、全高全封闭的扣件式双排钢管脚手架。此架为一架三用,既用于结构施工和装修施工,同时兼作安全防护。荷载按培育修荷载考虑,要求三层同时作业。根据设计单位提供的顶板承载极限值(活荷载5kN/m2、恒荷载6kN/m2)要进行顶板承载验算,若不满足要求,则须在地下1~2层的相应部位设回撑用的碗扣式钢管脚手架支撑。

脚手架搭设采用双排双立杆。立杆距结构外沿0.35m,排距9横距)为1.1m、柱距为1.55m,大横杆步距为1.60m。 3、构造要求及技术措施 3.1扣件式钢管脚手架的构造要求及技术措施 3.1.1地基处理 肥槽回填土采用3:7灰土分层夯实,表面用C10砼进行硬化,厚度为10cm。四周外脚手架以硬化的回填土作为基础,所有的基础必须平整。基础上、底座下设置垫板,其厚度不小于5cm,布设必须平稳,不得悬空。并在四周距脚手架外立杆50cm,处设一浅排水沟。 3.1.2 立杆 脚手架采用双排双立杆,立杆顶端高出结构檐口上皮 1.5m,双立杆应采双管底座。 立杆接头采用对接扣件连接,立杆与大横杆采用直角扣件连接。接头交错布置,两个相邻立柱接头避免出现在同步同跨内,并在高度方向错开的距离不小于50cm;各接头中心距主节点的距离不大于60cm。 3.1.3 大横杆 大横杆置于小横杆之下,在立柱的内侧,用直角扣件与立柱扣紧;其长度大于3跨、不小于6m,同一步大横杆四周要交圈。 大横杆采用对接扣件连接,其接头交错布置,不在同步、同跨内。相邻接头水平距离不小于50cm,各接头距立柱的距离不大于50cm。 3.1.4 小横杆 每一立杆与大横杆相交处(即主节点),都必须设置一根小横杆,并采用直角扣件扣紧在大横杆上,该杆轴线偏离主节点的距离不大于15cm。小横杆间距应与立杆柱距相同,且根据作业层脚手板搭设的需要,可在两立柱之间在等间距设置增设1~2根小横杆,其最大间距不大于75cm。 小横杆伸出外排大横杆边缘距离不小于10cm;伸出里排大横杆距结构外边缘15cm,且长度不大于44cm。上、下层小横杆应在立杆处错开布置,同层的相临小横杆在立柱处相向布置,见附图012所示。 3.1.5 纵、横向扫地杆 纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上,横向扫地杆则用直角

单排脚手架施工方案-(1)

脚手架施工方案 一、工程概况: 本工程为第六师农科所科研附属设施(科研设备试验材料保存室、食用菌培养室、冷藏考种室)建设项目工程,建设场地位于第六师农科所。建设层数及面积:食用菌培养室为135.88㎡,建筑层数为一层;冷藏考种室面积为1749.42㎡,建筑层数为一层。 二、施工前准备工作 1.材质要求 1.1.1钢管:必须具备质量合格证,钢管材质检验报告,钢管一律采用φ48A焊接钢管,表面应平直光滑,不应有分层、裂缝、压痕、划道和硬弯,钢管外径、壁厚、端面等的偏差必须符合规范要求,钢管弯曲变形在端部弯曲部分长部超过1.5米,弯曲值不大于5mm,立杆弯曲值不小于3mm,钢管端面应平整。 1.1.2扣件:新扣件应有生产许可证,法定检测单位的测试报告和产品质量合格证,九扣件使用前应进行质量检查,有裂缝、变形的禁止使用,出现滑丝的螺栓必须更换,新旧扣件应进行防锈处理。当扣件加紧钢管时,开口处的最小距离应在5mm~10mm之间。扣件分对接扣件、旋转扣件和十字扣件。各种型号扣件分类堆放保存,正确使用。 1.1.3脚手板: 钢脚手板应有产品质量合格证,不得有裂缝、开焊与硬弯,板面桡曲不大于12mm,板面扭曲不大于10mm,必须进行防锈处理。 1.2根据工程总进度计划,制定出各阶段钢管、扣件、脚手板等周转材料的需用量。根据施工计划,提前向租凭公司租,进场后按规格、型号分开堆放,严禁混乱堆放。 1.3架子工,必须是由专门培训合格,并取得资质上岗证的工人。 1.4操作人员在作业前,必须明晓各搭设部位的用途,搭设方法和安全注意事项。 1.5当脚手架基础下有设备基础、管沟时,在脚手架使用过程中应尽量让开,否则必须采取加固措施。 三、室外单排钢管脚手架的搭设方法: 脚手架搭设顺序:夯实平整—放线定位—放垫木—纵向扫地杆—立杆—横向扫地杆—第一步大横杆—第一步小横杆—连墙秆(或抛横)—第二步大横杆—第二步小横杆 1、尺寸:立杆间距1.5m,步距1.5mN,架体离墙间距1.2m,连墙件按两步跨距形设置。 2、垫板易采用长度不少于2跨,厚度不小于50mm的木垫板,垫板应准确定位,靠近建筑物外边1200mm。垫板应高于自然地坪上50mm。能满足立杆承载力的要求。避免脚手架整体或局部沉降失稳。 3、立杆 (1)搭设竖向立杆,应随时吊线检查,立杆的垂直度每米允许偏差不宜大于3mm,做到简洁明快,传力正确。 (2)设置扫地秆,纵向扫地杆应采用直角构件固定在距底垫座块上皮不大于150mm处的立杆上。 (3)连墙件:连杆必须用连墙件与建筑物可靠连接。应建筑物较高,在竖向间距以2h(h为步距),水平间距3Ln(ln为纵距)。 (5)接长立杆接长除顶层顶步可采用搭接外,其余层各步接必须采用对接扣件连接,且两相邻立秆的接头不应设置在同部内,同步内隔一根立杆的两个相邻接头在高度方向错开的距离不宜小于500mm,搭接长度不应小于1米,应采用步少于两个旋转构件固定。端部扣件盖板边缘至秆端距离在100mm~150mm之间,立杆顶端应高处女儿墙上皮1.3mm. 4、纵向水平杆: (1)纵向水平杆应设置在立杆内侧,其长度不宜小于3跨。 (2)纵向水平杆头采用对接扣件连接,纵向水平杆的对接扣件应交错布置,两根相邻水平杆

脚手架工程施工方案1

脚手架工程施工方案 广州军区司令部机关安居工程地下室连通地面D、E二幢,总高度93.3米,一幢16层,总高度57米。本工程采用扣件式钢管混合结构脚手架。主要部分用钢管上扣,其它用大篙竹,胶笏绑扎混合构成。根据本工程的平面布置建筑高度及土建施工要求。制定本施工方案,再严格实施执行。 一、材料选定及要求 1、立柱,林横杆(对龙)小横杆(托底),剪刀撑,挑柱 小平斜撑,均使用(直径48-51)钢管。 2、水平杆,(牵竹)付柱(针、陈竹)吊担、吊针,均用大篙竹。尾径不小于(直径)25mm。 3、钢管连接彩钢扣件。竹与竹,竹与钢管连接采用胶笏绑扎。 4、拉杆锚固用(直径)6钢管。(回头顶用钢管) 5、卸荷吊杆用(直径)16钢管予埋,悬吊用(直径)12-16钢绳。 二、脚手架构造 1、手架立柱支承于砼地面上,离地面5-10公分用钢管锁脚。不能支承于砼地面的脚手架必须做成悬排式脚手架,可用槽钢式钢管悬挂。再加钢丝绳悬吊。(详见附图) 2、上下两对龙搭设两道牵竹(水平横杆)步距离为60-70cm。 3、脚手轲内柱与外墙边净距离为18-25公分,不大于30公分,不小于10公分。 4、钢管驳接采用双驳加驳心管接驳扣件。接口错开1.50M。竹与

竹驳接长度要满足施工规范要求,不小于1.5M,且要绑扎牢固。 三、斜撑的设置 斜撑在脚手架外侧面每17M做一对,接驳到天面或女儿墙顶。 斜撑以对标为宜(45度),撑头顶在坚实有力可靠的位置,不得滑动,不得松动。斜撑用对驳接扣顶驳,也可用搭接驳,但搭接长度应不少于100cm,掌头撑尾与转折处要靠近,突出柱角边不少于100cm,不长于30cm。 四、斜挡板的设置 斜挡板每面层设一道。每15-25公分对扎一条篙竹,面挂安全网。吊针对铁线的吊位根据脚手架立柱间距而定。托底吊针均用大篙竹头。首层斜挡板最好用密竹封闭再加安全网。 五、平附着及卸荷设置 1、脚手架水平附着(拦杆)采用(直径)6钢管在每一层的外梁边予埋至梁钢管勾平,每3M设一道,附着点每隔一个应用钢管装回头顶。各层同样做法。 2、附着要与立柱接结牢固,拉结后不得随意拆除。 3、脚手架的卸荷办法,在楼面预埋(直径)16钢管环用(直径)12-16钢缆在两头挂好卸荷用花蓝收紧,锁好。每四层卸荷一次。从第三层开始,第一次卸荷钢管环间距1.5米,上部可为2.5-3米。 六、内面脚架(即井口通风道、电梯井等) 内面脚手架每隔5层用钢管横担,横担放进两边钢筋混凝土楼板面上。

单排脚手架工程施工方案(新)

表A17-1 施工组织设计封面 脚手架施工方案 工程名称:xx(二期)27#楼 施工单位(章):xx省建工集团有限责任公司 技术负责人 项目经理: 项目技术负责人: 编制人: 审核人: 编制时间:xxxx年x月xx日

脚手架工程施工方案 1、工程概况: xxxx二期27#楼。建筑面积为6299.48㎡(其中地下室1821.66㎡),檐口高度为13.8m。层高为地下室层高4.8m、一层层高4.8 m、二层层高4.8m、三层层高4.2m。结构形式为框架结构。外墙围护采用炉渣混凝土空心砖砌块,90mm 苯板板外保温。 针对本工程特点,主体工程外脚手架拟采用单排扣件式钢管脚手架。 2、脚手架所用的材料 本工程脚手架采用单排扣件式钢管脚手架全封闭安全立网(1.5m×6m)防护。 脚手架选用的所有材料均应符合国家标准。根据JGT59-99规范标准要求拟采用钢管为Ф48×3.5、维护网为密目防火阻燃网、搭设跳板为55㎜厚白松板。搭设人员要持证上岗,确保脚手工程使用安全可靠。 2.1钢管:采用外径48㎜,壁厚 3.5㎜的Q235焊接钢管,材质符合《碳素结构钢》(GB700-88)的相应规定。 2.2扣件:十字扣、一字扣、回转扣符合《可锻铸铁分类及技术条件》(GB978-67)的可锻铸铁,附件材料应符合《碳素结构钢》(GB700-88)中Q235钢的规定。 2.3白松木板,板宽250㎜,板厚55㎜。两端使用10-14号镀锌钢丝捆紧。禁止使用有扭纹,破裂和横透疖的木板。 2.4安全网:必须是经国家指定监督检验部门监督允许生产的厂家产品。水平网为大眼锦纶网,立网为密目网。

2.5、单排脚手架构造要求: 为了确保单排脚手架的稳定承载力和使用安全,在构造上一定符合以下要求:连接点的设置数量不得少于三步三跨一点,且连接点宜采用具有抗拉压作用的刚性连接。 杆件的对接接头应尽量靠近杆件的节点。 2.6、连墙构造 2.6.1、外脚手架由于其上部的荷载较小,连墙件的主要作用是抵抗倾覆,即承受水平力的轴拉和轴压作用,而下部的荷载较大,连墙件的作用是脚手架的抗失稳能力。根据本工程特点,全部采用刚性连墙件构造,刚性连墙件系指即能承受拉力和压力作用,又有一定的抗弯和抗扭能力的刚性较好的连墙构造,即它一方面能抵抗脚手架相对于墙体的里倒和外张变形,同时也能对立杆的纵向弯曲变形有一定的约束作用,从而提高脚手架的抗失稳能力。在一层每1.5m设置一个斜杆与一层顶挑出的小横杆、大横杆和立杆连接。应力集中部位适当加密斜杆间距。 2.6.2、连墙构造形式采用直埋式短钢管埋件,即在每层梁中预埋适长的短钢管,钢管长度以能与立杆或大横杆可靠连接为度。拆除时需用气焊从楼层平面处割开。连墙件构造设置时注意如下事项:确保杆件间的连接可靠。扣件必须扭紧;装设连墙件时,应保持立杆的垂直度要求,避免拉固时产生变形;当连墙件轴向荷载(水平力)的计算值大于6kN时,应增设扣件以加强其抗滑动能力。特别是在遇有强风来袭之前,应检查和加固连墙措施,以保架子安全。 2.6.3、单排全封闭式安全立网(1.5m×6m)封闭防护。搭设高度立杆超出建筑物总高度的1.8m。 ]3、脚手架(悬挑式)设计

双排脚手架搭设专项施工方案

双排外脚手架搭设施工方案 二、工程概况 本工程为外楼梯顶立面抹灰工程建筑总高度为12m,地上三层,层高:3、5m。抹灰总面积为:85、8m2。 三、施工准备 1、技术准备 (1)项目施工管理人员及劳务队伍施工管理人员必须认真熟悉施工图纸与施工专项方案,严格按照设计要求及国家现行安全规范进行脚手架搭设。 (2)项目施工员组织操作人员进行本分项工程得详细技术交底、安全交底,明确施工过程中重点与难点以及注意事项,操作方法,缺陷处理、安全注意事项等内容,并让接受交底得每位操作人员签字确认。 2、机具(材料)准备: 采用3.5mm厚,直径48mm得标准钢管,进场时严格检查材料质量,壁厚不够得严禁用于现场施工。 扣件采用1kg/个得标准扣件,十字扣件、旋转扣件与直接扣件合理搭配。 垫木:可采用40mm厚木跳板通长设置,或面积不小于0、15㎡厚度不小于30mm得木板进行铺垫。 密目网:应使用新购进得绿色安全立网,对于破损、杂物残留或颜色不一致得密目网严禁用于外架立面防护。 安全兜网:用于操作面下层得安全兜网规格为必须能够承受100kg重物10m高冲击荷载,出场合格证与质保证书齐全,并在进场后进行冲击试验,报监理业主审核合格后方可投入使用。 竹跳板、竹胶板、木板等。 其它机具材料准备如切割机、铁丝、扎丝、扳手、工具包及操作工人得安全“三宝”等合理配置。 3、人力准备: 劳务公司必须配备专业架子工班组,用于脚手架搭设,要求操作熟练、持证上岗、入场教育、安全技术交底齐全。架子工得数量不少于10人,以满足现场施工需求。同时,配备足够数量得普工,用于材料传递、清理等辅助工作。

四、搭设方法: 本售楼部工程采用落地式双排脚手架进行搭设。 1、落地式双排脚手架搭设范围: 落地式双排脚手架为整个售楼部建筑边线四周从现有地面一直到屋面顶标高上面 1.2m。 落地式双排脚手架搭设平面图示意如下: 2、售楼部周边场地平整。 因为售楼部建筑物周边均为回填土及建筑垃圾等,因此不能直接将落地式脚手架基础坐落其上。采取得处理方法为用挖机在建筑物外边缘2米范围内回填土上进行找平及往返碾压夯实,使其达到足够得平整度、强度及稳定性。 3、垫木设置:在售楼部周边场地平整验收合格得前提下,应在建筑物外300mm及1200mm处通长设置两排垫木,保证其整体平整度。 4、立杆定位:立杆必须坐落在建筑物外300mm及1200mm处通长设置得两排垫木上,第一排立杆距离建筑物外立面300mm,第二排立杆距离第一排立杆900mm,立杆横向间距1.2m,步距1.8m。立杆竖向接头采用对接接头,接头位置错开50%。 5、扫地杆、水平杆设置:距地面200mm纵横设置扫地杆,再向上每隔900mm设置一排水平杆,操作面上外侧应增设一道水平杆。 6、小横杆设置:横杆设置于水平杆上方,位于立杆与水平杆相交处,两侧伸出水平杆一拳头为宜,要求外侧伸出长短必须一致。 7、本工程所用扫地杆、立杆、水平杆、横杆等在投入使用前必须将钢管表面涂刷成黄色;剪刀撑用钢管在投入使用前必须将钢管表面涂刷成红白相间条纹,间距500 8、剪刀撑设置:双排外架剪刀撑从角部第一根立杆开始搭设,每排外架从外侧立面得两端通长设置剪刀撑,剪刀撑由底至顶连续设置,中间各道剪刀撑之间得净据不应大于15m,剪刀撑钢管斜角采用60°,接头搭接长度为1m,接头位置采用3个旋转扣件连接,除在两头与立杆与大横杆连接外,中间还增加2~4个节点。剪刀撑搭接示意图:

单排脚手架方案

一、工程概况 吐鲁番地区2市司法局业务用房工程位于吐鲁番示范区内。本工程总面积为5006.6m2,总投资为1005.5万元,框架结构,地上4层,纵向轴线全长73.36米,横向轴线全长20.85米,建筑总高度为19.2米,独立基础,基底标高-3.00米,室内外高差1.50米。合同开竣工日期为2011年11月30日至2012年11月30日。建设单位:吐鲁番地区2市司法局; 勘察单位:新疆宏基兴土木工程公司; 设计单位:新疆维吾尔自治区建筑设计研究院; 监理单位:吐鲁番地区监理中心; 施工单位:安徽亚坤建设集团有限公司; 二、编制依据 1、《建筑施工扣件式钢管脚手架安全技术规范》 2、《建筑施工高处作业安全技术规范》 3、建设部部颁标准《建筑施工安全检查标准(JGJ59-99)》 4、中国建筑工业出版《建筑施工脚手架实用手册》 5、建筑施工图及结构施工图。 三、施工准备 1、材料准备: (1)钢管杆件:钢管杆件采用Φ4833.0mm,焊接钢管其材质应符合《碳素结构钢》(GB700-88)的相应规定。用于立杆、大横杆、剪刀撑和斜杆的钢管长度分别为4m、6m,用于小横杆的钢管长度为2m、3m。 (2)扣件:扣件应采用GB978-67《可锻铸铁分类及技术条件》的规定,机械性能不低于KT33-8的可锻铸铁制造。扣件的附件采用的材料应符合GB700-88《碳素结构钢》中Q235钢的规定;螺纹均应符合GB196-81《普通螺纹》的规定,垫圈应符合GB96-76《垫圈》的规定。 (3)脚手板:脚手板采用白杨木板。 (4)防护立网采用绿色密目安全网,水平网采用大眼网,防护网必须有产品合格证,安全网的选用必须符合GB5725-85《安全网》的规定。 2、人员配备 各专业施工人员及上岗证、防护用具应配备齐全。

脚手架工程施工方案及技术措施

编号:SM-ZD-50247 脚手架工程施工方案及技 术措施 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制:____________________ 审核:____________________ 批准:____________________ 本文档下载后可任意修改

脚手架工程施工方案及技术措施 简介:该方案资料适用于公司或组织通过合理化地制定计划,达成上下级或不同的人员之间形成统一的行动方针,明确执行目标,工作内容,执行方式,执行进度,从而使整体计划目标统一,行动协调,过程有条不紊。文档可直接下载或修改,使用时请详细阅读内容。 一、脚手架的选用: 为保证工期,达到快速、优质、安全和经济适用,本工程在主体结构施工阶段内脚手架采用满堂钢木脚手方案,在砌筑时里脚手架采用钢管架,铺木脚手板。在装修施工阶段根据施工部位分别采用满堂架及木凳式里脚手架。 二、外脚手架的搭设、组合方案。 本工程采用双排外脚手架,总高度9.2m。 (1)组合形式:立杆间距1.2m,横杆间距1.5m,步距1.5m,立杆距墙面1.65m,斜撑杆的网格为2.4×3.6连接在脚手架的节点上。每三步三跨设置连墙。 (2)搭设准备:脚手架搭设前,应逐级对搭设人员作技术交底。确定脚手架平面,立面布置、按照、杆解清单对进场的杆件进行检查验收;清除脚手架搭设场地的杂物,并使排水通畅。

三排脚手架施工方案

三排脚手架施工方 案 1 2020年4月19日

【长春中央商务区B地块】幕墙工程 脚 手 架 专项安全施工方案 编制: 审核: 审批: 编制单位:山东雄狮建筑装饰股份有限公司编制日期: 5月 目录

文档仅供参考,不当之处,请联系改正。 1. 编制依据及工程概况------------------------------------------ 第1页 2. 施工程序----------------------------------------------- ----------- 第1页 3.搭设材料------------------------------------------------------------第1-3页 4. 脚手架搭设------------------------------------------------------- 第3-9页 5.拆除---------------------------------------------------------------- 第9-10页 6.检查与验收----------------------------------------------------- 第10-11页 7. 安全管理---------------------------------------------------------- 第11-12页8.落地式三排脚手架计算--------------------------------------- 第12-16页9. 连墙杆计算------------------------------------------------------ 第16-17页10.落地式三排脚手架计算------------------------------------- 第17-18页11.支座强度验算---------------------------------------------------- 第18页 - 1 - 2020年4月19日

单排脚手架专项施工方案

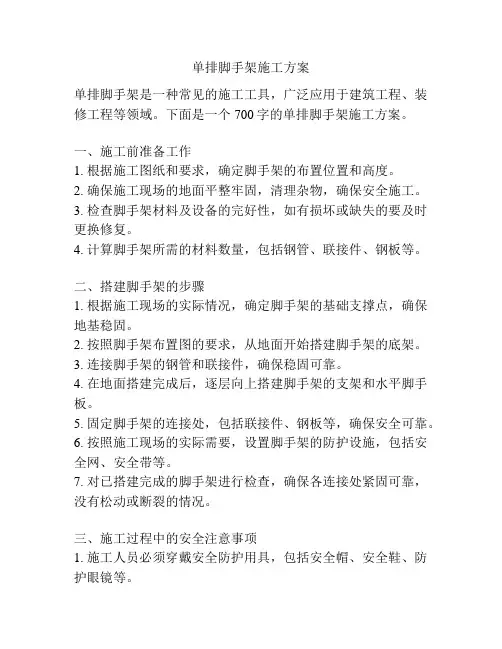

单排脚手架施工方案 编制人:xxx 审核人:xxx

摘要 脚手架指施工现场为工人操作并解决垂直和水平运输而搭设的各种支架。建筑界的通用术语,指建筑工地上用在外墙、内部装修或层高较高无法直接施工的地方。主要为了施工人员上下干活或外围安全网维护及高空安装构件等,说白了就是搭架子,脚手架制作材料通常有:竹、木、钢管或合成材料等。有些工程也用脚手架当模板使用,此外在广告业、市政、交通路桥、矿山等 部门也广泛被使用。 关键词:扣件脚手架管理安全网强度荷载横杆立杆钢 管防范措施

目录 引言 (4) 第一节编制依据 (4) 第二节工程概况 (5) 第三节单排脚手架搭设方案选用 (6) 第四节安装单排脚手架的施工管理 (10) 第五节脚手架材料检测要求 (29) 第六节单排脚手架安全性验算.................. 错误!未定义书签。附图 .. (48) 参考文献 (1)

引言 脚手架施工组织设计是根据初步设计或扩大设计图纸以及其他有关资料和 现场施工条件编制,用以指导工地各项安全施工准备。本脚手架施工组织设计是xx楼脚手架施工组织设计,该设计的编制依据招标文件、设计图纸、各种规范、国家政策及当地法规等。其编制包括:工程概况和编制依据;单排脚手架搭设方案选用;安装单排脚手架的施工管理;脚手架材料检测要求,单排脚手架安全性验算等。 第一节编制依据 1、《建筑结构荷载规范》(GB50009-2001)中国建筑工业出版 2、《建筑施工计算手册》江正荣著中国建筑工业出版社; 3、《建筑施工手册》第四版中国建筑工业出版社; 4、《钢结构设计规范》(GB50017-2003)中国建筑工业出版社; 5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001; 6、《建筑施工安全检查标准》(JGJ59-99)中国建筑工业出版社; 7、《建筑施工高处作业安全技术规范》JGJ80-91; 8、《施工现场临时用电安全技术规范》JGJ46-2005; 9、《建筑机械使用安全技术规程》JGJ33-2001;

脚手架搭设施工方案

脚手架搭设施工方案一、工程概况: 海军指挥学院离退休干部经济适用房工程为4#、5#、6#楼,砖混六层,楼层总高度17.3米,4#、5#楼东西长84.34米,南北长15.44米,6#楼东西长80.14米,南北长15.44米。根据本工程特点及施工现场的要求,拟采用落地式双排钢管脚手架。 二、施工准备 1、本工程各级负责人应按本方案中的有关要求和安全规程的技术要求, 逐级向架设和使用人员进行技术交底。 2、应对钢管、扣件、脚手板、安全网等进行检查验收,不合格的不使用, 经检查合格的结构配件,应按品种、规格分类堆放,场地不得有积水。 三、材料质量标准与检验: 1、直径48*3.5焊接钢管,应符合GB700-89中Q235A钢的规定。 2、扣件,应符合JGJ22-85的规定和相应的技术要求。 3、竹笆片脚手板,必须符合相应的质量要求。 4、密目阻燃安全网,必须符合相应的质量标准。 四、设计几何尺寸: 本工程脚手架总高度18米,拟设计参数如下:脚手架为双排钢管脚手架,排距为0.85米,内排距墙为0.2米,柱距为1.5米,步距为1.8米,每步栏杆高度为1.2米,剪刀撑倾角为45度,跨距4-5个柱距,连续设置,连墙体垂直距离3.6米,连墙水平距离4.5米,小横杆间距为0.75米。五、钢管脚手架的搭设要求:

1、搭设形式:根据工程特点,本工程采用双排钢管脚手架。因建筑物南 北有挑出的阳台和飘窗,对阳台和飘窗之间距离大于2米的部位,采用按房屋形式,沿房屋搭设,对不足2米的部位,按沿窗台外边进行搭设,部分采用增加一排钢管立柱的方法。 2、脚手架的组成:直径48、壁厚3.5的钢管搭设,脚手架由主杆、大横 杆、小横杆、斜撑、剪刀撑、连接杆及扫地杆和拦腰杆组成。 (1)主杆脚手架的竖向承重杆件,是决定其承载力的主要受力杆件,故必选用无裂缝及腹焊的钢管,立杆纵向排距为1.5~1.8米,脚手架宽度为1米,靠墙立杆距外墙面200MM,立杆下部设置钢管柱基,并加垫木块。四面必须设有接地装置,立杆下部必须设有扫地杆。 (2)大横杆是连系纵向各主杆、平行于墙面的水平杆件,也是脚手架的纵向承重和连系杆件,材料的选用同主杆,间距即脚手架的每步高度选用1.8米。 (3)小横杆是与大横杆相交,并扣接在内外主杆上的水平杆件,也是承受横向荷载的主要杆件,同时也是支撑脚手板的横梁,设置为主杆和大横杆的相交处。 (4)脚手架的斜撑扣在外侧,与地面成45度角,是加强脚手架的纵向整体刚度。设置间距为9米,剪刀撑的连接形式采用搭接,搭接长度不小于0.4米,采用2个扣件均匀设置加以固定。连墙杆是与墙体或梁柱直接连接的杆件,是稳定和承受水平荷载的杆件。 (5)连接杆可单独设置也可采用横向水平杆件作连接件。详见附图。(6)门洞两侧的立柱予以加强(双柱),并在门洞两侧和洞顶处增设斜撑杆

单排脚手架搭设施工方案

脚手架工程施工方案1编剧依据 主要规范、规程 施工组织设计 参考手册 2、工程概况 工程简介

3、施工部署 安全防护领导小组 安全生产、文明施工 是企业生存与发展的前提条件,是达到无重大伤亡事故的必 然保障,也是我项目部创建“文明现场”、“样板工地”的根本要求。为此经理部成立以生产副经理为组长的安全防护领导小组,其机构组成、人员编制及责任分工如下: 组长:王伟明(生产副经理)——负责协调工作 副组长:李玉宝(技术部长)——技术总部署 赵从阔(工程部长)——现场施工总指挥 组员:吴鑫盛(技术员)——方案编制 管帮友(号长)——5#、6#、7#三个现场施工协调 管明海(安全员)——现场施工指挥、质量检查 (一)、架体形式选择: 1、架体形式的选择: 本工程采用单排落地式脚手架。 2、脚手架的主要构件: 立杆、大横杆、小横杆、斜杆、扣件、脚手板、剪刀撑、连墙杆、扫地杆、

底座。 (二)、脚手架构配件的质量标准: 1. 钢管及扣件: 采用外径φ48×钢管,采用力学性能适中的钢,其力学性能要符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定,扣件要符合GB15831—1995《钢管脚手架扣件》的规定。 2. 底座: 扣件式钢管脚手架的底座采用铸铁制作的标准底座(150×150mm,厚8mm)。 3. 脚手架、装修用脚手架及外围封闭脚手架,搭设高度18m,脚手架外立杆内侧满挂密目网封闭,脚手架的荷载:结构架3KN/m2,装修架2KN/m2。 (三)、落地式脚手架架体设计计算: 1. 脚手架架体结构计(验)算必须一律采用《建筑结构设计统一标准》GBJ68-2001规定的“概率极限状态设计法”,计算各种系数的取用,要符合下列规定: a. 脚手架结构按临时性建筑物考虑,采用结构重要系数γ0=。 b. 荷载的分顶系数,恒载γG=,抗倾覆验算γG=。 c. 荷载效应组合系数负荷载和施工荷载时取ψ=。 2. 脚手架荷载的标准值的确定: a. 恒荷载标准值要按《建筑结构荷载规范》GBJ9-87附录一确定。 b. 施工荷载标准值:结构脚手架取3KN/m2。 3.脚手架结构的计(验)项目:

4、脚手架工程施工方案

安全资料三施工组织设计[四] 脚手架工程施工方案成都市第二建筑工程公司项目经理部

脚手架工程施工方案 工程名称:置信柳城谊苑A区7#楼 建设单位:四川省大华实业有限责任公司 监理单位:核工业西南物理研究院工程建设监理公司施工单位:成都市第二建筑工程公司

一、工程总概况 本工程为置信柳城谊苑A区7#楼工程,本工程为二层,框架结构。 二、脚手架支撑工程 根据本工程特点,基础施工完毕后开始搭设外脚手架,采用三步三跨落地式外脚手架,搭设高度为11米。架宽1.2m,大横杆步距1.2~1.35m,立杆间距1.8m。 本方案主要对外脚手架支撑系统加以说明。 1、钢管的材质和规格 钢管一般使用A3或AY3,并要符合YB242—63标准,每批钢管购进时,应具有生产厂家的检验合格证,承重杆件的钢材,还应满足抗拉强度、伸长率、屈服点和硫、磷含量的要求。 钢管的规格应采用外径48mm,壁厚3.5mm焊接钢管。用于立杆、大横杆和斜杆的钢管长度以4~4.5m为好,用于小横杆的钢管长度以2.1m~2.3m为宜,以便适应脚手架的宽度变化。 2、扣件用材 扣件一般应采用GB978—67《可锻铸铁分类及技术条件》的规定,用机械性能不低于KT338的可锻铸铁制造,而扣件的附件所采用的材料符合GB700—79《普通碳素结构钢技术条件》中A3的规定。扣件不应有裂纹、气孔,也不应有硫松、砂眼或其影响使用性能的铸造缺陷。扣件与钢管的贴合面要接触良好,扣件夹紧钢管时,开口处的最小距离要小于5mm,扣件的活动部位应使其转动灵活,旋转扣件的两旋转面间隙要小于1mm。 3、施工要点 ①地基处理和底座安装 搭设场地应平整夯实,确保立杆有稳固可靠的基地,然后按

框架结构住宅工程单排脚手架搭设施工方案

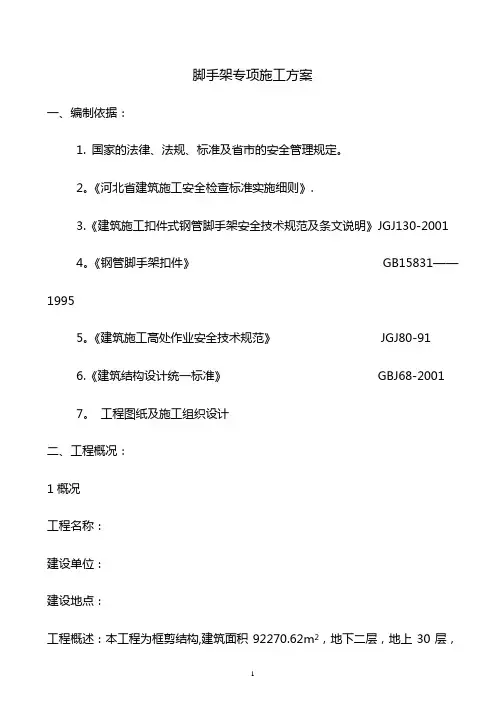

脚手架专项施工方案 一、编制依据: 1. 国家的法律、法规、标准及省市的安全管理规定。 2.《河北省建筑施工安全检查标准实施细则》。 3.《建筑施工扣件式钢管脚手架安全技术规范及条文说明》JGJ130—2001 4.《钢管脚手架扣件》 GB15831--1995 5.《建筑施工高处作业安全技术规范》JGJ80-91 6.《建筑结构设计统一标准》GBJ68-2001 7. 工程图纸及施工组织设计 二、工程概况: 1概况 工程名称: 建设单位: 建设地点: 工程概述:本工程为框剪结构,建筑面积92270.62m2,地下二层,地上30层,地下2层为自行车库,战时为二等人员隐蔽,地下一层为设备用房,地下室一层层高为3.6m,地下一层层高为5.1米,一层为超市层高5.2m,二三层位综合商业层高为5.2米,三层层高为4.7米,四层为餐饮、层高为4.7米,设备夹层为2.0米,五至三十层为公寓式办公,层高2.95米,屋面局部为屋顶机房。抗震等级:二级,地上与主体连接部位框架等级二级,地下及裙房框架抗震等级三级。 本工程为2个塔楼坐落在一个筏板基础之上,就此特点给工程施工带来一定难
