X62W万能铣床的实训说明 一、X62W万能铣床实训的基本组成 1、面板1 面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。 2、面板2 面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的看它们的动作情况。 3、电动机 三个380V三相鼠笼异步电动机，分别用作主轴电动机、进给电动机和冷却泵电动机。 4、故障开关箱 设有32个开关，其中K1到K29用于故障设置；K30到K31四个开关保留；K32用作指示灯开关，可以用来设置机床动作指示与不指示。 二、原理图
三、机床分析 1、机床的主要结构及运动形式 （1）主要结构由床身、主轴、刀杆、 横梁、工作台、回转盘、横溜板和升降台等 几部分组成，如右图所示。 （2）运动形式 1）主轴转动是由主轴电动机通过弹性 联轴器来驱动传动机构，当机构中的一个双 联滑动齿轮块啮合时，主轴即可旋转。 1）工作台面的移动是由进给电动机驱动，它通过机械机构使工作台能进行三种形式六个方向的移动，即：工作台面能直接在溜板上部可转动部分的导轨上作纵向（左、右）移动；工作台面借助横溜板作横向（前、后）移动；工作台面还能借助升降台作垂直（上、下）移动。 2、机床对电气线路的主要要求 （1）机床要求有三台电动机，分别称为主轴电动机、进给电动机和冷却泵电动机。 （2）由于加工时有顺铣和逆铣两种，所以要求主轴电动机能正反转及在变速时能瞬时冲动一下，以利于齿轮的啮合，并要求还能制动停车和实现两地控制。 （3）工作台的三种运动形式、六个方向的移动是依靠机械的方法来达到的，对进给电动机要求能正反转，且要求纵向、横向、垂直三种运动形式相互间应有联锁，以确保操作安全。同时要求工作台进给变速时，电动机也能瞬间冲动、快速进给及两地控制等要求。 （4）冷却泵电动机只要求正转。 （5）进给电动机与主轴电动机需实现两台电动的联锁控制，即主轴工作后才能进行进给。 3．电气控制线路分析
数控机床电气控制作业2 一、单项选择题 1.用来表明各种电气元件在机械设备上和电气控制柜中的实际安装位置的电气控制系统图是（B ） A．电气原理图 B.电器元件布置图 C.电气安装接线图 2. 数控机床的进给运动是由（ A ）完成的。 A.进给伺服系统 B.位置检测系统 C.可编程序控制器 3.（ B ）是数控系统的核心 A.进给伺服系统 B.数控装置 C.可编程序控制器 4. 装置在硬件基础上必须有相应的系统软件来指挥和协调硬件的工作，两者缺一不可。数控装置的软件由（ B ）组成。 A.控制软件 B.管理软件和控制软件两部分 C.管理软件 5.（A ）用来检测工作台的实际位移或丝杠的实际转角。 A. 位置检测装置 B.进给伺服系 C.数控装置 6.（ B ）是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。 A.自动空气开关 B.接触器 C.电流继电器 7. （B ）不仅控制起点和终点位置，而且要控制加工过程中每一点的位置和速度，加工出任意形状的曲线或曲面组成的复杂零件。 A.直线控制的数控机床 B.轮廓控制的数控机床 C.点位控制的数控机床 8. 数控系统的干扰一般是指那些与信号无关的，在信号输入、传输和输出过程中
出现的一些（ C ）的有害的电气瞬变现象。 A.可预见 B.确定 C. 不确定 9.（ A ）是数控机床安装中一项关键的抗干扰技术措施。电网的许多干扰都是通过这条途径对机床起作用的。 A.接地 B.电动机 C.检测元件 二、判断题（正确的题标注“√”，错误标注“×”） 1. 直接起动是一种简单、可靠、经济的起动方式，也适合于较大容量（大于10KW）的电动机。（√） 2.开环伺 服系统即为无 位置反馈的系 统，其驱动元 件主要是步进 电动机。 （√） 3. 继电器的输入信号是能是电流、电压等电学量。（×） 4.热继电器的作用是对电路进行短路保护。（×） 5.以交流伺服电机为驱 动单元的数控系统称为闭环 数控系统。（×） 三、简答题 1、电动机起动电流很大，当电动机起动时，热继电器会不会动作？为什么？
一、X62W万能铣床电气控制对象 X62W型卧式普通铣床电气原理图。该机床共有三台电动机：M1是主轴电动机，在电气上需要实现起动控制与制动快速停转控制，为了完成顺铣与逆铣，还需要正反转控制，此外还需主轴临时制动以完成变速操作过程。 M2是工作台进给电动机，X62W万能铣床有水平工作台和圆形工作台，其中水平工作台可以实现纵向进给（有左右两个进给方向）、横向进给（有前后两个进给方向）和升降进给（有上下两个进给方向），圆工作台转动等四个运动，铣床当前只能进行一个进给运动（普通铣床上不能实现二个或以上多个进给运动的联动），通过水平工作台操作手柄、圆工作台转换开关、纵向进给操作手柄、十字复式操作手柄等选定，选定后M2的正反转就是所选定进给运动的两个进给方向。 YA是快速牵引电磁铁。当快速牵引电磁铁线圈通电后，牵引电磁铁通过牵引快速离合器中的连接控制部件，使水平工作台与快速离合器连接实现快速移动，当YA断电时，水平工作台脱开快速离合器，恢复慢速移动。 M3是冷却泵电动机，只有在主轴电动机M1起动后，冷却泵电动机才能起动。
X62W万能铣床电气元件符号及其功能 电气元件符号名称及用途电气元件符号名称及用途 M1主轴电动机 SQ6进给变速控制开关 M2进给电动机 SQ7主轴变速制动开关 M3冷却泵电动机 SA1圆工作台转换开关 KM1冷却泵电动机起停控制接触器 SA3冷却泵转换开关 KM2反接制动控制接触器 SA4照明灯开关 KM3主电动机起停控制接触器 SA5主轴换向开关 KM4、KM5进给电动机正转、反转控制接触器 QS电源隔离开关 KM6快移控制接触器 SB1、SB2分设在两处的主轴起动按钮 KS速度继电器 SB3、SB4分设在两处的主轴停止按钮 YA快速移动电磁铁线圈 SB5、SB6工作台快速移动按钮

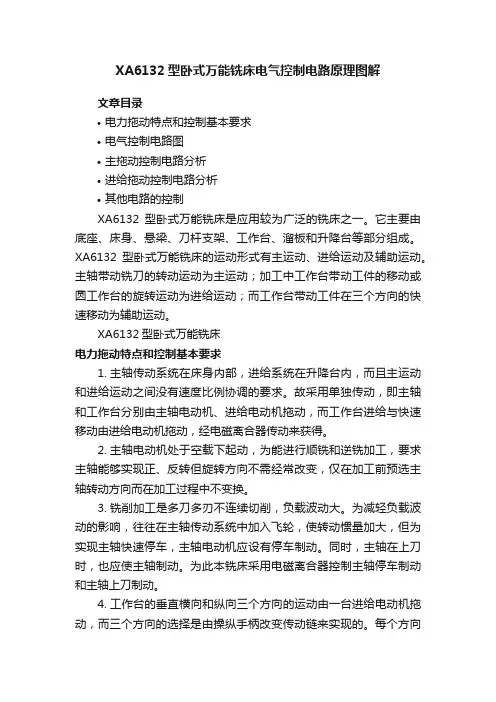

铣床控制电路： 一、铣床的结构原理： 1、铣床的工作台及夹具 2、铣床的外形 3、铣床结构： ①、主轴；②、悬梁；③、刀杆支架；④、工件工作台；⑤、（工件工作台）左右进给操作手柄； ⑥、（工件工作台）前后进给操作手柄；⑦、（工件工作台）上下操作手柄；⑧、进给变速手柄及变速盘； ⑨、升降工作台；⑩、主轴变速盘及变速手柄；⑾、主轴电动机及进给电动机等等。 4、铣床的运动形式： ①、主轴运动：主轴带动铣刀作旋转运动，由M1拖动（为减小负载波动对加工质量影响，主轴上装有飞轮）； ②、进给运动：指工作台带动工件作上下、左右、前后6个方向的直线运动（由三根进给丝杆实现），及圆形工作台的旋转运动,由M2拖动； ③、辅助运动：指工作台带动工件作上下、左右、前后6个方向的快速运动，由M2与电磁离合器YC3（YC3又叫快速电磁离合器）联合拖动。 5、铣床对各运动形式的要求： ①、主轴旋转平稳，以保证加工质量（采用飞轮）； ②、铣削加工时，工件同一时刻只能作某一个方向的进给运动； ③、用圆形工作台加工时，不能移动，只能旋转；
④、主轴变速、进给变速用机械变速实现，为保证变速易于齿合，应有变速冲动控制； ⑤、据工艺要求，先主轴旋转后再进给运动； ⑥、为操作方便，应有两地控制。（机械离合器） 6、机床进给运动示意图：圆形工作台旋转传动链 横向移动传动链 （电磁离合器） YC2(正常进给) 垂直移动传动链 M2——— YC3（快速进给）纵向移动传动链 7、铣床的加工功能： ①、加工平面； ②、加工斜面； ③、加工沟槽； ④、（装上分度盘）可以铣切齿轮和螺旋面； ⑤、（装上园工作台）可以铣切凸轮和弧形槽。 二、铣床电路控制原理： 1、电路图（见上） 2、原件作用： SA1——主轴上刀制动开关； SA2——工作台状态选择开关：当接通圆形工作台时SA2-2(15-13)接通；当圆
铣床控制电路：
一、铣床的结构原理： 1、铣床的工作台及夹具
2、铣床的外形 3、铣床结构： ①、主轴；②、悬梁；③、刀杆支架；④、工件工作台；⑤、（工件工作台）左右进给操作手柄； ⑥、（工件工作台）前后进给操作手柄；⑦、（工件工作台）上下操作手柄；⑧、进给变速手柄及变速盘； ⑨、升降工作台；⑩、主轴变速盘及变速手柄；⑾、主轴电动机及进给电动机等等。
4、铣床的运动形式： ①、主轴运动：主轴带动铣刀作旋转运动，由M1拖动（为减小负载波动对加工质量影响，主轴上装有飞轮）； ②、进给运动：指工作台带动工件作上下、左右、前后6个方向的直线运动（由三根进给丝杆实现），及圆形工作台的旋转运动,由M2拖动； ③、辅助运动：指工作台带动工件作上下、左右、前后6个方向的快速运动，由M2与电磁离合器YC3（YC3又叫快速电磁离合器）联合拖动。 5、铣床对各运动形式的要求： ①、主轴旋转平稳，以保证加工质量（采用飞轮）； ②、铣削加工时，工件同一时刻只能作某一个方向的进给运动； ③、用圆形工作台加工时，不能移动，只能旋转； ④、主轴变速、进给变速用机械变速实现，为保证变速易于齿合，应有变速冲动控制； ⑤、据工艺要求，先主轴旋转后再进给运动； ⑥、为操作方便，应有两地控制。（机械离合器） 6、机床进给运动示意图：圆形工作台旋转传动链 横向移动传动链 （电磁离合器） YC2(正常进给) 垂直移动传动链 M2——— YC3（快速进给）纵向移动传动链 7、铣床的加工功能： ①、加工平面； ②、加工斜面； ③、加工沟槽； ④、（装上分度盘）可以铣切齿轮和螺旋面； ⑤、（装上园工作台）可以铣切凸轮和弧形槽。 二、铣床电路控制原理： 1、电路图（见上）
模块6 XD-40数控铣床电气图分析 一、学习目标 终极目标：会读数控机床电气图册，利用电气图维修机床。 促成目标： 1）掌握读图的方法。 2）掌握根据电气图查找机床电气故障的方法。 二、工作任务 分析XD-40 802D数控铣床的电气图。 三、相关实践知识 数控机床的电气册由数控机床厂商提供，电气原理图一般包括主电路、控制电路、进给伺服驱动电路、主轴驱动电路、CNC接口电路和PLC输入输出电路。除此之外还提供电气元件安装位置图等，便于维修。机床厂在设计电气图册时一般考虑多种不同情况，如不同的主轴变频器，全闭环或半闭环系统等，因此电气图上会用虚线框标示出来一些选件，这些选件在实际机床电气配置不一定都有，因此在利用电气图进行维修时首先应清楚机床实际的电气配置。 （一）主电路 数控机床主电路主要包括电源的进线，总开关，冷却、润滑、排屑、散热风扇等辅助功能的电机连接，如果因伺服动力电不是380V，还需要动力变压器和控制变压器的变压电路。
图3-6-1 主电路图一 由图3-6-1可以看到，该机床采用三相五线制供电，电网三相380V电L1，L2，L3经总开关QF1输入至电气柜，给各支路供电，QF1带有分离脱扣，当机床执行指令M30时，中间继电器KA11得电，QF1断开，实现了机床关机。机床排屑、冷却及主轴风扇电动机都配有过载保护开关QM，QM的作用相当于QF和FR的作用。FV为限压保护器件，在电动机频繁起停时起干扰作用。 在图纸上标注的3/E4表示此处与第3页E4区标有320和0线号的地方连接，2/B1表示与第2页B1区是相同的 三条线。XB0是地线的接线排，此外在图纸上还标明了连接线的线径和QM的型号及电流设定值。
前言 尊敬的客户： 对您惠顾选用广州数控设备有限公司的GSK983Me铣床加工中心数控系统，我们深感荣幸！ GSK983Me铣床加工中心数控系统是具有总线通信的高速、高精、高稳定、 高性价比的中高档数控系统。 安全警告 ！操作不当将可能导致产品、机床损坏，工件报废甚至人身伤害 的严重意外事故！必须要具有相应资格的人员才能操作本系统！ 在对本产品进行安装连接、编程和操作之前，必须详细阅读本产品 手册以及机床制造厂的使用说明书，严格按手册与使用说明书等的要求 进行相关的操作。
目录 ！连接安装注意事项 (1) 1 NC单元接口一览 (3) 2 互连方框图 (4) 3 NC单元与DA98D驱动单元的连接(不带抱闸） (5) 4 NC单元与DA98D驱动单元的连接(Z轴带抱闸时） (6) 5 NC单元与主轴伺服驱动单元的连接 (7) 6 NC单元与主轴变频器的连接 (8) 7 NC单元与I/O单元的连接 (9) 8 机床操作面板接口 (10) 9 NC单元与操作面板连接 (11) 10 外置手脉与操作面板连接 (12) 11 NC单元与PC机连接 (13) 12 Z轴抱闸、系统上电控制连接方法 (14) 13 外置I/O单元（X1）接口概述 (15) 14 I/O单元(X1)输入输出信号连接原理 (16) 15 I/O单元(X1)输入输出点定义 (17) 16 安装主轴定向机械位置检测开关的相关说明 (20) 17 安装Z轴第2参考点机械位置检测开关的相关说明 (21) 附录安装尺寸图 (22) GSK983Me-H/V铣床加工中心数控系统连接手册版本升级登记表 (27)
一、X62W 万能铣床电气控制对象 X62W 型卧式普通铣床电气原理图。该机床共有三台电动机：M1 是主轴电动机，在电气上需要实现起动控制与制动快速停转控制，为了完成顺铣与逆铣，还需要正反转控制，此外还需主轴临时制动以完成变速操作过程。 M2 是工作台进给电动机，X62W 万能铣床有水平工作台和圆形工作台，其中水平工作台可以实现纵向进给（有左右两个进给方向）、横向进给（有前后两个进给方向）和升降进给（有上下两个进给方向），圆工作台转动等四个运动，铣床当前只能进行一个进给运动（普通铣床上不能实现二个或以上多个进给运动的联动），通过水平工作台操作手柄、圆工作台转换开关、纵向进给操作手柄、十字复式操作手柄等选定，选定后M2 的正反转就是所选定进给运动的两个进给方向。 YA 是快速牵引电磁铁。当快速牵引电磁铁线圈通电后，牵引电磁铁通过牵引快速离合器中的连接控制部件，使水平工作台与快速离合器连接实现快速移动，当YA 断电时， 水平工作台脱开快速离合器，恢复慢速移动。 M3 是冷却泵电动机，只有在主轴电动机M1 起动后，冷却泵电动机才能起动。 X62W 万能铣床电气元件符号及其功能 电气元件符号名称及用途电气元件符号名称及用途 M1 主轴电动机SQ6 进给变速控制开关 M2 进给电动机SQ7 主轴变速制动开关 M3 冷却泵电动机SA1 圆工作台转换开关 KM1 冷却泵电动机起停控制接触器SA3 冷却泵转换开关 KM2 反接制动控制接触器SA4 照明灯开关 KM3 主电动机起停控制接触器SA5 主轴换向开关 KM4 、KM5 进给电动机正转、反转控制接触器QS 电源隔离开关 KM6 快移控制接触器SB1、SB2 分设在两处的主轴起动按钮KS 速度继电器SB3、SB4 分设在两处的主轴停止按钮YA 快速移动电磁铁线圈SB5、SB6 工作台快速移动按钮R 限 流电阻FR1 主轴电动机热继电器 SQ1 工作台向右进给行程开关FR2 进给电动机热继电器 SQ2 工作台向左进给行程开关FR3 冷却泵热继电器 SQ3 工作台向前、向上进给行程开关TC 变压器 SQ4 工作台向后、向下进给行程开关FU1~FU4 熔断器
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 机床电气控制原理图 机床电气第3章数控机床电气控制原理图本章主要内容：机床电机（交流电机、直流电机、步进电机）的启动、运行（调速）、制动等继电器接触器控制基本线路识图、绘图、设计等；总目录章目录返回上一页下一页 1/ 92
2.2.1 电气原理图图形符号和文字符号机床电气 1、文字符号用来表示电气设备、装置、元器件的名称、功能、状态和特征的字符代码。 例如， FR表示热继电器。 2、图形符号用来表示一台设备或概念的图形、标记或字符。 例如，“～”表示交流，R表示电阻等。 国家电气图用符号标准GB/T4728-1985规定了电气简图中图形符号的画法，该标准及国家电气制图标准GB/T6988-1986于1990年1月1日正式开始执行。 总目录章目录返回上一页下一页
---------------------------------------------------------------最新资料推荐------------------------------------------------------ 机床电气电气控制系统图：指根据国家电气制图标准，用规定的电气符号、图线来表示系统中各电气设备、装置、元器件的连接关系的电气工程图。 电气控制系统图包括： 1、电气原理图 2、电器元件布置图 3、电气安装接线图电气原理图：用图形符号、文字符号、项目代号等表示电路的各个电气元器件之间的关系和工作原理的图。 总目录章目录返回上一页下一页 3/ 92
X62W万能铣床电气原理图(同名17646)

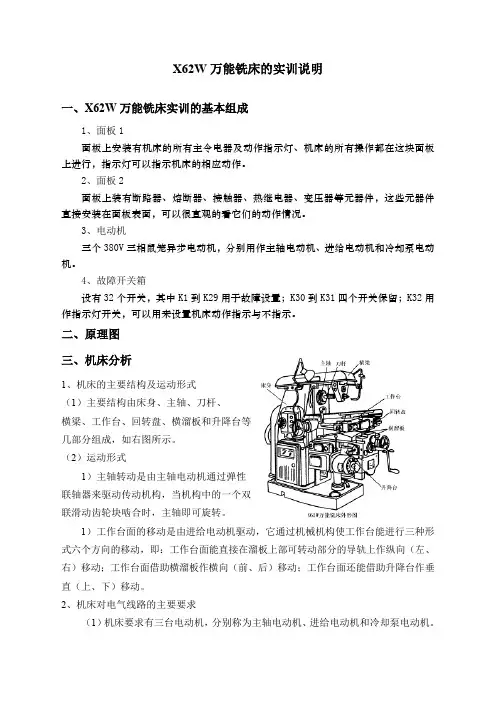

X62W万能铣床的实训说明 一、X62W万能铣床实训的基本组成 1、面板1 面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。 2、面板2 面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的看它们的动作情况。 3、电动机 三个380V三相鼠笼异步电动机，分别用作主轴电动机、进给电动机和冷却泵电动机。 4、故障开关箱 设有32个开关，其中K1到K29用于故障设置；K30到K31四个开关保留；K32用作指示灯开关，可以用来设置机床动作指示与不指示。 二、原理图 6
