《机械设计基础A》课程设计 说明书 题目名称：螺旋输送机传动传动系统设计 学院（部）：机械工程学院 专业：机械设计制造及其自动化 学生姓名：朱勇 学号： 12405701114 班级： 1205 指导教师姓名：江湘颜 评定成绩：
目录 1 设计任务书 (1) 2 电动机的选择与运动参数的计算 (3) 2.1电动机的选择 (3) 2.2传动比的分配 (3) 2.3传动装置的运动参数 (4) 3各齿轮的设计及计算 (5) 3.1、圆柱斜齿轮的减速设计 (5) 3.2、圆锥齿轮的减速设计 (10) 4 轴的设计计算 (14) 4.1、输入（高速）轴的设计 (14) 4.2、输出（低速）轴的设计 (20) 5 轴承的选择及计算 (26) 5.1、输入轴的轴承设计计算 (26) 5.2、输出轴的轴承设计计算 (26) 6 联轴器的选择 (27) 7 润滑与密封 (27) 8 其它附件的选择 (27) 9 设计小结 (29) 10 参考文献 (30)
一、设计任务书 传动系统图： 螺旋输送机传动系统简图 1-电动机；2--联轴器；3-单级圆柱齿轮减速器；4-联轴器； 5-开式圆锥齿轮传动；6-螺旋输送机 原始数据：输送机工作主轴功率KW 5.3=P 输送机工作轴转速 n=120r/min 工作条件：螺旋输送机连续运行、单向转动，启动载荷为名义载荷的1.25倍；工作时有中等冲击；螺旋输送机主轴转速 n 的允许误差%5±；二班制（每班8小时），要求减速器设计寿命为8年，大修期为2-3年，中批量生产；三相交流电源的电压为380/220V 。
二、电动机的选择与运动参数的计算 2 1电动机的选择 2.1.1 确定电动机的额定功率 确定传动的总效率η总；其443221ηηηηη???=总中1η、2η、3η、4η分别为 联轴器、一对锥齿轮、一对圆柱齿轮、球轴承的效率。查表可得： 99 .01 =η ， 95 .02 =η ， 97 .03 =η ， 98 .04 =η 7518 .098.097.095.099.0432=???=η总 工作时，电动机的输出功率为： = P d = P 总 η655.47518 .05 .3=KW 由表12-1可知，满P P d e ≥条件的Y 系列三相异步电动机额定功率P e 应取为 5.5KW 。 2.1.2、电动机型号的选择 由《机械设计课程设计》表3-2可知： 单级圆柱斜齿轮的传动比为3-5；开式圆锥齿轮的传动比为2-4；则总传动比的范围为6-20。所以电动机的转速范围为600-2000r/min 。 初步选择同步转速为1500r/min 和1000r/min 的电动机，由表12-1可知，对应于额定功率P e 为5.5KW 的电动机型号分别为Y132S-4型和Y132M2-6型，再根据表12-2中型号比较，选择Y132S-4型较为合理。 Y132S-4型三相异步电动机的额定功率 P e =5.5KW,满载转速 min 1440r n m =，同步转速为1500r/min ，电动机中心高为132mm ，轴伸出部分 用于装联轴器的直径和长度分别为D=38mm 和E=80mm 。 2.2传动比的分配 2.2.1、总传动比计算 由题目给定参数可知输送机工作轴转速min 120r n =， 12120 min /1440a === I r n n m
皮带输送机选型设计
胶带输送机的选型计算 一、概述 初步选型设计带式输送机，已给出下列原始资料： 1）输送长度m L 7= 2）输送机安装倾角?=4β 3）设计运输生产率h t Q /350= 4）物料的散集密度3/25.2m t =ρ 5)物料在输送机上的堆积角?=38θ 6)物料的块度mm a 200= 计算的主要内容为： 1)运输能力与输送带宽度计算； 2)运行阻力与输送带张力计算； 3)输送带悬垂度与强度的验算； 4)牵引力的计算及电动机功率确定。 二、原始资料与数据 1）小时最大运输生产率为A ＝350吨／小时； 2）皮带倾斜角度：?=4β 3）矿源类别：电炉渣； 4）矿石块度：200毫米； 5）矿石散集容重3t/m 25.2=λ； 6）输送机斜长8m ；
L ——输送机2-3段长度m 7； 1?——为槽形托辊阻力系数查带式输送机选型设 计手册04.01=?； β——输送机的倾角；其中sin β项的符号，当 胶带在该段的运行方向式倾斜向上时取正号； 而倾斜向下时取负号； 2-3段的阻力k F 为 N L q L q q F k 92.3807.0737.251997 .0035.07)55.9337.251(sin cos 0220-=??-???+=-+=ββ?）（ 式中： 0q ——每米长的胶带自重m N /37.251 2q ——为折算到每米长度上的上托辊转动部分的 重量，m N /,m N q /55.932.2/8.9212=?= 式中 2G ——为每组下托辊转动部分重量N ，m N /8.205 2l ——下托辊间距m ，一般取上托辊间距的2 倍；取m l 2.22= L ——输送机3~2段长度m 7； 2?——为槽形托辊阻力系数查带式输送机选型设 计手册035.02=? 不计局部阻力时的静阻力N F F F k zh w 99.204192.3891.2080=-=+= 2、局部阻力计算 （1）图1-1中1~2段和3~4段局部阻力。在换向滚筒处的阻力ht F 近似为：

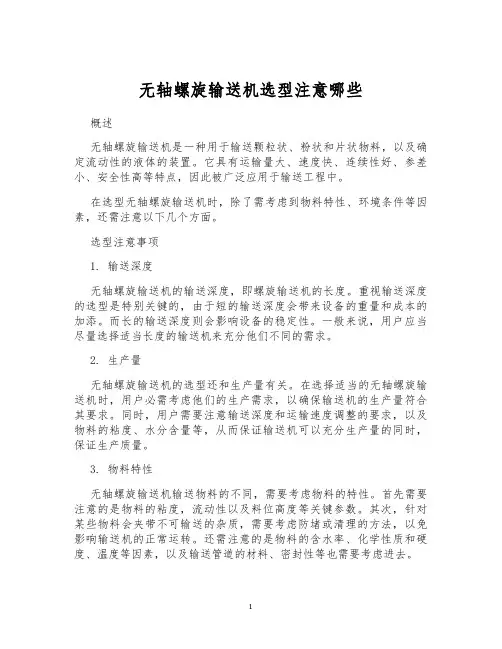

螺旋输送机选型计算方法 1.输送量Q=47β*φ*ρ*D2*S*n(t/h) 式中：β——倾斜系数；φ——物料填充系数；ρ——物料容量重(t/m3);D——螺旋叶直径（m），S——螺距（m），n——转速(r/min). 填充系数一般为，流动性良好，轻度磨琢性粉状和细粒状物料φ=（如粮食），流动性一般，中等磨琢性物料取φ=（如煤，灰，水泥），极大磨琢性物料取φ=（如炉潭，河砂）。 2.螺旋直径 3.由转速及输送量确定最小螺旋直径，并满足下列条件：对输送块状物料螺旋直径D至少应为颗粒最大边长的10倍，如果大颗粒的含量少时，也可选用较小的螺旋直径，但至少应为颗粒最大边长的4倍。 4. 5.3.转速 6.螺旋机的转速不允话过大，否则被输送的物料受到强离心作用，使输送过程受到影响，参照 JB/T7679-95《螺旋输送机》标准每种规格有4种转速供选用。 7. 8.4.电机功率 9.P=[Q(λ*L+H)/367+D*L/20] 10.N=K*P 11.P——功率（KW），Q——输送量（t/h）,λ——运行阻力系数，L——螺旋长度（m）,H——螺旋倾斜高度（m）,D——螺旋直径（m）,N——电机功率（KW），K——功率系数。 的输送量计算有下面的公式计算而来 Q=60ψ*β0*r*K*n*D3 Q—输送量t/h ψ—物料填充系数,见表1
β0—倾斜系数,见表2 K—螺距与直径比例系数,由选定规格的计算求值r—物料容重t/见表3 n—转速r/min d—螺旋直径m 螺旋转速乘以单转传输量。 Q=V*M 其中： Q----运输量；V----螺旋转数； M----运输单量；
固定带式输送机的选型 杨振 【摘要】本次毕业设计是关于固定式带式输送机的设计。首先对胶带输送机作了简单的概述；接着分析了带式输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计。普通型带式输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。目前，胶带输送机正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式胶带输送机就是其中的一个。在胶带输送机的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造带式输送机过程中存在着很多不足。 本次带式输送机设计代表了设计的一般过程, 对今后的选型设计工作有一定的参考价值。 【关键词】带式输送机，联轴器，主要部件 Fixed belt conveyor Yang Zhen [ Abstract ]this graduation project is about the fixed belt conveyor design. The belt conveyor is summarized; and then analyzed the belt conveyor type selection and calculation methods; and then according to these design criteria and the calculation and selection methods according to the given parameters selection of design. The ordinary belt conveyor consists of six main parts: transmission device, tail and back to the device, the central frame, tension device and tape. At present, belt conveyor is moving in a long distance, high speed, low friction direction, in recent years and the emergence of air cushion belt conveyor is one of them. In belt conveyor design, manufacture and application, at present our country compared with foreign advanced level still has bigger difference, in the domestic design and manufacture of belt conveyor process exists many deficiencies. The belt conveyor design represents the general design process, the future selection of the design work has a certain reference value. [ Key words ] belt conveyor, coupling, main components 一、带式输送机概述 （一）带式输送机的应用 带式输送机是连续运输机的一种，连续运输机是固定式或运移式起重运输机中主要类型之一，其运输特点是形成装载点到装载点之间的连续物料流，靠连续物料流的整体运动来完成物流从装载
LS型螺旋输送机设计说明书 目录 绪论 (2) 第1章螺旋输送机介绍 (3) 1.1 毕业设计的目的 (3) 1.2 毕业设计的任务 (3) 1.3螺旋输送机的基本现状 (4) 1.4螺旋输送机的工作原理及特点 (4) 1.5螺旋输送机的发展历史及趋势 (5) 1.6螺旋输送机的研究现状 (6) 第2章螺旋输送机的设计与参数选用 (7) 2.1产品特点 (7) 2.2主要部件结构特点 (7) 2.3螺旋输送机的具体设计 (7) 2.3.1 螺旋输送机的选型 (7) 2.3.2 螺旋输送机的设计计算 (10) 2.3.3 螺旋输送机外形及尺寸 (15) 2.3.4 螺旋输送机外形长度组合 (15) 2.3.5 螺旋输送机驱动装置 (15) 2.3.6 螺旋输送机轴承选择 (16) 2.3.7 螺旋输送机进出料口装置 (17) 第3章螺旋输送机的安装使用及维护 (18) 3.1 螺旋输送机安装技术条件 (18) 3.2 螺旋输送机的使用与维护 (18) 设计小结 (20) 参考文献 (21)
绪论 螺旋输送机是利用电机带动螺旋回转,推移物料以实现输送目的的机械,它能水平、倾斜或垂直输送,具有结构简单、横截面积小、密封性好、操作方便、维修容易、便于封闭运输等优点。本课题重点研究在与驱动装置的合理选择.驱动装置的合理给螺旋输送机的效率,稳定,安全性的提高大的作用. 本次毕业设计是关于输送机的设计。首先对输送机作了简单的概述；接着分析了输送机的选型原则及计算方法；然后根据这些设计准则与计算选型方法按照给定参数要求进行选型设计；接着对所选择的输送机各主要零部件进行了校核。普通型输送机由六个主要部件组成：传动装置，机尾和导回装置，中部机架，拉紧装置以及胶带。最后简单的说明了输送机的安装与维护。
螺旋输送机 说 明 书 芜湖鑫重输送机械有限公司 电话：传真 螺旋输送机使用说明书
一、总述： 1.LS型螺旋输送机的特点及应用范围: LS型螺旋输送机与G X型相比，其头部、尾部轴承移至壳体外，吊轴承采用滚动，滑轮轴承互换结构，并设防尘密封装置，密封件用尼龙用塑料，因而其密封性好，耐磨性强，阻力小，寿命长。滑动轴瓦有需加润滑剂的铸铜瓦，合金而磨铸铁瓦和铜基石墨少油润滑瓦，出料端设有清扫装置，整机噪声低，适应性强，操作维修方便，进出料口位置布置灵活。 LS型螺旋输送机的应用范围：螺旋机被广泛地使用在各种工业部门，如建材、电力、化工、冶金、煤炭、机械、轻工、粮食及食品行业。 LS螺旋输送机对输送物料的要求，粉状、粒状和小块状物料，如：水泥、煤粉、粮食、化肥、灰渣、砂子等，物料温度不得超过200℃，螺旋机不宜输送易变质的、粘性大的、易结块的物料。因为这些物料在输送时会粘结在一螺旋上，并随之旋转而不向前移动，或者在吊轴承处形成物料的积塞而使螺旋机不能正常工作。 LS螺旋机的工作环境应在-20℃~50℃之间，允许稍微倾斜使用，最大倾角不得超过20℃。 2.LS螺旋机的规格、型号与技术参数： 规格：LS100，160，200，250，315，400，500，630，800，1000，1250长度从4m到70m，每隔一档,当长度超过35m时,采用双端驱动,选型时应符合标准公称长度,特殊需要可在选配节中另行提出。 LS型螺旋输送机规格、技术参数：表一:
注：1、n—转速r/min（偏差允许在10%范围内） 2、输送量Q—m3/h 3.LS螺旋输送机的外形尺寸图及外形尺寸表: 二、选型计算、长度组合 1.选型计算 ①计算输送量： Q=60φ.β式中: Q—输送量 t/h φ—物料填充系数,选用见表3 β0—倾斜系数,选用见表4 K—螺距与直径比例系数,由选定规格的螺旋输送机计算求值 r—物料容重 t/m3见表5 n—转速 r/min d—螺旋直径m 表三
