控制网优化设计
一、GPS 卫星定位的基本原理
GPS 定位时，把卫星看成是“飞行”的已知控制点，利用测量的距离进行空间后方交会，便得到接收机的位置。卫星的瞬时坐标可以利用卫星的轨道参数计算。
二、在进行载波相位观测时，在不同观测时段，载波可以划分为哪几部分？
首次观测值0
0)(~φ?Fr = 后继量测值)()(~φφ?
Fr Int += 通常表示为)()(~0
0φφ?Fr Int N N ++=+=Φ 三、坐标系之间的转换过程
四、GPS 网数据处理的基本过程
1、数据传输
2、建立坐标系统
1）打开TGO 软件，功能—Coordinate System Manager ，进入坐标系统管理器。
2）增加椭球，输入椭球名称、长半轴、扁率
3）增加基准转换（Molodensky ），创建新的基准转换组。
4）增加坐标系统组
5）选择投影方式：横轴墨卡托投影
6）文件保存退出
3 、新建项目
1）新建项目
2）选择模板(Metric 米制单位模板).
3）改变坐标系统，选择需要的坐标系统。
4、导入静态观测数据(*.dat 或RINEX)数据
1）文件/导入
2）修改测站名，天线高度，天线类型，测量方法。
5、处理Timeline
6、处理GPS 基线
7、GPS 网的无约束平差
1)平差—基准—WGS-84，进行无约束平差。
2)查看网平差报告。看迭代平差是否通过；如果不通过，选择“交替的”加权策略
3)再次进行平差，直到通过为止。
8、网的约束平差
1) 平差—基准—当地投影基准。
2)然后点击观测值，加载水准面模型，输入已知点坐标。
3)点击平差，进行网的约束平差。
9、成果输出
五、GPS 控制网优化设计的分类处理方法
零类设计：即控制网的基准设计，是对一个已知图形结构和观测方案的自由GPS 网确
定最优坐标系统的优化设计。对于区域GPS 网来说，主要确定控制网的投影面和投影带，一般要考虑现有坐标系统的利用及其两种坐标系统的转换。
一类设计：即控制网图形设计，是在约定网的精度和观测方案的情况下，求得最佳点位的优化设计。研究表明，尽管GPS 对网形设计要求不十分严格，但是网形仍然影响着最后成果的精度。GPS 网图形设计主要考虑连接方式：即边连接，点连接，重复设站比率，重测基线比率等。
二类设计：即观测方案的最佳选择。选择观测方案主要反映在选星计划，行车路线，观测时间和数据处理方法等内容。
三类设计：用GPS 改造现有控制网的最优设计。主要考虑在什么地方加测GPS 基线向量，加则多少。在设计时主要计算各种方案的经费、精度和可靠性。
六、GPS 控制网数据处理精度控制指标
A ．基本精度指标
相邻点弦长标准差σ
σ=B ．基线解算质量控制指标
①基线本身限制：比率、参考变量、RMS
②网限制：数据剔除率、复测基线的长度较差、坐标分量相对闭合差和全长相对闭合差、独立闭合环或者附和路线坐标闭合差
C ．网平差质量控制指标
①无约束平差中，基线分量的改正数（V △x ，V △y ，V △z ）绝对值
333x y z V V V σσσ????≤?≤??≤?
②约束平差中，基线向量的改正数与经过粗剔除后的无约束平差结果的同名基线相应改正数的较差的绝对值
2x dV σ?≤，2y dV σ?≤，2z dV σ?≤
③最弱边相对中误差
七、推导伪距定位法的数学模型
课件
八、推导载波定位法的数学模型
课件
九、推导载波相位双差数学模型
课件
十、控制网设计及相关计算
课件
GPS控制网的优化设计
GPS控制网的优化设计 摘要 优化设计是最优化理论和方法在设计中的应用，力求以最低的成本、最高的效率达到最优的目标。本文通过一系列的分析，对控制网的优化方法进行分析，说明可行性。 为了解决控制网优化设计问题，本论文分两大部分，GPS网的优化设计和GPS网的精度和可靠性，在 GPS网形设计中，首先根据工程的特点和GPS网设计规范的要求，大致确定网的规模，用图论和树的有关算法推导出GPS网形中点、边、异步环之间的关系，然后给出一种生成网形的算法，自动生成初步网形，并用模拟法在顾及精度和可靠性准则下对初步网形进行优化设计，确定最终网形，并按最小路径方法生成观测方案。 关键词： GPS控制网，优化设计，精度，可靠性 OPTIMIZING DESIGNING OF CONTROL NETWORK
ABSTRACT The optimization design is a application of the most optimizative theory and method in the design. It is design of GPS control network’s methods by a series of analysis. This paper consists of two parts: Optimizing designing of GPS control network and the Precision and Reliability of GPS network. When designing a GPS control network ,its scale should be predicted as the project requested and the GPS surveying standard disciplined. According to the relationship among GPS points , edges and nonsynchronous loops, we can use an algorithm of Graphic Theory to produce a network when given the number of points and the maximum edges of each nonsynchronous loop, after being modified by using simulate optimizing method we can draw the ultimate network, then the observation plan can be gained by using the best way algorithm. KEYWORDS：gps control network, optimizing designing, precision, reliability
海南省红岭灌区工程东干渠土建施工第Ⅰ标段 施工控制网布设 批准： 审核： 编制：
中国水利水电第十一工程局有限公司红岭灌区工程东干I标施工项目部 2016年2月28日 一、工程概况 东灌区系统的控灌面积为131.84万亩，其中新增灌溉面积78.96万亩，保灌面积 40.57 万亩，改善灌溉面积 12.31 万亩。渠首由总干渠分水闸分水，设计流量为 40.0m3/s，加大流量 46 m3/s，灌溉定安、琼海、文昌和海口等 4 个市县的24 个镇与 8 个农场区域内的耕地。渠首设计水位为 125.537m，加大水位为125.778m，渠道底高程为 122.025m。 东干渠设 3 条分干渠、20 条支渠、2 条水库补水渠、1 个水库补水口及 15条干斗等 42 个分（补）水口，分别设置相应的分水闸控制流量，干渠全长145.93km。 本工程第1标段为桩号 0+000~27+551 段是连接 1#渡槽首端至 16#渡槽渐变段首端的渠段，全长 27.551km，设计流量为 40m3/s，加大流量 46.0m3/s。本段渠系共布置有渡槽14座、倒虹吸1座、暗涵1座、隧洞1座、节制泄水闸3座、分水闸 2 座等渠系建筑物。 二、控制网布设原则 2.1平面控制网原则 2.1.1各级GPS网一般逐级布设，在保证精度、密度等技术要求时可跨级布设。 2.1.2各级GPS网的布设应根据其布设目的、精度要求、卫星状况、接收机类型和数量、测区已有的资料、测区地形和交通状况以及作业效率等因素综合考虑，按照优化设计原则进行。 2.1.3各级GPS网最简异步观测环或附合路线的边数应不大于表1的规定。 表1 2.1.4各级GPS网点位应均匀分布，相邻点间距离最大不宜超过该网平均点间距的2倍。 2.1.5各级GPS网按观测方法可采用基于A级点、区域卫星连续运行基准站网、临时连续运行基准站网等的点观测模式，或以多个同步观测环为基本组成的
GPS工程控制网的优化设计 由于GPS测量精度高、效率高、灵活性强，其应用越来越广泛。文章结合实际工程，通过两次布设网点，并经过严密的计算。得出只要在建立GPS工程控制网时充分考虑布设条件及网形的几何结构，并严格按照规定观测，认真处理观测数据，最后所得的精度就一定有所提高。 标签：GPS工程控制网；网点布设；网形结构；精度提高 Abstract：Because of its high precision，high efficiency and flexibility，GPS has been used more and more widely. The paper is based on actual projects，written by setting up the net point twice which is set through accurate calculation. It is concluded that as long as the GPS engineering control network is established，the layout conditions and the geometric structure of the network are fully considered，the observation data are strictly observed，and the observation data are seriously handled，the accuracy of the final result is supposed to be improved. Keywords：GPS engineering control network；spot layout；mesh structure；accuracy improvement 1 研究目的和意义 自从全球定位系统（GPS）问世以来，已经在导航定位、授时、测速等方面发挥了巨大的作用，尤其是GPS技术在测量上的广泛应用，使测量技术发生了一次大的革命。使用GPS技术布设控制网已是国内采用的主要手段之一，GPS 控制网可大致分为2类：一类是国家或区域性的高精度的GPS控制网；另一类是局部性的GPS控制网，它包括城市或矿区控制网以及各类工程控制网。 与传统方法相比，GPS控制网不论是在布网方案，还是在平差的数学模型方面都有许多不同之处。因此，研究如何根据GPS原理和作业特点制定GPS的布网方案，对减少外业观测劳动强度、提高观测质量和成果的精度等具有重大的意义。 2 工程概况 本文涉及的工程是某镇农业综合治理测量项目。测区占地面积约 3.2km2，由于已知控制点距离项目区较远，测区通视困难，决定采用GPS控制测量。为了体现控制网点的布设对精度的影响，本项目分别进行了两次测量，通过对两次测量进行比较，从而得出在布设GPS控制网时应注意的一些事项。 3 GPS工程控制网布设中点位的选择 GPS工程控制网的布设原则上和大地控制网的布设是一致的，但也有区别。

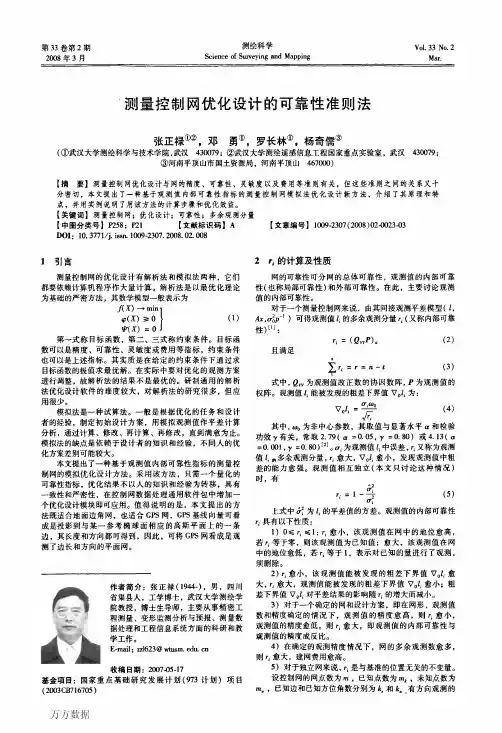

第３３卷第２期 测绘科学 ＶｏＬ３３Ｎｏ．２ ２００８年３月 ＳｃｉｅｎｃｅｏｆＳｕｒｖｅｙｉｎｇａｎｄＭａｐｐｉｎｇ Ｍａｒ． 测量控制网优化设计的可靠性准则法 张正禄①②，邓勇①。罗长林①，杨奇儒③ （①武汉大学测绘科学与技术学院，武汉４３００７９；②武汉大学测绘遥感信息工程国家重点实验室，武汉４３００７９； ③河南平顶山市国土资源局，河南平顶山４６７０００） 【摘要】测量控制网优化设计与网的精度、可靠性、灵敏度以及费用等准则有关，但这些准则之间的关系又十分密切，本文提出了一种基于观测值内部可靠性指标的测量控制网模拟法优化设计新方法，介绍了其原理和特点，并用实例说明了用该方法的计算步骤和优化效益。 【关键词】测量控制网；优化设计；可靠性；多余观测分量【中图分类号】Ｐ２５８；Ｐ２１【文献标识码】Ａ【文章编号】１００９－２３０７（２００８）０２－００２３－０３ ＤｏＩ：１０．３７７１／ｊ．ｉｓｓｎ．１００９－２３０７．２００８．０２．００８ １引言 ２ ｒｉ的计算及性质 测量控制网的优化设计有解析法和模拟法两种，它们都要依赖计算机程序作大量计算。解析法是以最优化理论为基础的严密方法，其数学模型一般表示为 臻离０ ｃ １０， 妒（ｘ）≥ ｝ （）哕（Ｘ）＝ Ｊ 第一式称目标函数，第二、三式称约束条件。目标函数可以是精度、可靠性、灵敏度或费用等指标，约束条件也可以是上述指标。其实质是在给定的约束条件下通过求目标函数的极值求最优解。在实际中要对优化的观测方案进行调整，故解析法的结果不是最优的。研制通用的解析法优化设计软件的难度较大，对解析法的研究很多，但应用很少。 模拟法是一种试算法。一般是根据优化的任务和设计者的经验，制定初始设计方案，用模拟观测值作平差计算分析，通过计算、修改、再计算、再修改，直到满意为止。模拟法的缺点是依赖于设计者的知识和经验，不同人的优本文提出了一种基于观测值内部可靠性指标的测量控制网的模拟优化设计方法。采用该方法，只需一个量化的可靠性指标，优化结果不以人的知识和经验为转移，具有一致性和严密性，在控制网数据处理通用软件包中增加一个优化设计模块即可应用。值得说明的是，本文提出的方法既适合地面边角网，也适合ＧＰＳ网，ＧＰＳ基线向量可看成是投影到与某一参考椭球面相应的高斯平面上的一条边，其长度和方向都可得到，因此，可将ＧＰＳ网看成是观测了边长和方向的平面网。 作者简介：张正禄（１９４４－），男，四川省渠县人，工学博士，武汉大学测绘学院教授，博士生导师，主要从事精密工程测量、变形监测分析与预报、测量数据处理和工程信息系统方面的科研和教学工作。 Ｅ．ｍａｉｌ：ｚｚｌ６２３＠ｗｔｕｓｍ．ｅｄｕ．ｃｎ 收稿日期：２００７－０５．１７ 基金项目：国家重点基础研究发展计划（９７３计划）项目（２００３ＣＢ７１６７０５） 网的可靠性可分网的总体可靠性，观测值的内部可靠 性（也称局部可靠性）和外部可靠性。在此，主要讨论观测值的内部可靠性。 对于一个测量控制网来说，由其间接观测平差模型（ｚ，Ａｘ，口。２ｐ一）可得观测值ｔ的多余观测分量ｒｊ（又称内部可靠性）‘¨： ｒｉ＝（Ｑ。Ｐ）ｄ （２） 且满足 ∑ｒ；＝ｒ＝ｎ—ｔ （３） 式中，Ｑ。为观测值改正数的协因数阵，Ｐ为观测值的 权阵。观测值ｆｆ能被发现的粗差下界值Ｖ。ｆｆ为： ｖ。丘＝业／－－－ （４） √Ｆｉ 其中，‰为非中心参数，其取值与显著水平Ｏｔ和检验功效’，有关，常取２．７９（ａ＝０．０５，＇，＝０．８０）或４．１３（Ｏｔ＝０．００１，ｙ＝０．８０）晗］。叽为观测值ｆｆ中误差，ｒ；又称为观测值屯的多余观测分量，ｒｆ愈大，Ｖ。ｔ愈小，发现观测值中粗差的能力愈强。观测值相互独立（本文只讨论这种情况）时。有 Ｉ＂ｉ：Ｉ一１０＂ｉ （５） 口￡ 上式中Ｚ为ｚ。的平差值的方差。观测值的内部可靠性 Ｌ具有以下性质： Ｉ）０≤ｒｉ≤Ｉ：‘愈小，该观测值在网中的地位愈高，若＾等于零，则该观测值为已知值；愈大，该观测值在网中的地位愈低，若‘等于Ｉ，表示对已知的量进行了观测，须删除。 ２）ｒｆ愈小，该观测值能被发现的粗差下界值Ｖ。ｆｆ愈 大，ｒｆ愈大，观测值能被发现的粗差下界值Ｖ。ｔ愈小；粗差下界值Ｖ。ｆｆ对平差结果的影响随ｒｆ的增大而减小。 ３）对于一个确定的网和设计方案，即在网形、观测值数和精度确定的情况下，观测值的精度愈高，则ｒ｛愈小，观测值的精度愈低，则ｒｆ愈大，即观测值的内部可靠性与观测值的精度成反比。 ４）在确定的观测精度情况下，网的多余观测数愈多，则ｒｆ愈大，建网费用愈高。 ５）对于独立网来说，ｒｉ是与基准的位置无关的不变量。设控制网的网点数为ｍ，已知点数为ｍ。，未知点数为 ｍ。，已知边和已知方位角数分别为屯和＿｜｝。．有方向观测的 万方数据
