钻孔灌注桩施工技术交底 一、施工方案 陇南华瑞大酒店项目基础设计为钻孔灌注桩，采用冲击钻钻机成孔，起重机吊装钢筋笼入孔就位，采用水下灌注法灌桩。混凝土由砼拌合站集中拌合，砼运输车运输，起重机安装及提升导管，人工辅助。钢筋半成品在钢筋加工场加工，运到基桩附近加工平台，进行钢筋笼的加工。 二、钻孔灌注桩施工工艺 见《表1 钻孔灌注桩施工工艺框图》。 三、施工方法 1、场地平整： 按文明施工要求，对钻孔桩施工场地进行平整压实，清除桩位附着物以便桩机就位和测量定位。 2、修建循环泥浆池： 在桩位附近适当位置开挖泥浆循环池，安装泥浆泵，准备足够量优质粘土供调制泥浆。制浆粘土技术指标符合规范要求。 3、护筒埋设及钻机安放： 施工前准备埋设护筒，护筒采用钢板卷制。护筒顶端高程在旱地处高出地下水位1.5～2m及地面0.3m以上，在筑岛处高出孔外水位1.8m。护筒中心与桩位中心应尺寸吻合，最大偏差应小于20mm，护筒与坑壁之间用于粘土填实。 4、钢筋笼制作 本合同段钻孔桩钢筋笼在现场分节制作，保护层按设计图纸要求在主筋上焊钢筋鼻环控制。钢筋笼制造做到一直一圆一匀，即主筋直，箍筋圆，螺旋筋匀。钢筋笼顶面高程用吊筋控制。 5、钻进成孔 开钻时在孔内加水（水位低于护筒顶30cm）、投入粘土以小冲程进行反复冲击造浆，并防止钻头撞击护筒，先以中冲程(1.0~2.0m)钻河床以上部分;再以小冲程(0.5~1.0m)冲击砂砾层;最后以大冲程(2.0~4.0m)冲击硬岩层;并经常检查钻头、钢丝绳的磨损情况，钻机的稳定性和垂直度，以便加固和更换。钻孔施工中，机手要随进尺快慢及时放主钢丝绳，使钢丝绳在
每次冲击过程中始终处于拉紧状态，在任何情况下，最大冲程不宜超过6.0m，为正确提升钻锥的冲程，在钢丝绳上每1.0m作上长度标记，嵌岩桩施工，为了了解地质情况，将同排的桩基a、c先施工，后施工b、d桩，在同排施工中若有混凝土灌注时，必须待混凝土灌注完成24小时后，才能开始钻进，而且必须连续作业，不得中途停止，特别情况要停钻时，要提起钻头以避免塌孔埋设钻头。经常检查钻机的稳固、位移和倾斜情况，以防成孔偏斜等不良现象的发生，并注意捞取钻碴样品,了解地质变化情况，以便随时调整钻机冲程,派专业人员负责作好钻进施工记录（按规定表格的内容填写）。 6、测孔 成孔至设计深度后，采用标准测绳试孔深，泥渣测定应根据钻具长度和钻头长度及机上余尺来控制成孔实际深度，根据二次清孔后实测深度之间误差，为孔底沉渣厚度，在孔径倾斜度方面，确保桩身垂直度在1%桩长之内。 7、清孔 成孔检查完成后，停止钻进及时清孔，清孔过程中孔内水位保持在护筒溢流口平面上。导管安装完毕后，应利用导管作二次清孔，将导管提高离孔底约20㎝左右进行清孔，清孔时应慢慢加入清水，待出口泥浆比重小于 1.10，粘度小于20秒后为合格。 8、水下混凝土灌注 钢筋笼下放到位且位置固定后，进行下导管作业。导管采用直径250mm钢管制作，分节用丝扣连接而成，每节导管长度为 3.0m，使用前进行水密试验，以保证导管质量。导管下到离孔底沉渣25cm～40cm。 混凝土灌注采用砍球法，在导管内先放置一隔水球，用铁板封口。初灌量为使导管埋入混凝土中1.3～1.5m左右为宜，严禁导管提出混凝土面。混凝土实际灌注高度应高出设计桩顶0.5米以上，以确保破除桩头后，混凝土强度达到设计强度。 9、检测 钻孔桩质量检测：按设计及规范要求对桩基进行检测。
技术交底
3mm/30min，静切力：1～2.5Pa； 含砂率%：不大于4，PH值8～11。 （6）钢筋制作与沉放 钢筋的表面应洁净，使用前将表面油渍、漆皮、鳞锈等清除干净。成盘的I级钢筋采用冷拉方法调直，冷拉率不大于2％。钢筋焊接前，必须根据施工条件进行试焊，合格后方可正式施焊，焊工必须持考试合格证上岗。钢筋接头采用双面搭接焊或单面搭接焊。钢筋接头采用搭接电弧焊时，两钢筋搭接端部应预先折向一侧，使两接合钢筋轴线一致。接头双面焊缝的长度不小于5d、单面焊缝的长度不小于10d。施焊的焊条、焊剂应有合格证，各种焊接材料应分类存放和妥善管理，并应采取防止腐蚀、受潮变质的措施。配置在接头长度区段内的受力钢筋，其接头的截面面积占总截面面积的百分率不大于50%。 钢筋骨架吊装应确保不变形，接头应错开，骨架顶端应设置吊环，骨架外侧设置控制保护层厚度的垫块，其间距竖向为2m，横向圆周不得少于4处。 钢筋笼制作完成后从钢筋制作场运至钻机附近，采用吊机进行安装。在下放过程中缠绕、点焊接头箍筋，钢筋笼在吊装过程中应严格控制骨架中心偏位，钢筋笼下放时防止碰撞孔壁，以免引起坍孔，采用正反旋转，慢起慢落逐渐下放的形式进行钢筋笼全部就位后复核中心偏位，符合要求后用Ф20钢筋固定在孔口上，并牢固定位，防止在混凝土灌注过程中钢筋骨架上升和偏移。 钢筋骨架的制作和吊放的允许偏差为：主筋间距±10mm；箍筋间距±20mm；骨架外径±l0mm；骨架倾斜度±0.5％；骨架保护层厚度±20mm；骨架中心平面位置20mm；骨架顶端高程+20mm，骨架底面高程±50mm。经现场检查，钢筋笼的各项指标均符合要求，相关钢筋笼制作必须满足《建筑桩基技术规范》（JGJ94-2008）。 （7）吊放钢筋笼 钢筋笼在加工场地按设计要求加工，运输至现场，为了防止钢筋笼变形，必须加焊加强筋，在钢筋笼主筋上每隔2m左右设置一圈4个圆形的水泥砂浆垫块，确保桩身混凝土保护层满足设计要求。钢筋笼用吊车将钢筋笼掉入孔内，要对准孔位、扶稳，缓慢放下，避免碰撞孔壁，必须使钢筋笼中心和钻孔的中心一致。钢筋笼达到设计位置时，立即固定。固定可采用在钢筋笼最上层的架力筋四周焊定位钢筋的方法，确保在混凝土浇筑全过程中不会移位。安装钢筋骨架时应将其吊挂在孔口的钢护筒上，不得直接将钢筋骨架支撑在孔底。 （8）安装混凝土导管 导管采用专用导管，每节长2～4米，导管第一节底管长度应不小于4m，内壁表面应光滑并有足够的强度和刚度，采用套箍连接、“O”型密封圈防止漏水漏气。导管在桩孔内位置应
旋挖钻孔灌注桩安全技术交底施工单位：工程名称： 交底日期：交底人： 交底内容： 1、所有作业人员凭有效证件办理入场登记，接受三级安全教育和安全技术交底后 方可上岗作业。本项目用工年龄要求在20岁至55岁之间，严禁使用不符合要求的人员。 2、进入施工现场必须正确佩戴安全帽。2米及2米以上高处、临边作业时必须正确 系挂安全带。严格遵守施工现场各项管理制度，服从项目部管理。 3、所有机械设备的操作人员，都必须经过专业培训，并取得国家相关部门颁发的 上岗证书。非专业操作人员禁止操作与自己无关的设备。 4、所有操作人员应严格执行相关机械“操作规程”。在桩机安装、移位过程中，注 意上部有无高压线路。 5、施工现场的一切电源、电路的安装和拆除必须由持证电工操作，电器必须严格 接地、接零和使用漏电保护器。各孔用电必须分闸，严禁一闸多用。孔上电缆必须架空以上，严禁拖地和埋压土中，孔内电缆、电线必须有防磨损、防潮、防断等保护措施。并应遵守《施工现场临时用电安全技术规范》（JGJ46—2005）的规定。 6、桩机所有钢丝绳要检查保养，发现有断丝断股情况，应及时调换，钻机运转时 不得进行维修。 7、开挖的土石应往规定的地点弃运，严禁向邻近的河道堆弃，及时做好地表排水， 防止水土流失。 8、及时对裸土进行覆盖，完善施工中的降尘措施，做好防尘工作； 9、做好施工现场的文明施工，工程完工后，及时进行现场彻底清理，并按要求采 取处理措施。 10、钻孔完毕，要及时盖好孔盖板，并防止在盖板上过车和行走。操作过程中要及
时清理虚土，必要时可二次投钻清土。 11、有缩颈、空洞、夹土等，要严格按操作工艺边浇筑混凝土边振捣的规定执行。 严禁把土和杂物混入混凝土中一起浇筑。 12、施工过程中当出现钻杆跳动、机架晃摇、钻不进尺等异常现象，要立即停钻检 查。 13、钻孔进入砂层遇到地下水时，钻孔深度不超过初见水位，以防塌孔。 14、由于钻机设备较重，施工场地必须平整、宽敞，并有一定硬度，避免钻机发生 沉陷。 15、钻机施工中检查钻斗，发现侧齿磨怀，钻斗封闭不严时必须及时整修。 16、泥浆初次注入时，垂直向桩孔中间进行入浆，避免泥浆沿着护筒壁冲刷其底部， 致使护筒底部土质松散。 17、钢筋笼在堆放、运输、起吊、入孔等过程中，严格按操作规定执行。必须加强 对操作工人的安全教育。 18、钢筋笼或探孔器向孔内放置时，应由吊车吊起，将其垂直、稳定放入孔内，避 免碰坏孔壁，使孔壁坍塌，在砼浇筑时出现废桩事故。 19、雨天不能进行钻孔施工。现场必须有排水的各种措施，防止地面水流入槽内， 以免造成边坡塌方或基土沉陷、钻孔机倾斜等。 20、经过成孔检查后，要填好桩孔施工记录。然后盖好孔口盖板，并要防止在盖板 上行车或走人。最后再移走钻机到下一桩位。 21、吊车作业需要有专人负责指挥。严禁在雨中进行电焊作业。 22、卡埋钻是旋挖钻机最易发生的施工事故，因此，施工过程中应采取积极主动的 措施加以预防。当钻机施工时出现卡埋钻现象时，采取切实可行的措施及时进行处理施工事故。 23、处理卡埋钻的方法如下： (1)直接起吊法：采用吊车直接向上起吊即可。 (2)钻斗周围疏通法：即用水下切割或反循环等方法，清理钻筒周围沉渣，然后起 吊即可。 24、成品保护 （1）、钢筋笼在制作、运输和安装过程中，要采取措施防止变形。吊入钻孔时，要
深基坑围护桩及土方开挖技术交底
深基坑围护桩及土方开挖技术交底 ㈠、工程概况 本工程为位于市中心的某办公大楼，由主楼与裙楼组成，建筑面积为14449m2，主楼12层，高40.5m，设一层地下车库，主楼前场地下为专设地下车库。主楼座北朝南布置，南面为突出门厅，其上部为四层圆形建筑，裙房为一至三层沿街商业性建筑，包括餐厅等。主楼地下室设有人防，500t水池和相配合的机房，北面是消防通道出人口。 主楼为柜架剪力墙结构，7度设防，柱网尺寸为7.2m×5.4m和7.2m×5.7m两种。地基基础处理的工程桩为直径φ800、φ100、φ1200mm大孔径钢筋混凝土钻孔灌注桩。 建筑物基坑深为4.95m，包括厚200mm毛石和厚100mm素混凝土垫层，其中桩基之间的钢筋混凝土连梁高为1200mm，钢筋混凝土底板厚600mm。在图纸会审时，为了达到减少基坑深度的目的，建议设计院将其中基坑周边地基连梁梁底标高向上抬高600mm，使地基梁的底面与钢筋混凝土底板面的标高相同，并得到设计院与建设单位赞同，故基坑深度由4.95m改为4.35m。基坑围护平面见图2－1。
图2－1 基坑围护平面图 该场地地下水位在地表下0.35～1.19m之间，系浅层孔隙潜水，对混凝土无侵蚀性，工程地质报告给出地层岩性见表2－1。 ㈡、施工准备 1、技术资料准备 ⑴、工程设计地下室图纸及图纸会审纪要 ⑵、工程地质报告 ⑶、基坑围护及土方开挖施工方案，由现场技术主管向作业班组负责人作详细介绍。 2、作业准备
表2－1 地层岩性表 4
3- 2 淤泥质粘质粉土 8.10～ 11.2 8.5～ 11.1 36.4 1.043 0.60 3.27 17.7 6.2 100 11 3- 3 淤泥质粘质粉土 18.7～ 21.0 9.7～ 13.5 45.8 1.301 0.29 3.04 7.6 16.2 80 9 4- 1 粘质粉土 29.5～ 32.55 0～1.55 23.3 0.617 12.0 200 30 4- 2 中粗砂 30.7～ 33.7 0～3.15 220 35 5 角砾 32.5～ 35.6 0.7～ 4.25 300 45 3500 6- 1 强风化熔结凝灰岩 34.6～ 39.0 0～8.0 50 6-中风化熔结凝灰岩35～44.5 未揭底90 7500 5
钢筋混凝土灌注桩施工技术交底
技 术 交 底 记 录 2014年 12 月 30 日 ，
废浆钢筋笼 下钢泥浆测孔埋设护第一次不 合成 钻机定位，调挖导
1.3施工技术要求 （1）测量放线定桩位 根据验收后的控制桩，按照提供的桩位平面布置图 30cm 长φ8钢筋定出各个桩位，经过自检合格后，请有关部门组织检查，并及时办理桩位放样复核手续存档。（2）施工现场处理 根据施工现场情况，为了满足商品混凝土罐车行走 条件，原有道路不进行破除，待其它区域施工完成后再混凝灌注水 养护清水清 成
钻机就位后，必须平正、稳固、确保在施工中不发生倾斜、移动； 钻机钻进开孔时，应小压力慢转速，使护筒刃脚处 形成坚固的泥皮护壁，达到护筒底下4m后，可根据不同 地质情况正常钻进： 严格控制桩身垂直度，主钻杆钻进完成后需再次检 查机台水平度，调整钻杆垂直度。 在粘土层中钻进时，宜适用尖底钻头，中等转速，大泵量，稀泥浆的操作方法。 在砂土或软土等易塌孔地层中钻进时，宜选用平底 钻头，控制进尺，轻压、低档慢速、大泵量、稠泥浆的 操作方法。
钟，清孔过程中及时补给足够的浆液，并保持液面的稳定，沉渣厚度必须小于规范及设计要求，且满足桩长。 （6）钢筋笼制作与吊放 钢筋笼制作场地必须保持平整，下面铺垫30cm 子，钢筋笼制作前，将主筋调直，清除钢筋表面污垢、锈蚀； 按设计图纸制作，主筋采用单面搭接，搭接长度不小于10d，制作钢筋时在同一截面上搭接头不多于主筋总根数的50%； 分节制作钢筋笼，接头处预留钢筋的搭接长度应符合设计要求。成形的钢筋笼应平卧堆放在平整的地面上，堆放层数不应超过2层；
灌注桩安全技术交底（钻【冲】孔灌注桩、微型桩） 一、钻（冲）孔施工 1. 施工场地应能满足钻孔机作业的要求。旱地区域地基应平整、坚实；浅水区域应采用筑岛方法施工；深水河湖中必须搭设水上作业平台，作业平台应根据施工荷载、水深、水流、工程地质状况进行施工设计，其高程应比施工期间的最高水位高70cm以上。 2. 同时钻（冲）孔施工的相邻桩孔净距不得小于5m；两桩（地下部分)之间净距小于5m时，待一桩所浇筑的混凝土强度达5MPa后，方可进行另桩钻孔施工。 3. 泥浆护壁成孔时，孔口应设护筒；埋设护筒后至钻孔之前，应在孔口设护栏和安全标志。 4. 护壁泥浆原料应为性能合格的黏土或其他符合环保要求的材料；现场应设泥浆沉淀池，泥浆残渣应及时清理并妥善处理，不得随意排放，污染环境；泥浆不断循环使用过程中应加强管理，始终保持泥浆性能符合要求；泥浆沉淀池周围应设防护栏杆和安全标志。 5. 旱地和浅水域，护筒埋深不宜小于原地面以下；砂性土应将护筒周围50cm～80cm和护筒底50cm范围内换填并夯实粘性土；深水域的长护筒，粘性土应沉入河床局部冲刷线以下；细砂或软土应沉入冲刷线以下至少4m。 6. 护筒应坚固、不漏水，内壁平滑、无凸起；护筒顶端高程应高于地下水位或施工期间的最高河湖水位以上，旱地钻孔护筒顶端高程应高出地面30cm；护筒内径应比孔径大20cm以上。 7. 钻孔作业应符合下列要求： (1) 施工场地应平整、坚实；现场应划定作业区，非施工人员禁止入内。 (2) 钻孔应连续作业，建立交接班制，并形成文件；施工中严禁人员进入孔内作业。 (3) 使用全套管钻机钻孔时，配合起重机安套管人员应待套管吊至安装位置，方可靠近套管辅助就位，安装螺栓；拆套管时，应待被拆管节吊牢后方可拆除螺栓。 (4) 钻孔作业中发生坍孔和护筒周围冒浆等故障时，必须立即停钻；钻机有倒塌危险时，必须立即将人员和钻机撤至安全位置，经技术处理并确认安全后，方可继续作业。 (5) 成孔后或因故停钻时，应将钻具提至孔外置于地面上，关机、断电并应保持孔内护壁措施有效，孔口应采取防护措施。 (6) 冲抓钻机钻孔，当钻头提至接近护筒上口时，应减速、平稳提升，不得碰撞护筒，作业人员不得靠近护筒，钻具出土范围内严禁有人。 (7) 钻机运行中作业人员应位于安全处，严禁人员靠近和触摸钻杆；钻具悬空时严禁下方有人。 (8) 钻孔过程中，应经常检查钻渣并与地质剖面图核对，发现不符时应及时采取安全技术措施。 (9) 正、反循环钻机钻孔均应减压钻进，即钻机的吊钩应始终承受部分钻具质量，避免弯孔、斜孔或扩孔。 (10) 施工现场附近有电力架空线路时，施工中应设专人监护，确认机械与电力架空线路的最小距离必须符合下表要求。 起重机与电力架空线路的最小距离表 (11)螺旋钻机宜用于无地下水的细粒土层中施工。 二、钢筋制作与安装 1. 钢筋焊接前应履行用火申报手续，经消防管理人员检查，确认防火措施落实，符合消防要求，并签发用火证后，方可施焊，所有焊缝必须进行外观检查，不得有裂纹、未熔合、夹碴、未填满弧坑和超出规定的缺陷；零部(杆)件的焊缝应在焊接24h后按技术规定进行无损检验。 2. 钢筋骨架制作和运输应按照钢筋工安全技术交底相关要求施工。 3. 使用起重机吊装钢筋笼入孔时，不得碰撞孔壁；就位后应采取固定措施；应使用起重机，现场作业应符合下列要求：
技术交底书 交底单位名称：编号： 交底人：复核人：接收人：
旋挖钻孔桩施工技术交底1、施工工艺流程 旋挖钻钻孔桩施工工艺流程图
2、施工方法 2.1、施工准备 2.1.1、施工放样 测设线路中心，放出桩位，测出地表标高，平整工作面。 2.1.2、清障、平整场地 施工前先改移地下管线、架空线等，拆除构筑物，然后平整场地并用压路机碾压密实。陆地钻孔作业平台平面尺寸不得小于10m×20m。同时做好作业场地排水工作，在施工红线内挖设好临时排水沟，确保施工场地不积水。 2.1.3、安全防护 正式钻孔前，要在施工范围内拉线或彩钢板围护，并设警示标志，设专人防护，阻止非施工人员进入。 2.1.4、桩位复测 测量班根据设计图纸用全站仪精确放出桩基中心，插竹钉标识。各桩位采用点位图编号标示，便于记录和防止漏桩。施工放样结束，自检合格后，及时向监理工程师报验。 2.2、埋设护筒 钻孔前设置坚固、不漏水的钢护筒，护筒直径比设计桩径大20cm，护筒顶面高出施工平台0.5m。护筒顶面中心与设计桩位偏差不得大于5cm，倾斜度不得大于1%。护筒埋置深度符合下列规定：黏性土不小于1m，砂类土不小于2m。当表层土松软时将护筒埋置到较坚硬密实的土层中至少0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实。为便于泥浆循环在护筒顶端留有高30cm，宽20cm的出浆口。 钻孔时孔内水位高出护筒底面0.5m或地下水位以上1.5-2.0m。 水中桩用锤击、加压、振动等方法下沉护筒。一般护筒底埋入河床面以下1m，必要时打入不透水层，顶面应高出施工时的水面不小
于1m。在水中平台上下沉护筒，由导向设备控制护筒位置。 2.3、钻机就位及钻孔 2.3.1、钻机就位前，应对钻孔各项准备工作进行检查，要求施工场地平整、坚实。 为保持钻机的垂直度，可通过控制器可使钻杆前俯100°，后仰60°，左右摆 80°。在钻进过程中，如钻机倾斜率在0.3°以内，可自行调节垂直度。 钻机安装后的底座和顶端应平稳，在钻进中不应产生位移或沉陷。就位完毕，施工队对钻机就位自检。 2.3.2、钻孔前，按施工设计所提供的地质、水文资料绘制地质剖面图，挂在钻台上。针对不同地质层选用不同的钻头、钻进压力、钻进速度及适当的泥浆比重。 2.3.3、旋挖钻机一般采用筒式钻头。采用干式旋挖施工时，在孔内将钻头下降到预定深度后，转钻头并加压，旋起的土挤入钻筒内，泥土挤满钻筒后,反转钻头，钻头底部封闭并提出孔外，然后自动开启钻头底部开关，倒出弃土成孔。旋挖钻进过程中可根据需要向孔内注水，以冷却和润滑钻头。 采用泥浆护壁成孔时，可在钻进过程中或将钻头提出钻孔外后，向孔内注浆，泥浆液面不得低于护筒底部。 2.3.4、钻孔作业应分班连续进行，填写钻孔施工记录，交接班时应交待钻进情况及下一班应注意事项。应经常对钻孔泥浆及钻机对位进行检测，不符合要求时，应及时改正。应经常注意地层变化，在地层变化处应捞取样渣保存。 2.3.5、钻孔过程中应观察主机所在地面和支脚支承地面处的变化情况,发现沉降现象及时停机处理。因故停机时间较长时，应将套管口保险钩挂牢。 2.4、清孔
技术交底内容 一、总体 1.深圳地铁五号线同乐站位于深圳市宝安旧城繁华地段，创业二路和留仙二路的交汇处是本站的中心里程位置（车站中心里程为左线CK7+708）。 同乐站所在位置是宝安旧商业中心和工业区，周边有商业建筑，居住社区、公园及工业厂房。站位西南侧有天辉进出口有限公司，宝安饮食服务有限公司；东南侧为新福装饰材料市场；东北侧为金威啤酒厂招租店面；西北侧为新日佳百货。车站范围内有两棵百年古树，施工要求作好保护工作。 本车站及站前明挖段基坑长265.1m（里程CK7+536.16～CK7+801.26），宽19.1～21.45m，基坑深度17.2～18.8m，围护结构采用Ф1200﹫1300钻孔灌注桩+Φ600旋喷桩止水帷幕。 2.围护桩共445根，分为七类，采用C30水下混凝土： Ⅰ：桩长21.39m，嵌固深度7.5m，18根； Ⅱ：桩长23.89m，嵌固深度7.5m，135根； Ⅲ：桩长17.29m，嵌固深度5.0m，20根； Ⅳ：桩长20.36m，嵌固深度5.0m，34根； Ⅴ：桩长22.86m，嵌固深度7.5m，130根； Ⅵ：桩长19.79m，嵌固深度7.5m，21根； Ⅶ：桩长24.96m，嵌固深度8.0m，87根。 3.旋喷桩共445根，嵌固深度不小于基坑下2m。

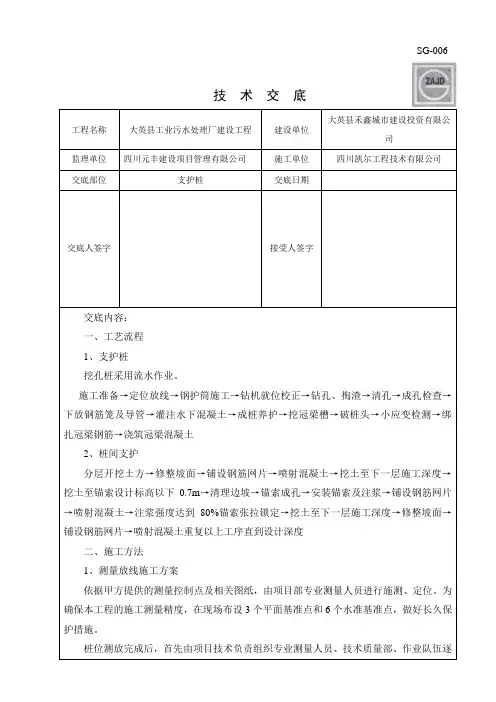

二、围护桩施工工序及技术要求 1.施工流程 钻孔桩施工工艺流程图 2.施工工序 A.护筒埋设： 在破除现有混凝土路面后，根据测量控制点开挖出钻孔桩位置埋设钢护筒，护筒埋深1.5m，高出地面200mm。在破除现有混凝土面后，须挖3m深的管线探槽，以免钻孔过程中损坏遗漏的地下管线。
B.钻机就位： 等护筒埋设好以后，在护筒上铺设枕木并用水平尺校正，以确保钻机平稳、牢固，然后根据测量控制点定位钻机的钻头。注意：在冲钻孔施工过程中，必须保证钻机平稳，钻杆垂直。 C.钻孔施工： ①钻孔顺序：钻孔桩在平面上采用跳两孔作业，以7根桩为一个施工单元，施工顺序下图所示 钻孔桩施工顺序示意图 ②钻进时先慢后快；在硬土层钻进速度以钻机不发生跳动为准。 ③根据配备的导向装置检查控制钻孔的垂直度,以确保钻孔垂直度保持在允许范围内。 ④成孔一次完成，中间不能间断施工，成孔完毕至灌注混凝土的间隔时间不能大于24h。 ⑤钻进过程中若发生斜孔、弯孔、缩径、塌孔或沿护筒周围冒浆以及地面沉陷等情况，立即停止钻进，采取措施处理。 ⑥当钻孔倾斜时，可往复扫孔修正，如纠正无效，在孔内回填

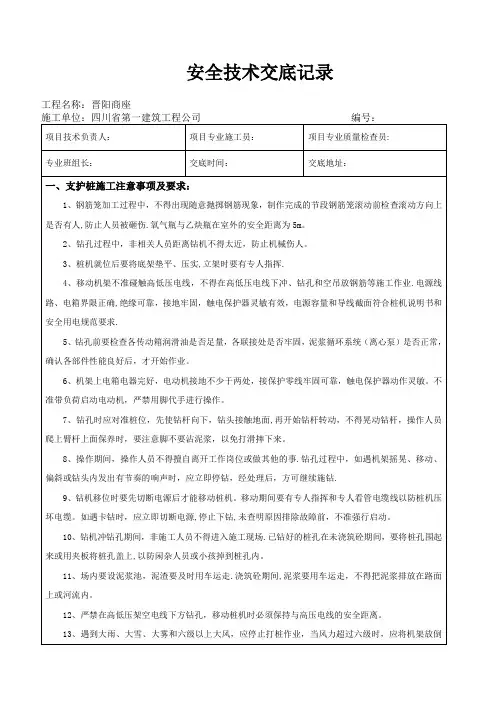

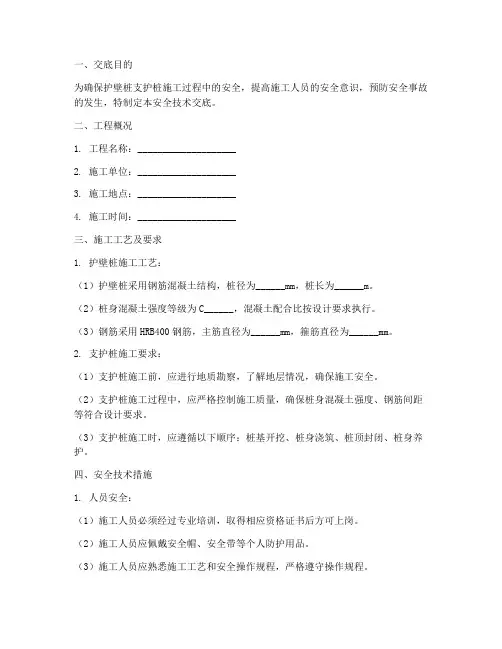

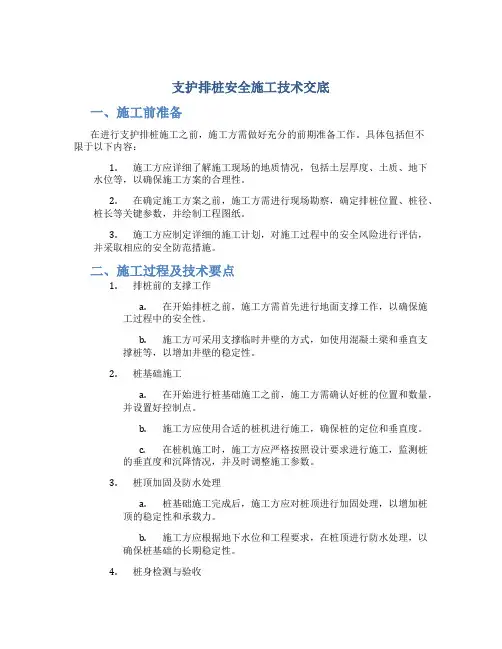

安全技术交底纪录编号 工程名称×××工程 施工单位×××建筑工程公司 交底提要基坑支护施工安全技术交底交底日期×年×月×日交底内容： 基坑支护施工安全技术交底（通用) 1．施工现场应划定作业区，安设护栏并设安全标志，非作业人员不得入内。 2．先开挖后支护的沟槽、基坑，支护必须紧跟挖土工序，土壁裸露时间不宜超过4h。先支护后开挖的沟槽、基坑，必须根据施工设计要求，确定开挖时间。 3．施工场地应平整、坚实、无障碍物，能满足施工机具的作业要求。 4．在现场建 ( 构 )筑物附近进行桩工作业前，必须掌握其结构和基础情况，确认安全；机 械作业影响建(构 )筑物结构安全时，必须先对建(构)筑物采取安全技术措施，经验收确认合格，形成文件后，方可进行机械作业。 5．沟槽、基坑支护施工前，主管施工技术人员应熟悉支护结构施工设计图纸和地下管线等设施状况，掌握支护方法、设计要求和地下设施的位置、埋深等现况。 6．上下沟槽、基坑应设安全梯或土坡道、斜道，其间距不宜大于50m ，严禁攀登支护结构。 7．土壁深度超过6m，不宜使用悬臂桩支护。 8．编制施工组织设计中，应根据工程地质、水文地质、开挖深度、地面荷载、施工设备 和沟槽、基坑周边环境等状况，对专护结构进行施工设计，其强度、刚度和稳定性应满足邻近建 (构 )筑物和施工安全的要求，并制定相应的安全技术措施。 9．施工过程中，严禁利用支护结构支搭作业平台、挂装起重设施等。 10．拆除支护结构应设专人指挥，作业中应与土方回填密切配合，并设专人负责安全监 护。 11．支护结构施工完成后，应进行检查、验收，确认质量符合施工设计要求，并形成文件 后，方可进入沟槽、基坑作业。 12．大雨、大雪、大雾、沙尘暴和风力六级(含 )以上的恶劣天气，必须停止露天桩工、起 重机械作业。 13．施工过程中，对支护结构应经常检查，发现异常应及时处理，并确认合格。 审核人×××交底人×××接受交底人×××本表由施工单位填写并保存（一式三份。接受交底人一份、交底人一份、安全员一份）。

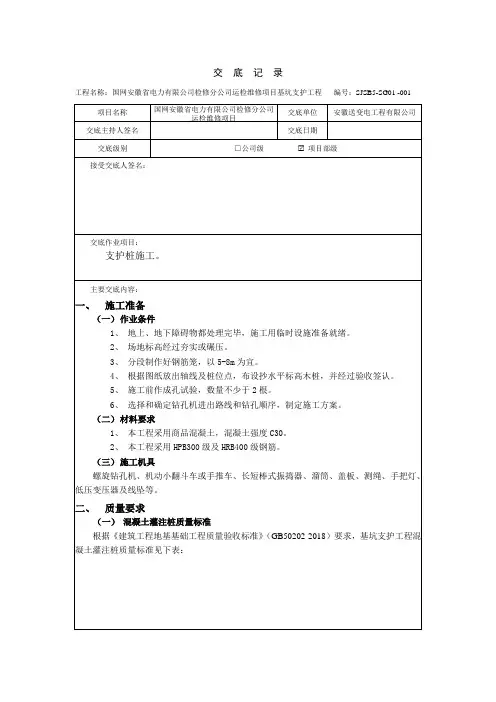

围护桩技术交底 滨江园三期工程围护桩采用水泥土深层搅拌桩具体如下: 一、参数 有效桩长----９０00 桩体宽度----1200 桩顶标高----绝对标高３.６M（相当于自然地面) 水泥掺量----1３％ 水灰比-－-－0.5 二、施工工艺要求 1.在挖好的涌土沟内侧拉控制麻线,保证按直线移位。 2.定位：钻机到达指定桩位,依照桩架上挂的小锤对中、整平，确 保桩架倾斜率控制在1%以内。 3.预拌下沉,根据电机的电表控制下沉速度,通常为０.38- 0.75m/ＭＩＮ,严禁放空档下沉,如下沉速度太慢可输入少量清水 以利钻进,确保搅拌充分。 4.在钻杆上做好桩长标记，钻头下到桩底标高时,喷浆搅拌提升,边 喷边搅拌提升速度为0.3- 0.5ｍ/MＩN，为使软土和水泥浆搅拌均匀,重复上下搅拌，采用 三搅二喷。
5.两根桩之间搭接在20cm左右，每次移位时,根据钻机上的刻度,确 保每次移位50cｍ。 6.在压浆前备制水泥浆放入集料斗中，充分搅拌。 7.每次成桩后，必须用灰浆泵注清水对注浆管和喷浆头进行清洗。 三、安全保证措施 电缆线采用架空或穿保护套管埋地电缆敷设,并设有可靠的防护设施。线路布置必须由有证电工实施架设。 a)项目经理直接抓施工现场安全文明工作,坚决执行预防为主的方 针。思想重视，加强管理。 b)施工人员必须执行深层搅拌操作规程和安全技术操作规程,严禁 违章操作，不得玩忽职守。 c)施工人员进入工地必须戴好安全帽,高空作业必须系好安全带（指 两米以上)。 d)施工人员必须坚守岗位,各守其职。 e)夜间施工必须有足够的照明装置，确保安全施工。 各种电器设备,必须有专人管理严格按机械操作规程及用电安全操作规程进行施工。 四、基坑开挖后监测及补救措施 1.基坑开挖前在盖梁上作做好监测标志。
钢筋混凝土灌注桩施工技术交底 根据项目部指定的控制点，依据兰图、变更进行放线；资料同步，每道工序向项目部报验。 一、成孔. 1.工艺流程：①桩位复查②成孔对点③井口安装护圈 ④成孔⑤清渣⑥检查孔深及沉渣情况。 ①桩位复查：在桩机就位前严格按照图纸设计施工复核桩位标识钢筋 是否准确无误，检查无误后桩机方可就位。 ②成孔对点：桩机就位后在校准好后、锤头中心点必须对准桩位的标 志钢筋点上、检查无误后施工队技术人员应上报项目部技术人员检查无误、项目部技术人员上报监理复查无误后，方可下锤。 ③井口安装护圈：在打深一定程度后，及时设井口护圈，确保井口稳 定及施工人员安全。 ④成孔：在成孔过程中，施工人员首先要做好成孔记录，应据实记录， 确保数据的真实性，否则项目部将给予经济处罚。按每小时记录下降深度。在成孔过程中应保证锤体自由下落，确保桩孔的垂直度，并及时加胶泥护壁，以防出现塌孔意外，沉渣应及时清理，避免卡锤现象。 泥浆应及时清理。 ⑤清渣：在孔深达到设计标高后彻底清理孔底沉渣。确保沉渣厚度符 合桩成孔质量要求，孔底沉渣量不得大于8mm。清理时应及时注水，用泥浆排污泵抽出污浆，直至孔内泥浆量达到质量要求。 ⑥桩基施工对自检成孔质量满足设计和规范要求后，通知项目部及监 理单位对成孔质量进行检查验收工作，并将成孔有关技术资料及时送报项目部，成孔验收合格后方可进行下道工序的施工。 二、钢筋笼的制作与安装 1、工艺流程：①放样下料——②顶笼制作——③底笼制作——④钢筋 笼吊装——⑤顶笼与底笼焊接——⑥钢筋笼位置校核 2、钢筋笼制作、安装施工要求及质量要求： ①放样下料：笼体钢筋的规格、数量、间距严格依据施工图纸及其相 应的变更设计进行放样、下料。由于本工程采用搭接焊接形式，因此在下料时应充分考虑钢筋的焊接搭接长度及搭接区间的布置、接头百分率均应满足设计及规范要求。 ②顶笼制作：本工程笼体采用机械切断、电弧焊接工艺，笼体纵向腕 力筋及加强箍筋均采用焊接连接，焊条应采用E50焊条，搭接焊接头单面应保证接缝长度不小于10d。施焊人员必须持证上岗，严禁无证操作。焊接前应试焊以确定焊接技术参数，并按每种焊条规格进行焊接。
钻孔灌注桩混凝土浇筑技术交底
施工技术交底记录 年月日编号： 工程名称西四环及大河路快速化工 程-西四环段施工一标段 分部 工程 桩基 分项工 程名称 桩基施工 技术交底内容 一、交底范围： 本项目是郑州市四环线及大河路快速化工程-西四环段第一标段，起止桩号（K72+320-K73+996，K74+096-K78+375）。第一试桩段位于中原西路以北文化南街以南，起止桩号：k77+600—k77+860，全长260米，桩基共56根，设计桩径1.5m。 第二试桩段为西四环跨赵仙南路段，起止桩号：k72+680—k73+100，全长420米，桩基共20根，设计桩径1.8m。 二、执行标准 （1）《城市桥梁工程施工与质量验收规范》（CJJ2-2008）。 （2）《公路桥涵施工技术规范》（JTG TF50-2011） （3）适用于本工程的标准、规范、规程及河南省有关安全、质量、工程验收等方面的标准、法规文件。 三、工艺流程 本工程围护结构钻孔灌注桩采用旋挖钻施工，部分静态泥浆护壁，导管法水下混凝土灌注的施工工艺。 四、操作工艺及技术措施 4.1施工准备 1）组织有关人员熟悉分项工程施工工艺，作好充分的技术准备工作。 2）在施工实践中，施工员、工长应随着设计和施工条件等因素的变化调整和补充完善施工方案。
4.2钻孔灌注桩混凝土浇筑 1）导管安装 钢筋笼吊装完成后，根据混凝土进场时间安排，及时进行混凝土浇注导管安装。导管采用直径300mm的钢管，底节选用4m长导管，其余用2.5m的标准管配1～2节长1～1.5m长的短管，利用吊车将导管放入，全部下入孔内后，应放到孔底，以便核对导管长度及孔深，然后提起30～50cm。此后进行泥浆性能的检测，不符合要求必须进行二次清孔作业。 导管安装时要调整吊机吊钩位置，使导管尽量置于孔的中间，缓慢下放导管，避免碰撞钢筋笼。 2）桩身混凝土浇筑 水下混凝土灌注采用导管法灌注。钻孔灌注桩混凝土采用商品混凝土，强度等级为C35水下混凝土，混凝土坍落度为20±2cm，混凝土输送罐运至施工现场，附带混凝土开盘鉴定及混凝土施工票据等资料，同时我部将定期对商品混凝土搅拌中心进行水泥、骨料及外加剂等材料抽检。 ○1检查导管的水密性和确保导管安装到位。 ○2建立好混凝土进场验收台帐，保证混凝土的质量满足要求，并具有可追溯性。灌注混凝土前和过程中，应随时检测混凝土的坍落度及其他外观质量，并做好记录。待检测指标符合后，方可灌注混凝土。 ○3首批封底混凝土计算 导管口到孔底0.3～0.5m,首批混凝土导管埋深要满足1.0m以上，首批混凝土数量V按下式计算： ×πd2/4+Hc×πD2/4 V=H 1 式中：D—钻孔桩直径； d —导管直径； —首批需要混凝土面至孔底高度=导管埋深（1m）+导管底至孔底高度； H C —混凝土面到水面高度。 H 1
人工挖孔灌注桩施工技术交底 适用于工业与民用建筑工程人工挖孔桩的施工。一、施工准备1、技术准备（1）组织有关人员认真学习熟悉场地岩土工程勘察资料和工程设计文件。首先要对挖孔作业的整体可行性作出正确的判断，然后对穿越砂层、淤泥层的挖孔作业可能出现的诸如流砂、涌水、涌泥等现象以及抽水可能引起的环境影响作一次经验性分析，并针对性的制定有效的技术和安全防范措施。（2）调查四周环境。对场地四周的建（构）筑物，尤其是危房，天然地基上的楼房以及地下管线进行详细调查，做好原始记录并制定专项方案进行加固或预防。（3）会同有关单位进行设计图纸会审。（4）编制施工方案。着重对工程施工过程中的难点、重点进行分析、阐述。合理布置开挖顺序。（5）向项目管理人员和施工人员进行工程施工质量技术交底和安全技术、环境保护、文明施工交底。2、材料要求（1）作好钢筋、水泥、砂、石备料计划，并按计划进场。（2）所需原材料应具备出场合格证，并应复验合格。合格证应加盖厂家质量检测部门印章，转抄（复印）件应说明原件存放处、原件编号、转抄人应加盖转抄单位印章（以红印为准，复印件无效）；合格证的备注栏由施工单位填写单位工程名称及使用部位。（3）自拌混凝土：护壁混凝土采）
水泥采用普通硅酸盐水泥或矿渣硅酸盐1用自拌混凝土。．水泥，其强度等级不低于32.5。有合格证及复检合格报告。2）砂采用中粗砂，有进场检验报告。3）石采用碎石或卵石，粗骨料的级配要适宜。有进场检验报告。4）水采用自来水。5）有配合比报告，并严格按照配合比进行材料配置。（4）商品混凝土桩身混凝土采用商品混凝土，应向供应商提出所需混凝土的强度、坍落度、和易性、供货到现场的时间和数量等要求。并出具配合比、各种拌和料、外加剂性能试验报告。水下浇筑混凝土的坍落度宜为160～220，正常浇注时的坍落度宜为70～100 。3、机具设备提升机组（卷扬机0.5t）、空气压缩机、风镐、钢筋切割机、钢筋调直机、电焊机、混凝土搅拌机、挖掘机、鼓风机、潜水泵、钢模板、插入式振捣器、有害气体检测仪、铁斗式手推车、活动爬梯、安全防护盖板、低压防水照明灯（12V）、水准仪、经纬仪。4、作业条件（1）平整施工场地，修建临时施工道路，接通水源、接通电源及架设电线电缆。（2）合理进行施工平面布置。修筑施工及生活（如需要）临时设施，布置施工机具、材料堆场及钢筋加工场等。二、施工工艺流程及操作要点1、施工工艺流程测量放线定桩位及高程→开挖第一节桩孔土方→ 制作安装护壁钢筋→支护孔壁模板→浇注护壁混凝土→拆 除模板，按挖土、制安钢筋、支模、浇注护壁混凝土程序继续逐节下挖至设计要求深度→孔底处理（必要时封底）→终
