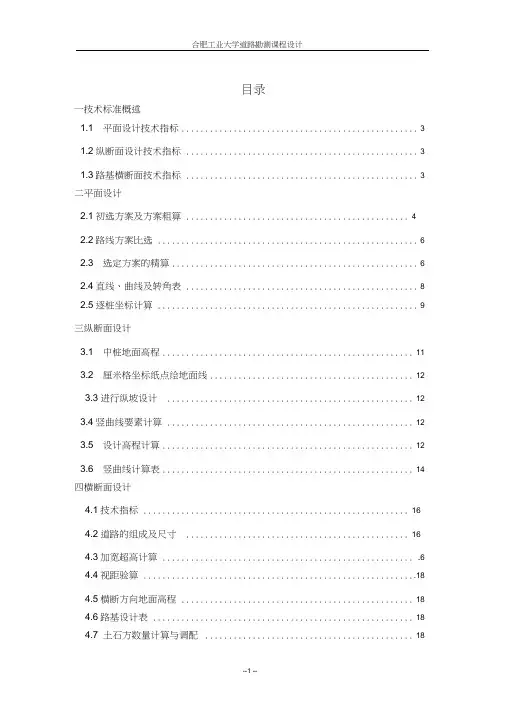

目录
一技术标准概述
1.1平面设计技术指标 (3)
1.2纵断面设计技术指标 (3)
1.3路基横断面技术指标 (3)
二平面设计
2.1初选方案及方案粗算...................................................... . (4)
2.2路线方案比选 (6)
2.3选定方案的精算............. ... (6)
2.4直线、曲线及转角表 (8)
2.5逐桩坐标计算 (9)
三纵断面设计
3.1中桩地面高程 (11)
3.2厘米格坐标纸点绘地面线 (12)
3.3进行纵坡设计 (12)
3.4竖曲线要素计算 (12)
3.5设计高程计算 (12)
3.6竖曲线计算表 (14)
四横断面设计
4.1技术指标 (16)
4.2道路的组成及尺寸 (16)
4.3加宽超高计算 (16)
4.4视距验算 (18)
4.5横断方向地面高程 (18)
4.6路基设计表 (18)
4.7土石方数量计算与调配 (18)
五结束语 (19)
六参考文献 (20)
七附表 (21)
一、技术标准概述
设计公路为三级道路，设计时速为40Km/h
1.1平面设计技术指标
（1）圆曲线最小半径一般100 m 极限值60 m 不设超高最小半径250 m 最大半径10000 m
（2）缓和曲线最小长度40 m 一般值50 m
（3）平曲线间插入直线长度
同向平曲线长度宜大于6V（240 m）方向宜大于2V（80m）
（4）平曲线最小长度 70 m
（5）直线段最长距离宜小于20V（800米）
1.2纵断面设计技术指标
(1)最大纵坡度：7% 最小纵坡: 0.5% （2）最小坡长：120m
（3）不同纵坡最大坡长
纵坡坡度 3 4 5 6 7 最大坡长—— 1100 900 700 500 （4）竖曲线半径：凸型竖曲线一般值700m 极限值450m
凹型竖曲线一般值700m 极限值450m
竖曲线长度一般值 90m 极限值 35m
（5）平纵配合满足“平包竖”，或者错开距离不小于3s的行程（33.33m）。1.3路基横断面技术指标：
(1)宽度行车道宽度：2×3.5m 土路肩宽度：2×0.75m 路基总宽度：8.5
(2)视距①停车视距：40m ②会车视距：80m ③超车视距：200m
(3)路拱及土路肩横坡度：路拱横坡度取用2%，土路肩横坡度取用3%。
二平面设计
2.1初选方案及方案粗算
(1)粗略量取转角量取αE=20°αF=30°
①假定交点F Ls=50 m
由基本型曲线要素要求Ls :Ly :Ls 在1：1：1与1：2：1之间假定Ly=70 m
则L= Ly +2Ls=170 m 又S 0R -22L 180L παβ?=+（） α=30°S
090R
L βπ=
得R=229.18 m 取R=230 m 243
242384s S L L P R
R
=
-
=0.45 m
23
2240s
S
L L q R
=
-
=25.00 m
()tan 2
T R p q α
=++=86.75 m
0β=6.23°Y 0R
-2180
L παβ?=（）=70.41 m
Ls :Ly :Ls=1:1.4:1 符合要求 ②假定交点E Ls=50 m Ly=70 m
则L= Ly +2Ls=170 m 又S 0R -22L 180L παβ?=+（） α=20°S
090R
L βπ=
得R=343.77 m 取R=340 m 243
242384s S L L P R
R =
-
=0.31 m
23
2240s
S
L L q R =
-=25.00 m ()tan 2
T R p q α
=++=85.00 m
0β=4.21°Y 0R
-2180
L παβ?=（）=68.72 m
Ls :Ly :Ls=1:1.37:1 符合要求
EF 间直线段距离 28.1×20-（85+86.75）=390.25>6V(240m) 直线段最长距离 31.1×20-85=537<20V(800m) 线型符合平面设计技术指标 粗略量取转角 量取α=44° 假定 Ls=50 m Ly=70 m
则L= Ly +2Ls=170 m 又S 0R -22L 180L παβ?=+（） α=44°S
090R
L βπ=
得R=156.26 m 取R=160 m 243
242384s S L L P R
R
=
-
=0.65 m
23
2240s
S
L L q R =
-=25.00 m ()tan 2
T R p q α
=++=89.91 m
0β=8.95°Y 0R
-2180
L παβ?=（）=72.88 m
Ls :Ly :Ls=1:1.44:1 符合要求
直线段最长距离 39.1×20-89.91=692.09<20V(800m) 线型符合平面设计技术指标 粗略量取转角 量取α=25° 假定 Ls=50 m Ly=70 m
则L= Ly +2Ls=170 m 又S 0R -22L 180L παβ?=+（） α=25°S
090R
L βπ=
得R=275.01 m 取R=280 m 243
242384s S L L P R
R
=
-
=0.37 m
23
2240s
S
L L q R
=
-
=25.00 m
()tan 2
T R p q α
=++=87.16 m
0β=5.12°Y 0R
-2180
L παβ?=（）=72.13 m
Ls :Ly :Ls=1:1.44:1 符合要求
直线段最长距离 33.1×20-87.16=574.84<20V(800m) 线型符合平面设计技术指标
2.2路线方案比选
路线方案比选表
比选结果：
三条路线C 方案路线最短，A 方案路线沿途地形虽然较为平缓，但转弯过多放弃，B 方案路线沿途地形起伏较多，路线比C 方案较短，故C 方案为最佳方案。
2.3选定方案的精算
（1）确定交点坐标、计算方位角、距离及转角 ①坐标计算：在地形图上读取坐标 坐标：起点C （3356.96 , 3640.80）
交点K （3520.44 , 4296.08） 终点B （3400.00 , 4962.26） ②方位角的计算
起点A 到交点连线的方位角：1θ=76.00° 距离CK=675.39 m 交点到终点D 连线的方位角：2θ=100.25° 距离KD=655.20 m ③ 转角的计算
路线转角：转角α=2θ-1θ=24.25°=24°15/（右转） （2）平曲线计算
假定 Ls=50 m Ly=70 m
则L= Ly +2Ls=170 m 又S 0R -22L 180L παβ?=+（） α=24.25°=24°15/ S 090R
L βπ=
得R=283.53 m 取R=290 m 243
242384s S L L P R
R =
-
=0.36 m
23
2240s
S
L L q R
=
-
=25.00 m
()tan 2
T R p q α
=++=87.38 m
0β=4.94°=4°56/24// Y 0R
-2180
L παβ?=（）=72.73 m
E=R p R -+2
sec )(α
=6.99m
D=2T －L=2.03m ③桩号计算： JD 桩号 K0+675.39
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持. ZH点：JD－T=K0+588.01
HY点：ZH+
L=K0+638.01
s
QZ点：HY+Y L/2=K0+674.38
YH点：HY+Y L=K0+710.74
HZ点：HY+
L=K0+760.74
s
终点桩号=HZ+KD-T=K1+328.56
校核：JD=QZ+D/2=K0+675.395
满足要求
2.4直线、曲线及转角表
2.5逐桩坐标计算：
（切线支距法、QZ 前以ZH 为原点、QZ 后以HZ 为原点） 公式： 直线上：
x=x
y=0
切线支距坐标表
三纵断面设计3.1中桩地面高程
中桩地面高程表
3.2厘米格坐标纸点绘地面线 3.3进行纵坡设计 3.4竖曲线要素计算：
（1）变坡点A 桩号： K0+480.00
1i =0.6% 2i =-2.9% ω=2i -1i =-2.3%<0；凸型曲线 取竖曲线半径R=5000 m L=R ω=115.00m
T=
2L
=57.50m E=R
T 22=0.33m 竖曲线起点桩号： K0+422.50 竖曲线起点高程： 350.54 m 变坡点高程： 350.88 m 竖曲线终点桩号： K0+537.50 （2）变坡点B 桩号： K0+900.00
1i =-2.9% 2i =-0.7% ω=2i -1i =2.2%>0；凹型曲线 取竖曲线半径R=6000 m L=R ω=132.00m
T=
2L
=66m E=R
T 22=0.37m 竖曲线起点桩号： K0+834.00 竖曲线起点高程： 340.61 m 变坡点高程： 338.70 m 竖曲线终点桩号： K0+966.00
3.5设计高程计算
①公式： 竖距： h=R
x 22
（计算点至远点距离即桩号差）
切线高程 H 1= H 0-(T-x) 1i
设计高程 H= H 1 h （凹形为+ 凸型为-）
②中桩设计高程表
中桩设计高程表
3.6 竖曲线计算表
（1）竖曲线计算表A
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
（2）竖曲线计算表B
四横断面设计
4.1技术指标：
（1）行车道宽度7.0m,无中央分隔带，双车道，车道宽3.5×2m ，土路肩0.75×2m ，总宽度 8.5m
（2）平曲线半径为290m>250m,所以不用加宽。
（3）超高：R=290m，设计速度v=40km/h
0.033 1.044%,
取路拱坡度为G i =2% 路肩坡度为j i =3% 计算出h i 校核：合成坡度I ==3.52%<8% 所以满足 （4）视距：二三四级公路应满足会车视距要求，其长度不小于停车视距的2倍；受地形条件限制或其他特殊情况而采取分道行驶的路段可采用停车视距。 ①停车视距：40m ②会车视距：80m ③超车视距：200m 4.2道路的组成及尺寸： （1）车道宽3.5×2m ，土路肩0.75×2m ，总宽度 8.5m （2）路拱坡度为G i =2% 路肩坡度为j i =3%。 （3）边坡1:1 （4）三级公路，采用沥青路面设计 4.3加宽超高计算 （1）加宽计算 平曲线半径为290m>250m,所以不用进行加宽。 （2）超高计算 B=7.0m J b =1.5m G i =2% J i =3% b=0m h i =2% 取Lc=Ls=50m 全超高端面设在圆曲线上，超高过渡段设在缓和曲线上，超高起点桩号为K0+588.01和K0+760.74。道路为无中间分隔带，采用绕内边线旋转过度超高。 （3）圆曲线上的点： 公式： （2）超高过渡段上的点： 公式：050c x L m == 当x 0x ≤时 当x>0x 时 桩号：K0+588.01 c h =0.02m 'c h =0.12m ''c h =0.02m 桩号：K0+600 c h =0.06m 'c h =0.12m ''c h =0.02m 桩号：K0+620 c h =0.15m 'c h =0.12m ''c h =0.02m 桩号：K0+638.01 c h =0.22m 'c h =0.12m ''c h =0.02m 桩号：K0+710.74 c h =0.22m 'c h =0.12m ''c h =0.02 m 桩号：K0+730 c h =0.14m 'c h =0.12m ''c h =0.02m 桩号：K0+750 c h =0.06m 'c h =0.12m ''c h =0.02m 桩号：K0+760.74 c h =0.02m 'c h =0.12m ''c h =0.02m 4.4视距验算 对二三四级公路满足会车视距要求，其长度不小于停车视距的2倍即S ≥80m ，V=40Km/h 本道路纵断面设计时竖曲线半径远大于视距要求的最小值，故不需进行视距验算。 在平曲线K0+588.01至K0+690段存在挖方可能产生暗弯需进行视距验算 L '＝72.73m L>S>L ' 最大横净距()21cos sin 22S h R l l αβαδ??-?? ?=---- ? ?????｀=2.74m 0 h >h 04/1 4.25j h B b m =++= 视距满足要求无需开挖视距台 4.5横断方向地面高程 4.6路基设计表（附） 4.7土石方数量计算与调配（附） 五结束语 紧张而充实的课程设计接近尾声了，这几周充实而又紧张，中间有不知道如何去做时的急躁也有看到曙光的兴奋，有熬夜到凌晨浮肿的眼睛也有解决问题后的笑容，有向同学提问后的豁然开朗，也有帮助同学时的答疑解惑。整个课程设计终于到了很多问题，让我走了不少弯路，但也从中学习到了很多东西。以前课本上面模棱两个的东西现在是非常系统的掌握这了，非常感谢学校的课程设计安排，让我更加牢固的掌握住学习的知识，更加全面的知道自己的不足并加以改正。 六参考文献 《公路工程技术标准》JTGB01-2003 《公路路线设计规范》JTGD20-2006 《道路勘测设计》第三版杨少伟主编人民交通出版社 附表：路基设计表 - 1 -文档来源为:从网络收集整理.word版本可编辑. - 2 -文档来源为:从网络收集整理.word版本可编辑. 附表：路基土石方数量计算表 - 3 -文档来源为:从网络收集整理.word版本可编辑. - 4 -文档来源为:从网络收集整理.word版本可编辑. 《建筑结构》课程设计计算书 --整体式单向板肋梁楼盖设计 指导老师：刘雁 班级：建学0901班 学生姓名：张楠 学号： 091402110 设计时间： 2012年1月 扬州大学建筑科学与工程学院建筑学系 目录 1、设计任务书———————————3 2、设计计算书———————————5 3、平面结构布置——————————5 4、板的设计————————————6 5、次梁的设计———————————8 6、主梁的设计———————————12 一、设计题目 整体式单向板肋梁楼盖设计 二、设计资料 1.扬州大学图书馆, 层高均为5.0米，开间5米，进深6.6米。试设计第三层楼盖。楼盖拟采用整体式单向板肋梁楼盖，混凝土强度等级为C30，钢筋采用HRB400。 2.楼面做法：楼面面层为20mm厚1:2水泥白石子磨光打蜡，找平层为20mm厚1:3水泥砂浆，板底为20mm厚混合砂浆抹灰。 三、设计内容 1.结构布置 楼盖采用整体式单向板肋梁楼盖方案，确定梁板截面尺寸。 2.板的计算 （1）确定板厚 （2）计算板上荷载 （3）按照塑性理论计算板的内力 （4）计算板的配筋 3.次梁计算 （1）确定次梁尺寸 （2）计算次梁上荷载 （3）按照塑性理论计算次梁内力 （4）计算次梁配筋 4.主梁计算 （1）确定主梁尺寸 （2）计算主梁上荷载 （3）按照弹性理论计算主梁内力，应考虑活荷载的不利布置及调幅 （4）绘制主梁内力包罗图 （5）计算主梁的配筋，选用只考虑箍筋抗剪的方案 （6）绘制主梁抵抗弯矩图，布置钢筋 5.平面布置简图 成果应包括： 1.计算书 （1）结构布置简图 （2）板和次梁的内力计算，配筋 （3）主梁的内力计算，内力包络图，配筋 2.图纸 （1）绘制结构平面布置图（包括梁板编号，板配筋），比例1:100（2）绘制次梁配筋图（包括立面、剖面详图），比例1:50,1:20 （3）绘制主梁弯矩包罗图、抵抗弯矩图及配筋图（包括立面、剖面详图），比例1:50,1:20 （4）设计说明 路基边坡稳定性分析 本设计任务路段中所出现的最大填方路段，在桩号K8+480 处。该路堤边坡高31.64m，路基宽26m，需要进行边坡稳定性验算。 1.确定计算参数 对本段路堤边坡的土为粘性土，根据《公路路基设计规》(JTG D30—2004)，取土的容重γ=18kN/m3，粘聚力C=20kpa。摩擦角=23o由上可知：填土的摩擦系数?=tan23o=0.4361。 2.荷载当量高度计算 行车荷载换算高度为: h0—行车荷载换算高度； L—前后轮最大轴距，按《公路工程技术标准》（JTG B01-2003）规定对于标准车辆荷载为12.8m； Q—一辆车的重力（标准车辆荷载为550kN）； N—并列车辆数，双车道N=2，单车道N=1； γ—路基填料的重度（kN/m3）； B—荷载横向分布宽度，表示如下： 式中：b—后轮轮距，取1.8m； m—相邻两辆车后轮的中心间距，取1.3m；d—轮胎着地宽度，取0.6m。 3. BISHOP法求稳定系数Fs 基本思路：首先用软件找出稳定系数Fs 逐渐变化的情况，找到一个圆心，经过这个滑动面的稳定系数Fs 是所选滑动面中最小的，而它左右两边所取圆心滑动面的Fs 值都是增加，根据Fs 值大小可以绘制Fs 值曲线。从而确定最小Fs 值。而用ecxel 表格计算稳定系数Fs 时，选择的3个圆心分别是软件计算Fs 值中最小的那个圆心和它左右两边逐渐增大的圆心。 3.1 最危险圆弧圆心位置的确定 （1）按4.5H 法确定滑动圆心辅助线。由表查得β1=26°，β2 =35°及荷载换算为土柱高度h0，得G点。 a .由坡脚A 向下引竖线，在竖线上截取高度H=h+h0（h 为边坡高度，h0 为换算土层高） b.自G 点向右引水平线，在水平线上截取4.5H，得E 点。根据两角分别自坡角和左点作直线相交于F 点，EF 的延长线即为滑动圆心辅助线。 c.连接边坡坡脚A 和顶点B，求得AB 的斜度i=1/m，据此查《路基路面工程》表4-1得β1,β2。 （2）绘出三条不同的位置的滑动曲线 （3）将圆弧围土体分成8-12段。 一、设计资料 温州地区某一单跨厂房总长度60m，纵向柱距6m，跨度18m。建筑平面图如图1所示。 1.结构形式: 钢筋混凝土柱，梯形钢屋架。柱的混凝土强度等级为C30，屋面坡度i=1/10； L为屋架跨度。地区计算温度高于-200C，无侵蚀性介质，屋架下弦标高为18m； 厂房内桥式吊车为1台30t（中级工作制）。 2. 屋架形式及材料: 屋架形式、几何尺寸及内力系数（节点荷载P=1.0作用下杆件的内力）如附图2所示。屋架采用的钢材为Q235钢，并具有机械性能：抗拉强度、伸长率、屈服点、180℃冷弯试验和碳、硫、磷含量的保证；焊条为E43型，手工焊。 3. 荷载标准值（水平投影面计） ①永久荷载： 三毡四油（上铺绿豆砂）防水层 0.5 KN/m2 水泥砂浆找平层 0.5 KN/m2 保温层0.55 KN/m2 一毡二油隔气层 0.05 KN/m2 水泥砂浆找平层 0.4 KN/m2 预应力混凝土大型屋面板 1.4 KN/m2 屋架及支撑自重：按经验公式0.120.011 q L =+计算： 0.318 KN/m2 悬挂管道： 0.15 KN/m2 ②可变荷载： 屋面活荷载标准值：2 7.0m kN / 雪荷载标准值： 0.35KN/m2 积灰荷载标准值： 1.2 KN/m2 厂房平面图 .51507.5 9 内力系数图 二、屋盖支撑布置 1、上弦横向水平支撑 上弦横向水平支撑布置在房屋两端的第二开间，沿屋架上弦平面在跨度方向全长布置。考虑到上弦横向水平支撑的间距大于60m,应在中间柱间增设横向水 平支撑。 2、下弦横向水平支撑 屋架跨度为18m,应在上弦横向水平支撑同一开间设置下弦横向水平支撑， 基础工程课程设计 ——桩基础设计 任务书 一、设计题目 某高层框架-剪力墙结构商住楼，其基础设计拟采用桩基础。 二、设计内容 1、选择桩型、桩端持力层、承台埋深； 2、确定单桩承载力特征值； 3、确定桩数、桩位布置，拟定承台底面尺寸； 4、确定复合基桩竖向承载力设计值； 5、桩顶作用验算、桩基沉降验算和桩身结构设计计算； 6、承台设计； 7、绘制桩基施工图（桩的平面布置图、承台配筋图、桩截面配筋图）。 三、设计资料 1、基础顶面的内力标准值、柱截面尺寸根据学号(括号内数字)按表1选取。 地基分组见表2。 表1 表2 2、混凝土强度等级均为C30，主筋可选HRB400，HRB335，箍筋为HPB300。 四、设计要求 1、计算内容完整，计算正确，有必要的示意图。 2、计算书装订：封皮、任务书、计算书，格式采用统一模板，可电子录 入后打印（单面或双面打印均可），也可手写但不得用铅笔书写。 3、计算书部分表述符合专业要求。所有示意图、表格都有编号，安排在 正文引用的附近位置。示意图线条规整、字迹清楚、整洁。 4、施工图符合建筑制图规范的要求。 计算书 一、设计资料 学号：19 基础顶面内力标准值： 柱截面尺寸：地基分组：（D） 土层（厚度m）：杂填土：1.7m，粉质粘土：2.1m 饱和软粘土：5.4m，粘土：>7m 混凝土采用C30，主筋选用HRB400级，箍筋为 HPB300级 二、选择桩型、桩端持力层、承台埋深 采用第四层粘土为桩端持力层，持力层的单桩极限端阻力标准值为。采用端承摩擦型方桩，几何尺寸为，桩长为8.5m，桩端嵌入持力层1m，桩顶嵌入承台0.1m，承台埋深1.8m。 三、确定单桩承载力特征值 K28+600-K28+970段右侧边坡 预应力锚索张拉计算书 一、预应力锚索的主要设计参数和要求 1．预应力锚索采用6￠s15.2高强度低松弛钢绞线，强度级别为1860Mpa,公称直径15.2mm，公称面积140mm2，弹性模量为195000N/mm2。 2．张拉预应力为600KN。 3. 预应力钢绞线的锚固段长均为8m，自由段为长度分别为4m、8m、10m、12m、14m、22m、34m。千斤顶工作长度为0.6m。 4.张拉设备校准方程P=0.227X+0.4286 P—压力指示器示值(MPa) X—标准张拉力值（KN） 二、预应力钢绞线的张拉程序 张拉预应力钢绞线的主要机具有油泵、千斤顶和油表，千斤顶和油表必须经过配套标定之后才允许使用，标定单位必须通过国家有关单位认可。一般标定的有效期限为6个月或使用200次或发现有不正常情况也须重新标定。 张拉采用液压千斤顶27t进行单根、交叉张拉，张拉前先对钢绞线预调。单根预调的目的是使一孔内的钢绞线达到顺直、受力均匀并具有一定的拉应力状态，消除钢绞线的非弹性变形，以便更好地控制张拉。 钢绞线张拉的简明工艺： 预应力筋的张拉顺序：0→25%*бcon（初张拉）→50%*бcon→ 75%*бcon→100%*бcon→110%*бcon（锚固） 三、钢绞线张理论拉伸长值及压力表读数计算 1．计算公式 △L=PL/AE 式中： P 预应力钢绞线的平均张拉力（N） L 预应力钢绞线自由段及工作长度之和（mm） A 预应力钢绞线的公称面积，取140mm2 E 预应力钢绞线的弹性模量，取195000N/mm2 2．理论伸长值及油表读数值计算：（当自由段长度为4m，千斤顶工作长度为0.6m时，计算式如下：） （1）当б=бcon*25％（初张拉）时 张拉力：F=600/6*0.25KN=25KN=25000N 理论伸长：△L=25000*（4000+600）/(6*140*195000)=0.7mm 压力表读数：P=0.227X+0.4286＝6.1 MPa （2）当б=бcon*50％时 张拉力：F=600/6*0.5=50KN=50000N 理论伸长：△L=50000*（4000+600）/(6*140*195000)=1.4mm 压力表读数：P=0.227X+0.4286＝11.8MPa （3）当б=бcon*75％时 张拉力：F=600/9*0.75=75KN=75000N 理论伸长：△L=75000*（4000+600）/(6*140*195000)=2.1mm 压力表读数：P=0.227X+0.4286＝17.5MPa （4）当б=бcon*100％时 一由设计任务书可知： 厂房总长为120m，柱距6m，跨度为24m，屋架端部高度为2m，车间内设有两台中级工作制吊车，该地区冬季最低温度为-22℃。暂不考虑地震设防。 屋面采用1.5m×6.0m预应力大型屋面板，屋面坡度为i=1:10。卷材防水层面（上铺120mm 泡沫混凝土保温层和三毡四油防水层）。屋面活荷载标准值为0.7KN/㎡，雪荷载标准值为0.4KN/㎡，积灰荷载标准值为0.5KN/㎡。 屋架采用梯形钢屋架，钢屋架简支于钢筋混凝土柱上，混凝土强度等级C20. 二选材： 根据该地区温度及荷载性质，钢材采用Q235-C。其设计强度为215KN/㎡,焊条采用E43型，手工焊接，构件采用钢板及热轧钢筋，构件与支撑的连接用M20普通螺栓。 屋架的计算跨度L。=24000-2×150=23700，端部高度：h=2000mm(轴线处)，h=2150(计算跨度处)。 三结构形式与布置： 屋架形式及几何尺寸见图1所示： 图1 屋架支撑布置见图2所示： 图2 四荷载与内力计算： 1．荷载计算： 活荷载于雪荷载不会同时出现，故取两者较大的活荷载计算。 永久荷载标准值： 防水层（三毡四油上铺小石子）0.35KN/㎡找平层（20mm厚水泥砂浆）0.02×20=0.40 KN/㎡保温层（40mm厚泡沫混凝土0.25 KN/㎡预应力混凝土大型屋面板 1.4 KN/㎡钢屋架和支撑自重0.12+0.011×24=0.384 KN/㎡ 总计：2.784 KN/㎡可变荷载标准值： 雪荷载＜屋面活荷载（取两者较大值）0.7KN/㎡积灰荷载0.5KN/㎡风载为吸力，起卸载作用，一般不予考虑。 总计：1.2 KN/㎡永久荷载设计值 1.2×2.784 KN/㎡=3.3408KN/㎡可变荷载设计值 1.4×1.2KN/㎡=1.68KN/㎡2．荷载组合： 设计屋架时应考虑以下三种组合： 组合一全跨永久荷载+全跨可变荷载 屋架上弦荷载P=(3.3408KN/㎡+1.68KN/㎡) ×1.5×6=45.1872KN 组合二全跨永久荷载+半跨可变荷载 屋架上弦荷载P1=3.3408KN/㎡×1.5×6=30.07KN P2=1.68KN/㎡×1.5×6=15.12KN 组合三全跨屋架及支撑自重+半跨大型屋面板自重+半跨屋面活荷载 四川理工学院课程设计 某综合楼给排水工程设计 学生：王玥 学号：12141020128 专业：给水排水工程 班级：2012级1班 指导教师：陈妮 四川理工学院建筑工程学院 二○一五年一月 四川理工学院 建筑工程学院课程设计任务书 设计题目：《某综合楼给排水工程设计》专业：给排水工程 班级：2012级1班学号：12141020128 学生：王玥指导教师：陈妮 接受任务时间 2014.12.01 教研室主任（签名） 1．课程设计的主要内容及基本要求 一.课程设计内容： （A）项目简介 根据有关部门批准的建设任务书，拟在某市修建一综合楼，地上9层，建筑面积约为8000㎡,建筑高度为28.50m。一层为商业用房，层高4.50米；二至九层为普通住宅，层高3.00米。 （B）设计资料 上级主管部门批准的设计任务书 建筑给水排水设计规范 建筑防火设计规范 高层民用建筑设计防火规范 自动喷水灭火设计规范 建筑设计资料 建筑物各层平面图等。 根据建筑物的性质、用途及建设单位的要求，室内要设有完善的给排水卫生设备。生活供水要安全可靠，水泵要求自动启闭。该建筑物要求消防给水安全可靠，设置独立的消火栓系统和自动喷水灭火系统。屋面雨水采用内排水系统。室内管道全部暗敷。 城市给水排水资料 1.给水水源 建筑以城市自来水管网作为给水水源。建筑物前面道路有一条市政给水可供接管，给水管管径DN200，常年水压不低于200Kpa。 最低月平均气温7℃，总硬度月平均最高值10德国度，城市管网不允许直接吸水。 2.排水条件 本地区有集中污水处理厂，城市污水处理率为85％，城市排水体制为雨水、污水分流制。市内生活污水需经化粪池处理后排入城市污水管道。本建筑右后方有一条市政污水管和一条市政雨水管预留的检查井可供接管。 西南交通大学研究生课程设计 某公路高大边坡设计 年级： 2014级 学号：2014200015 姓名：黄锐 专业：岩土工程 指导老师：马建林 二零一五年六月三十日 摘要：边坡工程是公路工程，铁路工程及水利工程的重要组成部分，其具有工程量大，施工周期长等特点，常常作为项目的控制性工程，随着我国道路、铁路等基础设施的建设，对边坡支护技术提出了越来越高的要求。 本设计为一个公路工程高大边坡设计，对支护结构的设置位置及工后的变形提出了较高的要求，设计对边坡C及D两个节段的K1+810及K1+860控制横断面进行设计。目前，边坡的支挡结构主要有重力式挡土墙、锚杆框架梁、排桩等形式，考虑到上述限制因素及边坡本身高度条件，经过方案比选，对边坡采用锚杆桩板墙结构进行加固，其中，K1+810断面采用锚杆桩板墙及桩顶放坡的支护形式，对桩板墙的稳定性进行验算后，还对桩顶土坡的稳定性进行验算。K1+860横断面设计采用双排桩支护结构，将前后排桩分开计算，桩顶位移累加，此计算方法是偏于安全的。设计采用理正岩土5.6进行计算。 Abstract:the slope engineering is always an important part in highway engineering, railway engineering, and water conservancy project, its quantity is big, long construction period, etc, often as controlling engineering of the project, along with our country the construction of infrastructure such as road, railway, puts forward higher and higher requirements on the slope supporting technology. This tall slope design for a highway engineering design, the location of the supporting structure and the deformation after put forward higher requirements, the design of slope C and D are two segments of K1 + 810 and K1 + 860 control cross-sectional design. At present, the slope of the retaining structure mainly include gravity retaining wall pile, anchor frame beam, such as form, considering the above constraints and slope itself highly conditions, through scheme comparison, to reinforce the slope with anchor ZhuangBanQiang structure, among them, the anchored ZhuangBanQiang K1 + 810 section and pile top slope support form, the stability of ZhuangBanQiang after checking, also the stability of pile top slope calculation.K1 + 860 cross-sectional design of retaining structure with double-row piles were adopted, the front row piles is calculated separately, the displacement of pile top accumulation, this calculation method is more safe. Design USES reason is geotechnical 5.6 to calculate. 混凝土结构课程设计计算书——现浇单向板肋形楼盖设计 11土木工程（专升本） 姓名： 学号： 完成日期： 混凝土结构课程设计 现浇单向板肋形楼盖设计 某多层工业建筑物平面如下图所示：采用现浇钢筋混凝土单向板肋梁楼盖。 一、设计资料 1）楼面构造层做法：水泥砂浆地面（0.65KN/ m2） 钢筋混凝土现浇板（25kN/m2）； 20mm厚石灰砂浆抹底（17kN/m2）； 2）可变荷载：Pk=6.0 kN/m2 3）永久荷载分项系数为1.2，可变荷载分项系数为1.4（当楼面可变荷载标准值≥4kN/m2时,取1.3)； 4）材料选用：混凝土：采用C25； 钢筋：梁纵向受力钢筋采用HRB400级钢筋，其余采用HPB235级钢筋；5）本建筑物位于非地震区，建筑物安全级别为二级，结构环境类别为一类。 二、楼盖的结构平面布置 主梁沿横向布置，次梁沿纵向布置。主梁的跨度为6.3m,次梁跨度为6.6m，主梁每跨布置两跟次梁，板的跨度为2.1m ,l02/l01=6.6/2.1=3.14,因此安单向板设计。 按跨高比条件，要求板厚h≥2200/40=55.0mm,对工业建筑的楼盖板，要求h≥80mm，取板厚h=100mm。 次梁截面高度应满足h=l0/18~l0/12=6600/18~6600/12=366~550mm。考虑到楼面活荷载比较大，取h=500mm。截面宽度取为b=200mm。 框架梁截面高度应满足h=l0/15~l0/10=6600/15~6600/10=440~660mm，取h=600mm。截面宽度取为b=300mm。 楼盖结构平面布置图如下图所示： 三、板的设计 1）荷载 板的恒荷载标准值：水泥砂浆地面（0.65KN/ m2）=0.65kN/m2 钢筋混凝土现浇板：0.1*25=2.5kN/m2 20mm厚石灰砂浆抹底：0.020*17=0.34kN/m2 小计： 3.49 kN/m2取3.5 kN/m2 板的活荷载标准值：60.0kN/m2 永久荷载分项系数为1.2，可变荷载分项系数为1.4，因当楼面可变荷载标准值≥4kN/m2,所以取1.3。 于是板的恒荷载设计值：g=1.2*3.5=4.2kN/m2 活荷载设计值：q=1.4*6.0=8.4kN/m2 荷载总设计值：g+q=4.2+8.4=12.6kN/m2 1)计算简图 次梁截面为200*500mm，现浇板在墙上的支承长度不小于100mm，取板在墙上的支承 课程设计任务书 题目：梯形钢屋架 ——某工业厂房 适用专业：土木工程2010级 指导教师：雷宏刚、李海旺、闫亚杰、焦晋峰 太原理工大学建筑与土木工程学院 2013年12月 一、设计题目：梯形钢屋架 二、设计资料 某工业厂房，屋盖拟采用钢结构有檩体系，屋面板采用100mm厚彩钢复合板（外侧基板厚度0.5mm，内侧基板厚度0.4mm，夹芯材料选用玻璃丝棉，屋面板自重标准值按0.20 kN/m2计算），檩条采用冷弯薄壁C型钢。屋面排水坡度见表1，有组织排水。屋架支承在钢筋混凝土柱上，柱顶标高9.0m，柱截面尺寸为400×400mm。不考虑积灰荷载。 注：屋架、檩条、拉条及支撑自重标准值可按下列数值考虑： 0.30kN/m2（6.0m） 0.40kN/m2（7.5m） 三、设计内容及要求 要求在2周内（2013.12.23～2014.1.3）完成钢结构课程设计内容，提交设计图纸及计算书一套。 1. 设计内容 （1）进行屋盖结构布置并选取计算简图； （2）屋架内力计算及内力组合； （3）屋架杆件设计； （4）屋架节点设计； （5）屋架施工图。 2. 设计要求 （1）整理设计计算书一份 ○1设计条件 ○2结构布置 ○3计算简图 ○4荷载选取 ○5内力计算 ○6内力组合 ○7构件设计 ○8节点设计 ○9挠度验算 （2）绘制施工图 ○1屋盖布置图（图纸编号01）：屋架平面布置图+上、下弦支撑平面布置图+垂直支撑布置图； ○2屋架施工图（图纸编号02）：屋架几何尺寸、内力简图+屋架施工详图+节点、异形零件详图+设计说明+材料表等。 表1 梯形钢屋架课程设计任务表 坡度1:10 1:20 长度（m）60（柱距6m）75（柱距7.5m）72（柱距6m）90（柱距 题号跨度 21 24 27 30 21 24 27 30 21 24 27 30 21 24 地点 北京市 1 2 3 4 5 6 7 8 9 10 11 12 13 14 上海市17 18 19 20 21 22 23 24 25 26 27 28 29 30 乌鲁木齐33 34 35 36 37 38 39 40 41 42 43 44 4546 成都市49 50 51 52 53 54 55 56 57 58 59 60 61 62 南京市65 66 67 68 69 70 71 72 73 74 75 76 77 78 哈尔滨81 82 83 84 85 86 87 88 89 90 91 92 93 94 太原市97 98 99 100 101 102 103 104 105 106 107 108 109 110 运城市113 114 115 116 117 118 119 120 121 122 123 124 125 126 长治市129 130 131 132 133 134 135 136 137 138 139 140 141 142 吕梁市145 146 147 148 149 150 151 152 153 154 155 156 157 158 四、参考资料 （1）钢结构设计基本原理，雷宏刚，科学出版社 （2）钢结构设计，黄呈伟、李海旺等，科学出版社 （3）建筑结构荷载规范，GB 50009-2012 （4）钢结构设计手册（上册）第三版，中国建筑工业出版社 （5）轻型屋面梯形钢屋架，中国建筑标准设计研究院 （6）钢结构设计规范，GB 50017-2003 （7）土木工程专业—钢结构课程设计指南，周俐俐等，中国水利水电出版社 暖通空调课程设计设计题目：哈尔滨某办公楼采暖系统设计 班级： 姓名： 学号： 指导老师： 日期：2013年1月 目录 前言 (3) 设计总说明 (4) 第一章基本资料 (8) 1.1 哈尔滨气象参数 (8) 1.2 采暖设计资料 (9) 1.3 维护结构资料 (9) 第二章建筑热负荷计算 (9) 2.1 围护结构的传热耗热量 (10) 2.1.1 围护结构的基本耗热量 (10) 2.1.2 围护结构的附加（修正）耗热量 (11) 2.2 冷风渗透耗热量 (11) 2.3 冷风侵入耗热量 (12) 2.4 以101会议室为例计算 (13) 2.5其余房间热负荷计算 (14) 第三章采暖系统形式及管路布置 (14) 第四章散热器计算 (17) 41散热器选型 (17) 4.2 散热器计算 (18) 4.2.1 散热面积的计算 (18) 4.2.2 散热器内热媒平均温度 (18) 4.2.3 散热器传热系数及其修正系数值 (19) 4.2.4 散热器片数的确定 (19) 4.2.5 考虑供暖管道散热量时，散热器散热面积的计算 (19) 4.2.6散热器的布置 (19) 4.2.7 散热器计算实例 (20) 第五章机械循环上供下回双管异程热水供暖系统水力计算 (20) 5.1 计算简图 (20) 5.2 流量计算 (23) 5.3 初选管径和流速 (23) 5.4 环路一水力计算 (23) 5.5 环路二水力计算 (25) 第六章感言 (27) 参考文献 (28) 前言 人们在日常生活和社会生产中都需要使用大量的热能。将自然界的能源直接或者间接地转化为热能，以满足人们需要的科学技术，称为供热工程。 供热工程课程设计是本专业学生在学习《暖通空调》课程后的一次综合训练， 土坡稳定性计算书 本计算书参照《建筑施工计算手册》江正荣编著中国建筑工业出版社、《实用土木工程手册》第三版杨文渊编著人民教同出版社、《地基与基础》第三版中国建筑工业出版社、《土力学》等相关文献进行编制。 计算土坡稳定性采用圆弧条分法进行分析计算，由于该计算过程是大量的重复计算，故本计算书只列出相应的计算公式和计算结果，省略了重复计算过程。 本计算书采用瑞典条分法进行分析计算，假定滑动面为圆柱面及滑动土体为不变形刚体，还假定不考虑土条两侧上的作用力。 一、参数信息： 条分方法：瑞典条分法； 考虑地下水位影响； 基坑外侧水位到坑顶的距离(m): 1.56 ； 基坑内侧水位到坑顶的距离(m): 14.000 ； 放坡参数： 序号放坡高度(m) 放坡宽度(m) 平台宽度(m)条分块数 0 3.50 3.50 2.00 0.00 1 4.50 4.50 3.00 0.00 2 6.20 6.20 3.00 0.00 荷载参数: 土层参数: 二、计算原理 根据土坡极限平衡稳定进行计算。自然界匀质土坡失去稳定，滑动面呈曲面，通常滑动面接近圆弧，可将滑裂面近似成圆弧计算。将土坡的土体沿竖直方向分成若干个土条，从土条中任意取出第 i条，不考虑其侧面上的作用力时，该土条上存在着： 1、土条自重， 2、作用于土条弧面上的法向反力， 3、作用于土条圆弧面上的切向阻力。 将抗剪强度引起的极限抗滑力矩和滑动力矩的比值作为安全系数，考虑安全储备的大小，按照《规范》要求，安全系数要满足 >=1.3的要求。 将抗剪强度引起的极限抗滑力矩和滑动力矩的比值作为安全系数，考虑安全储备的大小，按照《规范》要求，安全系数要满足>=1.3的要求。 课 程 设 计 专业： 土木工程（本科） 学号： 姓名： 杨树国 日期： 2008年4月16日 一、设计资料 1、白银有色（集团）公司某单层车间建筑平面图。 2、钢筋混凝土结构设计手册。 二、计算简图的确定 计算上柱高及全柱高： 室外地坪为-0.15m ，基础梁高0.6m ，高出地面 m ，放置于基础顶面，故基础顶面标高-0.65m 。 根据设计资料得： 上柱高u H =吊车梁高+轨道构造高度+吊车高度+安全距离 =900+200+2734+166=4000=4m 全柱高H =轨顶标高-（吊车梁高+轨道构造高）+上柱高-基顶标高 =++4+= 故下柱高u l H H H -==6.35m 上柱与全柱高的比值 386.035 .100 .4===H H u λ 柱截面尺寸： 因电车工作级别为5A ，故根据书表（A ）的参考数据， 上柱采用矩形截面 A 、C 列柱：mm mm h b 500500?=? B 列柱：mm mm h b 700500?=? 下柱选用Ⅰ型 A 、C 列柱：mm mm mm h h b f 2001200500??=?? B 列柱：mm mm mm h h b f 2001600500??=?? （其余尺寸见图），根据书表关于下柱截面宽度和高度的限值，验算初步确定的截面尺寸，对于下柱截面宽度 A 、C 列柱： mm b mm H l 50025425 6350 25=<==（符合） B 列柱： mm b mm H l 50025425 635025=<==（符合） 对于下柱截面高度： A 、C 及 B 列柱皆有： mm h mm H l 120052912 6350 12=<==（符合） 上、下柱截面惯性及其比值 排架A 、C 列柱 上柱 49310208.5500500121 mm I u ?=??= 下柱 33800200121 21200500121???-??=l I +]502002 1 )27005032(50200361[423???+?+???41010067.7mm ?= 比值：074.010067.710208.510 9 =??==l u I I η 排架B 列柱 上柱 410310429.1700500121 mm I u ?=??= 下柱 33120020012 1 21600500121???-??=l I 钢结构设计原理与施工课程设计――钢结构厂房屋架 指导教师： 班级： 学生姓名： 学号： 设计时间：2011年6月7号 浙江理工大学科技与艺术学院建筑系 梯形钢屋架课程设计计算书 一.设计资料： 1、车间柱网布置：长度60m ；柱距6m ；跨度24m 2、屋面坡度：1：10 3、屋面材料：预应力大型屋面板 4、荷载 1）静载：屋架及支撑自重0.384KN/m 2；檩条0.2KN/m 2；屋面防水层 0.1KN/m 2； 保温层0.4vKN/m 2；大型屋面板自重（包括灌缝）0.85KN/m 2；悬挂管道0.05 KN/m 2。 2）活载：屋面雪荷载0.35KN/m 2；施工活荷载标准值为0.7 KN/m 2；积灰荷 载1.2 KN/m 2。 5、材质Q235B 钢，焊条E43系列，手工焊。 二 .结构形式与选型 1.屋架形式及几何尺寸如图所示 : 拱50 根据厂房长度为60m 、跨度及荷载情况，设置上弦横向水平支撑3道，下弦由于 跨度为24m 故不设下弦支撑。 2.梯形钢屋架支撑布置如图所示： 3.荷载计算 屋面活荷载0.7KN/m2进行计算。 荷载计算表 荷载组合方法： 1、全跨永久荷载1F＋全跨可变荷载2F 2、全跨永久荷载1F＋半跨可变荷载2F 3、全跨屋架（包括支撑）自重3F＋半跨屋面板自重4F＋半跨屋面活荷载2F 4．内力计算 计算简图如下 屋架构件内力组合表 4．内力计算 1.上弦杆 整个上弦采用等截面，按FG 杆件的最大设计内力设计，即N=－895.731KN 上弦杆计算长度： 在屋架平面内：0x 0l l 1.508m ==，0y l 2 1.508 3.016m ==× 上弦截面选用两个不等肢角钢，短肢相并。 腹杆最大内力N=－520.651KN ，中间节点板厚度选用6mm ，支座节点板厚度选用8mm 《基础工程》课程设计任务书 （一）设计题目 某宾馆，采用钢筋混凝土框架结构，基础采用柱下桩基础，首层柱网布置如附件所示，试按要求设计该基础。 （二）设计资料 1. 场地工程地质条件 场地岩土层按成因类型自上而下划分：1、人工填土层（Q ml）；2、第四系冲积层（Q al）；3、残积层（Q el）；4、白垩系上统沉积岩层(K2)。 各土（岩）层特征如下： 1）人工填土层（Q ml） 杂填土：主要成分为粘性土，含较多建筑垃圾（碎砖、碎石、余泥等）。本层重度为16kN/m3。松散为主，局部稍密，很湿。层厚1.50m。 2）第四系冲积层（Q al） ②-1淤泥质粉质粘土：灰黑，可塑，含细砂及少量碎石。该层层厚3.50m。其主要物理力学性质指标值为：ω=44.36%；ρ= 1.65 g/cm3；e= 1.30；I L= 1.27； E s= 2.49MPa；C= 5.07kPa，φ= 6.07°。 承载力特征值取f ak=55kPa。 ②-2 粉质粘土：灰、灰黑色，软塑状为主，局部呈可塑状。层厚2.45m。其主要物理力学性质指标值为：ω= 33.45%；ρ= 1.86 g/cm3；e= 0.918;I L=0.78; Es=3.00Mpa；C=5.50kPa，Φ=6.55°。 ②-3粉质粘土：褐色，硬塑。该层层厚3.4m。其主要物理力学性质指标值为：ω= 38.00%；ρ= 1.98 g/cm3；e= 0.60;I L=0.20; Es=10.2MPa。 3）第四系残积层（Q el） ③-1 粉土：褐红色、褐红色间白色斑点；密实，稍湿-湿。该层层厚2.09m。其主要物理力学性质指标值为：ω= 17.50%；ρ= 1.99 g/cm3；e= 0.604；I L=0～ 辽宁工业大学 工程结构课程设计说明书 题目：工程结构课程设计（36组） 院（系）：管理学院 专业班级：工程管理132班 学号：XXXXXXXXXX 学生姓名：XXXXXXXX 指导教师：XXXXXX 教师职称：教授 起止时间：2016.1. 4-2016.1.15 课程设计（论文）任务及评语 院（系）：土木建筑工程学院教研室：结构教研室 目录 1.设计资料---------------------------------------------------------------1 2.楼盖的结构平面布置---------------------------------------------------1 3.板的设计-------------------------------------------------------------- 2 （1）荷载计算---------------------------------------------------------------2（2）计算简图--------------------------------------------------------------2（3）弯矩设计值------------------------------------------------------------3（4）正截面承载力计算-------------------------------------------------------3 4.次梁设计---------------------------------------------------------------4（1）荷载设计值-------------------------------------------------------------4（2）计算简图-------------------------------------------------------------- 4（3）内力计算---------------------------------------------------------------4（4）承载力计算------------------------------------------------------------5 5.主梁设计---------------------------------------------------------------6（1）荷载设计值-------------------------------------------------------------6（2）计算简图--------------------------------------------------------------6（3）内力设计值及包络图-----------------------------------------------------7 －、设计资料 1、某工厂车间，采用梯形钢屋架无檩屋盖方案，厂房跨度取27m，长度为102m，柱距6m。采用1.5m×6m预应力钢筋混凝土大型屋面板，保温层、找平层及防水层自重标准值为1.3kN/m2。屋面活荷载标准值为0.5kN/m2，雪荷载标准值0.5kN/m2，积灰荷载标准值为0.6kN/m2，轴线处屋架端高为1.90m，屋面坡度为i=1/12，屋架铰接支承在钢筋混凝土柱上，上柱截面400mm×400mm，混凝土标号为C25。钢材采用Q235B级，焊条采用E43型。 2、屋架计算跨度： Lo=27m－2×0.15m=26.7m 3、跨中及端部高度： 端部高度：h′=1900mm（端部轴线处），h=1915mm（端部计算处）。 屋架中间高度h=3025mm。 二、结构形式与布置 屋架形式及几何尺寸如图一所示: 2、荷载组合 设计桁架时，应考虑以下三种组合： ①全跨永久荷载+全跨可变荷载(按永久荷载为主控制的组合) ：全跨节点荷 载设计值：F=(1.35×3.12+1.4×0.7×0.5+1.4×0.9×0.6) ×1.5×6 =49.122kN 图三桁架计算简图 本设计采用程序计算结构在单位节点力作用下各杆件的力系数，见表一。 1、上弦杆： 整个上弦杆采用相等截面，按最大设计力IJ 、JK 计算，根据表得： N= -1139.63KN ，屋架平面计算长度为节间轴线长度，即：ox l =1355mm,本屋架为无檩体系，认为大型屋面板只起刚性系杆作用，不起支撑作用，根据支撑布置和力变化情况，取屋架平面外计算长度oy l 为支撑点间的距离，即： oy l =3ox l =4065mm 。根据屋架平面外上弦杆的计算长度，上弦截面宜选用两个 不等肢角钢，且短肢相并，如图四所示： 东东南大学成人教育学院夜大学 课程设计计算书 题目：混凝土单向板肋梁楼盖设计 课程：工程结构设计原理 院部：继续教育学院 专业：土木工程 班级：YS05115 学生姓名：刘晓强 学号：5320005115152023 设计期限：2016. 06——2016. 08 指导教师：谢鲁齐 教研室主任： 院长（主任）： 东南大学继续教育学院 2016年8月30 日 目录 1 设计资料 (1) 2 平面结构布置 (1) 3 板的设计 (2) 3.1 荷载计算 (2) 3.2 板的计算简图 (2) 3.3 板弯矩设计值 (3) 3.4 板正截面受弯承载力计算 (4) 3.5 绘制板施工图 (5) 4 次梁设计 (5) 4.1 次梁的支承情况 (5) 4.2 次梁荷载计算 (5) 4.3 次梁计算跨度及计算简图 (6) 4.4 次梁内力计算 (6) 4.5 次梁正截面承载力计算 (7) 4.6 次梁斜截面承载力计算 (8) 5 主梁设计 (8) 5.1 主梁支承情况 (8) 5.2 主梁荷载计算 (9) 5.3 主梁计算跨度及计算简图 (9) 5.4 主梁内力计算 (9) 5.5 主梁正截面受弯承载力计算 (11) 5.6 主梁斜截面受剪承载力计算 (12) 1 设计资料 某工业车间楼盖，平面如图所示（楼梯在平面外）。墙体厚度370mm，柱子截面尺寸按400×400mm。 楼面活载为6.20kN/m2。采用C30混凝土，板中钢筋一律采用HPB300级钢筋，梁中受力纵筋采用HRB335级钢筋，其余采用HPB300级钢筋。楼面采用20mm厚水泥砂浆面层（20kN/m3），板底抹灰采用15mm厚石灰砂浆（17kN/m3）。厂房安全等级为一级。 2 平面结构布置 （1）主梁沿着纵向布置，跨度为3.60m，次梁的跨度为6.30m，主梁每跨内布置一根次梁，板的跨度为2.10m。楼盖结构布置图如下： 图2.1楼盖结构布置图 （2）按高跨比条件，当h≥1/40l=1500/40=37.50mm时，满足刚度要求，可不验算挠 . 土木建筑工程学院 土木工程专业（道路桥梁方向）《路基路面工程》课程设计计算书 姓名： 年级： 班级： 学号： [题目]：重力式挡土墙设计 [设计资料]： 1、工程概况 拟建机场高速公路（城市道路段）K2+770右侧有一清朝房子，由于该路段填土较高，若按1：1.5的边坡坡率放坡，则路基坡脚侵入房子围。现为了保留房子，要求在该路段的恰当位置设挡土墙。为使房子周围保持车辆交通，要求墙脚边距离房子的距离大约为4m。提示：路肩350cm不布置车辆，慢车道650cm 开始布置车辆荷载（550kN）。 2、路中线与房子的平面位置关系、路线纵断面、路基标准横断面如下图： 房子 道路中线 图1 道路和房子平面示意图 路基标准横断面(单位:cm) 图2 路基标准横断面图（半幅，单位:cm） K 2+400 112.85K 2+900 117.851.0% -0.75% R=13500T=?E=? 道路纵面图 图3 道路纵断面图 106.50 3.7m 7.8m 粘土Q 承载力标准值f=187kPa 圆砾 承载力标准值f=456kPa 中风化泥岩 地质剖面图 1:0.3 1:5 墙身剖面图(单位:cm ) 图4 地质剖面图 3、房子附近地质情况见地质剖面图，房子附近地面较大围（包括路基围）为平地。 4、挡土墙墙身、基础材料：M7.5浆砌片石，M10砂浆抹墙顶面（2cm ），M10砂浆勾外墙凸缝。砌体重度γ1=22kN/m 3。墙后填土为天然三合土重度γ 2 =20kN/m 3，换算摩擦角φ=35°。M10浆砌块石与天然三合土的摩擦角为 20°。砌体极限抗压强度为700kPa ，弯曲抗拉极限强度为70kPa ，砌体截面的抗剪极限强度为150kPa 。 计算过程 1、 道路设计标高计算 由1i =1.0%，2i =-0.75%，R=13500 得21135000.75%1%=236.25L R i i =?-=?--，2 L E ==118.125 所以竖曲线起点桩号为K2+781.875。 K2+766的设计标高为112.853661%=116.51+?。 K2+782的坡线标高为112.853821%=116.67+?， 高程改正 ()2 782781.875=0213500 -?， 所以K2+782的设计标高为116.67。 而地面高程为106.05，所以房子正对着的道路标高与地面高程最大之差为10.62m 。 2、挡土墙设计方案 ①挡土墙墙脚与房子的平面位置关系如下：建筑结构课程设计计算书
