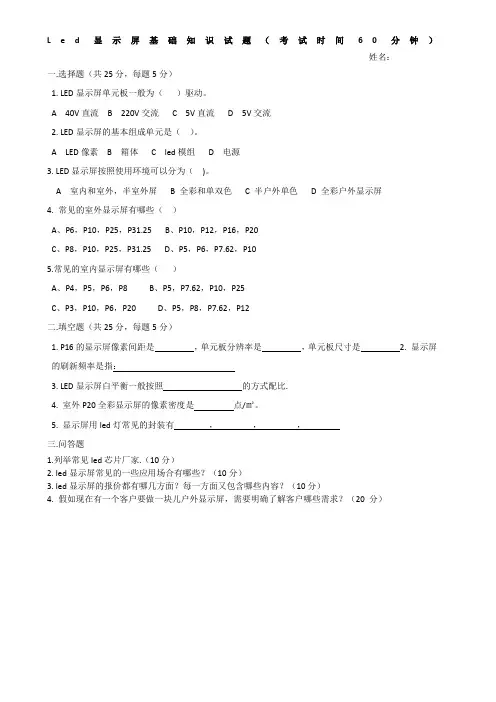

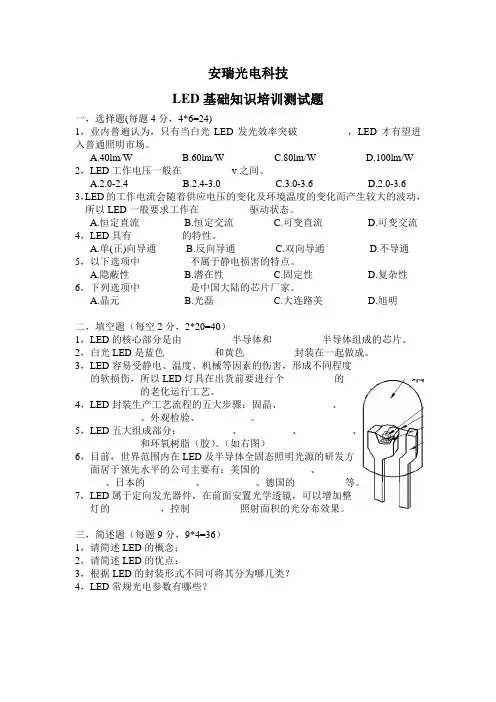

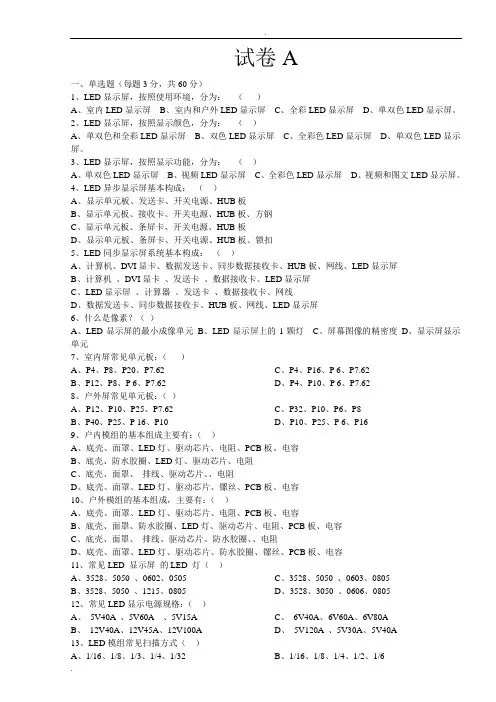

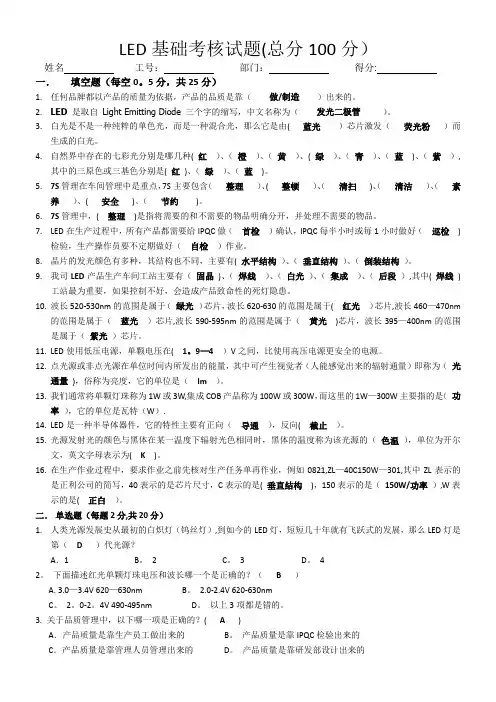

Led显示屏基础知识试题（考试时间60分钟）
姓名：
一.选择题（共25分，每题5分）
1. LED显示屏单元板一般为（）驱动。
A 40V直流
B 220V交流
C 5V直流
D 5V交流
2. LED显示屏的基本组成单元是（）。
A LED像素
B 箱体
C led模组
D 电源
3. LED显示屏按照使用环境可以分为（)。
A 室内和室外，半室外屏
B 全彩和单双色
C 半户外单色
D 全彩户外显示屏
4. 常见的室外显示屏有哪些（）
A、P6，P10，P25，
B、P10，P12，P16，P20
C、P8，P10，P25，
D、P5，P6，，P10
5.常见的室内显示屏有哪些（）
A、P4，P5，P6，P8
B、P5，，P10，P25
C、P3，P10，P6，P20
D、P5，P8，，P12
二.填空题（共25分，每题5分）
1. P16的显示屏像素间距是，单元板分辨率是，单元板尺寸是
2. 显示屏的刷新频率是指：
3. LED显示屏白平衡一般按照的方式配比.
4. 室外P20全彩显示屏的像素密度是点/㎡。
5. 显示屏用led灯常见的封装有，，，
三.问答题
1.列举常见led芯片厂家.（10分）
2. led显示屏常见的一些应用场合有哪些（10分）
3. led显示屏的报价都有哪几方面每一方面又包含哪些内容（10分）
4. 假如现在有一个客户要做一块儿户外显示屏，需要明确了解客户哪些需求（20 分）
