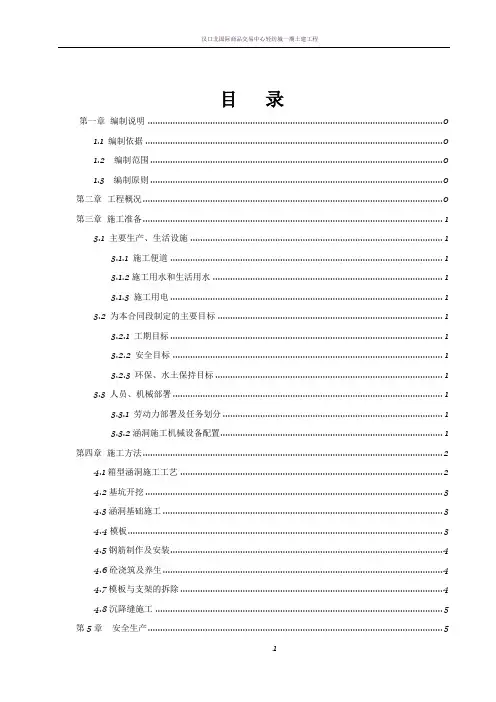

目录第一章编制说明 1
1.1 编制依据 1
1.2 编制范围 1
1.3 编制原则 1
第二章工程概况 2
第三章施工准备 2
3.1 主要生产、生活设施 2
3.1.1 施工便道 2
3.1.2施工用水和生活用水 2
3.1.3 施工用电 2
3.2 为本合同段制定的主要目标 2 3.2.1 工期目标 2
3.2.2 安全目标 2
3.2.3 环保、水土保持目标 2
3.3 人员、机械部署 2
3.3.1 劳动力部署及任务划分 3 3.3.2涵洞施工机械设备配置 3 第四章施工方法 3
4.1箱型涵洞施工工艺 3
4.2基坑开挖 4
4.3涵洞基础施工 4
4.4模板 5
4.5钢筋制作及安装 5
4.6砼浇筑及养生 5
4.7模板与支架的拆除 6
4.8沉降缝施工 6
第5章安全生产 6
第6章环境保护及水土保持 7 6.1 环境保护措施 7
6.2 水土保持措施 8
第7章文明施工 8
第一章编制说明
1.1 编制依据
1.1.1 宁夏永宁黄河公路大桥工程施工图设计及设计文件。
1.1.2 我单位与业主签订的施工合同及《招标文件》。
1.1.3 《公路桥涵施工技术规范》（JTG/T F50-2011）等国家、建设部颁发的现行规范、规程、验标、工程施工定额。
1.1.4 中铁十六局集团有限公司三标一体管理体系文件及相关管理制度、管理办法等。
1.1.5 公司拥有的科技成果、工法成果、机械设备状况、施工技术与管理水平。
1.1.6 我单位拥有的国家级、省部级工法、科技成果和长期从事公路建设所积累的丰富施工经验。
1.2 编制范围
宁夏永宁黄河公路大桥设计图纸中所有的工程设施。
1.3 编制原则
（1）安全第一的原则
施工组织设计始终按照技术可靠、措施得力、确保安全的原则编制，在安全措施落实到位，确保万无一失的前提下组织施工。
（2）优质高效的原则
根据我们在施工组织设计中明确的质量目标，贯彻执行《GB/T19001—
2008/ISO 9001:2008质量管理体系—要求》的质量体系标准，积极推广“四新”技术，确保创优规划和质量目标的实现。施工中强化标准化管理，控制成本，降低工程造价。
（3）方案优化的原则
科学组织、合理安排、优化施工，施工组织设计编制做到施工技术的先进性，科学性。
（4）确保工期的原则
根据招标文件对本合同段的工期要求，编制科学、合理、周密的施工方案，合理安排施工进度，实行网络控制、进度监控，确保实现工期目标，满足业主的要求。
（5）科学配置的原则
根据各项管理目标的要求，施工组织实行科学配置；选派有丰富施工经验的管理人员；上场专业的施工队伍；投入高效先进的施工设备；选择优质的材料；确保人力、财力、物力、设备的科学合理配置。
（6）合理布局的原则
从节省临时占地、搞好环境保护、防止水土流失、认真实施文明施工等多角度出发，合理安排生产及生活临时设施。
第二章工程概况
全线起讫里程K10+800-K16+400，其中河西滨河大道互通内共新建燃气管道保护涵涵洞33.637m/2道，为1-4*2.0m钢筋混凝土明盖板涵;新建箱型涵洞
131.922m/5道，为1-6*4.0m、1-6*3.0m钢筋混凝土明箱涵和1-6*4.0m钢筋混凝土暗箱涵；新建圆管涵洞29.5m/2道，为1-φ1.5m钢筋混凝土圆管涵。灵武互通内共新建圆管涵洞25m/2道，为1-φ1.0m钢筋混凝土圆管涵。
第三章施工准备
3.1 主要生产、生活设施
3.1.1 施工便道
进场初期利用G109国道和河西滨河大道将机械设备、材料运至现场，然后沿主线南侧修筑施工便道直至黄河岸边；黄河东侧利用河东滨河大道和下白公路将机械设备、材料运至现场，然后沿主线南侧修建施工便道至岸边。施工便道宽9.0m 以上以便各种施工车辆、砼运输车、施工人员的通行及砼泵车的停置。
3.1.2施工用水和生活用水
施工用水和生活用水采取打井的方案，水质已经过检验，能够满足施工要求。
3.1.3 施工用电
（1）从梁场变压器引下，供钢筋厂和生活用电。
（2）配备1台25KW发电机供现场施工用电。
3.2 为本合同段制定的主要目标
3.2.1 工期目标
拟定涵洞开工日期为2015年4月2日，完工日期为2015年5月17日，总工期为45天。
3.2.2 安全目标
无重伤以上责任事故，轻伤率控制在0.3‰以内；无重大机械设备事故；无火灾事故。
3.2.3 环保、水土保持目标
确保施工范围内生态环境、水环境、大气环境、噪声环境及固体废物处理符合国家和当地环保部门要求。
3.3 人员、机械部署
3.3.1 劳动力部署及任务划分
为便于管理，根据本标段实际情况、工期要求及工程量及公司管理经验，共安排涵洞施工队1个，施工队按专业工种配齐人员，根据不同时段的施工任务，调整各施工队的工种比例和人数，实行动态管理，建立劣汰制度和激励机制，使施工队伍始终保持较高素质和较强的战斗力，确保高效率、高质量完成本合同工程施工。具体任务分配见表3.3-1。
表3.3-1 施工队伍及任务安排表
3.3.2涵洞施工机械设备配置
主要机械设备表见表3.3-2。
表3.3-2 拟投入施工的主要施工机械
或吨位(t)
计拥
有
新购
租
赁
砼运输车HNJ5260 12m3 9 9
砼泵车HBQ60C 60m3/h 2 1 1 其中1台备用汽车吊QY25 25T 1 1
钢筋切断机GQ-40 1 1
弯曲机GW40 1 1
电焊机BX-500 3KW 3 3
插入式振捣棒3KW 10 10 其中2套备用发电机25KW 2 1 其中1台备用
第四章施工方法
4.1箱型涵洞施工工艺
箱型涵洞施工工艺框图
