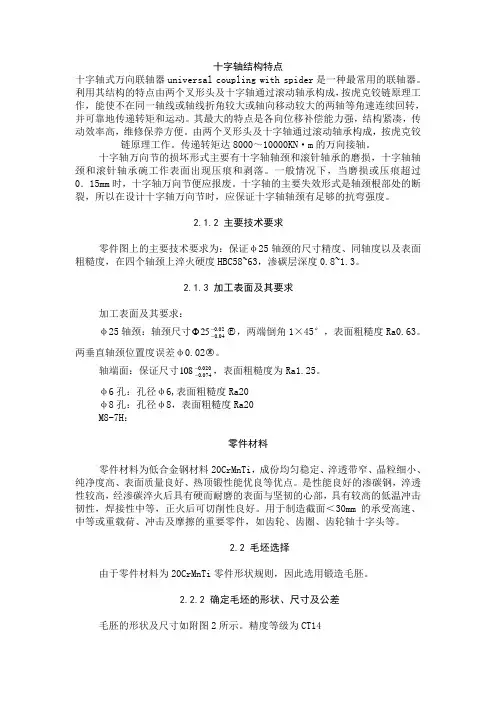

十字轴结构特点
十字轴式万向联轴器universal coupling with spider 是一种最常用的联轴器。利用其结构的特点由两个叉形头及十字轴通过滚动轴承构成，按虎克铰链原理工作，能使不在同一轴线或轴线折角较大或轴向移动较大的两轴等角速连续回转，并可靠地传递转矩和运动。其最大的特点是各向位移补偿能力强，结构紧凑，传动效率高，维修保养方便。由两个叉形头及十字轴通过滚动轴承构成，按虎克铰
链原理工作。传递转矩达8000～10000KN ·m 的万向接轴。
十字轴万向节的损坏形式主要有十字轴轴颈和滚针轴承的磨损，十字轴轴颈和滚针轴承碗工作表面出现压痕和剥落。一般情况下，当磨损或压痕超过0．15mm 时，十字轴万向节便应报废。十字轴的主要失效形式是轴颈根部处的断裂，所以在设计十字轴万向节时，应保证十字轴轴颈有足够的抗弯强度。
2.1.2 主要技术要求
零件图上的主要技术要求为：保证φ25轴颈的尺寸精度、同轴度以及表面粗糙度，在四个轴颈上淬火硬度HBC58~63，渗碳层深度~。
2.1.3 加工表面及其要求
加工表面及其要求：
φ25轴颈：轴颈尺寸02
.004.025--Φ○
E ，两端倒角1×45°，表面粗糙度。两垂直轴颈位置度误差φ○
M 。
轴端面：保证尺寸020
.0074.0108--，表面粗糙度为。
φ6孔：孔径φ6,表面粗糙度Ra20 φ8孔：孔径φ8，表面粗糙度Ra20 M8-7H ：
零件材料
零件材料为低合金钢材料20CrMnTi ，成份均匀稳定、淬透带窄、晶粒细小、纯净度高、表面质量良好、热顶锻性能优良等优点。是性能良好的渗碳钢，淬透性较高，经渗碳淬火后具有硬而耐磨的表面与坚韧的心部，具有较高的低温冲击韧性，焊接性中等，正火后可切削性良好。用于制造截面＜30mm 的承受高速、中等或重载荷、冲击及摩擦的重要零件，如齿轮、齿圈、齿轮轴十字头等。
毛坯选择
由于零件材料为20CrMnTi 零件形状规则，因此选用锻造毛胚。
2.2.2 确定毛坯的形状、尺寸及公差
毛胚的形状及尺寸如附图2所示。精度等级为CT14
2.2.3 确定毛坯的技术要求
确定毛胚的技术要求：
未注圆角为R1；
机加工前正火，消除内应力。
2.2.4 绘毛坯图
根据附图1所示的零件结构形状，在各加工表面加上加工余量，绘制毛胚图如附图2所示。
附图1
附图2
2.3 选择基准
由于附图1所示的十字轴零件图上多数尺寸及形位公差以φ25轴颈以及端面为设计基准，因此必须首先将φ25轴颈及其端面加工好，为后续工作准备基准。根据粗、精基准选择的原则，确定各加工表面的基准如下：
1．02
.004.025--Φ端面：三φ25外圆轴颈。
2．02
.004.025--Φ轴颈：双顶尖孔。
3．φ8孔：φ25轴颈外圆及其端面。 4．φ6通孔：φ25轴颈外圆及端面。 5．M8-7H 螺纹孔：φ25轴颈外圆及端面。
2.4
拟定机械加工工艺路线
2.4.1 确定各加工表面的加工方法及加工路线
该十字轴的加工表面为：02
.004.025--Φ轴颈及端面、φ8孔、φ6通孔、
M8-7H 螺纹孔。根据各加工表面的精度要求和表面粗糙度要求，
02.004.025--Φ轴颈的加工路线为粗车-精车-粗磨-渗碳-淬火-半精磨-精磨；
端面的加工路线为铣-磨；φ8孔的加工方法为钻削；φ6孔的加工方法为钻削。M8-7H 螺纹孔的加工方法为钻。
2.4.2 拟定加工工艺路线 工艺路线方案一
工序I 模锻 热处理（正火） 工序Ⅱ 铣四个端面，打工中心孔
工序 Ⅲ 粗车、精车四个轴颈 工序 Ⅳ 粗磨四个轴颈
工序 Ⅴ 双砂轮径向进给无心磨削四个轴颈 工序 Ⅵ 在四轴颈上钻φ8孔
工序 Ⅶ 在四轴颈上钻φ6通孔，空口倒角60° 工序 Ⅷ 钻M8-7H 螺纹孔小径、攻中间螺纹孔M8-7H 工序 Ⅸ 中间检查 工序X 渗碳、淬火
工序 XI 无心磨床半精磨四个轴颈 精磨四个轴颈
工序 XII 磨轴颈02
.004.025--Φ端面，转180°调头，磨另一端面，至尺寸
工序 XIII 检验
工艺路线方案二 工序I 模锻
工序Ⅱ 热处理（正火） 工序 Ⅲ 铣轴的四个端面 工序 Ⅳ 粗车四轴颈 工序 Ⅴ 精车四轴颈 工序 Ⅵ 粗磨四轴颈
工序 Ⅶ 双砂轮径向进给无心磨削四个轴颈 工序 Ⅷ 在四轴颈上钻φ8孔
工序 Ⅸ 在四轴颈上钻φ6通孔 ，孔口倒角60°
工序X 钻中间M8-7H 螺纹孔小径，攻中间螺纹孔M8-7H 工序 XI 中间检查 工序 XII 渗碳，淬火
工序 XIII 无心磨床半精磨四轴颈
工序XIV 无心磨床精磨四轴颈至尺寸，表面
工序 XV 磨轴颈02
.004.025--Φ端面 ，转180°调头，磨另一端面，至尺寸
工序XVI 检验
确定机械加工余量、工序尺寸及公差
根据上述原始资料及加工工艺，查《机械制造工艺简明手册》（以下简称《工艺手册》），分别确定各加工表面的加工余量、工序尺寸及公差如下：
工序 工序内容 单边余量 工作尺寸 表面粗糙度Ra
工序Ⅰ 铣四个端面 μm 工序Ⅱ 1.粗车四个轴颈 Φ μm
2.精车四个轴颈 0.8mm Φ25.7mm μm 工序Ⅲ 粗磨四个轴颈 Φ μm 工序Ⅳ 双砂轮径向进给 Φ μm
工序XI 无心精磨四轴颈 02.004.025--Φmm μm
工序 XII 磨02.004.025--Φ端面
mm μm
选择机床设备及工艺装备
根据一般工厂现有的生产条件，为了满足生产需要，先选用各工序所
用设备为：
工序II X5032A立式铣床，φ63端面铣刀，硬质合金阶梯麻花钻,专用夹具
工序ⅤI Z525型立式钻床，Φ8标准麻花钻，专用夹具，0～200/0.02mm游标卡尺
工序Ⅸ Z525型立式钻床，Φ6标准麻花钻，专用夹具，0～200/0.02mm游标卡尺
工序Ⅷ Z525型立式钻床，Φ6标准麻花钻，专用夹具，0～200/0.02mm游标卡尺
确定切削用量及基本工时
2.7.1 工序I 铣端面
加工条件：
XA5032立式铣床，端铣刀，YT15刀片，刀盘直径100mm，根据《切削手册》表,齿数为5，专用夹具，柴油冷却。
1.确定背吃刀量
铣削宽度：αe=28mm，铣削深度αp=
2.确定每尺进给量
根据《切削手册》表，每齿进给量fz=~Z，因采用不对称端铣，所以取fz=Z
3.选择铣刀磨钝标准及耐用度
根据《切削手册》表,端铣刀后面最大磨损量为；耐用度T=180MIN 4.确定切削速度和工作台每分钟进给量
根据《切削手册》表， v t=154m/min，v ft=393mm/min，n t=491r/min，修正系数k m=，kε=。
故v c= v t k m kε=154××min=min
v f= v ft k m kε=393××0.8mm/min=314.4mm/min
n= n t k m kε=491××min=min。
根据《切削手册》表,选择n c=375r/min，v fc=300mm/min。
因此，实际切削速度v c=πd o n/1000=×100×375/1000=min
f zc= v fc/（n c×z）=300/(375×5)=0.16mm/z。
5.检验机床功率
根据《切削手册》表,P ce=
根据表,P cM=×=> P ce，因此选用的切削用量可以采用。
αp=，v fc=300mm/min，n c=375r/min，v c=min，f zc=z。
6．计算基本工时
t m=L/v f
式中L=l+γ+△，根据表, 不对称安装铣刀，入切量及超调量l+γ=31mm
则L=28+31=59mm
t m=L/v f=59/300min=。
第三章端面夹具
问题的提出
为了提高劳动生产率，保证加工质量，降低劳动强度，需要设计专用夹具。决定设计第I道工序-铣端面专用夹具设计。
本工序的加工条件为：XA5032型立式铣床，Φ63端铣刀。
为合金钢实心毛胚上铣削的经济精度为IT11～13，表面粗糙度为Ra=20μm ，在钻夹具上加工时适当的控制切削用量，可以保证孔的尺寸精度要求和表面粗糙度要求。由于后面有打通孔，所以在本工序加工时，主要应考虑要保证的孔与轴颈的同轴度。
夹具设计
定位方案及定位元件选择、设计
1.定位方案的选择 根据加工要求，工件在夹具中的定位以3个Φ28轴颈为主要定位基准，限制六个自由度，以活动支撑钉顶住一端面做辅助支撑不限制自由度。夹紧轴颈。
2.定位元件设计 根据定位方案，设计定位元件的结构如图2所示，Φ28轴颈用V 形块定位，采用压块夹紧装置。轴颈端面用活动支撑钉辅助定位。
3.定位误差的计算 V 形块与轴颈配合，轴心的位置度误差为ΔD =O 1O 2＝0.014mm ，此件小于工件相应位置公差的三分之一，即
()mm D 05.03
1
014.0?≤=?，所以定位方案能够满足加工要求。
3.2.2 夹紧装置的设计
夹紧装置如图3所示，压块能保证轴颈与V 形块接触良好，定位误差小，而且结构简单，操作方便。
附图3
铣床夹具设计 地方及周边地区的快速发展需要越来越多的实用型应用型人才。高等职业教育根据“必须、够用”原则培养出一大批能把科学发现转化应用技术，把产品设计转化为工艺流程，把宏观决策转化为微观管理的技术型和管理型的人才。正是在这种背景下，我们为全面提升自身的知识结构、能力结构和素质结构进行此次毕业设计。 毕业设计是继专业基础课程如机械制造工艺学、工程力学、机械设计、差与技术测量、夹具设计等之后，并在一定生产实习的基础上进行的一个教学环节，要求我们综合运用所学知识，根据零件的结构特点和产品的加工要求，进行加工工艺规程和夹具的设计。 机床夹具是保证机械产品质量高、数量多、成本的一种极重要的工艺装备。其主要作用是：可靠地保证工件的加工质量，提高加工效率，减轻劳动强度，充分发挥和扩大机床的工艺性能。 机床夹具设计是工艺装备设计的重要组成部分。一个好的设计，应能稳定地保证工件的加工质量，生产效率高，成本低，排屑方便，操作安全、省力，制造、维护容易等其衡量指标。 本人设计的课题是气缸体工艺及其液压夹紧铣床夹具设计。原始数据及设计要求见设计任务书。 通过本次毕业设计，我能够综合的运用机械制造工艺学中的基本知识和理论,结合生产实习中的实践知识,独立地分析和解决工艺问题,已初步具备设计一定复杂程度的零件的工艺规程能力和运用夹具设计的基本原理和方法.拟订夹具 设计方案,完成夹具结构设计的能力,并熟悉和运用相关手册、图表等技术资料及编写技术文件等技能的一次综合训练的机会,为今后从事的工作打下良好的 基础。 作为一名高职院校的学生，我深知自己知识、能力和经验的不足,正是这种不足让我在今后的工作中更加谦虚谨慎、脚踏实地、不断进步，敬请各位老师多多指教。
摘要 我国社会主义现代化要求机械制造工业为国民经济各部门的技术进步、技术改造提供先进、高效的技术装备，它首先要为我国正在发展的产业包括农业、重工业、轻工业以及其它产业提供质量优良、技术先进的技术装备，同时还要为新材料、新能源、机械工程等新技术的生产和应用提供基础备。本论文是结合目前实际生产中，通用夹具不能满足生产要求，用通用夹具装夹工件效率低、劳动强度大、加工质量不高，而且往往需要增加划线工序，本论文为铣床专用夹具，主要包括夹具的定位方案，夹紧方案、对刀方案，夹具体的设计及加工精度等方面的分析。本夹具能在加工常规零件的时候使质量进一步提升，并降低劳动强度，能在保证产品质量加工精度的同时批量生产，从而降低生产成本。从而夹具的使用在某种程度上提高实际生产中企业的效益。因而对夹具知识的认识和学习，在今天显的优重要起来。 关键词：装备；制造；铣床；专用夹具
ABSTRACT China's socialist modernization requirements for mechanical manufacturing industry sectors of the national economy progress of technology, technical transformation to provide advanced, effective technical equipment, it must first for China is in the development of the industry include agricultural, heavy industry, light industry and other industries provide good quality, technical advanced technical equipment, but also for new materials, new energy, mechanical engineering of production and application of new technology provides the basis of equipment. The present paper is combining the actual production, gm can not meet the production requirements, fixture using universal fixture clamping work-piece efficiency, low labor strength, processing quality is not high, and often need to increase crossed process, and special design of a milling machine fixture, mainly including fixture positioning scheme, clamping, of cutter scheme, the concrete and the TAB folder design and machining precision analysis. This fixture can in processing of conventional parts that quality further ascension, and reduce the labor intensity, can guarantee the quality of its products processing precision and batch production, so as to reduce the production cost. Thus fixture use in some extent improve the efficiency of enterprises in practical production. Thus to fixture knowledge know and study the optimal in today's show for important up. Key words: equipment；manufacturing；milling；the machine tool's fixture
长春大学 课程设计 题目：十字轴机械加工工艺规程及工艺装备设计 班级： 姓名： 指导教师： 完成日期:

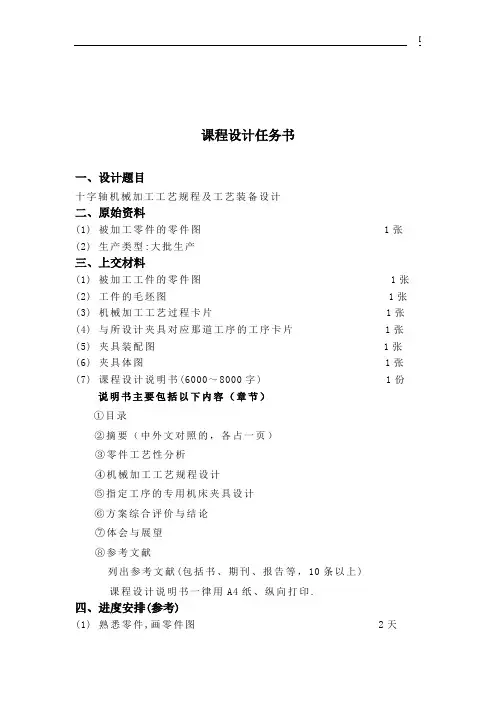

课程设计任务书 一、设计题目 十字轴机械加工工艺规程及工艺装备设计 二、原始资料 (1) 被加工零件的零件图1张 (2) 生产类型:大批生产 三、上交材料 (1) 被加工工件的零件图1张 (2) 工件的毛坯图1张 (3) 机械加工工艺过程卡片1张 (4) 与所设计夹具对应那道工序的工序卡片1张 (5) 夹具装配图1张 (6) 夹具体图1张 (7) 课程设计说明书(6000～8000字) 1份 说明书主要包括以下内容（章节） ①目录 ②摘要（中外文对照的，各占一页） ③零件工艺性分析 ④机械加工工艺规程设计 ⑤指定工序的专用机床夹具设计 ⑥方案综合评价与结论 ⑦体会与展望 ⑧参考文献 列出参考文献(包括书、期刊、报告等，10条以上) 课程设计说明书一律用A4纸、纵向打印. 四、进度安排(参考) (1) 熟悉零件,画零件图2天 (2) 选择工艺方案,确定工艺路线,填写工艺过程综合卡片5天
