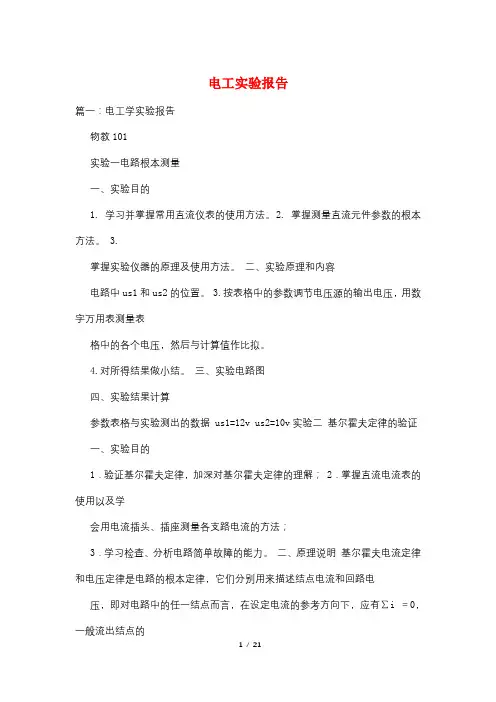

物教101
实验一电路基本测量
一、实验目的
1.学习并掌握常用直流仪表的使用方法。
2. 掌握测量直流元件参数的基本方法。
3.
掌握实验仪器的原理及使用方法。二、实验原理和内容
1.如图所示，设定三条支路电流i1,i2,i3的参考方向。
2.分别将两个直流电压源接入
电路中us1和us2的位置。 3.按表格中的参数调节电压源的输出电压，用数字万
用表测量表格中的各个电压，然后与计算值作比较。
4.对所得结果做小结。三、实验电路图
四、实验结果计算
参数表格与实验测出的数据
us1=12v us2=10v
实验二基尔霍夫定律的验证
一、实验目的
1．验证基尔霍夫定律，加深对基尔霍夫定律的理解； 2．掌握直流电流表的使用以及学会用电流插头、插座测量各支路电流的方法；
3．学习检查、分析电路简单故障的能力。二、原理说明
基尔霍夫电流定律和电压定律是电路的基本定律，它们分别用来描述结点电流和回路电压，即对电路中的任一结点而言，在设定电流的参考方向下，应有∑i ＝0，一般流出结点的电流取正号，流入结
点的电流取负号；对任何一个闭合回路而言，在设定电压的参考方向下，绕行一周，应有∑u ＝0，一般电压方向与绕行方向一致的电压取正号，电压方向与绕行方向相反的电压取负号。
在实验前，必须设定电路中所有电流、电压的参考方向，其中电阻上的电压方向应与电流方向一致。三、实验设备
1．直流数字电压表、直流数字毫安表。
2．可调压源（ⅰ、ⅱ均含在主控制屏上，根据用户的要求，可能有两个配置0～30v可调。） 3．实验组件（含实验电路）。四、实验内容
实验电路如图所示，图中的电源us1用可调电压源中的＋12v输出端，us2用0～＋30v 可调电压+10v输出端，并将输出电压调到＋12v（以直流数字电压表读数为准）。实验前先设定三条支路的电流参考方向，如图中的i1、i2、i3所示，并熟悉线路结构。 1．熟悉电流插头的结构，将电流插头的红接线端插入数字毫安表的红（正）接线端，电流插头的黑接线端插入数字毫安表的黑（负）接线端。
2．测量支路电流
将电流插头分别插入三条支路的三个电流插座中，读出各个电流值。按规定：在结点a，电流表读数为‘＋’，表示电流流出结点，读数为‘－’，表示电流流入结点，然后根据中的电流参考方向，确
定各支路电流的正、负号，并记入表中。
3．测量元件电压
用直流数字电压表分别测量两个电源及电阻元件上的电压值，将数据记入表中。测量时电压表的红接线端应被插入被测电压参考方向的高电位端，黑接线端插下被测电压参考方向的低电位端。五、实验数据处理
验证基尔霍夫定律
篇二：电工实验报告
万用表的组装实验报告
篇三：电工学实验答案
实验1 常用电子仪器的使用
七、实验报告及思考题
1．总结如何正确使用双踪示波器、函数发生器等仪器,用示波器读取被测信号电压值、周期（频率）的方法。
答：要正确使用示波器、函数发生器等仪器，必须要弄清楚这些仪器面板上的每个旋钮及按键的功能，按照正确的操作步骤进行操作．用示波器读取电压时，先要根据示波器的灵敏度，知道屏幕上y轴方向每一格所代表的电压值，再数出波形在y轴上所占的总格数h，按公式计算出电压的有效值。
用示波器读取被测信号的周期及频率时，先要根据示波器的扫描速率，知道屏幕上x轴方向每一格所代表的时间，再数出波形在x轴上一个周期所占的格数d，按公式t= d
×ms/cm，，计算相应的周期和频率。
2.欲测量信号波形上任意两点间的电压应如何测量？
答：先根据示波器的灵敏度，知道屏幕上y轴方向每一格所代表的电压值，再数出任意两点间在垂直方向所占的格数，两者相乘即得所测电压。
3.被测信号参数与实验仪器技术指标之间有什么关系，如何根据实验要求选择仪器？
答：被测信号参数应在所用仪器规定的指标范围内，应按照所测参量选择相应的仪器。如示波器、函数发生器、直流或交流稳压电源、万用表、电压表、电流表等。
4.用示波器观察某信号波形时，要达到以下要求，应调节哪些旋纽？①波形清晰；②波
形稳定；③改变所显示波形的周期数；④改变所显示波形的幅值。
答：①通过调节聚焦旋钮可使波形更清晰。
②通过配合调节电平、释抑旋钮可使波形稳定。
③调节扫描速度旋钮。
④调节灵敏度旋钮。
实验2 基尔霍夫定律和叠加原理的验证
七、实验报告要求及思考题
1．说明基尔霍夫定律和叠加原理的正确性。计算相对误差，并分析误差原因。
答：根据实验数据可得出结论：基尔霍夫定律和叠加原理是完全正确的。
实验中所得的误差的原因可能有以下几点：
（1）实验所使用的电压表虽内阻很大，但不可能达到无穷大，电流表虽内阻很小，但不可能为零，所以会产生一定的误差。
（2）读数时的视差。
（3）实验中所使用的元器件的标称值和实际值的误差。
（4）仪器本身的误差。
（5）系统误差。
2．使用万用表测量电阻、直流电压、直流电流时，应注意些什么问题？
答：用万用表测电阻时，应将电阻与电路独立，选用合适的量程，并进行调零，若不能调零，则说明电池不足，需更换足量的电池。用万用表测直流电压时，万用表应并联在所测电压两端，并注意量程的选择以及所测电压的极性，若出现指针反偏时，应对调表笔，此时所测量的值应该为负。
用万用表测直流电流时，万用表应串联在所测支路当中，一定要注意电流的极性，若出现指针反偏时，应对调表笔，此时所测量的值应该为负。
3．实验时，如果电源（信号源）内阻不能忽略，应如何进行？答：实验时，若不忽略内阻，应该将电源接到电路当中再调所需要的值。
实验3 戴维宁定理的研究
七、实验报告要求及思考题
1．说明戴维宁定理的正确性。计算表的相对误差，并分析误差原因。
答：根据实验数据可得出结论：戴维宁定理是完全正确的。实验中所得的误差的原因可能有以下几点：
（1）实验所使用的电压表虽内阻很大，但不可能达到无穷大，电流表虽内阻很小，但不可能为零，所以会产生一定的误差。
（2）读数时的视差。
（3）实验中所使用的元器件的标称值和实际值的误差。
（4）仪器本身的误差。
（5）系统误差。
5.对有源二端网络内阻ro的测量是否还有其它方法，若有说明其中一种方法。
答：有，可以在断开电源的情况下直接用万用表测量有源二端网络的内阻ro
3．电压表、电流表的内阻分别是越大越好还是越小越好，为什么？答：电压表的内阻越大越好，以减小其上的电流，以保证a、b两端电压测量的准确性。
电流表的内阻越小越好，以减小其上的电压，以保证a、b支路电流测量的准确性。
实验4 rlc串联交流电路的研究
七、实验报告要求及思考题
1．列表整理实验数据，通过实验总结串联交流电路的特点。
答：当xl <xc时，电路呈电容性，此时电容上的电压大于电感上的电压，且电流超前电压。
当xl>xc时，电路呈电感性，此时电感上的电压大于电容上的电压，且电压超前电流。
当xl＝xc时，电路发生串联谐振，电路呈电阻性，此时电感上的电压与电容上的电压近似相等，且大于输入电压。电路中的电流最大，电压与电流同相位。
2．从表~中任取一组数据（感性、容性、电阻性），说明总电压与分电压的关系。
答：取f=11khz时的数据：u=6v，ur=，ulr=，uc=，将以上数据代入公式＝，近似等于输入电压6v。
3．实验数据中部分电压大于电源电压，为什么？
答：因为按实验中所给出的频率，xl及xc的值均大于电路中的总阻抗。
4．本实验中固定r、l、c参数，改变信号源的频率，可改变电路的性质。还有其它改变电路性质的方法吗？
答：也可固定频率，而改变电路中的参数(r、l、c)来改变电路的性质。
实验5 感性负载与功率因数的提高
七、实验报告要求及思考题
1．根据表所测数据和计算值，在坐标纸上作出i=f(c)及cos = f(c)两条曲线。说明日光灯电路要提高功率因数，并联多大的电容器比较合理，电容量越大，是否越高？篇四：电工实验报告模板
篇五：电子电工实验报告
目录
1安全用电常识................................................................................ .. (3)
1.1安全用电的重要
性......................................................................
(3)
1.2安全常
识......................................................................
(3)
2.常用仪表与工
具.......................................................................
(4)
3.手工焊接工
艺.......................................................................
(5)
4.1焊接原
理......................................................................
(5)
5.2焊接工具及材
料......................................................................
(6)
6.3焊接方法及步
骤......................................................................
(6)
新烙铁在使用前的处理方法 (6)
操作方法................................................................................ (6)
操作步骤................................................................................ (7)
焊接注意事项................................................................................ . (7)
7.常用电子元件的识别与测
量.......................................................................
(8)
8.1电阻
器......................................................................
(8)
9.2二极
管......................................................................
(9)
10.3三极
管......................................................................
(10)
11.4电
容......................................................................
(11)
12.5变压
器......................................................................
(12)
13.6蜂鸣
器......................................................................
(12)
555芯片................................................................................ (12)
稳压源的制作................................................................................ (13)
14.1稳压源的原理
图......................................................................
(13)
15.2原理分
析......................................................................
(14)
16.3元件参
数......................................................................
(15)
17.4实验内
容......................................................................
(15)
18.5实验总
结......................................................................
(18)
7 流水彩灯音乐盒的制作................................................................................ . (20)
流水灯电路原理................................................................................ (20)
音乐播放................................................................................ (21)
元件参数及检测................................................................................ (21)
成品展示................................................................................ (21)
产品调试与检测................................................................................ (25)
心得与体会................................................................................ . (26)
1安全用电常识
1.1安全用电的重要性
在电子装焊调试中，要使用各种电子仪器设备，同时在居家电气设计项目中还要接触危险的高电压，如果不掌握必要的安全知识，操作中缺乏足够的警惕，就可能导致电子元器件的损坏，设备损耗以及人身安全的危险。不慎触电甚至可直接导致人员伤残、死亡。所以必须在了解触电对人体的危害和造成触电原因的基础上，掌握一些安全用电知识，做到防患未然。安全用电知识即是关于如何预防用电事故及保障人身、设备安全的知识。
1.2安全常识
① 安全电压：安全电压是指人体不戴任何防护设备时,触及带电体不受电击或
电伤，一般可以认为是36v。
② 安全电流：人体的安全电流：男生≤9ma；女生≤6ma。
③ 绝缘电阻≥5 mω
④ 触电的急救：
a.迅速处理。触电后，1min内处理的90%可获救，6min开始救治，只有10%有良好效
果，而12min后才开始救治者，救活的可能性极小。
b.抢救方法得当。急救的第一步是使触电者迅速脱离电源，第二步是抓紧时间进行现场
救护：
（1）第一步脱离电源中，注意两点：①重要的是立刻切断电源，特别注意
必须切断火线。②注意使用绝缘物与带电体隔离，如木棍、竹竿、鞋
子等。
（2）第二步的现场急救中，注意使触电者平躺，安静休息；严重者需要
采取人工呼吸法与胸外心脏压挤法，切忌用冷水泼和打强心针。
⑤ 安全因素及安全防护接通电源前的检查：
任何新的或搬运过的以及自己不了解的用电设备，不要冒失地拿起插头
就在电源上插，要记住“四查而后插”。
四查为：
一查电源线有无破损；
二查插头有无外漏或内部松动；
三查电源线插头两级有无短路，同外壳（如果设备是金属外壳）有无通路；四查设备所需的电压值是否于供电电压相符。
⑥ 检修、调试电气、电子设备的注意事项：
（1）检修前，一定要了解检修对象的电气原理，特别是电源系统。
（2）不要以为断开电源开关就没有触电危险。只有拔下插头，并对仪器内
的高电压大容量电容器放电处理后，才是安全的。
（3）不要随便改动仪器设备的电源线。
⑦ 洗手后或出汗潮湿后，不要带电作业，尽可能用单手操作。
2 常用仪表与工具
1)主要工具：
本次电子电工实习主要进行555声光报警器，音乐盒的制作及三相电机常用控制电路所用到的工具主要有：
（1）十字起，一字起：主要用来拆卸、紧固各种螺钉及其他零件；
（2）剪刀：主要用于剪去焊接后集成电路板上过长的引脚；
2)主要仪器仪表及使用
本次实习使用的主要仪表为指针式万用表如图
指针式万用表:
a功能：主要用于测量直流电流、直流电压、交流电压以及各种电子元件的电阻等；
图指针式万用表
b. 万用表使用注意事项：
1、万用表使用应水平放置，测量前应注意调零,尤其是测电阻时每次换挡都必须重新调零。
2、在测电流、电压时，不能带电换量程
3、若不清楚待测元件的参数范围，选择量程时，要先选大的，后选小的，尽量使被测值接近于量程
4、测量时尽量单手操作。
5、测电阻时，不能带电测量。因为测量电阻时，万用表由内部电池供电，如果带电测量则相当于接入一个额外的电源，可能损坏表头。指针式万用表黑表笔为+，红表笔为- 。
6、用毕，应使转换开关在交流电压最大挡位或空挡上。
7、注意在欧姆表改换量程时，需要进行欧姆调零，无需机械调零。
8、万用表长时间不用，应将电池拿下。
3 手工焊接工艺
焊接原理
锡焊技术采用以锡为主的锡合金材料作焊料,在一定温度下焊锡熔化,金属焊件与锡原子之间相互吸引、扩散、结合,形成浸润的结合层。外表看来印刷板铜铂及元器件引线都是很光滑的,实际上它们的表面都有很多微小的凹凸间隙,熔流态的锡焊料借助于毛细管吸力沿焊件表面扩散,形成焊料与焊件的浸润,把元器件与印刷板牢固地粘合在一起,而且具有良好的导电性能。
锡焊接的条件是:焊件表面应是清洁的,油垢、锈斑都会影响焊接；能被锡焊料润湿的金属才具有可焊性,对黄铜等表面易于生成氧化膜的材料,可以借助于助焊剂,先对焊件表面进行镀锡浸润后,再行焊接；要有适当的加热温度,使焊锡料具有一定的流动性,才可以达到焊牢的目的,但温度也不可过高，过高时容易形成氧化膜而影响焊接质量。
