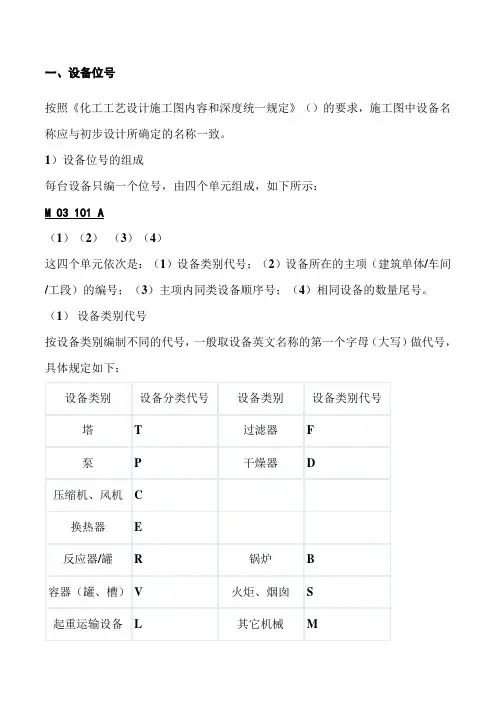

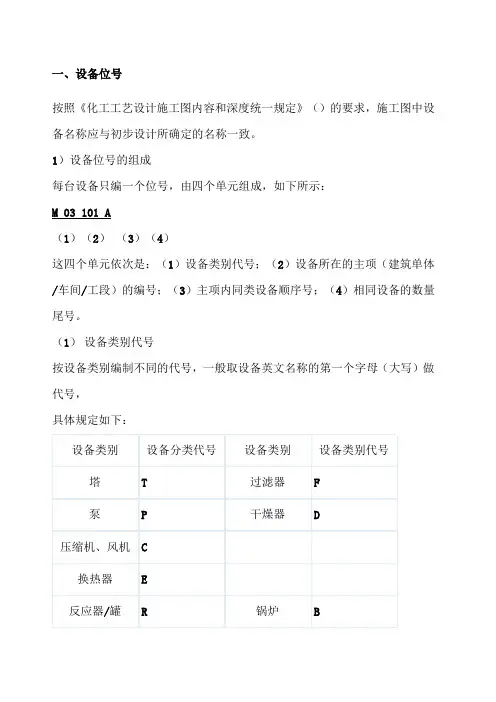

一、设备位号
按照《化工工艺设计施工图内容和深度统一规定》（HG20519.35-92）的要求，施工图中设备名称应与初步设计所确定的名称一致。
1）设备位号的组成
每台设备只编一个位号，由四个单元组成，如下所示：
M 03 101 A
（1）（2）（3）（4）
这四个单元依次是：（1）设备类别代号；（2）设备所在的主项（建筑单体/车间/工段）的编号；（3）主项内同类设备顺序号；（4）相同设备的数量尾号。
（1）设备类别代号
按设备类别编制不同的代号，一般取设备英文名称的第一个字母（大写）做代号，
具体规定如下：
（2）设备所在的主项编号
按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。特殊情况下
允许以主项代号作为主项编号。
（3）主项内同类设备顺序号
按同类设备在工艺流程中流向及立面位置的先后顺序编写，采用三位数字，其中第一位数字一般可采用楼层代号，从1开始，后两位为设备顺序号，从01～99。
（4）相同设备的数量尾号
两台或两台以上设备并联时，它们的位号前三项完全相同，用不同的数量尾号予以区别，按数量和排列顺序依次以大写英文字母A、B、C…作为每台设备的尾号，在设备一览表中可以写作A/B或A-C…。（5）书写方法
设备位号在流程图、设备布置图及管道布置图中书写时，在规定的位置划一条粗实线-设备位号线，线上方书写设备位号，线下方在需要时可书写设备名称。
二、管道代号
管道及管件的选用应符合我院《压力管道设计技术统一规定》和《化
工管道设计规范》（HGJ8-87）的规定，按照《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）的要求，管道及仪表流程图中的管道应标注四个部分，即管道号（管段号，由三个单元组成）、管径、管道等级和隔热或隔声代号，总称为管道组合号（管道代号），一般标注在管道的上方，如下图所示：
PG03001-100 L1B-C
（1）（2）（3）（4）（5）（6）
管道组合号（管道代号）由六个单元组成，这六个单元依次是：（1）物料代号；（2）主项代号；（3）管道顺序号，以上三个单元组成管道号（管段号）；（4）管道尺寸；
（5）管道等级；（6）隔热或隔声代号。具体内容如下：
（1）物料代号
a.工艺物料代号
B．辅助、公用工程物料代号
（2）主项代号
按工程设计总负责人给定的主项编号填写，采用两位数字，从01～99。特殊情况下允许以主项代号作为主项编号。
（3）管道顺序号
相同类别的物料在同一主项内以流向先后为序，顺序编号，采用三位数字，从001～999。
（4）管道尺寸
一般标注公称尺寸，以mm为单位，只注数字，不注单位。
（5）管道等级
管道等级号由下列三个单元组成：
L 1 B
1）
2） 3）
1）第一单元为管道的公称压力（MPa）等级代号，用大写英文字母表示。A～K用于ANSI标准压力等级代号（其中I、J不用），L～Z用于国内标准压力等级代号（其中O、X不用）。
常用的国内标准压力等级代号：
L——1.0MPa
M——1.6MPa
N——2.5MPa
P——4.0MPa
2）第二单元为顺序号，用阿拉伯数字表示，由1开始。
3）第三单元为管道材质类别，用大写英文字母表示，与顺序号组合使用。
管道等级表的格式见《化工工艺设计施工图内容和深度统一规定》（HG20519.37-92）
（6）隔热或隔声代号
