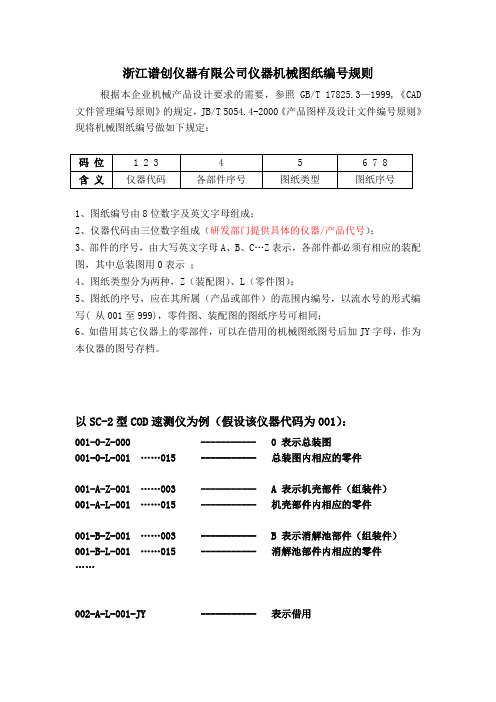

浙江谱创仪器有限公司仪器机械图纸编号规则根据本企业机械产品设计要求的需要，参照GB/T 17825.3—1999,《CAD文件管理编号原则》的规定，JB/T 5054.4-2000《产品图样及设计文件编号原则》现将机械图纸编号做如下规定：
1、图纸编号由8位数字及英文字母组成；
2、仪器代码由三位数字组成（研发部门提供具体的仪器/产品代号）；
3、部件的序号，由大写英文字母A、B、C…Z表示，各部件都必须有相应的装配图，其中总装图用0表示；
4、图纸类型分为两种，Z（装配图）、L（零件图）；
5、图纸的序号，应在其所属（产品或部件）的范围内编号，以流水号的形式编写( 从001至999)，零件图、装配图的图纸序号可相同；
6、如借用其它仪器上的零部件，可以在借用的机械图纸图号后加JY字母，作为本仪器的图号存档。
以SC-2型COD速测仪为例（假设该仪器代码为001）：
001-0-Z-000 ----------- 0 表示总装图
001-0-L-001 ……015 ----------- 总装图内相应的零件
001-A-Z-001 ……003 ----------- A 表示机壳部件（组装件）001-A-L-001 ……015 ----------- 机壳部件内相应的零件
001-B-Z-001 ……003 ----------- B 表示消解池部件（组装件）001-B-L-001 ……015 ----------- 消解池部件内相应的零件……
002-A-L-001-JY ----------- 表示借用
