抗滑桩的检测规范
6.7.1 基本要求
1) 混凝土所用的水泥、砂石、水和外掺剂的质量和规格必须符合设计和有关规范的要求，按规定的配合比施工。
2) 施工中应核对滑动面位置，如图纸与实际位置有出入，应变更抗滑桩的深度。
3) 做好桩区地面截、捧水及防渗，孔口地面上应加筑适当高度的围埂。
6.7.2 实测项目
表6.7.2 抗滑桩实测项目
混凝土抗滑桩结构的应用
抗滑桩由于能有效而经济地治理滑坡，尤其是滑动面倾角较缓时，其效果更好，因此在边坡治理工程中得到了广泛采用。如：天生桥二级水电站于1986年10月确定厂房下山包坝址后，11月开始在厂房西坡进行大规模的开挖，加上开挖爆破和施工生活用水的影响，诱发了面积约4万m2、厚度约25～40m、总滑动量约140万m3的大型滑坡体。初期滑动速度平均每日2mm，到次年2月底每日位移达9mm。如继续开挖而不采取任何工程处理措施，预计雨季到来时将会发生大规模的滑坡，为此，采取了抗滑桩等一整套治理措施。
抗滑桩分成两排布置在厂房滑坡体上，在584m高程上设置1排，在597m高程
简述抗滑桩施工工艺及要求 作者：孙兵单位：中铁二十局集团第二工程有限公司 一、工程概述： 该滑坡位于拟建高速公路（K8+226~K8+280）段所通过的黄土沟壑地貌区。该滑坡体长182米，宽242米，钻探揭露厚度约11.5~17.8米，体积约58万立方，属于大型滑坡，滑坡物质主要由黄土状构成，属牵引式黄土滑坡。据勘察资料及现场情况，以“安全、耐久、节约、和谐”的原则，经综合考虑，采用综合措施治理，布置抗滑桩。该抗滑桩布置于一级平台，共计5根。桩径采用2.0*1.5m，桩长为17m,桩身采用C25钢筋混凝土。 二、施工顺序： 1、设置滑坡地表位移检测系统； 2、夯实滑坡体裂缝； 3、测量布置抗滑桩桩位； 4、坡脚回填反压，以确保抗滑桩施工期间坡体稳定； 5、清除松散滑体，并分段开挖坡面； 6、坡顶截水沟施工，坡面绿化。 三、施工流程： 平整场地、桩位放样、首次孔桩开挖1米深、护壁钢筋、模型安装、灌注护壁混凝土、护壁混凝土强度≥5MPa护壁模型拆除、向孔中注入新鲜空气、孔桩开挖每1米浇筑护壁混凝土、完成开挖、安制桩身钢筋、浇筑桩身混凝土、养护 四、施工方法： 1、先按设计图放出桩背坡度宽度、坡率、及平台位置，用挖掘机配合汽车对该段边坡进行开挖，开挖面内高外低，以便排水； 2、挖至桩顶平台时，对抗滑桩场地进行平整，定出桩开挖区域、堆料场、钢筋加工场、施工便道，进行架电作业，搞好电线布置； 3、人工挖孔及护壁施工： ①测量定位：施工人员必须按图施工，工程开工前根据设计提供的现场坐标点测放轴线，放出的定位线测放所有的桩位，同时做好各轴线的控制桩，桩位的放样允许偏差为10mm。经监理复核验收并办理有关手续后，方可进行开挖； ②标定中点：挖孔前，以放好的桩位中心点向桩的四周按轴线方向，引出桩心控制点，待锁口浇筑好后，将中心控制点标定在锁口上，以后每放一节都用大线锤吊中，找桩中心及轴线控制点，在开挖桩工作面定出桩轴线，确保桩径不小于设计要求，桩轴线偏差不大于规范值；每浇筑完三节护壁，需校核垂直度一次，垂直度偏差不小于0.5，并做好记录； ③挖桩：在填土层、淤泥层、黏土层用短柄铁锹、锄头挖土施工；进入砂岩层用风镐施工；如遇坚石风镐难以施工的，采用钻爆施工。
抗滑桩施工方案模 板
抗滑桩及桩板墙施工方案 一、工程概况 混凝土抗滑桩施工桩号GK0+234~GK0+261段右侧为斜坡路堤.填方边坡高度为20米,上覆2.5m~7.0m含砾低液限粘土,下伏粉砂质泥岩,为了确保路堤的稳定,本段除对地基进行处治外,还对路堤桩板墙进行支挡、路堤顶部及下部铺设土工格栅。 桩板墙设置于距路中线30.75米处，桩径采用2.0m×3.0m，桩间距为5米，沿路线法线方向设置。桩间采用3.5m长挡土板. 抗滑桩桩基C25钢筋砼342 m3、桩柱C25钢筋砼186 m3、II级钢筋39264Kg、声波检测管1563Kg、挖土105 m3、挖石328m3。 挡土板预制C25钢筋砼43.4 m3、II级钢筋2238.7Kg、I级钢筋743.2Kg、M7.5浆砌片石6.5m3。 三、施工方法 1、抗滑桩施工 ①施工准备 a、测定桩位，平整场地，修建截排水设施。雨季施工孔口搭设雨棚。 b、安装井架，立扒杆，安装3t卷扬机作为提升设备。 c、备好各工具所需的机具、器材和井下排水、照明设施，并设置观测滑坡变形、位移标志。 ②桩身开挖 a、孔口部分开挖，根据其土质情况将孔口挖至1～3m深，立模灌
注第一节钢筋混凝土护壁。次接在孔口 1.0m高度范围内加厚至60cm，称锁口，用来防止下节孔壁开挖时孔口沉陷。锁口顶面要求平整，略高出原地面。 b、桩孔边挖边护。一般每节挖深2～3m立模灌注一节钢筋混凝土护壁已形成稳定框架。在石质风化破碎或有地下水出露地段，每节开挖1m左右，防止坍塌。为减轻开挖时对孔壁的震动，以风镐开挖为主，局部可配合风枪。石质较坚硬地段，采用风枪钻浅眼松动爆破。开挖顺序为先中间部分，后孔壁部分。 c、护壁支撑。立模前先清除护壁上的浮土和松动石，护壁应避免在土石分界处和滑动面处分节。按设计标号和厚度灌注护壁钢筋混凝土，灌注深度超过2m时，采用串筒灌注。一般采用C15混凝土，壁厚 0.2～0.3m。两节护壁间空隙用干硬性混凝土填塞密实。 d、孔内排水。当桩孔挖至油水时，采用离心泵抽水。 e、出碴。孔内人工装碴，使用扒杆作提升设备，人工小车运至卸碴点，统一采用汽车运至监理工程师同意的弃碴场。 ③灌注桩身混凝土 a、为防止孔内渗水，先在孔底用同级混凝土铺底20～30cm；清除护壁上凸出部位和杂物，湿润护壁混凝土。在坍方地段的护壁有裂纹时应用风枪布眼压浆，以加强桩的抗滑力。 b、安放钢筋笼，焊接固定。 c、使用串筒或导管灌注桩身混凝土，机械振捣。灌注应连续进行，第一捣固层厚度不宜超过30cm。当滑体有滑动迹象或需加快施工
抗滑桩的检测规范 6.7.1 基本要求 1) 混凝土所用的水泥、砂石、水和外掺剂的质量和规格必须符合设计和有关规范的要求，按规定的配合比施工。 2) 施工中应核对滑动面位置，如图纸与实际位置有出入，应变更抗滑桩的深度。 3) 做好桩区地面截、捧水及防渗，孔口地面上应加筑适当高度的围埂。 6.7.2 实测项目 混凝土抗滑桩结构的应用 抗滑桩由于能有效而经济地治理滑坡，尤其是滑动面倾角较缓时，其效果更好，因此在边坡治理工程中得到了广泛采用。如：天生桥二级水电站于1986年10月确定厂房下山包坝址后，11月开始在厂房西坡进行大规模的开挖，加上开挖爆破和施工生活用水的影响，诱发了面积约4万m2、厚度约25～40m、总滑动量约140万m3的大型滑坡体。初期滑动速度平均每日2mm，到次年2月底每日位移达9mm。如继续开挖而不采取任何工程处理措施，预计雨季到来时将会发生大规模的滑坡，为此，采取了抗滑桩等一整套治理措施。 抗滑桩分成两排布置在厂房滑坡体上，在584m高程上设置1排，在597m高程平台上设置1排，桩中心距6m，桩深为25～39m，其中心深入基岩的锚固深度为总深度的1／4，断面尺寸为3m×4m，设置15kg／m轻型钢轨作为受力筋，回填200号混凝土，每根抗滑桩的抗剪强度为12840kN，17根全部建成后，可以承受滑坡体总滑动推力218280kN。 第一批抗滑桩从1987年3月上旬开工，5月下旬开始浇筑，6月1日结束。第二批抗滑桩施工是在1987～1988年枯水期内完成的。 抗滑桩开挖深度达3～4m后，在井壁喷30～40cm厚的混凝土。对岩体较好的井壁采用打锚杆、喷锚挂网的方法进行支护，喷混凝土厚度10～15cm。对局部塌方部位增设钢支撑。抗滑桩开挖到设计要求深度后，进行钢筋绑扎和钢轨吊装。 混凝土浇筑采用水下混凝土的配合比，由拌和楼拌和，混凝土罐车运输直接入仓，每小时浇筑厚度控制在1.5m内，特别是在滑动面上下4m部位，还需下井进行机械振捣。在浇到离井口5～7m时，要求分层振捣。每个井口设两个溜斗，溜管长度为10～14m，管径25cm。
抗滑桩技术交底 1.施工方法及工艺 1.1总体方案 根据桩基地质情况，采用人工分段挖土，分段护壁的方法施工，以保证操作安全施工，即人工在井内挖土，电动水泵抽水，葫芦配卷扬机提升井内土石，井壁进行混凝土护壁。施工中，遇到极硬岩石，要进行爆破后掘进成孔。钢筋采取在加工场单根加工弯制好后，在桩内安装成型，主钢筋直径≥22mm采用滚轧直螺纹套筒连接。直升导管法灌注混凝——混凝土供应在拌合站采用JS900搅拌机集中拌合，输送车输送，固定式输送泵输送到位。 1.2施工工艺 施工工序： 平整场地放线定桩位及高程开挖第一节桩孔土石方支护壁模板放附加钢筋浇筑第一节护壁及锁口混凝土在护壁上二次投测标高及桩位十字轴线架设垂直运输架、安装电动葫芦（卷扬机）、吊桶、照明、活动盖板、水泵、通风机等设施开挖吊运第二节桩孔土石方并校核桩孔位置、垂直度、净宽先拆第一节支第二节护壁模板（放附加钢筋）浇第二节护壁混凝土重复第二节挖土石方、支模、浇注混凝土护壁工序，循环作业直至设计深度终孔检查验收安装钢筋放混凝土导管浇筑桩身混凝土（随浇随振）桩身检查
工艺流程图 1.3施工技术要点和措施 （1）施工准备: 首先熟悉施工图纸,各项临时设施，如照明、动力、通风、安全设施要准备就绪。施工时，先清除设计桩位范围内场地的杂物、障碍物，平整施工场地和施工便道。开挖前对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。 （2）场地平整：根据施工图设计，结合现有原地面标高，用挖掘机将场地适当开挖平整，地面宽度以满足孔口作业需要为前提，为防止雨水冲
刷，以求作业场地稳定，保证孔口锁口质量，从而最大限度地满足孔内安全施工。 （3）测量放线:依据设计图纸计算各桩位的坐标，并确定每个桩孔与相邻控制点的位置关系。经复核无误后在场区内实地放出，同时以桩中心为交点，在纵向和横向方向埋设好护桩，桩位经监理工程师复核并签字同意后方可进行下步施工。 （4）开挖第一节桩孔土方: 桩位测量放样后，跳槽开挖第一节，开挖桩孔要从上到下逐层进行，先挖中间部分的土方，然后扩及周边，按设计桩直径及护壁厚度控制开挖桩孔的截面尺寸。每节开挖深度按1.0m控制。采用短把的镐、锹等简易工具进行人工挖土，遇到比较硬的岩层时，可用风镐或爆破施工。开挖以2人为一个小组配合，地面派专人修通排水沟，及时排掉桩孔内抽出的水，从桩孔内挖出的废土或石碴由专人负责及时运出场外。 （5）支护壁模板和附加钢筋：护壁模板采用定型内模分节支设，每节高度1.0m，每节有四块组成，上小下大，模板之间用U形卡具、扣件连接固定，模板厚度不小于6mm的钢板加工制而成。每节模板的上下端用钢管或木块各设一道内侧支撑，防止内模因受涨力而变形。不设水平支撑，以方便操作。 （6）浇筑锁扣 为了保证抗滑桩孔开挖过程中孔口稳定，正式开挖前，在孔口部位浇注抗滑桩琐口。 （7）浇筑第一节护壁砼 a.桩孔护壁砼每挖完一节以后要立即浇筑砼。人工浇筑，人工捣实，砼强度为C20，坍落度控制在80～100mm，确保孔壁的稳定性。
抗滑桩专项施工方案 一、编制依据 1、经批准的名山县城市道路建设项目(一期)皇茶大道（K0+960-K1+100）段滑坡处理设计图纸及文件资料。 2、国家、地方政府部门颁布的有关质量检验标准、验收规范、技术规程及其他相关文件。 3、工地现场调查、采集所获取的资料及我单位类似工程施工积累下的施工经验。 4、我公司目前所拥有的人力、机械设备、资源状况、施工管理水平等。 二、编制原则 1、严格遵守有关部门颁布的相关法律法规、规范标准和设计文件等。 2、坚持技术先进性、科学合理性、经济适用性、安全可靠性与工程施工环境相结合的原则。 3、对施工现场坚持全员、全方位、全过程严密监控，动态控制，科学管理相结合的原则。 三、编制范围 本施工方案是针对名山县城市道路建设项目皇茶大道（K0+960-K1+100）段的滑坡处理而编制的，故仅适用于本段的滑坡治理工程。
四、工程概况 1、工程概况 皇茶大道K0+960-K1+100挖方路段为构造剥蚀丘陵地貌，本段横穿一小山丘坡脚，地形起伏较大，地面高程625～665米，土体覆盖层较薄，岩层与土层接触面倾角较大，地表水下渗至岩层层面，形成一软弱带，受人类工程活动的影响，在滑坡前缘开挖形成临空面，不利于坡体自身稳定性，导致坡面岩层层面产生蠕动变形，地表形成多条裂缝，如不进行处治将形成牵引式滑坡。 本治理工程总体设计为：在路基左侧设置抗滑桩及挡土墙进行支挡，根据滑坡各剖面推力情况和滑面埋深情况，分段设置防护形式分别为： ①K0+960-K0+998段在滑面以下按1:0.75放坡，在滑面处设置 2.5米宽的平台，平台后设置抗滑挡墙，边坡采用M7.5浆砌人字形骨架防护。 ②K0+998-K1+100段在碎落台左边缘设置抗滑桩，桩长11～16米不等，截面分为1.75*2.25米、1.5*2.0米两种形式，桩间设普通挡土墙，桩间距为6.0米（中心-中心）。抗滑桩均为C25钢筋混凝土，挡土墙为C20卵石混凝土。 地表截排水工程在滑坡后缘布置1条截水沟，截水沟总长258米，截面为40cm*60cm的半梯形结构，截水沟位置为滑坡后缘外不小于3米。 2、主要工程数量
表 施工组织设计（方案）报审表工程名称：筠连县塘坝乡柑子村崩塌地质灾害应急治理工程编号：02
筠连县塘坝乡柑子村崩塌地质灾害应急治理工程
抗 滑 桩 专 项 施 工 方 案 施工单位：四川省一三五岩土工程有限公司编制： 审批： 编制日期：2015年11月28日
目录 一、编制依据.………………………………..…………………………... 1 二、工程情况简介 (1) 三、抗滑桩施工方案 (4) (一)、抗滑桩主要工程数 量 (4) (二)、使用材料及主要机 具 (4) (三)、施工作业条 件 (6) (四)、抗滑桩施工工艺流 程 (6) (五)、桩孔开挖施工 (10) (六)、钢筋工程施
工 (13) (七)、桩芯砼浇注 (17) (八)、成品保护 (19) (九)、施工应注意的质量问题 (20) (十)、施工过程质量记录要求 (20)
一、编制依据 1、四川省一四一建设投资有限公司设计的筠连县塘坝乡柑子村崩程塌地质灾害应急治理工施工图及相关图集； 2、详细勘察报告； 3、工程地点周边环境情况及与本工程施工相关的现场自然条件、施工用水、用电条件等； 4、国家、地区、上级主管部门颁发的有关法规和规定； 5、现行的标准及规范： （1）《工程测量规范》（GB50026～93） （2）《建筑地基与基础工程施工质量验收规范》（GB50202～2002） （3）《混凝土结构工程施工质量验收规范》（GB50204～2002） （4）《钢筋焊接及验收规范》（JGJ18～2003） （5）《混凝土泵送施工技术规程》（JGJ/T10～95） （6）《钢筋机械连接通用技术规程》（JGJ107～2003） （7）《建筑桩基技术规范》（JGJ94～94） （8）《建筑工程施工质量验收统一标准》（GB50300～2001） （9）《施工现场临时用电安全技术规范》（JGJ46～2005） （10）《硅酸盐水泥、普通硅酸盐水泥标准》(GB175～99) （11）《滑坡防治工程设计与施工技术规范》 （12）《四川省地质灾害治理工程质量检验评定标准》 （13）《四川省地质灾害治理工程竣工验收办法》
兴泸居泰·望江苑限价商品房项目 土建施工工程 抗 滑 桩 专 项 施 工
方 案 施工单位：成都市第一建筑工程有限公司 编制人： 审核人： 批准人： 二〇一三年八月 目录 一、编制依据 二、工程概况及施工条件 三、工程治理形式： 四、抗滑桩施工工艺 五、施工注意事项 六、安全生产保证措施
一、编制依据 1、《建筑边坡工程技术规范》GB50330-2002 2、《滑坡防治工程设计与施工技术规范》DZ/T0219-2006 3、《建筑地基基础工程施工质量验收规范》GB50202-2002 4、《混凝土结构工程施工质量验收规范》GB50204-2002 5、《建筑桩基技术规范》JGJ94-2008 6、施工组织设计及审查合格的施工图 二、工程概况及施工条件 本工程为兴泸居泰·望江苑限价商品房项目土建施工工程，拟建项目位于浅丘斜坡地段，根据场地设计平面图，在场地南侧将回填形成长约650m,最大坡高达14m的填方高陡坡，回填土力学性质较差，
故该处按设计要求进行治理。边坡防治工程等级为一级，抗震设防烈度为6度，设计基本地震加速度为0.05g，设计地震分组为第一组。本边坡工程永久性构筑物，设计基准期50年。 三、工程治理形式： 由于平场将回填形成高陡人工填方边坡，边坡土质结构主要为人工填土、粉质粘土，砂质泥岩，在雨水、地震及地应力作用下可能产生崩塌、滑塌变形。为使之保持稳定，控制影响边坡稳定性的主导因素，削弱间接影响因素，需对边坡进行工程治理。从总体上考虑，边坡治理应与小区建设、城市规划、环境保护相结合，在技术经济、安全、施工方便的前提下，结合场地特点，因地制宜、讲求实效。 针对边坡的破坏形式及稳定性的影响因素，采取桩+挡土板、挡土墙、排水、坡顶安全防护等综合治理措施。 桩:由于该场地填方较大，且在临近小区周边地段有一小区道路，填方高度较大，基本没有放坡条件，另房屋在小区内布置较密，采用锚索基本没有施工空间，为了达到安全有效的治理，对填方段大于6m的地段均采用抗滑桩支挡。 挡土墙：对周边填方边坡高度小于6m的地段，采用挡土墙进行支挡。 排水：做好排水系统，坡顶由于有公路等设施，坡顶仅考虑封闭处理，排水由总图单位一并考虑，对挡土墙或桩板墙内侧采用砂砾石回填并设置反滤层，坡脚设置排水沟，做到有组织地排水。 四、抗滑桩施工工艺
抗滑桩施工工艺及方法 ①施工准备 测定桩位，平整场地，便于安装井架及铺设处碴轨道；桩区地表建好截排水 到雨季后，孔口要搭设雨篷。 每个井口安设二台卷扬机作为提升牵引设备。 铺设出碴轨道，第一节护壁（锁口）混凝 土灌注完后，在井口的纵向或横向铺设软便轨 道。 备好各工序所需的机具器材和井下排水、 通风、照明设施，并设置观测滑坡变形、位移 的观测点。 ②桩身开挖方法 根据桩身井口段土质情况将井口挖至1～ 3m深时，可立模灌筑第一节钢筋砼护壁。此节护壁在井口0.5～1.0m范围内加厚至50cm（即锁口），锁口顶面平整，并略高出原地面。桩井采取边开挖边支护的方法。一般每节挖深2～3m后，沿井壁主模灌注一节钢筋混凝土护壁。 井内采用人工装碴，用井架作提升设备，将土斗吊到轨道土斗车上，卸入碴土运走。 避免在土石层变化处和滑动面处分节。灌注护壁砼前，清除岩壁上的浮土和松动石块，使护壁混凝土紧贴围岩。上下节护壁的竖筋相连以加强护壁的纵向连接及整体性。 桩井挖至一定深度后，在井口设一台5.5～11kw轴式通风机，以直径500mm 的胶管向井下送风。井内排水，采用离心泵抽水。 桩身混凝土灌注方法： 灌注前，清除孔内及护壁上的杂物。 按设计尺寸绑扎钢筋笼，用井架滑轮起吊下放并在井口接长焊接，主筋骨架用长臂吊车配合井架放至孔内。 灌注混凝土时使用溜槽和串筒将混凝土送至井下，灌注砼连续进行，每一捣
固层厚以不超过30cm为宜，当滑体有滑动迹象或需加快施工进度时，可采用早强混凝土。 ③施工方法要点与注意事项 每桩定位采用经纬仪准确放样，桩身断面尺寸、中心位置、孔底高程、护壁厚度等严格控制；井下爆破，主筋焊接和混凝土灌注必须严格执行有关规范和规程。 每次井壁开挖及衬砌立模，均应从井口吊线，防止超欠挖及偏斜；竖筋的搭接避免设在土面分界处和滑动面处。锁口必须浇筑平整，其顶面不得低于原地面；护壁衬砌紧跟开挖。 灌注前做好充分准备保证连续灌注；当必须分节灌注时，工作缝应避开滑动面及竖筋接头范围内的薄弱环节。 桩身开挖及井下爆破严格遵守《建筑安装工人安全技术操作规程》和《安全爆破规程》；施工时四周必须设栅栏，各种材料及施工器材距井口要有一定距离，以防落入井内伤人。 井上设专人指挥，各工序有安全员；井下作业人员佩戴安全帽，出碴斗升落进作业人员靠边站立，土斗吊出井口后，井上及时用木板盖严。作业人员上下井的升降吊笼须有安全卡，并经常检查钢丝绳及各连接部位。作业时各电器部位要有接近装置，防止漏电；井下照明使用安全电压。 桩身施工前设置观测设施，专人负责观测，发现有滑动迹象，及时通知作业人员撤离现场。 其施工工艺流程见图2.4-23
抗滑桩施工方案 桩孔以人工开挖为主，用摇摇绞车提升出碴，钢筋笼在钢筋加工厂下料，施工现场加工并绑焊成型、吊装入孔，砼由砼拌和站集中拌和，搅拌输送车运输。 孔内无水时采用干灌、人工插入式振捣棒振捣。孔内有水时，采用水下灌注砼的方法施工。 1、测量定位 采用全站仪按设计桩位进行放样，保证桩位准确。并在桩位外设置纵、横向十字线控制桩，确保孔口平面位置与设计桩位偏差不大于5㎝。待第一节护壁施工完成后将桩位控制线转移到护壁上，用红油漆标上标志，打入铁钉作为挖孔依据。放好轴线后，及时报告监理验线，复核后方可施工。 2、桩井开挖 （1）桩孔以人工开挖为主，开挖前应平整孔口，并做好施工区的地表截排水及防渗工作，雨季施工时，孔口应加筑适当高度的围堰。 （2）安装摇摇绞车提升设备时，使吊桶的钢丝绳中心与桩孔轴线位置一致，为挖土时粗略控制中心线。挖孔过程中，应经常检查桩孔尺寸、平面位置和竖轴线倾斜情况，如有偏差应随时纠正。 （3）人工自上而下逐层用镐、锹进行，挖土次序为先中间部分，后挖周边。 每挖深1.0m为一节，每节开挖完成后尽快施工砼护壁。挖出的土方采用手推车运到指定的位置，不得堆放在滑坡体上，防止诱发次生灾害。 （3）挖孔时挖成直形：每节一米，当垂直度、孔径检查合格后，再孔底四周挖成5cm深的企口，以便与下一节很好连接。 （4）采用间隔方式开挖，每次间隔1～2孔，按由浅至深、由两侧向中间的顺序施工。孔口做锁口处理，桩身做护壁处理。
（5）开挖风化岩层时，采用风镐凿岩挖掘，凿岩时应加大送风量。当遇弱风化岩层和较硬基岩风镐难于作业时，采取水钻掘进的方式作业。挖孔达到设计深度后，应进行孔底处理。必须做到孔底表面无松渣、泥、沉淀土。如地质复杂，应钎探了解孔底以下地质情况是否能满足设计要求，否则应与监理、设计单位研究处理。 3、锁口和护壁 （1）锁口和护壁均采用C25砼护壁，砼现场机械拌合、孔内人工浇捣。护壁每节高度与开挖进尺一致，桩孔挖掘及砼护壁两道工序必须连续作业，不得中途停顿，以防坍孔。 （2）护壁砼模板由4块钢模板组成，插口连接，支模要校正直径及圆度，护壁孔圈中心线要与桩轴线重合。 （3）每节护壁可留10～15cm间隙，待浇桩身混凝土时一起灌实，从而使护壁混凝土与桩身混凝土衔接好，增加两者完整性。 （4）第一节护壁兼作挖孔锁口圈，高出周围地面200mm以上，以防地面水灌入孔内，上口厚为500mm，下口厚为200mm。锁口处按设计加配钢筋，护壁钢筋应留30cm长搭接，且钢筋的保护层厚度为5cm。 （5）护壁混凝土施工:护壁混凝土应严格按配合比下料搅拌,塌落度控制在7～9cm为宜。为提高早期强度可适当加入早强剂,混凝土浇筑时应分层沿四周入模,用钢钎捣实,施工前应将上节护壁底泥土清理干净,以便连接牢固，为便于施工，可在模板顶设置钢板制成的临时操作平台，供混凝土浇筑使用。 （6）当护壁混凝土养护达到一定强度后，便可拆除模板，通常拆模时间为24小时，再进行下一节施工。 详见挖孔桩护壁示意图。钢管架、石棉瓦防雨棚 井口周围0.8米硬化范围爬梯 杂层 土
抗滑桩施工方案 一、工程概况： XXXXXXXXXXXXX工程抗滑桩桩大小有2×3（米）、1.5×2.25（米）、1.8×2.25（米）。该桩为人工挖孔灌注桩，桩与桩之间挡板采用预制后，采用吊车吊装插入预留滑槽的施工方法。本工程人工挖孔深，地形复杂、单根桩工程量多。施工难度较大。 抗滑桩是一种靠桩周土体对桩的嵌制来稳定土体，减少滑体推挤力并传递部份土推挤力的工程建筑物，对于非塑性滑坡十分有效，特别是由于两种岩层夹有薄层塑性滑层时效果明显，对于塑性滑坡，效果较差，尤其对呈塑流状滑坡体时，不宜使用。 二、编制依据： 1、XXXXXXXXXX工程施工图。 2、《混凝土质量控制标准》GB50164-92 《建筑地基基础工程施工质量验收规范》GB50202-2002 《混凝土结构工程施工质量验收规范》GB50204-2002 《建筑工程施工质量验收统一标准》GB50300-2001 《混凝土检验评定标准》GBJ107-87 《施工现场临时用电安全技术规范》JGJ46-2005 《建筑基桩检测技术规范》JGJ106-2003 《钢筋焊接及验收规程》（JGJ18-96） 《建筑地面工程施工质量验收规范》（GB50209-2002）<预制场地> 三、施工部署 1、施工中稳定滑坡的措施 1)、清顺滑体坡面,铲除陡坡,陡坎壁,填塞裂缝。如有可能，可根据设计需要，先在滑体范围内处，分别浆砌圈形截水沟减少地表水下渗。 2)、在抗滑桩施工范围,应大致整平地面,靠山一侧刷出宽度不小于2m的平台,另一侧如系弃碴或松散滑体,即应填平夯实,避免对桩产生侧压。 3)、桩孔开挖,应视下滑力的大小,滑体的土石结构、破坏程度及地下水等不同情况，采用全面同时开挖或跳跃式间隔开挖。 4)、根据地质条件,护壁可采用砼、钢筋砼、木质和喷护等方法；如地质条件许可，且开挖不深，能确保施工安全，可不支护，一俟挖至设计标高，符合桩基已置于较好的基岩上，井孔垂直且不小于设计
都匀市广惠片区新城（广惠国际一街组团） 基坑边坡工程 施工组织设计 编制： 审核： 审批：
施工单位： 监理单位： 建设单位： 二零一六年七月
目录 一、编制依据_____________________________________ 1 二、工程概况及主要工程量_____________________________ 1 三、工程地质、水文状况_______________________________ 3 四、施工组织目标_____________________________________ 4 1、工期目标______________________________________ 4 2、质量目标______________________________________ 4 3、安全目标______________________________________ 5 4、文明施工目标__________________________________ 5 五、人员设备安排_____________________________________ 5 1、现场管理人员表________________________________ 5 2、施工准备______________________________________ 5 3、劳动力计划____________________________________ 6 4、主要机械设备__________________________________ 6 六、施工方法及工艺（补锚索施工方法）_________________ 7 1.边坡支护形式 ____________________________________ 7
文件编号：RHD-QB-K1757 （管理制度范本系列） 编辑：XXXXXX 查核：XXXXXX 时间：XXXXXX 抗滑桩安全施工规范标 准版本
抗滑桩安全施工规范标准版本 操作指导：该管理制度文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时必须遵循的程序或步骤。，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。 本工程位于西充县太平镇璧山垭村内，对应新建广南高速公路里程为K170+820~K170+950段，处理长度130m。该段路基位于滑坡不良地质区，经路基以及桥台加载后出现了地基滑移现象，对我部施工的赵家沟大桥南充岸桥台造成了推移，形成隐患，实地勘察后发现地质条件为软土加孤石，边坡不能自稳，实际开挖高度将超过20m，属于典型的高边坡形式。经各方现场勘察后，对该段原有设计进行变更调整，增加抗滑桩，减少对不良地质的开挖扰动。为此特编制以下安全施工方案。
一、编制依据 （1）、国标《建筑边坡工程技术规范》（GB 50330-2002）； （2）、国标《爆破安全规程》（GB 6722-2003）； （3）、部标《公路工程施工安全技术规程》（JTJ 076-95）； （4）、部标《公路路基施工技术规范》（JTJ 033-95）； （5）、我单位施工类似项目的成功安全经验。 地质条件决定了桩孔开挖需要采用人工+爆破的开挖方法，为了保证山体的稳定，以及桩孔间的安全，桩身采用跳槽开挖的形式。即先开挖一批抗滑桩，待首批抗滑桩灌注到位后，且强度达到设计要求后，再开挖相临的抗滑桩。即便是同一批桩孔，也将
抗滑桩施工技术交底 66532
抗滑桩技术交底 1.施工方法及工艺 1.1总体方案 根据桩基地质情况，采用人工分段挖土，分段护壁的方法施工，以保证操作安全施工，即人工在井内挖土，电动水泵抽水，葫芦配卷扬机提升井内土石，井壁进行混凝土护壁。施工中，遇到极硬岩石，要进行爆破后掘进成孔。钢筋采取在加工场单根加工弯制好后，在桩内安装成型，主钢筋直径≥22mm采用滚轧直螺纹套筒连接。直升导管法灌注混凝——混凝土供应在拌合站采用JS900搅拌机集中拌合，输送车输送，固定式输送泵输送到位。 1.2施工工艺 施工工序： 平整场地放线定桩位及高程开挖第一节桩孔土石方支护壁模板放附加钢筋浇筑第一节护壁及锁口混凝土在护壁上二次投测标高及桩位十字轴线架设垂直运输架、安装电动葫芦（卷扬机）、吊桶、照明、活动盖板、水泵、通风机等设施开挖吊运第二节桩孔土石方并校核桩孔位置、垂直度、净宽先拆第一节支第二节护壁模板（放附加钢筋）浇第二节护壁混凝土重复第二节挖土石方、支模、浇注混凝土护壁工序，循环作业直至设计深度终孔检查验收 安装钢筋放混凝土导管浇筑桩身混凝土（随浇随振）桩身检查
工艺流程图 1.3施工技术要点和措施 （1）施工准备: 首先熟悉施工图纸,各项临时设施，如照明、动力、通风、安全设施要准备就绪。施工时，先清除设计桩位范围内场地的杂物、障碍物，平整施工场地和施工便道。开挖前对施工人员进行全面的安全技术交底；操作前对吊具进行安全可靠的检查和试验，确保施工安全。
（2）场地平整：根据施工图设计，结合现有原地面标高，用挖掘机将场地适当开挖平整，地面宽度以满足孔口作业需要为前提，为防止雨水冲刷，以求作业场地稳定，保证孔口锁口质量，从而最大限度地满足孔内安全施工。 （3）测量放线:依据设计图纸计算各桩位的坐标，并确定每个桩孔与相邻控制点的位置关系。经复核无误后在场区内实地放出，同时以桩中心为交点，在纵向和横向方向埋设好护桩，桩位经监理工程师复核并签字同意后方可进行下步施工。 （4）开挖第一节桩孔土方: 桩位测量放样后，跳槽开挖第一节，开挖桩孔要从上到下逐层进行，先挖中间部分的土方，然后扩及周边，按设计桩直径及护壁厚度控制开挖桩孔的截面尺寸。每节开挖深度按1.0m控制。采用短把的镐、锹等简易工具进行人工挖土，遇到比较硬的岩层时，可用风镐或爆破施工。开挖以2人为一个小组配合，地面派专人修通排水沟，及时排掉桩孔内抽出的水，从桩孔内挖出的废土或石碴由专人负责及时运出场外。 （5）支护壁模板和附加钢筋：护壁模板采用定型内模分节支设，每节高度1.0m，每节有四块组成，上小下大，模板之间用U形卡具、扣件连接固定，模板厚度不小于6mm的钢板加工制而成。每节模板的上下端用钢管或木块各设一道内侧支撑，防止内模因受涨力而变形。不设水平支撑，以方便操作。 （6）浇筑锁扣 为了保证抗滑桩孔开挖过程中孔口稳定，正式开挖前，在孔口部位浇注抗滑桩琐口。

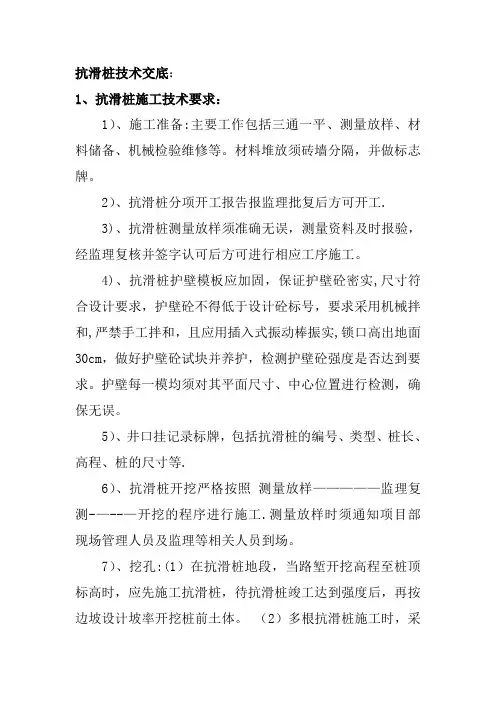

抗滑桩技术交底： 1、抗滑桩施工技术要求： 1）、施工准备：主要工作包括三通一平、测量放样、材料储备、机械检验维修等。材料堆放须砖墙分隔，并做标志牌. 2）、抗滑桩分项开工报告报监理批复后方可开工。 3）、抗滑桩测量放样须准确无误，测量资料及时报验，经监理复核并签字认可后方可进行相应工序施工。 4）、抗滑桩护壁模板应加固，保证护壁砼密实，尺寸符合设计要求，护壁砼不得低于设计砼标号，要求采用机械拌和，严禁手工拌和，且应用插入式振动棒振实，锁口高出地面30cm，做好护壁砼试块并养护，检测护壁砼强度是否达到要求。护壁每一模均须对其平面尺寸、中心位置进行检测，确保无误。 5）、井口挂记录标牌，包括抗滑桩的编号、类型、桩长、高程、桩的尺寸等。 6）、抗滑桩开挖严格按照测量放样-----监理复测-----开挖的程序进行施工。测量放样时须通知项目部现场管理人员及监理等相关人员到场。 7）、挖孔：(1)在抗滑桩地段，当路堑开挖高程至桩顶标高时，应先施工抗滑桩，待抗滑桩竣工达到强度后，再按边坡设计坡率开挖桩前土体。 (2)多根抗滑桩施工时，采用
