自测试题集
绪论
2．熔化焊固相焊钎焊的本质区别
参考答案：
熔化焊接头必局部熔化才能形成焊接接头；固相焊接头通常不熔化，即使熔化，对接头形成亦非必须，但焊接过程通常需要加压；钎焊接头不熔化，但填充材料熔化，焊接过程通常也不必加压。
第一章
1．电弧中的物质以_____次电离为主.
A.一
B.二
C.三本题正确答案：[ A ]
2．电弧三个不同的区域中，______区的长度最长而压降较小。
A.阴极
B.弧柱
C.阳极本题正确答案：[ B
3．电弧热量损失的三种途径中，以______损失为主。
A.传导
B.对流
C.（光）辐射本题正确答案：[ A ]
4.下坡焊时，焊缝的熔深会______。
A.变深
B.变浅
C.保持不变本题正确答案：[ B ]
5．下列熔滴过渡形式中，______不适于用来进行单面焊双面成形。
A.短路过渡
B.喷射过渡
C.脉冲喷射过渡本题正确答案：[ B ]
6．电弧是一种______现象。
A.气体导电
B.燃烧本题正确答案：[ A ]
8．电弧中气体粒子的电离以_______电离方式为主（次）。
A.热
B.场
C.光本题正确答案：[ A ]
9．当金属的表面附有氧化物时，其电子的逸出功会：_____
A.减小
B.不变
C.增加本题正确答案：[ A ]
10．热阴极与冷阴极相比，其阴极压降_____.
A.更大
B.更小
C.不变本题正确答案：[ A ]
11．电弧的热量损失主要以______损失为主。
A.传导
B.对流
C.辐射本题正确答案：[ A ]
12．焊接时，工件接焊机的正极，电极接负极，我们称之为______接法.
A.正
B.反
C.交流本题正确答案：[ A ]
13．金属中的杂质，特别是氧化物，会使金属的表面张力系数______。
A.升高
B.不变
C.减小本题正确答案：[ C ]
14．酸性焊条焊接时熔滴通常以______形式过渡。
A.大颗粒
B.小颗粒
C.短路本题正确答案：[ B ]
16．射流过渡属于______过渡形式。
A.自由
B.接触
C.渣壁本题正确答案：[ A ]
17．电弧中的电子由气体电离和阴极发射提供，而正离子由气体电离和阳极发射提供。
A. 正确
B. 错误本题正确答案：[ 错误]
18．单位时间，单位电流时熔化金属的质量称为熔化速度。
A. 正确
B. 错误本题正确答案：[ 错误]
19．熔滴的温度升高，会降低金属熔滴表面的张力系数。
A. 正确
B. 错误本题正确答案：[ 正确]
20．当金属的表面附有氧化物时，其电子的逸出功会减小.
A. 正确
B. 错误本题正确答案：[ 正确]
21．负离子是一种带电粒子，所以电弧中形成的负离子有助于提高电弧的稳定性。
A. 正确
B. 错误本题正确答案：[ 错误]
22．电子从金属表面逸出时要带走能量，对金属表面会产生冷却作用。
A. 正确
B. 错误本题正确答案：[ 正确]
23．电弧中的物质主要以一次电离为主，所以第一电离能高的物质都较难电离，使电弧难以引燃。
A. 正确
B. 错误本题正确答案：[ 正确]
24．电弧是一种导电现象，所以它的导电过程和规律与金属相同。
A. 正确
B. 错误本题正确答案：[ 错误]
25．短路过渡是自由过渡的一种形式。
A. 正确
B. 错误本题正确答案：[ 错误]
26．什么是热阴极（冷阴极），它们在电，热上有何特点？
多数焊接条件下的阴极是冷阴极，象大电流钨极氩弧焊时的钨极就可能是热阴极。热阴极的温度高（如钨极可高至3000℃以上），但阴极压降较低（甚至接近于零），而冷阴极的情形正好相反，温度不高，但阴极压降较高。
27．试分析熔滴过渡的主要形式及特点。
熔滴过渡的主要形式有自由过渡、接触过渡和渣壁过渡。自由过渡以滴状过渡和喷射过渡为主；接触过渡以短路过渡为主，而渣壁过渡主要出现在埋弧焊和焊条电弧焊中。
28．电弧各区域的导电特性、产热机理有何不同？
在弧柱区，弧柱中的电流主要由电子流构成，电场强度的大小将随弧柱的热损失情况而自行调整；在阴极区，电流大时，一般热发射型导电的比例大，阴极压降减小。在阳极区，有场致电离导电和热电离导电两种。
29．气体电离的种类有哪些？它们各有什么特点？
种类有热电离、场致电离和光电离。特点分别是热电离要受热的作用、场致电离要受电场的作用、光电离要受光辐射作用。
30．电子发射的种类有哪些？其中的热发射和场致发射与阴极材料有什么关系？
电子发射的种类有热发射、场致发射、光发射和粒子碰撞发射。热发射和场致发射受到阴极材料的沸点影响。
31．什么是最小电压原理？举例说明它在焊接中的应用。
当电弧长度为定值是，电场强度的大小即代表了电弧产热量的大小，因此，能量消耗最小时的电场强度最低，即在固定弧长上的电压降最小，这就是最小电压原理。焊接中电弧将自动确定一个截面，在这一截面下，消耗的能量最小。
电弧各部分的温度分布受电弧产热特性的影响而不同，在轴向，受电极材料沸点的限制，阴极区和阳极区的温度较低，弧柱区温度较高。在径向，弧柱轴线温度最高，沿径向由中心至周围温度逐渐降低。电弧焊时，电弧加热区的能量密度分布是不均匀的，弧柱轴线处能量密度最大，沿径向逐渐降低。33．在电弧中有哪几种主要作用力？说明各种力对熔池和熔滴过渡的影响。
电弧力主要有电磁收缩力、等离子流力、斑点力等。电磁收缩力可使熔池下凹，对熔池有搅拌作用，促进熔滴过渡；等离子流力对熔池有搅拌作用，促进熔滴过渡；斑点力总是阻碍熔滴过渡的。
34．影响电弧力的因素有哪些？简述各因素的作用。
影响电弧力的因素有焊接电流和电弧电压、焊丝直径、电极的极性、气体介质等。
35．熔滴上的作用力主要有哪些？它们各有什么特点？
熔滴上的作用力主要重力、表面张力、电弧力、熔滴爆破力、电弧的气体吹力。熔滴爆破力和弧的气体吹力是促进熔滴过渡的；平焊时，重力促进熔滴过渡，而表面张力阻碍熔滴过渡。
36．为什么说熔池的形状不仅决定了焊缝的形状，而且对焊缝质量有重要的影响？
由于熔池中各部分与电弧热源中心距离及熔池周围散热条件不同等原因，使熔池各区域的温度分布不均匀，决定了熔池的凝固有先后之分。焊缝结晶总是从熔池边缘处母材的原始晶粒开始，沿着熔池散热的相反方向进行，直至熔池中心从不同方向结晶而来的晶粒相遇为止。
37．如何表示焊缝的形状？焊缝成型系数和余高系数的大小与焊缝成形有什么关系？
焊缝的形状可用焊缝有效厚度S、焊缝宽度c和高h个参数来描述。焊缝成型系数越小，表示焊缝深而窄；余高系数越大，表示焊趾处应力集中越明显。
38．试分析常见焊缝成形缺陷的产生原因及防止措施。
产生焊缝尺寸不符合要求的主要原因有：坡口角度不当、装配间隙不均匀、焊接参数选择不合适及操作人员技术不熟悉等；咬边产生的原因有：电流过大或操作不当等；未焊透和未熔合产生的原因有：焊接参数选择不合适、坡口形式及装配间隙等；焊瘤、焊穿及塌陷的原因有电流过大等。
39．电弧上各区的电流密度，能量密度和温度分布之间有何关系？为什么？
温度分布与能量密度的分布有关，而能量密度的分布又与电流密度有关。电弧上各区形成一个“串联”电路，但由于直径的关系（弧柱直径大，两极区直径相对小些），所以电流密度的分布是两极大、弧柱小，能量密度分布与此类似。但温度分布却是两极低、弧柱高。这是因为弧柱是气体状态，温度的升高不受限制，而两极区由于与固体状态的金属相连，其温度的升高受到两极材料熔点的限制（只有全部熔化、汽化之后，温度才可能进一步升高）。
40．什么是焊丝的熔化特性？试分析影响焊丝熔化特性的主要因素。
焊丝的熔化特性是指焊丝的熔化速度和焊接电流之间的关系。主要与焊丝材料及直径有关。
第二章
1．焊剂431是______焊剂。
A.高锰低硅
B.高锰高硅
C.低锰高硅本题正确答案：[ B ]
2．焊条电弧焊多层多道焊时，对于质量要求较高的焊缝，每层厚度应不大于______mm为好。
A.4
B.5
C.7
D.8
E.9
F.10 本题正确答案：[ A ]
3．酸性焊条焊接时熔滴通常以______形式过渡。
A.大颗粒
B.小颗粒
C.短路本题正确答案：[ B ]
4．碱性焊条焊接时熔滴通常以______形式过渡。
A.大颗粒
B.小颗粒
C.短路
D.大颗粒+短路本题正确答案：[ D ]
5．焊剂的氧化性强弱通常用其中______含量的多少来衡量。
A.Mn2O3,Fe2O3
B.CaO,MgO
C.SiO2,CaF2 本题正确答案：[ A ]
6．埋弧焊时，如果焊缝出现气孔，则最可能是______气孔。
A.氮
B.氢
C.一氧化碳本题正确答案：[ B ]
7．最可能是埋弧焊时的焊接电压范围的是______ V。
A.24-27
B.38-45
C.68-73 本题正确答案：[ B ]
8．电流不变时，若焊丝直径增加，则焊缝的熔深会______。
A.增加
B.不变
C.减小本题正确答案：[ C ]
9．其它条件不变时，若焊丝的干伸长度增加，则焊缝的成形会变得______。
A.深而平
B.浅而凸
C.深而凸本题正确答案：[ B ]
10．埋弧焊接筒体环缝时，如果需要清根，则应先焊____缝，在筒体____部清根。
A.外，内
B.内，外
C.内，内本题正确答案：[ B ]
11．用细焊丝埋弧焊时，适合于用______式导电嘴。
A.滚动
B.夹瓦
C.管本题正确答案：[ C ]
12．埋弧焊常用HJ431，这时应优先选用______。
A.直流正接
B.交流
C.直流反接本题正确答案：[ B ]
13．工件倾斜成下坡焊时，焊缝的熔深会______。
A.变深
B.变浅
C.不变本题正确答案：[ B ]
14．焊剂的氧化性越强，能过渡的合金元素量______ 。
A.无关
B.越多
C.越少本题正确答案：[ C ]
15．筒体内环缝焊接时，最好在背面垫上焊剂垫焊接。
A. 正确
B. 错误本题正确答案：[ 正确]
16．烧结焊剂适合于合金钢的焊接，但它比熔炼焊剂更容易吸潮。
A. 正确
B. 错误本题正确答案：[ 正确]
17．埋弧焊接电流大，熔池存在时间长，所以冶金反应充分，不易产生缺陷。
A. 正确
B. 错误本题正确答案：[ 正确]
18．装配间隙越大，熔深也越大，所以底层若间隙过大，就容易焊穿。
A. 正确
B. 错误本题正确答案：[ 正确]
19．为提高焊接效率，采用较大的熔深，同时有利于防止出现气孔和裂纹等缺陷。
A. 正确
B. 错误本题正确答案：[ 错误]
20．埋弧焊用熔炼焊剂时，焊缝的含碳量只会烧损不会增加，减少的量由合金元素来补充.
A. 正确
B. 错误本题正确答案：[ 正确]
21．焊条电弧焊的引弧、运条及收尾（熄弧）各有哪些方法？
参考答案：
引弧有直击引弧法和划檫引弧法；运条有直线运条、直线往返运条、锯齿形运条、月牙形运条、三角形运条、圆圈形运条等；收尾有反复收尾法、划圈收尾法和转移收尾法。
22．什么是焊条电弧焊？焊条电弧焊有哪些特点？
参考答案：
焊条电弧焊是用手工操纵焊条进行焊接的电弧焊方法。特点是操作灵活、待焊接头装配要求低、可焊金属材料广、焊接生产率低、焊缝质量依赖性强。
23．对焊条电弧焊的设备有哪些要求？
参考答案：
①弧焊电源必须有下降的外特性；②电源的空载电压应保证易于引弧且安全；③弧焊电源必须有良好的调节特性和动态特性。
24．焊接接头的基本形式有哪些？
焊接接头的基本形式有对接接头、搭接接头、角接接头和T形接头。
焊条电弧焊的工艺参数参数有焊条直径、焊接电流、电弧电压、焊接速度、电源种类和极性、焊接层数等。一般的通过钢板厚道、接头形式、焊缝位置、焊接材料来选择。
26．什么是焊缝符号？它主要由哪些部分组成？
焊缝符号是为了在焊接结构设计的图纸中标注出焊缝形式、焊缝和坡口的尺寸及其他焊接要求而定的。它主要由基本符号、辅助符号、补充符号、焊缝尺寸符号和引出线等组成。
第三章
1．其它条件不变时，若焊丝的干伸长度增加，则焊缝的成形会变得______。
A.深而平
B.浅而凸
C.深而凸本题正确答案：[ B ]
2．角焊缝埋弧焊时，若想获得较好的焊缝成形的同时还获得较大的焊角高度，则应用______焊。
A.斜角焊
B.横角焊
C.船形焊本题正确答案：[ C ]
3．埋弧焊时，未熔化的焊剂经回收后，一般应______。
A.不能再使用
B.可直接使用
C.烘干后按比例与新焊剂混合使用本题正确答案：[ C ] 4．埋弧焊所用的药芯焊丝其焊药通常多为______的，主要目的是为了提高焊接效率。
A.酸性熔渣型
B.碱性熔渣型
C.金属粉芯型本题正确答案：[ C ]
5．埋弧焊常用HJ431，这时应优先选用______。
A.直流正接
B.交流
C.直流反接本题正确答案：[ B ]
6．用细焊丝埋弧焊时，适合于用______式导电嘴。
A.滚动
B.夹瓦
C.管本题正确答案：[c ]
7．对于一定的工件，熔池的形状主要由电弧对熔池的______作用确定。
A.热
B.力
C.电本题正确答案：[ B ]
8．工件倾斜成下坡焊时，焊缝的熔深会______。
A.变深
B.变浅
C.不变本题正确答案：[ B ]
9．电流不变时，若焊丝直径增加，则焊缝的熔深会______。
A.增加
B.不变
C.减小本题正确答案：[ c]
10．最可能是埋弧焊时的焊接电压范围的是______V。
A.24
B. 27
C. 38
D. 45
E. 68
F. 73 本题正确答案：[ B ]
11．焊剂431是______焊剂。
A.高锰低硅
B.高锰高硅
C.低锰高硅本题正确答案：[ B ]
12．埋弧焊时，如果焊缝出现气孔，则最可能是______气孔。
A.氮
B.氢
C.一氧化碳本题正确答案：[ B ]
13．焊剂的氧化性越强，能过渡的合金元素量______。
A.无关
B.越多
C.越少本题正确答案：[ C ]
14．焊剂的氧化性强弱通常用其中______含量的多少来衡量。
A.Mn2O3,Fe2O3
B.CaO,MgO
C.SiO2,CaF2 本题正确答案：[ A ]
15．焊缝的成形系数是指______。
A.宽度/余高
B.有效厚度/余高
C.宽度/有效厚度本题正确答案：[ C ]
16．埋弧焊接筒体环缝时，如果需要清根，则应先焊______缝，在筒体______部清根。
A.外，内
B.内，外
C.内，内本题正确答案：[ B ]
17．装配间隙越大，熔深也越大，所以底层若间隙过大，就容易焊穿。
A. 正确
B. 错误本题正确答案：[ 正确]
18．埋弧焊接电流大，熔池存在时间长，所以冶金反应充分，不易产生缺陷。
A. 正确
B. 错误本题正确答案：[ 正确]
19．筒体内环缝焊接时，最好在背面垫上焊剂垫焊接。
A. 正确
B. 错误本题正确答案：[ 正确]
20．烧结焊剂适合于合金钢的焊接，但它比熔炼焊剂更容易吸潮。
A. 正确
B. 错误本题正确答案：[ 正确]
21．与采用牌号的旧国标相比，新国标用型号表示焊剂。由于相配的焊丝不同，有可能出现同一种焊剂有不同表示型号的情况。
A. 正确
B. 错误本题正确答案：[ 正确]
22．熔炼焊剂合金含量低、能耗高，对资源的浪费严重，所以焊剂的发展方向是用非熔炼焊剂（如烧结焊剂）取代熔炼焊剂。
A. 正确
B. 错误本题正确答案：[ 正确]
23．为提高焊接效率，采用较大的熔深，同时有利于防止出现气孔和裂纹等缺陷。
A. 正确
B. 错误本题正确答案：[ 错误]
24．埋弧焊用熔炼焊剂时，焊缝的含碳量只会烧损不会增加，减少的量由合金元素来补充。
A. 正确
B. 错误本题正确答案：[ 正确]
25．为什么埋弧焊时允许使用比焊条电弧焊大得多的焊接电流和电流密度？
参考答案：
因为埋弧焊使用焊丝，不存在药皮成分受热分解的限制，而且电弧埋在焊剂内，所以可使用比焊条电弧焊大得多的焊接电流和电流密度。
26．带极埋弧焊有何特点？适用于什么场合？
带极埋弧焊使用的焊接电流大、熔敷金属量大且效率高、易控制焊道变形；很适合于多层焊时表层焊缝的焊接，尤其适合于埋弧堆焊。
27．双面和单面埋弧焊各有哪些主要方法？
双面埋弧焊主要有不留间隙双面焊、预留间隙双面焊、开坡口双面焊、焊条电弧焊封底双面焊；单面埋弧焊主要有在铜衬垫上焊接、在焊剂垫上焊接、在永久垫板或锁底上焊接。
28．试比较双面对接埋弧焊和单面焊双面成型埋弧焊的优缺点。
双面对接埋弧焊适宜于中厚板焊接，对焊件的装配要求不，焊件需要翻转，一般都能获得满意的接头；单面焊双面成型埋弧焊需要加衬垫，对焊件的装配要求高，但焊件不需要翻转。
29．埋弧焊时焊前应做些什么准备工作？其目的是什么？
埋弧焊时焊前应做的准备工作有：坡口的选择与加工、焊件的清理与装配、焊丝表面清理与焊剂烘干、焊机的检查与调试；目的是保证焊接质量。
30．低碳钢埋弧焊时焊剂与焊丝如何配合？为什么？
主要是采用HJ430和HJ431并配用H08A型焊丝。以达到控制硅、锰含量的目的。
31．埋弧焊时为什么容易产生氢气孔？如何防止？
氢气孔主要来源于焊丝、焊剂等的水分；防止之一是去除焊丝和焊件表面的水分、铁锈、油和其他杂物，并要求焊剂要烘干；二是通过冶金手段去除已混入熔池中的氢。
32．与焊条电弧焊相比，埋弧焊的冶金过程有哪些特点？
埋弧焊的冶金特点有：空气不易侵入焊接区、冶金反应充分、焊缝金属的合金成分易于控制、焊缝金属纯度较高且成分均匀。
33．当弧长发生变化时，电弧自身调节系统如何进行调节？：
当弧长缩短时，交点在C曲线的右侧因而焊丝的熔化速度大于焊丝的送进速度，使弧长逐渐增加，直到电弧稳定燃烧。反之过程也类似。
34．埋弧焊有哪些特点？有哪些局限性？埋弧焊的优点是焊接生产率高、焊缝质量好、焊接成本较低、劳动条件好；局限是难以在空间位置施焊、对焊件装配质量要求高、不适合焊接薄板和短焊缝。35．埋弧焊时，为什么焊前要在起焊处装上引弧板，在终焊处装上引出板（&熄弧板）？
焊接时，在起弧处和收弧处通常会有焊接缺陷。如果直接在工件上引弧和收弧，缺陷就会留在工件
上，影响焊缝质量。埋弧焊平板拼接时，在起弧处和收弧处分别预先装上引弧板和引出板（也叫熄弧板），在引弧板上引弧，待走到工件上时焊接过程已正常，再在引出板上熄弧，就能把焊接缺陷排除在工件以外，确实保证整个焊缝的质量。另外，对于一些对焊接技术、管理要求高的场合，比如压力容器的焊接，焊后切割下来的引出板还可以作为工艺纪律检查试板予以保存，作为焊工是否严格执行既定工艺的见证。36．窄间隙埋弧焊有何优越性？
窄间隙埋弧焊主要适用于厚板，不需要开坡口，焊接时热输入小，节省焊接材料和电能，并且易实现自动控制。
37．电弧自身调节系统为什么需要配用平或缓降外特性的电源？
一是因为平或缓降外特性的电源在弧长发生波动时引起的焊接电流变化大，导致焊丝熔化速度变化快，因而可提高电弧自身调节系统的调节速度；二是平或缓降外特性的电源在电网电压波动时，引起的弧长变化小，所以可减小网路电压波动对焊接参数的影响。
第四章
1．细焊丝CO2焊时，焊丝的干伸长度取______倍的焊丝直径，较为合适。
A.5
B.10
C.15 本题正确答案：[ B ]
2．焊接回路电感增加，会使短路电流上升速度______。
A.增加
B.不变
C.减小本题正确答案：[ C ]
3．CO2焊不适合于焊接______。
A.碳素钢
B.合金钢
C.不锈钢本题正确答案：[ C ]
4．CO2焊接时，应用______。
A.交流
B.直流反接
C.直流正接本题正确答案：[ B ]
5．CO2气瓶的正确涂色应该是______ 。
A.黑
B.铝白
C.黄本题正确答案：[ B ]
6．CO2立焊时，如果想获得较大的熔深和较厚的焊肉，应用立向______焊。
A.上
B.下
C.两端本题正确答案：[ B ]
7．直径为0.8mm的焊丝适于用______丝式送丝较为可靠。
A.推
B.拉本题正确答案：[ B ]
8．CO2焊时，常用焊丝中的______合金元素来联合脱除CO2电弧气氛的氧化性。
A. Al和Ti
B. Mo和V
C. Mn和Si 本题正确答案：[ C ]
9．细丝CO2焊接时，能获得最佳短路过渡过程的焊接电压约在______V左右。
A.20
B.30
C.40 本题正确答案：[ A ]
10．CO2瓶中气体压力降至______MPa时，应停止用来焊接。
A.5
B.3
C.1（&0.98）本题正确答案：[ C ]
11．CO2焊电弧工作在静特性的______段，常配用平（或缓降）外特性的电源，用等速送丝系统。
A.下降
B.水平
C.上升本题正确答案：[ C ]
12．CO2焊所用的送丝方式中，______丝式不适于远距离送丝。
A.推丝式
B.拉丝式
C.推拉式本题正确答案：[ A ]
13．焊接对CO2纯度（合格品）的要求是：CO2>______％（体积比）。
A.99.5
B.99.7
C.99.9 本题正确答案：[ A ]
14．CO2 +O2焊的好处主要是焊接效率高，主要用于焊接有色金属。
A. 正确
B. 错误本题正确答案：[ 错误]
15．二氧化碳气体保护焊由于CO2的氧化性，提高了抗锈能力。
A. 正确
B. 错误本题正确答案：[ 正确]
16．CO2焊不锈钢时，由于会引起焊缝增碳，所以效果不好。
A. 正确
B. 错误本题正确答案：[ 正确]
17．药芯焊丝CO2焊比实芯焊丝CO2焊的熔敷效率低，但焊接的综合成本比实芯焊丝焊接要低些。A. 正确 B. 错误本题正确答案：[ 错误]
18．GMAW用药芯焊丝焊接，如被焊金属相同，采用不同的保护气体时，其药芯焊丝原则上可以相互代用，即变更保护气体时可以不变换焊丝，而是使用同一种焊丝。
A. 正确
B. 错误本题正确答案：[ 错误]
19．通常，酸性渣系的药芯焊丝也能获得较低的焊缝含氢量，可以达到低氢型焊条的水平。
A. 正确
B. 错误本题正确答案：[ 正确]
20．CO2焊机气路系统中的预热器可以去除CO2中含有的水分
A. 正确
B. 错误本题正确答案：[ 错误]
21．CO2焊主要用来焊接什么金属材料？
CO2焊主要用来焊接低碳钢及低合金钢等有色金属。
22．短路过渡CO2焊对焊接电源有什么要求？
需要平特性电源，因为这类电源电弧燃烧稳定、焊接参数调节方便、可避免焊丝回烧；同时要求电源的动特性有：合适的短路电流增长速度、适当的短路电流峰值、电弧电压恢复速度三方面要求高。23．怎样为左焊法，右焊法？它们各有何特点？
参考答案：
CO2焊时应用哪一种焊法?焊接时，焊条（丝）的指向与焊接（速度）方向一致的，为左焊法，反之则为右焊法(如焊条电弧焊时常用的操作手法)。左焊法铁水被吹至电弧之前，熔深浅、熔宽大、余高小，同时对焊缝有一定的预热作用，焊缝外观较平整；右焊法铁水被吹到电弧后面，相比起来，熔深深、熔宽窄、余高高，焊缝外观较“凸”。从观察的方便性、保护效果和焊缝外观成形各方面综合考虑，CO2焊时用左焊法会更好些。
24．有哪些办法可以去处CO2中的水份以保证焊接时气体的纯度？
①洗瓶后要用热空气吹干。②倒瓶除水：使用前将钢瓶倒立静置1～2小时，然后打开阀门放水2～3次，每次间隔30分钟；放水结束后，把气瓶防正。③正置放气：放水处理后，将气瓶正置2小时，打开阀门放气2～3分钟。④可在气路中使用干燥器。⑤当压力（表压）降至约1MPa(&0.98 MPa,约10个大气压)时停止使用。
25．什么是CO2焊？CO2焊有哪些特点？
CO2气体保护焊是利用CO2作为保护气体的熔化极电弧焊方法。它焊接生产率高、成本低、焊接变形小、焊接质量高、适用范围广、操作简单，但飞溅率大、焊缝表面成型差、抗风能力差、很难用交流电源进行焊接，焊接设备比较复杂、不能焊接容易氧化的有色金属。
26．CO2点焊有什么特点？：
不需要特殊的加压装置，焊接设备简单，电源功率小；对焊件表面质量要求不高；对上下板之间的装配精度要求不严格；不受焊点距离和板厚的限制，适用性强；焊接质量好，焊点强度比电阻点焊高。 27．半自动CO2焊的几种各有什么特点？
送丝方式有推丝式、拉丝式和推拉式三种。其中：推丝式主要用于直径0.8~2.0mm的焊丝，应用广，结构简单，方便操作；拉丝式主要用于直径小于或等于0.8mm的细焊丝，焊枪较重，比较长；推拉式结构复杂，调整困难，较重，应用不多。
28．CO2焊电弧气氛为什么具有强烈的氧化性？常用哪些脱氧方法？
参考答案：
因为CO2及其高温分解出的氧，都具有很强的氧化性。常用脱氧方法是在焊丝中加入铝、钛、硅、锰等元素来脱氧，最好的方法是硅、锰联合脱氧。
29．CO2焊可能产生什么气孔？如何防止？
参考答案：
可能产生CO气孔、氮气孔和氢气孔；一般焊前对CO2气体进行干燥处理，清除焊丝和焊件表面的杂质，保护层不要受到破坏，焊丝中的脱氧剂足够，都可以防止这些气孔产生。
30．CO2焊减少飞溅的措施有哪些？
参考答案：
正确选择焊接参数、细滴过渡时在CO2中加入氩气、短路过渡时限制金属液桥爆断能量、采用低飞溅率焊丝。
31．CO2焊焊接电流和选择不当时有何影响？
参考答案：
焊接电流和焊接电压选择不当时参数不稳定，焊缝乘成形差；焊接电流决定了焊缝厚度和送丝速度，当焊接电流过大时，焊丝会整段飞落；当焊接电压过大时，难以实现短路过渡，甚至形成“烧嘴”现象。32．药芯焊丝CO2焊有什么特点？
参考答案：
药芯焊丝CO2焊特点是焊接生产率高、飞溅少、成形美观、焊接适应性强、抗气孔能力强；但是焊丝制造比较复杂、成本高、焊丝外表容易锈蚀、送丝困难、对送丝机要求高。
第五章
1．按GB∕T4842-1995《纯氩》的要求，焊接用氩气的纯度应≥______％（V∕V）。
A.99.5
B.99.7
C.99.99 本题正确答案：[ C ]
2．焊丝直径增大，会使出现喷射过渡的临界电流______。
A.增大
B.减小
C.不变本题正确答案：[ A ]
3．混合气Ar+CO2+O2（80：15：5）常用来焊接______.
A.碳钢和低合金钢
B.不锈钢
C.铝合金本题正确答案：[ A ]
4．焊丝的干伸长度增加，使喷射过渡的临界电流______。
A.增加
B.减小
C.不变本题正确答案：[ B ]
5．熔化极氩弧焊的电流、极性的形式是______ 。
A.直流正接
B.直流反接
C.交流本题正确答案：[ B ]
6．电流相同时，为获得相同的保护效果，熔化极氩弧焊所用的气体流量与钨极氩弧焊相比______。
A.更大
B.更小
C.相等本题正确答案：[ A ]
7．脉冲焊接要计算对焊缝的热输入时，应用______进行计算。
A.基值电流
B.峰值电流
C.平均电流本题正确答案：[ C ]
8．使用Ar+CO2进行MAG焊时，为了确保获得喷射过渡，CO2的含量应＜______%。
A.10
B.30
C.50 本题正确答案：[ B ]
9．下列的熔滴过渡形式，通常容易获得较大熔深的是______。
A.颗粒
B.短路
C.喷射本题正确答案：[ C ]
10．熔化极氩弧焊在氩气中加入少许氧化性气体能够抑制电弧的飘摆。
A. 正确
B. 错误本题正确答案：[ 正确]
11．由于气体成分和配比可以灵活调节，适应范围广，所以，MAG焊比MIG更有发展前途。
A. 正确
B. 错误本题正确答案：[ 正确]
12．MAG焊通常可用粗氩，而不必用精氩。
A. 正确
B. 错误本题正确答案：[ 正确]
13．试述窄间隙熔化极惰性气体保护焊的焊接工艺特点。
参考答案：
细间隙焊时一般采用的是直流反极性，熔深大，能够保证焊透，裂纹倾向小；粗丝窄间隙焊一般采用直流正极性，熔滴细小且过渡平稳，飞溅小，焊缝成形系数大，裂纹倾向小。若采用反极性，熔深大，焊缝成形系数小，容易产生裂纹。
14．熔化极惰性气体保护焊有哪些特点？
参考答案：
特点是焊接质量好、焊接生产率高、适用范围广。
15．MIG焊和MAG焊有何不同？
参考答案：
MIG焊是用惰性气体保护的，几乎能焊接所有金属材料；而MAG焊是用活性混合气体保护的，一般仅用于低碳钢和低合金钢的焊接。
16．熔化极惰性气体保护焊设备由哪几部分组成？
参考答案：
由焊接电源、送丝机构、焊枪、控制系统和供气、供水系统组成。
17．试述NBA1-500型半自动熔化极氩弧焊机的组成部分。
参考答案：
NBA1-500型半自动熔化极氩弧焊机由ZPG2-500型弧焊整流器、SS-2型半自动送丝机构、Q-1型手枪式焊枪及YK-2型遥控盒等部分组成。
18．亚射流过渡的特点有哪些？
参考答案：
短路时间很短，短路电流对熔池的冲击力很小，过程稳定，焊缝成形美观；可采用等速送丝配以恒流外特性电源进行焊接；可获得比较均匀的焊缝熔宽和熔深；可提高气体保护效果，降低焊缝产生气孔和裂纹的倾向。
19．熔化极气体保护焊在选择保护气体时，应考虑哪些因素？
参考答案：
应考虑被焊金属材料，需要的熔滴过渡形式及要达到的保护效果等去选择。
20．试述采用混合气体焊接比采用单一气体焊接有哪些优点？
参考答案：
混合气体焊接一般成本较低、可获得不同的熔滴过渡形式、改善焊缝的成形、提高生产效率。21．熔化极惰性气体保护焊主要的工艺参数应如何选择？
参考答案：
主要的工艺参数有焊丝直径、焊接电流、电弧电压、焊接速度、保护气流量、焊丝伸出长度、喷嘴直径等。选择时应根据具体的母材、焊接位置、要求的效率接头形式等因素来定。
22．脉冲熔化极惰性气体保护焊有何特点？
参考答案：
具有很宽的焊接参数调节范围；可以精确控制电弧的能量；适合焊接薄板和全位置焊。
23．什么是电弧自身调节系统？说明电弧自身调节系统静特性曲线的意义。
参考答案：
电弧自身调节系统是利用电弧焊时焊丝的熔化速度与焊接电流和电弧电压之间固有的关系而自动实现焊丝的熔化速度等于焊丝的送进速度。当弧长波动和网路电压波动时电弧将会通过自身调节系统使电弧燃烧稳定。
第六章
1．手工脉冲TIG焊适用的电流脉冲频率为______Hz。
A.1
B.5
C.6
D.9
E.10 本题正确答案：[ A ]
2．钨极氩弧焊时，若根据电流选定钨极直径为3.0mm，你应选用下列直径______mm的焊丝。
A.1.5
B.3.2
C.5.0 本题正确答案：[ B ]
3．钨极氩弧焊焊接不锈钢时，应用______接法。
A.直流正接
B.直流反接
C.交流本题正确答案：[ A ]
4．钨极氩弧焊焊接铝合金时，应用______接法
A.直流正接
B.直流反接
C.交流本题正确答案：[ C ]
5．氩弧焊机的高频振荡常用于______。
A.稳弧
B.引弧
C.焊接本题正确答案：[ B ]
6．钨极氩弧焊用______接法没有“阴极雾化”作用。
A.正接
B.反接
C.交流本题正确答案：[ A ]
7．钨极氩弧焊接不锈钢，焊缝表面颜色为______色时，保护效果较好。
A.金黄
B.蓝
C.灰黑本题正确答案：[ A ]
8．从焊接的角度看，氩气的惰性是指______。
A.不与金属有化学反应
B.不溶于金属
C.既不反应也不溶解本题正确答案：[ C ]
9．脉冲钨极氩弧焊的脉冲参数中，所谓“占空比”指的是______。
A.峰值电流∕基值电流
B.峰值电流∕基值时间
C.峰值时间∕周期本题正确答案：[ C ]
10．Ar气瓶的正确涂色应是______色。
A.灰
B.白
C.铝白本题正确答案：[ A ]
11．TIG焊钛合金时，以下______颜色的焊缝，其气体保护效果最好。
A.橙黄色
B.蓝紫色
C.青灰色本题正确答案：[ A ]
12．钨极氩弧焊时，采用______接法钨极烧损最小。
A.直流正
B.交流
C.直流反本题正确答案：[ A ]
13．气体保护焊接为获得最佳保护效果，在气流量增加时喷嘴孔径应相应减小。
A. 正确
B. 错误本题正确答案：[ 错误]
14．钨极氩弧焊主要用于打底焊、有色金属以及厚大焊件的焊接。
A. 正确
B. 错误本题正确答案：[ 错误]
15．与其它焊接方法一样，钨极氩弧焊也可以直接在焊件的坡口面内接触引弧。
A. 正确
B. 错误本题正确答案：[ 错误]
16．钨极氩弧焊由于没有冶金反应，所以焊前清理要求严格。
A. 正确
B. 错误本题正确答案：[ 正确]
17．钨极氩弧的弧长对电弧电压的影响较小，所以焊接时可以用较长的电弧。
A. 正确
B. 错误本题正确答案：[ 错误]
18．氩气较难电离，但氩弧引燃后，较低的电弧电压即可维持电弧稳定燃烧。
A. 正确
B. 错误本题正确答案：[ 正确]
19．除了纯钨、钍钨和铈钨这“老三件”外，钨极氩弧焊所用的电极，你还知道有哪些，它们都有些什么特点？
参考答案：
钨极氩弧焊所用的电极，随着技术的发展，纯钨、钍钨和铈钨这“老三件”已不能很好地满足生产的需要。因此在近年发展了一些新的钨极，计有钇钨、镧钨、锆钨等。镧钨----焊接性能优良，耐用电流高而烧损率低；导电性能接近于2％钍钨（无论交直流，对习惯了钍钨的焊工，无需改变任何焊接操作程序就能方便地使用这种钨极，以免受放射性危害）。锆钨----在交流条件下，焊接性能良好，尤其在高负载电流时，电极端部能保持圆球状而减少渗钨现象，并有良好的抗腐蚀性。（抗氧化性强，可用于空气等离子弧切割）钇钨----焊接时弧束细长，压缩程度大，在中、大电流时其熔深最大。目前主要用于军事工业和航空航天工业。另外，我国正在发展复合电极----在钨基中添加两种（以上）稀土氧化物，全面提高电极的综合性能。目前虽未见定型产品，但已列入国家新产品开发计划，在将来的应用中值得关注。 20．请叙述打磨钨极时的安全措施?
参考答案：
磨削钨极应采用密封式或抽风式砂轮机（有专用的钨极磨尖机），焊工应带口罩；磨削完毕，应用肥皂洗净手脸，最好下班后淋浴。钍钨极和铈钨极应放在铝盒内保存。
21．TIG焊的焊接工艺参数有哪些？
参考答案：
有焊接电流、电弧电压、焊接速度、填丝速度与焊丝直径、保护气体流量和喷嘴直径、电极直径和端部形状。
22．钨极氩弧焊电极的端部形状有哪几种形式，各适用于什么场合？
参考答案：
通常有尖锥状和半圆球状两种。前者通常多于直流正接焊接，后者用于交流焊接。尖锥状的锥角又可以分为锐角锥角（用于小直径钨极、小电流焊接）和钝角锥角（用于大直径钨极、大电流焊接）。有时会在锥角尖端磨出一个小平台，以防尖端烧损。
23．解释下列名词：TIG焊；阴极破碎作用；直流正极性；直流反极性。
参考答案：
TIG焊是在惰性气体的保护下，利用钨极与焊件间产生的电弧热熔化母材和填充焊丝（或不填丝），形成焊缝的焊接方法。当阴极斑点受到弧柱中来的正离子流的强烈撞击时，温度很高，氧化膜很快被汽化破碎，显露出纯洁的焊件金属表面，电子发射条件也由此变差。这时阴极斑点就会自动转移到附近有氧化膜存在的地方，如此下去，就会把焊件焊接区表面的氧化膜清除掉，这种现象称为阴极破碎现象。直流正极性是焊件接电源正极，钨极接电源负极。直流反极性是焊件接电源负极，钨极接电源正极。24．简述TIG焊的原理及特点。
参考答案：
TIG焊是在惰性气体的保护下，利用钨极与焊件间产生的电弧热熔化母材和填充焊丝（或不填丝），形成焊缝的焊接方法。特点是可焊金属多、适应能力强、焊接生产率低、生产成本较高。
25．TIG焊按电流种类和极性可分为哪几种？试述每种方法的优缺点。
参考答案：
分为交流、直流正接和直流反接。交流因其“阴极破碎”作用明显，主要用于铝、镁及其合金的焊接；直流正接时阴极电子发射对钨极有冷却作用，比较常用；直流反接时钨极烧损比较严重，很少使用。
26．交流TIG焊焊接铝、镁及其合金时，为什么会产生直流分量？有什么危害性？如何消除它？
由于交流电弧每秒要100次过零点，加上交流电弧在正、负半周里导电情况的差别，所以出现了产生直流分量的问题，这样对电弧的稳定性产生了影响；一般消除直流分量的方法有：在焊接回路中串联直流电源、在焊接回路中接入电阻和二极管、在焊接回路中串联电容。
27．为什么TIG焊要采用陡降外特性的电源？
TIG焊采用陡降外特性的电源是为了保证弧长变化时焊接电流的波动较小。
28．为什么TIG焊焊接时要提前供气和滞后停气？
目的是为了保护钨极和引弧、熄弧处的焊缝
熔焊方法及设备 绪论 1、焊接定义及焊接方法分类 焊接：焊接是通过加热或加压，或两者并用，并且用或不用填充材料，使工件达到结合的一种加工方法。 焊接方法分为熔焊、钎焊、和压焊三大类 熔焊：熔焊是在不施加压力的情况下，将待焊处的母材加热溶化以形成焊缝的焊接方法。焊接时母材熔化而不施加压力是其基本特征。 压焊：压焊是焊接过程中必须对焊件施加压力（加热或不加热）才能完成焊接的方法。焊接施加压力是其基本特征。 钎焊：钎焊是焊接事采用比母材熔点低的钎料，将焊件和钎料加热到高于钎料熔点但是低于母材熔点的温度，利用液态钎料润湿母材，填充接头间隙，并与母材相互扩散而实现连接的方法。其特征是焊接时母材不发生溶化，仅钎料发生溶化。 熔焊方法的物理本质：在不施加外力的情况下，利用外加热源使木材被连接处发生熔化，使液相与液相之间、液相与固相之间的原子或分子紧密地接触和充分扩散，使原子间距达 到r A，并通过冷却凝固将这种冶金结合保持下来的焊接方法。 熔焊方法的特点：焊接时木材局部在不承受外加压力的情况下被加热熔化；焊接时须采取更为有效的隔离空气的措施；两种被焊材料之间必须具有必要的冶金相容性；焊接时焊接接头经历了更为复杂的冶金过程。 第一章焊接电弧 1、焊接电弧 焊接电弧是由焊接电源供给能量，在具体一定电压的两极之间或电极与母材之间气体介质中产生的一种强烈而持久的放电现象，从其物理本质来看，它是一种在具有一定电压的两电极之间的气体介质中所产生的电流最大、电压最低、温度最高、发光最强的自持放电现象。 激励：激励是当中性气体分子或原子收到外加能量的作用不足以使电子完全脱离气体分子或原子时，而使电子从较低的能量级转移到较高的能级的现象。 2、焊接电弧中气体电离的种类 热电离——气体粒子受热的作用而产生的电离称为热电离。其实质是气体粒子由于受热而产生高速运动和相互之间激烈碰撞而产生的一种电离。 场致电离——当气体中有电场作用时，气体中的带电粒子被加速，电能被转换为带电粒子的动能，当其动能增加到一定程度时，能与中性粒子产生非弹性碰撞，使之电离，这种电离称为场致电离。 光电离——中性粒子接受光辐射的作用而产生的电离现象称为光电离。不是所有的光辐射都可以引发电离，气体都存在一个能产生光电离的临界波长，气体的电离电压不同，其临界波长也不同，只有当接受的光辐射波长小于临界波长时，中性气体粒子才可能被直接电离。 3、焊接电弧中气体的发射有几种 热发射——金属表面承受热作用而产生电子发射的现象称为热发射。 场致发射——当阴极表面空间有强电场存在时，金属电极内的电子在电场静电库仑力的作用下，从电极表面飞出的现象称为场致发射。
A卷 一．填空题。（每题1分，共10分） 1．熔化极电弧焊熔滴过渡形式主要有_______过渡、________过渡、________过渡和渣壁过渡。 2．无论是何种位置的焊接，电弧气体吹力总是_______熔滴过渡。 3．引弧的方法有________和________两种。 4．焊条电弧焊的收尾方法有____________、______________和_____________________。5．引弧时，必须有较高的___________，才能使两极间高电阻的接触处被击穿。 6．电阻焊按工艺特点可分为________、_________、_________和对焊四种类型。 7．点焊通常采用________接头和________接头。 8．_____________、______________和等离子弧焊统称为高能密度焊。 9．超声波焊是利用超声波频率的________________能量，连接同种或异种金属、半导体、塑料及金属陶瓷等的特殊焊接方法。 10．采用酸性焊条焊接低碳钢薄板时，应选择的电源及接法是________________。 二．选择题。（每题1分，共10分） 1．焊接电弧静特性曲线的形状类似（）。 A．U形 B．直线形 C．正弦曲线 D．L形 2．当填充金属材料一定时，（）的大小决定了焊缝的化学成分。 A．熔合比 B．焊缝厚度 C．焊缝余高 D．焊缝宽度3．焊机铭牌上负载持续率是表明（）的。 A．焊机的极性 B．焊机的功率 C．焊接电流和时间的关系 D．焊机的使用时间 4．焊条的直径是以（）来表示的。 A．焊芯直径 B．焊条外径
C．药皮厚度 D．焊芯直径与药皮厚度之和 5．短路过渡的形成条件为（）。 A．电流较小，电弧电压较高 B．电流较大，电弧电压较高 C．电流较小，电弧电压较低 D．电流较大，电弧电压较低 气体保护焊时，预热器应尽量装在（）。 6．CO 2 A．靠近钢瓶出气口处 B．远离钢瓶出气口处 C．无论远近都行 7．在其他条件相同时，下列哪种方法会减弱气体保护效果（）。 A．反面保护 B．加挡板 C．扩大正面保护区 D．采用高速焊接8．（）的优点之一，是可以焊接金属薄箔。 A．钨极氩弧焊 B．微束等离子弧焊 气体保护焊 C．熔化极惰性气体保护焊 D．CO 2 9．与熔焊方法相比，下面哪一项不是电阻焊的特点？（） A．焊接成本低 B．焊接生产率低 C．自动化程度高 D．力学性能低 10．与一般电弧焊相比，电渣焊不具有以下哪个特点？（） A．焊接接头的冲击韧性高 B．焊接生产率高 C．焊缝中气孔与夹渣少 D．焊缝金属化学成分易调整 三．判断题。（每题1分，共10分） 1．焊接电弧中，阴极斑点的温度总是高于阳极斑点的温度。（）2．焊接时为使电弧更容易引燃和稳定燃烧，常在焊条中加入一些电离电位较高的物质。（）3．焊缝的成形系数越小越好。（）4．酸性焊条都是交、直流两用焊条；碱性焊条则仅限采用直流电源。（）5．焊机空载电压一般不超过100V，否则将对焊工产生危险。（）6．等速送丝埋弧自动焊是利用电弧电压反馈来调节送丝速度的。（）
一、填空题（每空2分，共40分） 1、电弧的实质是一种气体现象。电弧放电的特点是：电压、电流、温度、发光最强。 2、焊接电弧由、、三部分组成。 3、熔滴过度的形式主要有、、、渣壁过渡。 4、焊条电弧焊收尾的方法有、、。 5、点焊通常采用接头和接头。 6、对焊的方法有和两种形式。 7、、和焊统称为高能密度焊。 二、判断（每小题2分，共20分） 1、扩散焊接时焊接温度高于母材熔化温度。（） 2、超声波焊接是一种固态焊接。（） 3、导电性、导热性好的金属材料，电阻焊的焊接性也较好。（） 4、凸焊的装配要求比点焊的装配要求低。（） 5、TIG焊时直流正接法有阴极破碎作用。 6、等离子弧的发散角比钨极氩弧焊大。（） 7、微束等离子弧主要用于超薄件的焊接。（） 8、CO2焊的主要缺点是飞溅较大。（） 9、CO2气体保护焊应采用直流反接法。（） 10、电弧电压增加时，焊缝厚度和余高略有增加。（） 三、选择题（每小题2分，共20分）
1、一般电弧焊的焊接电弧中温度最高的是（） A.阴极区 B.阳极区 C.弧柱区 D.无法确定 2、随着焊接电流的增大，电弧燃烧（） A.无影响 B.越不稳定 C. 越稳定 D.稳定性不变 3、CO2气瓶是（）气瓶 A.溶解 B. 液化 C. 压缩 D.常压 4、焊接区中的氮绝大部分来自（） A. 保护气 B. 空气 C.焊丝 D.焊件 5、TIG焊常用的引弧方法为（） A.接触引弧 B.高频引弧 C.爆断引弧 D.慢送丝引弧 6、批量的铝合金中厚板焊件宜采用（） A. CO2焊 B. TIG焊 C. 埋弧焊 D.MIG焊 7、在（）之间产生的等离子弧称为混合弧 A.电极与焊件 B.电极、喷嘴与工件 C.电极与焊件 D.电极与喷嘴 8、型号为UN17-150的电阻焊机为（）焊机 A. 缝焊 B. 点焊 C.对焊 D.凸焊 A.B.C.D. A.B.C.D. 四、简答题（每小题10分，共20分）
自测试题集 绪论 2．熔化焊固相焊钎焊的本质区别 参考答案： 熔化焊接头必局部熔化才能形成焊接接头；固相焊接头通常不熔化，即使熔化，对接头形成亦非必须，但焊接过程通常需要加压；钎焊接头不熔化，但填充材料熔化，焊接过程通常也不必加压。 第一章
1．电弧中的物质以_____次电离为主. A.一 B.二 C.三本题正确答案：[ A ] 2．电弧三个不同的区域中，______区的长度最长而压降较小。 A.阴极 B.弧柱 C.阳极本题正确答案：[ B 3．电弧热量损失的三种途径中，以______损失为主。 A.传导 B.对流 C.（光）辐射本题正确答案：[ A ] 4.下坡焊时，焊缝的熔深会______。 A.变深 B.变浅 C.保持不变本题正确答案：[ B ] 5．下列熔滴过渡形式中，______不适于用来进行单面焊双面成形。 A.短路过渡 B.喷射过渡 C.脉冲喷射过渡本题正确答案：[ B ] 6．电弧是一种______现象。 A.气体导电 B.燃烧本题正确答案：[ A ] 8．电弧中气体粒子的电离以_______电离方式为主（次）。 A.热 B.场 C.光本题正确答案：[ A ] 9．当金属的表面附有氧化物时，其电子的逸出功会：_____ A.减小 B.不变 C.增加本题正确答案：[ A ] 10．热阴极与冷阴极相比，其阴极压降_____. A.更大 B.更小 C.不变本题正确答案：[ A ] 11．电弧的热量损失主要以______损失为主。 A.传导 B.对流 C.辐射本题正确答案：[ A ] 12．焊接时，工件接焊机的正极，电极接负极，我们称之为______接法. A.正 B.反 C.交流本题正确答案：[ A ] 13．金属中的杂质，特别是氧化物，会使金属的表面张力系数______。 A.升高 B.不变 C.减小本题正确答案：[ C ] 14．酸性焊条焊接时熔滴通常以______形式过渡。 A.大颗粒 B.小颗粒 C.短路本题正确答案：[ B ] 16．射流过渡属于______过渡形式。 A.自由 B.接触 C.渣壁本题正确答案：[ A ] 17．电弧中的电子由气体电离和阴极发射提供，而正离子由气体电离和阳极发射提供。 A. 正确 B. 错误本题正确答案：[ 错误] 18．单位时间，单位电流时熔化金属的质量称为熔化速度。 A. 正确 B. 错误本题正确答案：[ 错误] 19．熔滴的温度升高，会降低金属熔滴表面的张力系数。 A. 正确 B. 错误本题正确答案：[ 正确] 20．当金属的表面附有氧化物时，其电子的逸出功会减小. A. 正确 B. 错误本题正确答案：[ 正确] 21．负离子是一种带电粒子，所以电弧中形成的负离子有助于提高电弧的稳定性。 A. 正确 B. 错误本题正确答案：[ 错误] 22．电子从金属表面逸出时要带走能量，对金属表面会产生冷却作用。 A. 正确 B. 错误本题正确答案：[ 正确] 23．电弧中的物质主要以一次电离为主，所以第一电离能高的物质都较难电离，使电弧难以引燃。
焊接方法及设备总复习
焊接方法及设备总复习 包括内容：焊接技术概述、火焰技术*、电工基础、电弧、弧焊电源、焊条电弧焊*、气体保护焊*、埋弧焊*、电阻焊、其它焊接方法、热切割及坡口准备方法、热喷涂技术、焊接机器人、钎焊、塑料焊接、其它连接方法 1 焊接概述包括：焊接基本术语（ISO857）、ISO4063对焊接方法的分类及表示符号、各种焊接方法的焊接过程简介及适用范围 1.1 氧乙炔火焰气焊（G；311） 应用范围：主要用于非合金、低合金钢板和管材的焊接（也可用于铸铁的焊接） 板厚：（约从0.8mm）至6mm 用于除立向下以外所有焊接位置的管道工程、车体结构、安装和修理等焊接。 1.2焊条电弧焊（E；111） 应用范围：适用于全位置焊接，工件厚度3㎜以上的低碳钢、低合金钢和高合金钢的连接焊接及堆焊。 1.3钨极惰性气体保护焊（WIG；141） 应用范围：适用于工件厚度0.5～4.0㎜范围内的钢及有色金属全位置连接焊接；以及堆焊。 1.4熔化极气体保护焊（MSG；MIG 131/MAG 135） 应用范围：适于工件厚度0.6～100mm范围内的全位置连接焊接，以及堆焊。
1.5埋弧焊（UP ；12） 应用范围：主要用于工件厚度8㎜以上的碳钢、低合金钢和高合金钢长焊缝的水平位置（包括船形位置）连接焊接；以及用带极堆焊高合金钢的堆焊层。尤其在容器制造、钢结构、造船工业和车辆制造中获得了广泛的应用。 1.6电阻点焊（RP ；21） 适用于工件厚度0.5～3.0㎜范围内的钢板或铝板焊接。尤其适用于成批生产中。 1.7激光焊（LA ；52） 应用范围：它可用于几乎所有焊接，厚度从0.01~200mm 。 1.8电子束焊（EB ；51） 应用范围：电子束可用于金属的焊接（一次焊接厚度可达300mm ），也可用于表面处理和打孔等。 2电工学基础、弧焊电源： 2.1 欧姆定律: R U I 2.2 功率及功率因数 有功功率P 被转换成热量（电弧）或者机械功（马达）的 功率，从电网中取出的有功功率是不可逆转的。 视在功率S 电路中总电压和电流有效值之间的乘积定义 为电路的视在功率。
焊接方法与设备试卷及 答案 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
A卷 一．填空题。（每题1分，共10分） 1．熔化极电弧焊熔滴过渡形式主要有_______过渡、________过渡、________过渡和渣壁过渡。2．无论是何种位置的焊接，电弧气体吹力总是_______熔滴过渡。 3．引弧的方法有________和________两种。 4．焊条电弧焊的收尾方法有____________、______________和_____________________。 5．引弧时，必须有较高的___________，才能使两极间高电阻的接触处被击穿。 6．电阻焊按工艺特点可分为________、_________、_________和对焊四种类型。 7．点焊通常采用________接头和________接头。 8．_____________、______________和等离子弧焊统称为高能密度焊。 9．超声波焊是利用超声波频率的________________能量，连接同种或异种金属、半导体、塑料及金属陶瓷等的特殊焊接方法。 10．采用酸性焊条焊接低碳钢薄板时，应选择的电源及接法是________________。 二．选择题。（每题1分，共10分） 1．焊接电弧静特性曲线的形状类似（）。 A．U形 B．直线形 C．正弦曲线 D．L形 2．当填充金属材料一定时，（）的大小决定了焊缝的化学成分。 A．熔合比 B．焊缝厚度 C．焊缝余高 D．焊缝宽度 3．焊机铭牌上负载持续率是表明（）的。 A．焊机的极性 B．焊机的功率 C．焊接电流和时间的关系 D．焊机的使用时间 4．焊条的直径是以（）来表示的。 A．焊芯直径 B．焊条外径 C．药皮厚度 D．焊芯直径与药皮厚度之和 5．短路过渡的形成条件为（）。 A．电流较小，电弧电压较高 B．电流较大，电弧电压较高 C．电流较小，电弧电压较低 D．电流较大，电弧电压较低 气体保护焊时，预热器应尽量装在（）。 6．CO 2 A．靠近钢瓶出气口处 B．远离钢瓶出气口处 C．无论远近都行 7．在其他条件相同时，下列哪种方法会减弱气体保护效果（）。 A．反面保护 B．加挡板 C．扩大正面保护区 D．采用高速焊接 8．（）的优点之一，是可以焊接金属薄箔。

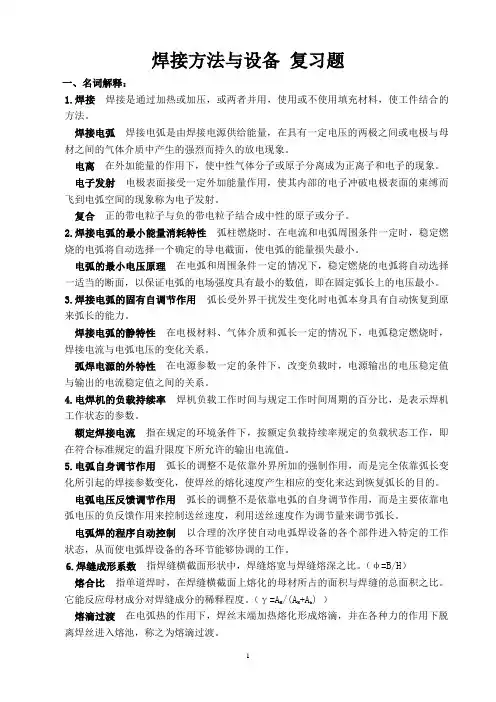

焊接方法与设备复习题 一、名词解释： 1.焊接焊接是通过加热或加压，或两者并用，使用或不使用填充材料，使工件结合的方法。 焊接电弧焊接电弧是由焊接电源供给能量，在具有一定电压的两极之间或电极与母材之间的气体介质中产生的强烈而持久的放电现象。 电离在外加能量的作用下，使中性气体分子或原子分离成为正离子和电子的现象。 电子发射电极表面接受一定外加能量作用，使其内部的电子冲破电极表面的束缚而飞到电弧空间的现象称为电子发射。 复合正的带电粒子与负的带电粒子结合成中性的原子或分子。 2.焊接电弧的最小能量消耗特性弧柱燃烧时，在电流和电弧周围条件一定时，稳定燃烧的电弧将自动选择一个确定的导电截面，使电弧的能量损失最小。 电弧的最小电压原理在电弧和周围条件一定的情况下，稳定燃烧的电弧将自动选择一适当的断面，以保证电弧的电场强度具有最小的数值，即在固定弧长上的电压最小。 3.焊接电弧的固有自调节作用弧长受外界干扰发生变化时电弧本身具有自动恢复到原来弧长的能力。 焊接电弧的静特性在电极材料、气体介质和弧长一定的情况下，电弧稳定燃烧时，焊接电流与电弧电压的变化关系。 弧焊电源的外特性在电源参数一定的条件下，改变负载时，电源输出的电压稳定值与输出的电流稳定值之间的关系。 4.电焊机的负载持续率焊机负载工作时间与规定工作时间周期的百分比，是表示焊机工作状态的参数。 额定焊接电流指在规定的环境条件下，按额定负载持续率规定的负载状态工作，即在符合标准规定的温升限度下所允许的输出电流值。 5.电弧自身调节作用弧长的调整不是依靠外界所加的强制作用，而是完全依靠弧长变化所引起的焊接参数变化，使焊丝的熔化速度产生相应的变化来达到恢复弧长的目的。 电弧电压反馈调节作用弧长的调整不是依靠电弧的自身调节作用，而是主要依靠电弧电压的负反馈作用来控制送丝速度，利用送丝速度作为调节量来调节弧长。 电弧焊的程序自动控制以合理的次序使自动电弧焊设备的各个部件进入特定的工作状态，从而使电弧焊设备的各环节能够协调的工作。 6.焊缝成形系数指焊缝横截面形状中，焊缝熔宽与焊缝熔深之比。（φ=B/H） 熔合比指单道焊时，在焊缝横截面上熔化的母材所占的面积与焊缝的总面积之比。 它能反应母材成分对焊缝成分的稀释程度。（γ=A M /(A M +A h ) ） 熔滴过渡在电弧热的作用下，焊丝末端加热熔化形成熔滴，并在各种力的作用下脱离焊丝进入熔池，称之为熔滴过渡。
第一章 1.名词解释 1)焊接电弧焊接电弧是由焊接电源供给能量，在具有一定电压的两电极之间或 电极与母材之间的气体介质中产生的强烈而持久的气体放电现象。 2)热电离气体粒子由于受热而产生高速运动和相互之间激烈碰撞而产生的一 种电离。 3)场致电离气体中有电场作用时，气体中的带电粒子被加速，电能被转换为 带电粒子的动能，当动能增加到一定程度时能与中性粒子产生非弹性碰撞，使之电离，成为场致电离。 4)光电离中性粒子接受光辐射的作用而产生的电离现象。 5)热发射金属表面承受热作用而产生电子发射的现象称为热发射。 6)场致发射阴极表面空间有强电场存在并达到一定的强度，在电场作用下电 子获得足够的能量克服阴极内部正离子对他的静电引力，受到外加电场的加速，提高动能，从电极表面飞出电子的现象称为场致发射。 7)光发射当金属电极表面接受光辐射时，电极表面的自由电子能量增加，当 电子的能量增加到一定值时能飞出电极的表面，这种现象称为光发射。 8)粒子碰撞发射当高速运动的粒子碰撞金属电极表面，将能量传给电极表面 的电子，使电子能量增加并飞出电极表面，这种现象称为粒子碰撞发射。 9)热阴极型电极电弧的阴极区电子主要依靠阴极热发射来提供的电极。 10)冷阴极型电极电弧的阴极区电子主要依靠阴极场致发射来提供的电极。 11)焊接电弧动特性对于一定弧长的电弧，当电弧电流发生连续快速变化时， 电弧电压与电流瞬时值之间的关系。 12)磁偏吹磁偏吹是指焊接时由于某种原因使电弧周围磁场分布的均匀性受到 破坏，从而导致焊接电弧偏离焊丝（或焊条）的轴线而向某一方向偏吹的现象。 13)电弧的物理本质电弧是在具有一定电压的两电极之间的气体介质中所产生 的气体放电现象中电流最大、电压最低、温度最高、发光最强的自持放电现象。。 2.试述电弧中带电粒子的产生方式
罗平职校2014年春季学期期末试卷 科目：《焊接方法与设备》 （本试卷满分100分，考试时间90分钟） 姓名：座位号：_________成绩：_________ 考场号：专业：__ _______原班级：_________ 题号一二三四总分 分值40 20 15 25 100 得分 一、填空题（每空2分，共40分） 1.焊条电弧焊的基本接头形式有对接接头、、和T 形接头。 2.MIG焊MAG焊最大的不同点是。 3.低氢型焊条用直流电源焊接时，一般用直流接。 4.焊接电弧可分为、、和 5.焊接接头包括、和。 6.焊接方法可分为、和三大类。 7.埋弧焊自动调节的对象是。 8.熔滴过渡通常可分为、和。 9.焊接接头包括、、和、三部分。 二、单项选择题（请将正确答案填写在括号内。每题2分，共30分） 1. 铝及铝合金焊接时生成的气孔主要是（）气孔。 A. CO B. CO2 C. H2 D. N2 2. 铝及铝合金焊前必须仔细清理焊件表面的原因是为了防止（）。 A. 热裂纹 B. 冷裂纹 C. 气孔 D. 烧穿 3. 熔化极氩弧焊焊接铝及铝合金采用的电源及极性是（）。 A. 直流正接 B.直流反接 C. 交流焊 D.直流正接或交流焊 4. 钨极氩弧焊焊接铝及铝合金采用交流焊的原因是（）。 A. 飞溅小 B.成本低 C.设备简单 D.具有阴极破碎作用和防止钨极熔化 5. 焊接梁的翼板和腹板的角焊缝时，由于该焊缝长而规则，通常采用自动焊，并最好采用（）位置焊接。 A. 角焊 B. 船形 C. 横焊 D. 立焊 6. CO2焊主要用于焊接（）。 A、不锈钢 B、有色金属 C、黑色金属 D、几乎能焊接所有金属 7.MIG焊焊接铝及铝合金时，其熔滴过渡常采用（）形式。 A、短路过渡 B、脉冲过渡 C、亚射流过渡 D、射流过渡 8. 钨极氩弧焊接铝、镁及其合金应采用（）电源。 A.直流正接 B.交流 C.直流脉冲 D、交流反接 9. 钨极氩弧焊，焊接电流超过钨极许用电流时，将导致钨极过热、蒸发，影响电弧稳定并使焊缝产生（）缺陷。 A.夹钨 B.气孔 C.未焊透 D、未融合 10.交流钨极氩弧焊机常压的消除直流分量的方法是（）。 A.串联电容器 B.串连整流器和电阻 C.串接蓄电池 D、串联电源 11. 熔滴过渡主要是渣壁过渡的焊接方法是（）。 A.埋弧焊 B. CO2焊 C.焊条电弧焊 D.熔化极氩弧焊 12.变速送丝式埋弧焊机适宜配合（）外特性的电源。 A.下降 B.陡降 C.缓降 D.平 13.氩弧焊的保护气体氩气是属于一种（）气体。 A.惰性 B.氧化性 C.还原性 D.活泼性 14.电弧中温度最高的区域是（）。 A.阴极区 B.阳极区 C.电弧区 D.弧柱区 15.埋弧焊时防止气孔和冷裂纹的重要措施是去除熔池中的（）。 A.CO B.氮 C.氢 D.碳
一、填空题 1焊接结构是以金属材料轧制的—板材—和—型材—作基本元件，采用—焊接—加工方法，按照一定的—结构_组成的，并能承受载荷的（金属）结构。P1 2、焊接结构的分类：按钢材类型可分为_板_结构和格架—结构；按综合因素分类可分为容器和管道结构、—房屋建筑—结构、—桥梁—结构、船舶与海洋—结构、—塔桅—结构和—机器—结构。P2-4 3、管材对接的焊接位置可分为：_平焊—位置、横焊位置和多位置：板材对接的焊接位置可分 为：平焊位置、横焊位置和立焊位置；板材角接的焊接位置可分为: 平焊位置、横焊 位置和立焊位置。P15 5、凡是用文字、图形和表格等形式，对某个焊件科学地规定其工艺过程方案和规范及采用相应工艺装备的技术文件，称之为焊接生产工艺规程。它是生产中的技术指导性文件，是技术准备和生产管理及制定生产进度计划的依据。P21 6、焊接结构制造工艺过程的主要工序有：划线（放样或号料）、切断、成形、边缘加工、制孔、装 配_、焊接、检验、涂漆等。P22 7、焊接结构的生产通常由四部分组成，分别是：1生产前的准备、2金属加工或零、部件的制作、3装配焊接、4 成品加工、检查验收和包装出厂。P27 8在焊接结构制造的零件加工过程中，根据对工件所产生的作用和加工结果，钢材的基本加工方法可分为：变形加工和分离加工。P38 9、在焊接结构制造的零件加工过程中，钢材经过划线和号料后，就转入下料工序，其中，主要的完成方式主要有：机械切割和热切割。P62 10、在进行焊接结构生产的装配过程中，必须具备以下三个基本条件：定位、夹紧、以及测量。 11、在焊接结构生产中，选择合理的装配一焊接顺序很关键，目前，装配一焊接顺序基本有三种类型： 整装整焊、分部件装配、和随装随焊。P144 12、在焊接结构生产的转配过程中，根据不同产品、不同生产类型，有不同的装配工艺方法，主要有：互换法、选配法、和修配法。P144 13、焊接变位机械是改变焊件、焊机或焊工的空间位置来完成机械化、自动化焊接的各种机械装备。P174 14、焊接机器人工作站通常由工业机器人、焊接设备、周边设备、系统控制设备、辅助装置、等部分组成。P208 15、焊接生产线可分为三种类型，分别是：刚性焊接生产线、柔性焊接生产线、和介于二者之间的过渡型生产线。P225
焊接方法与设备总复习(doc 9页)
更多企业学院： 《中小企业管理全能版》183套讲座+89700份资料 《总经理、高层管理》49套讲座+16388份资料 《中层管理学院》46套讲座+6020份资料 《国学智慧、易经》46套讲座 《人力资源学院》56套讲座+27123份资料 《各阶段员工培训学院》77套讲座+ 324份资料 《员工管理企业学院》67套讲座+ 8720份资料 《工厂生产管理学院》52套讲座+ 13920份资料 《财务管理学院》53套讲座+ 17945份资料 《销售经理学院》56套讲座+ 14350份资料 《销售人员培训学院》72套讲座+ 4879份资料 2011年焊接方法及设备总复习
1. 焊接电弧的基本特点是什么？P7 答：电压低，只有10~50V。电流调节范围大，可从几安～几千安。温度高。发光强。 2．解释电极表面导电现象――阴极斑点与阳极斑点？ 答：电弧燃烧时通常在阴极表面上可以看到一个很小但很亮的斑点，称为印记斑点，它是点子集中发射的地方，电流密度大。通常在阳极表面也可以看到一个很小但很亮的斑点，成为阳极斑点，是集中接收点子的地方，电流密度也很大。 3. 最小电压原理的内容是什么？可以用来解释什么电弧现象？ 答：内容：在电流和周围条件一定的情况下，稳定燃烧的电弧将自动选择一适当的断面，以保证电弧的电场强度具有最小的数值，即在固定的弧长上的电压最小，这意味着电弧总是保持着最小的能耗。利用最小电压原理可以解释电弧过程中的许多现象，如，当外部向电弧吹风时使之强制冷却时，会发现电弧会自动的缩小其断面面积，这正是电弧这一特性决定的。
2011年焊接方法及设备总复习 1. 焊接电弧的基本特点是什么？P7 答：电压低，只有10~50V。电流调节范围大，可从几安～几千安。温度高。发光强。 2．解释电极表面导电现象――阴极斑点与阳极斑点？ 答：电弧燃烧时通常在阴极表面上可以看到一个很小但很亮的斑点，称为印记斑点，它是点子集中发射的地方，电流密度大。通常在阳极表面也可以看到一个很小但很亮的斑点，成为阳极斑点，是集中接收点子的地方，电流密度也很大。 3. 最小电压原理的内容是什么？可以用来解释什么电弧现象？ 答：内容：在电流和周围条件一定的情况下，稳定燃烧的电弧将自动选择一适当的断面，以保证电弧的电场强度具有最小的数值，即在固定的弧长上的电压最小，这意味着电弧总是保持着最小的能耗。利用最小电压原理可以解释电弧过程中的许多现象，如，当外部向电弧吹风时使之强制冷却时，会发现电弧会自动的缩小其断面面积，这正是电弧这一特性决定的。 4. 什么是焊接电弧的负载特性？P21、24 答：焊接电弧的静特性： 指在电极材料、气体介质和弧长一定的情况下，电弧稳定燃烧时，焊接电流与电弧电压变化的关系，也称伏—安特性。焊接电弧是非线性负载，即电弧两端的电压与电流之间不成比例的关系。当焊接电流在很大范围内变化时，焊接电弧的静特性曲线是一条呈U型的曲线，故也称U形特性。它包含下降特性、平特性和上升特性。其中，下降特性区电流小，电弧电压随着电流的增加而下降，呈负阻性；平特性区电流中等，电弧电压在变化时可近似地看成不变；上升特性区电流大，电弧电压随着电流的增大而增大，呈正阻性。 焊接电弧的动特性： 定义：对于一定弧长的电弧，当电弧电流发生连续快速变化时，电弧电压与电流瞬时值之间的关系，称为焊接电弧的动特性。它反映了电弧的导电性对电流变化的响应能力。 当焊接电弧燃烧时，恒定不变的直流电弧不存在动特性问题，只有交流电弧和电流变动的直流电弧（如脉冲电流、脉动电流、高频电流等）才存在动特性问题。 5．焊接电弧的产热机构？ 答：（1）弧柱的产热机构：电能→热能 1）本质：A+、e在电场作用下被加速、使其动能增大的过程,其宏观表现即为温度上升从而产热;由于运动速度，自由程度不同，A+、e得到的能量不同，TA+、Te、TA有可能不同。电子动能：定向运动动能—Ie；散乱运动动能即热运动，表现为热能。 2）产热量：P c=I a ′U a 主要用于散热损失即对流、幅射、传导。 3）影响因素：不仅取决于电流，凡是影响Ua的因素均影响弧柱的产热。 （2）阴极区的产热 1）本质：产生电子、接受正离子的过程中有能量变化，这些能量的平衡结果就是产热，由三部分组成：电子逸出阴极时消耗能量-I′Uw；电子进入弧柱前被电场（Ek）加速得到一部分能量+I a′U k；电子进入弧柱时带走的能量：-I′UT（温度等效电压）。 2）产热公式：Pk=I′（Uk-Uw-UT） 3）作用：用于加热阴极 （3）阳极区的产热机构 1）本质：接受电子、产生A+过程中伴随的能量转换，由三部分组成：e被UA加速所得
《焊接方法与设备》 班级：姓名：学号：得分： 一、填空题（30分） 1、焊接方法可分为熔焊、压焊和钎焊三大类。 2、焊条电弧焊的特点主要是操作灵活、待焊接头装配要求低、可焊金属材料广、焊接生产率低、焊缝质量依赖性强。 3、焊条电弧焊运条时所做的三个基本动作是：沿焊条轴线的送进、沿焊缝轴线方向的纵向移动和横向摆动。 4、焊条电弧焊时使用碱性焊条，一般采用划擦法引弧，否则引弧部 位易产生气孔。 5、埋弧焊影响焊接电流和电弧电压稳定性的主要因素是电弧长度变化和网路电压波动。 6、脉冲氩弧焊通过调节脉冲频率、脉冲宽度比、脉冲电流、基值电流等参数，可以控制熔池的体积和熔深，因此，特别适于对热敏感材料的全位置及薄板焊接。 7、CO2气体保护焊通常采用直流电源，反极性接法。 8、电弧中的作用力主要包括电磁收缩力、等离子流力、斑点力等 9、细丝CO2焊采用等速送丝式焊机；粗焊丝CO2焊采用变速送丝式焊机 10、单道焊时，在焊缝横截面上母材熔化部分所占的面积与焊缝全部面积之比称为熔合比。二、选择题（15分） 1、焊条电弧焊适宜选用（C）外特性弧焊电源。 A平B缓降C陡降 2、熔滴过渡过程对电弧的稳定性、焊缝成形和冶金过程都有很大的 影响，以下不属于主要的熔滴过渡形式的是：（ B ） A、自由过渡 B、平缓过渡 C、接触过渡 D、渣壁过渡 3、CO2焊的脱氧我们通常采用（ D ）脱氧。 A、Al、Ti联合 B、Cr、Mo联合 C、Al、Si联合 D、Si、Mn联合 4、CO2焊主要用于焊接（ C ）。 A、不锈钢 B、有色金属 C、黑色金属 D、几乎能焊接所有金属 5、MIG焊焊接铝及铝合金时，其熔滴过渡常采用（ C ）形式。 A、短路过渡 B、脉冲过渡 C、亚射流过渡 D、射流过渡 三、判断题（10分） 1、埋弧自动焊是一种广泛使用的焊接方法，适合于全位置焊。（×） 2、当CO2气瓶中气体压力低于10个大气压时，不得再继续使用。（√） 3、CO2焊过程中，金属飞溅是它的主要缺点。（√） 4、斑点力总是阻碍熔滴过渡的。（√） 5、MIG焊几乎可以接所有的金属。（×） 6、CO2焊一般采用直流正极性。（×） 7、采用细焊丝焊接铝及其合金时，采用推丝式最好（×） 8、当金属表面存在氧化物时，逸出功都会减小。（√） 9、焊条电弧焊焊接结束时，应在收尾处直接熄灭电弧，防止电弧灼烧收尾处。（×）
2011年焊接方法及设备总复习 1.焊接电弧的基本特点是什么？P7 答：电压低，只有10~50V。电流调节范围大，可从几安～几千安。温度高。发光强。2．解释电极表面导电现象――阴极斑点与阳极斑点？ 答：电弧燃烧时通常在阴极表面上可以看到一个很小但很亮的斑点，称为印记斑点，它是点子集中发射的地方，电流密度大。通常在阳极表面也可以看到一个很小但很亮的斑点，成为阳极斑点，是集中接收点子的地方，电流密度也很大。 3.最小电压原理的内容是什么？可以用来解释什么电弧现象？ 答：内容：在电流和周围条件一定的情况下，稳定燃烧的电弧将自动选择一适当的断面，以保证电弧的电场强度具有最小的数值，即在固定的弧长上的电压最小，这意味着电弧总是保持着最小的能耗。利用最小电压原理可以解释电弧过程中的许多现象，如，当外部向电弧吹风时使之强制冷却时，会发现电弧会自动的缩小其断面面积，这正是电弧这一特性决定的。 4.什么是焊接电弧的负载特性？P21、24 答：焊接电弧的静特性： 指在电极材料、气体介质和弧长一定的情况下，电弧稳定燃烧时，焊接电流与电弧电压变化的关系，也称伏—安特性。焊接电弧是非线性负载，即电弧两端的电压与电流之间不成比例的关系。当焊接电流在很大范围内变化时，焊接电弧的静特性曲线是一条呈U型的曲线，故也称U形特性。它包含下降特性、平特性和上升特性。其中，下降特性区电流小，电弧电压随着电流的增加而下降，呈负阻性；平特性区电流中等，电弧电压在变化时可近似地看成不变；上升特性区电流大，电弧电压随着电流的增大而增大，呈正阻性。 焊接电弧的动特性： 定义：对于一定弧长的电弧，当电弧电流发生连续快速变化时，电弧电压与电流瞬时值之间的关系，称为焊接电弧的动特性。它反映了电弧的导电性对电流变化的响应能力。 当焊接电弧燃烧时，恒定不变的直流电弧不存在动特性问题，只有交流电弧和电流变动的直流电弧（如脉冲电流、脉动电流、高频电流等）才存在动特性问题。
一、判断题 1.面罩是防止焊接时的飞溅、弧光及其他辐射对焊工面部及颈部损伤的一种遮蔽工具。（√） 2.焊工在更换焊条时，可以赤手操作。（×） 3.焊条电弧焊施焊前，应检查设备绝缘的可靠性，接线的正确性，接地的可靠性，电流调整的可靠性等。（√） 4.铝和铝合金的化学清洗法效率高，质量稳定，适用于清洗焊丝及尺寸不大、成批生产的工件。（√） 5.铝和铝合金采用机械清理时，一般都用砂轮打磨，直至露出金属光泽。（×） 6.铝及铝合金的熔点低，焊前一律不能预热。（×） 7.焊接接头拉伸试验用的样坯应从焊接试件上平行于焊缝轴线方向截取。（×） 8.焊接接头硬度试验的样坯，应在垂直于焊缝方向的相应区段截取，截取的样坯应包括焊接接头的所有区域。（√） 9.钨极氩弧焊焊接铝及铝合金常采用右向焊法。（×） 10.铝和铝合金焊接时，只有采用直流正接才能产生“阴极破碎”作用，去除工件表面和氧化膜。（×） 11.埋弧自动焊是一种广泛使用的焊接方法，适合于全位置焊。（×） 12.当金属表面存在氧化物时，逸出功都会减小。（√） 二、填空题 1.MAG焊时，熔化焊丝的热源主要是（电弧热），对其影响最大的焊接参数是（焊接电流）。 2.按外加能量来源不同，气体的电离可分为（热电离）、（光电离）、（场致电离）三种。 3.变速送丝埋弧焊机主要由（送丝机构），（行走机构），（机头调整机构），（焊机电源和控制系统）四大部分组成。 4.短路过渡的形成条件是（细焊丝），（小电流）和（低电压），主要适用于（薄板）焊件的焊接。 5.埋弧焊的自动调节系统可分为：（电弧自身调节机构系统）、（电弧电压反馈自动调节机构系统）两种。 6.MIG焊MAG焊最大的不同点是（保护气体不同）。 7.在一般的气体保护焊中，为了保护焊缝和电极，应该要（提前）（填“滞后”或“提前”，后同）送气,（滞后）停气。 8.焊接电弧可分为（直流电弧），（交流电弧）和（脉冲电弧）。 9.焊件与焊机的正极相连接，焊条或焊丝与负极相连，称为（正接法）。 10.电弧的主要作用力有：（磁收缩力），（等离子流力），（斑点力）。 11.焊丝的熔化速度通常以单位时间内焊丝的（熔化长度）或（熔化重量）表示。 12.熔滴过渡通常可分为（自由过渡），（接触过渡）和（渣壁过渡）。 13.埋弧焊的主要特点包括（焊缝质量好），（焊接生产率高），（焊接成本低），（劳动条件好）等。 14.埋弧焊自动调节的对象是（电弧长度），可通过两种调节系统实现，等速送丝焊机采用（电弧自身调节）系统，变速送丝焊机 采用（电弧电压反馈自动调节）系统。 15.焊接接头包括（焊缝），（熔合区）和（热影响区）三部分。 16.焊条电弧焊接头形式包括（对接接头），（角接接头），（T形接头）和（搭接接头），其中（对接接头）受力较均匀，要求较 高强度和韧性的接头常采用此种接头。 17.当焊条直径和焊接电流一定时，电弧长度增加，电弧电压（增加），焊缝熔深（略减），空气中的（氧）、（氮）易于侵入金属， 电弧稳定性降低。 三、选择题 1. 铝及铝合金焊接时生成的气孔主要是（C）气孔。 A. CO B. CO2 C. H2 D. N2 2. 铝及铝合金焊前必须仔细清理焊件表面的原因是为了防止（ C ）。 A. 热裂纹 B. 冷裂纹 C. 气孔 D. 烧穿 3. 焊接铝及铝合金时，在焊件坡口下面放置垫板的目的是为了防止（ D ）。 A. 热裂纹 B. 冷裂纹 C. 气孔 D. 塌陷 4. 铝合金焊接时焊缝容易产生（A ）。 A. 热裂纹 B. 冷裂纹 C. 再热裂纹 D. 层状撕裂 5. 熔化极氩弧焊焊接铝及铝合金采用的电源及极性是（ B ）。 A. 直流正接 B.直流反接 C. 交流焊 D.直流正接或交流焊
电弧焊及电渣焊 A 一名词解释 1 电场发射型阴极区导电机构 2 射流过渡 3 电弧功率密度，电弧加热斑点 4 双弧 5 电弧固有自调节 二简答题 1 试说明各种主要焊接工艺参数对焊丝熔化速度的影响? 2 与TIG焊相比，等离子弧焊的热源特性有哪些变化？是否可用TIG焊电源进行等 离子弧焊？为什么？ 3 利用熔化极气体保护焊进行全位置焊接时，可选择哪些熔滴过渡方式，为什么？ 4 TIG焊为什么一般不用接触引弧？如果需要采用接触引弧的话，应对设备做哪些 改进？ 5 等离子弧是依靠什么原理提高电弧功率密度的？试根据电弧理论解释。 三利用MIG焊焊不锈钢时，为什么一般不用纯氩作保护气体？一般选择什么混合气体？ 为什么? 四为什么说等速送丝系统仅适用于细丝？与采用低碳钢焊丝相比，采用18-8不锈钢焊丝焊接时等熔化曲线会有什么变化？试作图说明（假定焊丝直径、伸出长度均相同）。五利用CO2焊焊接低碳钢时，如错用埋弧焊焊丝（H08A），会出现什么后果？为什么 焊接方法及设备1 一名词解释 1答：利用Al、Fe等作阴极时，阴极的温度低，电子热发射能力很弱，不能通过热发射提供弧柱导电所需要的电子流，从而使阴极前面出现一空间正电荷区；该区域具有较大的电场强度及电压，在较大的电场强度及电压作用下，该区以电场发射及电场作用的电离产生电子，弥补热发射能力的不足，满足弧柱导电需要，这种导电机构称为电场发射型导电机构。 2答：对于钢焊丝MIG焊，当焊接电流大于临界电流时，熔滴以细小的颗粒，很大的加速度，呈束流状过渡，这种过渡形式被称为射流过渡。
3答：对于一定的加热热源，单位有效加热面积上的热功率被称为电弧功率密度。电弧加热工件的有效区域被称为加热斑点。 4答：正常的转移型等离子电弧应稳定地燃烧在钨极与工件之间，由于某种原因，有时会形成一个燃烧于钨极-喷嘴-工件之间的串联电弧，从外部观察到两个电弧同时存在，这就是双弧。 5 固有自调节：对于Al及Al合金MIG焊，当采用较短的弧长进行焊接时，熔化系数随电弧电压的增大而减小，所以当弧长发生变化时，电弧本身具有恢复原来弧长的能力。这种能力被称为弧长固有自调节作用。（或对于Al及Al合金MIG焊，当采用较短的弧长进行焊接时，ν=k i I - k u U中的K U很大，利用等速送丝匹配恒流特性的电源就可依靠弧长波动时产生的?ν=- k u?U来保证电弧弧长的稳定，这种弧长调节作用被称为固有自调节作用） 二简答题 1 答：熔化速度为单位时间内熔化的焊丝重量或长度。影响熔化速度的主要焊接工艺参数有焊接电流、电弧电压、极性接法、保护气体的成分及焊丝直径、电阻率、伸出长度。 1）焊接电流越大，熔化速度越大；2）电弧电压较大时电压对熔化速度无影响，电弧电压较小时，随着电弧电压的减小，熔化速度（系数）增大；3）焊丝接正极时熔化速度较小，焊丝接负极时熔化速度较大；4）焊丝接正极时保护气体对熔化速度无影响，焊丝接负极时，在Ar弧中加入CO2或O2可增大熔化速度；5）焊丝直径越小或电阻率越大或伸出长度越长，熔化速度越大 2 答：与TIG焊相比，等离子弧焊的热源特性有如下变化：1）温度高，能量密度大；2）等离子弧的稳定性、刚直性增大；3）小电流电弧更加稳定（利用联合电弧时）4）电弧的扩散角更小；5）热源成分不同，TIG焊时加热工件的主要热量为极区产热，而等离子弧焊时加热工件的热量有很大一部分来自弧柱。 等离子弧焊接与TIG焊均采用陡降特性的电源，如利用纯Ar作等离子气，空载电压只需要60~80V，与TIG焊空载电压大致相同，因此可用TIG焊电源。如利用Ar+H2作等离子气，需要的空载电压明显高于TIG焊电源的空载电压，不可利用TIG焊电源（但可将两台TIG焊电源串联起来使用）。 3 答：可选用短路过渡MIG焊、短路过渡CO2焊、脉冲控制MIG焊。 利用熔化极气体焊进行全位置焊接时，熔池的位置以及熔池与熔滴的相对位置一直处于变化之中，因此，熔池的保持及熔滴过渡均较困难。短路过渡工艺及脉冲MIG焊可解决上述问题，这是因为短路过渡时电流较小，熔池体积及熔池重量较小，熔池易于保持，而且，短路过渡依靠焊丝与熔滴间的缩颈发生爆破时的爆破力进行过渡，无论熔池与熔滴的相对位置如何，总能促使熔滴向熔池过渡。 脉冲MIG焊能够在很小的线能量下实现射流过渡，熔池的体积较小，易于保持，同
阶段测试4参考答案 一．填空题： 1. 与电弧焊相比，电阻焊的显暑特征是：1）热效率高2）焊缝致密 2．形成电阻焊接头的最基本条件是焊接电源和电极压力。 3.电阻焊的具有1）焊接生产率高2）焊接质量好3）焊接成本较低等优点。4）劳动条件较好 4.电阻焊的热源是电阻热，影响产热的因素有（1）电阻（2）焊接电流（3）通电时间（4）电极压力（5）电极端面形状及材料（6）工件表面状况 5. 普通的点焊循环包括预压、通电加热、锻压和休止四个相互衡接的阶段。 6.点焊通常按电极馈电方向在一个点焊循环中所能形成的焊点数可分为1）双面单点焊2）单面双点焊3）单面单点焊4）双面双点焊5）多点焊等五类。 7.焊前清理常用的方法有机械清理与化学清理。 8.点焊工艺参数的主要包括焊接电流、通电时间、电极压力、电极工作端面的形状和尺寸。9．点焊缺陷有外部（表面）缺陷和内部缺陷两类。表面裂纹属于外部缺陷，未焊透属于内部缺陷。 10.根据滚轮电极旋转与焊接电流通过的机—电配合方式，可将缝焊分为（1）连续缝焊（2）断续缝焊（3）步进缝焊三种基本类型。 11. 按钎焊温度的高低，钎焊通常分为低温钎焊（450℃以下）、中温钎焊（450~950℃）及高温钎焊（950℃以上）。有时把450℃以下的钎焊称为软钎焊，450℃以上的钎焊称为硬钎焊。 12.钎焊材料包括钎料和钎剂。 13.钎焊过程中，所涉及到的最主要的工艺参数就是钎焊温度和保温时间，们直接影响钎料填缝和钎料与母材的相互作用，从而决定了接头质量的好坏。 二．判断题 1.电阻焊是一种主要的熔焊（压焊）方法。（错） 2.用小功率电阻焊机同样可以焊接厚板铝合金。（不能）（错） 3．电阻焊时，加大锻压力，可以防止产生裂纹和缩孔等缺陷的产生。（对） 4.电阻率小而导热系数大的金属焊接性较好（较差）。（错） 5. 电极的作用是对工件施加压力并向焊接区传输电流。（对） 6. S—Sn60Pb40Sb是一种硬钎料。（软钎料）（错） 7.钎剂的主要作用只是消除钎焊金属和液态钎料表面上的氧化膜。（错）
