蝶阀>>伸缩蝶阀>>法兰式伸缩蝶阀产品详细信息
蝶阀系列价格
供用户或设计院工程项目做预算
设备技术要求 第一节供货范围、技术规格、参数与要求第二节备件和工具 第三节设备出厂前检验 第四节技术服务 第五节安装、检验、调试、试运行及验收第六节质量保证 第七节技术资料和图纸
第一节供货范围、技术规格、参数与要求一、货物需求一览表 分项报价表
二、工作环境 1.工作环境 地面使用。 最高温度：+40℃。 最低温度：-30℃。 年平均气温：+15℃。 环境相对湿度：95％。 地震烈度：7级。 海拔高度：≤1400m。 2.使用条件 乌兰木伦生活污水厂二期其他设备配套使用。 三、技术参数及要求 1.技术参数 1.1缺氧池潜水搅拌器技术参数 1.1.1参考型号：QJB 2.5/8-400/3-740S。 1.1.2功率：≥ 2.5KW。 *1.1.3叶轮直径：400mm。 *1.1.4转速：740rpm。 *1.1.5绝缘等级：H级。 *1.1.6防护等级：IP68。 *1.1.7叶片厚度：≥4mm。 *1.1.8叶片材质：不锈钢。 1.2滤板技术参数
*1.2.1滤板面积：≥110㎡。 1.2.2滤板材质：≥C45型混凝土,制造详见工艺图纸。 1.3可调式滤头技术参数 1.3.1参考型号：QSK-II。 *1.3.2数量：3456个。滤头制造及安装位置详见工艺图纸。 1.4均质滤料技术参数 *1.4.1直径：1.0mm，K=1.2。 1.4.2数量：≥140m3。 1.5粗砂技术参数 *1.5.1直径：2-4mm。 *1.5.2数量：11m3。 1.6V型槽技术参数 1.6.1规格：7550mm×750mm×830mm。 *1.6.2材质：不锈钢。 1.6.3厚度：≥10mm。 1.7污泥排放螺杆泵技术参数 *1.7.1流量：30m3/h。 *1.7.2杨程：30m。 1.7.3功率：7.5KW。 *1.7.4绝缘等级：H级。 *1.7.5防护等级：IP68 1.8刮泥机技术参数 1.8.1半径长度:8.6m。 1.8.2功率：1.5KW。 *1.8.3绝缘等级：H级。 *1.8.4防护等级：IP68。 1.9混凝快速搅拌机技术参数 1.9.1功率： 2.2KW。 *1.9.2绝缘等级：H级。 *1.9.3防护等级：IP68。 1.10絮凝慢速搅拌机技术参数 1.10.1功率：5.5KW。 *1.10.2绝缘等级：H级。 *1.10.3防护等级：IP68。
随着高科技发展的不断进步，工况要求也越来越高，新型蝶阀产品也在不断进入市场，对于蝶阀附加条件的增加、传动方式的升级、结构形式的改变、耐温耐压耐腐对材质的要求提高，产生了一系列的新型蝶阀产品。为此京蝶阀门结合国际编制标准融合公司内部制造产品进行细分整合，为工业正确选型及对台臣蝶阀有更多的认识。以下为京蝶阀门最新蝶阀型号编制方法的最新说明，如有不解请联系我司技术工程师为您讲解。 京蝶阀门蝶阀型号编制方法（按顺序） 例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C 蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀； ①蝶阀编制代号：D表示蝶阀； ②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动； ③连接方式代号：4法兰式、6焊接、7对夹式； ④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心； ⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工； ⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。 ⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z 铸铁、Q球墨铸铁、N尼龙。 以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。 京蝶阀门蝶阀型号大全 衬氟蝶阀：D71F46、D671F46、D971F46 对夹蝶阀：D71F、D71H、D71X、D71Y;

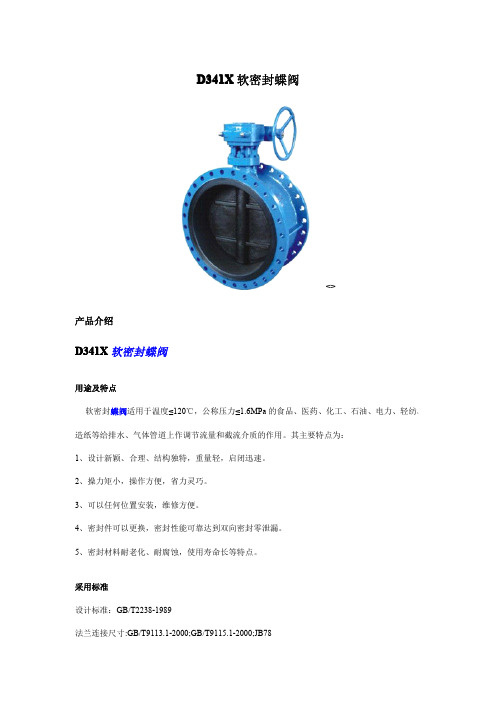

法兰蝶阀安装D341X-10/16 一、结构及用途： 本阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节作用，具有：1结构简单、体积小、重量轻，2启闭迅速、省力、流体阻力小，3调节性能好，可在0~90灵敏调节，适用于给排水，高层建筑，消防、石油、化工、医药、食品等管路上作为启闭或调节使用。 二、特点： 1、结构尺寸、体积小、重量轻、操作轻便。 2、采用整轴结构，蝶板强度高、过流面积大，流阻不止，节省能源。 3、独特的角偏心设计，本蝶阀在传统的蝶阀结构基础上配置独特的角偏心设计，充分利用偏心效应，从面实现阀门开启时，阀座与密封圈瞬时脱离，在90度行程上完全消除摩擦磨损。 三、产品样图： 四、设计与制造验收标准： 设计与制造结构长度法兰尺寸标准驱动装置标准压力试验标准GB12238 GB12221 GB/T17241.6 GB12223 GB/T13927 五、主要性能规范： 公称压力1．0Mpa 1．6Mpa 阀体强度1．5Mpa 2．4Mpa 密封性能1．1Mpa 1．76Mpa 工作温度≤100℃ 适用介质水、蒸气、油品 六、主要零件材料: 阀体球墨铸铁密封面对焊不锈钢 蝶板球墨铸铁 阀杆2Crl3 密封面丁腈橡胶 O型圈丁腈橡胶
七、外形尺寸表: 项目型号 D341X-10 D341X-16 L D D1 Z-φd1 D2 D D1 Z-φd1 D2 DN50 108 165 125 4-19 100 165 125 4-19 100 DN65 112 185 145 4-19 120 185 145 4-19 118 DN80 114 200 160 4-19 135 200 160 8-19 132 DN100 127 220 180 8-19 155 220 180 8-19 155 DN125 140 250 210 8-19 185 250 210 8-19 184 DN150 140 285 240 8-23 215 285 240 8-23 211 DN200 152 340 295 8-23 270 340 295 12-25 270 DN250 165 395 350 12-23 322 405 355 12-28 322 DN300 178 445 400 12-23 376 460 410 12-28 378 DN350 190 505 460 16-23 433 520 470 16-28 435 DN400 216 565 515 16-23 485 580 525 16-31 488 DN450 222 615 565 20-26 538 640 585 20-31 548 DN500 229 670 620 20-26 587 715 650 20-34 608 DN600 267 780 725 20-30 690 840 770 20-37 718 DN700 292 895 840 24-30 794 910 840 24-37 794 DN800 318 1015 950 24-33 901 1025 950 24-40 901 DN900 330 1115 1050 28-33 1001 1125 1050 28-40 1001 DN1000 410 1230 1160 28-36 1112 1255 1170 28-43 1112 DN1200 470 1455 1380 32-40 1328 1485 1390 32-49 1328 DN1400 530 1675 1590 36-43 1530 1685 1590 36-49 1530 DN1600 600 1915 1820 40-49 1750 1930 1820 40-56 1750 阀门的保管: 1、安装使用前的阀门应存放在干燥的仓库内，并不得将通道两端的堵盖（塞） 随意拆除。 2、保管时间较长的阀门，应定期清洗，吹干，涂防锈油，之后两端用原堵盖（塞） 封好，以保证内腔清洁及保护密封面。 九、安装准备: 1、安装前应仔细核对阀门标识，合格证、说明书等是否与管道性能要求相符。 2、检查阀门通道及密封面是否有杂物，及时进行清洁处理。 阀门开箱后要及时安装，且勿随意松动阀门的紧固螺栓。 3、安装前如需试压，应用两端对夹或在试压台上进行。按试压标准要求进行操 作，长时间超负荷试验对阀门性能是有不利影响的。 4、安装前，安装调试人员应仔细阅读使用说明书及气动、电动装置说明书、线 路图等，熟悉安装与调试程序。 5、蝶阀安装时，应使蝶板处于关闭位置。 十、安装: 1、蝶阀与管道采用螺栓连接时，应使用对焊法兰或蝶阀专用法兰，如采用平焊 钢法兰，且多层密封圈安装在阀体上，法兰内孔应与垫圈尺寸相同，以保证垫圈 将蝶阀端面的内六角螺栓端孔全部盖住，避免端面渗漏。 2、蝶阀与管道的连接螺栓，不应单个一次拧紧，应按圆周对应方向交替多次拧
蝶阀启闭件就是一个圆盘形得蝶板,在阀体内绕其自身得轴线旋转,从而达到启闭或调节得阀门叫蝶阀.蝶阀全开到全关通常就是小于900 ，蝶阀与蝶杆本身没有自锁有力，为了蝶板得定位,要在阀杆上加装蜗轮减速器。采用蜗轮减速器,不仅可以使蝶板具有自锁能力,使蝶板停止在任意位置上,还能改善阀门得操作性能。工业专用蝶阀得特点能耐高温，适用压力范围也较高,阀门公称通径大，阀体采用碳钢制造,阀板得密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造,主要用于高温介质得烟风道与煤气管道。 蝶阀得优点如下: １、启闭方便迅速、省力、流体阻力小,可以经常操作。2、结构简单，体积小,重量轻。 3、可以运送泥浆,在管道口积存液体最少。 4、低压下,可以实现良好得密封．５、调节性能好。 蝶阀得缺点如下：1、使用压力与工作温度范围小。2、密封性较差。 ?蝶阀按结构形式可分为偏置板式、垂直板式、斜板式与杠杆式.按密封形式可分为较密封型与硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。?按连接型式可分为法兰连接与对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动与电动几种。 ?蝶阀得安装与维护应注意以下事项：1、在安装时,阀瓣要停在关闭得位置上。2、开启位置应按蝶板得旋转角度来确定。3、带有旁通阀得蝶阀，开启前应先打开旁通阀。４、应按制造厂得安装说明书进行安装,重量大得蝶阀，应设置牢固得基础。 ?双球阀门 气动蝶阀 气动蝶阀就是一种转角为9０°得旋转类阀门，密封性能优良,流通能力大,结构简单，使用寿命长，便于维修。配用得执行机构就是GT型,BAW型,BA型执行机构，结构简单，紧凑，性能优，输出力矩大等特点。气动蝶阀执行机构分单作用与双作用两种型号。单作用式得独特优点就是一旦动力源发生故障,蝶阀将按控制系统得要求自动处于开启或关闭得位置。产品广泛应用于化工，石油,轻纺,电力，食品制药,制冷，造纸等工业领 技术规范 基本设计:ＧB/T １2２38 测试:ＧB/T 13927 产品规格 产品型号:D6７1X,D673Ｘ,Ｄ641X?尺寸范围：ＤN50～DN600?压力等级：1、６～１、6ＭPa 壳体材料：碳钢、不锈钢、合金钢 适用介质:气体、液体?操作方式:气动 设计特色 蝶板,阀杆，阀体,同心设计扭矩小?可双向安装 自清洁式阀座 防吹出式阀杆?IＳO 5211顶法兰?可选加长式阀杆?可提供对夹与法兰连接方式
蝶阀型号编制方法-蝶阀型号大全 ♀蝶阀型号编制方法（按顺序）：例如D343H-10C ①D ②3 ③4 ④3 ⑤H ⑥10 ⑦C 蝶阀附加代号：BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀； ①蝶阀编制代号：D表示蝶阀； ②传动形式代号：手动（省略）、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动； ③连接方式代号：4法兰式、6焊接、7对夹式； ④结构形式代号：1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心； ⑤密封材料代号：H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M 蒙乃尔合金、Y硬质合金、W阀体直接加工； ⑥压力等级代号：10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号，MPA是压力的单位；Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号，LB是美标磅级单位。 ⑦壳体材质代号：C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。 以上为常见的蝶阀相关代号，因工况特殊需定做的产品，可根据设计方案进行选型。 ♀台臣蝶阀型号大全： 衬氟蝶阀：D71F46、D671F46、D971F46
对夹蝶阀：D71F、D71H、D71X、D71Y; 法兰蝶阀：D41F、D41H、D41X、D41W、D341F、D341H、D341X、D341W；方形蝶阀：FDBD 对焊蝶阀：D363F、D363H、D363W、D963F、D963H、D963W； 气动蝶阀：D641F、D641H、D641W、D642F、D642H、D642W、D643F、D643H、D643W、D671F、D671H、D671W、D673F、D673H、D673W； 电动蝶阀：D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W； 三偏心蝶阀：D343F、D373F、D343H、D373H、D343W、D373W; 伸缩蝶阀：SD41X、SD41H、SD341X、SD341H、SD641X、SD641H、SD941X、SD941H; 双向密封蝶阀：DS343H、DS643H、DS943H； 保温蝶阀：BD343H、BD343W； 液控蝶阀：HD7Q41X全液控、HD7s41X重锤式、YxKD743H快速、HBD7Z43H 缓闭式、DX7K41H蓄能罐式。
阀门配套伸缩器、软接头 一、伸缩接头主要技术规范 1.松套限位伸缩接头所采用的标准等效于或高于下列标准： 管路松套补偿接头（GB/T12465-2017） 整体铸铁管法兰（GB/T17241.6-2008） 通用阀门球墨铸铁件技术条件（GB12227-2005） 所有伸缩器与流体接触的材料的卫生指标符合GB/T17219-2001《生活饮用水输配水设备及防护材料的安全性评价标准》的规定。 2.需有防脱拉装置设计，法兰与伸缩器铸在一起，法兰的连接尺寸符合GB/T17241.6-2008的有关规定；不采用钢筒与钢法兰焊接方式。 3.伸缩器本体、压盖、法兰材质为QT450-10或QT400-15球墨铸铁，密封圈采用丁晴橡胶。 外部连接螺栓材质为Q235A碳素钢（镀锌）。 4.防腐采用静电环氧树脂粉末涂装，涂层厚度均匀、色泽均一，涂层表面光洁，无流痕，保证十年不脱落。涂装前对表面进行吹砂除锈处理，使得表面质量达到GB/T8923-2011《涂装前钢材表面锈蚀等级和除锈等级》中的近白级（Sa2.5级）。伸缩器的外表面统一采用蓝色涂层。 5.铭牌固定在明显的位置。铭牌内容包括：伸缩器的型号及规格、工作压力、制造年月、制造厂家名称或厂标、出厂编号。 6.检验 6.1伸缩器的密封性试验、强度试验、可挠量试验、偏心量试验按GB/T12465-2017 管路松套补偿接头的规定执行； 6.2对橡胶圈、伸缩器铸体等原材料进行检测； 6.3进行型式试验。 6.4质量验收 质量验收对照表
2 铭牌应固定在明显的位置。铭牌内容如下：伸缩器的型号及规格、工作压力、制造年月、制造厂家名称或厂标、出厂编号、重量等。 3 防腐采用静电环氧树脂粉末涂装，要求涂层厚度均匀、色泽均一，涂层表面光洁，无流痕。伸缩器的外表面统一采用兰色涂层（或合同有特别要求）。 4 设计有防脱拉装置，法兰要与伸缩器铸在一起 7运输、包装 设备有牢固的包装，防腐层不会损坏，能确保设备安全到达交货地点。 内包装采用塑料膜（或塑料泡沫），外包装采用木箱，能确保设备适合长途运输、多次搬运、防雨、防潮等。 二、主要伸缩接头原理说明 1双法兰限位伸缩接头 双法兰限位伸缩接头是由本体、密封圈、压盖、伸缩短管等主要部件组成。在松套伸缩接头原有性能的基础上增设限位装置，在最大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩，一旦超过其最大伸缩量就起到限位，确保管道的安全运行，特别适用于有振动或有一定斜度及拐弯的管路中的连接。 双法兰限位伸缩接头适用于两边均与法兰连接，安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的安全运行。适用于两边均与法兰连接的管道中，安装时调节产品两端与法兰的安装长度，对角集资均匀拧紧压盖螺栓，使其成为以整体，并有一定的位移量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。能降低被连接件的压力推力(盲板力)和补偿管路安装误差，双法兰传力接头不能吸收轴向位移。双法兰传力接主要用于泵、阀门等附件的松套连接。 2大挠度松套补偿接头
ZAJW调节型电动蝶阀调节蝶阀电动法兰硬密封蝶阀电动对夹蝶阀 上海权工为您提供最好的Z AJW调节型电动蝶阀国内领先的生产厂家。选用上海权工，质量100%。上海权工阀门提供：ZAJW调节型电动蝶阀价格,规格参数，型号，批发，代理ZAJW调节型电动蝶阀概述； 由调节蝶阀部件与电动执行机构组装而成，电动执行机构分电子式电动型（DZ型）、电动型（DP型），DZ型直接接收调节仪表或计算机控制信号，DP型需与伺服放大器配套使用，方能实现自动调节功能，蝶阀部件具有流通能力大，压降损失小，开启灵活、结构紧凑等特点，该类产品可广泛应用于冶金、电力、化工等工业部门作流体压力、流量、放散等使用。非密封型电动空气调节蝶阀,电动空气调节蝶阀,非密封型蝶阀。 二、ZAJW调节型电动蝶阀主要技术参数： 阀体 型式：直通铸造蝶形阀、直通焊接蝶形阀 公称通径：DN50~4000 公称压力：PN0.6MPa 连接型式：对夹式、法兰连接、法兰连接凸面阀体、 阀板材质：WCB（SCPH2）CF8（304）、Q235A（SS41） 阀杆材质：2Cr13、304 适用温度：常温型-40℃~250℃ 中温型：-40℃~450℃ 高温型-40℃~600℃ 填料：柔性石墨、石棉盘根、石棉编织填料。 阀内组件 阀芯型式：铸造蝶形板、焊接蝶形板
流量特性：近似等百分比 密封型式：普通型、后座密封、椭圆密封 泄漏量：普通型5‰、后座型4‰、椭圆型3‰ 可调比：30：1 三、ZAJW调节型电动蝶阀执行机构： DP型 型式：DKJ（ZKJ）电动执行机构 电源：220VAC、50HZ 输入信号：正、反转反馈信号：4-20mA 环境温度：-10~+80℃ 附件：ZP3101伺服放大器 DZ型 型式：SKJ、Auma全电子式电动执行机构 电源：220VAC（380VAC）、50HZ 输入信号：4-20 mA 反馈信号：4-20 mA 环境温度：-10~+80℃、-25~+80℃ 额定转角：90° 四、ZAJW调节型电动蝶阀执行机构标准配置：
蝶阀启闭件是一个圆盘形的蝶板，在阀体绕其自身的轴线旋转，从而达到启闭或调节的阀门叫蝶阀。蝶阀全开到全关通常是小于900 ，蝶阀和蝶杆本身没有自锁有力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。 工业专用蝶阀的特点能耐高温，适用压力围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。 蝶阀的优点如下：1、启闭方便迅速、省力、流体阻力小，可以经常操作。2、结构简单，体积小，重量轻。3、可以运送泥浆，在管道口积存液体最少。4、低压下，可以实现良好的密封。5、调节性能好。蝶阀的缺点如下：1、使用压力和工作温度围小。2、密封性较差。 蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。按密封形式可分为较密封型和硬密封型两种。软密封型一般采用橡胶环密封，硬密封型通常采用金属环密封。 按连接型式可分为法兰连接和对夹式连接；按传动方式可分为手动、齿轮传动、气动、液动和电动几种。 蝶阀的安装与维护应注意以下事项：1、在安装时，阀瓣要停在关闭的位置上。2、开启位置应按蝶板的旋转角度来确定。3、带有旁通阀的蝶阀，开启前应先打开旁通阀。4、应按制造厂的安装说明书进行安装，重量大的蝶阀，应设置牢固的基础。 双球阀门 气动蝶阀 气动蝶阀是一种转角为90°的旋转类阀门,密封性能优良，流通能力大，结构简单，使用寿命长，便于维修。配用的执行机构是GT型，BAW型，BA型执行机构，结构简单，紧凑，性能优，输出力矩大等特点。气动蝶阀执行机构分单作用和双作用两种型号。单作用式的独特优点是一旦动力源发生故障，蝶阀将按控制系统的要求自动处于开启或关闭的位置。产品广泛应用于化工，石油，轻纺，电力，食品制药，制冷，造纸等工业领 技术规 基本设计：GB/T 12238 测试：GB/T 13927 产品规格 产品型号：D671X,D673X,D641X 尺寸围：DN50～DN600 压力等级：1.6～1.6MPa 壳体材料：碳钢、不锈钢、合金钢 适用介质：气体、液体 操作方式：气动
SD943H-10C DN900结构和主要尺寸 产品结构及特点: 1、本伸缩阀属三维偏心高性能多用蝶阀,由于特殊的几何形状,经计算机优 化设计,得出最佳设计参数,使启闭力矩减至最小,达到无摩擦,零泄漏的理想目的;温度-29～80℃ 2、硬密封副选用不锈钢、高温石棉多层复合,并在制造过程中进行特殊工艺 处理;具有耐高温、抗腐蚀、使用寿命长的特点; 3、流通面积大,流阻系数小,开度在10°~70°内时流量Cv值近似于等百分 比特性; 4、结构紧凑,外型美观,体积小、重量轻、便于安装维护,操作灵活,该阀是目 前理想的换代产品. 5、除手动以外可与任何电动、气动、液动、等到机构配套使用,实现远程控 制调节或切断介质流量目的.
安装与使用 1、本蝶阀可在空间任意角度的管道上安装。安装时用户确认产品的性能范围是否与适用工况一致，并要擦拭阀体内腔，使阀板处于关闭位置，并防止颗粒杂物落入阀腔内。 2、本蝶阀安装方向优先采用介质流向与阀体上箭头一致安装方向。 3、本蝶阀与管道连接时，（确定管道需要长度，先松开伸缩器压圈螺栓，将伸缩器伸至中间位置，不得超出伸缩量，方便安装）要求管道上使用对焊钢制法兰或蝶阀专用法兰，并用螺栓连接，两侧加密封垫圈，连接螺栓要对角拧紧，并将蝶阀打开。 4、对采用手柄操作的蝶阀，操作时顺时针转动手柄为关，逆时针转动手柄为开，蝶板的开度可由指示盘上的齿形控制，当开度达到要求时，松开手柄即可固定蝶板的工作位置，达到调节的目的。 对于其他传动的蝶阀其启闭位置均由限位机构限位，并同步指示蝶板的开启状态。用户在第一次使用本产品时，应先手动至一定位置，检查其指示盘方向与阀门的开启方向是否一致，如一致即可正常使用。 5、阀门需配备四条限位螺栓，本碟阀最大伸缩量不得超出上图所提供数据。可能发生的故障及消除方法
伸缩蝶阀 使 用 说 明 书
一、简介 本阀门用于石油、冶金、化工、电力、医药、食品、轻纺、船舶、市政工程及给排水系统的管路上。适合对一般腐蚀性，非腐蚀性气体、液体、半流体及固体粉末等介质进行截流和调节控制，也可作老管道改造、维修和配套阀门的换代产品。 二、作用原理和结构说明： 本阀门为法兰连接，其主要特点是结构长度可以伸缩，有利于安装于长管道上用来吸收热胀冷缩或平衡管道的振动影响，由于有较长的伸缩余地，所以省去了伸缩器。本阀门采用橡胶软密封，密封性能好，并具有结构简单，重量轻，连接尺寸短，流量大，液体阻力小，维修方便等特点。 本阀门主要零件为阀体、伸缩管、蝶板、密封圈、阀杆和执行机构，使用时顺时针方向旋转手轮为关闭，逆时针方向旋转手轮为开启。 三、主要零件材料：
五、主要外形与连接尺寸
SD341X-10、SD941X-10 主要尺寸： 六、安装、使用与保养注意事项 1、该阀在搬运过程中不准砸碰，以免损坏密封表面。 2、阀门长期存放，应放在阴凉干燥处，阀板处于开启5°~10° 状态，两端封堵并加以覆盖，有包装箱时可以重叠置放。 3、阀门安装前应做如下工作
①擦去阀门上附着的污物； ②核对工况与阀门工作压力、工作温度、耐腐蚀性是否相符； ③检查阀门各部件是否有松动或损伤； ④手动启闭阀门应灵活、无卡阻现象； 4、该类阀门允许任意位置、角度及露天安装使用。电动阀门在订 货合同中没有特殊说明者只允许竖直及室内安装使用。 5、该阀门即可以蜗轮传动，也可以电动、气动、液动或电、气、 液联动，指向0°或90°时说明启闭完成，不得再强行启闭，以免损坏机件，蜗轮箱上的两个限位螺钉，在出厂时已经调好，在使用时一般不准调整，必要调整时，调好后需将限位螺钉锁紧。 6、该阀安装后用户可根据启闭频率，制订保养周期，并按周期规 定，按时对执行机构加注润滑油脂。 7、该阀如遇启闭失常，应查明原因，进行排除，不得利用敲砸方 法强行启闭。 8、该阀要按公称长度（中间长度）进行安装，不得按两个极限长 度进行安装。 9、该阀在向管道中安装时要保证阀座与管道同轴，并在两端法兰 和阀体法兰之间夹入相适应的垫片。 10、该阀不得安装于管道拐角处或管道末端，在管路中间安装该阀时，该阀两端的管道必须固定、限位牢固。 11、该阀需要现场作性能试验时需按GB/T13927-92的规定进行，
防爆阀 目录 FA49H防爆波阀 ZSRW型防爆气动碟阀 不锈钢防爆电磁阀-ZBSF不锈钢防爆电磁阀 防爆型带灯视镜 防爆电动套筒调节阀-ZDLM防爆电动套筒调节阀 防爆电动笼式单座调节阀防爆管道阻火器-GZW-1 防爆管道阻火器 防爆阻火呼吸阀-ZFQ-1防爆阻火呼吸阀 防爆限位开关
一、产品[防爆波阀]的详细资料： 产品型号：FA49H 产品名称：防爆波阀 产品特点：FA49H防爆波阀，是一种可以阻挡水锤和消除破坏性水锤的水用安全阀。 通常安装于工程管道的前部，由多个安全阀组成，并有缓冲弹簧结构，当水锤形成但没有造成破坏能力的时候，缓冲弹簧将水锤化解当形成的水锤达到足以破坏其后的设备时，安全阀组发生作用．将阀腔内的压力排泄出阀体，防止防爆波阀后面的设备免受水锤冲击，使系统得到保护，设施正常运转。该阀安全可靠，起爆后不必重新检定，可连续使用使用寿命长。 二、主要零部件材料： 零件名称阀体、阀盖弹簧 材料碳钢不锈钢
三、主要技术参数： 公称压力：10～16MPa 公称通径-50～200mm 适用介质：水 适用温度：0～80℃法兰标准：GB／T l72416GB／T9113 试验标准：GB／T l3927APl598 四、防爆波阀主要连接外型尺寸： DN506580100125150200 L390440440500520535600 D160160160220270270375 订货须知： 一、①防爆波阀产品名称与型号②防爆波阀口径③防爆波阀是否带附件二、若已经由设计单位选定公司的防爆波阀型号，请按防爆波阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，
伸缩蝶阀的技术要求 工作条件：工作介质为水，介质压力为1.0MPA 1. 主要性能要求 ①蝶板要求贯穿式框架结构，使流阻系数及水头损失减少 ②蝶阀采用软密封，密封采用丁晴橡胶 ③蝶阀的阀轴轴套采用自润滑轴套。阀门为开闭型，立式卧式均可。 ④阀门能双向承压，正、反两方向的承受压力均为阀门的额定压力。阀门关闭时 蝶板和阀座要求密封性能良好，阀门保持100疝泄漏。 ⑤转动方向：顺时针关闭，相反则开启，阀门上有显示蝶板位置的指示器 ⑥驱动方式：手动或电动，且驱动装置能保证蝶阀在最大允许工作压力和最大流量的工作状态下正常工作。 ⑦阀体、阀瓣操作机构内外表面均经喷砂处理，蝶阀内外部均涂防腐蚀无毒环保型环氧树脂漆两道，所用涂料干后，不溶解于水，不影响水质，且不因气温变化而发生异状，其厚度在0.3mm以上。 ⑧蝶阀符合流体力学性质，并具有足够的刚度和强度，阀门流阻系数不大于0.2. ⑨阀门法兰连接尺寸和密封面的形状、尺寸符合GB/T17241.6-1998的要求。 ⑩阀体上有标注制造年份、工作压力、公称直径、水流方向等 2. 主要零部件材质要求 ①阀体、阀瓣：球墨铸铁QT450 ②阀轴、阀板：不锈钢 ③阀轴密封圈：丁氰橡胶 ④阀瓣密封圈：丁氰橡胶 ⑤上、下轴承：铝青铜 ⑥退拔销、阀体螺栓：不锈钢 5.结构形式 ■(1) 要求采用双偏心结构，具有愈关愈紧的密封功能，密封可靠。 (2)阀体要求采用优质的球墨铸铁精密铸造。 (3)阀轴要求采用优质不锈钢。 (4)阀座材质要求为不锈钢喷焊工艺。 (5)橡胶密封圈要求采用“ T”型结构与蝶板上的“ T”槽相配合并用压板紧固。 同时在蝶板压圈处设有调节螺钉，随时调整橡胶密封的比压以确保密封不泄露。 (6)橡胶密封圈要求可以在不拆卸主阀体、阀杆的情况下更换、维修方便。 (7)蝶板要求采用框架结构。 (8)轴承要求采用自润滑。 (9)阀体整体要求防腐采用环氧树脂静电喷涂。 (10)要求具有双向密封功能，安装时不受介质流向的控制也不受空间位置的
伸缩法兰蝶阀技术性能规范 伸缩法兰蝶阀为法兰式蝶阀和管道伸缩器两种功能为一体，即能起到节流作用，又能解决温差所产生的内力的消除，还能起到伸缩的作用。该伸缩法兰蝶阀可在电力、冶金、石油、化工、煤气、城市供热、水电造纸、轻纺、医药、食品、供排水、能源、一切非腐蚀性的气体、液体、半流体以及固体粉末管线和容器上作为调节和截流使用。可任意位置安装，不受介质、流向的影响，另作阀门安装时两法兰间距的调节。 技术性能规范如下表所示： 设计标准GB/T12238 API609 压力温度等级GB/T12224 API609,ASME B16.34 结构长度GB/T12221 API609,ISO5752,ASME B16.10 法兰型式尺寸GB/T9113、GB/T79 ASME B16.5\B16.47 检验与实验JB/T9.92、GB/T13927 API598 公称压力(MPa) 0.2 5 0. 6 1.0 1.6 2.5 4.0 CLASS 150 CLASS 300 CLASS 600 试验压力壳体实验0.3 75 0.9 1.5 2.4 3.75 6.0 2.93 7.58 15.0 高压密封0.2 75 0.6 6 1.1 1.7 6 2.75 4.4 2.07 5.52 11.03 低压密封0.6 0.6 适用温度-196~550(不同的工况温度选用不同材质) 适用介质水、油、气及各类腐蚀性介质（不同的介质选用不同材质）该设计使得伸缩法兰蝶阀具有如下特点： a.设计新颖，结构独特。 b.体积小，重量轻。 c.操作轻便省力，启闭迅速。 d.密封部位能调节和更换，密封性能可靠，流阻小，节能。 伸缩法兰蝶阀技术的发明，获得广大用户的认可，使广大用户受益。天津鑫特阀门制造将努力完善伸缩法兰蝶阀的性能，使用户使用起来更便捷，更放心。 关键字：伸缩法兰蝶阀，法兰蝶阀，蝶阀 天津鑫特阀门制造有限公司 笔名：写字南
球墨铸铁管道安装施工工艺 1.管材及接口： （1）管道采用球墨铸铁管，T形滑入式橡胶圈接口（球墨铸铁管出厂前应有内、外防腐措施）。 （2）预留给水支管均采用钢管，端部包封保护。钢管件中的三通、四通及其他管件的开孔处应进行孔洞加固。墨铸铁管与钢管连接，采用法兰连接。 2.管道安装： (1)在管道转角小于10。的管道转弯处及曲线段处，利用管道借转完成，安装允许的最大借转角为2。。 (2)管道的配管，应确保管道的每节管段按照设计中心位置和高程稳定在基础和坐标上。 (3)凡管径≥300的管道，须在水平和竖向的90。、45。、。、。弯头及三通处设置管道支墩，支墩施工详见国标《柔性接口给水管道支墩》（03SS505），P =部分。 土壤等效内磨檫角选用：当DN=300～800㎜时，?=10°。。 (4)管道连接前用钢丝刷清除管内与插口处的粘砂与毛刺，并将橡胶圈表面油污清除干净。 (5)球墨铸铁管管道连接时，确保橡胶圈不翘不扭，均匀一致地卡在槽内，如有衬里破损，应在承插部分涂刷植物油润滑，随之将管自插入承口内，拨正管道后用手拉葫芦拉紧（管子插入的深度应在管口做好记号），每个承插口最大转角不得大于4°21′。 3.阀门和阀门井： (1)井室砌筑应在铺好管道、装好阀门等配件后进行。构筑物尺寸与阀门、配件在井室内的位置，应保证阀门与配件的拆换，接口与法兰不得砌于井外，且与井壁、井底的距离不行小于0.25CM. (2)管道穿过井壁时预留5cm～10cm环缝,用粘土填实,沥青麻筋捣固,再用砂浆封面. (3)阀门井砌筑过程中,应随砌随检查井的内壁,用原浆勾缝,内壁需抹面,并分层压实. (4)DN≤300，采用闸阀；DN>300，采用管网法兰式伸缩蝶阀，阀门井做法见《省标》苏S01-2004阀门井图，井室深及管顶覆土以设计图纸为准。 (5)井盖安装时.下面要铺设100#水泥砂浆与砌体粘合牢固,井盖安装要保
一、产品[日标蝶阀 ]的详细资料： 产品名称：日标蝶阀 产品特点：D3/7/43H-10K系列日标对夹式,法兰式三偏心硬密封蝶阀,三偏心硬密封蝶阀 日标蝶阀的详细资料：D3/7/43H-10K系列日标对夹式,法兰式三偏心硬密封蝶阀,三偏心硬密封蝶阀 二、用途及特点： D373H-10K、20K和D343H-10K、20K系列蝶阀的主要结构特征为对夹式和法兰式三偏心密封形式，阀座密封圈采用弹性密封和软硬兼容的多层次密封两
种结构，其密封性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐高温、耐磨损、耐腐蚀等特点。广泛应用于石油、化工及工业环保水处理、高层建筑，给排水等管道上。 三、采用标准： 设计标准：API1609-83 法兰连接尺寸：JIS B2212 ??JIS B2213 ??JIS B2214 结构长度：JIS B2002-1987 压力试验：JIS B2003-1987 驱动形式 手柄、蜗轮、气动、电动等 四、主要技术参数： 五、主要零件的材质： 六、日标蝶阀D373H-10K、20K系列：
七、日标蝶阀日标D343H-10K、20K系列：
订货须知： 一、①日标蝶阀产品名称与型号②日标蝶阀口径③日标蝶阀是否带附件二、若已经由设计单位选定公司的日标蝶阀型号，请按日标蝶阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数， 相关产品： 电动伸缩蝶阀 电动二通球阀 气动对夹蝶阀 气动法兰式伸缩蝶阀 气动对夹式硬密封蝶阀 蝶阀系列价格 供用户或设计院工程项目做预算
1.1双法兰手动蝶阀 1.1.1工作条件 安装处所：阀井内 海拔高度：1100m-1140m 环境空气温度 ?最高运行温度：40℃ ?最低运行温度：-25℃ ?最低存放温度：-30℃ ?相对湿度：80% 输送介质为黄河原水，工作压力≤1.6MPa。 1.1.2蝶阀结构、主要构件材料要求及制造标准 1、蝶阀结构为软密封偏心设计，具有正、反双向密封功能。阀门由阀轴驱动阀板，阀板做90°转动。阀瓣要求为流阻小的铸造成型双平板桁架流通式结构，密封圈材料为EPDM橡胶，可在线更换密封。 2、阀门安装在泄水管道上（竖直管段），阀轴垂直于水流方向，介质上进下出，传动部分润滑采用黄油润滑。 3、阀门应具有可靠的密封性能，在处于全关状态下，保证无任何渗漏。（泄漏等级VI级）。 4、主要构件材质要求： ·阀体：球墨铸铁 ·蝶板：球墨铸铁 ·阀轴：不锈钢，材料为2Cr13 ·阀体密封座：不锈钢，材料为1Cr18Ni9Ti ·阀板密封圈：EPDM橡胶；运行寿命：开关次数达到40000次（约15年以上）。 5、蝶阀按GB/T12238及JB/T5299制造，法兰连接尺寸执行GB9115.1-2000规定。 6、阀门的驱动机构要有足够的刚度，能承受所需的力矩，保证阀板在开启或关闭时的稳定性，以及保证使阀板能稳定地停留在任意位置。
7、阀门保护层采用可食性环氧树脂喷涂。 8、采用蜗轮蜗杆传动，手动齿轮执行机构在任何位置都有自锁。方头向上，并配有方芯（明露的采用手轮）。T形扳手顺时针旋转为关闭阀门，在工作压力下应以不大于240N·m的力矩启闭阀门，以易于操作。蜗轮机构应满足气密性要求，以保证蝶阀长期浸在水中的寿命要求。 手动蝶阀技术参数 型号公称直径(mm)公称压力(MPa)台数备注 D343H-16800 1.68管线检修放空阀井1.2双法兰传力接头 1.2.1概述 供货商提供的双法兰传力伸缩接头应适合黄河原水、环境温度-20～40℃。 伸缩接头应符合GB/T12456、GB12227及其他相关标准或相当的ISO标准，。伸缩接头本体不应有擦伤、沟槽或碰撞形成的明显凹陷，并不得有裂纹、结疤、折叠、分层等缺陷。 传力伸缩接头应可以消除轴向伸缩间距及在拆装阀门时提供间隙，并设有限位装置，可实现管道在允许的伸缩量中可以自由伸缩，一旦超过其最大伸缩量，就起到限位作用。 传力伸缩接头发货前内外表面均应已作防腐处理，并应适应工作介质。1.2.2结构及性能 （1）提供的法兰式传力伸缩接头应能够与相同公称直径的阀门等设备直接连接，并提供足够尺寸和数量的螺栓、螺母。 （2）伸缩量 传力伸缩接头的伸缩量应不低于以下要求△L≥65mm； （3）所有接头应装拆灵活简便，同一类产品的零部件应均能互换。 1.2.3材料 法兰及接头本体：钢Q235B材质； 橡胶密封圈：EPDM橡胶； 螺栓、螺母：优质碳素钢Q235B； 限位短管：钢Q235B材质。
SD943H-10C DN800结构和主要尺寸 产品结构及特点: 1、本伸缩阀属三维偏心高性能多用蝶阀,由于特殊的几何形状,经计算机优 化设计,得出最佳设计参数,使启闭力矩减至最小,达到无摩擦,零泄漏的理想目的;温度-29～80℃ 2、硬密封副选用不锈钢、高温石棉多层复合,并在制造过程中进行特殊工艺 处理;具有耐高温、抗腐蚀、使用寿命长的特点; 3、流通面积大,流阻系数小,开度在10°~70°内时流量Cv值近似于等百分 比特性; 4、结构紧凑,外型美观,体积小、重量轻、便于安装维护,操作灵活,该阀是目 前理想的换代产品. 5、除手动以外可与任何电动、气动、液动、等到机构配套使用,实现远程控 制调节或切断介质流量目的.
安装与使用 1、本蝶阀可在空间任意角度的管道上安装。安装时用户确认产品的性能范围是否与适用工况一致，并要擦拭阀体内腔，使阀板处于关闭位置，并防止颗粒杂物落入阀腔内。 2、本蝶阀安装方向优先采用介质流向与阀体上箭头一致安装方向。 3、本蝶阀与管道连接时，（确定管道需要长度，先松开伸缩器压圈螺栓，将伸缩器伸至中间位置，不得超出伸缩量，方便安装）要求管道上使用对焊钢制法兰或蝶阀专用法兰，并用螺栓连接，两侧加密封垫圈，连接螺栓要对角拧紧，并将蝶阀打开。 4、对采用手柄操作的蝶阀，操作时顺时针转动手柄为关，逆时针转动手柄为开，蝶板的开度可由指示盘上的齿形控制，当开度达到要求时，松开手柄即可固定蝶板的工作位置，达到调节的目的。 对于其他传动的蝶阀其启闭位置均由限位机构限位，并同步指示蝶板的开启状态。用户在第一次使用本产品时，应先手动至一定位置，检查其指示盘方向与阀门的开启方向是否一致，如一致即可正常使用。 5、阀门需配备四条限位螺栓，本碟阀最大伸缩量不得超出上图所提供数据。可能发生的故障及消除方法
