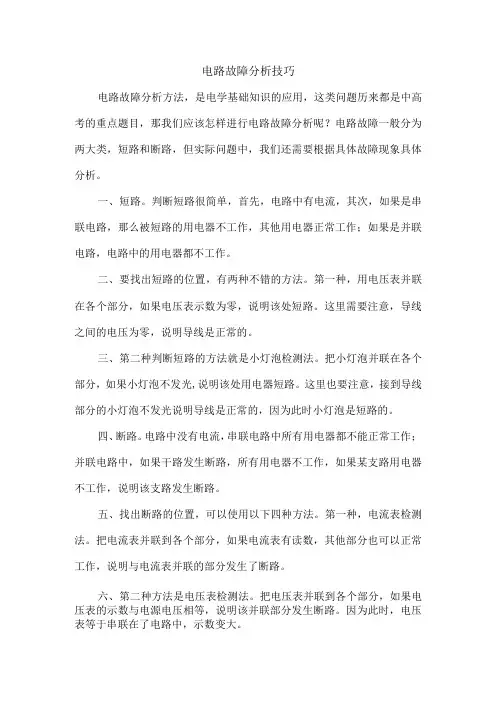

电路故障基本判断方法
1、利用电流表、电压表判断电路故障
(1) 利用电压表
(1)当电压表示数为电源电压时有两种推测：①是电压表所测范围电路断路；②是电压表所测范围之外的所有用电器都短路
( 2)当电压表示数为零时有两种推测：①是电压表所测范围电路短路；
②电压表所测范围之外有断路的地方．
(2)利用电压电流表
a.电流表示数正常而电压表无示数“电流表示数正常”表明电流表所在电路为通路，“电压表无示数” 表明无电流通过电压表。
故障原因可能是：①电压表损坏; ②电压表接触不良; ③与电压表并联的用电器短路。
b.电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过，“电流表无示数”说明没有或几乎没有电流流过电流表。
故障原因可能是：①电流表短路；②和电压表并联的用电器断路
(3)电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，可能是干路断路导致无电流。
★利用电导线判断电路故障★(主要判断断路故障)
电路中无电流或灯泡不发光：将导线接在两点间，如果电路中有电流（或电路中灯泡发光了），说明此两点间有断路。
2、常结合灯泡的亮灭来进一步判断：串联电路中两灯都不亮可能是某处断；串联电路中一亮一灭可能是灭的那个短；并联电路中一亮一灭
可能是灭的那个断．
3、有时题意与上述推测矛盾：电压表或电流表自身坏了或没接上时，示数为零．
4. 故障类型
①短路：电路被短路部分有电流通过（电流表有示数）被短路两点之间没有电压（电压表无示数）
②断路：电路断路部分没有电流通过（电流表无示数）
断路两点之间有电压，断路同侧导线两点无电压
第2章电路的基本分析方法 电路的基本分析方法贯穿了整个教材，只是在激励和响应的形式不同时，电路基本分析方法的应用形式也不同而已。本章以欧姆定律和基尔霍夫定律为基础，寻求不同的电路分析方法，其中支路电流法是最基本的、直接应用基尔霍夫定律求解电路的方法；回路电流法和结点电压法是建立在欧姆定律和基尔霍夫定律之上的、根据电路结构特点总结出来的以减少方程式数目为目的的电路基本分析方法；叠加定理则阐明了线性电路的叠加性；戴维南定理在求解复杂网络中某一支路的电压或电流时则显得十分方便。这些都是求解复杂电路问题的系统化方法。 本章的学习重点： ●求解复杂电路的基本方法：支路电流法； ●为减少方程式数目而寻求的回路电流法和结点电压法； ●叠加定理及戴维南定理的理解和应用。 2．1 支路电流法 1、学习指导 支路电流法是以客观存在的支路电流为未知量，应用基尔霍夫定律列出与未知量个数相同的方程式，再联立求解的方法，是应用基尔霍夫定律的一种最直接的求解电路响应的方法。学习支路电流法的关键是：要在理解独立结点和独立回路的基础上，在电路图中标示出各支路电流的参考方向及独立回路的绕行方向，正确应用KCL、KVL列写方程式联立求解。支路电流法适用于支路数目不多的复杂电路。 2、学习检验结果解析 （1）说说你对独立结点和独立回路的看法，你应用支路电流法求解电路时，根据什么原则选取独立结点和独立回路？ 解析：不能由其它结点电流方程（或回路电压方程）导出的结点（或回路）就是所谓的独立结点（或独立回路）。应用支路电流法求解电路时，对于具有m条支路、n个结点的电路，独立结点较好选取，只需少取一个结点、即独立结点数是n－1个；独立回路选取的原则是其中至少有一条新的支路，独立回路数为m－n＋1个，对平面电路图而言，其网孔数即等于独立回路数。 2．图2.2所示电路，有几个结点？几条支路？几个回路？几个网孔？若对该电路应用支
1.反馈与反馈通路 放大电路输出量的一部分或全部通过一定的方式引回到输入回路，影 响输入，称为反馈。 基本放大电路的放大倍数 ' i o X X A =；反馈系数 o f X X F = 反馈放大电路的放大倍数 i o f X X A = 利用PPT演示方块图 基本放大电路主要功能为 放大信号，反馈网络的主 要功能为传输反馈信号。 o X 输出量 ' i X 静输入量 i X 输入量 f X 反馈量 f i ' i X X X - = 2、反馈的形式 （1）正反馈和负反馈 从反馈的结果来判断，凡反馈的结果使输出量的变化减小的为负反 馈，否则为正反馈；凡反馈的结果使净输入量减小的为负反馈，否则为正 反馈 利用PPT演示图2.4.2b， 重温 e R引入的负反馈作 用 （2）直流反馈和交流反馈 仅在直流通路中存在的反馈称为直流反馈，仅在交流通路中存在的反馈称 为交流反馈。 直流反馈的作用主要用于 稳定放大电路的静态工作 点 f R上既有直流反馈也有 交流反馈， 引入直流负反馈的目的： 稳定静态工作点； 引入交流负反馈的目的： 改善放大电路的性能
（3）局部反馈和级间反馈 （重点研究级间反馈或称总体反馈） PPT 上演示此图 只对多级放大电路中某一级起反馈作用的称为局部反馈3R 支路，将多级放大电 路的输出量引回到其输入级的输入回路的称为级间反馈4R 支路。 二、交流负反馈的组态 1．电压反馈与电流反馈 描述放大电路和反馈网络在输出端的连接方式 按取样方式划分——从输出端看 （PPT 上演示下图） 电压反馈：对交流信号而言，若基本放大电路、反馈回路、负载在取样端是并联连接，则称为并联取样。由于在这种取样方式下，f X 正比与输出电压， f X 反映的是输出电压的变化，所以又称为电压反馈。 稳定输出电压 电流反馈：对交流信号而言，若基本放大电路、反馈回路、负载在取样端是串联连接，则称为串联取样。由于在这种取样方式下，f X 正比与输出电流，f X 反映的是输出电流的变化，所以又称为电流反馈。 稳定输出电流 2． 串联反馈和并联反馈 描述放大电路和反馈网络在输入端的连接方式 按比较方式划分——从输入端看 （PPT 上演示下图） 串联反馈：对交流信号而言，信号源、基本放大电路、反馈网络在比较端是串联连接，则为串联反馈，反馈信号和输入信号以电压的形式进行叠加，产生净输入量。 f i i u u u -=' 减少净输入电压
第2章电路的基本分析方法 一、填空题： 1. 有两个电阻，当它们串联起来的总电阻为10Q,当他们并联起来的总电阻为 2.4 Q 这两个电阻的阻值分别为_4Q _和__6Q — 2. 下图所示的电路，A B之间的等效电阻R= 1Q 电路的等效电阻R A B=60Q R CD 5. _______________________________________________________ 下图所示电 路中的A B两点间的等效电阻为12KQ _______________________________ 图中所示 的电流l=6mA则流经6K电阻的电流为2mA ；图中所示方向的电压U为12V 此 6K电阻消耗的功率为24mW 。 4. 3.下图所示的电路, 下图所示电路，每个电阻的阻值均为30 Q, B o B之间的等效电阻R A E=3Q O 6Q 3Q 2Q 2 Q 2 Q 2Q
鼻s Ik 10k皐 A Q T 1 L__JI 1_ () --------------------- 10kQ知 ]6k j L + B O ------ o
6. 下图所示电路中，ab 两端的等效电阻为12Q , cd 两端的等效电阻为4 Q 8.下图所示电路中,ab 两点间的电压U ab 为io V 。 + iov a 24V 已知U F 3V, I S = 3 A 时，支路电流I 才等于2A 。 10. 某二端网络为理想电压源和理想电流源并联电路， 则其等效电路为 理想电压 源。 11. 已知一个有源二端网络的 开路电压为20V,其短路电流为5A,则该有源二端 网络外接4 Q 电阻时，负载得到的功率最大， 最大功率为 25W 12. 应用叠加定理分析线性电路时， 对暂不起作用的电源的处理，电流源应看作 开路，电压 7?下图所示电路a 、 6 Q a i — 5 Li b 间的等效电阻Rab 为4" 9.下图所示电路中, d 15 Q b Hi BO
《电工与电子技术基础》自测题 第1章直流电路及其分析方法 判断题 1.1 电路的基本概念 1．电路中各物理量的正方向不能任意选取。 [ ] 答案:X 2．电路中各物理量的正方向不能任意选取。 [ ] 答案:X 3．某电路图中，已知电流I=-3A，则说明图中电流实际方向与所标电流方向相同。 答案:X 4．某电路图中，已知电流I=-3A，则说明图中电流实际方向与所标电流方向相反。 答案:V 5．电路中各物理量的正方向都可以任意选取。 [ ] 答案:V 6．某电路图中，已知电压U=-30V，则说明图中电压实际方向与所标电压方向相反。 答案:V 7．组成电路的最基本部件是：电源、负载和中间环节 [ ] 答案:V 8．电源就是将其它形式的能量转换成电能的装置。 [ ] 答案:V 9．如果电流的大小和方向均不随时间变化，就称为直流。 [ ] 答案:V 10．电场力是使正电荷从高电位移向低电位。 [ ] 答案:V 11．电场力是使正电荷从低电位移向高电位。 [ ] 答案:X 1.2 电路基础知识 1．所求电路中的电流（或电压）为＋。说明元件的电流（或电压）的实际方向与参考方向一致；若为－，则实际方向与参考方向相反。[ ] 答案:V 2．阻值不同的几个电阻相并联，阻值小的电阻消耗功率小。[ ] 答案:X
答案:X 4．电路就是电流通过的路径。 [ ] 答案:V 5．电路中选取各物理量的正方向，应尽量选择它的实际方向。 [ ] 答案:V 6．电路中电流的实际方向总是和任意选取的正方向相同。 [ ] 答案:X 7．电阻是用来表示电流通过导体时所受到阻碍作用大小的物理量。[ ] 答案:V 8．导体的电阻不仅与其材料有关，还与其尺寸有关。 [ ] 答案:V 9．导体的电阻只与其材料有关，而与其尺寸无关。 [ ] 答案:X 10．导体的电阻与其材料无关，而只与其尺寸有关。 [ ] 答案:X 11．电阻中电流I的大小与加在电阻两端的电压U成正比，与其电阻值成反比。[ ] 答案:V 12．电阻中电流I的大小与加在电阻两端的电压U成反比，与其电阻值成正比。[ ] 答案:X 13．如果电源的端电压随着电流的增大而下降很少，则说明电源具有较差的外特性。 [ ]答案:X 14．如果电源的端电压随着电流的增大而下降很少，则说明电源具有较好的外特性。 [ ]答案:V 15．欧姆定律是分析计算简单电路的基本定律。 [ ] 答案:V 16．平时我们常说负载增大，其含义是指电路取用的功率增大。 [ ] 答案:V 17．平时我们常说负载减小，其含义是指电路取用的功率减小。 [ ] 答案:V 18．平时我们常说负载增大，其含义是指电路取用的功率减小。 [ ] 答案:X 19．平时我们常说负载减小，其含义是指电路取用的功率增大。 [ ] 答案:X 20．在串联电路中，电阻越大，分得的电压越大。 [ ] 答案:V 21．在串联电路中，电阻越小，分得的电压越大。 [ ] 答案:X 22．在串联电路中，电阻越大，分得的电压越小。 [ ] 答案:X 23．在串联电路中，电阻越小，分得的电压越小。 [ ] 答案:V 24．在并联电路中，电阻越小，通过的电流越大。 [ ] 答案:V 25．在并联电路中，电阻越大，通过的电流越大。 [ ]
第2章 电路的分析方法 本章要求： 1. 掌握支路电流法、叠加原理和戴维宁定理等电路的基本分析方法。 2. 理解实际电源的两种模型及其等效变换。 3. 了解非线性电阻元件的伏安特性及静态电阻、动态电阻的概念，以及简单非线性电阻电路的图解分析法。 重点： 1． 支路电流法； 2． 叠加原理； 3．戴维宁定理。 难点： 1． 电流源模型； 2． 结点电压公式； 3． 戴维宁定理。 2.1 电阻串并联联接的等效变换 1．电阻的串联 特点： 1)各电阻一个接一个地顺序相联； 2)各电阻中通过同一电流； 3)等效电阻等于各电阻之和； 4)串联电阻上电压的分配与电阻成正比。 两电阻串联时的分压公式： 2．电阻的并联 特点: 1)各电阻联接在两个公共的结点之间； 2)各电阻两端的电压相同； 3)等效电阻的倒数等于各电阻倒数之和； 4)并联电阻上电流的分配与电阻成反比。 U R R R U 2111+=U R R R U 2 122+=
两电阻并联时的分流公式： 2.3 电源的两种模型及其等效变换 1．电压源 电压源是由电动势 E 和内阻 R 0 串联的电源的电路模型。若 R 0 = 0，称为理想电压源。 特点： (1) 内阻R 0 = 0； (2) 输出电压是一定值，恒等于电动势（对直流电压，有 U ≡ E ），与恒压源并联的电路电压恒定； (3) 恒压源中的电流由外电路决定。 2．电流源 电流源是由电流 I S 和内阻 R 0 并联的电源的电路模型。若 R 0 = ∞，称为理想电流源。 特点： (1) 内阻R 0 = ∞ ； (2) 输出电流是一定值，恒等于电流 I S ，与恒流源串联的电路电流恒定； (3) 恒流源两端的电压 U 由外电路决定。 3．电压源与电流源的等效变换 等效变换条件： E = I S R 0 0 R E I = S 注意： ① 电压源和电流源的等效关系只对外电路而言，对电源内部则是不等效的。 ② 等效变换时，两电源的参考方向要一一对应。 ③ 理想电压源与理想电流源之间无等效关系。 ④ 任何一个电动势 E 和某个电阻 R 串联的电路，都可化为一个电流为 I S 和这个电阻并联的电路。 4．电源等效变换法 （1） 分析电路结构，搞清联接关系； （2） 根据需要进行电源等效变换； （3） 元件合并化简：电压源串联合并，电流源并联合并，电阻串并联合并； I R R R I 2121+=I R R R I 2 112+=
几种常见电路分析方法浅析 摘要：对电路进行分析的方法很多,如叠加定理、支路分析法、网孔分析法、结点分析法、戴维南和诺顿定理等。根据具体电路及相关条件灵活运用这些方法,对基本电路的分析有重要的意义。现就具体电路采用不同方法进行如下比较。 关键词：电路分析电流源支路电流法网孔电流法结点分析法叠加定理戴维宁定理与诺顿定理 Several Commonly Used Analytical Methods in Circuit Abstract: on the circuit analysis methods, such as superposition theorem, branch analysis method, mesh analysis method, nodal analysis method, Thevenin and Norton's theorem. According to the specific circuit and related conditions of flexibility in the use of these methods, the basic circuit analysis has important significance. The specific circuit using different methods are compared. Key words :Circuit Analysis of voltage source current source branch current method mesh current method nodal analysis method of superposition theorem and David theorem and Norton theorem in Nanjing. 引言：每种电路的分析方法，一般都有其适用范围。应用霍夫定律求解适用于求多支路的电流，但电路不能太复杂；电源法等效变换法适用于电源较多的电路；节点电位法适用于支路多、节点少的电路；网孔分析法使适用于支路多、节点多、但网孔少的电路；戴维宁定理和叠加定理适用于求某一支路的电流或某段电路两端电压。上面例题的电路比较简单，可选择任意一种方法求解，对于一些比较复杂但有一
3.2 基本放大电路的分析方法 3.2.1 放大电路的静态分析 放大电路的静态分析有计算法和图解分析法两种。 （1）静态工作状态的计算分析法 根据直流通路可对放大电路的静态进行计算 (03.08) I = I B (03.09) C V =V CC－I C R c (03.10) CE I 、I C和V CE这些量代表的工作状态称为静态工作点，用Q表示。 B 在测试基本放大电路时，往往测量三个电极对地的电位V B、V E和V C即可确定三极管的工作状态。 （2）静态工作状态的图解分析法 放大电路静态工作状态的图解分析如图03.08所示。 图03.08 放大电路静态工作状态的图解分析 直流负载线的确定方法：
1. 由直流负载列出方程式V CE=V CC－I C R c 2. 在输出特性曲线X轴及Y轴上确定两个特殊点 V CC和V CC/R c,即可画出直流负载线。 3. 在输入回路列方程式V BE =V CC－I B R b 4. 在输入特性曲线上，作出输入负载线，两线的交点即是Q。 5. 得到Q点的参数I BQ、I CQ和V CEQ。 例3.1：测量三极管三个电极对地电位如图03.09所示，试判断三极管的工作状态。 图03.09 三极管工作状态判断 例3.2：用数字电压表测得V B=4.5V 、V E=3.8V 、V C =8V，试判断三极管的工作状态。 电路如图03.10所示 图03.10 例3.2电路图 3.2.2 放大电路的动态图解分析 (1) 交流负载线 交流负载线确定方法：
1.通过输出特性曲线上的Q点做一条直线，其斜率为1/R L'。 2.R L'= R L∥R c，是交流负载电阻。 3.交流负载线是有交流输入信号时，工作点Q的运动轨迹。 4.交流负载线与直流负载线相交，通过Q点。 图03.11 放大电路的动态工作状态的图解分析 (2) 交流工作状态的图解分析 动画 图03.12 放大电路的动态图解分析（动画3-1）通过图03.12所示动态图解分析，可得出如下结论： 1. v i→↑ v BE→↑ i B→↑ i C→↑ v CE→↓ |-v o|↑； 2. v o与v i相位相反； 3.可以测量出放大电路的电压放大倍数； 4.可以确定最大不失真输出幅度。 (3) 最大不失真输出幅度 ①波形的失真
难点电路详解之——负反馈放大器电路（一） 2008-04-14 17:56:17 来源：古木电子社区 （摘自电子工程师识图速成手册） （1）正反馈和负反馈概念 （2）全面了解负反馈电路的种类 （3）负反馈电路的分析方法 （4）电压并联负反馈放大器 （5）电流串联负反馈放大器 （6）电压串联负反馈放大器 （7）电流并联负反馈放大器 （8）变形负反馈电路的特点和分析方法 （9）LC并联谐振电路参与的负反馈电路 （10）LC串联谐振电路参与的负反馈电路 （11）RC负反馈式电路 （12）可控制负反馈量的负反馈电路 （13）负反馈放大器分析小结 4.1 负反馈放大器 在放大器中采用负反馈电路，其目的是为了改善放大器的工作性能，提高放大器的输出信号质量。在引入负反馈电路之后，放大器的增益要比没有负反馈时的增益小，但是可以改善放大器的许多性能，主要有四项：减小放大器的非线性失真、扩宽放大器的频带、降低放大器的噪声和稳定放大器的工作状态。 4.1.1 正反馈和负反馈概念 放大器的信号传输都是从放大器的输入端传输到放大器输出端，但是反馈过程则不同，它是从放大器输出端取出一部分输出信号作为反馈信号，再加到放大器的输入端，与原放大器输入信号进行混合，这一过程称为反馈。 1．反馈方框图 如图4-1所示是反馈方框图。从图中可以看出，输入信号Ui从输入端加到放大器中进行放大，放大后的输出信号Uo其中的一部分加到下一级放大器中，另有一部分信号经过反馈电路作为反馈信号UF，与输入信号Ui合并，作为净输入信号VI加到放大器中。 图4-1 反馈方框图
2．反馈种类 反馈电路有两种：正反馈电路和负反馈电路。这两种反馈的结果（指对输出信号的影响）完全相反。 3．正反馈概念 正反馈可以举一个例子来说明，吃某种食品，由于它很可可，所以在吃了之后更想吃，这是正反过程。 如图4-2所示正反馈方框图，当反馈信号UF与输入信号Uｉ是同相位时，?这两个信号混合后是相加的关系，所以净输入放大器的信号UI?比输入信号Uｉ更大，而放大器的放大倍数没有变化，这样放大器的输出信号Uo比不加入反馈电路时的大，这种反馈称为正反馈。 图4-2 正反馈方框图 在加入正反馈之后的放大器，输出信号愈反馈愈大（当然不会无限制地增大，这一点在后面的振荡器电路中介绍），这是正反馈的特点。正反馈电路在放大器电路中通常不用，它只是用于振荡器中。 4．负反馈概念 负反馈也可以举一例说明，一盆开水，当手指不小心接触到热水时，手指很快缩回，而不是继续向里面伸，手指的回缩过程就是负反馈过程。 如图4-3所示是负反馈方框图，当反馈信号UF相位和输入信号Ui的相位相反时，它们混合的结果是相减，结果净输入放大器的信号UI比输入信号Ui要小，?使放大器的输出信号Uo减小，引起放大器电路这种反馈过程的电路称为负反馈电路。 图4-3 负反馈方框图 5．反馈量 负反馈的结果使净输入放大器的信号变小，放大器的输出信号减小，这等效成放大器的
第1章电路及其分析方法 电路的基本概念与基本定律 一、学时：10 学时 二、目的和要求： 1．掌握电路的基本概念与基本定律； 2．理解电压、电流参考方向的意义； 3．了解电路的有载工作、开路与短路状态并能理解电功率和额定值的意义； 三、重点： 1.电压、电流的参考方向； 2.基尔霍夫定律； 四、难点： 基本概念的理解。 五、教学方式：多媒体或胶片投影或传统方法 六、习题安排： 七、教学内容： 1.1 电路模型 1、电路的作用与组成部分（举例:如日光灯电路） （1）电路的作用 ①电能的传输与转换，如电力系统。 ②传递和处理信号，如扩音机。 （2）电路的组成部分 ①电源：是供应电能的设备。如发电厂、电池等。 ②负载：是取用电能的设备。如电灯、电机等 ③中间环节：是连接电源和负载的部分，起传输和分配电能的作用。如变压器、输电线等。 2、电路的模型 由理想化电路元件组成的电路即是实际电路的电路模型，如下图所示，3、电路的基本元件
（1）元件分类 按不同原则可将元件分成以下几类： A、线性元件与非线性元件 B、有源元件与无源元件 C、二端元件与多端元件 D、静态元件与动态元件 E、集中参数元件与分布参数元件 (2)元件符号 表1-1常用理想元件及符号 （3）电阻元件 电阻元件按其电压电流的关系曲线（又称伏安特性曲线）是否是过原点的直线而分为线性电阻元件（如上图a）和非线性电阻元件（如上图b）。按其特性是否随时间变化又可分为时变电阻元件和非时变电阻元件。本节重点介绍线性非时变电阻元件。 线性电阻元件是一个二端元件，其端电压u(t)和端电流i(t)取关联参考方向时，满足欧姆定律： u(t)=R i(t) i(t)=G u(t) 式中：R为线性电阻元件的电阻，G为线性电阻元件的电导，二者均为常量，其数值由元件本身决定，与其端电压和端电流无关。且 电阻的单位：欧姆（Ω）；电导的单位：西门子（S）。 线性电阻的电阻值R就是线性电阻伏安特性中那条过原点的直线的斜率。当电阻值R＝0时，伏安特性曲线与i轴重合，如下图所示。 此时不论电流i为何值，端电压u总为零，称其为“短路”。 当电阻值R＝∞时，其伏安特性曲线与u轴重合如下图所示。 R=0时，不论端电压u为何值，电流i总为零，称其为“开路”或“断路”。电阻功率 在电阻元件取关联参考方向的情况下，电阻吸收的功率为 如电阻元件取非关联参考方向，电阻吸收的功率为 由以上两式知，无论电阻元件采用何种参考方向，任何时刻电阻吸收的功率都不可能为负值，也就是说电阻元件为耗能元件。
新疆大学 课程设计报告 所属院系：电气工程学院 专业：自动化 课程名称：电子技术基础A 设计题目：负反馈放大电路的设计 班级：自动化10-1 学生姓名：孙奥 学生学号：20102102004 指导老师: 程静、刘兵 完成日期：2012.7.7
负反馈放大电路的设计 一、 课程设计的目的 （1）初步了解和掌握负反馈放大器的设计、调试的过程。 （2）能进一步巩固课堂上学到的理论知识。 （3）了解负反馈放大器的工作原理。 （4）了解并掌握负反馈放大电路各项性能指标的测试方法。 （5）加深理解放大电路中引入负反馈的方法和负反馈对放大器各项性能指标的影响。 二、 设计方案论证 2.1框图及基本公式 图1 负反馈放大电路原理框图 图中X 表示电压或电流信号；箭头表示信号传输的方向；符号¤表示输入求和，+、–表示输入信号 与反馈信号是相减关系（负反馈），即放大电路的净输入信号为: id i f X X X =- 基本放大电路的增益（开环增益）为: /o id A X X = 反馈系数为: /f o F X X = 负反馈放大电路的增益（闭环增益）为: /f o i A X X = 2.2负反馈对放大器各项性能指标的影响 负反馈的电路形式很多，但就基本形式来说，可以分为4种：即电流串联负反馈；电压串联负反馈 ；电流并联负反馈；电压并联负反馈。一个放大器，加入了负反馈环节后，虽
图2 第一级放大电路 三极管工作在放大区时满足的条件为：BE U >on U 且CE BE U U ≥ 在电路的直流通路中，节点B 的电流方程为 1R I =2R I +BQ I 为了稳定静态工作点，通常是参数的选取满足 2R BQ I I R BQ I I 因此，12R R I I ≈，B 点电位为212 BQ CC R U V R R ≈+ 12BQ CC R U V R R ≈+ 表明基极电位几乎仅决定于21R R 与对CC V 的分压，而与环境温度无关。 为了提高输入电阻而又不致使放大电路倍数太低，应取IE1=1mA ，并选1β=80，则 be1r =bb'r +（1+1β）T E1 U I =300+(1+80)261 =2.256k ? 利用同样的原则，可得 ()()11119 //1c L o u i be R R U A U r R ββ-==++ 为了获得高输入电阻，且取Au1=50，取R5=1.8k ?,代入Au1=50,求出R3=5.1K ?。 为了计算R4，EQ U =1V ，再利用IE1（R5+R4）=EQ U 得出R4=123?，选R4为100?。
电路问题计算的先决条件是正确识别电路，搞清楚各部分之间的连接关系。对较复杂的电路应先将原电路简化为等效电路，以便分析和计算。识别电路的方法很多，现结合具体实例介绍十种方法。 一、特征识别法 串并联电路的特征是；串联电路中电流不分叉，各点电势逐次降低，并联电路中电流分叉，各支路两端分别是等电势，两端之间等电压。根据串并联电路的特征识别电路是简化电路的一种最基本的方法。 例1．试画出图1所示的等效电路。 解：设电流由A端流入，在a点分叉，b点汇合，由B端流出。支路a—R1—b和a—R2—R3(R4)—b各点电势逐次降低，两条支路的a、b两点之间电压相等，故知R3和R4并联后与R2串联，再与R1并联，等效电路如图2所示。 二、伸缩翻转法 在实验室接电路时常常可以这样操作，无阻导线可以延长或缩短，也可以翻过来转过去，或将一支路翻到别处，翻转时支路的两端保持不动；导线也可以从其所在节点上沿其它导线滑动，但不能越过元件。这样就提供了简化电路的一种方法，我们把这种方法称为伸缩翻转法。 例2．画出图3的等效电路。 解：先将连接a、c节点的导线缩短，并把连接b、d节点的导线伸长翻转到R3—C—R4支路外边去，如图4。 再把连接a、C节点的导线缩成一点，把连接b、d节点的导线也缩成一点，并把R5连到节点d 的导线伸长线上(图5)。由此可看出R2、R3与R4并联，再与R1和R5串联，接到电源上。
三、电流走向法 电流是分析电路的核心。从电源正极出发(无源电路可假设电流由一端流入另一端流出)顺着电流的走向，经各电阻绕外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地分别流过的电阻均为并联。 例3．试画出图6所示的等效电路。 解：电流从电源正极流出过A点分为三路(AB导线可缩为一点)，经外电路巡行一周，由D点流入电源负极。第一路经R1直达D点，第二路经R2到达C点，第三路经R3也到达C点，显然R 2和R3接联在AC两点之间为并联。二、三络电流同汇于c点经R4到达D点，可知R2、R3并联后与R4串联，再与R1并联，如图7所示。 四、等电势法（不讲） 在较复杂的电路中往往能找到电势相等的点，把所有电势相等的点归结为一点，或画在一条线段上。当两等势点之间有非电源元件时，可将之去掉不考虑；当某条支路既无电源又无电流时，可取消这一支路。我们将这种简比电路的方法称为等电势法。 例4．如图8所示，已知R1=R2=R3=R4=2Ω，求A、B两点间的总电阻。 解：设想把A、B两点分别接到电源的正负极上进行分析，A、D两点电势相等，B、C两点电势也相等，分别画成两条线段。电阻R1接在A、C两点，也即接在A、B两点；R2接在C、D 两点，也即接在B、A两点；R3接在D、B两点，也即接在A、B两点，R4也接在A、B两点，可见四个电阻都接在A、B两点之间均为并联(图9)。所以，P AB=3Ω。 五、支路节点法 节点就是电路中几条支路的汇合点。所谓支路节点法就是将各节点编号(约定；电源正极为第1节点，从电源正极到负极，按先后次序经过的节点分别为1、2、3……)，从第1节点开始的支路，
§3.3 负反馈放大器的分析 分析负反馈放大器，常用的方法有等效电路法和方框图法两种。用等效电路法可直接求出负反馈放大器的A uf、A rf、A gf、A if几个量。还有一种方法就是把负反馈放大器划分为基本放大器和反馈电路两部分，先计算出无反馈时的A和F，然后利用前面的方程导出负反馈对放大器各方面性能影响的公式，间接得出A uf、A rf、A gf、A if来。这种方法称之为方框图法。 一、基本放大器划分原则 用方框图法分析负反馈放大器时，关键问题在于如何把具体的负反馈放大器划分为基本放大器和反馈电路两部分。 划出基本放大器必须在无反馈时但又考虑反馈电路的负载作用的情况下进行。 基本放大器划分原则可简述如下： (1)绘出输入回路 若为电压反馈，则令u o=0 ，即将输出端短路。 若为电流反馈，则令i o=0，即将输出回路断开。(2)绘出输出回路 如为并联反馈，则令u i=0，即将输入端短路。 如为串联反馈，则令i i=0，即将输入回路断开。
上一页下一页 二、方框图法分析步骤 1.确定反馈放大器的类型，即判断反馈放大器是属于电流串联、电流并联、电压串联、电压并联中的哪一种。 2．画出无反馈时的基本放大器电路。 3.信号源采用形式。如是串联反馈宜采用电压源等效电路，如为并联反馈，则采用电流源等效电路。 4．用适当的等效电路代替晶体管。 5. 计算反馈系数F，由基本放大器直接求出X f、X o，然后算出F=X f／X o。 6．算出基本放大器的放大倍数A，输入电阻R i，输出电阻R o。 7．由A和F求出反馈深度D=1十FA。再算出A f、 R if、R of。 上一页下一页 二、方框图法分析步骤
第2章电路的基本分析方法 学习要点 掌握支路电流法、节点电压法、叠加定理、等效电源定理等常用的电路分析方法，重点是叠加定理和戴维南定理 理解电路等效的概念，掌握用电路等效概念分析计算电路的方法 了解受控源的概念以及含受控源电阻电路的分析计算 了解非线性电阻电路的图解分析方法，理解静态电阻和动态电阻的意义 电路的基本分析方法 2.1 简单电阻电路分析 2.2 复杂电阻电路分析 2.3 电压源与电流源的等效变换 2.4 电路定理 2.5 含受源电阻电路的分析 2.6 非线性电阻电路的分析 2.1 简单电阻电路分析 电阻电路：只含电源和电阻的电路 简单电阻电路：可以利用电阻串、并联方法进行分析的电路。应用这种方法对电路进行分析时，一般先利用电阻串、并联公式求出该电路的总电阻，然后根据欧姆定律求出总电流，最后利用分压公式或分流公式计算出各个电阻的电压或电流。 2.1.1 电阻的串联 n 个电阻串联可等效为一个电阻 12n R R R R =++Λ+ 分压公式 k k k R U R I U R == 两个电阻串联时 1112R U U R R = + 2 212 R U U R R =+ R +U 1－ + U 2 －+U n －+U 1－+U 2－
2.1.2 电阻的并联 n 个电阻并联可等效为一个电阻 121111 n R R R R =++Λ+ 分流公式 k k k U R I I R R = = 两个电阻并联时 2 112R I I R R = + 1 212 R I I R R = + 2.2 复杂电阻电路分析 复杂电路电阻：不能利用电阻串并联方法化简，然后应用欧姆定律进行分析的电路。解决复杂电路的方法：一种是根据电路待求的未知量，直接应用基尔霍夫定律列出足够的独立方程式，然后联立求解出各未知量；另一种是应用等效变换的概念，将电路化简或进行等效变换后，再通过欧姆定律、基尔霍夫定律或分压、分流公式求解出结果。 2.2.1 支路电流法 支路电流法是以支路电流为未知量，直接应用KCL 和KVL ，分别对节点和回路列出所需的方程式，然后联立求解出各未知电流。 一个具有b 条支路、n 个节点的电路，根据KCL 可列出（n －1）个独立的节点电流方程式，根据KVL 可列出b －(n －1)个独立的回路电压方程式。 图示电路 （1） 支路数b=3，支路电流有1I 、2I 、3I 三个。 I n n R U U S2
负反馈电路连接在放大器的输出端和输入端之间。根据负反馈放大器的输入端和输出端的不同组合形式，负反馈放大器具有以下四个电路： （1）电压并联负反馈放大电路。 （2）电压串联负反馈放大电路。 （3）电流并联负反馈放大电路。 （4）电流串联负反馈放大电路。 负反馈电路分析方法 负反馈电路是初学者难以学习的电路之一。如果掌握了基本的电路分析方法和负反馈电路的四种典型工作原理，则将更容易学习。 1.瞬时信号极性分析方法 负反馈电路的工作原理有一种具体的分析方法，即采用信号电压的瞬时极性分析方法。图4-4显示了负反馈电路，以该电路分析方法为例。 2.电路分析说明
在使用瞬时信号极性分析方法分析负反馈电路时，应注意以下几点。 3.负反馈信号类型的分析和解释 当分析负反馈电路时，有必要分析参与负反馈的信号的类型，例如直流信号或交流信号，交流信号的低频信号或高频信号或特定频率的信号。 在分析参与负反馈的信号类型时，我们主要研究负反馈电路的特性和整个负反馈环路。这些环路特性主要在以下情况下确定负反馈的类型。 四个典型的负反馈放大器 典型的负反馈放大器有四个，其他负反馈放大器的电路也会有一些变化，但是从本质上来说，它们与这四个典型电路是分不开的，因此，我们必须掌握这四个负反馈放大器的工作原理。 电压并联负反馈放大器，它是第一级共发射极放大器，它还构成电压并联负反馈放大器。在该电路中，VT1是放大器，R1是集电极基极负反馈偏置电阻，R2是集电极负载电阻，Ui是输入信号，UO是输出信号。由于这是第一级共发射极放大器，VT1电子管集电极的输出
信号电压的相位与基极上的输入信号电压的相位相反。 1.负反馈元素确定方法 根据判断方法，即放大器的输出端和输入端之间连接的分量可能是负反馈分量，从电路中可以看出，VT1管的基极之间连接了两个分量R1和C2。输入端和VT1管的集电极位于输出端，因此这两个组件可能形成负反馈电路。放大器的输入端和输出端之间未连接其他组件，因此不可能形成负反馈电路。因此，R1和C2是分析负反馈电路时的重点。 2.负反馈电阻R1的分析 在基极偏置电路中，R1是VT1管的集电极基极负反馈偏置电阻。这里，根据负反馈电路的分析方法，将说明连接该电阻器R1之后的电路的负反馈过程。 关于此负反馈电路，我们还应解释以下几点。 3.高频负反馈电容器的C2分析 从电路中可以看出，小容量的电容器C2与负反馈电阻R1并联连接。
第二章电路的分析方法 本章以电阻电路为例，依据电路的基本定律，主要讨论了支路电流法、弥尔曼定理等电路的分析方法以及线性电路的两个基本定理：叠加定理和戴维宁定理。 1．线性电路的基本分析方法 包括支路电流法和节点电压法等。 （1）支路电流法：以支路电流为未知量，根据基尔霍夫电流定律（KCL）和电压定律(KVL)列出所需的方程组，从中求解各支路电流，进而求解各元件的电压及功率。适用于支路较少的电路计算。 （2）节点电压法：在电路中任选一个结点作参考节点，其它节点与参考节点之间的电压称为节点电压。以节点电压作为未知量，列写节点电压的方程，求解节点电压，然后用欧姆定理求出支路电流。本章只讨论电路中仅有两个节点的情况，此时的节点电压法称为弥尔曼定理。 2 ．线性电路的基本定理 包括叠加定理、戴维宁定理与诺顿定理，是分析线性电路的重要定理，也适用于交流电路。 （1）叠加定理：在由多个电源共同作用的线性电路中，任一支路电压（或电流）等于各个电源分别单独作用时在该支路上产生的电压（或电流）的叠加（代数和）。 ①“除源”方法 （a）电压源不作用：电压源短路即可。 （b）电流源不作用：电流源开路即可。 ②叠加定理只适用于电压、电流的叠加，对功率不满足。 （2）等效电源定理 包括戴维宁定理和诺顿定理。它们将一个复杂的线性有源二端网络等效为一个电压源形式或电流源形式的简单电路。在分析复杂电路某一支路时有重要意义。 ①戴维宁定理：任何一个线性含源的二端网络，对外电路来说，可以用一个理想电压源和一个电阻的串联组合来等效代替，其中理想电压源的电压等于含源二端网络的开路电压，电阻等于该二端网络中全部独立电源置零以后的等效电阻。 ②诺顿定理：任何一个线性含源的二端网络，对外电路来说，可以用一个理想电流源和一个电阻的并联组合来等效代替。此理想电流源的电流等于含源二端网络的短路电流，电阻等于该二端网络中全部独立电源置零以后的等效电阻。 3 ．含受控源电路的分析 对含有受控源的电路，根据受控源的特点，选择相应的电路的分析方法进行分析。 4．非线性电阻电路分析
初中电路分析方法 集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
浅谈初中电路分析方法 会昌第二中学欧德胜 正确分析电路图，是初中学生的最基本的能力要求，一些电学计算也总是要事先进行电路情况分析，中考中所占比重较大，中考中的电学压轴题的难点、关键点往往就是电路识别问题，是普遍学生觉得难以弄懂，并且也是高中学习及以后从事涉及电学知识工作中还会经常遇到的问题，因此，必须高度重视。要过好识别电路这关，必须扫清知识、方法上的障碍。现将几个关键的问题提出来和大家一道探讨，以期抛砖引玉。 一、串、并联电路的概念及特点 教科版新教材九年级上册说的：“各个用电器之间首尾相连，然后接到电路中，我们说这样的电路叫做串联电路”和“各个用电器两端分别连在一起，然后接到电路中，我们说这各个用电路是并联电路”。 我们从上述关于串联和并联的定义中不难看出串、并联电路的特点，串联电路只有一条通路，各用电器通则都通，断则都断，互相影响，无论开关接在何处均控制整个电路，而并联电路有两条或多条支路，各用电器独立工作，干路的开关控制整个电路，支路的开关只控制其所在的那一路。 二、串、并联电路的判断方法 1．用电器连接法分析电路中用电器的连接法，逐个顺次连接的是串联，并列接在电路两点间的是并联。 2．电流法：在串联电路中电流没有分支，在并联电路中干路中的电流在分支处分成了几支路电流。 3．共同接点数法在串联中，某一用电器与另一用电器只有一个共同的连接点，而在并联中，某一用电器与另一用电器有两个共同的连接点。 4．在分析电路连接情况时，从电源正极开始，顺着电流的方向，一直到电源的负极只有一条路径的电路是串联电路。 5．由于在初中阶段多个用电器的连接不涉及混联，因而对于初中生来说，电路连接的最终结果只能是电路两种基本连接方式──串联和并联之一。 6．由于电路图画法的多样性，也造成学生不习惯而难以辨认，此时只须将原电路图整理改画成常见的标准形式，透过现象看本质。如图1的标准形式是图2，图3的标准形式是图4，另外图5、图6都可把它画成标准形式的。
课题：负反馈放大电路 课时：1课时 授课时间：2011年10月26日第3节 授课班级：09电子2班 授课教师：温乃聪 教学目标： [知识目标] 1、理解负反馈的工作原理； 2.、掌握反馈类型及判别方法； [能力目标] 1、培养学生独立分析电子电路的综合能力； 2、培养学生发现问题和解决问题的能力。 [情感目标] 1、通过学生对电路的综合分析培养学生自信心和成就感； 2、培养学生实事求是精神和严谨的作风。 教学重点：反馈类型及判别 教学难点：正负反馈的判别 教学方法：讲授、小组讨论、归纳、练习等 教学过程： 一、教学引入 前面的课程学习中我们学习了多级放大器，多级放大器虽然可以提高放大倍数，但稳定性下降了，提高电路稳定的方法很多，其中引入负反馈是有效的方法之一，今天我们将一起来探讨负反馈放大电路的相关内容。 二、新课教学 课题：负反馈放大电路 1. 反馈 定义：在放大电路中，从输出的信号取出一部分或全部通过一定的方式接回输入端的过程称之为反馈。
2. 反馈种类 （1）电压反馈或电流反馈 电压反馈 ：反馈信号取自输出电压或者输出电压的一部分； 电流反馈 ：反馈信号取自输出电流或者输出电流的一部分。 （2）串联反馈或并联反馈 串联反馈：反馈电路与信号源串联连接，则称为串联反馈； 并联反馈：反馈电路与信号源并联连接，则称为并联反馈。 （3）正反馈或负反馈 正反馈：反馈信号使净输入信号增加的反馈 负反馈：反馈信号使净输入信号减小的反馈 （4）直流、交流反馈 3. 反馈类型及判别——通过电路分析（注意本级反馈和级间反馈） 分析本级反馈R E1和级间反馈RC 接入PM 的分析各种反馈的判别 （1）电压反馈或电流反馈 反馈信号消失——电压反馈 反馈信号不消失——电流反馈
第2章 电路的基本分析方法 【教学提示】 本章是全书的重点内容之一，以直流电路为例介绍电路的分析方法，包括等效分析法、支路电流分析法、节点分析法、叠加定理法、戴维南定理法和诺顿定理法，这些方法不仅适用于直流电路，也适用于交流电路及其它电路。 【教学要求】 理解电路等效的概念，掌握用电路等效分析电路的方法； 掌握用支路电流法、节点电压法分析电路的方法； 掌握用叠加定理、戴维南定理和诺顿定理分析电路的方法。 2.1 简单电阻电路分析 分析和计算复杂电路最简单、最常用的化简方法就是电阻串并联连接的等效分析法。 2.1.1 电阻的串联 如果电路中有两个或多个电阻按顺序依次连接，则称为串联。串联时，电路中各元件的电流相等。两个或多个串联电阻可用一个等效电阻来代替，等效电阻等于各个电阻之和，即 n R R R R R ...321+++= 图2.1.2 电阻串联在电路中最基本的作用就是分压作用，即： ∑?∑= n n n Rn E R R U
可见任一串联电阻上的电压与其电阻值的大小成正比。 2.1.2 电阻的并联 若电路中有两个或两个以上的电阻连接在两公共点之间，称为并联。并联各支路两端 的电压相等，总电流为各支路的电流之和。并联电阻可用一个等效电阻来代替，等效电阻的倒数为个并联之路电阻的倒数之和。 图2.1.3 1 ... 1 1 1 1 3 2 1n R R R R R + + + = 两条并联支路的电流分别为： I R R R I 2 1 2 1+ = I R R R I 2 1 1 2+ = 上述两式为两个电阻元件的分流公式，较常使用。 【例2.1】电路如图2.1.5 （a）所示，求AB两端的等效电阻R。 4Ω 2Ω (a) (b) 4Ω2Ω6Ω (c) (d) (e) 图2.1.5 2.2 复杂电阻电路分析 2.2.1 支路电流分析法 支路电流分析法是直接以支路电流为电路变量，应用KCL、KVL和支路的伏安关系列出与支路数相等的独立方程，先解得支路电流，进而求得电路中的电压或电流。支路电流的求解规律
