机械制图标准－机械制图－尺寸标注 标准规定了在机械图样中标注尺寸的方法。 与本标准有关的国家标准。 GB 4457.3-84 《机械制图字体》 GB 4457.4-84 《机械制图图线》 GB 1183-84 《形状和位置公差术语及定义》 1 基本规则 1.1 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 1.2 图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。 1.3 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。 1.4 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。 2 尺寸数字、尺寸线和尺寸界线 2.1 尺寸数字 2.1.1 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处(图1)。 图1
2.1.2 线性尺寸数字的方向，一般应采用第一种方法注写。在不致引起误解时，也允许采用第二种方法。但在一张图样中，应尽可能采用一种方法。 方法1：数字应按图2所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图3的形式标注。 方法2：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处(图4、5)。
2.1.3 角度的数字一律写成水平方向，一般注写在尺寸线的中断处(图6)。必要时也可按图7的形式标注。
2.1.4 尺寸数字不可被任何图线所通过，否则必须将该图线断开(图8)。 图8 2.2 尺寸线 2.2.1 尺寸线用细实线绘制，其终端可以有下列两种形式： a. 箭头：箭头的形式如图9所示，适用于各种类型的图样。 b. 斜线：斜线用细实线绘制，其方向和画法如图10所示。当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直，如图11所示。
机械制图尺寸标注 1 基本规则 ①机件的真实大小是以图样上所注的尺寸数据为依据。（缺漏尺寸是不能加工的） ②图样中的尺寸（包括技术要求和其他说明）以毫米为单位，不标注单位符号（或名称），如果采用其他单位，则应注明相应的単位符号。(YAO) ③图样中所注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。（留量加工为双点划线，也属于表面结构标注） ④机件的每一个尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。（重复标注加括号） ⑤表面结构表示是根据机件的使用要求作出判断而定，采用最经济的加工方法得到是最好的。 ⑥公差配合选用优先配合，特殊的是带轮键槽。典型的配合特性：温差法，温差法和压入法，压入法，手锤打入，手锤轻轻打入，木槌装卸，加油后用手旋进，手旋进，手推滑进，手轻推进。H6-23部。 ⑦几何公差：应按照功能要求给定几何公差，同时考虑制造和检测上的要求。但不一定要指明应采用的特定的加工，测量或检验方法。对要素规定的几何公差确定了公差带，该要素应限定在公差带之内。 ⑧装配图是标示产品及其组成部分的连接装配关系的图样。它是
进行设计，装配，检验，安装，调试和维修时所必需的重要技术文件。图形，尺寸，技术要求，零件号（明细栏），标题栏五大重要方面。 ⑨包装图优先选择CAD工程制图。图形文字，序号，术语，代号及计量单位等应符合有关标准的规定。（储运方式的特殊要求）⑩完整，正确，清晰，合理，美观。（对自己高要求） 基准对齐标注。 总是忘记了Φ。
粗糙度，向视图沿箭头指向方向看去，剖切符号的注法。 IT与JS的零件使用要求，形公差的等级。
形位公差与基准的位置标注，箭头指向;还有就是Φ总是忘记了。
9. 机械制图尺寸注法 9.1 基本规则 9.1.1 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及图形的准确度无关。 9.1.2 图样中（包括技术要求和其它说明）的尺寸，以毫米为单位时，不需标注计量单位的名称，如采用其它单位，则必须注明相应的计量的代号和名称。 9.1.3 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。 9.1.4 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。 9.2 尺寸数字、尺寸线和尺寸界线 9.2.1 尺寸数据 9.2.1.1 线性尺寸的数据一般应注写在尺寸线的上方，也容许注写在尺寸线的中断处，如图9－1。 图9－1 9.2.1.2 线性尺寸数字的方向，一般应采用第一种方法注写。在不致引起误解时，也容许采用第二种方法。但在一张图样中，应尽可能采用一种方法。 方法1：数字应按图9－2所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时，可按图9－3的形式标注。 法2：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处，如图9－4。 图9－2 图9－3
图9－4 9.2.1.3 角度的数字一律写成水平方向，一般注写在尺寸线的中断处，如图9－5，9－6。 图9－5 图9－6 9.2.1.4 尺寸数字不可被任何图线所通过，否则必须将该图线断开。 9.2.2 尺寸线 9.2.2.1 尺寸线用细实线绘制，其终端可以有下列两种形式： a：箭头：箭头的形式如图所示，适用于各种类型的图样。 b：斜线：斜线用细实线绘制，其方向和画法如图9－7，9-8。当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直，如图9－9。 图9－7 图9－8
机械制图表面粗糙度符号、代号及其注法 浏览22742发布时间10/09/11 表面粗糙度符号、代号及其注法 Mechanical drawings— Surface roughness symbols and methods of indicating 1993-11-09 批准1994-07-01 实施 国家质量技术监督局发布 本标准等效采用国际标准ISO 1302—1992《技术制图——标注表面特征的方法》。 1 主题内容与适用范围 本标准规定了零件表面粗糙度符号、代号及其在图样上的注法。 本标准适用于机电产品图样及有关技术文件。其他图样和技术文件也可参照采用。 2 引用标准 GB 1031 表面粗糙度参数及其数值 GB／T 13911 金属镀覆和化学处理表示方法 GB 3505 表面粗糙度术语表面及其参数 GB 4054 涂料涂覆标记 GB 10610 触针式仪器测量表面粗糙度的规则和方法 GB 12472 木制件表面粗糙度参数及其数值 3 表面粗糙度符号、代号 3.1图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。 3.2有关表面粗糙度的各项规定应按功能要求给定。若仅需要加工(采用去除材料的方法或不去除材料的方法)但对表面粗糙度的其他规定没有要求时，允许只注表面粗糙度符号。 3.3图样上表示零件表面粗糙度的符号见表1。 表1
适用于简化代号标注 基本符号加一短划，表示表面是用去除材料的方法获得。例如：车、铣、钻、磨、剪切、抛光、腐蚀、电火花加工、气割等 基本符号加一小圆，表示表面是用不去除材料的方法获得。例如：铸、锻、冲压变形、热轧、冷轧、粉末冶金等。 或者是用于保持原供应状况的表面(包括保持上道工序的状况) 在上述三个符号的长边上均可加一横线，用于标注有关参数和说明 在上述三个符号上均可加一小圆，表示所有表面具有相同的表面粗糙度要求
1.轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。 2.盘盖类零件 这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所
示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。 在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。 3.叉架类零件 这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示
一、公差与配合的概念 (一)零件的互换性 在成批生产进行机器装配时,要求一批相配合的零件只要按零件图要求加工出来,不经任何选择或修配,任取一对装配起来,就能达到设计的工作性能要求,零件间的这种性质称为互换性。零件具有互换性,可给机器装配、修理带来方便,也为机器的现代化大生产提供了可性。 (二)公差的有关术语 零件在加工过程中,足球机床精度、刀具磨损、测量误差等的影响,不可能把零件的尺寸加工得绝对准确。为了保证互换性,必须将零件尺寸的加工误差限制在一定范围内,为例,说明公差的有关术语(轴,类同)。 1、基本尺寸 根据零件的强度与结构要求,设计时确定的尺寸。其数值应优先用标准直径或标准长度。 2、实际尺寸 通过测量所得到的尺寸。 3、极限尺寸 允许尺寸变动的两个界限值。它就是以基本尺寸为基数来确定的。两个界限值中较大的一个称为最大极限尺寸;较小的一个称为最小极限尺寸。
4、尺寸偏差(简称偏差) 某一尺寸减去其基本尺寸所得的代数差。尺寸偏差有: 上偏差=最大极限尺寸—基本尺寸 下偏差=最小极限尺寸—基本尺寸 上、下偏差统称为极限偏差,上、下偏差可以就是正值、负值或零。 国家标准规定:孔的上偏差代号为ES,孔的下偏差代号为EI;轴的上偏差代号为es,轴的下偏差代号为ei、 5、尺寸公差(简称公差) 允许尺寸的变动量。 尺寸公差=最大极限尺寸—最小极限尺寸=上偏差—下偏差 因为最大极限尺寸总就是大于最小极限尺寸,亦即上偏差总就是大于下偏差,所以尺寸公差一定为正值。 如图１a所示的孔径: 基本尺寸＝?30 最大极限尺寸＝?30、010 最小极限尺寸= ?29、990 上偏差ES=最大极限尺寸—基本尺寸 =30、010-30=+0。010 下偏差EI=最小极限尺寸—基本尺寸 =29、990-30=-0、010 公差=最大极限尺寸—最小极限尺寸
教学设计教案 课题表面粗糙度 备课人魏荔波授课日期2017.10.19 【课标要求】 1.了解表面粗糙度及其分类； 课标2. 掌握表面粗糙度的代号及选用； 解读3 掌握表面粗糙度符号在图上标注的方法； 与教 材分教学内容分析： 析表面粗糙度是《机械制图》和《零件测量技术》两本书中的一大重点知识，需要学生能够识读零件图中的各类表面粗糙度，了解表面粗糙度的计算，能够读懂 表面粗糙度各种标注的含义。 知识与表面粗糙度及其分类；表面粗糙度的代号及选用；表面粗糙度在图上技 能标注的方法。 过程与讲授法 教演示法 方法 学讨论法 目 培养学生多学、多问的情感意识；培养学生自主、合作、探究的学习方标 情感态式。 度价值通过视频或者到校企工厂里见习理解并深化概念的过程中，培养学生观 观察发现并且总结归纳的能力和擅于辨析的逻辑思维。（课外实践） 教学重点表面粗糙度代号的含义及在零件图上的标注。 重点 与难点难点表面粗糙度代号的含义及在零件图上的标注。 媒体 幻灯片课件 教具
课时 1 教学过程处理 一、温故知新（ 5min） T：上节课我们学习了如何识读零件图考纲要求中的“局部剖视图”知识点。 请两位同学回忆一下我们上节课学的内容。 S1: 概念是用剖切平面将机件局部剖开后进行投影得到的剖视图。 S2: 其特点是既能把机件局部结构表达清楚，又能保留物体的其他外形，其剖 切位置和范围可根据需要而定，是一种比较灵活的表达方法。 二、讲授新课 1. 表面粗糙度的基本概念表示零件表面具有较小间距和峰谷所组成的微 观几何形状特性，称为表面粗糙度。表面粗糙度对零件的配合性质、耐磨 性、强度、抗腐性密封性、外观要求等影响很大，因此，零件表面的粗糙 度的要求也有不同。一般说来，凡零件上有配合要求或有相对运动的表面， 表面粗糙度参数值要小。
第八节尺寸公差与配合注法（GB/T 4458.5-2003） 公差是反映对制造零件精度要求的，配合是反映相配零件之间存在的间隙或过盈情况的，即互相结合的松紧关系。所以，标注公差与配合是图样中不可缺少的内容。 本标准规定了机械图样中尺寸公差与配合公差的标注方法, 适用于机械图样中尺寸公差(线性尺寸公差和角度尺寸公差)与配合的标注方法。本标准从2003年12月1日实施，并自实施之日起代替GB/T 4458.5-1984《机械制图尺寸公差与配合注法》。 一、基本要求 1、公差带的代号及公差等级的代号等要符合GB/T 1800《极限与配合基础》的规定。 2、字体的写法应符合GB/T 14691-1993《技术制图字体》的规定。 3、尺寸注法要符合GB/T 4458.4-2003《机械制图尺寸注法》的规定。 二、在零件图上的公差注法 （一）线性尺寸公差的注法 在图样中标注线性尺寸公差的方法，常用的有标注公差带代号、标注极限偏差、同时标注公差带代号和极限偏差等三种形式。 1、标注公差带代号 随着公差与配合标准化工作的进展，对于采用标准公差的尺寸，可以直接标注公差带代号，这对于用量规（公差带的代号往往就是量规的代号）检验的场合十分简便。标注公差带代号对公差等级和配合性质的概念都比较明确，在图样中标注也简单。但缺点是具体的尺寸极限偏差不能直接看出。 （注意：当采用公差带代号标注线性尺寸的公差时，公差带的代号应注在基本尺寸的右边，如图2-160、图2-161）。 图2-160 注写公差带代号的公差注法(一) 图2-161 注写公差带代号的公差注法(二) 2、标注极限偏差
在基本尺寸后标注极限偏差的方法，尺寸的实际大小比较直观，为单件、小批生产所欢迎。至于标注极限偏差的具体方法，现说明如下： ①极限偏差数字的高度：GB/T 4458.5-2003仍规定极限偏差数字比基本尺寸的数字小一号，其优点是突出了基本尺寸，标注极限偏差所占地位较小。 ②极限偏差标注的位置：上偏差应注在基本尺寸数字的右上方，下偏差注在基本尺寸数字的右下方，并且下偏差的数字必须与基本尺寸数字注在同一底线上，如图2-162、图2-163。 图2-162 注写极限偏差的公差注法(一) 图2-163注写极限偏差的公差注法(二) ③在标注极限偏差时，上下偏差的小数点必须对齐，小数点后右端的“0”一般不予注出；如果为了使上、下偏差值的小数点后的位数相同，可以用“0”补齐，如图2-164。 图2-164 极限偏差的注法(一) ④当极限偏差中的某一偏差（上偏差或下偏差）为“零”时，用数字“0”标出，这个“0”为个位数，应与另一偏差（下偏差或上偏差）小数点前的个位数对齐，但“0”前不加符号“+”或“-”，后不加小数点，如图2-165。 图2-165 极限偏差的注法(二) ⑤当公差带相对于基本尺寸对称地配置，即上下偏差的绝对值相同时，极限偏差数字可以只注写一次，并应在极限偏差数字与基本尺寸之间注出符号“±”，且两者数字高度相同，如图2-166。 图2-166 极限偏差的注法(三)
表面粗糙度符号、代号及其注法 Mechanical drawings— Surface roughness symbols and methods of indicating 1993-11-09 批准 1994-07-01 实施 国家质量技术监督局发布 本标准等效采用国际标准ISO 1302—1992《技术制图——标注表面特征的方法》。 1 主题内容与适用范围 本标准规定了零件表面粗糙度符号、代号及其在图样上的注法。 本标准适用于机电产品图样及有关技术文件。其他图样和技术文件也可参照采用。 2 引用标准 GB 1031 表面粗糙度参数及其数值 GB／T 13911 金属镀覆和化学处理表示方法 GB 3505 表面粗糙度术语表面及其参数 GB 4054 涂料涂覆标记 GB 10610 触针式仪器测量表面粗糙度的规则和方法 GB 12472 木制件表面粗糙度参数及其数值 3 表面粗糙度符号、代号 3.1图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。 3.2有关表面粗糙度的各项规定应按功能要求给定。若仅需要加工(采用去除材料的方法 或不去除材料的方法)但对表面粗糙度的其他规定没有要求时，允许只注表面粗糙度符号。 3.3图样上表示零件表面粗糙度的符号见表1。 表1 符号意义及说明 基本符号，表示表面可用任何方法获得。当不加注粗糙度参数值或有关说明(例如：表面处理、局部热处理状况等)时，仅适用于简化代号标注 基本符号加一短划，表示表面是用去除材料的方法获得。例如：车、铣、钻、磨、剪切、抛光、腐蚀、电火花加工、气割等
基本符号加一小圆，表示表面是用不去除材料的方法获得。例如：铸、 锻、冲压变形、热轧、冷轧、粉末冶金等。 或者是用于保持原供应状况的表面(包括保持上道工序的状况) 在上述三个符号的长边上均可加一横线，用于标注有关参数和说明 在上述三个符号上均可加一小圆，表示所有表面具有相同的表面粗糙度 要求 3.4当允许在表面粗糙度参数的所有实测值中超过规定值的个数少于总数的16%时，应 在图样上标注表面粗糙度参数的上限值或下限值。 当要求在表面粗糙度参数的所有实测值中不得超过规定值时，应在图样上标注表面粗糙度参数的最大值或最小值。 3.5表面粗糙度高度参数轮廓算术平均偏差R a值的标注见表2，R a在代号中用数值表示 (单位为微米)，参数值前可不标注参数代号。 表2 代号意义代号意义 用任何方法获得的表面粗糙度，R a的上限值为3.2μm 用任何方法获得的表面粗糙度，R a 的最大值为3.2μm 用去除材料方法获得的表面粗糙度，R a的上限值为3.2μm 用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm 用不去除材料方法获得的表面粗糙度，R a的上限值为3.2μm 用不去除材料方法获得的表面粗糙度，R a的最大值为3.2μm 用去除材料方法获得的表面粗糙度，R a的上限值为3.2μm，R a的下限值为1.6μm 用去除材料方法获得的表面粗糙度，R a的最大值为3.2μm，R a的最小值为1.6μm 3.6表面粗糙度高度参数轮廓微观不平度十点高度R z、轮廓最大高度R y值(单位为微米)的标注见表3，参数值前需标注出相应的参数代号。 表3 代号意义代号意义 用任何方法获得的表面粗糙度，R y的上限值为3.2μm 用任何方法获得的表面粗糙度，R y的最大值为3.2μm 用不去除材料方法获得的表面粗糙度，R z的上限值为200μm 用不去除材料方法获得的表面粗糙度，R z的最大值为200μm 用去除材料方法获得的表面粗糙度，R z的上限值为3.2μm，下限值为1.6μm 用去除材料方法获得的表面粗糙度，R z的最大值为3.2μm，最小值为1.6μm
教案
尺寸注法 在图样上，图形只表示物体的形状。物体的大小及各部分相互位置关系，则需要用标注尺寸来确定。国家标准《机械制图尺寸注法》（GB/T 4458.4—2003）、《技术制图简化表示法第2部分；尺寸注法》（GB/T 16675.2—1996）规定了图样中尺寸的注法。一、基本规则 （1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 （2）图样中（包括技术要求和其他说明）的尺寸，以mm（毫米）为单位时，不需标注计量单位的符号或名称。若采用其他单位，则必须注明相应的计量单位的符号或名称。（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。（4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
二、尺寸数字、尺寸线和尺寸界线 一个标注完整的尺寸应标注出尺寸数字、尺寸线和尺寸界线。尺寸数字表示尺寸的大小，尺寸线表示尺寸的方向，而尺寸界线则表示尺寸的范围，如图1-13所示。 １．尺寸数字 （1）线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处（图1-14）。 图1-13尺寸数字、尺寸线和尺寸界线图1-14线性尺寸数字的注写（2）线性尺寸数字一般应按图1-15a所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图1-15b的形式标注。 图1-15线性尺寸数字的注写方向 ２．尺寸线 （1）尺寸线用细实线绘制，用以表示所注尺寸的方向。尺寸线的终端结构有两种形式——箭头和斜线。 ①箭头箭头的形式如图1-16a所示，适用于各种类型的图样。 ②斜线斜线用细实线绘制，其方向和画法如图1-16b所示。当尺寸线的终端采用斜线
机械制图标准-机械制图-尺寸标注[精华] 机械制图标准,机械制图,尺寸标注 标准规定了在机械图样中标注尺寸的方法。 与本标准有关的国家标准。 GB 4457.3-84 《机械制图字体》 GB 4457.4-84 《机械制图图线》 GB 1183-84 《形状和位置公差术语及定义》 1 基本规则 1.1 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。 1.2 图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。 1.3 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。 1.4 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。 2 尺寸数字、尺寸线和尺寸界线 2.1 尺寸数字 2.1.1 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处(图1)。
图1 2.1.2 线性尺寸数字的方向，一般应采用第一种方法注写。在不致引起误解时，也允许采用第二种方法。但在一张图样中，应尽可能采用一种方法。 方法1:数字应按图2所示的方向注写，并尽可能避免在图示30?范围内标注尺寸，当无法避免时可按图3的形式标注。 方法2:对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处(图4、5)。
2.1.3 角度的数字一律写成水平方向，一般注写在尺寸线的中断处(图6)。必要时也可按图7的形式标 注。 2.1.4 尺寸数字不可被任何图线所通过，否则必须将该图线断开(图8)。 图8 2.2 尺寸线 2.2.1 尺寸线用细实线绘制，其终端可以有下列两种形式: a. 箭头:箭头的形式如图9所示，适用于各种类型的图样。 b. 斜线:斜线用细实线绘制，其方向和画法如图10所示。当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直，如图11所示。

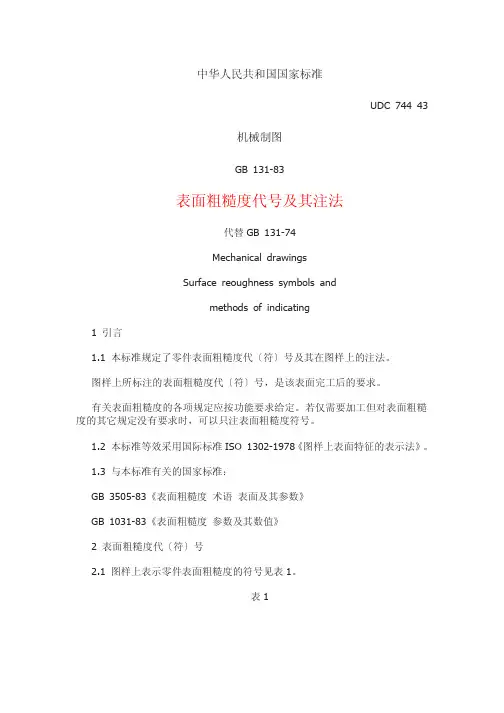

中华人民共和国国家标准 机械制图 表面粗糙度符号代号及其注法 代替 国家技术监督局批准实施 本标准等效采用国际标准主题内容与适用范围 引用标准 表面粗糙度参数及其数值金属镀覆和化学处理表示方法 表面粗糙度术语 表面及其参数 涂料涂覆标记 触针式仪器测量表面粗糙度的规则和方法木制件 表面粗糙度参数及其数值 去除材料的方法或不去除材 表面粗糙度的其它规定没有要求图样上表示零件表面粗糙度的符号见表 表 符 号 意义及说明 基本符号表示表面可用任何方法获得当不加注粗糙度参数值或 有关说明例如表面处理局部热处理状况等时仅适用于简化代号标 注 基本符号加一短划表示表面是用去除材料的方法获得例如车 铣钻磨剪切抛光腐蚀电火花加工气割等 基本符号加一小圆表示表面是用不去除材料的方法获得例如铸锻冲压变形热轧冷轧粉末冶金等 或者是用于保持原供应状况的表面包括保持上道工序的状况
符 号 意义及说明 在上述三个符号的长边上均可加一横线用于标注有关参数和说明 在上述三个符号上均可加一小圆表示所有表面具有相同的表面粗糙度要求 当允许在表面粗糙度参数的所有实测值中超过规定值的个数少于总数的注表面粗糙度参数的上限值或下限当要求在表面粗糙度参数的所有实测值中不得超过规定值时应在图样上标注表面粗糙度参数的最大值或最小表面粗糙度高度参数轮廓算术平均偏差值的标注见表在代号中参数值前可不表 表面粗糙度高度参数轮廓微观不平度十点高度度见表 前需标注出相
取样长度应标注在符号长边的横线下面见图 若按第条中表的有关规定选用对应的取样长度时在图样上可省略标 图 若需要标注表面粗糙度间距参数轮廓的单峰平均间距微观不平度的平均间距值或轮廓支承长度率长边的横线下面数值写在相是轮廓微观不平度的平均间距上限值的标注示图是轮廓支承长度率的标注示水平截距在轮廓最大高度的长度率为出的为下限图为最大值的标注示图为最小值的标注示
机械制图标准及尺寸标注 一、制图规则 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。 二、尺寸数字 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处(图1)。 图1 线性尺寸数字的方向一般应采用第一种方法注写。在不致引起误解时，也允许采用第二种方法。但在一张图样中，应尽可能采用一种方法。 方法1：数字应按尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图3的形式标注。 方法2：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处角度的数字一律写成水平方向，一般注写在尺寸线的中断处(图6)。必要时也可
按图7的形式标注；尺寸数字不可被任何图线所通过，否则必须将该图线断开。 三、尺寸线 尺寸线用细实线绘制，其终端可以有下列两种形式： a. 箭头：箭头的形式如图9所示，适用于各种类型的图样。 b. 斜线：斜线用细实线绘制，其方向和画法如图10所示。当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直，如图11所示。当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线终端的形式。当采用箭头时，在地位不够的情况下，允许用圆点或斜线代替箭头。标注线性尺寸时，尺寸线必须与所标注的线段平行。尺寸线不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。圆的直径和圆弧半径的尺寸线的终端应画成箭头，并按图12所示的方地标注。当圆弧的半径过大或在图纸范围内无法标出其圆心位置时，可按图3a的形式标注。若不需要标出其圆心位置时，可按图13v的形式标注。 标注角度时，尺寸线应画成圆弧，其圆心是该角的顶点；当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界线，此时仅在尺寸线的一端画出箭头；在没有足够的位置画箭头或注写数字时，可按图16的形式标注。 四、尺寸界线 尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线作尺寸界线。当表示曲线轮廓上各点的坐标时，可将尺寸线或其延长线作为尺寸界线。尺寸界线和般应与尺寸线垂直，必要时才允许倾斜。在光滑过渡处标注尺寸时，必须用细实经玫将轮廓线延长，从它们的交点处引出尺寸界线。标注角度的尺寸界线应洞径向引出(图21)。标注弦长或弧长的尺寸界栈应平行于该弦的垂直平分线(图22、23)，当弧度较大时，可沿径向引出。 五、标注尺寸的符号
机械设计中尺寸标注类知识 1.轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。 如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。 2.盘盖类零件 这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。 3.叉架类零件 这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
一、公差与配合的概念 （一）零件的互换性 在成批生产进行机器装配时，要求一批相配合的零件只要按零件图要求加工出来，不经任何选择或修配，任取一对装配起来,就能达到设计的工作性能要求，零件间的这种性质称为互换性。零件具有互换性，可给机器装配、修理带来方便，也为机器的现代化大生产提供了可性。 （二）公差的有关术语 零件在加工过程中，足球机床精度、刀具磨损、测量误差等的影响，不可能把零件的尺寸加工得绝对准确。为了保证互换性，必须将零件尺寸的加工误差限制在一定范围内，为例，说明公差的有关术语（轴，类同）。 1、基本尺寸 根据零件的强度和结构要求，设计时确定的尺寸。其数值应优先用标准直径或标准长度。 2、实际尺寸 通过测量所得到的尺寸。 3、极限尺寸 允许尺寸变动的两个界限值。它是以基本尺寸为基数来确定的。两个界限值中较大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
4、尺寸偏差（简称偏差） 某一尺寸减去其基本尺寸所得的代数差。尺寸偏差有： 上偏差=最大极限尺寸—基本尺寸 下偏差=最小极限尺寸—基本尺寸 上、下偏差统称为极限偏差，上、下偏差可以是正值、负值或零。 国家标准规定：孔的上偏差代号为ES，孔的下偏差代号为EI；轴的上偏差代号为es,轴的下偏差代号为ei. 5、尺寸公差（简称公差） 允许尺寸的变动量。 尺寸公差=最大极限尺寸—最小极限尺寸=上偏差—下偏差 因为最大极限尺寸总是大于最小极限尺寸，亦即上偏差总是大于下偏差，所以尺寸公差一定为正值。 如图１a所示的孔径： 基本尺寸＝?30 最大极限尺寸＝?30.010 最小极限尺寸= ?29.990 上偏差ES=最大极限尺寸—基本尺寸 =30.010-30=+0。010 下偏差EI=最小极限尺寸—基本尺寸 =29.990-30=-0.010 公差=最大极限尺寸—最小极限尺寸
公差与配合. 工作表包含机器零件配合的简易选项的表格和计算同时包含尺寸公差和偏差的定义。使用工具解决下面的任务： 1.根据国际标准ISO 286选择机器零件适合配合。 2.根据国际标准ISO 286定义机器零件的尺寸公差和偏差。 3.根据ANSI B 4.1选择机器零件的首选配合以及确定尺寸公差和偏差。 4.根据ISO 2768确定非定义的线性和角度尺寸的极限偏差。 5.为给定的间隙或各自的配合干涉来自动设计配合。 数据，流程，运算法则和标准ANSI, ISO, DIN以及其他使用于计算中。 标准列表：ANSI B4.1, ANSI B4.2, ISO 286, ISO 1829, ISO 2768, EN 20286, JIS B 0401 计算的控制，结构及语法. 计算的控制与语法可以在此链接中找到相关信息"计算的控制，结构与语法". 基本信息. 机械工程产品的各个零件的曲面的尺寸，形状和相互位置必须维持在一个确定的精度来获得其正确和可靠的功能。日常的生产流程不允许对给定的完全精确的几何特性进行维护（或量测）。生产的零件的实际表面区别于图面中描述的理想曲面。实际曲面的偏差分为4组来评估，描述和检查生产中允许的错误。 ?尺寸偏差 ?形状偏差 ?位置偏差 ?表面粗糙度偏差 费用包含了第一组同时可以被用于定义机器零件的尺寸公差和偏差。 如以上所提及的，不可能生产机器零件为绝对的尺寸精度。实际上，没有必要或无意义的。保持实际尺寸在极限尺寸之间同时允许偏差能保证工程产品具有正确的功能是足够了。所给零件的生产精度等级通过图面上描述的尺寸公差而确定。生产精度考虑到产品的功能和经济而确定。 两个零件的组合得到的配合的功能特性取决于在组合前的尺寸区别。
机械制图尺寸标注
机械设计中尺寸标注类知识 1.轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的 Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。 2.盘盖类零件 这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、
均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。 在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件 这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。 在标注叉架类零件的尺寸时，通常选用安
经典机械制图识图标准 第一部分：机械制图与尺寸标注知识 1.轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。 如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件 这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。 在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。 3.叉架类零件 这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
第八节尺寸公差与配合注法（G B/T） 公差是反映对制造零件精度要求的，配合是反映相配零件之间存在的间隙或过盈情况的，即互相结合的松紧关系。所以，标注公差与配合是图样中不可缺少的内容。 本标准规定了机械图样中尺寸公差与配合公差的标注方法, 适用于机械图样中尺寸公差(线性尺寸公差和角度尺寸公差)与配合的标注方法。本标准从2003年12月1日实施，并自实施之日起代替GB/T 《机械制图尺寸公差与配合注法》。 一、基本要求 1、公差带的代号及公差等级的代号等要符合GB/T 1800《极限与配合基础》的规定。 2、字体的写法应符合GB/T 14691-1993《技术制图字体》的规定。 3、尺寸注法要符合GB/T 《机械制图尺寸注法》的规定。 二、在零件图上的公差注法 （一）线性尺寸公差的注法 在图样中标注线性尺寸公差的方法，常用的有标注公差带代号、标注极限偏差、同时标注公差带代号和极限偏差等三种形式。 1、标注公差带代号 随着公差与配合标准化工作的进展，对于采用标准公差的尺寸，可以直接标注公差带代号，这对于用量规（公差带的代号往往就是量规的代号）检验的场合十分简便。标注公差带代号对公差等级和配合性质的概念都比较明确，在图样中标注也简单。但缺点是具体的尺寸极限偏差不能直接看出。 （注意：当采用公差带代号标注线性尺寸的公差时，公差带的代号应注在基本尺寸的右边，如图2-160、图2-161）。 图2-160 注写公差带代号的公差注法(一) 图2-161 注写公差带代号的公差注法(二) 2、标注极限偏差 在基本尺寸后标注极限偏差的方法，尺寸的实际大小比较直观，为单件、小批生产所欢迎。至于标注极限偏差的具体方法，现说明如下： ①极限偏差数字的高度：GB/T 仍规定极限偏差数字比基本尺寸的数字小一号，其
【2017年整理】机械制图_表面粗糙度符号
表面粗糙度符号、代号及其注法 Mechanical drawings— Surface roughness symbols and methods of indicating 1993-11-09 批准 1994-07-01 实施 国家质量技术监督局发布 本标准等效采用国际标准ISO 1302—1992《技术制图——标注表面特征的方法》。 1 主题内容与适用范围 本标准规定了零件表面粗糙度符号、代号及其在图样上的注法。 本标准适用于机电产品图样及有关技术文件。其他图样和技术文件也可参照采用。 2 引用标准 GB 1031 表面粗糙度参数及其数值 GB／T 13911 金属镀覆和化学处理表示方法 GB 3505 表面粗糙度术语
表面及其参数 GB 4054 涂料涂覆标记 GB 10610 触针式仪器测量表面粗糙度的规则和方法 GB 12472 木制件表面粗糙度参数及其数值 3 表面粗糙度符号、代号 3.1 图样上所标注的表面粗糙度符号、代号是该表面完工后的要求。 3.2 有关表面粗糙度的各项规定应按功能要求给定。若仅需要加工(采用去除材料的方法或不去除材料的方法)但对表面粗糙度的其他规定没有要求时，允许只注表面粗糙度符号。 3.3 图样上表示零件表面粗糙度的符号见表1。 表1 符号意义及说明 基本符号，表示表面可用任何方法获得。当不加注粗糙度参数值或有关说明 (例如：表面处理、局部热处理状况等) 时，仅适用于简化代号标注 基本符号加一短划，表示表面是用去
除材料的方法获得。例如：车、铣、钻、 磨、剪切、抛光、腐蚀、电火花加工、 气割等 基本符号加一小圆，表示表面是用不 去除材料的方法获得。例如：铸、锻、 冲压变形、热轧、冷轧、粉末冶金等。 或者是用于保持原供应状况的表面 (包括保持上道工序的状况) 在上述三个符号的长边上均可加一 横线，用于标注有关参数和说明 在上述三个符号上均可加一小圆，表 示所有表面具有相同的表面粗糙度要 求 3.4 当允许在表面粗糙度参数的所有实测值 中超过规定值的个数少于总数的16%时，应在 图样上标注表面粗糙度参数的上限值或下限值。 当要求在表面粗糙度参数的所有实测 值中不得超过规定值时，应在图样上标注表面粗 糙度参数的最大值或最小值。 3.5 表面粗糙度高度参数轮廓算术平均偏差 R a值的标注见表2，R a在代号中用数值表示(单 位为微米)，参数值前可不标注参数代号。
机械制图的公差与配合及其标注方法 机械制图, 公差与配合, 机械加工, 模具, 数控加工 机械制图的公差与配合及其标注方法一、公差与配合的概念（一）零件的互换性在成批生产进行机器装配时，要求一批相配合的零件只要按零件图要求加工出来，不经任何选择或修配，任取一对装配起来,就能达到设计的工作性能要求，零件间的这种性质称为互换性。零件具有互换性，可给机器装配、修理带来方便，也为机器的现代化大生产提供了可性。（二）公差的有关术语零件在加工过程中，足球机床精度、刀具磨损、测量误差等的影响，不可能把零件的尺寸加工得绝对准确。为了保证互换性，必须将零件尺寸的加工误差限制在一定范围内，为例，说明公差的有关术语（轴，类同）。 1、基本尺寸根据零件的强度和结构要求，设计时确定的尺寸。其数值应优先用标准直径或标准长度。 2、实际尺寸通过测量所得到的尺寸。 3、极限尺寸允许尺寸变动的两个界限值。它是以基本尺寸为基数来确定的。两个界限值中较大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。 4、尺寸偏差（简称偏差）某一尺寸减去其基本尺寸所得的代数差。尺寸偏差有：上偏差=最大极限尺寸—基本尺寸下偏差=最小极限尺寸—基本尺寸上、下偏差统称为极限偏差，上、下偏差可以是正值、负值或零。国家标准规定：孔的上偏差代号为ES，孔的下偏差代号为EI；轴的上偏差代号为es,轴的下偏差代号为、尺寸公差（简称公差）允许尺寸的变动量。尺寸公差=最大极限尺寸—最小极限尺寸=上偏差—下偏差因为最大极限尺寸总是大于最小极限尺寸，亦即上偏差总是大于下偏差，所以尺寸公差一定为正值。如图１a所示的孔径：基本尺寸＝Ø30最大极限尺寸＝Ø最小极限尺寸= Ø上偏差ES=最大极限尺寸—基本尺 寸 ==+0。010下偏差EI=最小极限尺寸—基本尺寸 ==公差=最大极限尺寸—最小极限尺寸=3。= =ES-EI=+（）=0。020 如果实际尺寸在Ø与Ø这间，即为合格。6、零线、公关带和公差带图如图1b所示，零线是在公差带图中用以确定偏差的一条基准线，即零偏差线。通常零线表示基本尺寸。在零线左端标上“0”“+”、“—”号，零线上方偏差为正；零线下方偏差为负。公差带是由代表上、下偏差的两条直线所限定的一个区域，公差带的区域宽度
