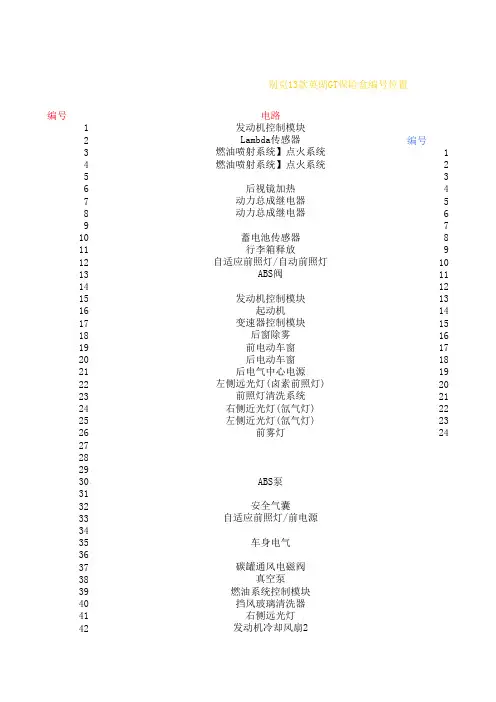

X51A 保险丝盒–仪表板标签
X51A 保险丝盒–仪表板标签的使用
丰田车系统保险丝中英文名称 英文缩略语名称相关的系统 1 FUSE 保险丝--- 熔断丝 2 DOME 保险丝---室内灯系统 3 STOP 保险丝--- 停车灯系统 4 HORN 保险丝--- 喇叭 5 ST 保险丝--- 起动机 6 DEFOG 保险丝--- 除雾器系统 7 TRUN 保险丝--- 转向信号灯系统8 PANEL 保险丝--- 仪表板 9 GAUGE 保险丝--- 组合仪表10 ENGINE 保险丝--- 发动机 11 RADIO 保险丝--- 音响系统12 CHARGE 保险丝--- 充电系统 13 IGN 保险丝--- 点火系统14 FOG 保险丝--- 防雾灯系统 15 WIPER 保险丝--- 刮水器和洗涤器系统16 CIG 保险丝--- 点烟器 17 TAIL 保险丝--- 尾灯18 A/C 保险丝--- 空调系统 19 EFI 保险丝--- 电子控制燃油喷射系20 AIR SUS 保险丝--- 空气悬架系统 21 ABS 保险丝---- 防抱死制动系统22 SRS 保险丝---- 辅助乘员保护系统 23 ECU 保险丝---- 电子控制单元24 HAZ-HORN 保险丝-----
危险-喇叭 25 POWER 保险丝--- 电动车窗控制系统26 CB DOOR 保险丝--- 电动门锁控制系统 27 FL RAD FAN 保险丝--- 散热器风扇28 HTR 保险丝--- 加热器系统29 HEAD RH-LWR 保险丝--- 右前照灯近光30 HEAD LH-LWR 保险丝--- 左前照灯近光 31 HEAD RH-UPR 保险丝--- 右前照灯远光32 HEAD LH-UPR 保险丝--- 左前照灯远光 33 TEMP ---温度34 O/D ---超速35 A/T ---自动变速器36 TDCL ---故障诊断连接器37 TEL ---车载电话 38 RR A/C ---保险丝后空调系统39 RR SEAT-HTR 保险丝--- 后座加热器系统 40 SEAT-HTR 保险丝--- 前座加热器系统 41 ECU-IG 保险丝巡航控制系统、电动倾斜和伸缩控制系统、ABS 系统 42 ECU-B 保险丝安全气囊警告灯 43 DOME-CLOCK 保险丝 ---车内照明系统、液晶车内后视镜、电子表 AIR CON [A，C] 空调BACK 倒车灯 CIG [CIGAR] 点烟器LIG。HTER 打火CHARGE 充电 DEFOG 雨刮 DOME 室内灯DEFOGGER 去雾器
TOYOTA丰田车系保险丝中英文对照 1 FUSE 保险丝 2 DOME 室内灯系统 3 STOP 停车灯系统 4 HORN 喇叭 5 ST 起动马达 6 DEFOG 除雾器系统 7 TURN 转向信号灯系统 8 PANEL 仪表板 9 GAUGE 组合仪表 10 ENGINE 引擎控制 11 RADIO 音响系统 12 CHARGE 充电系统 13 IGN 点火系统 14 FOG 雾灯系统 15 WIPER 雨刷和清洗器系统 16 CIG 点烟器 17 TAIL 尾灯 18 A/C 空调系统 19 EFI 电子控制燃油喷射系 20 AIR SUS 空气悬挂系统 21 ABS 防锁死煞车系统 22 SRS 辅助乘员保护系统 23 ECU 电子控制单元 24 HAZ-HORN 危险警告灯---喇叭 25 POWER 电动窗控制系统 26 CB DOOR 电动门锁控制系统 27 FL RAD FAN 水箱散热器风扇 28 HTR 加热器系统 29 HEAD RH-LWR 右前灯近光 30 HEAD LH-LWR 左前灯近光 31 HEAD RH-UPR 右前灯远光 32 HEAD LH-UPR 左前灯远光 33 TEMP 温度 34 O/D 超速 35 A/T 自动变速箱 36 TDCL 故障诊断联接器 37 RR A/C 后空调 38 TEL 车载电话 39 RR SEAT-HTR 后座加热 40 SEAT-HTR 前座加热 41 ECU –IG 巡行控制系统/ 电动倾斜和伸缩控制/ ABS系统 42 ECU-B 安全气囊警告灯 43DOME CLOCK 车内照明系统/ 液晶车内后视镜/ 电子钟
汽车保险丝英文译中文腾骅自动变速箱维修丰田车系统保险丝中英文名称及相关的系统对照情况见下表 FUSE 保险丝、熔断丝 2 DOME 保险丝室内灯系统 3 STOP 保险丝停车灯系统 4 HORN 保险丝喇叭 5 ST 保险丝起动机 6 DEFOG 保险丝除雾器系统 7 TRUN 保险丝转向信号灯系统 8 PANEL 保险丝仪表板 9 GAUGE 保险丝组合仪表 10 ENGINE 保险丝发动机 11 RADIO 保险丝音响系统 12 CHARGE 保险丝充电系统 13 IGN 保险丝点火系统 14 FOG 保险丝防雾灯系统 15 WIPER 保险丝刮水器和洗涤器系统 16 CIG 保险丝点烟器 17 TAIL 保险丝尾灯 18 A/C 保险丝空调系统 19 EFI 保险丝电子控制燃油喷射系 20 AIR SUS 保险丝空气悬架系统 21 ABS 保险丝防抱死制动系统 22 SRS 保险丝辅助乘员保护系统 23 ECU 保险丝电子控制单元 24 HAZ-HORN 保险丝危险-喇叭 25 POWER 保险丝电动车窗控制系统 26 CB DOOR 保险丝电动门锁控制系统 27 FL RAD FAN 保险丝散热器风扇 28 HTR 保险丝加热器系统 29 HEAD RH-LWR 保险丝右前照灯近光 30 HEAD LH-LWR 保险丝左前照灯近光 31 HEAD RH-UPR 保险丝右前照灯远光 32 HEAD LH-UPR 保险丝左前照灯远光 33 TEMP 温度 34 O/D 超速 35 A/T 自动变速器
36 TDCL 故障诊断连接器 37 TEL 车载电话 38 RR A/C 保险丝后空调系统 39 RR SEAT-HTR 保险丝后座加热器系统 40 SEAT-HTR 保险丝前座加热器系统 41 ECU-IG 保险丝巡航控制系统、电动倾斜和伸缩控制系统、ABS 系统 42 ECU-B 保险丝安全气囊警告灯 43 DOME-CLOCK 保险丝车内照明系统、液晶车内后视镜、电子表
保险丝 1.TCM 2.ECM 5.TCM ECM 6.前档刮水器继电器 8.点火线圈.喷油嘴.ECM 9. 点火线圈.喷油嘴.ECM 10.ECM 11.氧传感器 12.起动机 13.TCM燃油控制器.曲轴箱通风加热器 14.右侧日照灯继电器 15.后窗刮水器继电器 16.真空制动助力器开关.空气质量传感 器.燃油含水量传感器 17.气囊传感和SDM 18.前照灯控制模块 19.前照灯高度调节执行器 20.油泵继电器 21.前门车窗电机 22.EBCM 23.VES 24.前门车窗电机 新君威发动机保险丝盒 25.附件交流/直流电源控制模块 26.EBCM 27.EPB 28.后窗除雾器 29.左侧座椅腰部支撑开关 30.右侧座椅腰部支撑开关 31.空调压缩机继电器 32.BCM 33.加热座椅控制模块 34.天窗控制模块 35.音频放大器 37.右侧远光前照灯 38.左侧远光前照灯 41.遥控门锁接收器/自动助力泵电机 42.中速冷却风扇1继电器 43.加热洗涤器喷嘴模块/遥控门锁接 收器 44.前照灯洗涤泵继电器 45.告诉冷却风扇继电器 46.冷却风扇继电器 47.加热型氧传感器 48.前雾灯 49.右侧近光灯 50.左侧近光灯 51.喇叭 52.组合仪表 53.前照灯高度调节执行器.通风座椅鼓 风机电机.车内后视镜.轮胎气压模块 54. 前照灯开关、辅助电加热器 55. 车窗开关，前，后视镜开关 56. 前风窗玻璃洗涤液泵 57. 转向柱锁控制模块 59. 燃油加热器/二次空气喷射泵 60. 车外后视镜 61. 车外后视镜 62. 蒸发排放 (EVAP) 炭罐通风电磁阀 63. 车身控制模块/右侧玻璃破裂传感器 64. 前照灯控制模块 65.防盗警报器 66. 后窗洗涤液泵继电器 67. 燃油泵控制模块 69. 车身控制模块 70. 雨量传感器 继电器 1. 空调压缩机离合器 2. 起动机 3. 冷却风扇 4. 前风窗玻璃刮水器速度控制装置 5. 前风窗玻璃刮水器 6. 右侧日间行车灯 7. 动力系统 8. 燃油泵 9. 中速冷却风扇 1 10. 中速冷却风扇 2 11. 前照灯洗涤液泵 12. 冷却风扇转速控制装置（或继电器盒内 - 发动机舱盖下） 13. 高速冷却风扇 13. 右侧高速冷却风扇 14. 近光前照灯 15. 主点火 16. 燃油加热器 16. 二次空气喷射泵 17. 后窗除雾器 注意:以下继电器在保险丝盒内部,不可维修: 喇叭继电器. 后窗洗涤液. 泵继电器. 后窗刮水器继电器. 前风窗玻璃洗涤液泵继
QCGUH-J8FF6-33WGA-UBY62 奇瑞A3保险盒各保险丝定义 在方向盘下面左手边的面板，两个螺丝拆下来就可以看到保险丝盒了借用我贴里的图片.B区拆下就可以看到保险丝盒.好拆.
保险丝盒的外观 在35石辺弟四个险处*橙色线^^^^右［第 I试好了的，没有问 保险编号,注意与实际保险盒放的位置是反的.最右边预留的两个保险丝，里面是没有接线的.可以拿来替换烧坏的保险丝. 其它预留的保险丝里面是有电的，用来接电器
心 丿 r IP FUSES { 20A IP FUSE? OK J JP FUSES （忌） JPFUSE9 J ------ L （ ⑹） /P FUSEW tw i iP FUSE 19 lfL_FUS￡20 10A 1 IP HjSill 20A ^1 TP FUS￡12 3 j fP FUSE13 WA ） IP FUSE 14 15A ] 巴上 1 远场 7.5 A j 20A J FUS￡2 WA ） iP FUSE3 WA IP FUSE 4 …心 J 1OA \ 功能说明??你试着把6号保险丝拨下来换成预留的保险，应该可以了 .估计绿色 汽车之底 CUffiSuiDHDME. COM. CN /p FUS￡ 76 15A J （JPFUSE1 単. 保险线编号 功06 IP FUSE! 20A IPFUSEH 2QA 制动开关 IP FUSE? 10A K BCM ＞音响主机「接 车紅血址簞丿汉篩型 灯和天 窗开关 IPFUSE12 15A 晋响主机主接口.车找免 捷单元 IPFUSE3 10A 前仓探险约和继电器盒 IPFUSE13 10A IP FUSE 耳 10A :灯Jt 齐关 IP FUSE 14 15A 预留 IP FUSES 10A fiW IP FUSE 15 7.SA 诊断口、电f 防盗器 IP FUSES 20A 点粥越 IP FUSE 16 ISA 制动开关、偏角;传感器、 转向轴惟传黑器 IPFU5E7 10A 前仓保险堆和继迫髀盒、 座椅加热开关 IPFUSE17 7JA IP FUSES 10A 雨量传處器“岳視镜谓节 开关 IP FUSE 18 10A ftBCM.组合仪表=辅助 仪表 IP FUSE? ISA 诊断口、电子防盗器 IPRJSE19 1QA 空调面板■高低压开关 IPFUSE10 10A 组令仪表、捕助仪表*空 调血板、钥匙接烛开关线 舖 IPFUSE20 10A j 安全气菱控制幽 「车之凉 CLH6. klHOHDME. 换绿色的,比较保险一点
别克新君威怎么样胎压复位 1.上海通用新君越、新君越装有轮胎压力监测系统，当系统发现一只或多只轮胎压力过低，组合仪表上的轮胎压力过低指示灯将点亮，并在装备驾驶员信息中心的车辆上，出现“请检查轮胎气压” （CHECKTIRE PRESSURE）的信息。如果出现该信息，请立即停车检查所有轮胎是否损坏。将轮胎充气至推荐压力。修复完成后，必须对轮胎压力监测系统进行复位。操作方法如下：一、装备驾驶员信息中心（DIC）的车辆：1、打开点火开关；2、按住驾驶员信息中心最右侧的Gage 键，直到组合仪表上的屏幕显示胎压监测系统（TIRE MONITORSYSTEM）；3、按下带箭头的设置/重置键，直至显示胎压监测系统已复位（TIRE MONITOR SYSTEM HAS BEENRESET ）；4、复位完毕。二、未装备驾驶员信息中心（DIC）的车辆：1、打开点火开关；2、按住Odo/Trip 按钮，切换组合仪表上里程显示，直到仅显示总计里程；3、然后再次按下Odo/Trip 按钮并保持不放，几秒后，轮胎气压过低指示灯开始闪烁，当听到两声蜂鸣声后，表明复位完成。注意：2010款车型用上述步骤如果没有复位成功，需要接着以后操作步骤：将4个轮胎依次放气。每个轮胎气压放到一定程度都会报警一次。4个轮胎依次报警后，再进行充气（每个轮胎气压 2.4-2.8 bar之间）。复位成
功。老款君威在仪表台右侧面有一个保险丝盒，里面有个红色按钮，上面有英文reset，打开点火开关具体的方法有两种,一种是手动的,一种用电脑模拟信号来通知胎压监测电脑，这样有一种专用信号发生器2 .手动的是,把点火钥匙插入,电门打开第一档,然后,同时按住遥控的开锁和闭锁键,听到发出"嘟嘟"两声后,松开遥控.汽车进入匹配状态,然后,会启亮左前转向灯,这时候,用气压表对左前轮胎充气或放气,直到左前转向灯熄灭.接着是右前转向灯会启亮,同样,对右前轮胎进行充气或放气,接着是右后轮胎.再后是左后轮胎.同样的操作.但 是这个顺序不能搞错，时间也有限制，对每一个车轮充放气的时候，汽车喇叭会响一声，证明电脑已经收到你充放气车轮的信号正常，4个车轮都响，OK 如果对车辆充放气喇叭不响，证明这个车轮的胎压传感器或者胎压模块有问题或者有信号干扰
汽车保险丝盒英文对照雨刮：WIPER 天窗：SON ROOF 汽油泵 :EUEL PUMP 散热风扇：RAD FAN 前雾灯：FF-ROG LAMP 后雾灯：RR-ROG LAMP 档位控制：N ＆ P 空调：AIR CON 喇叭：HORN 右前大灯：H/L LAMP RH 左前大灯：H/L LAMP LH 记忆座椅：MEMORY 引擎控制：ENGINE CONT 发电机：ALT S 防抱死系统：ABS 电动窗：POWER 蓄电池：BATTERY 点火开关：IGN SW 电子控制模块： ECM 冷却风扇：COOL’G FAN 大灯：HEAD LAMP 倒车灯：BACK UP LAMP
鼓风机：BLOWER MOTOR 1、ANTI-LOCK 防抱死制动系统警告灯（该灯点亮说明ABS系统需检修）；? 2、TRAC OFF 牵引力控制系统警告灯（该灯有个控制按钮在转向拄左边）；? 3、LOW TRAC 全变速范围牵引力控制系统作用显示灯（该灯点亮说明TCS系统工作、正在控制驱动轮扭矩）；? 4、LOW COOLANT 冷却液液位低警告灯（该灯点亮说明冷却系统有空气或者是冷却 液低过最低位置）；? 5、LOW TIRE 轮胎气压监控灯（该灯点亮说明汽车4个轮胎的气压不平衡、需检查4 轮胎压）此灯复位按钮在仪表? 台右方保险丝盒处有个红色（rest）的按钮，按住该按钮（5s）钟即可复位；? 6、CHANGE OIL SOON 立即更换机油指示灯（该灯是监控发动机机油寿命的、该灯点亮说明您爱车需要换机油了）；? 7、SECURITY 安全灯（该灯点亮说明该车的防盗系统处于锁止状态）；? 8、SERVICE VEHICLE SOON 立即检修车辆灯（车辆PCM确定故障与排放无关就点亮 此灯）；? 9、LOW WASH 清洗液液位指示灯（该灯点亮说明您爱车的雨刮清洗液低过最低位置）；? 10、DOOR/TRUNK 车门/行李箱未关闭紧警告指示灯（该灯点亮说明您爱车的门或行 李箱门没关紧）；? 后除霜：HEATFD GLASS 尾灯：TAYILLAMP IP保险丝盒：IP PUSE BOX 助力转向 : EPS 电喷系统：F1 照明电源：LAMP 水箱风扇：RADIATOR FAN 运行继电器：BLOWER RELAY
别克君威空调故障二例 例一： 车型：别克君威(Regal)2.5GL。 行驶里程：7km。 故障现象：空调压缩机不工作。 诊断与排除：别克君威(Regal)2.5GL采用C56手动空调，但是动力系统控制模块参与了空调控制，空调请求信号电路如图1所示，空调压缩机控制电路如图2所示。 按下控制面板上空调按键，空调控制模块(HVAC)的C4端子输出5V电压给动力系统控制模块(PCM)的C2-22
端子，作为空调请求信号。PCM收到空调请求信号后，根据发动机水温、节气门开度、进气温度(环境温度)及空调压力等信号，决定空调压缩机是否工作。从PCM是否收到空调请求信号这一点入手检查，借助于TECH2检测，可快速判断故障所在： 1、如果PCM数据流中空调请求信号为“否”(即PCM没有收到空调请求信号)，则故障范围在空调控制模块及空调请求信号电路；如果PCM数据流中空调请求信号为“是”(即PCM已收到空调请求信号)，进行下一步 检查。 2、观察压缩机控制信号，如果显示“关”(指令压缩机断开)，应检查发动机水温、节气门开度、进气温度(环境温度)及空调压力等信号是否正常；如果压缩机控制信号为“开”(指令压缩机接通)，检查空调继电器、空调压缩机保险丝及空调压缩机电磁离合器是否正常。 经用TECH2检查，空调请求信号为“否”。拆下空调控制模块，不断开电气插头，起动发动机，按下空调控制面板上的空调键，同时用万用表测量HVAC的C4端子，结果没有5V电压，更换一个空调控制模块后，故障依旧。同时断开空调控制模块和动力系统控制模块(PCM)电气插头，用万用表测量白/深绿色的空调请求信号线与接地之间的阻值，结果为0Ω，说明此线有搭铁之处。由图1可知，空调请求信号中间经过一个线束插头C183-U，图中C183为插头编号，U为端子号。如果断开插头C183，再分别测量两侧线束，可将故障范围缩小一半。经查阅维修手册，没有找到插头C183的位置及端子视图说明。另外，空调控制模块在室内，PCM在室外，两者之间的连接线束穿过驾驶室，应有一个橡胶护套，但图中没有画出。 因原厂维修资料不确切，只好顺着实际线柬，由空调控制模块端向PCM端检查。当检查到发动机舱内左前减振器前端时，发现此线束经过一个插头，且插头固定螺母将线束中的白/深绿色线压破(白/深绿色线在车身上的螺栓上)，松开固定螺母，取出压破的白/深绿色线并包好后，空调压缩机工作恢复正常。故障部位示意图如图3所示。图中插头编号为C101，端子视图如图4所示。 由此修理实例可见，别克君威空调电路图中有两处错误，一是插头C183应为C101；二是电路762在C101与空调控制模块(HVAC)间应有一个橡胶护套，编号为P101。 例二： 车型：别克君威(Regal)3.0 GS。 行驶里程：13770km。 故障现象：空调压缩机不工作。 诊断与排除别克君威(Regal)3.0 GS采用C68全自动空调，空调请求信号由二级串行数据线传递，没有专门的空调请求信号线，如图2所示。HVAC控制器将空调请求信号通过二级数据总线传至动力系统控制模块PCM的C1-58端子，PCM经分析认为如果需接通空调压缩机，则先提升发动机转速，然后其C2-39端子接地，空调继电器工作，触点闭合，空调压缩机电磁离合器吸合，空调压缩机工作。在以下情况，PCM切断空调压缩机： ●节气门开度大于90％； ●空调压力超过3080kPa(4.27V)或低于287kPa(0.35V)； ●点火电压低于10V； ●发动机转速超过4700r／min； ●发动机冷却液温度高于125℃； ●进气温度低于5℃； ●动力系统控制模块(PCM)与空调控制模块(HVAC)通讯故障。

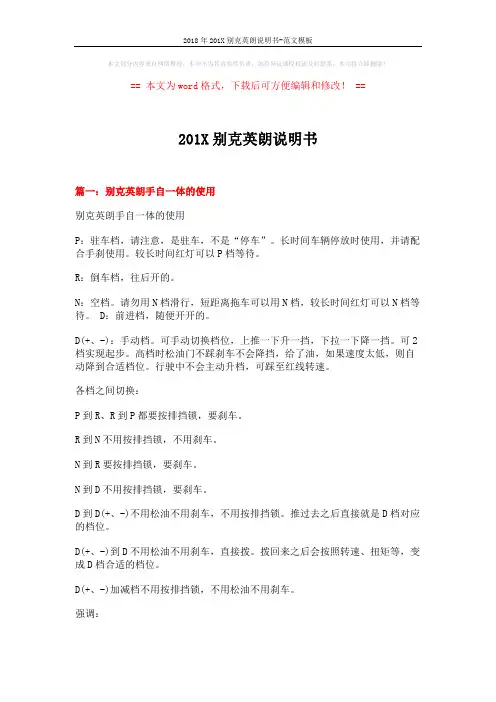

上海通用别克新君威用户使用手册（可编辑）上海通用别克新君威用户使用手册 忠告 《用户手册》和《保养及保修手册》明确了上海通用汽车有限公司与用户之间就有关产品的质量保证责任、售后服务方面权利与义务设立和终止的约定。请务必在使用本公司产品前认真阅读《用户手册》与《保养及保修手册》。别克君威用户手册 感谢您选择了由上海通用汽车为您精心制造的别克君威轿车。该车采用了高新科技,性能优良,久经考验。选择别克,证明您对汽车的性能 和款式都有极高的要求。 请通读本手册,因为其中的信息可让您了解如何正确操控汽车,并从中获得最大程度的驾乘享受。 本车辆产品执行企业标准:Q/JQCJ 37-2008 、 Q/JQCJ 37-2009 上海通用汽车有限公司 2010 年 11 月 零件号:9014506 目录 1 引言 3 目录 简介 5 钥匙,车门和车窗. 19 座椅和保护装置. 31 储物. 45 仪表和控制装置. 51
照明. 69 信息娱乐系统77 温度控制. 101 驾驶和操控 107 车辆养护. 125 维修和保养 149 技术数据. 1572 目录引言 3 引言 使用本手册危险、警告、告诫和注意“简介”部分是总体介绍。 危险 本手册开始处的目录及各章开始本车集先进技术、安全性、环保及经处的目录供您查找具体信息的位标有“危险”警告标志的内容表明 济性于一体。 置。有致命伤害的危险。无视这些信息本《用户手册》为您提供了所有必要方向性数据,如左右前后,均以可能危及生命。 的信息,让您安全有效地驾驶您的爱 行驶方向为准。 车。 本手册中所描述的某些功能配置警告 请驾驶员时刻注意:如果车辆操作不并不是所有车型都配备 ,根据车标有“警告”标志的内容表明有事当 , 有可能带来事故和伤害的风险。型的不同功能配置会不同。故或伤害的危险。无视这些信息可您还必须时刻遵守所在国家的具体法本手册包括截止至该手册印刷时能导致受伤。
?奥迪英文缩写含义 ?ABS：防抱死制动系统，在保证足够的制动力时，具有良好的转向能力；?EBV：制动压力分配系统（集成在ABS系统内部），调整各个车轮的制动压力，减少后轮的制动压力，防止甩尾，EBV—德文缩写 = EBPD—英文缩写； ?ASR：驱动防滑装置，英文缩写TCS，在驱动轮打滑时，推迟点火提前角，间歇关闭喷油器（即减小喷油量），实现降速增扭，进而使加速平稳。?EDS：电子差速锁，英文缩写：EDL电子差速锁。用于车辆在光滑的路面起步，可使打滑的车轮停转，把扭矩传给不打滑的车轮 ? ?3、电气——仪表显示17： ?仪表背光：红色为德国产、白色为中国产； ?时钟：国产为电子时钟，原装为电子和模拟时钟同时生产； ?EPC灯：发动机电控系统指示灯（说明书有误），KEY-ON，亮3秒后熄灭——系统正常； ?ASR警告灯（驱动防滑系统）：当把副仪表台上的ASR按钮按下去时，表示断开ASR功能，此时ASR灯常亮；行驶中ASR有故障，此灯连续闪亮； 行驶中ABS有故障时，此灯连续闪亮。 ?防盗指示灯：用未经授权的钥匙起动车辆时，此灯闪烁，然后锁定发动机电控系统 ANQ型发动机：1.8L发动机、手动变速箱AWL型发动机：1.8T发动机、手动或自动变速箱 APS型发动机：2.4LV6发动机，自动变速箱ALG型发动机：2.4LV6发动机，自动变速箱 ATX型发动机：2.8LV6发动机，自动变速箱BBG型发动机：2.8LV6发动机，CVT变速箱 CMP凸轮轴传感器 CKP曲轴传感器 IAT进气温度 MAF空流 BARO本田汽车大气压力传感器VAD真空电磁阀
别克汽车 MIL 发动机排放指示灯，排放或油耗超标 ANTI-LOCK 防抱死制动系统警告灯 TRAC OFF 牵引力控制系统警告灯，该灯有个控制按钮，在转向柱左边 LOW TRAC 全变速范围牵引力控制系统作用显示灯该灯亮起证明TCS统统工作，正在控制驱动轮扭矩 LOW COOLANT 冷却液液位低警告灯， LOW TIRE 轮胎压力监控灯，该灯亮起说明汽车4个轮胎气压不平衡，需检查胎压，此等复位在仪表右方保险丝盒处有个红色按钮，（REST) 按5秒即可 CHANGE OIL SOON立即更换机油指示灯， SECURITY 安全灯，该灯亮起证明车的防盗系统处于锁止状态 LOW WASH 清洗液液位指示灯 DOOR/TRUNK 车门行李箱未关紧警告灯 TEAP 指的是水温 RPM 指的是转速 FUEL 指的是满箱油 BREA 指的是故障 马自达保险 RELAY 继电器 HORN 喇叭 AD FAN# RELAY 3号风扇继电器 ST RELAY 启动继电器 BOSE RELAY 未知 DEFOG RELAY 除霜继电器 R.FOG DEICER RELAY 除雾冰 AT MAIN RELAY 主继电器 ETC RELAY 线控继电器 FOG RELAY 前雾灯继电器 HEAD 前照灯 CLEAN 清洁 TAIL 尾 ENG BAR 发动机 SPARE 备用 AUDIO 音响
别克君威使用说明书 别克君威,老别克仪表上一些英文: ???ANTI-LOCK??防抱死制动系统警告灯(该灯亮起说明ABS系统需检修)?????? ???TRAC?OFF?????牵引力控制系统警告灯(该灯有个控制按钮在转向拄左边) ???LOW?TRAC???全变速范围牵引力控制系统作用显示灯(该灯亮起证明TCS系统工作,正在控制驱动轮扭矩 ???LOW?COOLANT??冷却液液位低警告灯(该灯亮起册说明冷却系统有空气或者是少冷却液) ???LOW?TIRE?????轮胎气压监控灯(该灯亮说明汽车4个轮胎的气压不平衡,需检查4轮胎压)此灯复位在仪表台右方保险丝盒处有个红色(rest)按钮5秒钟即可 ??CHANGE?OIL?SOON???立即更换机油指示灯(该灯是监控发动机机油寿命的亮起说明您爱车要换油了)? ???SECURITY?????安全灯?(该灯亮起则证明车的防盗系统处于锁止状态) ???SERVICE?VEHICLE?SOON???立即检修车辆灯(车辆PCM确定故障与排放无关就点亮此灯) ???LOW?W ASH??????清洗液液位低指示灯(该灯亮起证明您爱车的雨刮清洗液不够) ???DOOR/TRUNK????车门/行李箱未关紧警告灯(该灯亮起证明您车的车门或行李箱门没关紧) 特点和控制 1钥匙电动门锁可编程电动门锁(如装备)可编程电动门锁的标准特性是通过自动锁住车门和打开车门以加强安全和提高使用方便性。这种特性提供四种操作模式。对于您的汽车来说，可在下列四种模式中选择一种并编程： 模式1：非自动锁门或开锁。 模式2：当变速器退出驻车档(P)时，自动锁住全部车门。不能自动打开门锁。原先车门打开，然后所有车门再关上，当汽车不在驻车档(P)或空档(N)位置且驾驶员脚放在制动踏板上，如果有车门没有锁住，则自动将车门重新锁住。 模式3：当变速器退出驻车档(P)时，自动锁住全部车门。当变速器推入驻车档(P)时，自动解锁全部车门。原先车门打开，然后所有车门再关上，当汽车不在驻车档(P)或空档(N)位置且驾驶员脚放在制动踏板上，如果有车门没有锁住，则自动将门重新锁住。 模式4：当变速器退出驻车档(P)时，自动锁住全部车门。当变速器推入驻车档(P)时，仅驾驶员门自动开锁。原先车门打开，然后所有车门再关上，当汽车不在驻车档(P)或空档(N)位置且驾驶员脚放在制动踏板上，如果有车门没有锁住，则自动将车门重新锁住。 当发动机没有运转，将全部车门关上，点火钥匙放在RUN(运行)位置，驾驶员按以下顺序操作，可编程自动电动门锁的工作模式。 1．使用常规制动。 2．按下并保持住电动车门锁定开关。保持住车门锁定开关的同时，将变速器从驻车档(P)退出，然后再返回驻车档(P)，在每次完成这种顺序之后，工作模式将由当前模式按顺序切换到下一个工作模式。在此期间，自动车门锁住和开锁功能将按上述所确定的每一模式工作，并向用户提供现在工作模式的信息反馈。如果循环超过模式4，则汽车又进入模式1。当松开车门锁定开关时，汽车将保留当前工作模式。断开蓄电池一年以内，可编程电动门锁的编程模式也不会改变。 后车门安全锁 您车的后车门上装有后门安全锁，它可以防止乘客从车内将后车门打开。锁的使用方法
2003别克君威原厂电路图手册 8-280 线路系统车身和附件 电气符号电气符号续 符号说明符号说明 对静电放电敏感 ESD 图标 本图标用于提醒技术人员该系局部部件 统含有对静电放电敏感的部件当部件采用虚线框表示时 在维修前需要特别注意参见部件或导线均未完全表示
告诫和备注中的 静电放电备注 106629 106637 附加充气式保护装置 SIR 或附加保护系统 SRS 图标 本图标用于提醒技术人员该系 完整部件 统含有附加充气式保护装置 当部件采用实线框表示时 SIR 附加保护装置系统 所示部件或导线表示完整 SRS 部件在维修前需要
特别注意参见告诫和备注中 的辅助充气保护装置维修 106630 106641 注意事项 车载诊断 OBDII 图标 本图标用于提醒技术人员 保险丝 该电路对 ODBII 排放控制电路的 操作十分重要任一电路如果出 现故障将导致故障指示灯
MIL 启亮该电路就属于 OBD II 电路 106632 106643 重要注意事项图标 断路器 本图标用于提醒技术人员还有其 它附加系统维修的信息 106633 106642 电压指示器框 示意图上的这些框格用于指示何 可熔断连接
时保险丝上有电压 106644 805008 车身和附件 线路系统 8-281 电气符号续 电气符号续 符号说明 符号说明 部件上连接的连接器 贯穿式密封圈 106645 106650
底盘接地 带引出线的连接器 106646 106651 壳体接地 带螺栓或螺钉连接孔的端子 106647 106652 直列线束连接器 单丝灯泡 106648 106653
汽车保险丝盒英语翻译 1 MIR DEFG 车外后视镜除雾器 6 T/SIG 驻车/空挡位置及倒车灯开关,转向信号灯闪烁器 7 EBTCM/TPS 电子制动及引力控制模块,节气门位置传感器接口模块 8 ERAP WPR 元件中央(RAP雨刮)继电器 9 RADIO 音响接收器 10 WIPER 风挡雨刮/清洗器开关 11 I/PINDC 气囊诊断模块(带传感器),组合仪表 12 ELCIGN1 自动水平控制传感器 13 CHIME 警报,巡航控制释放开关,内后视镜,后窗除雾继电器,催化转化器,温度警报(只用于日本) 14 CCMIGN1 中央控制模块 15 AIR BAG 气囊模块(带传感器) 16 GEN 发动机电气发电机,次级发电机冷却风扇继电器 17 MEM SEAT 驾驶员座椅调节器存贮模块,加热驾驶员座椅控制模块,加热乘客座椅控制模块 18 CCM IGN3 中央控制模块(遥控门锁接收器及防盗模块 19 RAP PWR 辅助延时切断继电器 20 A/C COMP A/C压缩机继电器,主发动机冷却风扇继电器 21 RAP BATT 元件中央(RAP雨刮)继电器 22 HVAC MDL 鼓风机马达控制模块
23 TRK REL 后室盖释放开关 24 STARTER 防盗继电器,气囊诊断(带传感器)模块 25 HVAC IGN 组合仪表,鼓风机马达控制模块 26 ELC SENS 自动水平控制传感器,后室礼貌灯 27 D/INT LTS 元件中央继电器 28 FRT CIG 前香烟点火器 29 RR CIG 后香烟点火器 30 EBTCM 电子制动及牵引力控制模块 31 PARK LTS 前灯线束继电器 32 HORN 喇叭继电器 33 HVAC BAT 警报,加热器-A/C控制,组合仪表,发动机油位指示器控制模块,大灯开关,音响接收器 34 CCM BAT 中控模块 35 PWR MIR 门锁开关,外后视镜,电动座椅靠后控制 36 TRK PDWN 后室盖拉下装置 37 HAZARD LTS 危险警告灯闪烁器 39 PWR LUMB 电动座椅气动控制模块,音响电动天线继电器 40 HTD SEAT 加热驾驶员座椅控制模块,加热乘客座椅控制模块 41 CORNR LTS 组合仪表,音响控制,角灯,转向信号开关,前驻车灯 42 I/P DIM LTS 大灯开关,车内灯,变光 43 TAIL LTS 后尾灯,后侧示宽灯,牌照灯
别克君威仪表故障灯 ANTI-LOCK 防抱死制动系统警告灯(该灯亮起说明ABS系统需检修) TRAC OFF 牵引力控制系统警告灯(该灯有个控制按钮在转向拄左边) LOW TRAC 全变速范围牵引力控制系统作用显示灯(该灯亮起证明TCS系统工作,正在控制驱动轮扭矩 LOW COOLANT 冷却液液位低警告灯(该灯亮起册说明冷却系统有空气或者是少冷却液) LOW TIRE 轮胎气压监控灯(该灯亮说明汽车4个轮胎的气压不平衡,需检查4轮胎压)此灯复位在仪表台右方保险丝盒处有个红色(rest)按钮5秒钟即可CHANGE OIL SOON 立即更换机油指示灯(该灯是监控发动机机油寿命的亮起说明您爱车要换油了) SECURITY 安全灯 (该灯亮起则证明车的防盗系统处于锁止状态) SERVICE VEHICLE SOON 立即检修车辆灯(车辆PCM确定故障与排放无关就点亮此灯) LOW WASH 清洗液液位低指示灯(该灯亮起证明您爱车的雨刮清洗液不够) DOOR/TRUNK 车门/行李箱未关紧警告灯(该灯亮起证明您车的车门或行李箱门没关紧) ANTI-LOCK 防抱死制动系统警告灯(该灯亮起说明ABS系统需检修) TRAC OFF 牵引力控制系统警告灯(该灯有个控制按钮在转向拄左边) LOW TRAC 全变速范围牵引力控制系统作用显示灯(该灯亮起证明TCS系统工作,正在控制驱动轮扭矩 LOW COOLANT 冷却液液位低警告灯(该灯亮起册说明冷却系统有空气或者是少冷却液) LOW TIRE 轮胎气压监控灯(该灯亮说明汽车4个轮胎的气压不平衡,需检查4轮胎压)此灯复位在仪表台右方保险丝盒处有个红色(rest)按钮5秒钟即可CHANGE OIL SOON 立即更换机油指示灯(该灯是监控发动机机油寿命的亮起说明您爱车要换油了) SECURITY 安全灯 (该灯亮起则证明车的防盗系统处于锁止状态) SERVICE VEHICLE SOON 立即检修车辆灯(车辆PCM确定故障与排放无关就点亮此灯) LOW WASH 清洗液液位低指示灯(该灯亮起证明您爱车的雨刮清洗液不够) DOOR/TRUNK 车门/行李箱未关紧警告灯(该灯亮起证明您车的车门或行李箱门没
汽车保险丝盒英文对照 雨刮：WIPER 天窗：SON ROOF 汽油泵 :EUEL PUMP 散热风扇：RAD FAN 前雾灯：FF-ROG LAMP 后雾灯：RR-ROG LAMP 档位控制：N ＆ P 空调：AIR CON 喇叭：HORN 右前大灯：H/L LAMP RH 左前大灯：H/L LAMP LH 记忆座椅：MEMORY 引擎控制：ENGINE CONT 发电机：ALT S 防抱死系统：ABS 电动窗：POWER 蓄电池：BATTERY 点火开关：IGN SW 电子控制模块： ECM 冷却风扇：COOL’G FAN 大灯：HEAD LAMP
倒车灯：BACK UP LAMP 鼓风机：BLOWER MOTOR 1、ANTI-LOCK 防抱死制动系统警告灯（该灯点亮说明ABS系统需检修）； 2、TRAC OFF 牵引力控制系统警告灯（该灯有个控制按钮在转向拄左边）； 3、LOW TRAC 全变速范围牵引力控制系统作用显示灯（该灯点亮说明TCS系统工作、正在控制驱动轮扭矩）； 4、LOW COOLANT 冷却液液位低警告灯（该灯点亮说明冷却系统有空气或者是冷却液低过最低位置）； 5、LOW TIRE 轮胎气压监控灯（该灯点亮说明汽车4个轮胎的气压不平衡、需检查4轮胎压）此灯复位按钮在仪表 台右方保险丝盒处有个红色（rest）的按钮，按住该按钮（5s）钟即可复位；
6、CHANGE OIL SOON 立即更换机油指示灯（该灯是监控发动机机油寿命的、该灯点亮 说明您爱车需要换机油了）； 7、SECURITY 安全灯（该灯点亮说明该车的防盗系统处于锁止状态）； 8、SERVICE VEHICLE SOON 立即检修车辆灯（车辆PCM确定故障与排放无关就点亮此灯）； 9、LOW WASH 清洗液液位指示灯（该灯点亮说明您爱车的雨刮清洗液低过最低位置）； 10、DOOR/TRUNK 车门/行李箱未关闭紧警告指示灯（该灯点亮说明您爱车的门或行李 箱门没关紧）； 后除霜：HEATFD GLASS 尾灯：TAYILLAMP IP保险丝盒：IP PUSE BOX 助力转向 : EPS 电喷系统：F1 照明电源：LAMP 水箱风扇：RADIATOR FAN
【摘要】：一辆行驶里程约KM的通用别克君威轿车。车主反映：该车的水温过高，冷却风扇工作异常。 接车后对此车进行试车检查，结果发现此车水温表指针已接近红区，检查冷却风扇右侧风扇高速运转，而左侧的风扇转速很低，比低速挡时还要慢，此时发动机已过热。关闭发动机，接通TECH2，用TECH2 驱动2 个风扇以高速挡旋转，发现右侧风扇转速正常，而左侧风扇有时转，有时不转。在驱动风扇高速旋转的同时，测得左侧风扇插头两端的电压在2～5V 之间变化，而右侧风扇工作电压为12V。检查发现风扇线束与车身线束连接器C105 处的棕色线与蓝色端子已严重烧蚀，插座塑料件也已熔化变形。清理插座并重新打磨端子后连接好，试车，故障依旧。用2根导线跨接插头，即分别短路插头中棕色线和蓝色线，结果仍不能排除故障。由此看来，线路的其他部分可能还存在故障。 此时没有了头绪，找来了该车型的维修手册认真分析。 分析冷却风扇的控制电路，别克轿车冷却风扇的工作由动力系统模块(PCM)控制，低转速旋转时2 个风扇串联，每个风扇的工作电压是供电电压的一半;高速旋转时2 个风扇并联，每个风扇的工作电压就是电源的电压。 1.风扇低速电路分析 在以下情况下，PCM 控制散热风扇低速运转： 1)发动机冷却液温度超过106℃; 2)需要空调系统工作且周围温度超过50℃; 3)当空调制冷压力大于1.3MPa(空调压力传感器电压达2V); 4)点火开关关闭且发动机冷却液温度为140℃。 PCM 控制散热风扇低速运转时，其C1-6 脚为低电平，为继电器12 提供接地回路，继电器12 工作，此时左、右2 个风扇
串联，每个风扇的工作电压为供电电压的一半，2 个风扇同时低速运转。电流路径为：熔丝6(40A)→继电器12触点(87-30)→左侧风扇→继电器9的常闭触点(30-87A)→右侧风扇→结点S105→搭铁点G117。 2.风扇高速电路分析 在以下情况下，PCM 控制散热器风扇高速运转： 1)发动机冷却液温度超过110℃; 2)空调制冷压力大于1.67MPa(空调压力传感器电压达2.5V)。PCM 控制散热风扇高速运转时，其C1-6 脚和C1-5 脚为低电平，为继电器9、10 和12 提供接地回路，此时左、右2 个风扇并联，每个风扇都是单独的接地通路，因而2 个风扇高速运转。 左侧风扇电流路径为：保险丝6(40A)→继电器12 触点(87-30)→左侧风扇→继电器9 的常开触点(30 -87)→结点S105 →搭铁点G117。 右侧风扇电流路径为：保险丝21(15A)→继电器10 触点(30-87)→右侧风扇→结点S105→搭铁点G117。 在用TECH2 驱动风扇高速运转的同时，用万用表电压挡测量插头C105 发动机线束侧的浅蓝色线与接地间的电压为12V，测量灰色线与接地间电压为9V(正常为0V)，说明灰色线(532 电路)搭铁不良。试更换继电器9，更换后故障依旧。拆下继电器盒，拆下插头，发现C11 端子严重烧蚀，从插座中脱落下来一段线，灰色线的线皮已熔化，继电器盒及相应插脚已烧蚀变形。打磨、清理并固定继电器盒背面的插座和端子后装复，用TECH2 驱动，检查左侧风扇高速旋转正常，但用手放在左侧风扇后面感觉风量比右侧风扇小，仔细检查发现左侧向前吹风，而不是向后吸。进一步检查线路，发现风扇线束(风扇小的线束)
解读汽车上的保险丝（上） 加装过车载设备的车友们一定听说过保险丝取电，那么什么是保险丝？保险丝取电又是什么原理？今天我们就一起来看看。 初识汽车保险丝 保险丝只是它的俗称，真正官方的名字叫做熔断器（以下为容易理解统一称为保险丝），保险丝的最基本作用是当电路电流异常并且超过其额定电流时熔断起到电路保护的作用。 保险丝有两个重要的工作参数，一个是额定电流，一个是额定电压，使用的时候要根据电路的电流和电压来选择相对应的保险丝。 在结构上，一般车用保险丝采用的是插片式设计，保险丝拥有工程塑料外壳，包裹着锌或铜制成的熔体结构，金属熔体和插脚连接。 汽车插片式保险丝的规格一般为2A至40A，其安培数值会在保险丝的顶端标注。
如果保险丝烧坏了让安培数值无法辨认的话，我们还可以通过它的颜色来判断，国际标准上：2A灰色、3A紫色、4A粉色、5A桔黄、7.5A咖啡色、10A红色、15A蓝色、20A黄色、25A无色透明、30A绿色、40A深桔色。 汽车保险丝在汽车的哪里藏着？ 由于汽车上的零部件和电子设备很多，而且每个设备都会装有保险丝，因此为了便于日后的维修，每辆车在设计之初，设计师便把汽车保险丝都集中设计在一个地方，而这个地方被称为保险盒。 一般一辆车拥有两个保险盒，一个位于发动机舱内，负责汽车外部用电器的保险丝，如发动机控制单元、喇叭、玻璃清洗器、ABS、大灯等；另一个在驾驶员左侧附近，管理着车内的用电器，例如车窗升降器、安全气囊、电动座椅、点烟器等。也有一些车型的保险盒位于后备箱里面，例如奥迪、宝马。
保险丝这么多，如何分辨各个保险丝对应的车载器件？ 按保险盒盖子内的保险丝对照表我们可以查找到我们要找的保险丝位置。 另外，一些进口车上的保险丝所指代的零件常常用英文缩写表示，查询起来非常麻烦，这里我们列举出一些常见的保险丝相关英文缩写，希望能够对大家有所帮助。
丰田车系统保险丝中英文名称 ）丁与英文缩略语名称相关的系统 1FUSE保险丝、熔断丝 2DOMER险丝室内灯系统 3STOP保险丝停车灯系统 4HORNK险丝喇叭 5ST保险丝起动机 6DEFOGK险丝除雾器系统 7TRUN保险丝转向信号灯系统 8PANEL保险丝仪表板 9GAUG眠险丝组合仪表 10ENGINE保险丝发动机 11RADI O保险丝音响系统 12CHARG保险丝充电系统 13IGN保险丝点火系统 14FOG保险丝防雾灯系统-一15WIPER保险丝刮水器和洗涤器系统一16CIG保险丝点烟器 17TAIL保险丝尾灯 18A/C保险丝 空调系统n 19EFI保险丝电子控制燃油喷射系统 20AIR SUS保险丝空气悬架系统 21ABS保险丝防抱死制动系统―22SRS保险丝辅助乘员保护系统 23ECU保险丝电子控制单元 24HAZ-HORNS 险丝危险-喇叭 25POWERS险丝电动车窗控制系统 26CB DOORK险丝电动门锁控制系统 27FL RAD FAN保险丝散热器风扇 28HTR保险丝加热器系统 29HEAD RH-LWR 险丝右前照灯近光 30HEAD LH-LWRS 险丝左前照灯近光 31HEAD RH-UP棵险丝右前照灯远光 32HEAD LH-UP㈱险丝左前照灯远光 33TEMP温度 34O/D超速 35A/T自动变速器 36TDCL故防诊断连接器 37TEL车载电话 38RR A/C保险丝后空调系统
|39RR SEAT-HTK 险丝后座加热器系统40SEAT-HTF? 险丝前座加热器系统 41ECU-IG保险丝巡航控制系统、电动倾斜和伸缩控制系统、ABS系统 42ECU-B保险丝安全气囊警告灯 43DOME-CLOCK 险丝车内照明系统、液晶车内后视镜、电子表
