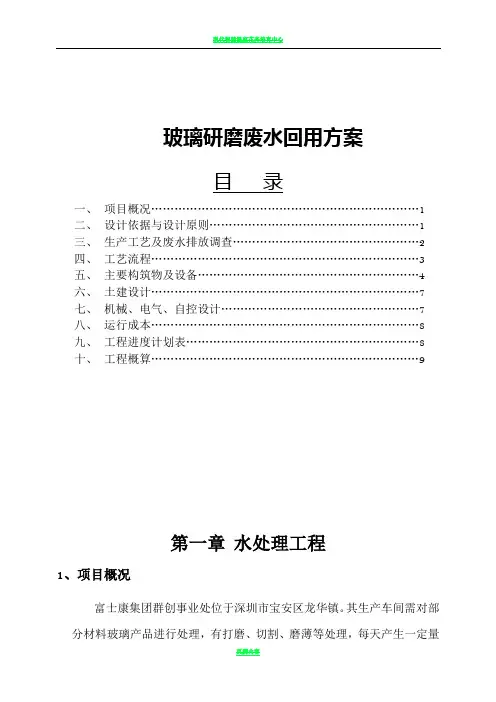

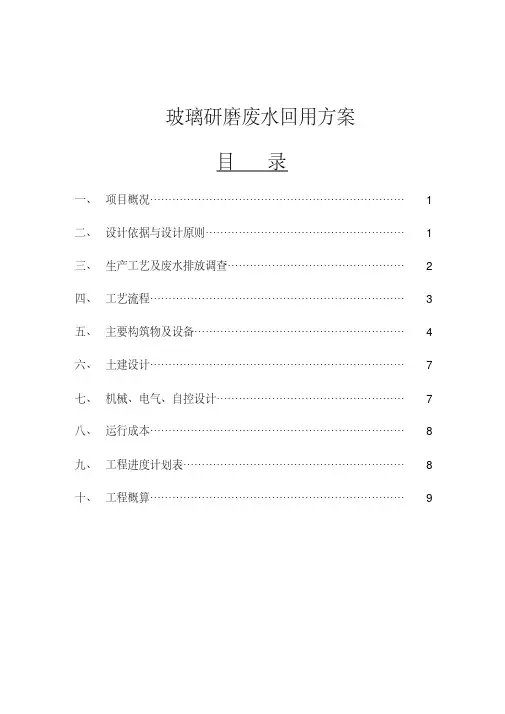

玻璃研磨废水回用方案
目录
一、项目概况 (1)
二、设计依据与设计原则 (1)
三、生产工艺及废水排放调查 (2)
四、工艺流程 (3)
五、主要构筑物及设备 (4)
六、土建设计 (7)
七、机械、电气、自控设计 (7)
八、运行成本 (8)
九、工程进度计划表 (8)
十、工程概算 (9)
第一章水处理工程
1、项目概况
富士康集团群创事业处位于深圳市宝安区龙华镇。其生产车间需对部分材料玻璃产品进行处理，有打磨、切割、磨薄等处理，每天产生一定量的废水用于打磨机、切割机及磨薄机上，该废水如直接排放会对周围水域造成一定的污染，且原水为自来水，污染物较为单纯，完全排放非常浪费水资源，故该废水排放必须严格控制，妥善处理和处置。现该公司特委托我公司对该废水回用系统提供设计方案。
根据厂方提供的资料，废水每小时最大小时排量约为20m3/H,废水中主要污染物为PH、BOD、COD、SS及少量油份.
根据水质特点，结合同类废水的处理经验，我公司拟采用调节池—浅层汽浮机--PH调节反应池--混凝反应池--沉淀池--PH回调池。
2、设计原则、依据和范围
2.1设计原则
1、以废水处理达标为目的,采用工艺成熟、运行稳定、操作管理方便的
处理技术。
2、严格执行国家和地方有关环境保护的法规。
3、力求各污水处理设施布置紧凑，工艺流程流畅，外型与周围环境协调，
尽量节省占地面积。
4、在满足污水处理达标的前提下，降低造价，选用先进的节能设备，尽
可能降低污水处理成本，达到社会效益、环境效益和经济效益的统一。
2.2设计依据
1、《中华人民共和国环境保护法》；
2、《广东省建设项目环境保护管理条理》；
3、《广东省水污染物排放限值》（DB44/26-2001）；
4、《建筑给水排水设计规范》（GBJ15-88）；
5、《建筑结构荷载规范》（GBJ9-87）；
6、国家和地方颁布的有关设计规范；
7、该公司提供的有关资料；
8、根据《三废处理工程技术手册》废水卷；
2.3设计范围
本方案设计范围从废水排放到集水调节池，至废水处理出水清水桶止，其中包括：本区域内的处理构筑物、工艺设备、管道布置、电器设备、仪表自控以及相关的建筑物等的各专业施工图设计。
3.废水排放调查
3.1 排放废水水质水量
根据该公司提供的资料，该废水中未添加任何化学药品，原水为自来水，最后出水中主要污染物为玻璃碎屑，参考同类废水水质如下表：
除色度单位为倍,PH值为无量纲，其它单位为mg/L 3. 2设计出水指标
处理出水水质达到厂方要求：濁度(NTU):<10mg/L, PH值:6.5~8.0。
3. 3设计规模
该废水处理采用连续式处理，设计处理能力25M3 /H，每天处理600M3废水,全天24小时运行。
4．工艺流程
4.1工艺流程说明
废水从生产车间汇集后流入废水调节池；废水调节池出水由水泵泵入气浮除油设备，进行气浮除油及去除大部分较小的悬浮物，出水进水中间水箱同中间提升泵泵入PH调节反应池，调节PH值至需求范围，并投入混凝药品，利用压缩空气搅拌，充分反应，反应后水自流进入絮凝反应池，在该池内与絮凝药品反应，使絮凝剂与废水中的悬浮物反应生成絮体靠重力作用在泥斗中沉积，上清液自流进入PH回调池，通过PH自控器，调节PH值到要求范围。PH回调池设一砂滤泵，由砂滤泵将水送至砂滤塔，经砂滤塔过滤去除大部分SS，再由超滤系统对砂滤出水作进一步的过滤处理，使出水达到相关要求，最后设5 um精密过滤器，出水进入清水桶。沉淀池污泥由排泥泵定期排到污泥浓缩池，通过浓缩池进行污泥浓缩，上清液回流进入调节池，浓缩污泥定期由压滤机压干。
4.2工艺流程图
设计处理工艺流程方框图
5、主要构筑物及设备
采用连续运行式处理，设计处理量为25m3/H,每天处理24个小时。
1、主要构筑物
1）废水调节池
规格尺寸：L*B*H=6000*3000*3500MM
有效容积：60M3
结构：地埋式砼结构-环氧树脂防腐
有效水深：3.0m 超高：0.5m
2）气浮除油机
规格尺寸：L*B*H=5200*2600*2400MM
结构：地上式A3钢结构（内：FRP，外：环氧树脂防腐）有效水深：2.2m 超高：0.2m
3）中间池
规格尺寸：L*B*H=2000*2000*2400MM
结构：地上式A3钢结构（内：FRP，外：环氧树脂防腐）有效水深：1.7m 超高：0.3m
4）反应池1
规格尺寸：L*B*H=3000*1500*4000MM
有效容积：16M3
结构：地上式A3钢结构（内：FRP，外：环氧树脂防腐）有效水深：3.7m 超高：0.3m
5）反应池2
规格尺寸：L*B*H=3000*1500*4000MM
有效容积：16M3
结构：地上式A3钢结构（内：FRP，外：环氧树脂防腐）有效水深：3.6m 超高：0.4m
6）沉淀池
规格尺寸：L*B*H=6000*3000*4000MM
有效容积：37.5M3
有效水深：2.0m 超高：0.5m
结构：地上式A3钢结构（内：FRP，外：环氧树脂防腐）7）污泥浓缩池
规格尺寸：L*B*H=3000*3000*4000mm
有效容积：36M3
有效水深：3.5m 超高：0.5m
结构：地上式A3钢结构（内：FRP，外：环氧树脂防腐）上清液返回集水调节池重新处理
8）PH回调池
规格尺寸：L*B*H=3000*1500*4000mm
2、主要设备
1）废水提升泵
品牌：南方型号：ZS65-40-125/3.0 参数：Q=25m3/h，H=27m 功率：3.0kw
数量：2台（一用一备）
2）污泥输送泵
品牌：南方型号：ZS50-32-160/1.5 参数：Q=12m3/h，H=20m 功率：1.5kw
数量：2台（一用一备）
3）加药桶
规格：1000ML 数量：4个
搅拌用空气接厂内压缩空气（或另追加空压机）4）转子流量计
型号：ZY-5 数量：1个5）浮球液位计
数量：8个
6）计量泵
型号：台湾JOSEN OD40 流量：72L/h
数量：4台
7）PH计
型号：PM 113 数量：2台
8）污泥压滤机
型号：国产精田XMY30/800-UB 数量：1台9）污泥泵
品牌：精田或同等品型号：QBY-50 参数：Q=12m3/h，H=50m
数量：1台
6、土建设计
6.1土建设计原则
1.满足工艺设计的要求；
2.符合城市规划的要求；
3.与该公司的总体设计相协调
4.掌握工程地质与水文地质情况，选择合理的结构类型和基础类型。
6.2土建工程结构类型设计
本设计以实土作为土建设计的依据，要求土地承载力≥5t/m2。
6.3工程总占地面积约为120m2
7、机械、电气、自控设计
7.1电气设计
1.本废水处理站电源以380/220三相四线制。
2.本处理站电气设计由总电源控制箱输入端起。
3.各支线用铜芯聚乙烯绝缘电缆穿钢管敷设。
4.所有电机直接启动，其中部分电机受液位控制。
7.2自控设计
1.本处理站所有加药泵均由PH自行控制起停，无需人工控制，系统启动后，
根据原水水质自动启动或停止加药。
2.提升泵由调节池液位控制器控制。
8、运行成本
1.电费：（0.25×24＋0.75×1＋0.06×4×24）/48=0.27元/m3水
2.综合药剂费：估算为1.3元/ m3水
3.总费用：1.57元/ m3水
9、工程进度计划表
9.1各项施工图纸绘制工作日 5天
9.2设备采购 10天
9.3池体工作日 30天
9.4设备安装工作日 20天
9.5工程调试工作日 5天
备注：以上工程完工总工作日70天，施工工作日以晴天天数计10、工程概算
见附件
