余凯高速公路YT3合同段 40mT梁负弯矩张拉、压浆施工技术交底 一、预应力张拉 1.1、张拉前准备工作 1、核对主机和专用千斤顶的编号，由于主机和千斤顶都在出厂前统一标定，使用时必须一一对应。 2、请专业电工连接好三相五线（仪器红、绿、黄三根粗线为火线，蓝线为零线），接电箱中，一般数字2、4 、6代表火线，字母N 代表零线。不允许剪断或拆除接线插头，连接电线以后，用试电笔检查电源是否正常。除了专业人士，不允许任何人接电源，更不允许带电作业。 3、连接好油管：仔细检查油嘴及快接头是否有杂质，必须将其擦拭干净；仔细检查进油管与回油管是否被混淆，回油管安装在张拉时候远离梁板的一段，即千斤顶安装了黑色安全阀的一端；油管必须顶紧后，方可拧动螺帽，可以采取观测螺丝丝口是否外露来判断是否拧到位。 1.2张拉 负弯矩张拉采用BM 15-4型锚具及其配套设备，每束4根15.2mm 钢绞线，采用液压千斤顶及配套油泵、油表进行张拉。张拉采取双控，即以油表压力读数为主，以伸长量为辅的方法。负弯矩张拉时，可将桥面板钢筋剪断，待钢束张拉完后，采用相同直径的钢筋将其焊接，
在浇筑槽口混凝土。 1、钢绞线的准备 按照图纸设计的要求，钢绞线采用抗拉强度标准值fpk=1860Mpa、公称直径d=15.2mm的低松弛高强度预应力钢绞线。我单位已经过外委试验证明其各项指标均达到设计要求。 2、锚具 锚具是在构件上永久锚固钢绞线的工具，质量必须得到可靠保证。 3、张拉机具 张拉采用千斤顶及配套的油泵、油表，完全能够满足计算控制吨位的要求。在张拉前对张拉机具（油顶、油泵、油表）进行配套检验，根据油顶、油表的检验资料，绘制出油表进、回油曲线，并得出由力和油表读数组成的线性回归方程，作为张拉控制依据。在检验期限内，千斤顶使用过程中出现不正常现象时或检修更换配件后，应重新校定。使用次数超过300次或使用时间超过6个月时，须对千斤顶及油表再次校核。 4、张拉操作步骤和办法 a、将锚垫板处的混凝土砂浆及杂物清理干净，并将扁锚穿入钢绞线。 b、将夹片嵌入钢绞线与锚具之间。夹片嵌入后，随即用手锤轻轻敲击，使得夹紧钢绞线，但夹片外露长度应整齐一致. c、顶压油缸处于回油状态，向张拉缸供油，开始张拉。张拉至
安全技术交底记录 1. 上班前与工作中不准饮酒，饮酒者不准进入施工现场，神志不清失去理 智者严禁作业。 2. 衣服要整齐，袖口、脚口应紧身利落，不得有飘荡部份。 3. 进入施工现场，必须戴安全帽，扣好帽带。禁止穿高跟鞋，拖鞋，光脚 进入现场。 4. 所有施工机械设备必须专人持证上岗操作，各种起重机械应标明最大负 荷量，施工机械经常维护检修，所有带电机具电工定期检查，保证施工机 械完好使用。凡在现场设置的机械设备，电气设备等非经许可，不得乱动 乱用。 5. 不得擅自登上天车或在梁、柱、墙上行走。 6. 重物起吊离地10厘米时须停车检查构件平衡情况，之后始允许继续起 吊。 7. 吊运工具、钢丝绳、卡板、钩环等要经常检查，不合格者不得使用。 8. 起重机起吊重物后不准在人头上通过，起吊重物必须有专人指挥。 9. 在施工过程中，施工人员必须具体分工，明确职责。在整个吊装过程中, 要切实遵守现场秩序，服从命令听指挥，不得擅自离开工作岗位。 10. 在吊装过程中，应有统一的指挥信号，参加施工的全体人员必须熟悉 此信号，以便各操作岗位协调动作。 施工单位：二十一冶建设有限公司第七安装工程 Q21 YJ03-09-19(01) 单位工程名称 电解一车间SY400KA 预焙阳极电解槽制安 项目负责人 孙承富 分部工程名称 交底时间 2008年9月15日 工程地点 扎哈淖尔铝厂 接受交底负责人 交底部门 结构分部 交底人 交底部门负责人
安全技术交底记录 施工单位：二^一冶建设有限公司第七安装工程 Q21 YJ03-09-19(01) 11. 在整个施工过程中要做好现场的清理，清除障碍物，以利操作。 12. 禁止在吊物上进行焊接或吊高温材料。 13. 在吊起物件后，起重机回转半径范围内，指挥人员一定要负责看管， 禁止有人在危险区域内行走通过。 14. 禁止在带有压力的设备上或带电的设备上进行焊接。 15. 禁止在储有易燃物品的房间内进行焊接。在易燃材料附近焊接时，其 最小距离不得小于5米。 16. 焊工离开工作场所时，必须把电源切断，清理好现场。 17. 氧气瓶和乙炔瓶的安全距离不能低于 5米。 底18.钢构件钻孔严禁戴手套，并遵守《电钻操作规程》。 19. 禁止站在未固定的活动跳板上或不坚固的结构上进行高处作业 20. 在没有防护设施的2m 高处、悬崖和陡坡施工作业必须系好安全带 21. 高空作业时，不准往下或向上抛材料和工具等物件。 22. 构件堆放整齐稳妥，不要过高。 容23.施工现场的脚手架、脚手架连接铁丝或连件不得擅自拆除，需要拆除 必须 经过加固后经施工负责人同意。 24. 工具用完的要随时装入工具袋 25. 雨天和雪天进行高处作业时，必须采取可靠的防滑、防寒和防冻措施, 脚手架上水、冰、霜、雪、泥等要及时清除。 26. 从事高空作业的人员，必须身体健康，患有高血压、贫血症、严重心 脏病等不适合高空作业的人员，不得从事高空作业。 交底部门 交底部门 负责人 附表2: 附表1: 结构分部 交底人 审核
预应力钢筋张拉通用安全技术交底 1.张拉设备操作工必须经过安全技术培训，经考核确认合格后，方可上岗。 2.张拉作业前，结构混凝土强度应达到设计文件或施工组织设计的规定值。 3.预应力筋（束）必须按照设计规定的控制应力值进行张拉，严禁超控制应力张拉。 4.施加预应力的机具设备、锚具、夹具、连接器和预应力钢丝、钢绞线或钢筋应相互匹配。 5.预应力钢筋张拉应由具有施工经验的施工技术人员主持；张拉作业应由作业组长统一指挥。 6.预应力筋（束）张拉作业，应按照设计或施工组织设计规定的顺序，分阶段、分部位对称张拉。 7.钢丝、钢绞线、热处理钢筋和冷拉Ⅳ级钢筋，宜采用砂轮锯或切断机断料，不得采用电弧切割。 8.穿筋（束）、张拉、灌浆等设备和量测仪表应设置专人负责使用和管理，按照规定期限进行维护和标定。 9.施工前应根据设计文件和现场环境状况编制张拉方案，规定张拉程序、控制应力、伸长值，选择适宜的张拉机具，制定相应的安全技术措施。 10.遇有千斤顶经过拆卸或修理、千斤顶搁置时间超过标定期、压力表损坏或出现失灵现象、更换压力表、张拉过程中预应力筋发生多根断筋事故或张拉伸长值误差超过施工设计规定等情况时，应对压力表重新进行标定，另外张拉设备使用期限超过6个月或超过设计规定的期限都应重新进行标定。 11.张拉作业现场必须划定作业区，设专人值守，非作业人员禁止入内；在张拉构件的两端，必须设置防护设施，并设安全标志。 12.当圆形水池池壁进行预应力钢筋张拉时，沿池壁周围应搭设安全防护脚手架；脚手架的内脚手杆与壁板的间距应满足施工安全操作的需要。 13.预应力筋（束）穿筋（束）、张拉、灌浆等作业的机具设备应完好，安全装置应齐全、有效，电气接线与拆卸应符合施工用电安全技术交底具体要求；作业前，经检查、测试、试运行，确 认安全。 14.预应力筋（束）张拉作业高度超过1.5m,应按下列要求支搭作业平台： (1)支搭、拆除作业必须由架子操作工负责。 (2)在斜面上作业宜架设可移动式的作业平台。 (3)脚手架、作业平台不得与模板及其支承系统相连。 (4)作业平台、脚手架，各节点的连接必须牢固、可靠。 (5)脚手架应根据施工时最大荷载和风力进行施工设计，支搭必须牢固。 (6)作业平台宽度应满足施工安全要求；在平台范围内应铺满、铺稳脚手板。 (7)作业平台临边必须设防护栏杆，上下作业平台应设安全梯或斜道等设施。 (8)脚手架和作业平台，使用前应进行检查、验收，确认合格，并形成文件；使用中应设专人随时检查，发现变形、位移应及时采取安全措施并确认安全。 预应力钢筋缠丝机张拉安全技术交底 1.作业中严禁用尖硬或重物撞击已缠绕的钢筋。 2.壁板留有孔洞的部位，孔洞两侧应加设钢筋锚固点。 3.缠丝过程中，机械出现故障必须停机、断电后，方可进行处理。 4.施工前应向作业人员进行安全技术交底，使其掌握操作中的安全要求。 5.缠丝应按照设计规定的程序进行，并严格控制预应力筋排列间距和张拉应力。 6.施工前应严格检查钢筋，确认钢筋无锈蚀划痕现象，材质及其力学性能符合设计要求。 7.缠丝机启动、运行、保养，应遵守缠丝机生产企业的技术文件和施工组织设计的规定。
张拉压浆工安全操作规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
张拉压浆工安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、岗位安全职责 1.1负责张拉、压浆设备日常保养、检查、调整、维修 并做好记录。 1.2负责张拉、压浆设备及操作人员的安全。 2、岗位任职条件 2.1必须接受过专业技能和安全技术培训。 2.2必须持证上岗。 3上岗作业准备 3.1正确佩戴好防护用品。 3.2张拉台座两端必须设置防护墙，沿台座外侧纵向每 隔2—3米设一个防护架。 3.3作业区域应设置明显的警示标志，非作业人员不得
进入。 3.4高压油泵与千斤顶之间的连接件必须完好、紧固;张拉、压浆设备上的防护装置完好有效;高压油泵油表及液压控制元件灵敏可靠。 3.5有安全技术交底，明确张拉压浆工艺及安全注意事项。 4、安全操作规程 4.1确定两端张拉或单端张拉。 4.2张拉时千斤顶操作人员和测量人员必须站在千斤顶侧面。 4.3张拉时分级加载，将钢绞线达到初张应力。张拉控制采用张拉应力和伸长值双控，以应力控制为主，以伸长值进行校核，当实际伸长值与理论伸长值差超过6％时，应停止张拉，查明原因采取措施后再进行施工。 4.4张拉顺序为先中间后两边对称张拉，千斤顶轴线与
箱梁预应力张拉技术交底 张拉控制 箱梁混凝土达到设计强度的90%，且混凝土龄期不小于7d 时，方可张拉正弯矩区预应力钢束。正弯矩采用两端同时对称张拉，锚下控制应力为0.7f pk =1302Mpa 。箱梁混凝土达到设计强度的95%，方可张拉负弯矩区预应力钢束。负弯矩采用两端同时对称张拉，锚下控制应力为0.75f pk =1395Mpa 。施加预应力采用张拉力与伸长量双控。 4、张拉顺序 正弯矩钢束张拉顺序：N1→N2→N3； 负弯矩钢束张拉顺序：T1→T2→T3。 预应力张拉计算书 1、张拉计算所用常量： 预应力钢材弹性模量 Eg=1.96×105N/mm 2 预应力单数钢材截面面积 Ag=139mm 2 预应力钢材标准强度 R b y =1860Mpa 孔道每米局部偏差对摩擦的影响系数 k=0.0015 预应力钢材与孔道壁的摩擦系数 μ=0.25 设计图纸要求：正弯矩束锚下张拉控制应力σ1=0.70 R b y =1302Mpa ，负弯矩束锚下张拉控制应力σ1=0.75 R b y =1395Mpa 2、计算所用公式： 1）预应力筋张拉端的张拉力P 的计算： P=σk ×Ag ×n ×10001 ×b (KN) 式中：σ k --预应力钢材的张拉控制应力(Mpa); Ag--预应力单束钢筋截面面积(mm 2); n--同时张拉预应力筋的根数(mm 2); b--超张拉系数，不超张拉取1.0。 2）预应力筋的平均张拉力p 的计算： ①直线筋 P=P
②两端张拉的曲线筋 p =μθ μθ+-+-kl e p kl ））(1( （KN ） 其中：P--预应力筋张拉端的拉力（N ）; l--从张拉端至计算截面的孔道长（m ）; θ--从张拉端至计算截面曲线孔道部分切线的夹角之和（Rad ）; k--孔道每米局部偏差对摩擦的影响系数; μ--预应力钢材与孔道壁的摩擦系数。 3）预应力筋张拉时理论伸长值的计算： ΔL=Eg Ay L p ?? 其中：p ---预应力筋的平均张拉力（N ）; L---预应力筋长度（cm ）; Ay---预应力筋截面面积（mm 2）; Eg---预应力筋弹性模量（N/mm 2）。 3、计算过程 本标段采用φ15.2钢绞线作为预应力钢材，依据通用图及设计图纸，钢束的组成形式一共有两种，N1、N2为5束φ15.2低松弛钢绞线，N3为4束φ15.2低松弛钢绞线。负弯矩钢绞线T1、T3为5束φ15.2低松弛钢绞线，T2为4束φ15.2低松弛钢绞线。 ①正弯矩张拉力 5φ15.2对应的张拉控制力为： P=σk ×Ag ×n ×10001×b =1302×139×5×10001 ×1=904.89KN ； 4φ15.2对应的张拉控制力为： P=σk ×Ag ×n ×10001×b =1302×139×4×10001 ×1=723.91KN 。 ②负弯矩张拉力 5φ15.2对应的张拉控制力为： P=σk ×Ag ×n ×10001×b =1395×139×5×10001 ×1=969.525KN ；
安全技术交底记录 安全（技术）交底记录工程名称交底日期2019 年X月XX日施工单位工作内容交底提要施工现场安全、技术、质量交底及现场要求交底内容：一、施工现场安全交底：1、作业现场基本要求：1) 施工现场需动火、挖掘、临时用电、吊装、高处、管线打开、受限空间、脚手架作业时必须办理相关票证，并严格执行各项票证的管理规定，严禁无票证从事危险作业; 2) 特种作业人员必须持有效证件上岗；3) 承包商入场后必须对所以施工人员进行安全教育，教育内容包括：机械安全、电气安全、起重安全、防火防爆安全、交通安全等方面的安全内容；4) 进入施工现场从业人员必须穿戴劳动防护用品,必须正确佩戴安全帽（系好下颌带，安全帽完好); 5) 高血压、恐高症等有职业禁忌症者，严禁登高。身体不适、过度疲劳者，不得进入施工现场。6) 班组必须设置专（兼）职安全员，对作业现场全程监护，发现问题及时纠正，制止违章指挥、违章作业。7) 每天作业前，现场负责人或专（兼）职安全员进行工作前安全分析及安全交底；8) 施工现场作业区域设安全警戒线警示标识，现场设备、材料、工具摆放合理; 9) 对作业现场产生的固体废弃物及生活垃圾要及时回收处理；10) 天气恶劣（如大风、雷雨天气）禁止施工作业。2、用电作业安全须知：1) 必须办理临时用电许可证，作业时必须持票证上岗；2) 电气操作人员须持证上岗,严禁带电操作，并正确穿戴好劳动防护用品；3) 带电作业时必须由专人监护，严格按照相关操作规程操作。4) 新箱变安装后与原电气系统进行接口，注意原电气系统回路要求，接线前严格进行验电、核相、接地等作业，防止人员触电及线路返送电。5) 送电时严格按照线路送电要求进行操作，配带绝缘手套等防护工具。6) 送电前熟悉试运行方案，按要求进行操作。3、行车安全须知1) 驾驶员必须有合格驾照，行车过程中须遵守交通规则及油田道路规定；2) 出车前做车辆性能（刹车、安全带、供油等）自检，严禁带病出车，酒后驾车； 3) 车辆定期归厂检验；4) 驾车、乘车人员上车必须系安全带；5) 驾驶员行车过程中禁止聊天、抽烟、接打电话；6) 车辆驾驶员必须有行车驾驶证；7) 行车驾驶证必须与车型相符；8) 严禁超员超载、严禁客货混装、严禁超速。二、施工现场技术交底：1）、基础施工（1）根据现场地质条件确定坑口的开挖坡度，防止基坑的坍塌；坑口严禁堆放物品，坑口堆土要及时清理；两人同时开挖时，不得面对面或相靠太近作业；向坑外抛扔土石时，防止土石块回落伤人；作业人员不得在坑内休息，塔位上方危及铁塔、人身安全的孤石要清除；基坑开挖过程中必须设安全监护人。对于需要进行爆破作业的基坑需采取相应措施。2）、杆塔校正（1）高处作业登高时应检查好攀登位置，高处作业前系好牢安全带，所用工具和材料放在稳妥位置，杆上需要上、下交叉作业时，应相互关照。（2）电杆校正进行电杆校正时，先做现场调查，确保校正过程满足安全要求；另外，为了触电事故的发生，应先测量所组装铁塔的接地电阻，在线路两端做好接地，确实满足要求后方可进行作业。二、对本工程安全薄弱环节的分析及预防措施（1）、施工所选用和采购的机械、工器具隐患，可能给施工人员带来不安全的因素①、把好施工机械、工器具、材料、安全防护用具的采购质量关，必须是合格厂家的合格产品，使用前必须进行产品性能、质量的检验、试验、鉴定合格方可发放使用。②、在使用中做好运行、维修记录和定期检查、保养工作，并做好记录。（2）、普通工（民工）队伍安全意识淡薄、管理易失控①、落实培训计划、各工序开工前都必须对零工进行安全教育和培训，使其不断地提高安全意识。②、指定专人负责零工的安全管理工作，并与零工队伍签订安全施工合同，明确责任。（3）、职工长期在外，加上野外工作艰苦繁重，易产生急躁求快心理，使个别职工忽视安全，极易出现习惯性违章。 ①、认真做好职工的安全教育和培训工作，培训率达到100%。并通过安全日活动和班组会，对职工进行经常性的安全分析和安全教育，树主“违章就是事故的思想，对违章者实行重罚，对安全绩优者重奖。②、做好职工的后勤保障、解除职工的后顾之忧，开展一些行之有效的思想政治工作。建立安全工作责任制，具体落实到人。（4）、在施工高峰和繁忙阶段，
张拉压浆安全技术交底 LG GROUP system office room 【LGA16H-LGYY-LGUA8Q8-LGA162】

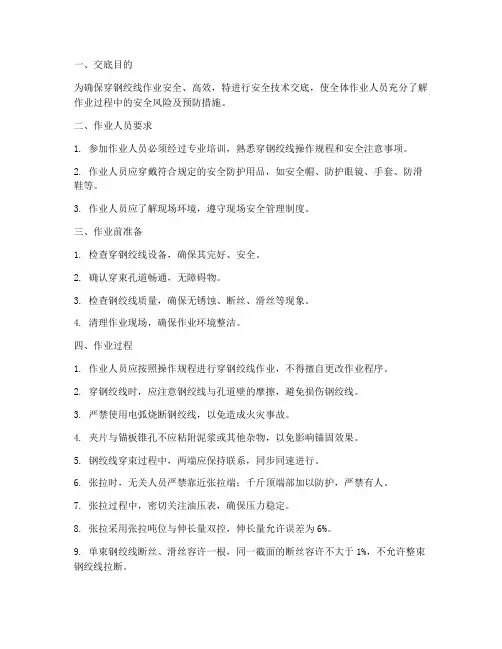

技术交底书 表格编号 1311项目名称乐清湾港区疏港公路南塘至乐成段工程第3施工标段第页 共页交底编号 工程名称预制梁施工 设计文件图号 施工部位张拉压浆安全技术交底 交底日期 张拉压浆安全交底内容：适用于疏港3标梁体张拉压浆安全作业。 一、预应力张拉施工的特点 1、张拉作业次数多，相对存在频繁的交叉作业。 2、作业空间较窄，张拉同步性要求严格。 二、张拉作业可能的事故类型、原因、预防措施 事故类 型 原因预防措施 飞夹片、飞锚具、飞钢绞线1、没有按照规范安装。 2、夹片、锚具、钢绞线 存在质量问题。在使 用前没有严格检查。 3、人员误操作，张拉压 力超过规定值。 4、张拉后，有外力碰撞 钢绞线或锚具。 1、安装前检查夹片、锚具、钢绞 线的出厂合格证书。 2、安装前检查夹片、锚具、钢绞 线的外观质量。 3、按照标准要求安装张拉器具， 安装后由专人复查。 4、严格张拉机具标定制度。 5、张拉中严格监控压力表读数， 避免超张拉。 6、禁止在张拉后，用力敲打钢绞 线和锚具。 滑丝1、张拉时锚具锥孔 与夹片之间有杂物。 2、钢绞线上有油 污、锚垫板喇叭口内有 混凝土和其它杂物。 3、张拉中钢绞线意 外受高热，发生回火变 形。 4、夹片、钢绞线的 硬度不够。 1、安装前检查夹片、锚具、钢绞 线的出厂合格证书。 2、安装前清除夹片丝扣内、锚具 锥孔内、钢绞线上的杂物、油 污。 3、禁止钢绞线受到电弧热、氧焊 热。 钢绞线1、钢束在孔道内部1、穿钢绞线时避免发生绞股。
