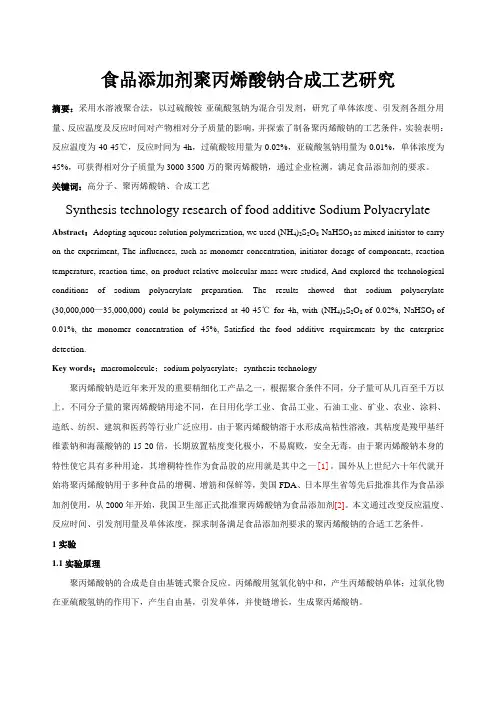

食品添加剂聚丙烯酸钠合成工艺研究
摘要：采用水溶液聚合法，以过硫酸铵-亚硫酸氢钠为混合引发剂，研究了单体浓度、引发剂各组分用量、反应温度及反应时间对产物相对分子质量的影响，并探索了制备聚丙烯酸钠的工艺条件，实验表明：反应温度为40-45℃，反应时间为4h，过硫酸铵用量为0.02%，亚硫酸氢钠用量为0.01%，单体浓度为45%，可获得相对分子质量为3000-3500万的聚丙烯酸钠，通过企业检测，满足食品添加剂的要求。
关键词：高分子、聚丙烯酸钠、合成工艺
Synthesis technology research of food additive Sodium Polyacrylate Abstract：Adopting aqueous solution polymerization, we used (NH4)2S2O8-NaHSO3 as mixed initiator to carry on the experiment, The influences, such as monomer concentration, initiator dosage of components, reaction temperature, reaction time, on product relative molecular mass were studied, And explored the technological conditions of sodium polyacrylate preparation. The results showed that sodium polyacrylate (30,000,000—35,000,000) could be polymerized at 40-45℃for 4h, with (NH4)2S2O8 of 0.02%, NaHSO3 of 0.01%, the monomer concentration of 45%, Satisfied the food additive requirements by the enterprise detection.
Key words：macromolecule；sodium polyacrylate；synthesis technology
聚丙烯酸钠是近年来开发的重要精细化工产品之一，根据聚合条件不同，分子量可从几百至千万以上。不同分子量的聚丙烯酸钠用途不同，在日用化学工业、食品工业、石油工业、矿业、农业、涂料、造纸、纺织、建筑和医药等行业广泛应用。由于聚丙烯酸钠溶于水形成高粘性溶液，其粘度是羧甲基纤维素钠和海藻酸钠的15-20倍，长期放置粘度变化极小，不易腐败，安全无毒，由于聚丙烯酸钠本身的特性使它具有多种用途，其增稠特性作为食品胶的应用就是其中之一[1]。国外从上世纪六十年代就开始将聚丙烯酸钠用于多种食品的增稠、增筋和保鲜等，美国FDA、日本厚生省等先后批准其作为食品添加剂使用，从2000年开始，我国卫生部正式批准聚丙烯酸钠为食品添加剂[2]。本文通过改变反应温度、反应时间、引发剂用量及单体浓度，探求制备满足食品添加剂要求的聚丙烯酸钠的合适工艺条件。
1实验
1.1实验原理
聚丙烯酸钠的合成是自由基链式聚合反应。丙烯酸用氢氧化钠中和，产生丙烯酸钠单体；过氧化物在亚硫酸氢钠的作用下，产生自由基，引发单体，并使链增长，生成聚丙烯酸钠。
1.2原料及试剂
丙烯酸(CP)：北京东方化工厂；过硫酸铵(AR)：天津市科密欧化学试剂有限公司；亚硫酸氢钠(AR)：沈阳试剂厂；氢氧化钠(AR)：洛阳化学试剂厂。
1.3主要设备
电动搅拌器：北京京伟电器有限公司；电子天平：JJ1000常熟市双杰测试仪器厂；恒温水浴锅：DK-98II型，0-100℃，天津市泰斯特仪器有限公司；乌氏黏度计：宁波天叵仪器厂。
1.4实验方法
1.4.1原料的精制
作为食品添加剂的聚丙烯酸钠在合成过程中，原料中往往会带入部分杂质，比如阻聚剂、丙烯醛、丙酸等有机杂质和铁、铜、钙、镁、铝、铅、砷等无机杂质。这些杂质的存在一方面会引起阻聚、交联等副反应，致使无法得到分子量高、溶解性好的产品，另一方面也使产品不能满足食品添加剂的安全指标。根据文献报道：除去这些杂质的方法有减压蒸馏[3]、活性炭吸附[4]、阳离子交换树脂处理[5]等。我们通过反复试验筛选，确定使用减压蒸馏工艺除去有害杂质。其装置见下图（图1）：
图1 丙烯酸精制设备
收集蒸馏出的丙烯酸，用于下步实验。
1.4.2聚丙烯酸钠的制备
在250mL反应釜中加入一定量新蒸馏的丙烯酸单体，再滴加氢氧化钠水溶液至中性，反复三次抽真空，充高纯氮气，保持体系在无氧条件下反应。最后加入过硫酸铵-亚硫酸氢钠引发剂引发聚合。聚合反应完全后，干燥，粉碎，包装得到白色粉末状产品。
1.4.3聚丙烯酸钠分子量的测定
用0.2mol/L的NaOH溶液配制浓度分别为0.05g/mL、0.018g/mL、0.025g/mL、0.037g/mL的聚丙烯酸钠溶液，于30℃恒温水浴中用乌氏粘度计测定其粘度，并计算相对分子量：
-30.43
=??
η 3.3810M
式中：η—粘度(Pa·s)；M—分子量。
2制备结果与讨论
2.1反应温度对产物相对分子质量的影响
过硫酸铵添加量0.02%，亚硫酸氢钠添加量0.01%，单体浓度45%，反应时间3.5小时，考察反应温度对聚丙烯酸钠分子量的影响，实验结果见表1：
表1 反应温度对产物相对分子质量的影响
Table 1 Influences of reaction temperature on product relative molecular mass
实验序号反应温度/℃相对分子质量/106
1 35-40 37.2
2 40-45 34.8
3 45-50 15.6
4 50-5
5 8.3
5 55-60 4.7
从表1可以看出，随着反应温度的降低，相对分子质量呈现增大的趋势，但低于45℃以后，相对分子量增大的趋势变得比较缓和。随着温度的降低，引发剂过硫酸铵分解自由基的能力变差，不利于聚合反应的进行，当温度低于35℃时，引发剂需要2小时才开始引发反应，而且反应要大约9小时才完成，因此，最佳反应温度控制在40-45℃为宜。
2.2反应时间对产物相对分子质量的影响
过硫酸铵添加量0.02%，亚硫酸氢钠添加量0.01%，单体浓度45%，反应温度40-45℃时，考察反应时间对聚丙烯酸钠分子量的影响，结果见表2：
表2 反应时间对产物相对分子质量的影响
Table 2 Influences of reaction time on product relative molecular mass
实验序号反应时间/h 相对分子质量/10
1 2 11.8
2 3 20.2
3 4 34.8
4 5 35.1
5 6 35.2
从实验结果可以看出，随着反应时间的延长，有利于单体聚合成更长的分子链，相对分子量增大，但当反应时间大于4h以后，相对分子量随反应时间的延长增加缓慢。因为随着反应时间的延长，反应体系中单体的浓度越来越低，聚合速率越来越低，相对分子质量增加幅度逐渐减小。综合考虑，确定4h 为最佳反应时间。
2.3过硫酸铵用量对产物相对分子质量的影响
采用亚硫酸氢钠添加量为0.01%，单体浓度为45%，反应温度为40-45℃时，反应时间为4h，考察过硫酸铵用量对相对分子量的影响，结果见表3：
表3 过硫酸铵用量对产物相对分子质量的影响
Table 3 Influences of (NH4)2S2O8 dosage on product relative molecular mass
实验序号过硫酸铵/% 相对分子质量/106
1 0.01 32.3
2 0.02 34.2
3 0.03 25.8
4 0.04 16.3
5 0.05 9.5
从上表可以看出，聚丙烯酸钠相对分子量随着引发剂用量的减小而增大。引发剂用量小，分解出的自由基数目少，有利于多个单体聚合在同一条分子链上，导致聚合物相对分子质量大；增加引发剂用量，分解出更多的自由基，出现更多的聚合活性点，有利于单体分别聚合在不同的分子链上，导致聚合物相对分子量降低，但引发剂用量太少时，由于引发不完全，也会使分子量降低，因此，过硫酸铵最佳使用量确定为0.02%。
2.4亚硫酸氢钠用量对产物相对分子质量的影响
过硫酸铵添加量为0.02%，单体浓度45%，反应时间4h，反应温度40-45℃时，考察亚硫酸氢钠用量对相对分子量的影响，结果见表4：
表4 亚硫酸氢钠用量对产物相对分子质量的影响
Table 4 Influences of NaHSO3 dosage on product relative molecular mass
实验序号亚硫酸氢钠/% 相对分子质量/10
1 0.005 32.6
2 0.01 33.8
3 0.015 30.7
4 0.02 28.6
5 0.025 26.9
从上表可以看出，随亚硫酸氢钠用量的增加，聚丙烯酸钠相对分子质量呈现降低的趋势，亚硫酸氢钠因自身含有易被夺取的氢原子而充当链转移剂，在链转移反应过程中，终止了原来的链增长自由基，使得聚合物的相对分子质量降低，亚硫酸氢钠用量越大，这种作用就越明显[6]。但当亚硫酸氢钠用量小到一定程度后，其抑制作用减弱，使得聚合反应速率加快，反应不充分，产物相对分子质量降低。通过实验确定亚硫酸氢钠最佳使用量为0.01%。
2.5单体浓度对产物相对分子质量的影响
过硫酸铵用量为0.02%，亚硫酸氢钠用量为0.01%，反应温度：40-45℃，反应时间4小时，考察单体浓度对产物相对分子量的影响，结果见表5：
表5单体浓度对产物相对分子质量的影响
Table 5 Influences of monomer concentration on product relative molecular mass
实验序号单体浓度/% 相对分子质量/106
1 30 9.8
2 35 20.2
3 40 28.7
4 4
5 33.8
从上表可以看出，随单体浓度的增加，产物相对分子质量不断增加。因为单体浓度越高，单体之间相互聚合的机会就越多，容易形成长的分子链；浓度低时，单体间相互聚合的机会就变小，不容易形成长的分子链。但由于受单体在水溶液中饱和溶解度的限制，确定45%为最佳单体反应浓度。
3产品检测
3.1组分检测
在探索出来的最佳工艺条件下，将制备出来的聚丙烯酸钠送XXXXXX公司进行检测，产品检测数据如表6所示，完全符合企业标准Q/HKT004-2001，满足食品添加剂的要求。
表6 产品检测数据
Table 6 Product testing data
实验序号分子量/106砷/ppm 重金属/ppm 残余单体/% 低聚物/%
1 33.8 ≤
2 ≤20 0.896 2.43
2 33.8 ≤2 ≤20 0.91
3 2.25
3 34.2 ≤2 ≤20 0.685 2.38
4 34.8 ≤2 ≤20 0.538 2.12
5 34.8 ≤2 ≤20 0.554 2.27
3.2效果检测
（1）取制备出的聚丙烯酸钠30g，丙二醇90g，水30kg，搅匀。将鱼、虾在此溶液中浸渍20s再放入冷库，鱼、虾表面紧裹上一层“冰衣”，鱼、肉可保鲜6个月以上。
（2）将制备的聚丙烯酸钠按照1%的量加入到特一粉冷冻面团，与未加聚丙烯酸铵的空白值进行比对，其拉伸面积提高了50%。
4小结
采用水溶液聚合法，通过精制原料，并对反应温度、反应时间、引发剂用量、单体浓度等因素进行优化，确定了最佳的工艺条件：反应温度为40-45℃，反应时间为4h，过硫酸铵用量为0.02%，亚硫酸氢钠用量为0.01%，单体浓度为45%，制备出的聚丙烯酸钠分子量达3000-3500万，并通过XXXXX公司检测，可满足食品添加剂的要求，并将其用于部分食品中，起到了很好的增稠、保鲜的作用，效果良好。
参考文献：
[1] 蔡云升.冰淇淋生产中的稳定剂、乳化剂及复合乳化稳定剂[A].中国食品添加剂增刊（学术论文集）[C].北京:中国食品添加剂协会,2003.
[2] GB2760-1996（2000年增补增稠剂品种）[S]．
[3] 王乐凯.馒头的实验室制作及品尝评价新方法.中国粮油学报,1998(4):19-32.
[4] 彭艳等.α-淀粉酶对面包品质的影响.食品工业科技,2003(3):17-18.
[5] 张守文.烘焙食品科学与工艺学实验指.哈尔滨:黑龙江商学院,1996.
[6] 黄良仙,安秋风,丁红梅.亚硫酸氢钠作链转移剂合成低分子量聚丙烯酸钠[J].化学研究,2005,16(2).
5大聚丙烯生产工艺(二) 本体法-气相法组合工艺主要包括巴塞尔公司的Spheripol工艺、日本三井化学公司的Hypol工艺、北欧化工公司的Borstar工艺等。 （1）Spheripol工艺。Spheripol工艺由巴塞尔（Basell）聚烯烃公司开发成功。该技术自1982年首次工业化以来，是迄今为止最成功、应用最为广泛的聚丙烯生产工艺。Spheripol工艺是一种液相预聚合同液相均聚和气相共聚相结合的聚合工艺,工艺采用高效催化剂，生成的PP粉料粒度其催化剂生产的粉料呈园球形，颗粒大而均匀，分布可以调节，既可宽又可窄。可以生产全范围、多用途的各种产品。其均聚和无规共聚产品的特点是净度高，光学性能好，无异味。Spheripol工艺采用的液相环管反应器具有以下优点： （a）有很高的反应器时-空产率（可达400kgPP/h.m3），反应器的容积较小，投资少； （b）反应器结构简单，材质要求低，可用低温碳{TodayHot}钢，设计制造简单，由于管径小（DN500或DN600），即使压力较高，管壁也较薄； （c）带夹套的反应器直腿部分可作为反应器框架的支柱，这种结构设计降低了投资； （d）由于反应器容积小，停留时间短，产品切换快，过渡料少； （e）聚合物颗粒悬浮于丙烯液体中，聚合物与丙烯之间有很好的热传递。采用冷却夹套撤出反应热单位体积的传热面积大，传热系数大，环管反应器的总体传热系数高达1600W/（m2.℃）； （f）环管反应器内的浆液用轴流泵高速循环，流体流速高达7m/s，因此可以使聚合物淤浆搅拌均匀，催化剂体系分布均匀，聚合反应条件容易控制而且可以控制得很精确，产品质量均一，不容易产生热点，不容易粘壁，轴流泵的能耗也较低； （g）反应器内聚合物浆液浓度高（质量分数大于50%），反应器的单程转化率高，均聚的丙烯单程转化率为50%-60%。以上这些特点使环管反应器很适宜生产均聚物和无规共聚物。Spheripol工艺一开始使用GF-2A、FT-4S、UCD-104等高效催化剂，催化剂活性达到40kgPP/gcat，产品等规度为90%-99%，可不脱灰、不脱无规物。 目前该技术已经发展到第二代。与采用单环管反应器的第一代技术相比，第二代技术使用双环管反应器，操作压力和温度都明显提高，可生产双峰聚丙烯。催化剂体系采用第四代或第五代Z-N高效催化剂，增加了氢气分离和回收单元，改进了聚合物的高压和低压脱气设备，汽蒸、干燥和丙烯事故排放单元也有所改进，增加了操作灵活性，提高了效率，原料单体和各项公用工程消耗也显著下降。所得产品颗粒度更加均匀，产品的熔体流动指数范围更宽（从0.3-1600.0g/10min），可生产高刚性、高结晶度和低热封温度的新PP牌号。Spheripol工艺的抗冲共聚反应采用气相法生产，反应器是一个或两个串联的密相流化床反应器{HotTag}。反应器采用气相法密相流化床。采用一个气相反应器系统可以生产乙烯含量在 8%-12%（质量分数）的抗冲共聚物，如果需要生产橡胶相含量更高且可能具有一个以上分散相的特殊抗冲共聚物（如低应力发白产品），则需要设计两个气相反应能够器系统，保持两个气相反应器系统中的气相组成和操作条件独立，可以获得两种不同的共聚物添加到均聚物中。 采用汽蒸和干燥两步法处理聚合物，可以很容易将汽蒸尾气中的蒸气冷凝而分离出纯烃类单体，能够完全回收利用尾气中的烃类，降低单体的消耗。闭路氮气干燥系统也降低了装置的氮气消耗量。此外，Spheripol 工艺采用模块化设计方式，可以满足不同用户的要求，易于分步建设（如先上均聚物生产系统，在适时增加气相反应系统），装置的生产能力也容易扩大。Spheripol工艺有严格完善的安全系统设计，使装置有很高的操作稳定性和安全性。新一代Spheripol工艺采用纯的添加剂加入系统，使产品质量更加均一稳定，
合成纸介绍 一、合成纸的种类 合成纸(synthetic paper)没有一个统一的定义，曾被称为化工薄膜纸、聚合物纸、塑料纸等。它是以热塑性高聚物（如聚乙烯、聚丙烯、聚苯乙烯、聚氯乙烯）为主要原料，加入一定的有机或无机微粒（如碳酸钙），通过不同的生产设备及加工工艺而制得不同类别的产品。 在成形加工过程中，为了使其具有良好的白度、不透明度、印刷性和书写性，根据所采用的原料不同，而加入各种无机填充剂（如粘土、滑石粉、碳酸钙、二氧化铁、硫酸钡等）.、增粘剂、稳定剂和防老化剂等。纸张成形后，还要经过水、无机酸溶液、磷酸盐溶液、硫酸铝、消石灰溶剂处理，再经氧化剂+过氧化氢、氧化钠、臭氧、空气等. 氧化处理，方能应用 合成纸的种类，按生产原料的不同，分为PP合成纸、HDPE合成纸、PS合成纸、PVC合成纸、PET合成纸、ABS合成纸等。按生产方式的不同，分为压延法（如柔软型PVC）、流延法（如CPP）、吹膜法（如HDPE）、双向拉伸法（如BOPP、BOPET）等。按填充剂的不同，分为填充CaCO3(calciumcarbonate）型，粘土（clay，主要成分SiO2、Al2O3）型，SiO2(silica）型，云母（talc）型，TiO2(titanium dioxide）型及复合（两种以上填充）型等。 注：PP：聚丙烯(Polypropylene) BOPP：双向拉伸聚丙烯薄膜(Biaxially Oriented Polypropylene) HDPE：高密度聚乙烯(High Density Polyethylene) PE：聚乙烯 PS：聚苯乙烯PVC：聚氯乙烯(polyvinyl chlorid) PET：聚对苯二甲酸(Polyethylene terephthalate) ABS：丙烯腈(A)、丁二烯(B)、苯乙烯(S)三种单体的三元共聚物 二、合成纸的优点 1、强度大 经纵、横两个方向压廷处理的合成纸，其拉伸强度、耐破强度、耐折度、湿强度等均比相同厚度的天然纸好。 2、优良的印刷效果 3、耐水、耐油、耐化学品性能突出 4、尺寸稳定性好。温、湿度变化时，不收缩也不伸展 5、粘着性好。合成纸独特的热封性，能适应水基、溶剂基等各种胶粘剂的使用。 三、合成纸的生产工艺 生产合成纸的工艺主要有以下几种： 1、压延法 其设备主要由意大利制造，生产以PP为其材的合成纸。即通过配料、混料、在线密炼、挤出造粒、开炼、压延，分切为合成纸产品。关键设备是由意大利POMINI生产的挤出机，一次完成，连续进行，效率高、质量好。压延法工艺的缺点是工艺复杂，一般用于生产0.1mm以上的合成纸，产品比重较大，设备价格昂贵，但产品表面光滑，适用于印刷高级样品及书籍封面等产品。 2、流延法 流延法合成纸的混料、密炼、混炼等工艺过程与压延法相似，只是由流延机代替压延机，流延法的特点是模头挤出速度与流延辊的旋转线速度存在较大的速度差，速度差不一样，生产出的合成纸厚度也不一样，在模头挤出的弯月形和冷辊之间形成单向性，因此，合成纸产品的纵向、横向物理性能有较大的区别。这是流延法合成纸的一大特点。流延法产品主要用于印刷。与压延法一样，流延法合成纸的母料也是PP。其产品变形性稍大，但刚性、韧性较好。 3、吹膜法 吹膜法生产合成纸用的基材是HDPE，不同于压延、流延法用的PP基材，吹膜法合成纸母料的供应商Shchulman公司提供的合成纸配方也是以LDPE为基础。国外，吹膜法生产合成纸大部分采用三层共挤设备，并应用内冷装置，泡膜直径，泡膜厚度在纸检测及闭环控制系统，保证合成纸的厚薄均匀度一致，吹膜法工艺过程实现了纵向及部分横向拉伸，工艺设备比较简单，德国ALPINE公司首先推出了单层吹膜法生产合成纸，使用50％HDPE及50％的舒尔曼母料(Shchulman)做为原料。我国扬州华南合成纸公司研制成功了具有自主知
XI'AN TECHNOLOGICAL UNIVERSITY 专业综合实验报告 低分子量聚丙烯酸钠的合成 院系：材料与化工学院________________ 专业：高分子材料与工程______________ : 强强_____________________ 学号：090307106 _________________ 指导老师：牛小玲
XI'AN TECHNOLOGICAL UNIVERSITY 2012年12月
、八、- 前言 随着我国丙烯酸工业的迅速发展，对丙烯酸下游产品的研究不断深入，应用围不断扩大。聚丙烯酸钠作为丙烯酸的一种主要下游产品，近年来在国外的研究受到重视，生产也不断增加。聚丙烯酸钠产品包括水溶性产品和水不溶性产品。水溶性聚丙烯酸钠产品广泛应用于食品、纺织造纸、化工等领域。水不溶性聚丙烯酸钠产品具高吸水性，主要用于农林园艺、生理卫生等领域。聚丙烯酸钠的分子量从几百至几千万以上，不同分子量的聚丙烯酸钠各有各的用途。超低分子量(700 以下)的用途还未完全开发;低分子量(1000-5000) 主要起分散作用;中等分子量(104-106) 显示有增稠性; 高分子量(106-107) 的则主要做增稠剂和絮凝剂; 超高分子量(107 以上) 的在水中溶胀，生成水凝胶，主要用作吸水剂。水溶性聚丙烯酸钠中又包括高分子量和低分子量两类。 目前高分子量聚丙烯酸钠合成是采用丙烯酸经氢氧化钠中和形成丙烯酸钠溶液，然后再聚合的工艺路线。在水溶性高分子量聚丙烯酸钠的合成中，通常是高浓度丙烯酸钠溶液和低浓度氧化还原引发剂在低温下进行水溶液聚合。制备的关键是在聚合前要除去丙烯酸中的阻聚剂。去除阻聚剂的方法有减压蒸馏或加人活性炭吸附。高分子量聚丙烯酸钠聚合时往往因为自交联作用或聚合速度过快使产品水溶性降低，因此需加入抗交联剂和缓聚合剂。日本专利报道了以过硫酸盐和有机苯胺的复合引发体系，常温下催化丙烯酸钠水溶液聚合，制得溶解性能好的聚丙烯酸钠。戚银城等采用氧化-还原体系，添加氨水和氯化钠，在30C时合成了分子量几百至几千万的聚丙烯酸钠。水溶液聚合法具有设备简单，操作容易的特点，但缺点是所得到的聚合产物含水量高达60%-70%，难干燥。反相悬浮聚合法也可用于合成高分子量聚丙烯酸钠。淑珍[5] 报道了化工大学开发出反相悬浮聚合法合成聚丙烯酸钠絮凝剂，并建成1000L 聚合釜装置。反相悬浮聚合法工艺复杂、设备利用率低。 聚丙烯酸钠是一种线状、可溶性高分子化合物，其分子链上的梭基由于静电相斥，使聚合物链伸展，促成有吸附性功能团外露到表面上，这些活性点吸附在溶液中悬浮粒子上，形成粒子间的架桥，从而加速了悬浮粒子的沉降。因此可作絮凝剂。聚丙烯酸钠是近年来在各领域广泛使用的一类功能性高分子材料，高分子量聚丙烯酸钠在各使用行业越来越受重视。但在我国其研究还不深，生产规模还小，性能尚不如人意。研究其生产过程，提高产品应用性能，扩大产品的应用领域是当前的重要任务。 以上分析可见高分子量的聚丙烯酸钠在很多领域都广泛使用，但目前在国企业使用的多为国外产品。国近两年已有生产，但厂家不多，生产能力不超过一千吨，其中还包括胶体产品。由此可见国高分子量聚丙烯酸钠的生产缺口还很大，有必要增加生产满足国需求。因此建设高质量的使用性能好的聚丙烯酸钠生产厂非常必要。
聚丙烯（PP）的介绍 聚丙烯概述 聚丙烯采用齐格勒-纳塔催化剂使丙烯催化聚合而得，它是分子链节排列得很规整的结晶形等规聚合物。聚丙烯的英文名称为Polypropylene，简称PP，俗称百折胶。聚丙烯按其结晶度可以分为等规聚丙烯和无规聚丙烯，等规聚丙烯为高度结晶的热塑性树脂，结晶度高达95%以上，分子量在8~15万之间，以下介绍的聚丙烯主要为等规聚丙烯。而无规聚丙烯在室温下是一种非结晶的、微带粘性的白色蜡状物，分子量低（3000~10000），结构不规整缺乏内聚力，应用较少。 聚丙烯（PP）作为热塑塑料聚合物在塑料领域内有十分广泛的应用，因所用催化剂和聚合工艺不同，所得聚合物性能，用途也不同。PP有很多有用的性能，但还缺乏固有的韧性，特别是在低于其玻璃化温度的条件下。然而，通过添加冲击改性剂，可以提高其抗冲击性能。 一、聚丙烯的特性 （1）物理性能：聚丙烯为无毒、无臭、无味的乳白色高结晶的聚合物，密度只有0.90~.091g/cm3，是目前所有塑料中最轻的品种之一。它对水特别稳定，在水中24h的吸水率仅为0.01%，分子量约8~15万之间。成型性好，但因收缩率大，厚壁制品易凹陷。制品表面光泽好，易于着色。（2）力学性能：聚丙烯的结晶度高，结构规整，因而具有优良的力学性能，其强度和硬度、弹性都比HDPE高，但在室温和低温下，由于本身的分子结构规整度高，所以冲击强度较差，分子量增加的时候，冲击强度也增大，但成型加工性能变差。PP最突出的性能就是抗弯曲疲劳性，如用PP注塑一体活动铰链，能承受7×107次开闭的折迭弯曲而无损坏痕迹，干摩擦系数与尼龙
相似，但在油润滑下，不如尼龙。 （3）热性能：PP具有良好的耐热性，熔点在164~170℃，制品能在100℃以上温度进行消毒灭菌，在不受外力的，150℃也不变形。脆化温度为-35℃，在低于-35℃会发生脆化，耐寒性不如聚乙烯。 （4）化学稳定性：聚丙烯的化学稳定性很好，除能被浓硫酸、浓硝酸侵蚀外，对其它各种化学试剂都比较稳定，但低分子量的脂肪烃、芳香烃和氯化烃等能使PP软化和溶胀，同时它的化学稳定性随结晶度的增加还有所提高，所以聚丙烯适合制作各种化工管道和配件，防腐蚀效果良好。（5）电性能：聚丙烯的高频绝缘性能优良，由于它几乎不吸水，故绝缘性能不受湿度的影响。它有较高的介电系数，且随温度的上升，可以用来制作受热的电气绝缘制品，它的击穿电压也很高，适合用作电气配件等。抗电压、耐电弧性好，但静电度高，与铜接触易老化。 （6）耐候性：聚丙烯对紫外线很敏感，加入氧化锌、硫代丙酸二月桂酯、碳黑或类似的乳白填料等可以改善其耐老化性能。 二、聚丙烯的用途 （1）薄膜制品：聚丙烯薄膜制品透明而有光泽，对水蒸汽和空气的渗透性小，它分为吹膜薄膜、流延薄膜（CPP）、双向拉伸薄膜（BOPP）等。 （2）注塑制品：可用于汽车、电气、机械、仪表、无线电、纺织、国防等工程配件，日用品，周转箱，医疗卫生器材，建筑材料。 （3）挤塑制品：可做管材、型材、单丝、渔用绳索。打包带、捆扎绳、编织袋，纤维，复合涂层，片材，板材等。吹塑中空成型制品各种小型容器等。 （4）其它：低发泡、钙塑板，合成木材，层压板，合成纸，高发泡可作结构泡沫体。 三、聚丙烯的成型加工 聚丙烯的成型加工性好，成型的方法很多，如注塑、吹塑、真空热成型、涂覆、旋转成型、熔接、机加工、电镀和发泡等，并可在金属表面喷涂。其中注塑成型的比例大，注塑温度在180~200 之间，注塑压力在68.6~137.2MPa，模具温度为40~60℃。预干燥温度在80℃左右。应避免PP 长时间与金属壁接触。 聚丙烯的二次加工性很好，其印刷性比聚乙烯好，照相凸版，胶版、平凹板等印刷方法均可使用，要获得良好的良好的耐热、耐油、耐水等要求的印刷性能，须经电晕放电处理等再行印刷。 四、聚丙烯的改性 聚丙烯可通过填充、增强、共混、共聚、交联来改性。如添加碳酸钙、滑石粉、无机矿物质等填料，可提高刚性、硬度、耐热性和尺寸稳定性；添加玻璃纤维、石棉纤维、云母、玻璃微珠等可提高拉伸强度，并可改善抗蠕变性、低温抗冲击性；添加弹性体和橡胶等可提高冲击性能、透明性等等。 均聚PP和共聚PP的介绍 1. PP均聚物 聚丙烯（PP）作为热塑塑料聚合物于1957年开始商品化生产，是有规立构聚合物中的第一个。其历史意义更体现在，它一直是增长最快的主要热塑性塑料，2004年它的全国总产量达到300万吨。它在热塑性塑料领域内有十分广泛的应用，特别是在纤维和长丝、薄膜挤压、注塑加工等方面。 1.1 化学和性质
Screen and evaluate the results within a certain period, analyze the deficiencies, learn from them and form Countermeasures. 姓名：___________________ 单位：___________________ 时间：___________________ 低分子量聚丙烯酸钠的合成实 验报告
编号：FS-DY-53217 低分子量聚丙烯酸钠的合成实验报告 前言 随着我国丙烯酸工业的迅速发展，对丙烯酸下游产品的研究不断深入，应用范围不断扩大。聚丙烯酸钠作为丙烯酸的一种主要下游产品，近年来在国内外的研究受到重视，生产也不断增加。聚丙烯酸钠产品包括水溶性产品和水不溶性产品。水溶性聚丙烯酸钠产品广泛应用于食品、纺织造纸、化工等领域。水不溶性聚丙烯酸钠产品具高吸水性，主要用于农林园艺、生理卫生等领域。聚丙烯酸钠的分子量从几百至几千万以上，不同分子量的聚丙烯酸钠各有各的用途。超低分子量(700以下)的用途还未完全开发;低分子量(1000-5000)主要起分散作用;中等分子量(104-106)显示有增稠性;高分子量(106-107)的则主要做增稠剂和絮凝剂;超高分子量(107以上)的在水中溶胀，生成水凝胶，主要用作吸水剂。水溶性聚丙烯酸钠中又包括高分子量和低分子量两类。
目前高分子量聚丙烯酸钠合成是采用丙烯酸经氢氧化钠中和形成丙烯酸钠溶液，然后再聚合的工艺路线。在水溶性高分子量聚丙烯酸钠的合成中，通常是高浓度丙烯酸钠溶液和低浓度氧化还原引发剂在低温下进行水溶液聚合。制备的关键是在聚合前要除去丙烯酸中的阻聚剂。去除阻聚剂的方法有减压蒸馏或加人活性炭吸附。高分子量聚丙烯酸钠聚合时往往因为自交联作用或聚合速度过快使产品水溶性降低，因此需加入抗交联剂和缓聚合剂。日本专利报道了以过硫酸盐和有机苯胺的复合引发体系，常温下催化丙烯酸钠水溶液聚合，制得溶解性能好的聚丙烯酸钠。戚银城等采用氧化-还原体系，添加氨水和氯化钠，在30℃时合成了分子量几百至几千万的聚丙烯酸钠。水溶液聚合法具有设备简单，操作容易的特点，但缺点是所得到的聚合产物含水量高达60%-70%，难干燥。反相悬浮聚合法也可用于合成高分子量聚丙烯酸钠。韩淑珍[5]报道了北京化工大学开发出反相悬浮聚合法合成聚丙烯酸钠絮凝剂，并建成1000L聚合釜装置。反相悬浮聚合法工艺复杂、设备利用率低。 聚丙烯酸钠是一种线状、可溶性高分子化合物，其分子
高分子合成工艺学 课程设计 题目：年产10万吨聚丙烯（环管法）运行方案的设计学院名称：化学化工学院 指导教师： 班级：高材 091 学号： 学生姓名： 2012年5月20日
目录 设计内容及要求 (2) 1、聚丙烯合成工艺 (3) 1.1绪论 (3) 1.2多釜串联气液组合生产聚丙烯的仿真实验 (6) 1.3环管法气液组合聚合工艺的介绍 (7) 1.4多釜串联与环管法两种工艺的评价 (8) 2、环管法生产聚丙烯运行方案的设计 (9) 2.1密度控制范围 (9) 2.2原料进料量 (11) 2.3实验装置图 (12) 2.4聚丙烯生产开车方案 (13) 2.5装置正常操作 (15) 2.6装置正常停工过程 (15) 3、参考文献 (15)
设计内容及要求： 一、设计目的 让学生所学的聚丙烯合成工艺理论与聚丙烯的生产实际相联系，使学生得到动手操作能力、故障处理能力、工艺协调及工艺管理能力的综合训练。 二、设计任务 1、设计项目：聚丙烯生产运行方案的设计； 2、设计工艺：环管法液相本体聚合工艺； 3、设计产能：年产10万吨； 4、设计范围：生产工艺的正常开车，正常运行，正常停车。 三、设计工艺条件 进料比R200：R201=1：10 预聚釜R200：T=18℃，P=3.5MPa 环管高H=9m，体积V=0.46m3， 物料流速=4m/s，停留时间=4min。 聚合釜R201：T=70℃，P=3.2MPa 环管高H=30m，体积V=45m3， 物料流速=78m/s，停留时间=1.5h， 终点用密度控制射线检测，转化率55%-65%。 四、设计内容 1、聚丙烯的合成工艺 1.1概述； 1.2多釜串联气液组合生产聚丙烯的仿真实验； 1.3环管法气液组合聚合工艺的介绍； 1.4多釜串联与环管法两种工艺的评价。 2、环管法生产聚丙烯运行方案的设计 2.1设计重点密度控制范围； 2.2设计原料的进料量； 2.3设计聚丙烯生产开车、停车方案； 2.4设计聚丙烯生产运行方案。 五、设计要求 1、给出聚合工艺的历史、现状及发展史； 2、给出多釜串联与环管法聚合工艺的差异及优缺点； 3、给出环管法聚合工艺流程及终点控制、原料流量等工艺参数； 4、给出完整的开机方案、运行方案及停机方案。 指导教师：年月日
食品添加剂聚丙烯酸钠合成工艺研究 摘要：采用水溶液聚合法，以过硫酸铵-亚硫酸氢钠为混合引发剂，研究了单体浓度、引发剂各组分用量、反应温度及反应时间对产物相对分子质量的影响，并探索了制备聚丙烯酸钠的工艺条件，实验表明：反应温度为40-45℃，反应时间为4h，过硫酸铵用量为0.02%，亚硫酸氢钠用量为0.01%，单体浓度为45%，可获得相对分子质量为3000-3500万的聚丙烯酸钠，通过企业检测，满足食品添加剂的要求。 关键词：高分子、聚丙烯酸钠、合成工艺 Synthesis technology research of food additive Sodium Polyacrylate Abstract：Adopting aqueous solution polymerization, we used (NH4)2S2O8-NaHSO3 as mixed initiator to carry on the experiment, The influences, such as monomer concentration, initiator dosage of components, reaction temperature, reaction time, on product relative molecular mass were studied, And explored the technological conditions of sodium polyacrylate preparation. The results showed that sodium polyacrylate (30,000,000—35,000,000) could be polymerized at 40-45℃for 4h, with (NH4)2S2O8 of 0.02%, NaHSO3 of 0.01%, the monomer concentration of 45%, Satisfied the food additive requirements by the enterprise detection. Key words：macromolecule；sodium polyacrylate；synthesis technology 聚丙烯酸钠是近年来开发的重要精细化工产品之一，根据聚合条件不同，分子量可从几百至千万以上。不同分子量的聚丙烯酸钠用途不同，在日用化学工业、食品工业、石油工业、矿业、农业、涂料、造纸、纺织、建筑和医药等行业广泛应用。由于聚丙烯酸钠溶于水形成高粘性溶液，其粘度是羧甲基纤维素钠和海藻酸钠的15-20倍，长期放置粘度变化极小，不易腐败，安全无毒，由于聚丙烯酸钠本身的特性使它具有多种用途，其增稠特性作为食品胶的应用就是其中之一[1]。国外从上世纪六十年代就开始将聚丙烯酸钠用于多种食品的增稠、增筋和保鲜等，美国FDA、日本厚生省等先后批准其作为食品添加剂使用，从2000年开始，我国卫生部正式批准聚丙烯酸钠为食品添加剂[2]。本文通过改变反应温度、反应时间、引发剂用量及单体浓度，探求制备满足食品添加剂要求的聚丙烯酸钠的合适工艺条件。 1实验 1.1实验原理 聚丙烯酸钠的合成是自由基链式聚合反应。丙烯酸用氢氧化钠中和，产生丙烯酸钠单体；过氧化物在亚硫酸氢钠的作用下，产生自由基，引发单体，并使链增长，生成聚丙烯酸钠。
年产50万吨甲醇合成工艺初步设计 摘要 本设计重点讨论了合成方案的选择，首先介绍了国内外甲醇工业的现状、甲醇原料的来源和甲醇本身的性质及用途。其次介绍了合成甲醇的基本原理以、影响合成甲醇的因素、甲醇合成反应速率的影响。在合成方案里面主要介绍了原料路线、不同原料制甲醇的方法、合成甲醇的三种方法、生产规模的选择、改善生产技术来进行节能降耗、引进国外先进的控制技术，进一步提高控制水平，来发展我国甲醇工业及简易的流程图。在工艺条件中，主要介绍了温度、压力、氢与一氧化碳的比例和空间速度。主要设备冷激式绝热反应器和列管式等温反应器介绍。最后进行了简单的物料衡算。 关键词:甲醇，合成塔
一、综述 (一)国内外甲醇工业现状 甲醇是重要的化工原料，应用广泛，主要用于生产甲醛，其消耗量约占甲醇总量的30%～40%;其次作为甲基化剂，生产甲胺、丙烯酸甲酯、甲基丙烯酸甲酯、甲基叔丁基醚、对苯二甲酸二甲酯;甲醇羰基化可生产醋酸、酸酐、甲酸甲酯、碳酸二甲酯等。其次，甲醇低压羰基化生产醋酸，近年来发展很快。随着碳化工的发展，由甲醇出发合成乙二醇、乙醛、乙醇等工艺正在日益受到重视。国内甲醇装置规模普遍较小，且多采用煤头路线，以煤为原料的约占到78%;单位产能投资高，约为国外大型甲醇装置投资的2倍，导致财务费用和折旧费用高，这些都会影响成本。据了解，我国有近200家甲醇生产企业，但其中10万吨/年以上的装置却只占20%，最大的甲醇生产装置产能也就是60万吨/年，其余80%都是10万吨/年以下的装置。根据这样的装置格局，业内普遍估计，目前我国甲醇生产成本大约在1400,1800元/吨(约200美元/吨)，一旦出现市场供过于求的局面，国内甲醇价格有可能要下跌到约2000元/吨，甚至更低。这对产能规模小，单位产能投资较高的国内大部分甲醇生产企业来讲会加剧增。 而以中东和中南美洲为代表的国外甲醇装置普遍规模较大。目前国际上最大规模的甲醇装置产能以达到170万吨/年。2008年4月底，沙特甲醇公司170万吨/年的巨型甲醇装置在阿尔朱拜勒投产，使得
p科技成果简介p 低分子量聚丙烯酸钠合成新工艺 分子量几百至几千的聚丙烯酸钠用途极为广泛,主要用作工业水循环系统的阻垢防蚀剂,颜料(碳酸钙、高岭土、钛白粉、缎光白等)、陶瓷浆料和釉料、丁苯胶乳等的分散剂、钻井泥浆稳定剂、油井粘土分散剂、水泥添加剂、金属材料的新型淬火剂、氯化铵等无机盐防结块剂、矿物浮选剂等。传统生产工艺为以过硫酸盐为引发剂,异丙醇为链转移剂进行水溶液聚合、以NaOH中和后蒸馏除去链转移剂得产品,使用该工艺合成分子量[2000的低分子量聚丙烯酸钠,生产中需使用单体量2)4倍的异丙醇作链转移剂,设备的利用率低,能耗较高,生产周期较长,生产成本较高。 我们通过研究影响聚丙烯酸钠分子量的各种因素,使用脂肪酸盐等助剂,采用分步聚合工艺合成了分子量500)700、1000)1500和2000)3000三种规格的低分子量聚丙烯酸钠,具体技术指标如下: 型号D)1D)2D)3外观黄色透明粘性液体 固含量(%)40?240?240?2 分子量500)7001000)15002000)3000 残余单体(%)[0.50.50.5 pH 6.0)8.0 6.0)8.0 6.0)8.0 密度(20e),g/cm2\ 1.25 1.25 1.25 本法取消了原有工艺使用的异丙醇,简化了生产工艺,降低了生产成本。合成的聚丙烯酸钠不仅分子量较低,而且分子量分布较窄,分散性良好,应用实验表明其分散效果优于分散剂DC,与进口产品SN)5040相当。综合性能达到国内领先水平。经查新未见国内有类似技术,属国内首创。生产和销售实践表明使用本工艺生产低分子量聚丙烯酸钠具有较好的经济和社会效益。 鉴于低分子量聚丙烯酸钠有广泛的用途,而且本工艺合成的低分子量聚丙烯酸钠质量好,成本低,具有较强的市场竞争力,本项技术有良好的推广应用前景。
石墨烯合成材料工艺设计 【摘要】石墨烯是一种量子霍尔效应、双极性电场效应、隧道效应等优异性能的新型材料，其在应用于传感器、晶体管、太阳能电池等领域，并且具备有广泛开发的潜能。本文对石墨烯材料应用及发展趋势进行研究，并采用两种设计方案对石墨烯的制备工艺进行描述。 关键词：石墨烯、氧化还原法制备、热熔法制备 一．引言 2004年，盖姆和诺沃肖洛夫等人用机械剥离法，从三维石墨中提取出单层石墨烯，随后，又通过石墨烯获得了石墨烷。石墨烯独特的性质引起了许多科研人员的关注．它不仅可以用来论证相对论的量子力学，还能应用于传感器、晶体管、太阳能电池等。因此，对石墨烯制备方法、独特性质、以及改性的研究就如火如荼的展开了。 石墨烯，英文名Graphene，是碳元素的一种单质形态。碳是自然界里最重要的素之有着独特的性质，是生命的基础。纯碳能以截然不同的形式存在，可以是坚硬的钻石，也可以是柔软的石墨。石墨烯是碳的另一张奇妙脸孔，具有由单层碳原子紧密堆积成二维蜂窝状晶格结构。它像一张单层的网，每一个网格都是一个完美的六边形，每一个绳结是一个碳原子。这张网只有个原子那么厚，可以说没有高度、只有长宽，是二维结构的碳。人类已知的最薄材料，其厚度只有0．335纳米，由于它包含烯类物质的 基本特征一一碳原子之间的双键，所
以称为石墨烯。 二．石墨烯制备的方法 经研究发现，合成石墨烯的方法已有很多，例如微机械剥离、化学气相沉积、氧化还原法，以及最新溶剂剥离和溶剂热法等，不同的制备工艺各自存在着优缺点，下面简单的介绍各方法简单制备过程及优缺点，并经行比较，从中筛选出最佳工艺方案以达到生产流程简单、生产工艺多元化，降低成本的工业目的。 (1)微机械剥离法 利用胶带剃离高定向石墨的方法获得了独立存在的二维石墨烯晶体。微机械剥离法可以制备出高质量石墨烯，但存在产率低和成本高的不足，不满足工业化和规模化生产要求，目前只能作为实验室小规模制备。 （2）化学气相沉积法 一种以镍为基片的管状简易沉积炉，通人含碳气体，例如，碳氢化合物，它在高温下分解成碳原子沉积在镍的表面，形成石墨烯，通过轻微的化学刻蚀，使石墨烯薄膜和镍片分离得到石墨烯薄膜。CVD法可以满足规模化制备高质量石墨烯的要求，但成本较高，工艺复杂。 （3）氧化一还原法 氧化一还原法是指将天然石墨与强酸和强氧化性物质反应生成氧化石墨(Go)，经过超声分散制备成氧化石墨烯(单层氧化石墨)，加人还原剂去除氧化石墨表面的含氧基团，如羧基、环氧基和羟基，得到石墨烯。这种制备方法简便且成本较低，不仅可以制备出大量石墨烯悬浮液，而且有利于制备石墨烯的衍生物，拓展了石墨烯的应用领域。 (4) 溶剂剥离法 它的原理是将少量的石墨分散于溶剂中，形成低浓度的分散液，利用超声波的作用破坏石墨层间的范德华力，此时溶剂可以插入石墨层间，进行层层剥离，制备出石墨烯。此方法不会像氧化一还原法那样破坏石墨烯的结构，可以制备高
聚丙烯的性能和应用 聚丙烯是与我们日常生活密切相关的通用树脂，是丙烯最重要的下游产品，世界丙烯的50%，我国丙烯的65%都是用来制聚丙烯。聚丙烯是世界上增长最快的通用热塑性树脂，总量仅仅次于聚乙烯和聚氯乙烯。1998年世界聚丙烯产能为2925万吨，1997年世界聚丙烯的总产量约2390万吨，产值约为210亿美元。从1991年始世界产量增长约年均9%，在通用树脂中增长速度仅次于LLDPE。 和其它通用树脂一样，亚洲金融危机对聚丙烯需求也有很大影响，即使在调低的预测水平下，与其它树脂相比，聚丙烯仍保持较强劲的增长速度。新的预测表明，1997年到2002年世界聚丙烯需求年均增长率为7.1%，而同期聚乙烯为5.2%,PVC为5.0%,聚苯乙烯为4.1%。聚丙烯需求增长快的原因可简单归纳为以下几点，即便宜、轻、良好的加工性和用途广，催化剂和新工艺的开发进一步促进了应用领域的扩大，如汽车和食品包装等新用途的开发进一步促进了需求的增长，过去没有这么多的聚丙烯用于汽车工业，过去聚丙烯也很少用于吹塑和热成型加工。有人说：“只要有一种产品的材料被塑料替代，那么这种产品就有使用聚丙烯的潜力”。 2.生产工艺简述--气相法和本体法工艺在逐渐替代浆液法工艺 根据反应介质和反应器构形，聚合工艺可大致分为三种基本类型： (1)本体工艺，聚合在液体丙烯中进行。反应器可为液体釜式反应器，如Exxon、三井（现为宏伟聚合物公司）和住友的工艺；也可以是环管反应器，如Montell 、Hoechst(现在是Targor 的一部分)、Phillips和Solvay 工艺。 (2)浆液法工艺，在该工艺中丙烯溶解在丁烷、戊烷、己烷、庚烷或壬烷等烃类稀释剂中，反应器可以是连续搅拌槽式反应器，如Amoco、Montell、Hoechst(现是Tagor)、三井（现是宏伟聚合物）；间歇搅拌槽反应器（如三井）、环管反应器（如Solvay）和在沸腾丁烷中的反应（该工艺被亨茨曼在Woodbury使用，该装置1987年前属于壳牌公司）。 (3)气相法工艺，在该工艺中丙烯直接聚合生成固体聚合物，所用反应器有：流化床（如UCC 和住友）；卧式搅拌床（如Amoco/智素）和立式搅拌床（如BASF，现在是Targor）。 从技术上看，本体聚合也是一种浆液聚合，但工业上对任何用丙烯作稀释剂的工艺用“本体”这个术语，而将用非丙烯作稀释剂的工艺称之为浆液聚合。 目前世界约55%的装置能力是本体法，25%是气相法，浆液法占其余的份额。从1990年起世界上浆液法生产装置的数目就一直在下降，让位于本体法和气相法技术。这种情况在北美、西欧和日本尤为明显。由于世界新增能力和扩建能力基本上使用气相法和本体法，因
聚丙烯酰胺(PAM)生产工艺设计 石油工业是国民经济的支柱产业,石油是经济发展的重要保证之一。我国石油资源相对较少,三次采油是我国保障石油供应的重要措施。进行聚丙烯酰生产工艺设计的研究,目的是使我国聚丙烯酰胺生产工艺技术、产品质量、及生产规模均提升到一个较高水平,以满足三次采油对聚丙烯酰胺质和量的要求,避免引进产品带来的风险,保证三次采油技术的顺利实施最终以满足国民经济发展对石油供应的要求,并获得最大经济效益。与此同时,进行聚丙烯酰生产工艺设计的研究,可满足随着三次采油工艺技术的不断提高而对聚丙烯酰胺各项性能不断改进的要求。 PAM最有价值的性能是分子量很高,水溶性强,可以制作出亲水而水不溶性的凝胶,可以引进各种离子基团并调节分子量以得到特定的性能,对许多固体表面和溶解物质有良好的粘附力。由于这些性能,使得PAM被广泛应用于增稠、絮凝、稳定胶体、减阻、粘结,成膜、阻垢、凝胶及生物医学材料等许多方面。PAM的最大用途是在水处理、造纸、采油、冶矿等领域。 此外,聚丙烯酰胺在水处理行业具有广阔的应用前景和巨大的潜在市场。随着环境意识的不断加强,聚丙烯酰胺在城市污水处理方面的应用将会越来越受到重视。聚丙烯酰胺生产工艺技术的研究,也将对城市污水处理工艺技术的提高起到推动作用。 目前PAM生产的工艺路线一般从丙烯腈(AN)为原料开始,经AM装置生产出AM 水溶液,再以AM为原料在PAM装置生产出PAM产品。AM生产工艺主要有以骨架铜为主体的重金属类为催化剂的化学法和以生物酶为催化剂的生物法,其技术的关键在于催化剂,依催化剂的不同生产工艺有较大差异。PAM的生产工艺方法较多,依PAM产品性能要求不同及生产过程采用的引发剂不同,生产工艺方法有较大的差异,其中引发剂是技术关键,属各公司的技术秘密。对PAM生产工艺技术的研究主要体现在引发体系和与PAM生产相关的专用设备上。
环保石头纸——应用前景 石头纸(Rich Mineral Paper, RMP)，也叫环保纸。就是用磨成粉末的石头为主要原料，加上20%无毒PE做成。这种纸防水坚固不易燃烧，最重要的是不用砍树造纸，非常环保。 石头纸产品应用领域极其广泛，可应用于一次性生活消耗用品，比如垃圾袋、购物袋、食品袋、密实袋、餐盒、脚套手套、台布、雨衣、防尘罩等；也可应用于文化用纸，比如印刷纸、书写纸、广告装潢纸、道林纸、涂布纸、膜造纸、图画纸、招贴纸、打字纸、邮封纸、香烟纸、格拉辛纸、新闻纸等；还可应用于建材装饰，比如装饰壁纸等；还可应用于工业包装等领域，比如化肥袋、水泥袋、米面袋、服装袋、各种手提袋、纸盒纸箱等；还可应用于特殊用纸方面，比如野外作业用纸、水下作业用纸、矿下作业用纸、军事特殊用纸等。可以说应用领域非常广泛，而且随着石头造纸技术的不断成熟和升级，应用领域还将更大。石头纸产品的成本比可替代产品低20%-30%，有着极强的竞争力。
石头纸是以储量大、分布广的石灰石矿产资源为主要原材料（碳酸钙含量为70-80%），以高分子聚合物为辅料（含量为20-30%），利用高分子界面化学原理和高分子改性的特点，经特殊工艺处理后，采用聚合物挤出、吹制成型工艺制成。无机粉体环保新材料石头纸产品具有与植物纤维纸张同样的书写性能和印刷效果。同时具有塑料包装物所具有的核心性能。 生产工艺简单；投资大、产出高、能耗低；不采用植物纤维、不砍伐树木，可节省大量木材，保护自然生态；不需要添加强酸、强碱、漂白剂等化学原料，不排放废水、废渣和有毒有害气体，属于绿色环保产品。产品具有机械性能好、防水、防潮、防蛀、耐折、耐撕、耐油、无毒、无味、无污染、几何尺寸稳定、印刷清晰度高、效果好，用弃后可自然降解为粉末回归自然等特点。 石头纸可以分为三个类别 第一类：可降解环保包装材料系列产品。该产品主要用于替代传统塑料包装物系列产品；主要有工业包装材料和生活包装材料两大系列，
低分子聚丙烯酸钠实验报告范文 篇一：低分子量聚丙烯酸钠的合成实验报告 前言 随着我国丙烯酸工业的迅速发展，对丙烯酸下游产品的研究不断深入，应用范围不断扩大。聚丙烯酸钠作为丙烯酸的一种主要下游产品，近年来在国内外的研究受到重视，生产也不断增加。聚丙烯酸钠产品包括水溶性产品和水不溶性产品。水溶性聚丙烯酸钠产品广泛应用于食品、纺织造纸、化工等领域。水不溶性聚丙烯酸钠产品具高吸水性，主要用于农林园艺、生理卫生等领域。聚丙烯酸钠的分子量从几百至几千万以上，不同分子量的聚丙烯酸钠各有各的用途。超低分子量(700以下)的用途还未完全开发;低分子量(1000-5000)主要起分散作用;中等分子量(104-106)显示有增稠性;高分子量(106-107)的则主要做增稠剂和絮凝剂;超高分子量(107以上)的在水中溶胀，生成水凝胶，主要用作吸水剂。水溶性聚丙烯酸钠中又包括高分子量和低分子量两类。 目前高分子量聚丙烯酸钠合成是采用丙烯酸经氢氧化钠中和形成丙烯酸钠溶液，然后再聚合的工艺路线。在水溶性高分子量聚丙烯酸钠的合成中，通常是高浓度丙烯酸钠溶液和低浓度氧化还原引发剂在低温下进行水溶液聚合。制备的关键是在聚合前要除去丙烯酸中的阻聚剂。去除阻聚剂的方法有减压蒸馏或加
人活性炭吸附。高分子量聚丙烯酸钠聚合时往往因为自交联作用或聚合速度过快使产品水溶性降低，因此需加入抗交联剂和缓聚合剂。日本专利报道了以过硫酸盐和有机苯胺的复合引发体系，常温下催化丙烯酸钠水溶液聚合，制得溶解性能好的聚丙烯酸钠。戚银城等采用氧化-还原体系，添加氨水和氯化钠，在30℃时合成了分子量几百至几千万的聚丙烯酸钠。水溶液聚合法具有设备简单，操作容易的特点，但缺点是所得到的聚合产物含水量高达60%-70%，难干燥。反相悬浮聚合法也可用于合成高分子量聚丙烯酸钠。韩淑珍[5]报道了北京化工大学开发出反相悬浮聚合法合成聚丙烯酸钠絮凝剂，并建成1000L聚合釜装置。反相悬浮聚合法工艺复杂、设备利用率低。 聚丙烯酸钠是一种线状、可溶性高分子化合物，其分子链上的梭基由于静电相斥，使聚合物链伸展，促成有吸附性功能团外露到表面上，这些活性点吸附在溶液中悬浮粒子上，形成粒子间的架桥，从而加速了悬浮粒子的沉降。因此可作絮凝剂。 聚丙烯酸钠是近年来在各领域广泛使用的一类功能性高分子材料，高分子量聚丙烯酸钠在各使用行业越来越受重视。但在我国其研究还不深，生产规模还小，性能尚不如人意。研究其生产过程，提高产品应用性能，扩大产品的应用领域是当前的重要任务。 以上分析可见高分子量的聚丙烯酸钠在很多领域都广泛使用，但目前在国内企业使用的多为国外产品。国内近两年已有
PP生产工艺 目前，聚丙烯的生产工艺按聚合类型可分为溶液法、淤浆法、本体法和气相法和本体法-气相法组合工艺5大类。具体工艺主要有BP公司的气相Innovene工艺、Chisso公司的气相法工艺、Dow公司的Unipol工艺、Novolene气相工艺、Sumitomo 气相工艺、Basell公司的本体法工艺、三井公司开发的Hypol 工艺以及Borealis公司的Borstar工艺等。 1 淤浆法工艺 淤浆法工艺（Slurry Process）又称浆液法或溶剂法工艺，是世界上最早用于生产聚丙烯的工艺技术。从1957年第一套工业化装置一直到20世纪80年代中后期，淤浆法工艺在长达30年的时间里一直是最主要的聚丙烯生产工艺。典型工艺主要包括意大利的Montedison 工艺、美国Hercules工艺、日本三井东压化学工艺、美国Amoco工艺、日本三井油化工艺以及索维尔工艺等。这些工艺的开发都基于当时的第一代催化剂，采用立式搅拌釜反应器，需要脱灰和脱无规物，因采用的溶剂不同，工艺流程和操作条件有所不同。近年来，传统的淤浆法工艺在生产中的比例明显减少，保留的淤浆产品主要用于一些高价值领域，如特种BOPP薄膜、高相对分子质量吹塑膜以及高强度管材等。近年来，人们对该方法进行了改进，改进后的淤浆法生产工艺使用高活性的第二代催化剂，可删除催化剂脱灰步骤，能减少无规聚合物的产生，可用于生产均聚物、无规共聚物和抗冲共聚物产品等。目前世界淤浆法PP的生产能力约占全球PP总生产能力的13%。 2 气相法工艺 气相法聚丙烯工艺的研究和开发始于20世纪60年代，1967年BASF 公司在Ludwigshafen建成一套采用立式搅拌床反应器的气相聚丙烯工艺中试装置。1969年BASF和Shell的合资ROW公司在德国Wesseling采用立式搅拌床反应器建成世界上第一套2.5万吨/年气相聚丙烯工业装置，命名为Novolen工艺。
高吸水性树脂聚丙烯酸钠的制备 一、实验目的 1、了解高吸水性树脂的基本功能及其用途。 2、了解合成聚合物类高吸水性树脂制备的基本方法。 3、探讨反应时间对吸水倍数的影响。 二、实验原理 高吸水树脂的吸水原理：高吸水树脂一般为含有亲水基团和交联结构的高分子电解质。吸水前，高分子链相互靠拢缠在 一起，彼此交联成网状结构，从而达到整体上的紧固。与水接 触时，因为吸水树脂上含有多个亲水基团，故首先进行水润湿，然后水分子通过毛细作用及扩散作用渗透到树脂中，链上的电 离基团在水中电离。由于链上同离子之间的静电斥力而使高分 子链伸展溶胀。由于电中性要求，反离子不能迁移到树脂外部，树脂内外部溶液间的离子浓度差形成反渗透压。水在反渗透压 的作用下进一步进入树脂中，形成水凝胶。同时，树脂本身的 交联网状结构及氢键作用，又限制了凝胶的无限膨胀。 高吸水树脂的吸水性受多种因素制约，归纳起来主要有结构因素、形态因素和外界因素三个方面。结构因素包括亲水基 的性质、数量、交联剂种类和交联密度，树脂分子主链的性质 等，树脂的结构与生产原料、制备方法有关。交联剂的影响： 交联剂用量越大，树脂交联密度越大，树脂不能充分地吸水膨 胀；交联剂用量太低时，树脂交联不完全，部分树脂溶解于水 中而使吸水率下降。吸水力与水解度的关系：当水解度在 60~85%时，吸收量较大；水解度大于时，吸收量下降，其原因 是随着水解度的增加，尽管亲水的羧酸基增多，但交联剂也发 生了部分水解，使交联网络被破坏。形态因素主要指高吸水性 树脂的主品形态。增大树脂主品的表面，有利于在较短时间内
吸收较多的水，达到较高吸水率，因而将树脂制成多孔状或鳞 片可保证其吸水性。 外界因素主要指吸收时间和吸收液的性质。随着吸收时间的延长，水分由表面向树脂产品内部扩散，直至达到饱和。高 吸水树脂多为高分子电解质。其吸水性受吸收液性质，特别是 离子种类和浓度的制约。在纯水中吸收能力最高；盐类物质的 存在，会产生同离子效应，从而显著影响树脂的吸收能力；遇 到酸性或碱性物质，吸水能力也会降低。电解质浓度增大，树 脂的吸收能力下降。对于二盐离子如，除盐效应外，还可能在 树脂的大分子之间羧基上产生交联，阻碍树脂凝胶的溶胀作用，从而影响吸水能力，因而二价金属离子对树脂吸水性的降低将 更为显著。 本实验以丙烯酸为聚合单体，N,N-亚甲基双丙烯酰胺为交联剂、过硫酸钾为引发剂聚合。 三、实验仪器与试剂 试剂：丙烯酸（AA）、N,N-亚甲基双丙烯酰胺（NMBA）、过硫酸钾（K2S2O8）、试验用纯净水, NaOH 溶液、丙烯酰胺（AM）。 仪器：容量瓶：250mL 、500mL、1000mL ； 移液管：1mL、5mL、10mL 量筒：5mL 、20mL ； 烧杯： 100mL 、250mL、500ml 表面皿、玻璃棒、天平（或电子天平）、烘箱 四、实验步骤与方法（示意图） （一）配制溶液 1、称取11.11g过硫酸钾在250mL烧杯中用一定量去离子水溶解，溶解完全后移至1000ml容量瓶中加水定容，由此配制得质量浓度为1%的过硫酸钾溶液。
