通信实验指导书电气信息工程学院
目录
实验一AM调制与解调实验 (1)
实验二FM调制与解调实验 (5)
实验三ASK调制与解调实验 (8)
实验四FSK调制与解调实验 (11)
实验五时分复用数字基带传输 (14)
实验六光纤传输实验 (19)
实验七模拟锁相环与载波同步 (27)
实验八数字锁相环与位同步 (32)
实验一 AM调制与解调实验
一、实验目的
理解AM调制方法与解调方法。
二、实验原理
本实验中AM调制方法：原始调制信号为1.5V直流＋1KHZ正弦交流信号，载波为20KHZ正弦交流信号，两者通过相乘器实现调制过程。
本实验中AM解调方法：非相干解调（包络检波法）。
三、实验所需部件
调制板、解调板、示波器、计算机（数据采集设备）。
四、实验步骤
1.熟悉实验所需部件。
2.按下图接线。
3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面
各图中。
4.结合上述实验结果深入理解AM调制方法与解调方法。
实验一参考结果
实验二 FM调制与解调实验
一、实验目的
理解FM调制方法与解调方法。
二、实验原理
本实验中FM调制方法：原始调制信号为2KHZ正弦交流信号，让其通过V/F （电压/频率转换，即VCO压控振荡器）实现调制过程。
本实验中FM解调方法：鉴频法（电容鉴频＋包络检波＋低通滤波）
三、实验所需部件
调制板、解调板、示波器、计算机（数据采集设备）。
四、实验步骤
1.熟悉实验所需部件。
2.按下图接线。
3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面
各图中。
4.结合上述实验结果深入理解FM调制方法与解调方法。
实验二参考结果
实验三 ASK调制与解调实验
一、实验目的
理解ASK调制方法与解调方法。
二、实验原理
本实验中ASK调制方法：键控法（原始数字信号采用250HZ方波信号代替，载波为2KHZ正弦交流信号，利用方波信号切换开关电路实现调制过程。
本实验中ASK解调方法：非相干解调（包络检波法）。
三、实验所需部件
调制板、解调板、示波器、计算机（数据采集设备）。
四、实验步骤
1.熟悉实验所需部件。
2.按下图接线。
3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面
各图中。
4.结合上述实验结果深入理解ASK调制方法与解调方法。
实验三参考结果
实验四 FSK调制与解调实验
一、实验目的
理解FSK调制方法与解调方法。
二、实验原理
本实验中FSK调制方法：键控法（原始数字信号采用250HZ方波信号代替，载波分别为2KHZ和1KHZ正弦交流信号，利用方波信号切换开关电路实现调制过程。
本实验中FSK解调方法：PLL电路+低通滤波＋抽样判决器。
三、实验所需部件
调制板、解调板、示波器、计算机（数据采集设备）。
四、实验步骤
1.熟悉实验所需部件。
2.按下图接线。
3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面
各图中。
4.结合上述实验结果深入理解FSK调制方法与解调方法。
实验四参考结果
实验五时分复用数字基带传输
一、实验目的
掌握时分复用数字基带通信系统的基本原理及数字信号传输过程。
二、实验原理
本实验用数字信源模块、数字终端模块、位同步模块及帧同步模块连成一个理想信道时分复用数字基带通信系统，使系统正常工作。用示波器观察分接后的数据信号、用于数据分接的帧同步信号、位同步信号。
三、实验所需部件
调制板、解调板、示波器、计算机（数据采集设备）。
四、实验步骤
1、熟悉实验所需部件。
2、按下图接线。
3、用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面
各图中。
4、结合上述实验结果深入理解PCM调制方法与解调方法。
实验五参考结果
实验六光纤传输实验
一、实验目的
掌握抽样定理，了解时分复用原理，了解光纤的基本原理及传输过程。
二、实验原理
本实验用PCM调制及解调板、光通信发射及接收板、光纤通信模块组成音乐光纤传输通信系统，使系统正常工作。用示波器观察各测试信号。
三、实验所需部件
调制板、解调板、发射板、接收板、光纤通信模块、示波器、计算机（数据采集设备）。
四、实验步骤
1、熟悉实验所需部件。
2、按下图接线。
实验一：抽样定理实验 一、实验目的 1、熟悉TKCS—AS型通信系统原理实验装置； 2、熟悉用示波器观察信号波形、测量频率与幅度； 3、验证抽样定理； 二、实验预习要求 1、复习《通信系统原理》中有关抽样定理的内容； 2、阅读本实验的内容，熟悉实验的步骤； 三、实验原理和电路说明 1、概述 在通信技术中为了获取最大的经济效益，就必须充分利用信道的传输能力，扩大通信容量。因此，采取多路化制式是极为重要的通信手段。最常用的多路复用体制是频分多路复用(FDM)通信系统和时分多路复用(TDM)通信系统。频分多路技术是利用不同频率的正弦载波对基带信号进行调制，把各路基带信号频谱搬移到不同的频段上，在同一信道上传输。而时分多路系统中则是利用不同时序的脉冲对基带信号进行抽样，把抽样后的脉冲信号按时序排列起来，在同一信道中传输。 利用抽样脉冲把一个连续信号变为离散时间样值的过程称为“抽样”，抽样后的信号称为脉冲调幅(PAM)信号。在满足抽样定理的条件下，抽样信号保留了原信号的全部信息。并且，从抽样信号中可以无失真地恢复出原信号。 抽样定理在通信系统、信息传输理论方面占有十分重要的地位。数字通信系统是以此定理作为理论基础的。在工作设备中，抽样过程是模拟信号数字化的第一步。抽样性能的优劣关系到整个系统的性能指标。 作为例子，图1-1示意地画出了传输一路语音信号的PCM系统。从图中可以看出要实现对语音的PCM编码，首先就要对语音信号进行抽样，然后才能进行量化和编码。因此，抽样过程是语音信号数字化的重要环节，也是一切模拟信号数字化的重要环节。 图1-1 单路PCM系统示意图 为了让实验者形象地观察抽样过程，加深对抽样定理的理解，本实验提供了一种典型的抽样电路。除此，本实验还模拟了两路PAM通信系统，从而帮助实验者初步了解时分多路的通信方式。 2、抽样定理 抽样定理指出，一个频带受限信号m(t)如果它的最高频率为f H(即m(t)的频谱中没有f H以上的分量)，可以唯一地由频率等于或大于2f H的样值序列所决定。因此，对于一个最高频率为3400Hz的语音信号m(t)，可以用频率大于或等于6800Hz的样值序列来表示。抽样频率fs和语音信号m(t)的频谱如图1-2和图1-3所示。 由频谱可知，用截止频率为f H的理想低通滤波器可以无失真地恢复原始信号m(t)，这就说明了抽样定理的正确性。 实际上，考虑到低通滤波器特性不可能理想，对最高频率为3400Hz的语音信号，通常采用8KHz抽样频率，这样可以留出1200Hz的防卫带，见图1-4。如果fs<2f H，就会出现频谱混迭的现象，如图1-5所示。 在验证抽样定理的实验中，我们用单一频率f H的正弦波来代替实际的语音信号，采用标准抽样频率fs=8KHz，改变音频信号的频率f H，分别观察不同频率时，抽样序列和低通滤波器的输出信号，体会抽样定理的正确性。
通信原理实验报告
作者: 日期:
通信原理实验报告 实验名称：实验一—数字基带传输系统的—MATLAB方真 实验二模拟信号幅度调制仿真实验班级：10通信工程三班_________ 学号：2010550920 ________________ 姓名：彭龙龙______________
指导老师：王仕果______________
实验一数字基带传输系统的MATLA仿真 一、实验目的 1、熟悉和掌握常用的用于通信原理时域仿真分析的MATLAB函数； 2、掌握连续时间和离散时间信号的MATLAB产生； 3、牢固掌握冲激函数和阶跃函数等函数的概念，掌握卷积表达式及其物理意义，掌握卷积的计算方法、卷积的基本性质； 4、掌握利用MATLAB计算卷积的编程方法，并利用所编写的MATLAB程序验证卷积的常用基本性质； 5、掌握MATLAB描述通信系统中不同波形的常用方法及有关函数，并学会利用MATLAB求解系统功率谱，绘制相应曲线。 基本要求：掌握用MATLAB描述连续时间信号和离散时间信号的方法，能够编写 MATLAB程序，实现各种常用信号的MATLA实现，并且以图形的方式再现各种信号的波形。 二、实验内容 1、编写MATLAB程序产生离散随机信号 2、编写MATLAB程序生成连续时间信号 3、编写MATLAB程序实现常见特殊信号 三、实验原理 从通信的角度来看，通信的过程就是消息的交换和传递的过程。而从数学的角度来看，信息从一地传送到另一地的整个过程或者各个环节不外乎是一些码或信号的交换过程。例如信源压缩编码、纠错编码、AMI编码、扰码等属于码层次上的变换，而基带成形、滤波、调 制等则是信号层坎上的处理。码的变换是易于用软件来仿真的。要仿真信号的变换，必须解 决信号与信号系统在软件中表示的问题。 3.1信号及系统在计算机中的表示 3.1.1时域取样及频域取样 一般来说，任意信号s(t)是定义在时间区间(-R, +R)上的连续函数，但所有计算机的CPU都只能按指令周期离散运行，同时计算机也不能处理( -R, + R)这样一个时间段。 为此将把s(t)按区间T, T截短为 2 2 S T(t)，再对S T(t)按时间间隔△ t均匀取样，得到取样 点数为: 仿真时用这个样值集合来表示信号 T Nt t s(t)。显然△ t反映了仿真系统对信号波形的分辨 率， (3-1) △ t越小则仿真的精确度越高。据通信原理所学，信号被取样以后，对应的频谱时频率的周期函数，其重复周期是—。如果信号的最高频率为f H，那么必须有f H W 丄才能保证不发 t 2 t 生频域混叠失真。设 1 B s 2 t 则称B s为仿真系统的系统带宽。如果在仿真程序中设定的采样间隔是△ (3-2) t,那么不能用
通信实验指导书电气信息工程学院
目录 实验一AM调制与解调实验 (1) 实验二FM调制与解调实验 (5) 实验三ASK调制与解调实验 (8) 实验四FSK调制与解调实验 (11) 实验五时分复用数字基带传输 (14) 实验六光纤传输实验 (19) 实验七模拟锁相环与载波同步 (27) 实验八数字锁相环与位同步 (32)
实验一 AM调制与解调实验 一、实验目的 理解AM调制方法与解调方法。 二、实验原理 本实验中AM调制方法：原始调制信号为1.5V直流＋1KHZ正弦交流信号，载波为20KHZ正弦交流信号，两者通过相乘器实现调制过程。 本实验中AM解调方法：非相干解调（包络检波法）。 三、实验所需部件 调制板、解调板、示波器、计算机（数据采集设备）。 四、实验步骤 1.熟悉实验所需部件。 2.按下图接线。 3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面 各图中。 4.结合上述实验结果深入理解AM调制方法与解调方法。
实验一参考结果
实验二 FM调制与解调实验 一、实验目的 理解FM调制方法与解调方法。 二、实验原理 本实验中FM调制方法：原始调制信号为2KHZ正弦交流信号，让其通过V/F （电压/频率转换，即VCO压控振荡器）实现调制过程。 本实验中FM解调方法：鉴频法（电容鉴频＋包络检波＋低通滤波） 三、实验所需部件 调制板、解调板、示波器、计算机（数据采集设备）。 四、实验步骤 1.熟悉实验所需部件。 2.按下图接线。 3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面 各图中。 4.结合上述实验结果深入理解FM调制方法与解调方法。
通信原理实验思考题 第三章数字调制技术 实验一ＦＳＫ传输系统实验 实验后思考题： 1．FSK正交调制方式与传统的FSK调制方式有什么区别？有哪些特点？ 答：传统的FSK调制方式采用一个模拟开关在两个独立振荡器中间切换，这样产生的波形在码元切换点的相位是不连续的。而且在不同的频率下还需采用不同的滤波器，在应用上非常不方便。采用正交调制的优点在于在不同的频率下可以自适应的将一个边带抑制掉，不需要设计专门的滤波器，而且产生的波形相位也是连续的，从而具有良好的频谱特性。 2．TPi03 和TPi04 两信号具有何关系？ 答：正交关系 实验中分析： P28 2. 产生两个正交信号去调制的目的。 答：在FSK 正交调制方式中，必须采用FSK 的同相支路与正交支路信号；不然如果只采一路同相FSK 信号进行调制，会产生两个FSK 频谱信号，这需在后面采用较复杂的中频窄带滤波器。用两个正交信号去调制，可以提高频带利用率，减少干扰。 4.（1）非连续相位 FSK 调制在码元切换点的相位是如何的。 答：不连续的，当包含 N（N 为整数）个载波周期时，初始相位相同的相邻码元的波形（为整数）个载波周期时，和瞬时相位是连续的，当不是整数时，波形和瞬时相位 也是可能不连续的。 P29 1.（2）解调端的基带信号与发送端基带波形(TPi03)不同的原因？ 答：这是由于解调端与发送端的本振源存在频差，实验时可根据以下方法调整：将调模块中的跳线KL01置于右端，然后调节电位器WL01,可以看到解调端基带信号与发送端趋于一致。 2.（2）思考接收端为何与发送端李沙育波形不同的原因？ 答：李沙育图形的形状与两个输入信号的相位和频率都有关。 3. 为什么在全0或全1码下观察不到位定时的抖动？ 答：因为在全0或全1码下接收数据没有跳变沿，译码器无论从任何时刻开始译码均能正确译码，因此译码器无须进行调整，当然就看不到位定时的抖动了。 实验二BPSK传输系统实验 实验后思考题： 1.写出眼图正确观察的方法。 答：眼图是指利用实验的方法估计和改善（通过调整）传输系统性能时在示波器上观察到的一种图形。 观察眼图的方法是：用一个示波器跨接在接收滤波器的输出端，然后调整示波器扫描周期，使示波器水平扫描周期与接收码元的周期同步，这时示波器屏幕上看到的图形像人的眼睛，故称为“眼图”。从“眼图”上可以观察出码间串扰和噪声的影响，从而估计
通信原理 实验一 实 验 报 告 实验日期： 学院： 班级： 学号： 姓名： 指导老师：
实验一数字基带传输系统的MA TLAB仿真 一、实验目的 1、熟悉和掌握常用的用于通信原理时域仿真分析的MATLAB函数； 2、掌握连续时间和离散时间信号的MATLAB产生； 3、牢固掌握冲激函数和阶跃函数等函数的概念，掌握卷积表达式及其物理意义，掌握 卷积的计算方法、卷积的基本性质； 4、掌握利用MATLAB计算卷积的编程方法，并利用所编写的MA TLAB程序验证卷积的 常用基本性质； 5、掌握MATLAB描述通信系统中不同波形的常用方法及有关函数，并学会利用 MATLAB求解系统功率谱，绘制相应曲线。 基本要求：掌握用MATLAB描述连续时间信号和离散时间信号的方法，能够编写 MATLAB程序，实现各种常用信号的MA TLAB实现，并且以图形的方式再现各种信号的波形。 二、实验内容 1、编写MATLAB 程序产生离散随机信号 2、编写MATLAB 程序生成连续时间信号 3、编写MATLAB 程序实现常见特殊信号 三、实验原理 从通信的角度来看，通信的过程就是消息的交换和传递的过程。而从数学的角度来看， 信息从一地传送到另一地的整个过程或者各个环节不外乎是一些码或信号的交换过程。例如 信源压缩编码、纠错编码、AMI编码、扰码等属于码层次上的变换，而基带成形、滤波、调 制等则是信号层次上的处理。码的变换是易于用软件来仿真的。要仿真信号的变换，必须解 决信号与信号系统在软件中表示的问题。 四、实验步骤 （1）分析程序program1_1 每条指令的作用，运行该程序，将结果保存，贴在下面的空白 处。然后修改程序，将dt 改为0.2，并执行修改后的程序，保存图形，看看所得图形的效果 怎样。 dt=0.01 时的信号波形 Sinusoidal signal x(t) -2-1.5-1-0.500.51 1.52 Time t (sec) dt=0.2 时的信号波形
通信原理 实 验 报 告
实验一 数字基带信号实验(AMI/HDB3) 一、 实验目的 1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点 2、掌握AMI 、HDB 3的编码规则 3、掌握从HDB 3码信号中提取位同步信号的方法 4、掌握集中插入帧同步码时分复用信号的帧结构特点 5、了解HDB 3（AMI ）编译码集成电路CD22103 二、 实验内容 1、用示波器观察单极性非归零码（NRZ ）、传号交替反转码（AMI ）、三阶高密度 双极性码（HDB 3）、整流后的AMI 码及整流后的HDB 3码 2、用示波器观察从HDB 3/AMI 码中提取位同步信号的波形 3、用示波器观察HDB 3、AMI 译码输出波形 三、 基本原理 本实验使用数字信源模块（EL-TS-M6）、AMI/HDB 3编译码模块（EL-TS-M6）。 BS S5S4S3S2S1 BS-OUT NRZ-OUT CLK 并 行 码 产 生 器 八选一 八选一八选一分 频 器 三选一 NRZ 抽 样 晶振 FS 倒相器 图1-1 数字信源方框图 010×0111××××××××× ×××××××数据2 数据1 帧同步码 无定义位 图1-2 帧结构 四、实验步骤 1、 熟悉信源模块和HDB3/AMI 编译码模块的工作原理。 2、 插上模块（EL-TS-M6），打开电源。用示波器观察数字信源模块上的各种信号波形。 用FS 作为示波器的外同步信号，进行下列观察： （1） 示波器的两个通道探头分别接NRZ-OUT 和BS-OUT ，对照发光二极管的发光状态，判断数字信源单元是否已正常工作（1码对应的发光管亮，0码对应的发光管熄）；
实验一模拟信号光调制实验 一、实验目的 1、了解模拟信号光纤通信原理。 2、了解不同频率不同幅度的正弦波、三角波、方波等模拟信号的系统光传输性能情况。 二、实验内容 1、测量不同的正弦波、三角波和方波的光调制系统性能。 三、实验器材 1、主控&信号源、25号模块各1块 2、双踪示波器1台 3、连接线若干 4、光纤跳线1根 四、实验原理 1、实验原理框图 光调制功率检测框图 模拟信号光调制传输系统框图 2、实验框图说明 本实验是输入不同的模拟信号，测量模拟光调制系统性能。如模拟信号光调制传输系统框图所示，不同频率不同幅度的正弦波、三角波和方波等信号，经25号模块的光发射机单元，完成电光转换，然后通过光纤跳线传输至25号模块的光接收机单元，进行光电转换处理，从而还原出原始模拟信号。实验中利用光功率计对光发射机的功率检测，了解模拟光调制系统的性能。 注：根据实际模块配置情况不同，自行选择不同波长（比如1310nm、1550nm）的25号光收发模块进行实验。 五、注意事项 1、在实验过程中切勿将光纤端面对着人，切勿带电进行光纤的连接。 2、不要带电插拔信号连接导线。 六、实验步骤 1、系统关电，参考系统框图，依次按下面说明进行连线。 （1）用连接线将信号源A-OUT，连接至25号模块的TH1模拟输入端。
（2）用光纤跳线连接25号模块的光发端口和光收端口，此过程是将电信号转换为光信号，经光纤跳线传输后再将光信号还原为电信号。注意，连接光纤跳线时需定位销口方向且操作小心仔细，切勿损伤光纤跳线或光收发端口。 （3）用同轴连接线将25号模块的P4光探测器输出端，连接至23号模块的P1光探测器输入端。 2、设置25号模块的功能初状态。 （1）将收发模式选择开关S3拨至“模拟”，即选择模拟信号光调制传输。 （2）将拨码开关J1拨至“ON”，即连接激光器；拨码开关APC此时选择“ON”或“OFF”都可，即APC功能可根据需要随意选择。 （3）将功能选择开关S1拨至“光功率计”，即选择光功率计测量功能。 3、进行系统联调和观测。 （1）打开系统和各实验模块电源开关。设置主控模块的菜单，选择【主菜单】→【光纤通信】→【模拟信号光调制】。此时系统初始状态中A-OUT输出为1KHz正弦波。调节信号源模块的旋钮W1，使A-OUT输出正弦波幅度为1V。 （2）选择进入主控&信号源模块的【光功率计】功能菜单，根据所选模块波长类型选择波长【1310nm】或【1550nm】。 （3）保持信号源频率不变，改变信号源幅度测量光调制性能：调节信号源模块的W1，改变输入信号的幅度，记录不同幅度时的光调制功率变化情况。 （4）保持信号源幅度不变，改变信号源频率测量光调制性能：改变输入信号的频率，自行设计表格记录不同频率时的光调制功率变化情况。 （5）拆除23号模块和25号模块之间的同轴连接线，适当调节25号模块的W5接收灵敏度旋钮，用示波器对比观察光接收机的模拟输出端TH4和光发射机的模拟输入端TH1，了解模拟光调制系统线性度。 （6）改变信号源的波形，用三角波或方波进行上述实验步骤，进行相关测试，表格自拟。 七、实验报告 1、画出实验框图，并阐述模拟信号光调制基本原理。
实验一常用信号的表示 【实验目的】 掌握使用MATLAB的信号工具箱来表示常用信号的方法。 【实验环境】 装有MATLAB6.5或以上版本的PC机。 【实验内容】 1. 周期性方波信号square 调用格式：x=square(t,duty) 功能：产生一个周期为2π、幅度为1 ±的周期性方波信号。其中duty表示占空比，即在信号的一个周期中正值所占的百分比。 例1：产生频率为40Hz，占空比分别为25%、50%、75%的周期性方波。如图1-1所示。 clear; % 清空工作空间内的变量 td=1/100000; t=0:td:1; x1=square(2*pi*40*t,25); x2=square(2*pi*40*t,50); x3=square(2*pi*40*t,75); % 信号函数的调用subplot(311); % 设置3行1列的作图区，并在第1区作图plot(t,x1); title('占空比25%'); axis([0 0.2 -1.5 1.5]); % 限定坐标轴的范围 subplot(312); plot(t,x2); title('占空比50%'); axis([0 0.2 -1.5 1.5]); subplot(313); plot(t,x3); title('占空比75%'); axis([0 0.2 -1.5 1.5]);
图1-1 周期性方波 2. 非周期性矩形脉冲信号rectpuls 调用格式：x=rectpuls(t,width) 功能：产生一个幅度为1、宽度为width、以t=0为中心左右对称的矩形波信号。该函数横坐标范围同向量t决定，其矩形波形是以t=0为中心向左右各展开width/2的范围。Width 的默认值为1。 例2：生成幅度为2，宽度T=4、中心在t=0的矩形波x(t)以及x(t-T/2)。如图1-2所示。 t=-4:0.0001:4; T=4; % 设置信号宽度 x1=2*rectpuls(t,T); % 信号函数调用 subplot(121); plot(t,x1); title('x(t)'); axis([-4 6 0 2.2]); x2=2*rectpuls(t-T/2,T); % 信号函数调用
“通信原理”实验报告 姓名：张倩雨 学号：2011329680211 实验三 模拟信号数字化传输系统的建模与分析 一、实验目的 1、进一步掌握Simulink 软件使用的基本方法； 2、熟悉信号的压缩扩张； 3、熟悉信号的量化； 4、熟悉PCM 编码与解码。 二、实验仪器 带有MATLAB 和SIMULINK 开发平台的微机。 三、实验原理 1、信号的压缩和扩张 非均匀量化等价为对输入信号进行动态范围压缩后再进行均匀量化。中国和欧洲的PCM 数字电话系统采用A 律压扩方式，美国和日本则采用μ律方式。设归一化的话音输入信号为x ∈[-1,1]，则A 律压缩器的输出信号y 是： ???????+++=|)|ln 1(ln 1)sgn(ln 1y x A A x A Ax 1 ||11||≤<≤x A A x 其中，sgn(x) 为符号函数。A 律PCM 数字电话系统国际标准中，参数A=87.6。 Simulink 通信库中提供了“A-Law Compressor ”、“A-Law Expander ”以及“Mu-Law Compressor ”和“Mu-Law Expander ”来实现A 律和?律压缩扩张计算。 压缩系数为87.6的A 律压缩扩张曲线可以用折线来近似。16段折线点坐标是 ?????? -=1214181161321641128101281-641-321-161-81-41-21-1，，，，，，，，，，，，，，，，x ?? ???? -=187868584838281081-82-83-84-85-86-87-1y ，，，，，，，，，，，，，，，， 其中靠近原点的4段折线的斜率相等，可视为一段，因此总折线数为13段，故称13段折线 近似。用Simulink 中的“Look-Up Table ” 查表模块可以实现对13段折线近似的压缩扩张计算的建模，其中，压缩模块的输入值向量设置为 [-1,-1/2,-1/4,-1/8,-1/16,-1/32,-1/64,-1/128,0,1/128,1/64,1/32,1/16,1/8,1/4,1/2,1] 输出值向量设置为 [-1:1/8:1] 扩张模块的设置与压缩模块相反。 2、PCM 编码与解码 PCM 是脉冲编码调制的简称，是现代数字电话系统的标准语音编码方式。A 律PCM 数字电话系统中规定：传输话音信号频段为300Hz 到3400Hz ，采样率为8000次/秒，对样值进行13折线压缩后编码为8bit 二进制数字序列。因此，PCM 编码输出的数码速率为64Kbps 。

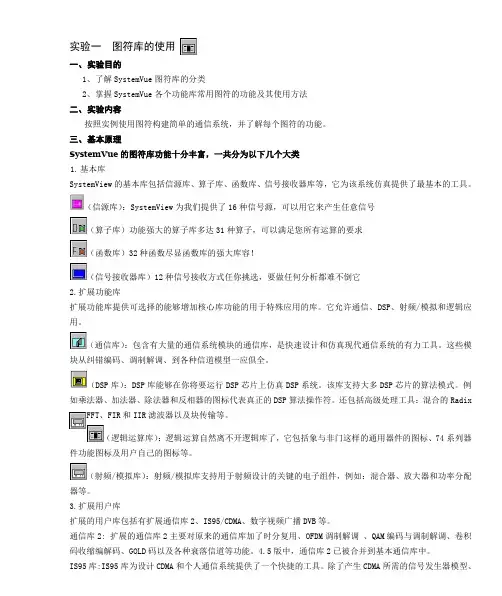

实验一图符库的使用 一、实验目的 1、了解SystemVue图符库的分类； 2、掌握SystemVue各个功能库常用图符的功能及其使用方法。 二、实验内容 按照实例使用图符构建简单的通信系统，并了解每个图符的功能。 三、基本原理 SystemVue的图符库功能十分丰富，一共分为以下几个大类 1.基本库 SystemView的基本库包括信源库、算子库、函数库、信号接收器库等，它为该系统仿真提供了最基本的工具。 （信源库）：SystemView为我们提供了16种信号源，可以用它来产生任意信号 （算子库）功能强大的算子库多达31种算子，可以满足您所有运算的要求 （函数库）32种函数尽显函数库的强大库容！ （信号接收器库）12种信号接收方式任你挑选，要做任何分析都难不倒它 2.扩展功能库 扩展功能库提供可选择的能够增加核心库功能的用于特殊应用的库。它允许通信、DSP、射频/模拟和逻辑应用。 （通信库）：包含有大量的通信系统模块的通信库，是快速设计和仿真现代通信系统的有力工具。这些模块从纠错编码、调制解调、到各种信道模型一应俱全。 （DSP库）：DSP库能够在你将要运行DSP芯片上仿真DSP系统。该库支持大多DSP芯片的算法模式。例如乘法器、加法器、除法器和反相器的图标代表真正的DSP算法操作符。 还包括高级处理工具：混合的Radix FFT、FIR和IIR滤波器以及块传输等。 （逻辑运算库）：逻辑运算自然离不开逻辑库了，它包括象与非门这样的通用器件的图标、74系列器件功能图标及用户自己的图标等。 （射频/模拟库）：射频/模拟库支持用于射频设计的关键的电子组件，例如：混合器、放大器和功率分配器等。 3.扩展用户库
一、填空 1、单音调制时，幅度A不变，改变调制频率Ωm，在PM中，其最大相移△θm 与Ωm_______关系，其最大频偏△?m与Ωm__________；而在FM，△θm与Ωm________,△?m与Ωm_________。 1、在载波同步中，外同步法是指____________________，内同步法是指 ________________________。 2、已知一种差错控制编码的可用码组为：0000、1111。用于检错，其检错能力 为可检；用于纠正位错码；若纠一位错，可同时检查错。 3、位同步信号用于。 1．单边带信号产生的方式有和。 2．设调制信号的最高频率为f H ，则单边带信号的带宽为，双边带信号的带宽为，残留边带信号的带宽为。 3．抽样的方式有以下2种：抽样、抽样，其中没有频率失真的方式为抽样。 4．线性PCM编码的过程为，，。 5．举出1个频分复用的实例。 6．当误比特率相同时，按所需E b /n o 值对2PSK、2FSK、2ASK信号进行排序 为。 7、为了克服码间串扰，在___________之前附加一个可调的滤波器；利用____________的方法将失真的波形直接加以校正，此滤波器称为时域均衡器。 1、某数字传输系统传送8进制信号，码元速率为3000B，则该系统的信息速 率为。 2、在数字通信中，可以通过观察眼图来定性地了解噪和对系统性 能的影响。 3、在增量调制系统中，当模拟信号斜率陡变时，阶梯电压波形有可能跟不 上信号的变化，形成很大失真的阶梯电压波形，这样的失真称 为。 4、为了防止二进制移相键控信号在相干解调时出现“倒π”现象，可以对 基带数字信号先进行，然后作BPSK调制。 1、通信系统的性能指标主要有和，在模拟通信系统中前者用有效传输带宽衡量，后者用接收端输出的衡量。 2、对于一个数字基带传输系统，可以用实验手段通过在示波器上观察该系统
实验一信号源实验 一、实验目的 1、了解通信系统的一般模型及信源在整个通信系统中的作用。 2、掌握信号源模块的使用方法。 二、实验内容 1、对应液晶屏显示，观测DDS信源输出波形。 2、观测各路数字信源输出。 3、观测正弦点频信源输出。 4、模拟语音信源耳机接听话筒语音信号。 三、实验仪器 1、信号源模块一块 2、20M双踪示波器一台 四、实验原理 信号源模块大致分为DDS信源、数字信源、正弦点频信源和模拟语音信源几部分。 1、DDS信源 DDS直接数字频率合成信源输出波形种类、频率、幅度及方波B占空比均可通过“DDS信源按键”调节（具体的操作方法见“实验步骤”），并对应液晶屏显示波形信息。 正弦波输出频率范围为1Hz～200KHz，幅度范围为200mV～4V。 三角波输出频率范围为1Hz～20KHz，幅度范围为200mV～4V。 锯齿波输出频率范围为1Hz～20KHz，幅度范围为200mV～4V。 方波A输出频率范围为1Hz～50KHz，幅度范围为200mV～4V，占空比50％不变。 方波B输出频率范围为1Hz～20KHz，幅度范围为200mV～4V，占空比以5％步进可调。 输出波形如下图1-1所示。
正弦波：1Hz-200KHz 三角波：1Hz－20KHz 锯齿波：1Hz－20KHz 方波A：1Hz－50KHz(占空比50％) 方波B：1Hz－20KHz（占空比0％－100％可调） 图1-1 DDS信源信号波形 2、数字信源 （1）数字时钟信号 24.576M：钟振输出时钟信号，频率为24.576MHz。 2048K：类似方波的时钟信号输出点，频率为2048 KHz。64K：方波时钟信号输出点，频率为64 KHz。 32K：方波时钟信号输出点，频率为32KHz。 8K：方波时钟信号输出点，频率为8KHz。 输出时钟如下图1-2所示。
实验二 数字调制 一、 实验目的 1、掌握绝对码、相对码概念及它们之间的变换关系。 2、掌握用键控法产生2ASK 、2FSK 、2DPSK 信号的方法。 3、掌握相对码波形与2PSK 信号波形之间的关系、绝对码波形与2DPSK 信号波形之间的关系。 4、了解2ASK 、2FSK 、2DPSK 信号的频谱与数字基带信号频谱之间的关系。 二、实验内容 1、用示波器观察绝对码波形、相对码波形。 2、用示波器观察2ASK 、2FSK 、2PSK 、2DPSK 信号波形。 3、用频谱仪观察数字基带信号频谱及2ASK 、2FSK 、2DPSK 信号的频谱。 三、实验步骤 本实验使用数字信源单元及数字调制单元。 1、熟悉数字调制单元的工作原理。接好电源线，打开实验箱电源开关。 2、用数字信源单元的FS 信号作为示波器的外同步信号，示波器CH1 接信源单元的(NRZ-OUT)AK ，CH2 接数字调制单元的BK ，信源单元的K1、K2、K3 置于任意状态（非全0），观察AK 、BK 波形，总结绝对码至相对码变换规律以及从相对码至绝对码的变换规律。 图 2-1 AK 和BK 信号 结论：从图中结果，总结AK 信号和BK 信号的关系为：-1b =n n n a b ⊕，反过来，-1=b n n n a b ⊕。由于异或1相当于取反，异或0相当于保持。所以当-1=0n b 时，b =n n a ，而当-1=1n b 时，b =n n a 。最终的BK 波形由b n 的首个参考相位决定。
3、示波器CH1 接2DPSK，CH2 分别接AK 及BK，观察并总结2DPSK 信号相位变化与绝对码的关系以及2DPSK 信号相位变化与相对码的关系。 图 2-2 AK和2DPSK信号 结论：2DPSK信号在AK码元为“1”时反相。 图 2-3 BK和2DPSK信号 结论：2DPSK信号在BK信号的前后码元不一致时反相。 4、示波器CH1 接AK、CH2 依次接2FSK 和2ASK；观察这两个信号与AK 的关系。 图 2-4 AK信号和2FSK信号 结论: 2FSK信号中，在AK信号码元为“1”是，对应已调波有载波振幅，码元为“0”时，无已调载波波振幅。
实验三AMI/HDB3码型变换实验 一．实验目的 1.了解二进制单极性码变换为 AMI/HDB3 码的编码规则; 2.熟悉 HDB3 码的基本特征; 3.熟悉 HDB3 码的编译码器工作原理与实现方法; 4.根据测量与分析结果,画出电路关键部位的波形。 二．实验器材 1.JH5001通信原理综合实验系统 2.20MHz双踪示波器 3.函数信号发生器 三．实验内容 1.AMI码编码规则验证 将输入信号选择跳线开关KD01设置在M 位置(右端)、单/双极性码输出选择开关设置KD02设置在2_3 位置(右端)、AMI/HDB3编码开关KD03设置在AMI 位置(右端),使该模块工作在AMI码方式。 (1)、将CMI编码模块内的M序列类型选择跳线开关KX02设置在2_3位置(右端),产生7位周期m序列。用TPD01同步。同时观测输入数据TPD01与AMI输出双极性编码数据TPD05波形,如图3、1所示;同时观测输入数据TPD01与AMI 输出单极性编码数据TPD08波形,如图3、2所示; (2)、将CMI编码模块内的M序列类型选择跳线开关KX02 设置在1_2 位置(左端),产生15 位周期m 序列。用TPD01同步。同时观测输入数据TPD01与AMI 输出双极性编码数据TPD05波形,如图3、3所示;同时观测输入数据TPD01与AMI 输出单极性编码数据TPD08波形,如图3、4所示。
图3、1 7位m序列双极性图3、2 7位m序列单极性 图3、3 15位m序列双极性图3、4 15位m序列单极性 分析:经过对上述波形的分析,输入与输出基本满足了AMI码编码规则,+1与-1交替出现。且7位m序列与15位m序列对应的波形基本一致,只就是15位m 序列波形宽度变窄。 2.HDB3码变换规则验证 (1)、将KD01设置在M位置,KD02设置在2_3位置,KD03设置在HDB3位置; (2)、将KX02设置在2_3位置,观测TPD01与TPD05波形及TPD08波形,用TPD01同步,分别得到7位m序列双/单极性波形图,如图3、5与图3、6所示; (3)、将KX02设置在1_2位置,重复上述测试步骤,可得到15位m序列双/单极性波形图,如图3、7与图3、8所示; (4)、使输入数据端口悬空产生全1码(方法同1),重复上述测试步骤,可得到全1码双/单极性波形图,如图3、9所示; (5)、使输入数据为全0码(方法同1),重复上述测试步骤,可得到全0码双/单极性波形图,如图3、10与图3、11所示。

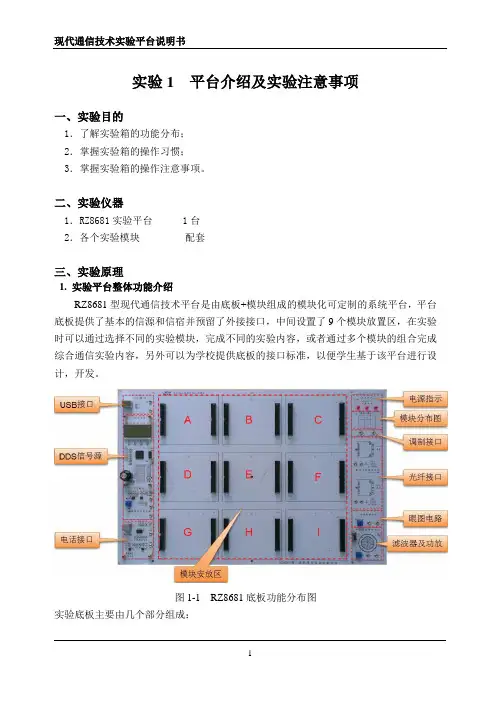

通信原理实验指导书 实验准备步骤 在进行通信原理实验之前，请同学们按照下面的步骤进行实验准备： 1.通过串口线、程序下载线连接PC机与实验平台； 2.打开稳压电源，调节电压输入值为12V； 3.检查电源线连接是否正确，白黑相间线连接正极，纯黑线连接负极，切 勿接反； 4.连接无误后，打开实验板电源； 5.打开通信原理实验界面，如下图所示配置并打开串口； 6.将实验板上的拨码开关全部拨到ON； 7.下载程序到实验板上： 打开quartusⅡ5.0软件，选择Tools/programmer，设置Hardware Setup为ByteBlasterll[LPT1]，Mode为Passive Serial，单击Add File，选择文件路径E:\实验平台程序与文档\通信原理实验平台程序与文档 \FPGA\toplevel.sof，文件选择完毕后，单击Start 进行程序下载，当 程序下载完毕，且在实验板下载指示灯（LED后四位）未灭时，拔掉实 验板上下载线，如果此过程中指示灯灭了，显示程序下载过程失败，请 重新单击Start进行下载。 完成以上操作步骤后，同学们可以开始进行以下实验内容。
实验一、实验平台基础实验 实验步骤： 通信原理实验界面，选择基础实验，开始以下实验步骤：串口收发及其测温实验 1.点击测温按钮，查看并分析实验结果； 2.发送两位16进制数字，观察LED的变化是否与设定值相同； 3.改变拨码开关并接收数据，查看并分析返回数值。 单片机波形发生器实验 1.填入合适的峰峰值和频率值，选择要生成的波形，单击开始； （由于实验箱问题，输入的峰峰值和示波器测出来的峰峰值有误差） 2.用示波器观察TP13点的输出波形。 语音录放实验 暂时不做 实验结果： 整理实验数据，画出各测试点的波形。 实验二、直接数字频率合成和数字调制实验 实验步骤： DDS频率合成实验 1.进入数字调制技术界面，选择直接数字频率合成； 2.在左方文本框中填入合适的频率值并发送； 3.用示波器观察TP35的DDS输出波形，修改输入值，观察DDS所产生 的频率。 FSK调制实验 1.在两个文本框中分别填写合适的频率值并发送； 2.用示波器观察TP35波形，验证是否为原输入信号相对应的FSK信号。 BPSK、DPSK、ASK调制实验操作均同FSK操作
AM调制和解调的仿真原理：1）AM调制的原理是，发射信号的一侧将信号加到高频振荡上，然后通过天线发射出去。在此，高频振荡波是载波信号，也称为载波。调幅是通过调制信号来控制高频载波的幅度，直到其随调制信号线性变化。在线性调制系列中，第一幅度调制是全幅度调制或常规幅度调制，称为am。在频域中，调制频谱是基带调制信号频谱的线性位移；在时域中，调制包络与调制信号波形具有线性关系。设正弦载波为：C（T）= ACOS （WCT +φ0），其中a为载波幅度；WC是载波角频率；φ0是载波的初始相位（通常假设φ0 = 0）。调制信号（基带信号）为m（T）。根据调制的定义，幅度调制信号（调制信号）通常可以表示为：如果调制信号M（T）的频谱为m（W），则SM（T）= am（T）cos（WCT），则调制信号的频谱SM（T）：SM（W）= a [M（W + WC）+ m（w﹥6 ﹣1wc）] /22。从高频调制信号中恢复调制信号的过程称为解调。）也称为检测。对于幅度调制信号，解调是从幅度变化中提取调制信号的过程。解调是调制的逆过程。产品类型的同步检波器可用于解调振幅。可以将调制信号与本地恢复载波信号相乘，并且可以通过低通滤波来获得解调信号。下图显示了AM解调的原理：原理图和仿真结果：参数设置：正弦波WAVE1和正弦波WAVE2
模块分别在发送器和接收器处生成载波信号，并且角频率ωC设置为60 rad / s，并且调幅系数为1；调制信号M（T）由正弦波模块产生，为正弦波信号，角频率为5rad / s，幅度为1V。直流分量A0恒定。低通滤波器模块的截止频率设置为6rad / s。承运人：sin60t;调制信号：sin（5T）sin（60t）2 2. B DSB调制和解调模拟调制原理：在幅度调制的一般模型中，如果滤波器是全通网络（= 1），则滤波器中没有DC分量。调制信号，则输出调制信号是没有载波分量（DSB）的双边带调制信号。当源信号的极性改变时，调制信号的相位将突然改变π。SDSB （T）= m（T）coswct调制的目的是将调制信号的频谱移动到所需位置，从而提高系统信息传输的有效性和可靠性。DSB调制原理的框图如图4-3所示：图1：DSB信号本质上是基带信号和载波的乘法，而卷积在频域中。表达式为：调制后，s DSB（W）= [M（W + WC）+ m （W？6？1 WC）] / 2（1），已调制信号的带宽变为原始基带信号带宽的两倍：模拟基带信号的带宽为W。则调制信号的带宽为2W；（2）在调制信号中没有离散的载波频率分量，因为原始的模拟基带信号不包含离散的DC分量。（3）（4）某个信号的频谱或随机信号的功率谱是基带信号的频谱/功率谱的线性位移。因此，它称为线性调制。解调原理：DSB只能进

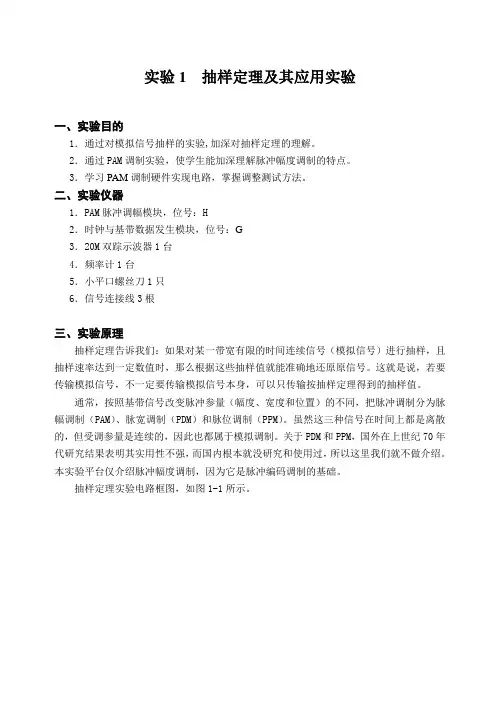

通信原理实验报告 实验一抽样定理 实验二 CVSD编译码系统实验 实验一抽样定理 一、实验目的 所谓抽样。就是对时间连续的信号隔一定的时间间隔T 抽取一个瞬时幅度值（样值），即x(t)*s(t)=x(t)s(t)。在一个频带限制在（0，f h）内的时间连续信号f（t），如果以小于等于1/(2 f h)的时间间隔对它进行抽样，那么根据这些抽样值就能完全恢复原信号。 抽样定理告诉我们：如果对某一带宽有限的时间连续信号（模拟信号）进行抽样，且抽样速率达到一定数值时，那么根据这些抽样值就能准确地还原信号。这就是说，若要传输模拟信号，不一定要传输模拟信号本身，可以只传输按抽样定理得到的抽样值。 二、功能模块介绍 1.DDS 信号源：位于实验箱的左侧 （1）它可以提供正弦波、三角波等信号，通过连接P03 测试点至PAM 脉冲调幅模块的32P010 作为脉冲幅度调制器的调制信号x(t)。抽样脉冲信号则是通过P09 测试点连至PAM 脉冲调幅模块。 （2）按下复合式按键旋钮SS01，可切换不同的信号输出状态，例如D04D03D02D01=0010 对应的是输出正弦波，每种LED 状态对应一种信号输出，具体实验板上可见。 （3）旋转复合式按键旋钮SS01，可步进式调节输出信号的频率，顺时针旋转频率每步增加100Hz,逆时针减小100Hz。 （4）调节调幅旋钮W01，可改变P03 输出的各种信号幅度。 2.抽样脉冲形成电路模块 它提供有限高度，不同宽度和频率的抽样脉冲序列，可通过P09 测试点连线送到PAM 脉冲调幅模块32P02，作为脉冲幅度调制器的抽样脉冲s(t)。P09 测试点可用于抽样脉冲的连接和测量。该模块提供的抽样脉冲频率可通过旋转SS01 进行调节，占空比为50%。 3.PAM 脉冲调幅模块 它采用模拟开关CD4066 实现脉冲幅度调制。抽样脉冲序列为高电平时，模拟开关导通，有调制信号输出；抽样脉冲序列为低电平，模拟开关断开，无信号输出。因此，本模块实现的是自然抽样。在32TP01 测试点可以测量到已调信号波形。 调制信号和抽样脉冲都需要外接连线输入。已调信号经过PAM 模拟信道（模拟实际信道的惰性）的传输，从32P03 铆孔输出，可能会产生波形失真。PAM 模拟信道电路示意图如下图所示，32W01（R1）电位器可改变模拟信道的传输特性。
实验一 1. 根据实验观察和纪录回答： （1）不归零码和归零码的特点是什么？ （2）与信源代码中的“1”码相对应的AMI码及HDB3码是否一定相同？ 答： 1）不归零码特点：脉冲宽度τ等于码元宽度Ts 归零码特点：τ＜Ts 2）与信源代码中的“1”码对应的AMI码及HDB3码不一定相同。因信源代码中的“1”码对应的AMI码“1”、“-1”相间出现，而HDB3码中的“1”，“-1”不但与信源代码中的“1”码有关，而且还与信源代码中的“0”码有关。举例： 信源代码 1 0 0 0 0 1 1 0 0 0 0 1 0 0 0 0 0 1 AMI 1 0 0 0 0 -1 1 0 0 0 0 -1 0 0 0 0 0 1 HDB3 1 0 0 0 1 -1 1 -1 0 0 -1 1 0 0 0 1 0 -1 2. 设代码为全1，全0及0111 0010 0000 1100 0010 0000，给出AMI及HDB3码的代码和波形。 答： 信息代码 1 1 1 1 1 1 1 AMI 1 -1 1 -1 1-1 1 HDB3 1 -1 1 -1 1 -1 1 信息代码0 0 0 0 0 0 0 0 0 0 0 0 0 AMI0 0 0 0 0 0 0 0 0 0 0 0 0 HDB3 0 0 0 1-10 0 1-1 0 0 1 -1 信息代码0 1 1 1 0 0 1 0 0 0 0 0 1 1 0 0 0 0 1 0 0 0 0 0 AMI0 1 -1 1 0 0 -1 0 0 0 0 0 1 -1 0 0 0 0 1 0 0 0 0 0 HDB30 1 -1 1 0 0 -1 0 0 0-1 0 1 -1 1 0 0 1 -1 0 0 0 –1 0 3. 总结从HDB3码中提取位同步信号的原理。 答： HDB3中不含有离散谱f S(f S在数值上等于码速率)成分。整流后变为一个占空比等于0.5的单极性归零码，其连0个数不超过3，频谱中含有较强的离散谱f S成分，故可通过窄带带通滤波器得到一个相位抖动较小的正弦信号，再经过整形、移相后即可得到合乎要求的位同步信号。
第五章 5-1 已知线性调制信号表示式如下： （1）t t c ωcos cos Ω，（2）t t c ωcos )sin 5.01(Ω+。 式中，Ω=6c ω。试分别画出它们的波形图和频谱图。 1(1)cos cos [cos()cos()] 2[cos cos ]{[()][()][()][()]} 2 1 (2)(10.5sin )cos cos [sin()sin()] 4 [(10.5sin )cos ][()(c c c c c c c c c c c c c c c t t F t t t t t F t t ωωωπ ωδωωδωωδωωδωωωωωωωπδωωδωωΩ=-Ω++Ω∴Ω= --Ω++-Ω+-+Ω+++Ω+Ω=+-Ω++Ω∴+Ω=-++Q Q 解：)]{[()][()] 4 [()[()]]} c c c c j π δωωδωωδωωδωω++-Ω---Ω+++Ω--+Ω 5-2 根据图P5-1所示的调制信号波形，试画出DSB 及AM 信号的波形图，并比较它们分别通过包络检波器后的波形差别。
