实验一：抽样定理实验
一、实验目的
1、熟悉TKCS—AS型通信系统原理实验装置；
2、熟悉用示波器观察信号波形、测量频率与幅度；
3、验证抽样定理；
二、实验预习要求
1、复习《通信系统原理》中有关抽样定理的内容；
2、阅读本实验的内容，熟悉实验的步骤；
三、实验原理和电路说明
1、概述
在通信技术中为了获取最大的经济效益，就必须充分利用信道的传输能力，扩大通信容量。因此，采取多路化制式是极为重要的通信手段。最常用的多路复用体制是频分多路复用(FDM)通信系统和时分多路复用(TDM)通信系统。频分多路技术是利用不同频率的正弦载波对基带信号进行调制，把各路基带信号频谱搬移到不同的频段上，在同一信道上传输。而时分多路系统中则是利用不同时序的脉冲对基带信号进行抽样，把抽样后的脉冲信号按时序排列起来，在同一信道中传输。
利用抽样脉冲把一个连续信号变为离散时间样值的过程称为“抽样”，抽样后的信号称为脉冲调幅(PAM)信号。在满足抽样定理的条件下，抽样信号保留了原信号的全部信息。并且，从抽样信号中可以无失真地恢复出原信号。
抽样定理在通信系统、信息传输理论方面占有十分重要的地位。数字通信系统是以此定理作为理论基础的。在工作设备中，抽样过程是模拟信号数字化的第一步。抽样性能的优劣关系到整个系统的性能指标。
作为例子，图1-1示意地画出了传输一路语音信号的PCM系统。从图中可以看出要实现对语音的PCM编码，首先就要对语音信号进行抽样，然后才能进行量化和编码。因此，抽样过程是语音信号数字化的重要环节，也是一切模拟信号数字化的重要环节。
图1-1 单路PCM系统示意图
为了让实验者形象地观察抽样过程，加深对抽样定理的理解，本实验提供了一种典型的抽样电路。除此，本实验还模拟了两路PAM通信系统，从而帮助实验者初步了解时分多路的通信方式。
2、抽样定理
抽样定理指出，一个频带受限信号m(t)如果它的最高频率为f H(即m(t)的频谱中没有f H以上的分量)，可以唯一地由频率等于或大于2f H的样值序列所决定。因此，对于一个最高频率为3400Hz的语音信号m(t)，可以用频率大于或等于6800Hz的样值序列来表示。抽样频率fs和语音信号m(t)的频谱如图1-2和图1-3所示。
由频谱可知，用截止频率为f H的理想低通滤波器可以无失真地恢复原始信号m(t)，这就说明了抽样定理的正确性。
实际上，考虑到低通滤波器特性不可能理想，对最高频率为3400Hz的语音信号，通常采用8KHz抽样频率，这样可以留出1200Hz的防卫带，见图1-4。如果fs<2f H，就会出现频谱混迭的现象，如图1-5所示。
在验证抽样定理的实验中，我们用单一频率f H的正弦波来代替实际的语音信号，采用标准抽样频率fs=8KHz，改变音频信号的频率f H，分别观察不同频率时，抽样序列和低通滤波器的输出信号，体会抽样定理的正确性。
图1-2 语音信号的频谱图1-3 语音信号的抽样频谱和抽样信号的频谱
图1-4 留出防卫带的语音信号的抽样频谱图1-5 fs<2f H时语音信号的抽样频谱验证抽样定理的实验方框如图1-6所示。在实验中，连接(TP8)和(TP14)，就构成了抽样定理实验电路。
图1-6 抽样定理实验框图
抽样电路采用场效应晶体管开关电路。抽样门在抽样脉冲的控制下以每秒八千次的速度开关。T1为结型场效应晶体管，T2为驱动三极管。当抽样脉冲没来时，驱动三极管处于截止状态，-5V电压加在场效应晶体管栅极G，只要G极电位负于源极S的电位，并且|UGS|>|UP|，则场效应晶体管处于夹断状态，输出信号为“0”。抽样脉冲来时，驱动三极管导通，发射极+5V电压加到驱动二极管，使之反向偏置。从截止到导通的跳变电压经跨接在二极管两端的电容加到场效应晶体管的G极。使栅极、源极之间的电压迅速达到场效应晶体管导通的数值，并一直达到使源极电压等于漏极上的模拟电压。这样，抽样脉冲期间模拟电压经场效应晶体管开关加到负载上。由于抽样电路的负载是一个电阻，因此抽样的输出端能得到一串脉冲信号。此脉冲信号的幅度与抽样时输入信号的瞬时值成正比例，脉冲的宽度与抽样脉冲的宽度相同。这样，脉冲信号就是脉冲调幅信号。当抽样脉冲宽度远小于抽样周期时，电路输出的结果接近于理想抽样序列。由图l—6可知，用一低通滤波器即可实现模拟信号的恢复。为便于观察，解调电路由射随、低通滤波器和放大器组成，低通滤波器的截止频率为3400Hz。
四、实验仪器
双踪同步示波器
五、实验内容与步骤
（一）、准备工作
1、观察本实验电路部分及所需直流电压；
2、打开交流电源总开关，用短线接上直流电压；
（一）、抽样脉冲和分路脉冲的形成
用示波器观察各脉冲信号，记录信号的波形、频率、幅度及脉冲宽度；
1、了解TKCS-AS型通信系统原理实验装置的结构；
2、用示波器观察主振脉冲（TP1）信号；
主振脉冲（TP1）
3、用示波器观察分路抽样脉冲（TP2）和（TP3）信号；
分路抽样脉冲（TP2）和（TP3）
4、用示波器观察分路抽样脉冲（TP2′）和（TP3′）信号；
分路抽样脉冲（TP2）和（TP3）
5、比较（TP2）—（TP2′）、（TP3）—（TP3′）的相位；
比较结果：
（二）、验证抽样定理
1、打开低频函数发生器电源，用示波器观察输出端，调节频率和幅度电位器，输出正弦波f = 1KHz 、Vp-p = 2V ；
2、正弦波信号从信号输入端（TP4）输入；
3、连接（TP2）—（TP6）；
4、以（TP4）作比较信号，观察抽样后形成的PAM 信号（TP8），调整示波器触发同步，使波形在示波器上稳定，计算一个周期内的抽样次数，核对信号频率与抽样频率的关系；
抽样后形成的PAM 信号（TP8）
5
6
量其频率确定和输入信号的关系，验证抽样定理。
解调信号（TP15）
六、实验报告
1、整理实验数据，画出相应的曲线和波形。
2、抽样定理的内容和公式？
3、实验心得与体会。
实验二：脉冲调幅（PAM）实验
一、实验目的
1、观察了解PAM信号的形成过程；
2、了解PAM的平顶展宽解调过程；
3、低通滤波器在解调中的作用；
二、实验预习要求
1、复习《通信系统原理》中有关PAM的内容；
2、复习模拟通信系统和基带传输的有关章节；
3、阅读本实验的内容，熟悉实验的步骤；
三、实验原理
1、多路脉冲调幅(PAM信号的形成和解调)
多路脉冲调幅的实验框图如图2—7所示。在实验中，连接（TP8）和(TP11)、（TP13）和（TP14）就构成了
多路脉冲调幅实验电路。
图2-7 多路脉冲调幅实验框图
分路抽样电路的作用是：将在时间上连续的语音信号经脉冲抽样形成时间上离散的脉冲调幅信号。n路抽样
脉冲在时间上是互不交叉、顺序排列的。各路的抽样信号在多路汇接的公共负载上相加便形成合路的脉冲调幅信
号。本实验设置了两路分路抽样电路。
多路脉冲调幅信号进入接收端后，由分路选通脉冲分离成n路，亦即还原出单路PAM信号。发送端分路抽
样与接收端分路选通是一一对应的，这是依靠它们所使用的定时脉冲的对应关系决定的。为简化实验系统，本实
验的分路选通脉冲直接利用该路的分路抽样脉冲经适当延迟获得。接收端的选通电路也采用结型场效应晶体管作
为开关元件，但输出负载不是电阻而是电容。采用这种类似于平顶抽样的电路是为了解决PAM解调信号的幅度
问题。由于时分多路的需要，分路脉冲的宽度τ是很窄的。当占空比为τs / T s的脉冲通过话路低通滤波器后，
低通滤波器输出信号的幅度很小。这样大的衰减带来的后果是严重的。但是，在分路选通后加入保持电容，可使
分路后的PAM信号展宽到100％的占空比，从而解决信号幅度衰减过大的问题。但我们知道平顶抽样将引起固
有的频率失真。
PAM信号在时间上是离散的，但在幅度上却是连续的。而在PCM系统里，PAM信号只有在被量化和编码后才有传输的可能。本实验仅提供一个PAM系统的简单模式。
2、多路脉冲调幅系统中的路际串话
路际串话是衡量多路系统的重要指标之一。路际串话是指在同一时分多路系统中，某一路或某几路的通话信号串扰到其它话路上去，这样就产生了同一端机中的各路通话之间的串话。串话分可懂串话和不可懂串话，前者造成失密或影响正常通话：后者等于噪声干扰。对路际串话必须设法防止。一个实用的通话系统必须满足对路际串话规定的指标。
在一个理想的传输系统中，各路PAM信号应是严格地限制在本路时隙中的矩形脉冲。但如果传输PAM信号的通道频带是有限的，则PAM信号就会出现“拖尾”的现象，当“拖尾”严重，以至侵入邻路隙时，就产生了路际串话。
在考虑通道频带高频端时，可将整个通道简化为图2-8所示的低通网络，它的上截止频率为：
f1=1／(2πR1C1)
图2-8 通道的低通等效网络
为了分析方便，设第一路有幅度为V的PAM脉冲，而其它路没有。当矩形脉冲通过图2-8(a)所示的低通网络，输出波形如图2-8(b)所示。脉冲终了时，波形按R1C1时间常数指数下降。这样，就有了第一路脉冲在第二路时隙上的残存电压——串话电压ΔU，这种由于信道的高频响应不够引起的路际串话就叫做高频串话。
当考虑通道频带的低频端时，可将通道简化为图2-9所示的高通网络。它的下截止频率为：
f2=1／(2πR2C2)
由于R2C2>>τ所以当脉冲通过图2-9(a)所示的高通网络后，输出波
形如图2-9(b)所示。长长的“拖尾”影响到相隔很远的时隙。若计算某一话路上的串话电压，则需要计算前n路对这一路分别产生的串话电压，积累起来才是总的串话电压。这种由于信道的低频响应不够而引起的路际串话就叫做低频串话。解决低频串话是一项很困难的工作。
图2-9 通道的高频等效电路
四、实验仪器
双踪同步示波器
五、实验内容与步骤
1、打开低频函数发生器电源，用示波器观察输出端，调节频率和幅度电位器，输出正弦波f = 1KHz、
Vp-p = 2V；
2、正弦波信号从信号输入端（TP4）输入；
3、连接（TP2）—（TP6）、（TP8）—（TP11）、（TP13）—（TP14）、（TP3）—（TP12）；
4、在（TP13）观察选通后的单路解调展宽信号，用示波器读出τ的宽度（单位为us）；τ=
（us）；
单路解调展宽信号（TP13）
5、改变信号频率f ，在（TP15）观察经低通滤波器放大后的音频信号，测量整个系统的频率特性
单路解调展宽信号（TP13）
1、整理实验数据，画出相应的曲线和波形；
2、回答：PAM 信号是怎样形成的？
3、实验心得与体会。
实验三：脉冲编码调制（PCM ）实验
一、实验目的
1、了解语音信号编译码的工作原理；
2、验证PCM 编码原理；
3、初步了解PCM 专用集成电路的工作原理和应用；
4、了解语音信号数字化技术的主要指标及测试方法；
二、实验预习要求
1、复习《通信系统原理》中有关编译码和PCM 通信系统的内容；
2、阅读本实验的内容，熟悉实验的步骤；
三、实验原理
1、 概述
图3-1 PCM 数字电话终端机的结构示意图
脉冲编码(PCM)技术已经在数字通信系统中得到了广泛的应用。十多年来，由于超大规模集成技术的发展，PCM 通信设备在缩小体积、减轻重量、降低功耗、简化调试以及方便维护等方面都有了显著的改进。目前，数字电话终端机的关键部件，如编译码器(Codec)和话路滤波器等都实现了集成化。本实验是以这些产品编排的PCM 编译码系统实验，以期让实验者了解通信专用大规模集成电路在通信系统中应用的新技术。
PCM 数字电话终端机的构成原理如图3-1所示。实验只包括虚线框内的部分，故名PCM 编译码实验。
2、实验原理和电路
PCM 编译码系统由定时部分和PCM 编译码器构成。
（一）、PCM 编译码原理
为适应语音信号的动态范围，实用的PCM 编译码必须是非线性的。目前，国际上采用的均是折线近似的对数压扩特性。CCITT 。的建议规定以13段折线近似的A 律(A=87.56)和15段折线近似的μ律(μ=255)作为国际标准。A 律和u 律的量化特性初始段如图3-2(a)和图3-2(b)所示。
图3-2 量化特性
这种折线近似压扩特性的特点是：各段落间量阶关系都是2的倍数，在段落内为均匀分层量化，即等间隔16个分层。这些对于用数字电路实现非线性编码与译码是极为方便的。
（二）、PCM编译码器简介
本实验PCM编译码器采用了TP3067专用大规模集成电路，它是CMOS工艺制造的单片PCM A／μ律编译码器，并且片内带有输入输出话路滤波器。TP3067的管脚如图3-3所示。
TP3067的管脚定义简述如下：
(1)VPO+ 接收功放的同向输出。
(2)GNDA 模拟地。所有信号以这个引脚为参考点。
(3)VPO- 接收功放的反向输出。
(4)VPI 将输入转换到接收功放。
(5)VFRO 接收滤波器的模拟输出。
图3-3 TP3067的管脚图
(6)VCC 正电源引脚。VCC：+5V±5％
(7)FSR 接收部分的8KHz帧同步时隙信号。
(8)DR PCM码流解码输入。
(9)BCLKR/CLKSET 接收数据(DR)时钟，在固定速率工作模式下为2048K。FSR的上升沿，可以从
64KHz变化到2.048MHz。逻辑输入可以交替地选择在同步模式下提供给主时钟的1.536MHz／l.554MHz或
2.048MHz，BCLKX用于传输和接收。
(10)MCLKR／PDN 接收主时钟。1.544MHz或2.048MHz。可以与MCLK同步，但最好是在最
佳性能时与MCLKX同步。在MCLKR持续低时，全部内部定时选择MCLKX。在MCLKR持续高时，器件处于低功耗状态。
(11)MCLKX 传输主时钟必须是1.536MHz，1.544MHz或2.048MHz可以与MCLKR同步。
(12)BCLKX 传输数据(DX)位时钟，固定速率工作模式下为2048K可以从64KHz变化到2.048~MHz，
但必须与MCLKX同步。
(13)DX 编码数据输出，通过FSX使能。
(14)FSX 发送部分的8KHz帧同步时隙信号，
(15)TSX 编码时的消耗输出．
(16)ANLB 控制输入的模拟回路。操作时必须置逻辑“0”。
(17)GSX 传输输入放大器的模拟输出，用于内部设置增益。
(18)VFXI- 传输输入放大器的反向输入。
(19)VFXI+ 传输输入放大器的同向输入。
(20)VBB 负电源引脚。V BB= -5V±5％。
（三）、定时部分
TP3067编译码器所需的定时脉冲均由定时部分提供。这里只需要主时钟2048KHz和帧定时8KHz信号。
为了简化实验内容，本实验系统的编译码部分公用一个定时源以确保发收时隙的同步。在实际的PCM
数字电话设备中，确有一个同步系统来保证发收同步的。
四、实验仪器
双踪同步示波器
五、实验内容与步骤
1、用示波器在（TP1）观察主振波形、在（TP2）、（TP3）和（TP4）观察波形，记录它们的频率和幅
度；并比较（TP3）和（TP4
（TP1）和（TP2）
2、打开低频函数发生器电源，用示波器观察输出端，调节频率和幅度电位器，输出正弦波f = 1KHz、
Vp-p = 2V；
（TP3）和（TP4）
3、正弦波信号从信号输入端（TP5）输入；
4、观察（TP6）PCM编码输出的码流，画出其波形；
5、连接（TP6）—（TP7）观察经译码和接收低通滤波器恢复出的同相输出音频信号（TP8）和反相输出的音频信号（TP8′），记录各点的波形频率和幅度；
PCM编码输出（TP6）
6、测试系统的频率特性：改变信号频率f ，在（TP8）观察经低通滤波器后的音频信号，测量整个系统的频率特性；
7
、测试系统的频率特性：改变信号频率f ，在（TP8）观察经低通滤波器后的音频信号，测量整个系统的频率特性，测试数据填入下表：
译码输出（TP8）
六、实验报告
1、整理实验数据，画出相应的曲线和波形；
2、PCM编译系统由那些部分构成？各部分的作用是什么？
3、实验心得与体会。
实验四：移相键控（PSK）实验
一、实验目的
1、了解M序列的性能，掌握其实现方法及其作用；
2、了解2PSK系统的组成验证，其调制解调原理；
3、学习集成电路压控振荡器在系统中的应用；
4、学习2PSK系统主要性能指标的测试方法；
二、实验预习要求
1、复习《通信系统原理》中有关PSK调制解调的内容；
2、阅读本实验的内容，熟悉实验的步骤；
3、了解有关技术指标的测量方法；
三、实验原理
(一)概述
数字通信系统的模型可以用图5-1表示，虚线框内的部分称为数字调制和解调部分，以完成数字基带信号到数字频带信号之间的变换。
图5-1 数字通信系统模型
与模拟通信系统相比，数字调制和解调同样是通过某种方式，将基带信号的频谱由一个频率位置搬移到另一个频率位置上去。不同的是，数字调制的基带信号不是模拟信号而是数字信号。
在大多数情况下，数字调制是利用数字信号的离散值去键控载波。对载波的幅度、频率或相位进行键控，便可获得ASK、FSK、PSK等。这三种数字调制方式在抗干扰噪声能力和信号频谱利用率等方面，以相干PSK的性能最好，目前已在中、高速传输数据时得到广泛应用。
近年来，在数字微波通信中进一步提高频谱利用率的课题已获得重要进展。除2PSK外，已派生出多种调制形式，如四相移相键控(QPSK)、八相移相键控(8PSK)、正交部分响应(QPRS)、十六状态正交电幅(16QAM)以及64QAM、256QAM等，这些都是高效率的调制手段。
为了模拟实际数字调制系统，本实验的调制和解调基本上由数字电路构成。数字电路具有变换速度快、解调测试方便等优点。为了实验过程中观察方便，实验系统的载波选为5MHz。
(二)调制
2PSK系统的调制部分框图如图5-2所示，下面分几部分说明。
图5-2 2PSK调制部分框图
1、M序列发生器
实际的数字基带信号是随机的，为了实验和测试方便，一般都是用M序列发生器产生一个伪随机序列来充当数字基带信号源。按照本原多项式f（x）= X5 + X3 + 1组成的五级线性移位寄存器，就可得到3l位码长的M 序列。码元定时与载波的关系可以是同步的，以便清晰观察码元变化时对应调制载波的相应变化；也可以是异步的，因为实际的系统都是异步的，码元速率约为1Mbt／S。
2、相对移相和绝对移相
移相键控分为绝对移相和相对移相两种。以未调载波的相位作为基准的相位调制叫做绝对移相。以二进制调相为例，取码元为“1”时，调制后载波与未调载波同相；取码元为“0”时，调制后载波与未调载波反相；“1”和“0”时调制后载波相位差1800。绝对移相的波形如图5-3所示。
图5-3 绝对移相的波形示意图
在同步解调的PSK系统中，由于收端载波恢复存在相位含糊的问题，即恢复的载波可能与未调载波同相，也可能反相，以至使解调后的信码出现“0”、“1”倒置，发送为“1”码，解调后得到“0”码；发送为“0”码，解调后得到“1”码。这是我们所不希望的，为了克服这种现象，人们提出了相对移相方式。
相对移相的调制规律是：每一个码元的载波相位不是以固定的未调载波相位作基准的，而是以相邻的前一个码元的载波相位来确定其相位的取值。例如，当某一码元取“1”时，它的载波相位与前一码元的载波同相：码元取“0”时，它的载波相位与前一码元的载波反相。相对移相的波形如图5-4所示。
图5-4 相对移相的波形示意图
一般情况下，相对移相可通过对信码进行变换和绝对移相来实现，将信码经过差分编码变换成新的码组——相对码，再利用相对码对载波进行绝对移相，使输出的已调载波相位满足相对移相的相位关系。
设绝对码为{a i}，相对码为{b i}，则二相编码的逻辑关系为：
b i = a i - b i-1（1）
差分编码的功能可由一个模二和电路和一级移位寄存器组成。
调相电路可由模拟相乘器实现，也可由数字电路实现。实验中的调相电路是由数字选择器(74LS153)完成。当2脚和14脚同时为高电平时，7脚输出与3脚输入的0相载波相同；当2脚和14脚同时为低电平时，7脚输出与6脚输入的π相载波相同。这样就完成了差分信码对载波的相位调制。图5-5示出了一个数字序列的相对移相的过程。
对应于差分编码，在解调部分有差分译码。差分译码的逻辑为：
c i = b i + b i-1（1）
将(1)式代入(2)式，得
c i = a i - b i-1 + b i-1
∵b i-1 - b i-1=0
∴c i = a i + 0 = a i
这样，经差分译码后就恢复了原始的信码序列。
图5-5绝对码实现相对移相的过程
3、数字调相器的主要指标
在设计与调整一个数字调相器时，主要考虑的性能指标是调相误差和寄生调幅。
(1)调相误差
由于电路不理想，往往引进附加的相移，使调相器输出信号的载波相位取值为00及180+ΔΦ，我们把这个偏离的相角ΔΦ称为调相误差。调相器的调相误差相当于损失了有用信号的能量。
(2)寄生调幅
理想的二相相位调制器，当数码取“0”或“1”时，其输出信号的幅度应保持不变，即只有相位调制而没有附加幅度调制。但由于调制器的特性不均匀及脉冲高低电平的影响，使得“0”码和“1”码的输出信号幅度不等。设“0”码和“1”码所对应的输出信号幅度分别为U om或U im，则寄生调幅为：
m =（U om - U im）/（U om + U im）×100% （3）
(三)解调
2PSK系统的解调部分框图如图5-6所示。
图5-6 2PSK解调部分框图
1、同相正交环
绝大多数二相PSK信号采用对称的移相键控，因而在码元l、0等条件下都是抑制载波的，即在调制信号的频谱中不含载波频谱，这样就无法用窄带滤波器从调制信号中直接提取参考相位载波。对PSK而言，只要用某种非线性处理的方法去掉相位调制，就能产生与载波有一定关系的分量，恢复出同步解调所需要的参考相位载波，实现对抑制载波的跟踪。
从PSK信号中提取载波的常用方法是采用载波跟踪锁相环，如平方环、同相正交环、逆调制环和判决反馈环等。这几种锁相环的性能特点列于表4-1中。
本实验采用同相正交环，同相正交环又叫科斯塔斯(Cosatas)环。原理框图如图5-8所示。在这种环路里，误差信号是由两个鉴相器提供的。压控振荡器(VCO)给出两路相互正交的载波到鉴相器，输入的2PSK信号经鉴相后再由低通滤波器滤除载波频率以上的高频分量，得到基带信号U d1,、U d2，这时的基带信号包含着码元信号，无法对压控振荡器(VCO)进行控制。将U d1和U d2经过基带模拟器相乘，就可以去掉码元信息，得到反应VCO输出信号与输入载波间相位差的控制电压。
图5-8 同相正交环原理框图
2、集成电路压控振荡器(IC-VCO)
压控振荡器(VCO)是锁相环的关键部件，它的频率调节和压控灵敏度决定于锁相环的跟踪性能。
实验电路采用一种集成电路的压控振荡器74S124。集成片配以简单的外部元件并加以适当调整，即可得到令人满意的结果。如图5-9所示。
集成芯片的每一个振荡器都有两个电压控制端，Vr用于控制频率范围(14脚)，V f用于控制频率范围调节(1脚)。外接电容器Cext用于选择振荡器的中心频率。当Vr和V f取值适当，振荡器工作正常时，振荡器频率f0与Cext的关系近似为：
f0 = 5×10-4/Cext （4）f0与Cext的关系曲线如图5-10所示。
图5-9 IC-VCO的使用实例图5-10 频率f0与Cext的关系曲线当固定Cext时，Vr与V f有确定的函数关系。以Vr = V f = 2V时的输出频率f0为归一化频率单位，由实验数据可画出以Vr为参变量时归一化频率f n与Vr的变化曲线如图5-11所示。
图5-11 f n随V f的变化曲线
由图5-11的曲线可以看出，随Vr的增大，VCO的压控灵敏度和线性范围都在增大。选取适当的Vr值和Cext 值，将误差电压经线性变换后充当控制电压Vr，这样就可实现由误差电压控制VCO。当f0 = 10MHz时，一组典型的实验数据为：
Cext = 27．5pF，Vr = 3．76V
这时Vr在2．8V左右移动。
四、实验仪器
双踪同步示波器
五、实验内容与步骤
1、M序列发生器
观察伪随机码M序列(TP2绝对码)的波形：画出M序列的波形并以（TP1）为时钟信号写出它的码流（至少32位二进制码）；验证M序列的主要性质；如：
2、观察并记录相对码(TP3)的波形：画出（TP3）的波形并以（TP1）为时钟信号写出它的码流（至少32位二进制码）；
3、数字调相电路
以(TP3)为同步信号，观察并记录载波信号(TP5)的波形；
4、以(TP3)为同步信号，观察并记录数字调相信号(TP6)的波形。
*4、用TP2（相对码）作对比，观察解调输出（TP13）的波形。
六、实验报告
1、整理实验数据，画出相应的曲线和波形；
2、2PSK系统由那些部分构成？各部分的作用是什么？
3、设给定一码组（绝对码）100110011100，画出对其进行2PSK的调制和解调的波形；
4、实验心得与体会。
实验五： HDB3码型变换实验
一、实验目的
1、了解二进制单极性码变换为HDB3码的编码规则；
2、掌握HDB3码的工作原理和实现方法；
二、实验预习要求
1、复习《通信系统原理》中数字信号的基带传输和信道编码原理中的内容；
2、阅读本实验的内容，熟悉实验的步骤；
三、实验原理
在数字通信系统中，有时不经过数字基带信号与信道信号之间的变换，只由终端设备进行信息与数字基带信号之间的变换，然后直接传输数字基带信号。数字基带信号的形式有许多种，在基带传输中经常采用AMI码（符号交替反转码）和HDB3码（三阶高密度双极性码）。
l、传输码型
在数字复用设备中，内部电路多为一端接地，输出的信码一般是单极性不归零信码。当这种码在电缆上长距离传输时，为了防止引进干扰信号，电缆的两根线都不能接地(即对地是平衡的)，这里就要选用一种适合线路上传输的码型，通常有以下几点考虑：
（1）在选用的码型的频谱中应该没有直流分量，低频分量也应尽量少。这是因为终端机输出电路或再生中继器都是经过变压器与电缆相连接的，而变压器是不能通过直流分量和低频分量的。
（2）传输型的频谱中高频分量要尽量少。这是因为电缆中信号线之间的串话在高频部分更为严重，当码型频谱中高频分量较大时，就限制了信码的传输距离或传输质量。
（3）码型应便于再生定时电路从码流中恢复位定时。若信号连“0”较长，则等效于一段时间没有收脉冲，恢复位定时就困难，所以应该使变换后的码型中连“0”较少。
（4）设备简单，码型变换容易实现。
（5）选用的码型应使误码率较低。双极性基带信号波形的误码率比单极性信号低。根据这些原则，在传输线路上通常采用AMI码和HDB3码。
2、AMI码
我们用“0”和“1”代表传号和空号。AMI码的编码规则是“0”码不变，“1”码则交替地转换为+1和-1。当码序列是100100011101时，AMI码就变为：+100-1000+1-1+10-1。这种码型交替出现正、负极脉冲，所以没直流分量，低频分量也很少，它的频谱如图6-1所示，AMI码的能量集中于f0/2处（f0为码速率）。
图6-1 AMI码的频谱示意图
这种码的反变换也很容易，在再生信码时，只要将信号整流，即可将“-1”翻转为“+1”，恢复成单极性码。这种码未能解决信码中经常出现的长连“0”的问题。
3、HDB3码及变换规则
这是一种4连0取代码，当没有4个以上连“0”码时，按AMI规则编码，当出现4个连“0”码时，以码型取代节“000V”或“B00V”代替四连“0”码。
选用取代节的原则是：用B脉冲来保证任意两个相连取代节的V脉冲间“1”的个数为奇数。当相邻V脉冲间“1”码数为奇数时，则用“000V”取代，为偶数个时就用“B00V”取代。在V脉冲后面的“1”码和B码都依V脉冲的极性而正负交替改变。为了讨论方便，我们不管“0”码，而把相邻的信码“1”和取代节中的B 码用B1B2……Bn表示，Bn后面为V，选取“000V”或“B00V”来满足Bn的n为奇数。当信码中的“l”码依次出现的序列为VBlB2B3...BnVBl时，HDB3码为+ - + -... - - + 或为- + - +...+ + -。由此看出，V脉冲是可以辩认的，这是因为Bn和其后出现的V有相同的极性，破坏了相邻码交替变号原则，我们称V脉冲为破坏点，必要时加取代节B00V，保证n永远为奇数，使相邻两个V码的极性作交替变化。由此可见，在HDB3码中。相邻两个V码之间或是其余的“1”码之间都符合交替变号原则，而取代码在整修码流中不符合交替变号原则。经过这样的变换，既消除了直流成分，又避免了长连“0”时位
定时不易恢复的情况，同时也提供了取代信息。图6-2给出了HDB3码的频谱，此码符合前述的对频谱的要求。
图6-2 HDB3码的频谱示意图
由于HDB3码的这些优点能较好地满足传输码型的各项要求，所以常被用于远端接口电路中。在ΔM编码、PCM编码和ADPCM编码等终端机中或多种复接设备中，都需要HDB3码型变换电路与之相配合。
4、编码部分
编码电路接收终端机来的单极性归零信码，并把这种变换成为HDB3码送往传输信道。编码部分的原理框图如图6-3所示，各部分功能如下所述：
图6-3 解码部分的原理框图图6-4 解码部分的原理框图单极性信码进入本电路，首先检测有无四连“0”码。没有四连“0”时，信码不改变地通过本电路：有四连“0”时，在第四个“0”码出现时，将一个“1”码放入信号中，取代第四个“0”码，补入“1”码称为V码。
（1）破坏点形成电路
将补放的“1”码变成破坏点。方法是在取代节内第二位处再插入一个“1”码，使单一双极性变换电路多翻转一次，后续的V码就会与前面相邻的“1”码极性相同，破坏了交替反转的规律，形成了“破坏点”。
（2）取代节选择及补B码电路
电路计算两个V码之间的“1”码个数，若为奇数，则用000V取代节：若为偶数，则将000V中的第一个“0”改为“1”，即此时用“B00V”取代节。
（3）单一双极性变换电路
电路中的除2电路对加B码、插入码、V码的码序计数，它的输出控制加入了取代节的信号码流，使其按交替翻转规律分成两路，再由变压器将此两路合成双极性信号。本级还形成符合CCITT G703要求的输出波形。
信码输出为什么要经过定时选通?这个问题请读者自己分析。
5、解码部分
解码电路完成恢复位定时再生码的功能，原理框图如图6-4所示，各部分功能如下：
（1）双—单极性变换电路
传输线来的HDB3码加入本电路，输入端与外线路匹配，经变压器将双极性脉冲分成两路单极性的脉冲。
（2）判决电路
本电路选用合适的判决电平以去除信码经信道传输之后引入的干扰信号。信码经判决电路之后成为半占空(请思考为什么要形成半占空码?)的两路信号，相加后成为一路单极性归“0”信码，送到定时恢复电路和信码再生电路。
（3）破坏点检测电路
本电路输入B+和B-两个脉冲序列。由HDB3编码规则已知在破坏点处会出现相同极性的脉冲，就是说这时B+和B-不是依次而是连续出现的；所以可以由此测出破坏点。本电路在V脉冲出现的时刻有输出脉冲。
（4）去除取代节电路
在V码出现的时刻将信码流中的V码及它前面的第三位码置为“0”，去掉取代节之后，再将信号整形即可恢复原来信码。破坏点检测与去除取代节电路一起完成信码再生功能。
（5）定时恢复电路
由随机序列的功率谱可知，此功率谱中包含连续谱和离散谱。若信号为双极性并且两极性波形等概率出现时p=1-p，Gl(f)= -G2(f)，则在ps(ω)的表达式中后两项为0，没有离散谱存在，这对于位定时恢复是不利的。所以将信码先整流成为单极性码，再送入位定时恢复电路，用滤波法由信码提取位定时，这里给出的电路是用线性放
大器做成选频放大器来选取定时频率分量。经整流恢复出的位定时信号用于信码再生电路，使两者同步。
四、实验仪器
双踪同步示波器
五、实验内容与步骤
1、观察输入编码：以2048KHz信号作为同步信号观察1000码、伪随机码、全“1”码、全“0”码的
波形，记录其幅度和码流（至少32位）；
“1000”码伪随机码
全“1”码全“0”码
2、分别以上述四种码为编码电路的信号输入“信码输入”（TP1），观察经编码以后输出的HDB3（TP12），
记录其幅度和码流（至少32位）；
“1000”码编码以后的码流伪随机码编码以后的码流
全“1”码编码以后的码流全“0”码编码以后的码流
3、将上述四种HDB3编码输入到解码器，以TP1作为对比，用双踪示波器观察解码输出波形（TP23），
并比较与原码波形的延迟时间，记录其波形；
“1000”码解码输出波形伪随机码解码输出波形
全“1”解码输出波形全“0”码解码输出波形
六、实验报告
1、整理实验数据，画出相应的曲线和波形；
2、HDB3编码有那些优势？
3、实验心得与体会。
实验一：抽样定理实验 一、实验目的 1、熟悉TKCS—AS型通信系统原理实验装置； 2、熟悉用示波器观察信号波形、测量频率与幅度； 3、验证抽样定理； 二、实验预习要求 1、复习《通信系统原理》中有关抽样定理的内容； 2、阅读本实验的内容，熟悉实验的步骤； 三、实验原理和电路说明 1、概述 在通信技术中为了获取最大的经济效益，就必须充分利用信道的传输能力，扩大通信容量。因此，采取多路化制式是极为重要的通信手段。最常用的多路复用体制是频分多路复用(FDM)通信系统和时分多路复用(TDM)通信系统。频分多路技术是利用不同频率的正弦载波对基带信号进行调制，把各路基带信号频谱搬移到不同的频段上，在同一信道上传输。而时分多路系统中则是利用不同时序的脉冲对基带信号进行抽样，把抽样后的脉冲信号按时序排列起来，在同一信道中传输。 利用抽样脉冲把一个连续信号变为离散时间样值的过程称为“抽样”，抽样后的信号称为脉冲调幅(PAM)信号。在满足抽样定理的条件下，抽样信号保留了原信号的全部信息。并且，从抽样信号中可以无失真地恢复出原信号。 抽样定理在通信系统、信息传输理论方面占有十分重要的地位。数字通信系统是以此定理作为理论基础的。在工作设备中，抽样过程是模拟信号数字化的第一步。抽样性能的优劣关系到整个系统的性能指标。 作为例子，图1-1示意地画出了传输一路语音信号的PCM系统。从图中可以看出要实现对语音的PCM编码，首先就要对语音信号进行抽样，然后才能进行量化和编码。因此，抽样过程是语音信号数字化的重要环节，也是一切模拟信号数字化的重要环节。 图1-1 单路PCM系统示意图 为了让实验者形象地观察抽样过程，加深对抽样定理的理解，本实验提供了一种典型的抽样电路。除此，本实验还模拟了两路PAM通信系统，从而帮助实验者初步了解时分多路的通信方式。 2、抽样定理 抽样定理指出，一个频带受限信号m(t)如果它的最高频率为f H(即m(t)的频谱中没有f H以上的分量)，可以唯一地由频率等于或大于2f H的样值序列所决定。因此，对于一个最高频率为3400Hz的语音信号m(t)，可以用频率大于或等于6800Hz的样值序列来表示。抽样频率fs和语音信号m(t)的频谱如图1-2和图1-3所示。 由频谱可知，用截止频率为f H的理想低通滤波器可以无失真地恢复原始信号m(t)，这就说明了抽样定理的正确性。 实际上，考虑到低通滤波器特性不可能理想，对最高频率为3400Hz的语音信号，通常采用8KHz抽样频率，这样可以留出1200Hz的防卫带，见图1-4。如果fs<2f H，就会出现频谱混迭的现象，如图1-5所示。 在验证抽样定理的实验中，我们用单一频率f H的正弦波来代替实际的语音信号，采用标准抽样频率fs=8KHz，改变音频信号的频率f H，分别观察不同频率时，抽样序列和低通滤波器的输出信号，体会抽样定理的正确性。
通信原理实验 辽宁大学信息学院 2005年5月
目录 实验一数字基带信号实验 (AMI/HDB3) (3) 实验二数字调制实验 (7) 实验三模拟锁相环与载波同步实验 (11) 实验四数字解调实验 (14) 实验五全数字锁相环与位同步实验 (18) 实验六帧同步实验 (22) 实验七数字基带通信系统实验 (25) 实验八2DPSK、2FSK通信系统实验 (29) 实验九AM调制解调通信系统实验 (30) 实验十PAM调制解调实验 (33) 实验十一PCM编译码实验 (36) 实验十二ADPCM编译码实验 (42) 实验十三CVSD调制解调实验 (47) 实验十四话音信号多编码通信系统实验 (51)
实验十五码型变换实验（CPLD开放模块实验） (53) 实验十六时分复用实验（CPLD开放模块实验） (56) 实验十七计算机通信实验（CPLD开放模块实验） (59) 实验十八5B6B编译码实验（CPLD开放模块实验）……………………………… 61 实验一数字基带信号实验 一、实验目的 1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点。 2、掌握AMI、HDB3的编码规则。 3、掌握从HDB3码信号中提取位同步信号的方法。 4、掌握集中插入帧同步码时分复用信号的帧结构特点。 5、了解HDB3（AMI）编译码集成电路CD22103。 二、实验内容 1、用示波器观察单极性非归零码（NRZ）、传号交替反转码（AMI）、三阶高密度双极性码（HDB3）、整流后的AMI码及整流后的HDB3码。 2、用示波器观察从HDB3码中和从AMI码中提取位同步信号的电路中有关波形。 3、用示波器观察HDB3、AMI译码输出波形。 三、基本原理 本实验使用数字信源模块、HDB3编译码模块和可编程逻辑器件模块。 1、数字信源 本模块是整个实验系统的发终端，其原理方框图如图1-1所示。本单元产生NRZ信号，信号码速率约为170.5KB，帧结构如图1-2所示。帧长为24位，其中首位无定义，第2位
通信实验指导书电气信息工程学院
目录 实验一AM调制与解调实验 (1) 实验二FM调制与解调实验 (5) 实验三ASK调制与解调实验 (8) 实验四FSK调制与解调实验 (11) 实验五时分复用数字基带传输 (14) 实验六光纤传输实验 (19) 实验七模拟锁相环与载波同步 (27) 实验八数字锁相环与位同步 (32)
实验一 AM调制与解调实验 一、实验目的 理解AM调制方法与解调方法。 二、实验原理 本实验中AM调制方法：原始调制信号为1.5V直流＋1KHZ正弦交流信号，载波为20KHZ正弦交流信号，两者通过相乘器实现调制过程。 本实验中AM解调方法：非相干解调（包络检波法）。 三、实验所需部件 调制板、解调板、示波器、计算机（数据采集设备）。 四、实验步骤 1.熟悉实验所需部件。 2.按下图接线。 3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面 各图中。 4.结合上述实验结果深入理解AM调制方法与解调方法。
实验一参考结果
实验二 FM调制与解调实验 一、实验目的 理解FM调制方法与解调方法。 二、实验原理 本实验中FM调制方法：原始调制信号为2KHZ正弦交流信号，让其通过V/F （电压/频率转换，即VCO压控振荡器）实现调制过程。 本实验中FM解调方法：鉴频法（电容鉴频＋包络检波＋低通滤波） 三、实验所需部件 调制板、解调板、示波器、计算机（数据采集设备）。 四、实验步骤 1.熟悉实验所需部件。 2.按下图接线。 3.用示波器（或计算机）分别测出上图所示的几个点的波形，并绘制于下面 各图中。 4.结合上述实验结果深入理解FM调制方法与解调方法。
通信原理实验思考题 第三章数字调制技术 实验一ＦＳＫ传输系统实验 实验后思考题： 1．FSK正交调制方式与传统的FSK调制方式有什么区别？有哪些特点？ 答：传统的FSK调制方式采用一个模拟开关在两个独立振荡器中间切换，这样产生的波形在码元切换点的相位是不连续的。而且在不同的频率下还需采用不同的滤波器，在应用上非常不方便。采用正交调制的优点在于在不同的频率下可以自适应的将一个边带抑制掉，不需要设计专门的滤波器，而且产生的波形相位也是连续的，从而具有良好的频谱特性。 2．TPi03 和TPi04 两信号具有何关系？ 答：正交关系 实验中分析： P28 2. 产生两个正交信号去调制的目的。 答：在FSK 正交调制方式中，必须采用FSK 的同相支路与正交支路信号；不然如果只采一路同相FSK 信号进行调制，会产生两个FSK 频谱信号，这需在后面采用较复杂的中频窄带滤波器。用两个正交信号去调制，可以提高频带利用率，减少干扰。 4.（1）非连续相位 FSK 调制在码元切换点的相位是如何的。 答：不连续的，当包含 N（N 为整数）个载波周期时，初始相位相同的相邻码元的波形（为整数）个载波周期时，和瞬时相位是连续的，当不是整数时，波形和瞬时相位 也是可能不连续的。 P29 1.（2）解调端的基带信号与发送端基带波形(TPi03)不同的原因？ 答：这是由于解调端与发送端的本振源存在频差，实验时可根据以下方法调整：将调模块中的跳线KL01置于右端，然后调节电位器WL01,可以看到解调端基带信号与发送端趋于一致。 2.（2）思考接收端为何与发送端李沙育波形不同的原因？ 答：李沙育图形的形状与两个输入信号的相位和频率都有关。 3. 为什么在全0或全1码下观察不到位定时的抖动？ 答：因为在全0或全1码下接收数据没有跳变沿，译码器无论从任何时刻开始译码均能正确译码，因此译码器无须进行调整，当然就看不到位定时的抖动了。 实验二BPSK传输系统实验 实验后思考题： 1.写出眼图正确观察的方法。 答：眼图是指利用实验的方法估计和改善（通过调整）传输系统性能时在示波器上观察到的一种图形。 观察眼图的方法是：用一个示波器跨接在接收滤波器的输出端，然后调整示波器扫描周期，使示波器水平扫描周期与接收码元的周期同步，这时示波器屏幕上看到的图形像人的眼睛，故称为“眼图”。从“眼图”上可以观察出码间串扰和噪声的影响，从而估计
通信原理实验报告
作者: 日期:
通信原理实验报告 实验名称：实验一—数字基带传输系统的—MATLAB方真 实验二模拟信号幅度调制仿真实验班级：10通信工程三班_________ 学号：2010550920 ________________ 姓名：彭龙龙______________
指导老师：王仕果______________
实验一数字基带传输系统的MATLA仿真 一、实验目的 1、熟悉和掌握常用的用于通信原理时域仿真分析的MATLAB函数； 2、掌握连续时间和离散时间信号的MATLAB产生； 3、牢固掌握冲激函数和阶跃函数等函数的概念，掌握卷积表达式及其物理意义，掌握卷积的计算方法、卷积的基本性质； 4、掌握利用MATLAB计算卷积的编程方法，并利用所编写的MATLAB程序验证卷积的常用基本性质； 5、掌握MATLAB描述通信系统中不同波形的常用方法及有关函数，并学会利用MATLAB求解系统功率谱，绘制相应曲线。 基本要求：掌握用MATLAB描述连续时间信号和离散时间信号的方法，能够编写 MATLAB程序，实现各种常用信号的MATLA实现，并且以图形的方式再现各种信号的波形。 二、实验内容 1、编写MATLAB程序产生离散随机信号 2、编写MATLAB程序生成连续时间信号 3、编写MATLAB程序实现常见特殊信号 三、实验原理 从通信的角度来看，通信的过程就是消息的交换和传递的过程。而从数学的角度来看，信息从一地传送到另一地的整个过程或者各个环节不外乎是一些码或信号的交换过程。例如信源压缩编码、纠错编码、AMI编码、扰码等属于码层次上的变换，而基带成形、滤波、调 制等则是信号层坎上的处理。码的变换是易于用软件来仿真的。要仿真信号的变换，必须解 决信号与信号系统在软件中表示的问题。 3.1信号及系统在计算机中的表示 3.1.1时域取样及频域取样 一般来说，任意信号s(t)是定义在时间区间(-R, +R)上的连续函数，但所有计算机的CPU都只能按指令周期离散运行，同时计算机也不能处理( -R, + R)这样一个时间段。 为此将把s(t)按区间T, T截短为 2 2 S T(t)，再对S T(t)按时间间隔△ t均匀取样，得到取样 点数为: 仿真时用这个样值集合来表示信号 T Nt t s(t)。显然△ t反映了仿真系统对信号波形的分辨 率， (3-1) △ t越小则仿真的精确度越高。据通信原理所学，信号被取样以后，对应的频谱时频率的周期函数，其重复周期是—。如果信号的最高频率为f H，那么必须有f H W 丄才能保证不发 t 2 t 生频域混叠失真。设 1 B s 2 t 则称B s为仿真系统的系统带宽。如果在仿真程序中设定的采样间隔是△ (3-2) t,那么不能用
通信原理 实验一 实 验 报 告 实验日期： 学院： 班级： 学号： 姓名： 指导老师：
实验一数字基带传输系统的MA TLAB仿真 一、实验目的 1、熟悉和掌握常用的用于通信原理时域仿真分析的MATLAB函数； 2、掌握连续时间和离散时间信号的MATLAB产生； 3、牢固掌握冲激函数和阶跃函数等函数的概念，掌握卷积表达式及其物理意义，掌握 卷积的计算方法、卷积的基本性质； 4、掌握利用MATLAB计算卷积的编程方法，并利用所编写的MA TLAB程序验证卷积的 常用基本性质； 5、掌握MATLAB描述通信系统中不同波形的常用方法及有关函数，并学会利用 MATLAB求解系统功率谱，绘制相应曲线。 基本要求：掌握用MATLAB描述连续时间信号和离散时间信号的方法，能够编写 MATLAB程序，实现各种常用信号的MA TLAB实现，并且以图形的方式再现各种信号的波形。 二、实验内容 1、编写MATLAB 程序产生离散随机信号 2、编写MATLAB 程序生成连续时间信号 3、编写MATLAB 程序实现常见特殊信号 三、实验原理 从通信的角度来看，通信的过程就是消息的交换和传递的过程。而从数学的角度来看， 信息从一地传送到另一地的整个过程或者各个环节不外乎是一些码或信号的交换过程。例如 信源压缩编码、纠错编码、AMI编码、扰码等属于码层次上的变换，而基带成形、滤波、调 制等则是信号层次上的处理。码的变换是易于用软件来仿真的。要仿真信号的变换，必须解 决信号与信号系统在软件中表示的问题。 四、实验步骤 （1）分析程序program1_1 每条指令的作用，运行该程序，将结果保存，贴在下面的空白 处。然后修改程序，将dt 改为0.2，并执行修改后的程序，保存图形，看看所得图形的效果 怎样。 dt=0.01 时的信号波形 Sinusoidal signal x(t) -2-1.5-1-0.500.51 1.52 Time t (sec) dt=0.2 时的信号波形
实验一模拟信号光调制实验 一、实验目的 1、了解模拟信号光纤通信原理。 2、了解不同频率不同幅度的正弦波、三角波、方波等模拟信号的系统光传输性能情况。 二、实验内容 1、测量不同的正弦波、三角波和方波的光调制系统性能。 三、实验器材 1、主控&信号源、25号模块各1块 2、双踪示波器1台 3、连接线若干 4、光纤跳线1根 四、实验原理 1、实验原理框图 光调制功率检测框图 模拟信号光调制传输系统框图 2、实验框图说明 本实验是输入不同的模拟信号，测量模拟光调制系统性能。如模拟信号光调制传输系统框图所示，不同频率不同幅度的正弦波、三角波和方波等信号，经25号模块的光发射机单元，完成电光转换，然后通过光纤跳线传输至25号模块的光接收机单元，进行光电转换处理，从而还原出原始模拟信号。实验中利用光功率计对光发射机的功率检测，了解模拟光调制系统的性能。 注：根据实际模块配置情况不同，自行选择不同波长（比如1310nm、1550nm）的25号光收发模块进行实验。 五、注意事项 1、在实验过程中切勿将光纤端面对着人，切勿带电进行光纤的连接。 2、不要带电插拔信号连接导线。 六、实验步骤 1、系统关电，参考系统框图，依次按下面说明进行连线。 （1）用连接线将信号源A-OUT，连接至25号模块的TH1模拟输入端。
（2）用光纤跳线连接25号模块的光发端口和光收端口，此过程是将电信号转换为光信号，经光纤跳线传输后再将光信号还原为电信号。注意，连接光纤跳线时需定位销口方向且操作小心仔细，切勿损伤光纤跳线或光收发端口。 （3）用同轴连接线将25号模块的P4光探测器输出端，连接至23号模块的P1光探测器输入端。 2、设置25号模块的功能初状态。 （1）将收发模式选择开关S3拨至“模拟”，即选择模拟信号光调制传输。 （2）将拨码开关J1拨至“ON”，即连接激光器；拨码开关APC此时选择“ON”或“OFF”都可，即APC功能可根据需要随意选择。 （3）将功能选择开关S1拨至“光功率计”，即选择光功率计测量功能。 3、进行系统联调和观测。 （1）打开系统和各实验模块电源开关。设置主控模块的菜单，选择【主菜单】→【光纤通信】→【模拟信号光调制】。此时系统初始状态中A-OUT输出为1KHz正弦波。调节信号源模块的旋钮W1，使A-OUT输出正弦波幅度为1V。 （2）选择进入主控&信号源模块的【光功率计】功能菜单，根据所选模块波长类型选择波长【1310nm】或【1550nm】。 （3）保持信号源频率不变，改变信号源幅度测量光调制性能：调节信号源模块的W1，改变输入信号的幅度，记录不同幅度时的光调制功率变化情况。 （4）保持信号源幅度不变，改变信号源频率测量光调制性能：改变输入信号的频率，自行设计表格记录不同频率时的光调制功率变化情况。 （5）拆除23号模块和25号模块之间的同轴连接线，适当调节25号模块的W5接收灵敏度旋钮，用示波器对比观察光接收机的模拟输出端TH4和光发射机的模拟输入端TH1，了解模拟光调制系统线性度。 （6）改变信号源的波形，用三角波或方波进行上述实验步骤，进行相关测试，表格自拟。 七、实验报告 1、画出实验框图，并阐述模拟信号光调制基本原理。
实验一常用信号的表示 【实验目的】 掌握使用MATLAB的信号工具箱来表示常用信号的方法。 【实验环境】 装有MATLAB6.5或以上版本的PC机。 【实验内容】 1. 周期性方波信号square 调用格式：x=square(t,duty) 功能：产生一个周期为2π、幅度为1 ±的周期性方波信号。其中duty表示占空比，即在信号的一个周期中正值所占的百分比。 例1：产生频率为40Hz，占空比分别为25%、50%、75%的周期性方波。如图1-1所示。 clear; % 清空工作空间内的变量 td=1/100000; t=0:td:1; x1=square(2*pi*40*t,25); x2=square(2*pi*40*t,50); x3=square(2*pi*40*t,75); % 信号函数的调用subplot(311); % 设置3行1列的作图区，并在第1区作图plot(t,x1); title('占空比25%'); axis([0 0.2 -1.5 1.5]); % 限定坐标轴的范围 subplot(312); plot(t,x2); title('占空比50%'); axis([0 0.2 -1.5 1.5]); subplot(313); plot(t,x3); title('占空比75%'); axis([0 0.2 -1.5 1.5]);
图1-1 周期性方波 2. 非周期性矩形脉冲信号rectpuls 调用格式：x=rectpuls(t,width) 功能：产生一个幅度为1、宽度为width、以t=0为中心左右对称的矩形波信号。该函数横坐标范围同向量t决定，其矩形波形是以t=0为中心向左右各展开width/2的范围。Width 的默认值为1。 例2：生成幅度为2，宽度T=4、中心在t=0的矩形波x(t)以及x(t-T/2)。如图1-2所示。 t=-4:0.0001:4; T=4; % 设置信号宽度 x1=2*rectpuls(t,T); % 信号函数调用 subplot(121); plot(t,x1); title('x(t)'); axis([-4 6 0 2.2]); x2=2*rectpuls(t-T/2,T); % 信号函数调用
《通信原理》实验讲义 2012年2月
目录 实验一AM调制解调通信系统实验 (3) 实验二HDB3编译码实验 (14) 实验三2ASK、2FSK数字解调实验 (17)
实验一 AM 调制解调通信系统实验 一、 实验目的： 1、掌握集成模拟乘法器的基本工作原理； 2、掌握集成模拟乘法器构成的振幅调制电路的工作原理及特点； 3、学习调制系数m 及调制特性(m~Uωm )的测量方法，了解m<1 和m=1及 m>1时调幅波的波形特点。 4、掌握用集成电路实现同步检波的方法。 二、 预习要求： 1、预习幅度调制器的有关知识； 2、认真阅读实验指导书，分析实验电路中用MC1496乘法器调制的工作原理， 并分析计算各引脚的直流电压； 3、了解调制系数m 的意义及测量方法； 4、分析全载波调幅信号的特点； 5、了解实验电路中各元件作用。 6、复习用集成模拟乘法器构成的同步检波器的工作原理； 7、了解实验电路中各元件作用； 8、了解检波器电压传输系数Kd 的意义及测量方法 三、实验电路说明： （A ）幅度调制系统原理及抗噪性能 一、调制、解调方法 用滤波器产生AM 、DSB 、SSB 、VSB 信号方法。 AM: A+m(t) DSB,VSB,SSB: m(t) m(t)=0f L — f H )f (M )t (m F ?→? )f (M )f (A 2)t (m A 0F +?→? +δπ ()()[]c c F c f f f f )f (C t cos -++=?→? δδπω ()()[]c c F f f M f f M 2 1 )f (S )t (S -++=?→? ()()[]c c F f f M f f M )f (H 2 1)f (Sm )t (Sm -++=?→?
实验一图符库的使用 一、实验目的 1、了解SystemVue图符库的分类； 2、掌握SystemVue各个功能库常用图符的功能及其使用方法。 二、实验内容 按照实例使用图符构建简单的通信系统，并了解每个图符的功能。 三、基本原理 SystemVue的图符库功能十分丰富，一共分为以下几个大类 1.基本库 SystemView的基本库包括信源库、算子库、函数库、信号接收器库等，它为该系统仿真提供了最基本的工具。 （信源库）：SystemView为我们提供了16种信号源，可以用它来产生任意信号 （算子库）功能强大的算子库多达31种算子，可以满足您所有运算的要求 （函数库）32种函数尽显函数库的强大库容！ （信号接收器库）12种信号接收方式任你挑选，要做任何分析都难不倒它 2.扩展功能库 扩展功能库提供可选择的能够增加核心库功能的用于特殊应用的库。它允许通信、DSP、射频/模拟和逻辑应用。 （通信库）：包含有大量的通信系统模块的通信库，是快速设计和仿真现代通信系统的有力工具。这些模块从纠错编码、调制解调、到各种信道模型一应俱全。 （DSP库）：DSP库能够在你将要运行DSP芯片上仿真DSP系统。该库支持大多DSP芯片的算法模式。例如乘法器、加法器、除法器和反相器的图标代表真正的DSP算法操作符。 还包括高级处理工具：混合的Radix FFT、FIR和IIR滤波器以及块传输等。 （逻辑运算库）：逻辑运算自然离不开逻辑库了，它包括象与非门这样的通用器件的图标、74系列器件功能图标及用户自己的图标等。 （射频/模拟库）：射频/模拟库支持用于射频设计的关键的电子组件，例如：混合器、放大器和功率分配器等。 3.扩展用户库
一、填空 1、单音调制时，幅度A不变，改变调制频率Ωm，在PM中，其最大相移△θm 与Ωm_______关系，其最大频偏△?m与Ωm__________；而在FM，△θm与Ωm________,△?m与Ωm_________。 1、在载波同步中，外同步法是指____________________，内同步法是指 ________________________。 2、已知一种差错控制编码的可用码组为：0000、1111。用于检错，其检错能力 为可检；用于纠正位错码；若纠一位错，可同时检查错。 3、位同步信号用于。 1．单边带信号产生的方式有和。 2．设调制信号的最高频率为f H ，则单边带信号的带宽为，双边带信号的带宽为，残留边带信号的带宽为。 3．抽样的方式有以下2种：抽样、抽样，其中没有频率失真的方式为抽样。 4．线性PCM编码的过程为，，。 5．举出1个频分复用的实例。 6．当误比特率相同时，按所需E b /n o 值对2PSK、2FSK、2ASK信号进行排序 为。 7、为了克服码间串扰，在___________之前附加一个可调的滤波器；利用____________的方法将失真的波形直接加以校正，此滤波器称为时域均衡器。 1、某数字传输系统传送8进制信号，码元速率为3000B，则该系统的信息速 率为。 2、在数字通信中，可以通过观察眼图来定性地了解噪和对系统性 能的影响。 3、在增量调制系统中，当模拟信号斜率陡变时，阶梯电压波形有可能跟不 上信号的变化，形成很大失真的阶梯电压波形，这样的失真称 为。 4、为了防止二进制移相键控信号在相干解调时出现“倒π”现象，可以对 基带数字信号先进行，然后作BPSK调制。 1、通信系统的性能指标主要有和，在模拟通信系统中前者用有效传输带宽衡量，后者用接收端输出的衡量。 2、对于一个数字基带传输系统，可以用实验手段通过在示波器上观察该系统

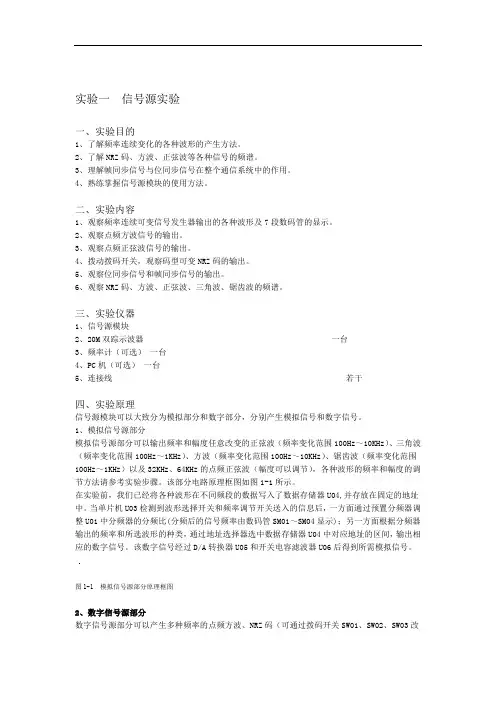

实验一信号源实验 一、实验目的 1、了解通信系统的一般模型及信源在整个通信系统中的作用。 2、掌握信号源模块的使用方法。 二、实验内容 1、对应液晶屏显示，观测DDS信源输出波形。 2、观测各路数字信源输出。 3、观测正弦点频信源输出。 4、模拟语音信源耳机接听话筒语音信号。 三、实验仪器 1、信号源模块一块 2、20M双踪示波器一台 四、实验原理 信号源模块大致分为DDS信源、数字信源、正弦点频信源和模拟语音信源几部分。 1、DDS信源 DDS直接数字频率合成信源输出波形种类、频率、幅度及方波B占空比均可通过“DDS信源按键”调节（具体的操作方法见“实验步骤”），并对应液晶屏显示波形信息。 正弦波输出频率范围为1Hz～200KHz，幅度范围为200mV～4V。 三角波输出频率范围为1Hz～20KHz，幅度范围为200mV～4V。 锯齿波输出频率范围为1Hz～20KHz，幅度范围为200mV～4V。 方波A输出频率范围为1Hz～50KHz，幅度范围为200mV～4V，占空比50％不变。 方波B输出频率范围为1Hz～20KHz，幅度范围为200mV～4V，占空比以5％步进可调。 输出波形如下图1-1所示。
正弦波：1Hz-200KHz 三角波：1Hz－20KHz 锯齿波：1Hz－20KHz 方波A：1Hz－50KHz(占空比50％) 方波B：1Hz－20KHz（占空比0％－100％可调） 图1-1 DDS信源信号波形 2、数字信源 （1）数字时钟信号 24.576M：钟振输出时钟信号，频率为24.576MHz。 2048K：类似方波的时钟信号输出点，频率为2048 KHz。64K：方波时钟信号输出点，频率为64 KHz。 32K：方波时钟信号输出点，频率为32KHz。 8K：方波时钟信号输出点，频率为8KHz。 输出时钟如下图1-2所示。
通信原理 实 验 报 告
实验一 数字基带信号实验(AMI/HDB3) 一、 实验目的 1、了解单极性码、双极性码、归零码、不归零码等基带信号波形特点 2、掌握AMI 、HDB 3的编码规则 3、掌握从HDB 3码信号中提取位同步信号的方法 4、掌握集中插入帧同步码时分复用信号的帧结构特点 5、了解HDB 3（AMI ）编译码集成电路CD22103 二、 实验内容 1、用示波器观察单极性非归零码（NRZ ）、传号交替反转码（AMI ）、三阶高密度 双极性码（HDB 3）、整流后的AMI 码及整流后的HDB 3码 2、用示波器观察从HDB 3/AMI 码中提取位同步信号的波形 3、用示波器观察HDB 3、AMI 译码输出波形 三、 基本原理 本实验使用数字信源模块（EL-TS-M6）、AMI/HDB 3编译码模块（EL-TS-M6）。 BS S5S4S3S2S1 BS-OUT NRZ-OUT CLK 并 行 码 产 生 器 八选一 八选一八选一分 频 器 三选一 NRZ 抽 样 晶振 FS 倒相器 图1-1 数字信源方框图 010×0111××××××××× ×××××××数据2 数据1 帧同步码 无定义位 图1-2 帧结构 四、实验步骤 1、 熟悉信源模块和HDB3/AMI 编译码模块的工作原理。 2、 插上模块（EL-TS-M6），打开电源。用示波器观察数字信源模块上的各种信号波形。 用FS 作为示波器的外同步信号，进行下列观察： （1） 示波器的两个通道探头分别接NRZ-OUT 和BS-OUT ，对照发光二极管的发光状态，判断数字信源单元是否已正常工作（1码对应的发光管亮，0码对应的发光管熄）；
通信原理实验讲义 实验一信号发生器系统实验 一、实验目的 1．了解多种时钟信号的产生方法。 2．掌握用数字电路产生伪随机序列码的实现方法。 3．了解PCM编码中的收、发帧同步信号的产生过程。 二、实验器材 1．双踪示波器一台 2．通信系统原理综合实验箱一台 三、实验原理 信号发生器原理框图如图所示，包括以下电路： 1．内时钟信号源 2．多级分频及脉冲编码调制系统收发帧同步信号产生电路 3．伪随机序列码产生电路 4．简易正弦信号发生器电路组成 四、实验内容和步骤 1．按下开关K2和K100,接通交流电源，相应的的发光二极管D2和D101亮，使电路工作。2．用内时钟信号源产生的信号作为总时钟输入，即把K101的①脚和②脚连接，分别分析各级分频电原理图并理解其工作过程，并测出各测量点TP101-TP104的波形。 3．观察简易正弦波信号时，按下K1和K4，相应的的发光二极管D5和D8亮。在测量TP105和TP106的波形时，应注意简易信号源频率选择开关K102的的作用： K102①-②：频率为2KHz K102②-③：频率为1KHz
K102④-⑤：频率为4KHz 同时注意调节W101 ,W102两个电位器观察输出波形的变化。 4．分析伪随机码发生器的工作原理。伪随机码时钟和伪随机码PN都受CPU控制，观察时钟不同时的输出波形： 1）顺序按下RESET，START，FSK，测量TP107和TP108的波形并记录。 2）顺序按下RESET，START，PSK，测量TP107和TP108的波形并记录。 5．在分析和测试PCM编码译码电路中使用的8KHz窄脉冲作收发分频同步信号时，先分析该电路的各点工作波形与时序关系，然后画出波形图，并用示波器对各个测试点进行测试，并作详细的分析验证。 五、实验报告要求和思考题 1．分析实验电路的工作原理，叙述其工作过程。 2．根据实验记录画出各测量点波形。 3．时钟信号的分频电路能否用其他方法产生，要求电路尽量简单清楚。有哪些方法？画出原理图。 4．理解并分析正弦信号发生器电路后，使试用其他方法产生正弦信号。举例说明并画出电原理图。
通信原理实验指导书 实验准备步骤 在进行通信原理实验之前，请同学们按照下面的步骤进行实验准备： 1.通过串口线、程序下载线连接PC机与实验平台； 2.打开稳压电源，调节电压输入值为12V； 3.检查电源线连接是否正确，白黑相间线连接正极，纯黑线连接负极，切 勿接反； 4.连接无误后，打开实验板电源； 5.打开通信原理实验界面，如下图所示配置并打开串口； 6.将实验板上的拨码开关全部拨到ON； 7.下载程序到实验板上： 打开quartusⅡ5.0软件，选择Tools/programmer，设置Hardware Setup为ByteBlasterll[LPT1]，Mode为Passive Serial，单击Add File，选择文件路径E:\实验平台程序与文档\通信原理实验平台程序与文档 \FPGA\toplevel.sof，文件选择完毕后，单击Start 进行程序下载，当 程序下载完毕，且在实验板下载指示灯（LED后四位）未灭时，拔掉实 验板上下载线，如果此过程中指示灯灭了，显示程序下载过程失败，请 重新单击Start进行下载。 完成以上操作步骤后，同学们可以开始进行以下实验内容。
实验一、实验平台基础实验 实验步骤： 通信原理实验界面，选择基础实验，开始以下实验步骤：串口收发及其测温实验 1.点击测温按钮，查看并分析实验结果； 2.发送两位16进制数字，观察LED的变化是否与设定值相同； 3.改变拨码开关并接收数据，查看并分析返回数值。 单片机波形发生器实验 1.填入合适的峰峰值和频率值，选择要生成的波形，单击开始； （由于实验箱问题，输入的峰峰值和示波器测出来的峰峰值有误差） 2.用示波器观察TP13点的输出波形。 语音录放实验 暂时不做 实验结果： 整理实验数据，画出各测试点的波形。 实验二、直接数字频率合成和数字调制实验 实验步骤： DDS频率合成实验 1.进入数字调制技术界面，选择直接数字频率合成； 2.在左方文本框中填入合适的频率值并发送； 3.用示波器观察TP35的DDS输出波形，修改输入值，观察DDS所产生 的频率。 FSK调制实验 1.在两个文本框中分别填写合适的频率值并发送； 2.用示波器观察TP35波形，验证是否为原输入信号相对应的FSK信号。 BPSK、DPSK、ASK调制实验操作均同FSK操作
AM调制和解调的仿真原理：1）AM调制的原理是，发射信号的一侧将信号加到高频振荡上，然后通过天线发射出去。在此，高频振荡波是载波信号，也称为载波。调幅是通过调制信号来控制高频载波的幅度，直到其随调制信号线性变化。在线性调制系列中，第一幅度调制是全幅度调制或常规幅度调制，称为am。在频域中，调制频谱是基带调制信号频谱的线性位移；在时域中，调制包络与调制信号波形具有线性关系。设正弦载波为：C（T）= ACOS （WCT +φ0），其中a为载波幅度；WC是载波角频率；φ0是载波的初始相位（通常假设φ0 = 0）。调制信号（基带信号）为m（T）。根据调制的定义，幅度调制信号（调制信号）通常可以表示为：如果调制信号M（T）的频谱为m（W），则SM（T）= am（T）cos（WCT），则调制信号的频谱SM（T）：SM（W）= a [M（W + WC）+ m（w﹥6 ﹣1wc）] /22。从高频调制信号中恢复调制信号的过程称为解调。）也称为检测。对于幅度调制信号，解调是从幅度变化中提取调制信号的过程。解调是调制的逆过程。产品类型的同步检波器可用于解调振幅。可以将调制信号与本地恢复载波信号相乘，并且可以通过低通滤波来获得解调信号。下图显示了AM解调的原理：原理图和仿真结果：参数设置：正弦波WAVE1和正弦波WAVE2
模块分别在发送器和接收器处生成载波信号，并且角频率ωC设置为60 rad / s，并且调幅系数为1；调制信号M（T）由正弦波模块产生，为正弦波信号，角频率为5rad / s，幅度为1V。直流分量A0恒定。低通滤波器模块的截止频率设置为6rad / s。承运人：sin60t;调制信号：sin（5T）sin（60t）2 2. B DSB调制和解调模拟调制原理：在幅度调制的一般模型中，如果滤波器是全通网络（= 1），则滤波器中没有DC分量。调制信号，则输出调制信号是没有载波分量（DSB）的双边带调制信号。当源信号的极性改变时，调制信号的相位将突然改变π。SDSB （T）= m（T）coswct调制的目的是将调制信号的频谱移动到所需位置，从而提高系统信息传输的有效性和可靠性。DSB调制原理的框图如图4-3所示：图1：DSB信号本质上是基带信号和载波的乘法，而卷积在频域中。表达式为：调制后，s DSB（W）= [M（W + WC）+ m （W？6？1 WC）] / 2（1），已调制信号的带宽变为原始基带信号带宽的两倍：模拟基带信号的带宽为W。则调制信号的带宽为2W；（2）在调制信号中没有离散的载波频率分量，因为原始的模拟基带信号不包含离散的DC分量。（3）（4）某个信号的频谱或随机信号的功率谱是基带信号的频谱/功率谱的线性位移。因此，它称为线性调制。解调原理：DSB只能进
通信原理实验报告 实验一抽样定理 实验二 CVSD编译码系统实验 实验一抽样定理 一、实验目的 所谓抽样。就是对时间连续的信号隔一定的时间间隔T 抽取一个瞬时幅度值（样值），即x(t)*s(t)=x(t)s(t)。在一个频带限制在（0，f h）内的时间连续信号f（t），如果以小于等于1/(2 f h)的时间间隔对它进行抽样，那么根据这些抽样值就能完全恢复原信号。 抽样定理告诉我们：如果对某一带宽有限的时间连续信号（模拟信号）进行抽样，且抽样速率达到一定数值时，那么根据这些抽样值就能准确地还原信号。这就是说，若要传输模拟信号，不一定要传输模拟信号本身，可以只传输按抽样定理得到的抽样值。 二、功能模块介绍 1.DDS 信号源：位于实验箱的左侧 （1）它可以提供正弦波、三角波等信号，通过连接P03 测试点至PAM 脉冲调幅模块的32P010 作为脉冲幅度调制器的调制信号x(t)。抽样脉冲信号则是通过P09 测试点连至PAM 脉冲调幅模块。 （2）按下复合式按键旋钮SS01，可切换不同的信号输出状态，例如D04D03D02D01=0010 对应的是输出正弦波，每种LED 状态对应一种信号输出，具体实验板上可见。 （3）旋转复合式按键旋钮SS01，可步进式调节输出信号的频率，顺时针旋转频率每步增加100Hz,逆时针减小100Hz。 （4）调节调幅旋钮W01，可改变P03 输出的各种信号幅度。 2.抽样脉冲形成电路模块 它提供有限高度，不同宽度和频率的抽样脉冲序列，可通过P09 测试点连线送到PAM 脉冲调幅模块32P02，作为脉冲幅度调制器的抽样脉冲s(t)。P09 测试点可用于抽样脉冲的连接和测量。该模块提供的抽样脉冲频率可通过旋转SS01 进行调节，占空比为50%。 3.PAM 脉冲调幅模块 它采用模拟开关CD4066 实现脉冲幅度调制。抽样脉冲序列为高电平时，模拟开关导通，有调制信号输出；抽样脉冲序列为低电平，模拟开关断开，无信号输出。因此，本模块实现的是自然抽样。在32TP01 测试点可以测量到已调信号波形。 调制信号和抽样脉冲都需要外接连线输入。已调信号经过PAM 模拟信道（模拟实际信道的惰性）的传输，从32P03 铆孔输出，可能会产生波形失真。PAM 模拟信道电路示意图如下图所示，32W01（R1）电位器可改变模拟信道的传输特性。
第五章 5-1 已知线性调制信号表示式如下： （1）t t c ωcos cos Ω，（2）t t c ωcos )sin 5.01(Ω+。 式中，Ω=6c ω。试分别画出它们的波形图和频谱图。 1(1)cos cos [cos()cos()] 2[cos cos ]{[()][()][()][()]} 2 1 (2)(10.5sin )cos cos [sin()sin()] 4 [(10.5sin )cos ][()(c c c c c c c c c c c c c c c t t F t t t t t F t t ωωωπ ωδωωδωωδωωδωωωωωωωπδωωδωωΩ=-Ω++Ω∴Ω= --Ω++-Ω+-+Ω+++Ω+Ω=+-Ω++Ω∴+Ω=-++Q Q 解：)]{[()][()] 4 [()[()]]} c c c c j π δωωδωωδωωδωω++-Ω---Ω+++Ω--+Ω 5-2 根据图P5-1所示的调制信号波形，试画出DSB 及AM 信号的波形图，并比较它们分别通过包络检波器后的波形差别。
图P5-1 m(t) t 解： 从波形中可以看出，DSB 信号经过包络检波器后输出波形失真，不能恢复调制信号；而AM 信号经过包络检波器后能正确恢复调制信号。 m(t) t 0 S DSB (t) 0 t S AM (t) t 5-3已知调制信号m (t )=cos(2000πt )，载波为cos104 πt ，进行单边带调制，试确定该单边带信号的表示式，并画出频谱图。 ()sin(2000)sin(4000) 1111 ()()cos ()sin cos(12000)cos(14000) 22221111 ()()cos ()sin cos(8000)cos(6000) 2222 USB c c LSB c c m t t t s t m t t m t t t t s t m t t m t t t t ππωωππωωππ=+=-=+=+=+) ))解：则 f (kHz) S SSB (ω) 上边带 -7 –6 -4 -3 0 3 4 6 7 上边带 下边带 下边带 5-4 将调幅波通过残留边带滤波器产生残留边带信号。若此滤波器的传输函数H( ) 如图P5-2所示（斜线段为直线）。当调制信号为()[100600]m t A sin t sin t ππ=+时，试确定所得残留边带信号的表达式。 14 -14 H （ ） 1 f/kHz
中央民族大学实验报告 学生姓名：马丽娜学号：0938087 专业班级：09电子班 实验类型：□√验证□综合□设计□创新实验日期：2012年3月21日实验成绩： 指导老师：邹慧兰 一、实验项目名称 模拟锁相环模块 二、实验目的 1、熟悉模拟锁相环的基本工作原理 2、掌握模拟字锁相环的基本参数及设计 三、实验基本原理 模拟锁相环模块在通信原理综合实验系统中可作为一个独立的模块进行测试。在系统256KHz时钟锁在发端的256KHz的时钟上，来获得系统的同步时钟，如HDB3接受的同步时钟以及后续电路同步时钟。 该模块主要由模拟锁相环UP01（MC4066）、数字分频器UP02（74LS161）、D触发器UP04（74LS74）、环路滤波器和运放UP03（TEL2702）及阻容器件构成的输入带通滤波器（中心频率：256KHz）组成。在UP01内部有一个振荡器与一个高速鉴相器组成。
该模拟锁相环的框图见图2.1.1。因来自发端信道的HDB3码为归零码，归零码中含有256KHz时钟分量，经UP03B构成中心频率为256KHz有源由带通滤波器后，滤出256KHz时钟信号，该信号再通过UP03A放大，然后经UP04A和UP04B两个除二分频器（共四分频）变为64KHz信号，进入UP01鉴相器输入A脚；VCO输出的512KHz 输出信号经UP02进行八分频变为64KHz信号，送入UP01的鉴相输入B脚；经UP01内部鉴相器鉴相之后的误差控制信号经环路滤波器送入UP01的压控振荡器输入端；WP01可以改变模拟锁相环的环路参数。正常时，VCO锁定在外来的256KHz频率上。模拟锁相环模块各跳线开关功能如下： 1、跳线开关KP01用于选择UP01的鉴相输出。当KP01设置于1_2时（左端），选择异或门鉴相输出，环路锁定时TPP03、TPP05输出信号将存在一定相差；当KP01设置于2_3时（右端），选择三态门鉴相输出，环路锁定时TPP03、TPP05将不存在相差，调整电位器WP01可以改变模拟锁相环的环路参数。 2、跳线开关KP021是用于选择输入锁相信号，当KP021设置于1_2时（HDB3：左端），输入信号来自HDB3编码模块的HDB3码信号；当KP021设置于2_3时（TEST：右端）选择外部的测试信号（J007输入），此信号用于测量该模拟锁相环模块的性能。 在该模块中，各测试点的定义如下： 1、TPP01:256KHz带通滤波器输出 2、TPP02：隔离放大器输出 3、TPP03：鉴相器A输入信号（64KHz） 4、TPP04：VCO输出信号（512KHz） 5、TPP05：鉴相器B输入信号（64KHz） 6、TPP06：环路滤波器输出 7、TPP07：锁定指示检测（锁定时为高电平） 以上测试点通过JP01测试头引出，JPO1的排列如下图所示
